Grove - CO2 & Temperature & Humidity Sensor (SCD30)

Grove - CO2 & Temperature & Humidity Sensor (SCD30) 是一款高精度二氧化碳传感器，基于 Sensirion SCD30。该传感器的测量范围为 0 ppm-40'000 ppm，在 400ppm 到 10'000ppm 之间的测量精度可达到 ±(30 ppm + 3%)。

除了用于 CO2 检测的非分散红外 (NDIR) 测量技术外，SCD30 还在同一传感器模块上集成了 Sensirion 湿度和温度传感器。

立即购买 🖱️

可升级为工业传感器

通过 SenseCAP S2110 控制器和 S2100 数据记录器，您可以轻松将 Grove 转换为 LoRaWAN® 传感器。Seeed 不仅帮助您进行原型设计，还为您提供了使用 SenseCAP 系列坚固的工业传感器扩展项目的可能性。

SenseCAP S210x 系列工业传感器为环境感知提供开箱即用的体验。请参考具有更高性能和坚固性的 S2103 无线 CO2、温度和湿度传感器，用于空气质量监测。该系列包括土壤湿度、空气温度和湿度、光照强度、CO2、EC 和 8 合 1 气象站传感器。试试最新的 SenseCAP S210x，助力您下一个成功的工业项目。

SenseCAP 工业传感器

S2103 空气温度 & 湿度 & CO2

版本

产品版本	变更	发布日期
Grove - CO2 & Temperature & Humidity Sensor (SCD30) V1.0	初始版本	2018 年 12 月

应用场景

空气净化器
环境监测
植物环境监测

特性

NDIR CO2 传感器技术
集成温度和湿度传感器
最佳性价比
双通道检测，稳定性卓越
数字接口 I2C
低功耗
超长传感器寿命（15 年）

规格参数

参数	值
供电电压	3.3V / 5V
工作温度	0 – 50℃
存储温度	- 40°C – 70°C
湿度工作条件	0 – 95 %RH
传感器寿命	15 年
接口	I2C
I2C 地址	0x61
尺寸	长: 61mm 宽: 42mm 高: 19mm
重量	19.7g
包装尺寸	长: 110mm 宽: 70mm 高: 40mm
毛重	27g

表 1.一般规格

参数	条件	值
CO2 测量范围		0 – 40'000 ppm
精度	400ppm – 10'000ppm	± (30 ppm + 3%)
重复性	400ppm – 10'000ppm	10ppm
响应时间	τ63%	20 s

表 2.CO2 传感器规格

参数	条件	值
湿度测量范围		0 %RH – 100 %RH
精度	0 – 50°C, 0 – 100%RH	±2 %RH
重复性		0.1 %RH
响应时间	τ63%	8 s

表 3.湿度传感器规格

参数	条件	值
温度测量范围		-40°C – 120°C
精度	0 – 50°C	±0.5°C
重复性		0.1°C
响应时间	τ63%	> 2 s

表 4.温度传感器规格

参数	条件	值
平均电流	更新间隔 2 s	19 mA
最大电流	测量期间	75 mA
能耗	1 次测量	120 mJ

表 5.电气规格

硬件概述

支持的平台

Arduino	Raspberry Pi

入门指南

使用 Arduino

硬件

所需材料

Seeeduino V4.2	Base Shield	Grove-CO2 & T&H SCD30

立即购买	立即购买	立即购买

此外，您可以考虑我们新的 Seeeduino Lotus M0+，它相当于 Seeeduino V4.2 和 Baseshield 的组合。

note

1 请轻柔地插入 USB 线缆，否则可能会损坏端口。请使用内部有 4 根线的 USB 线缆，2 根线的线缆无法传输数据。如果您不确定您的线缆，可以点击这里购买

2 每个 Grove 模块在购买时都会附带一根 Grove 线缆。如果您丢失了 Grove 线缆，可以点击这里购买。

硬件连接

步骤 1. 将 Grove - CO2 & Temperature & Humidity Sensor (SCD30) 连接到 Base Shield 的 I2C 端口。
步骤 2. 将 Grove - Base Shield 插入 Seeeduino。
步骤 3. 通过 USB 线缆将 Seeeduino 连接到 PC。

软件

caution

如果这是您第一次使用 Arduino，我们强烈建议您在开始之前先查看 Arduino 入门指南。

步骤 1. 从 Github 下载 Seeed SCD30 库。
步骤 2. 参考如何安装库为 Arduino 安装库。
步骤 3. 重启 Arduino IDE。打开示例，您可以通过以下三种方式打开： a. 通过路径在 Arduino IDE 中直接打开：File --> Examples -->Grove_scd30_co2_sensor-->SCD30_Example。

b. 通过点击 SCD30_Example.ino 在您的计算机中打开，您可以在文件夹 XXXX\Arduino\libraries\Seeed_SCD30-master\examples\SCD30_Example 中找到它，XXXX 是您安装 Arduino IDE 的位置。

c. 或者，您可以直接点击代码块右上角的图标将以下代码复制到 Arduino IDE 的新草图中。

#include "SCD30.h"

#if defined(ARDUINO_ARCH_AVR)
 #pragma message("Defined architecture for ARDUINO_ARCH_AVR.")
 #define SERIAL Serial
#elif defined(ARDUINO_ARCH_SAM)
 #pragma message("Defined architecture for ARDUINO_ARCH_SAM.")
 #define SERIAL SerialUSB
#elif defined(ARDUINO_ARCH_SAMD)
 #pragma message("Defined architecture for ARDUINO_ARCH_SAMD.")
 #define SERIAL SerialUSB
#elif defined(ARDUINO_ARCH_STM32F4)
 #pragma message("Defined architecture for ARDUINO_ARCH_STM32F4.")
 #define SERIAL SerialUSB
#else
 #pragma message("Not found any architecture.")
 #define SERIAL Serial
#endif



void setup()
{
    Wire.begin();
    SERIAL.begin(115200);
    SERIAL.println("SCD30 Raw Data");
    scd30.initialize();
}

void loop()
{
    float result[3] = {0};

    if(scd30.isAvailable())
    {
        scd30.getCarbonDioxideConcentration(result);
        SERIAL.print("Carbon Dioxide Concentration is: ");
        SERIAL.print(result[0]);
        SERIAL.println(" ppm");
        SERIAL.println(" ");
        SERIAL.print("Temperature = ");
        SERIAL.print(result[1]);
        SERIAL.println(" ℃");
        SERIAL.println(" ");
        SERIAL.print("Humidity = ");
        SERIAL.print(result[2]);
        SERIAL.println(" %");
        SERIAL.println(" ");
        SERIAL.println(" ");
        SERIAL.println(" ");
    }

    delay(2000);
}

caution

库文件可能会更新。此代码可能不适用于更新的库文件，因此我们建议您使用前两种方法。

步骤 4. 上传演示程序。如果您不知道如何上传代码，请查看如何上传代码。

tip

如果一切顺利，Grove - CO2 & Temperature & Humidity Sensor (SCD30) 的原始数据应该能够从串口监视器中读取。

校准和放置

为了在实际场景中获得更准确的结果，您需要注意以下两点：

1. 正确的放置
1. 校准

放置

请参考 SCD30 Design-In Guidelines 了解正确的放置方法。

校准

首次激活时，需要至少 7 天的时间，以便算法能够找到 ASC 的初始参数集。传感器必须每天至少暴露在新鲜空气中 1 小时。同时在此期间，传感器不得断开电源，否则寻找校准参数的过程将被中止，必须从头开始重新启动。成功计算的参数存储在 SCD30 的非易失性存储器中，这样在重启后，之前找到的 ASC 参数仍然存在。有关校准的更多详细信息，请参考 Interface Description Sensirion SCD30 Sensor Module

在 SCD30 库文件夹中有两个 ino 示例，您可以运行 SCD30_auto_calibration.ino 来开始校准。

与 Raspberry Pi 配合使用

硬件

步骤 1. 本项目中使用的物品：

Raspberry pi	Grove Base Hat for RasPi	Grove-CO2 & T&H SCD30

立即购买	立即购买	立即购买

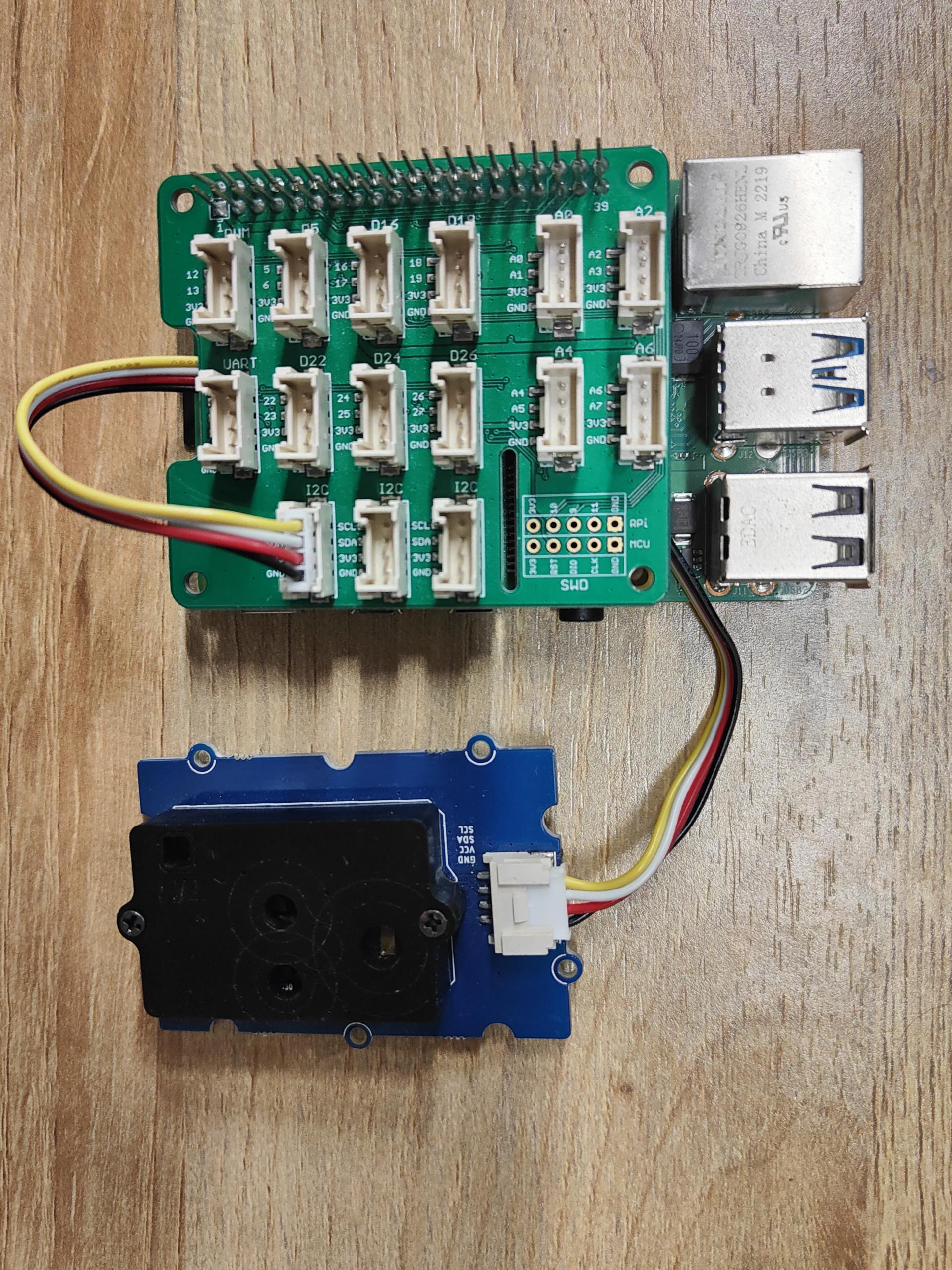

步骤 2. 将 Grove Base Hat 插入 Raspberry。
步骤 3. 将 Grove-CO2 连接到 Base Hat 的 I2C 端口。
步骤 4. 通过 USB 线缆将 Raspberry Pi 连接到 PC。

pir

软件

note

如果您使用的是 Raspberry Pi with Raspberrypi OS >= Bullseye，您必须仅使用 Python3 运行此命令行。

步骤 1. 按照设置软件配置开发环境。
步骤 2. 进入相关的虚拟环境。

source ~/grove_env/env/bin/activate
cd ~/grove_env/grove.py/grove

步骤 3. 执行以下命令运行代码。
以下是检查 grove_co2_scd30.py 代码。

less grove_co2_scd30.py

from typing import NoReturn
from grove.i2c import Bus
import struct
import time


class GroveCo2Scd30(object):
    __COMMAND_TRIGGER_CONTINUOUS_MEASUREMENT = 0x0010
    __COMMAND_STOP_CONTINUOUS_MEASUREMENT = 0x0104
    __COMMAND_SET_MEASUREMENT_INTERVAL = 0x4600
    __COMMAND_GET_DATA_READY_STATUS = 0x0202
    __COMMAND_READ_MEASUREMENT = 0x0300
    __COMMAND_ACTIVATE_ASC = 0x5306
    __COMMAND_SET_FRC = 0x5204
    __COMMAND_SET_TEMPRATURE_OFFSET = 0x5403
    __COMMAND_ALTITUDE_COMPENSATION = 0x5102
    __COMMAND_READ_FIRMWARE_VERSION = 0xd100
    __COMMAND_SOFT_RESET = 0xd304

    def __init__(self, address=0x61, bus=1):
        self.address = address
        self.bus = Bus(bus)

        self.set_measurement_interval(2)
        self.trigger_continuous_measurement()

    @staticmethod
    def _calc_crc(data: list) -> int:
        crc = 0xff

        for d in data:
            crc ^= d

            for _ in range(8):
                if crc & 0x80:
                    crc = ((crc << 1) ^ 0x31) & 0xff
                else:
                    crc = (crc << 1) & 0xff

        return crc

    def _write(self, cmd: int, data: list):
        write_data = list(struct.pack(">H", cmd))
        if data is not None:
            for d in data:
                write_data.extend(struct.pack(">H", d))
                write_data.append(GroveCo2Scd30._calc_crc(struct.pack(">H", d)))

        write_msg = self.bus.msg.write(self.address, write_data)
        self.bus.i2c_rdwr(write_msg)

    def _read(self, address: int, data_number: int) -> list:
        write_data = list(struct.pack(">H", address))

        write_msg = self.bus.msg.write(self.address, write_data)
        self.bus.i2c_rdwr(write_msg)

        read_msg = self.bus.msg.read(self.address, 3 * data_number)
        self.bus.i2c_rdwr(read_msg)

        result = []
        for i in range(data_number):
            d = read_msg.buf[i*3:i*3+2]
            if GroveCo2Scd30._calc_crc(d) != read_msg.buf[i*3+2][0]:
                raise ValueError("CRC mismatch")

            result.append(struct.unpack(">H", d)[0])

        return result

    def trigger_continuous_measurement(self, pressure: int = 0):
        self._write(self.__COMMAND_TRIGGER_CONTINUOUS_MEASUREMENT, [pressure])

    def stop_continuous_measurement(self):
        self._write(self.__COMMAND_STOP_CONTINUOUS_MEASUREMENT, None)

    def set_measurement_interval(self, interval: int):
        self._write(self.__COMMAND_SET_MEASUREMENT_INTERVAL, [interval])

    def get_measurement_interval(self) -> int:
        data = self._read(self.__COMMAND_SET_MEASUREMENT_INTERVAL, 1)

        return data[0]

    def get_data_ready_status(self) -> bool:
        data = self._read(self.__COMMAND_GET_DATA_READY_STATUS, 1)

        return True if data[0] == 1 else False

    def read_measurement(self) -> tuple:
        data = self._read(self.__COMMAND_READ_MEASUREMENT, 6)

        data_bytes = struct.pack(">HHHHHH", data[0], data[1], data[2], data[3], data[4], data[5])
        data_floats = struct.unpack(">fff", data_bytes)
        co2 = data_floats[0]
        temp = data_floats[1]
        humi = data_floats[2]

        return co2, temp, humi

    def set_forced_recalibration(self, co2: float):
        self._write(self.__COMMAND_SET_FRC, [int(co2)])

    def set_automatic_self_calibration(self, activate: bool):
        self._write(self.__COMMAND_ACTIVATE_ASC, [1 if activate else 0])

    def get_automatic_self_calibration(self) -> bool:
        data = self._read(self.__COMMAND_ACTIVATE_ASC, 1)

        return True if data[0] == 1 else False

    def set_temperature_offset(self, offset: float):
        self._write(self.__COMMAND_SET_TEMPRATURE_OFFSET, [int(offset * 100)])

    def get_temperature_offset(self) -> float:
        data = self._read(self.__COMMAND_SET_TEMPRATURE_OFFSET, 1)

        return float(data[0]) / 100

    def set_altitude_compensation(self, altitude: int):
        self._write(self.__COMMAND_ALTITUDE_COMPENSATION, [altitude])

    def get_altitude_compensation(self) -> int:
        data = self._read(self.__COMMAND_ALTITUDE_COMPENSATION, 1)

        return data[0]

    def read(self) -> tuple:
        if not self.get_data_ready_status():
            return None

        return self.read_measurement()


def main() -> NoReturn:
    sensor = GroveCo2Scd30()

    while True:
        if sensor.get_data_ready_status():
            co2, temperature, humidity = sensor.read()
            print(f"CO2 concentration is {co2:.1f} ppm")
            print(f"Temperature in Celsius is {temperature:.2f} C")
            print(f"Relative Humidity is {humidity:.2f} %")

        time.sleep(1)


if __name__ == "__main__":
    main()

运行此代码

python grove_co2_scd30.py

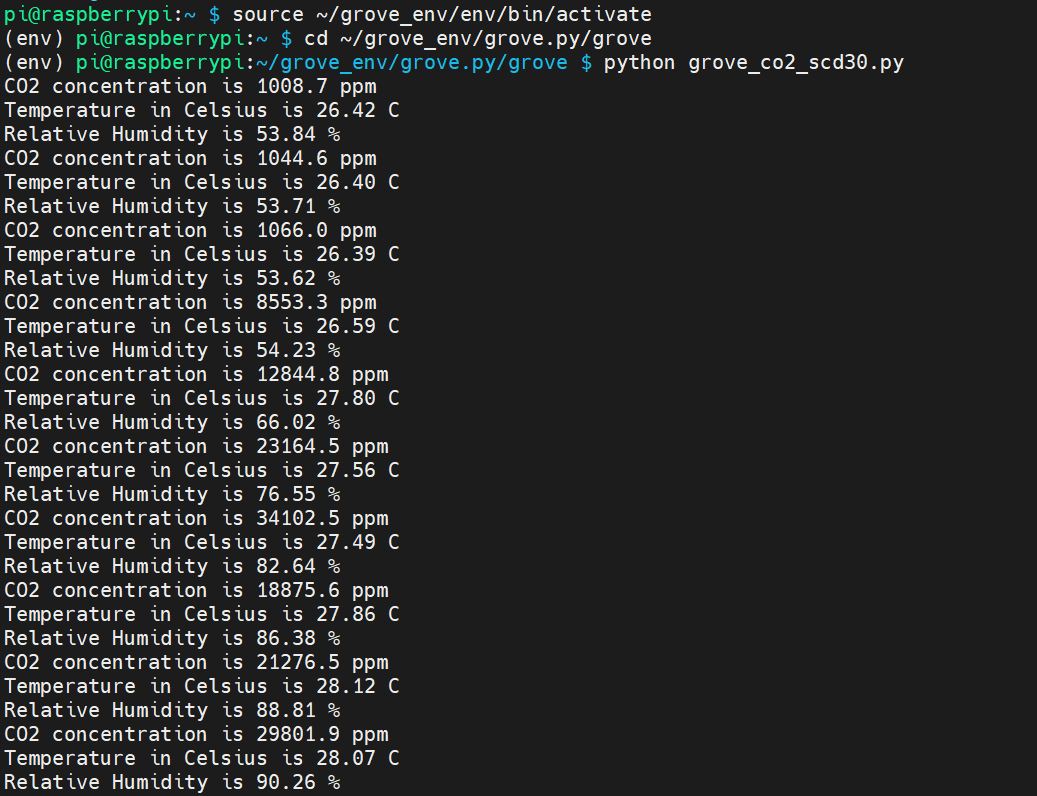

如果一切顺利，您将看到以下现象。😄

pir

与 Wio Terminal 配合使用（ArduPy）

硬件

步骤 1. 准备以下物品：

Wio Terminal	Grove-CO2 & T&H SCD30

立即购买	立即购买

步骤 2. 将 Grove-CO2 & T&H SCD30 连接到 Wio Terminal 的 I2C Grove 端口。
步骤 3. 通过 USB Type-C 线缆将 Wio Terminal 连接到 PC。

软件

步骤 1. 按照 ArduPy 入门指南 在 Wio Terminal 上配置 ArduPy 开发环境。
步骤 2. 确保 ArduPy 固件已刷入 Wio Terminal。更多信息请参考这里。

aip install Seeed-Studio/seeed-ardupy-scd30
aip build
aip flash

步骤 3. 复制以下代码并保存为 ArduPy-scd30.py：

from arduino import grove_scd30
from machine import LCD
from machine import Sprite
import time

scd30 = grove_scd30()
lcd = LCD()
spr = Sprite(lcd) # Create a buff

def main():
    spr.createSprite(320, 240)
    while True:
        spr.setTextSize(2)
        spr.fillSprite(spr.color.BLACK)
        spr.setTextColor(lcd.color.ORANGE)
        spr.drawString("SCD30 Reading", 90, 10)
        spr.drawFastHLine(40, 35, 240, lcd.color.DARKGREY)
        spr.setTextColor(lcd.color.WHITE)
        spr.drawString("- CO2 Level: ", 20, 50)
        spr.drawString("- Temperature: ", 20, 80)
        spr.drawString("- Humidity: ", 20, 110)

        if(scd30.isAvailable()):
            data = scd30.getCarbonDioxideConcentration()
            spr.drawFloat(data[0], 2,220,50) # CO2
            spr.drawFloat(data[1], 2, 220,80)
            spr.drawFloat(data[2], 2, 220,110)
            spr.pushSprite(0,0)
        time.sleep_ms(500)

        print("\nCarbon Dioxide Concentration:", data[0])
        print("Temperature:", data[1])
        print("Humidity:", data[2])

if __name__ == "__main__":
    main()

步骤 4. 将 ArduPy-scd30.py 保存在您知道的位置。运行以下命令并将 <YourPythonFilePath> 替换为您的 ArduPy-scd30.py 位置。

aip shell -n -c "runfile <YourPythonFilePath>"
# Example:
# aip shell -n -c "runfile /Users/ansonhe/Desktop/ArduPy-scd30.py"

步骤 5. 我们将看到 3 个数据值显示在终端上，如下所示，并显示在 Wio Terminal LCD 屏幕上。

ansonhe@Ansons-Macbook-Pro ~:aip shell -n -c "runfile /Users/ansonhe/Desktop/ArduPy-scd30.py"
Positional argument (/dev/cu.usbmodem1414301) takes precedence over --open.
Connected to ardupy
Carbon Dioxide Concentration: 2360.639
Temperature: 29.18707
Humidity: 66.88538

Carbon Dioxide Concentration: 2360.639
Temperature: 29.18707
Humidity: 66.88538

Carbon Dioxide Concentration: 2500.573
Temperature: 29.17372
Humidity: 66.61072

在线原理图查看器

资源

[ZIP] Grove - CO2 & Temperature & Humidity Sensor (SCD30) 原理图文件
[PDF] SCD30 设计指南
[PDF] SCD30 数据手册
[PDF] SCD30 接口说明
