# 使用计数器和 GPIO 传感器开始使用 S2100

让我们开始学习如何将 S2100 与计数器和 GPIO 传感器一起使用。掌握这一点之后，我们将继续了解 S2100 应用的基础知识。这将帮助你在未来更好地了解如何连接你自己定制的传感器。

传感器探头​

准备以下物品：

  • 数据记录仪
  • 雨量计 RG-15 雨量传感器（作为示例）
  • 8 芯线
  • 十字螺丝刀（十字槽 2 号）
  • SenseCAP Mate APP

连接传感器探头

拆卸数据记录仪​

  1. 拧下三个螺丝。

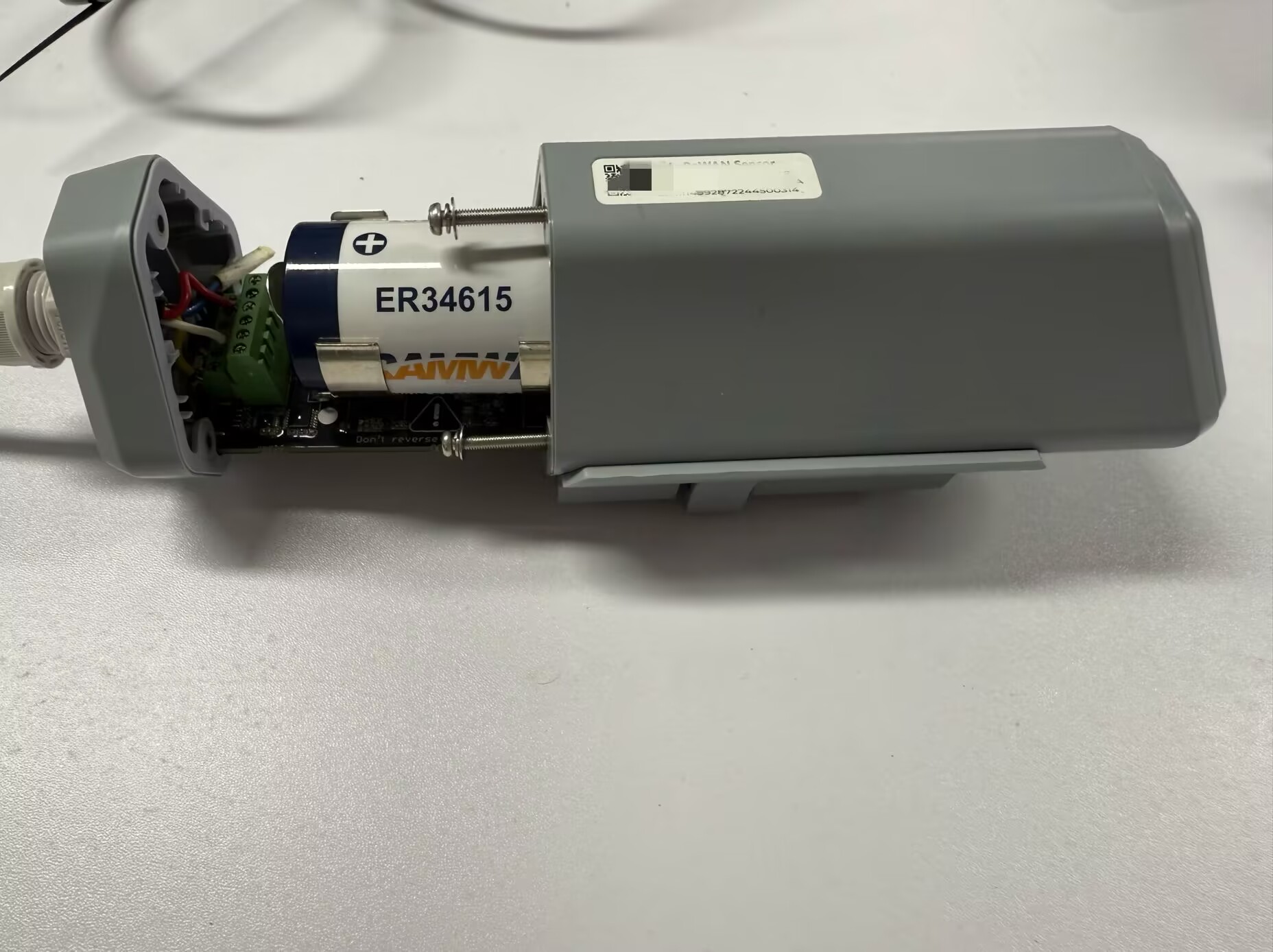

  1. 取下上盖。
  1. 取下螺纹帽，并将其套在传感器的电缆上，使电缆穿过底盖，然后连接到接线端子。
编号引脚描述
112V外部 12V 输入电压。数据记录仪可以由外部 12V 直流电源供电。当使用 12V 电源时，电池将作为备用电源。
25V5V 输出电压，为传感器提供 5V 电压。
33V3V 输出电压，为传感器提供 3V 电压。
4IO采集电平或脉冲输入
5V1采集 0 到 10V 的电压输入
6V2采集 0 到 10V 的电压输入
7ARS485 A/+
8BRS485 B/-
9I1采集 4 到 20mA 的电流输入
10I2采集 4 到 20mA 的电流输入
11GND接地引脚
12GND接地引脚

传感器供电选项​

数据记录仪支持两种供电模式，我们选择内置电池模式：

模式描述
内置电池数据记录仪和传感器由电池供电。在这种情况下，数据记录仪可以连接到 5V 传感器。

连接到数据记录仪​

数据记录仪的接线顺序：

线缆类型描述
红线5V
黑线GND（任意端口均可。）
黄线IO

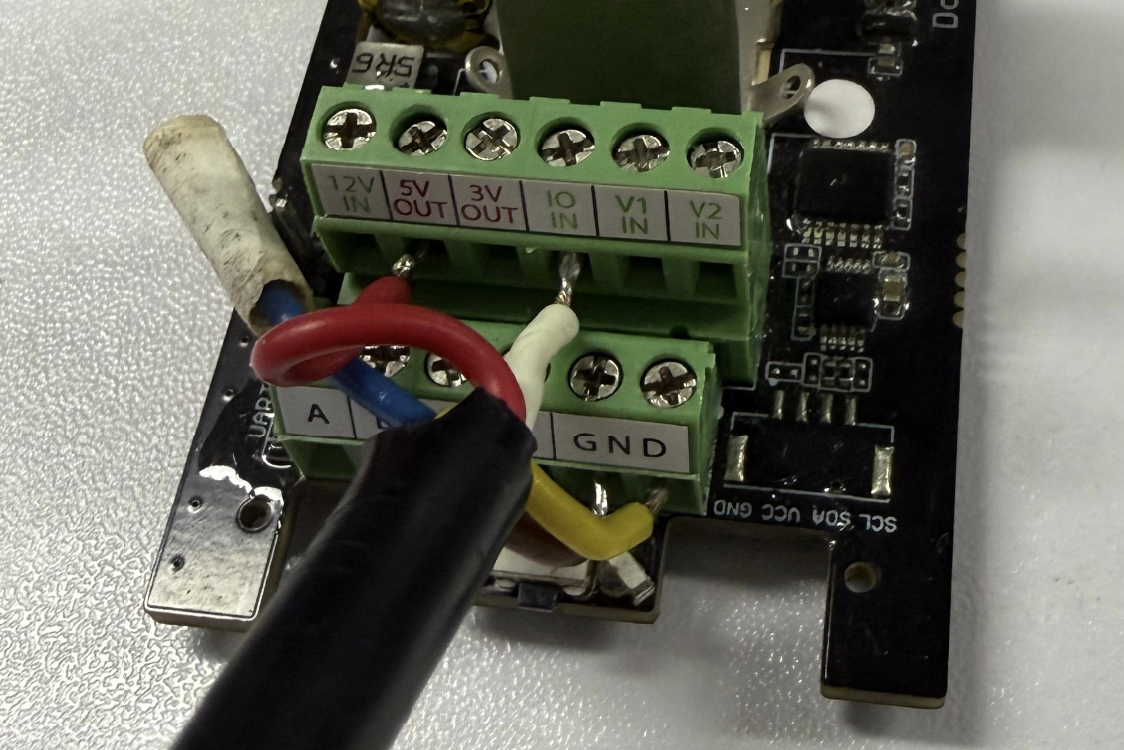

  1. 将 8 芯线穿过底盖，并根据接线顺序要求连接到数据记录仪底座；
  1. 依次连接上盖、橡胶圈和螺帽

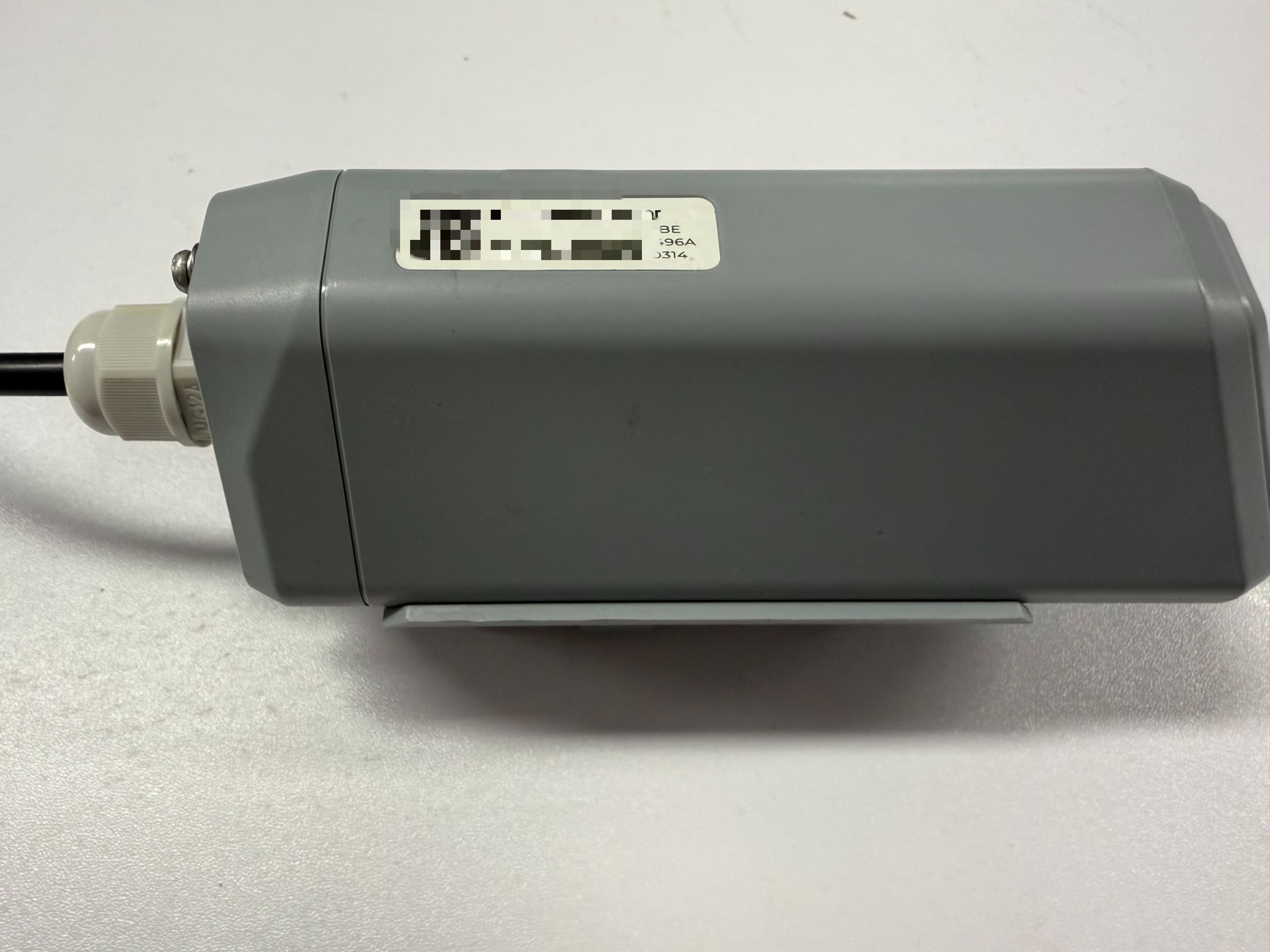

  1. 拧紧螺丝和螺帽，检查防水性能。如果线径过细，请缠绕防水胶带。

*注意： 组装设备时，需要安装好数据记录仪和适配盒的防水垫，并拧紧螺帽和螺丝，否则可能会影响设备的防水效果！

如果线径过小，可以用防水胶带缠绕，如下图所示：

连接到雨量计传感器​

雨量计传感器的接线顺序：

  1. 拧下四个螺丝，取下上盖。将 8 芯线穿过底盖，并根据接线顺序要求连接到 J1 底座；
Wire TypeDescription
RedV+
BlackGND
YellowOUT
  1. 将雨量传感器 S1 底座的 DIP 开关 1 拨到 ON，将开关 2 拨到 OFF，将 3 和 4 也拨到 OFF；
  1. 安装上盖并拧紧螺丝。完成连接。

至此我们已经完成了接线。现在，让我们设置 S2100 并在我们的 APP 上进行配置。

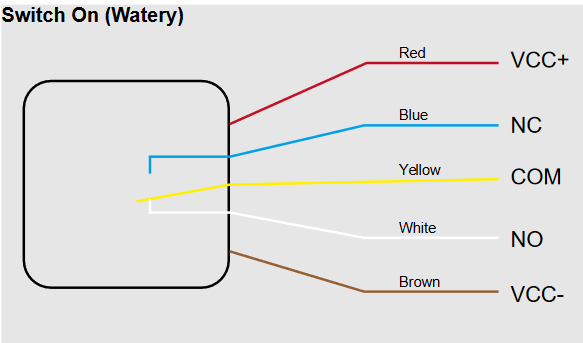

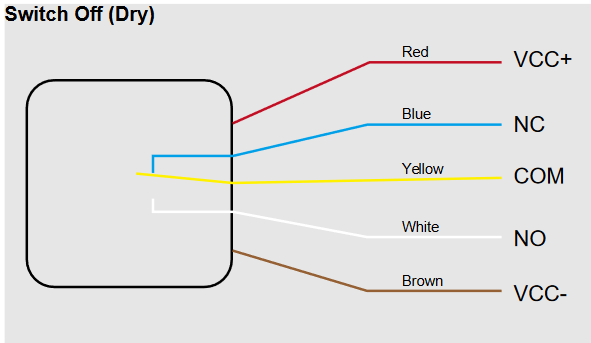

连接到漏水探测器​

漏水探测器传感器的接线顺序：

Wire TypeDescription
RedV+
BlueNC (normally closed signal)
YellowCOM
WhiteIN IO
BrownV-
  1. 将 5 芯电缆穿过底盖，并根据接线顺序要求连接到数据记录仪底座；
传感器线缆颜色功能在 S2100 上的端子
Red正电源5V OUT
Brown负电源GND
Yellow信号公共端GND
White数字开关信号IO IN
Blue常闭信号(悬空并用胶带绝缘)
  1. 依次重新安装上盖、橡胶圈和电缆螺帽。

设置 S2100

将传感器连接到 App​

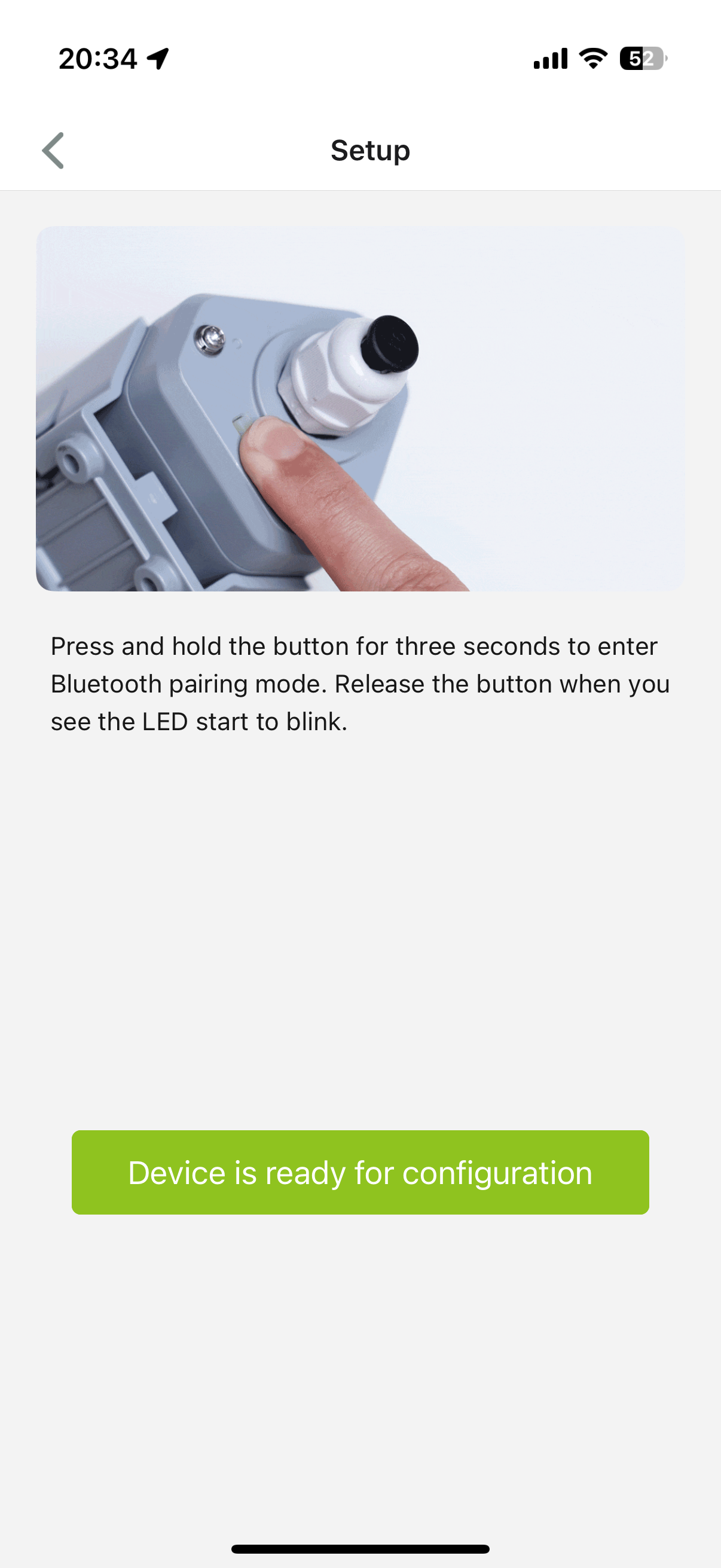

  1. 长按按键 3 秒，LED 将以 1 秒的频率闪烁。请在 1 分钟内使用 App 连接传感器；否则，设备将断电或重启。

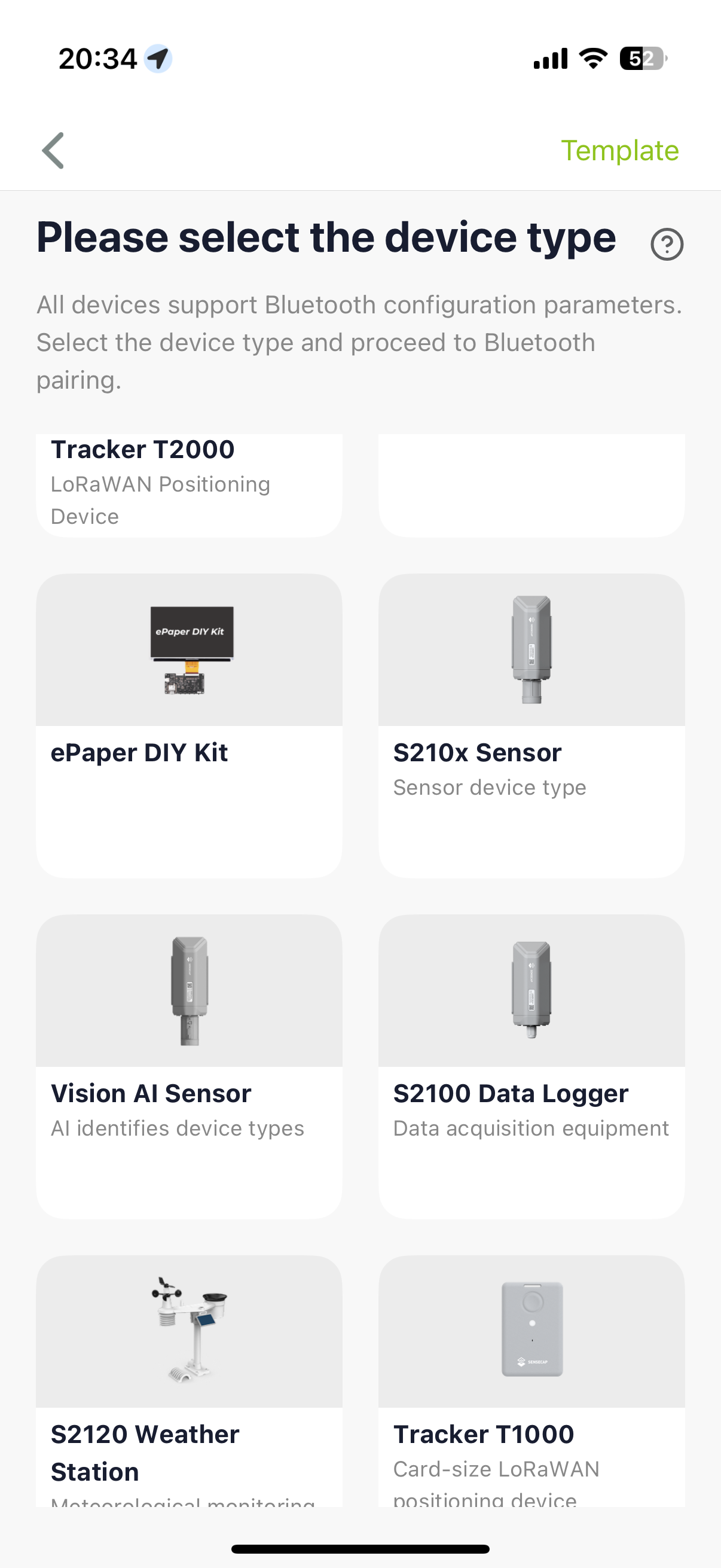

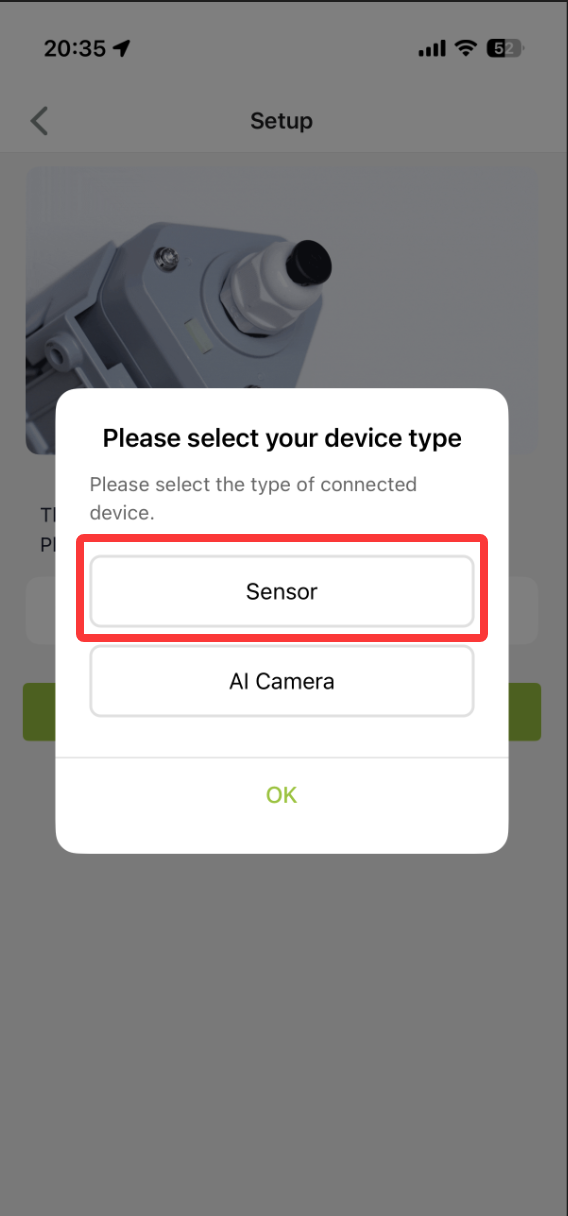

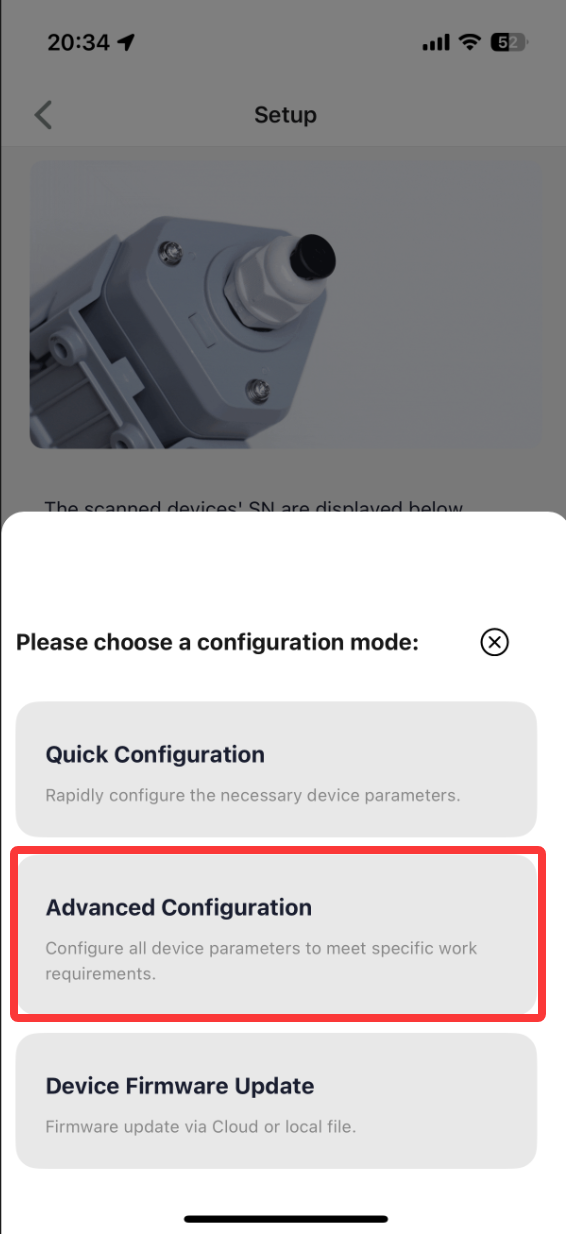

  1. 请选择 "S2100 Data Logger"。

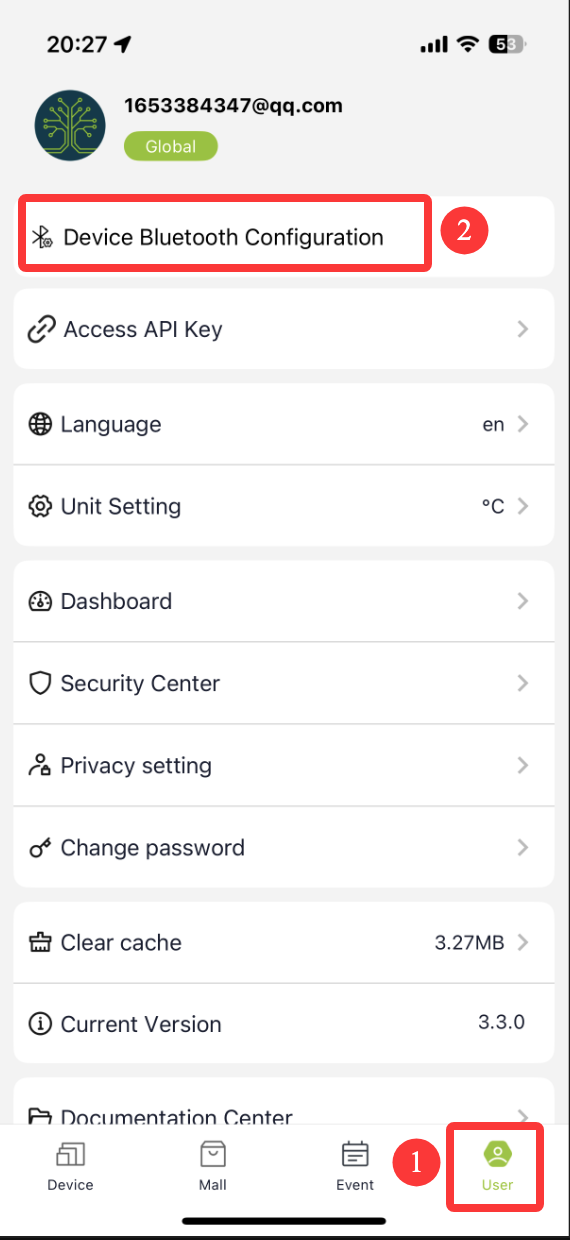

请点击 "User" 按钮进入用户设置，然后点击 "Bluetooth Configuration" 开始扫描传感器的蓝牙。

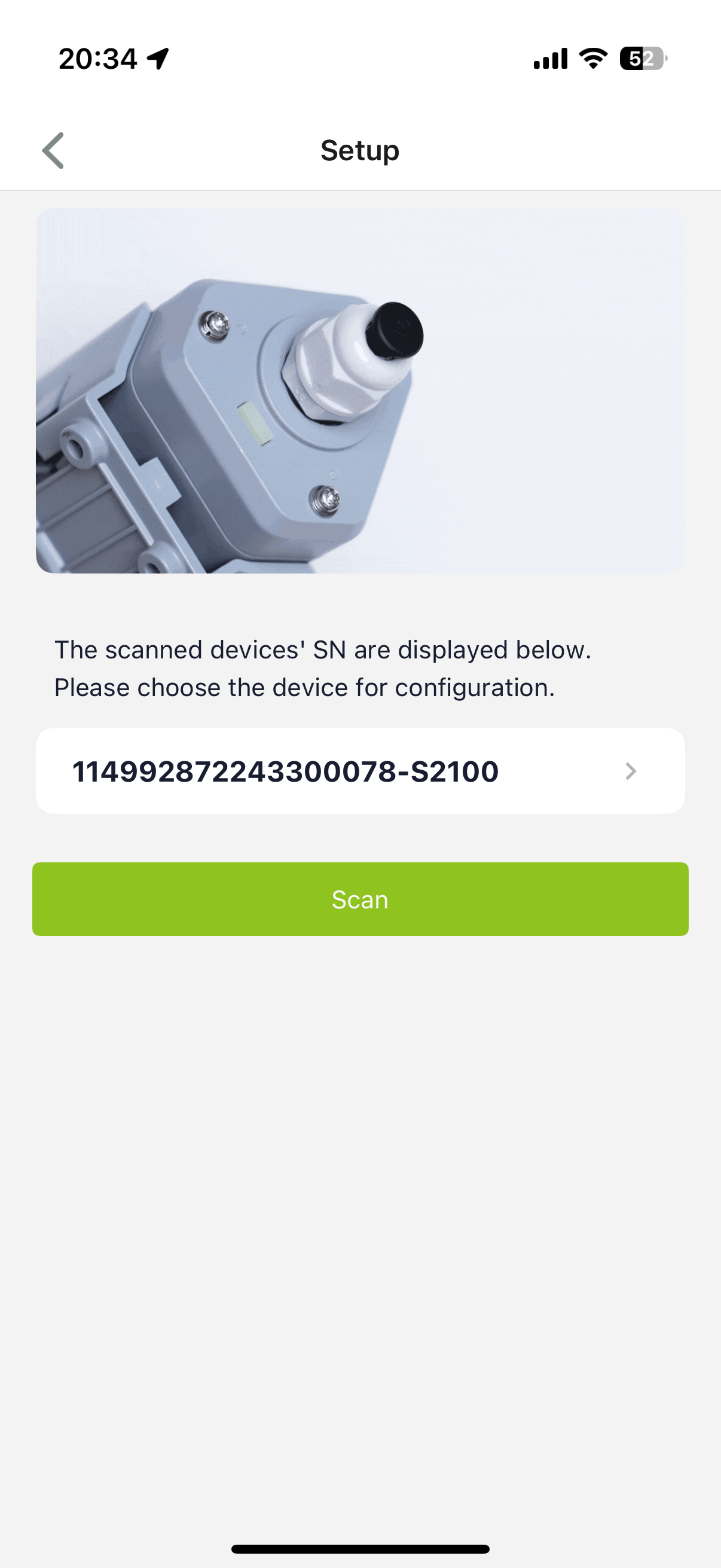

  1. 通过 S/N 选择传感器（S/N 位于传感器正面的标签上）。然后，进入后会显示传感器的基本信息。
  1. 蓝牙连接成功后进入配置模式：LED 以 2 秒的频率闪烁。

通过 App 配置基本参数​

选择平台和频段​

S210x 传感器在生产时即支持 863MHz ~928MHz 的通用频段计划，集成在一个 SKU 中。也就是说，每一台设备都可以支持 7 种频段计划。

这里我们选择 "SenseCAP for Helium" 或 "SenseCAP for TTN"。频段计划根据你的实际情况进行选择。

*注意： 当用户周围有 Helium 网络时，数据记录仪可以上传数据。它运行在 SenseCAP 私有 Helium Console 上。用户无需在 Helium Console 上创建设备；

SenseCAP for TTN 平台需要与 SenseCAP LoRaWAN 室外 网关 搭配使用

设置上报间隔​

设备的工作模式为：每隔一个设定的时间间隔唤醒设备，采集测量值并通过 LoRa 上传。

例如，设备默认每 5 分钟采集并上传一次数据。

设置上报策略​

传感器上行数据包策略有三种模式，我们在此选择 1N，你也可以根据自己的需求进行选择。

参数描述
2C+1N (default)2C+1N（2 个确认包和 1 个非确认包）是最佳策略，该模式可以最大限度地降低丢包率，但设备将在 TTN 中消耗最多的数据包，或在 Helium 网络中消耗最多的数据积分。
1C1C（1 个确认包）设备在从服务器收到 1 个确认包后将进入休眠。
1N1N（1 个非确认包）设备只发送数据包然后开始休眠，而不管服务器是否收到数据。

恢复出厂设置​

在选择 SenseCAP 平台时，必须使用固定的 EUI/App EUI/App Key。因此，在从其他平台切换回 SenseCAP 平台之前，需要先恢复出厂设置。

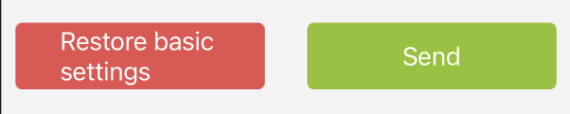

当我们出错或想要重置所有内容时，可以点击该按钮。设备将恢复到出厂默认配置。

*注意： "Restore Factory" 功能只能重置基础设置（Basic Setting）。

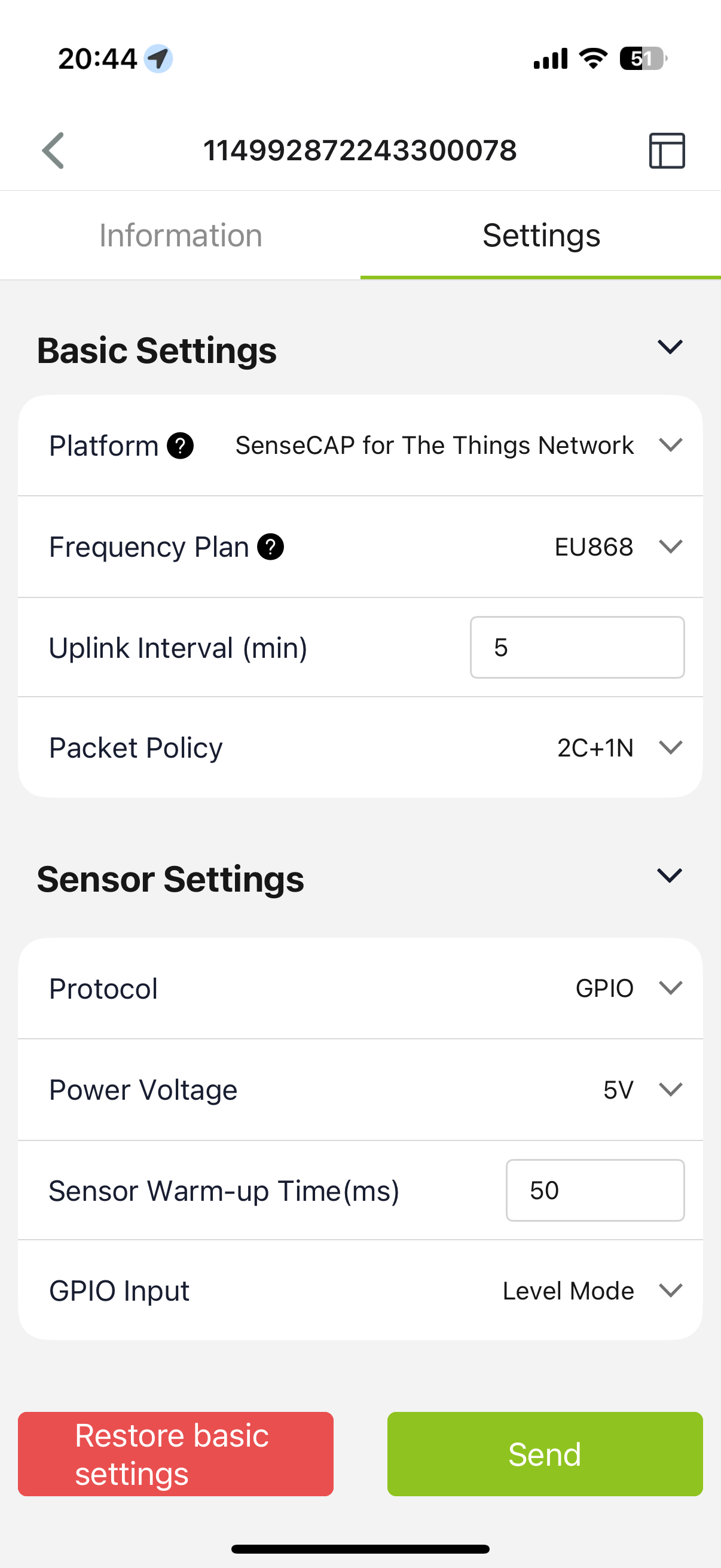

通过 App 配置 GPIO 传感器​

将 "Protocol" 选择为 "GPIO"。然后依次设置以下参数。

  1. 选择传感器的供电电压。它支持 3V/5V/12V。这里我们选择 5V。
  1. 设置 "Sensor Warm-up time"，预热时间表示在加上电压供电后，传感器达到最高精度或性能水平所需的时间。我们在这里输入 50(ms)。
  2. 选择输入类型：
电平模式采集输入电平信号，高电平为 1，低电平为 0
计数模式采集脉冲信号，并记录脉冲次数

我们在这里选择 Counter Mode。

设置计数传感器​

将 "Counter Mode" 选择为输入类型。然后依次设置以下参数。

数字输入设置输入脉冲的类型。Pull High：检测到上升沿时有效。Pull Low：检测到下降沿时有效。我们在这里选择 Pull High。
数字滤波当脉冲宽度超过 10 ms 时，建议启用。默认启用。这里将其 Enable。
重启清零计数当 Datalogger 发生重启时，计数会被清零为 0。默认禁用。这里将其 Disable。
Y= Ax + B"Y"：为 Datalogger 将要上传的数值。"x"：为原始计数值。Factory A：可自定义数值，用于将 "x" 按倍数放大或缩小。Factory B：可自定义数值，用于增加或减少 "x" 的数值。通过设置 A 和 B 的数值，可以计算出所需的数值。这里设置 A=0.2 和 B=0。
单位时间采集启用此功能会额外上传一个数值：每小时的累计量。例如，如果一小时内 Y 的数值为 1000，则会上传 1000/h。这里将其 Disable。

完成配置信息后，点击 "Back to Home"（此时节点与 APP 的蓝牙会自动断开），Data Logger 将尝试连接网络（尝试连接网络时 LED 指示灯红灯慢闪，网络连接成功后绿灯快闪）；

在 SenseCAP Portal 上查看数据

将传感器绑定到 SenseCAP Portal​

请打开 SenseCAP Mate App。

  1. 扫描二维码

  2. 点击设备页面右上角的 "Add device" 进入设备绑定页面。

  1. 扫描设备上的二维码，将设备绑定到你的账号。如果你没有将其设置到指定分组，设备将被放入 "default" 分组。
  1. 手动填写 EUI

如果二维码贴纸损坏，你可以手动填写设备的 EUI，将设备绑定到你的账号。请确保按照系统提示的格式输入 EUI，然后点击 "confirm"。

在 SenseCAP Portal 上查看数据​

在 SenseCAP App 或网站 http://sensecap.seeed.cc/ 上，你可以查看设备的在线状态和最新数据。在每个传感器的列表中，你可以查看其在线状态以及最近一次数据上传的时间。

你也可以在 SenseCAP Mate APP 上查看数据。
