介绍

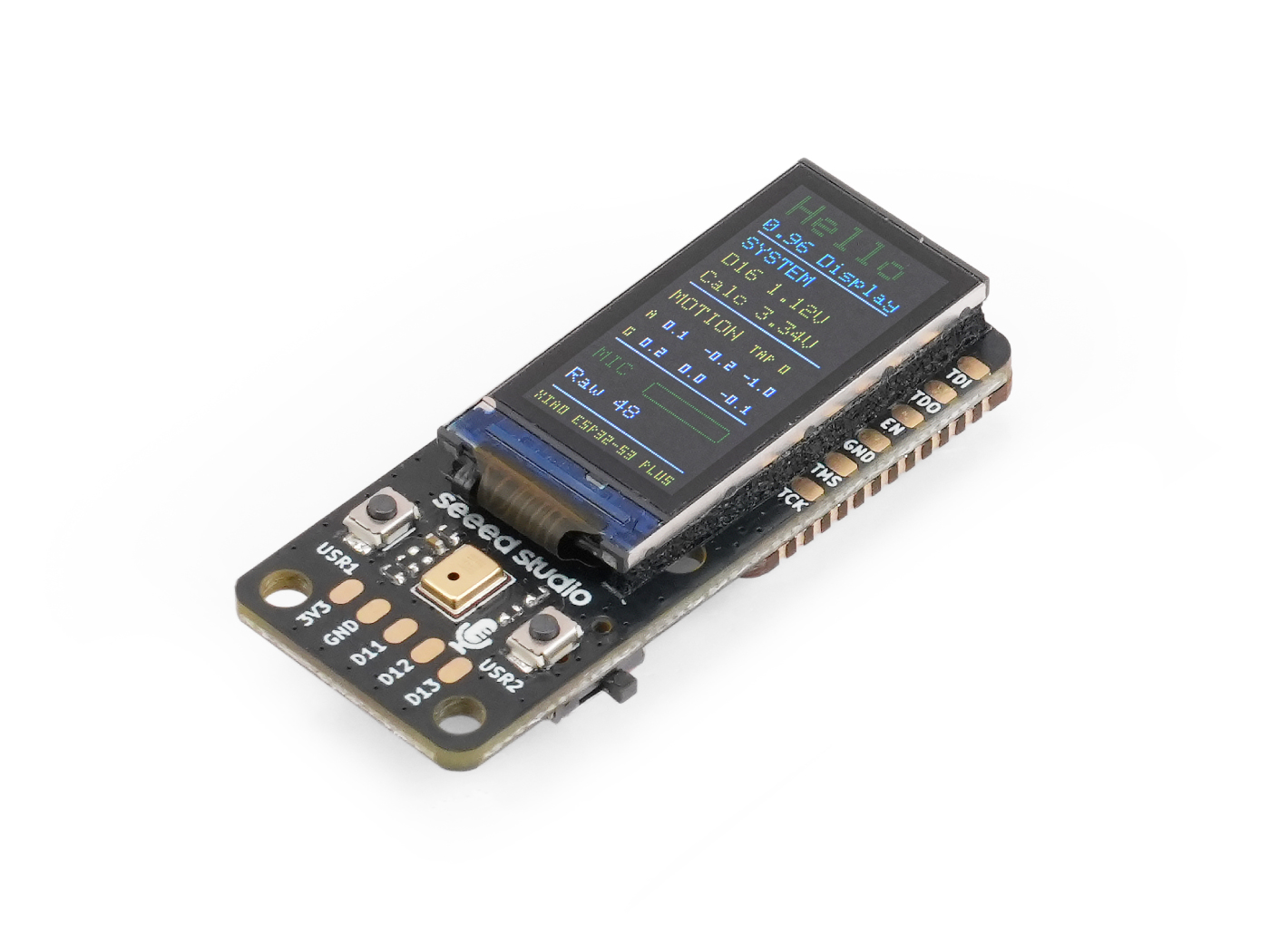

XIAO Display Gadgets 系列是一组紧凑型扩展板，将 Seeed Studio XIAO 主控制器与小尺寸彩色 LCD 相结合。该系列共有 6 款型号，覆盖三种屏幕尺寸——0.96"、1.14" 和 1.47"——以及两种 XIAO 控制器——XIAO ESP32-S3 Plus 和 XIAO nRF52840 Plus——从口袋友好的 80×160 显示屏，到带有 MicroSD 存储的 172×320 电容触摸显示屏一应俱全。
产品对比
| 规格 | XIAO ESP32-S3 Plus 系列 | XIAO nRF52840 Plus 系列 | ||||
|---|---|---|---|---|---|---|
| 1.47'' | 1.14'' | 0.96'' | 1.47'' | 1.14'' | 0.96'' | |
| 产品定位 | 触控与全交互 | 感知与扩展 | 超紧凑 | 触控与全交互 | 感知与扩展 | 超紧凑 |
| 核心控制器 | Seeed Studio XIAO ESP32-S3 Plus | Seeed Studio XIAO nRF52840 Plus | ||||
| 处理器 | ESP32-S3R8，双核，最高 240 MHz | Nordic nRF52840，ARM® Cortex®-M4 32 位处理器，带 FPU，64 MHz | ||||
| 内存 | 8 MB PSRAM + 16 MB Flash | 256 KB RAM + 1 MB 内部 Flash + 2 MB 板载 Flash | ||||
| 无线连接 | 2.4 GHz Wi-Fi + BLE 5.0 | BLE 5.4 | ||||
| 显示类型 | 1.47" IPS TFT LCD | 1.14" IPS TFT LCD | 0.96" IPS TFT LCD | 1.47" IPS TFT LCD | 1.14" IPS TFT LCD | 0.96" IPS TFT LCD |
| 分辨率 | 172 × 320 | 135 × 240 | 80 × 160 | 172 × 320 | 135 × 240 | 80 × 160 |
| 显示驱动 | JD9853A | ST7789 | ST7789 | JD9853A | ST7789 | ST7789 |
| 显示接口 | SPI | |||||
| 触摸输入 | 电容触摸 | 无 | 无 | 电容触摸 | 无 | 无 |
| 6 轴 IMU | 有 | |||||
| PDM 数字麦克风 | 有 | |||||
| MicroSD 卡槽 | 有 | 无 | 无 | 有 | 无 | 无 |
| Grove I2C 接口 | 无 | 有 | 无 | 无 | 有 | 无 |
| 用户按键 | 2 | 3 | 2 | 2 | 3 | 2 |
| 电池连接器 | 2 针 JST，3.7 V 锂电池 | 用于 3.7 V 锂电池的 2 针 JST 2.0 连接器 | ||||
| 电池监测 | 通过 D16 ADC 监测电池电压；可根据测得电压估算电池电量。不支持电池状态检测。 | 支持电池状态检测；也可监测电池电压以估算电池电量。 | ||||
| 扩展接口 | 1x I2C 接口 1x I2S 接口 1x JTAG 接口 2x 用户按键接口 | 1x I2S 接口 1x JTAG 接口 3x 用户按键接口 | 1x I2C 接口 1x I2S 接口 1x JTAG 接口 2x 用户按键接口 | 1x I2C 接口 1x I2S 接口 1x SWD 接口 2x 用户按键接口 | 1x I2S 接口 1x SWD 接口 3x 用户按键接口 | 1x I2C 接口 1x I2S 接口 1x SWD 接口 2x 用户按键接口 |
| 板卡尺寸 | 26.4 × 51.4 × 12.6 mm | 26 × 48 × 10.6 mm | 18.8 × 43.6 × 10.6 mm | 26.4 × 51.4 × 12.6 mm | 26 × 48 × 10.6 mm | 18.8 × 43.6 × 10.6 mm |
| 最佳应用 | 触控 UI、便携式 HMI、本地媒体与数据记录 | 传感器仪表盘、Grove 项目、物理控制器 | 微型 IoT 设备、可穿戴设备、状态显示 | 触控 UI、便携式 HMI、本地媒体和数据记录 | 便携式传感器显示、Grove 设备、物理控制器 | 智能胸牌、微型可穿戴设备、BLE 状态显示 |
| 功耗（Dashboard） | 130.53 mA @ 3.7 V | 160.05 mA @ 3.7 V | 159.76 mA @ 3.7 V | 83.32 mA @ 3.7 V | 39.07 mA @ 3.7 V | 28.69 mA @ 3.7 V |
note
功耗 使用 Nordic Power Profiler Kit II (PPK2) 在 Source meter 模式下测量，供电电压设为 3.7 V，以每秒 100 次采样持续 60 秒。表中数值为运行出厂 Dashboard 固件时 60 秒内的平均值。
如何选择
通过两步选择一个型号：首先选择控制器，然后选择屏幕尺寸。
第 1 步：选择控制器
每种屏幕尺寸都可以搭配任一控制器，并且显示硬件——屏幕、触摸、MicroSD、按键和板载传感器——在这两种版本之间完全相同。唯一的区别是板载的 XIAO。
| XIAO ESP32-S3 Plus | XIAO nRF52840 Plus | |
|---|---|---|
| 无线 | 2.4 GHz Wi-Fi + BLE 5.0 | BLE 5.4 |
| 内存 | 8 MB PSRAM + 16 MB Flash | 256 KB RAM + 1 MB internal Flash + 2 MB onboard Flash |
| 最适合 | Wi-Fi 连接的 IoT 设备和数据仪表盘 | 电池供电、以 BLE 为主的可穿戴设备和传感器节点 |
- 选择 ESP32-S3 Plus，当你需要 Wi-Fi 连接或更多内存时——例如将传感器数据推送到云端、远程仪表盘，或无线 IoT 原型。
- 选择 nRF52840 Plus，用于低功耗 BLE 设计且电池寿命很重要的场景——例如智能胸牌、BLE 状态显示器或长时间运行的可穿戴传感器。
第 2 步：选择屏幕尺寸
在确定控制器之后，根据你需要的特性选择屏幕尺寸：
- 1.47"——唯一带电容式触摸屏和 MicroSD 存储的尺寸。适用于以触控为主的人机界面、便携式相框、SD 音频录制，或本地媒体与数据记录。
- 1.14"——中等尺寸屏幕，带有三个用户按键和一个 Grove I2C 接口。适用于传感器显示、Grove 项目，或在紧凑性与可扩展性之间需要平衡的物理控制器。
- 0.96"——最小的外形尺寸。适用于可穿戴设备和空间受限的设计，例如智能胸牌或钥匙扣小工具。
共享特性
所有六款型号都共享相同的板载硬件：
- 彩色 IPS TFT LCD（SPI）——根据屏幕尺寸不同为 80×160、135×240 或 172×320
- PDM 数字麦克风
- 6 轴 IMU（LSM6DS3，3 轴加速度计 + 3 轴陀螺仪）
- 用户按键——2 或 3 个，取决于型号
- 适用于 3.7 V 锂聚合物电池的 2 针 JST 接插件
- 电池电压检测（nRF52840 型号还可检测充电状态）
所有型号都通过 Arduino IDE 编程，并使用 Seeed 的 Seeed_GFX2 图形库。
