XIAO ePaper Display Board - EE04 入门指南

XIAO ePaper Display Board EE04

介绍​

由 XIAO ESP32-S3 Plus 提供算力,显示板 EE04 支持 24-pin 和 50-pin 两种 ePaper 显示屏。其配备带电源开关的 JST 2.0 mm 电池接口、板载充电 IC,并集成 1 个复位按键和 3 个用户按键。非常适合用于低功耗 ePaper 项目,例如数字标牌、电子标签和便携式信息看板。

特性​

  • 由 XIAO ESP32-S3 Plus 驱动: 连接兼容的 ePaper 显示屏后即可立即工作。
  • 多样化显示支持: 兼容多种 ePaper 屏幕,通过跳线帽轻松切换,支持 24-Pin 和 50-Pin 接口。
  • 带开关的电池接口: 提供简单的电池连接并集成开关,实现高效电源管理和节能。
  • 用户友好按键: 包含 1 个复位按键和 3 个用户可编程按键,为项目加速和自定义功能提供灵活性。
  • 低功耗设计:适用于电池供电的 ePaper 应用,在默认设置下满电通常可使用 3 个月。

规格​

参数描述
处理器XIAO ESP32-S3 Plus
ePaper 接口FPC 24 Pin 0.5mm
FPC 50 Pin 0.5mm
电池接口JST 2.0mm
开关电池电源 ON/OFF
电源供给- 3.7V 锂电池
- USB Type-C
按键- 1x 复位按键
- 3x 用户按键

ePaper 板选择指南​

产品ePaper Display Board EE04ePaper BreakoutePaper Driver Board
处理器XIAO ESP32-S3 PlusXIAO 系列XIAO 系列
兼容 ePaper 显示屏24 Pin ePaper
50 Pin ePaper
24 Pin ePaper24 Pin ePaper
ePaper 接口FPC 24 Pin, 0.5mm
FPC 50 Pin, 0.5mm
FPC 24 Pin 0.5mmFPC 24 Pin 0.5mm
电池接口JST 2.0mm/JST 2.0mm
开关电池电源 ON/OFF/电池电源 ON/OFF
按键1x 复位按键
3x 用户按键
//
扩展 IO 端口/连接其他控制器连接额外传感器

应用​

  • 智能家居仪表盘:显示天气更新、日历事件以及来自各类智能家居设备的通知等实时信息。
  • 能耗监测:显示来自智能电表的能耗数据,帮助用户更高效地跟踪和管理能源使用。
  • 安防告警:显示安防事件的告警和通知,例如运动检测或门/窗传感器触发。
  • 智能恒温器显示:显示温度和湿度水平,以及智能恒温器的控制设置。
  • 数字相框:打造一款支持 WiFi 的数字相框,用于显示来自智能家居网络的图片。

硬件概览​

tip

本版本 XIAO ePaper Display Board(ESP32-S3) - EE04 不支持 NFC 功能。

支持的 ePaper​

24-Pin 接口​

tip

使用 XIAO ePaper Display Board 时,请务必根据 ePaper 显示屏类型正确设置跳线:

  • 对于 24 Pin ePaper 显示屏 → 将跳线设置为 24 Pin

⚠️ 使用错误的跳线设置可能导致 ePaper 无法显示或显示异常内容。上电前请务必再次确认跳线位置。

50-Pin 接口​

tip

使用 XIAO ePaper Display Board 时,请务必根据 ePaper 显示屏类型正确设置跳线:

  • 对于 50 Pin ePaper 显示屏 → 将跳线设置为 50 Pin

⚠️ 使用错误的跳线设置可能导致 ePaper 无法显示或显示异常内容。上电前请务必再次确认跳线位置。

按键​

EE04 配备 1 个复位按键和 3 个用户可编程按键,为用户交互和项目自定义提供了灵活性。

按键GPIO功能
KEY0GPIO2_D1/A1用户按键(可编程)
KEY1GPIO3_D2/A2用户按键(可编程)
KEY2GPIO5_D4/A4用户按键(可编程)
RESET-复位按键
note

用户按键是可编程的,可配置为多种功能,例如页面切换、模式选择,或在 ePaper 项目中触发特定操作。

跳线帽选择​

EE04 支持 24-pin 和 50-pin 两种 ePaper 显示屏。请使用跳线帽为你的屏幕选择正确的引脚配置:

  • 24-pin 模式:将跳线帽插在 24-pin 一侧
  • 50-pin 模式:将跳线帽插在 50-pin 一侧
caution

请确保跳线帽根据 ePaper 显示屏的引脚数量正确放置。错误的跳线帽位置可能导致显示问题,甚至损坏屏幕。

电池接口​

该板载有一个带电源开关的 JST 2.0mm 电池接口,可使用 3.7V 锂电池为设备供电,适用于便携式应用。板载充电 IC 支持通过 USB Type-C 为电池充电。

当设备由电池供电时,下列现象是 SenseCraft Seeedash 固件本身固有的正常行为。

  • 设备会在两次刷新之间自动进入低功耗模式
  • 电池寿命取决于刷新频率(在默认设置下,满电通常可使用 3 个月)
  • 当电池电量低于 20% 时,设备会在右上角显示低电量图标

SenseCraft Seeedash 入门​

本节将引导你将 EE04 连接到 SenseCraft Seeedash 平台,从而轻松实现无线更新屏幕内容。

note

本指南使用的是哪块屏幕? 与单一面板的板卡不同,EE04 支持多种 ePaper 面板(参见上文 支持的 ePaper 部分)。本指南全程以 7.5-inch Monochrome ePaper (800 x 480) 为示例——下文所有截图均基于该面板。如果你使用的是其他屏幕,只需在步骤 2 烧录固件时选择自己的面板型号;其余步骤完全相同。

caution

首次上电没有欢迎界面?这是正常现象。 由于 EE04 支持多种 ePaper 面板,出厂固件不会预先为任何特定屏幕烧录。当你连接屏幕并为全新板卡上电时,显示屏很可能保持空白——这并不意味着板卡或屏幕损坏。你需要先烧录与屏幕型号匹配的 SenseCraft Seeedash 固件(见下方步骤 2);烧录完成后,欢迎界面和网络配置界面才会出现。

设备安装​

步骤 1. 连接屏幕与主板 小心地将 ePaper 屏幕的 FPC 线缆连接到 EE04 驱动板上的连接器,并确保锁扣机构已牢固锁紧。

步骤 2. 为你的屏幕烧录 HMI 固件

保持 EE04 板通过 USB Type-C 数据 线连接到电脑(同一根线同时用于供电和烧录),然后:

  1. 访问 SenseCraft Seeedash 平台 并登录你的账号。
  2. 在左侧菜单中打开 Tools → Firmware Flasher。
  3. 在设备列表中选择 XIAO EE04 DIY Kit。
  4. 选择与你板子上连接的屏幕型号相匹配的固件条目。本教程中我们使用 7.5" 单色显示屏 800 x 480 — 如果你的屏幕不同,请在此选择你自己的面板。
  5. 点击 Flash,在弹出的窗口中选择你的开发板串口,等待烧录完成。
tip

如果没有出现串口,请按下板上的 RESET 按钮后重试。同时确保你的 USB-C 线缆支持数据传输,而不仅仅是充电。

步骤 3. 进入网络配置模式 固件烧录完成后,开发板会自动重启。屏幕会先显示欢迎界面,然后刷新到网络配置界面。这表明设备已准备好连接 Wi-Fi。

网络配置​

步骤 4. 通过手机配置 Wi-Fi 使用手机扫描屏幕上显示的二维码。根据手机上的提示输入本地 Wi-Fi 的 SSID 和密码,将 EE04 连接到互联网。

步骤 5. 获取配对码 网络配置成功后,屏幕会再次刷新并显示一个唯一的 Pair Code(配对码)。下一步你将需要使用此配对码。

平台绑定与更新​

步骤 6. 在 SenseCraft Seeedash 上绑定设备 前往 SenseCraft Seeedash 平台。登录你的账号。进入设备管理页面并选择 "New Device"。输入你的电子墨水屏上显示的配对码(Pair Code)。

步骤 7. 创建并推送新界面

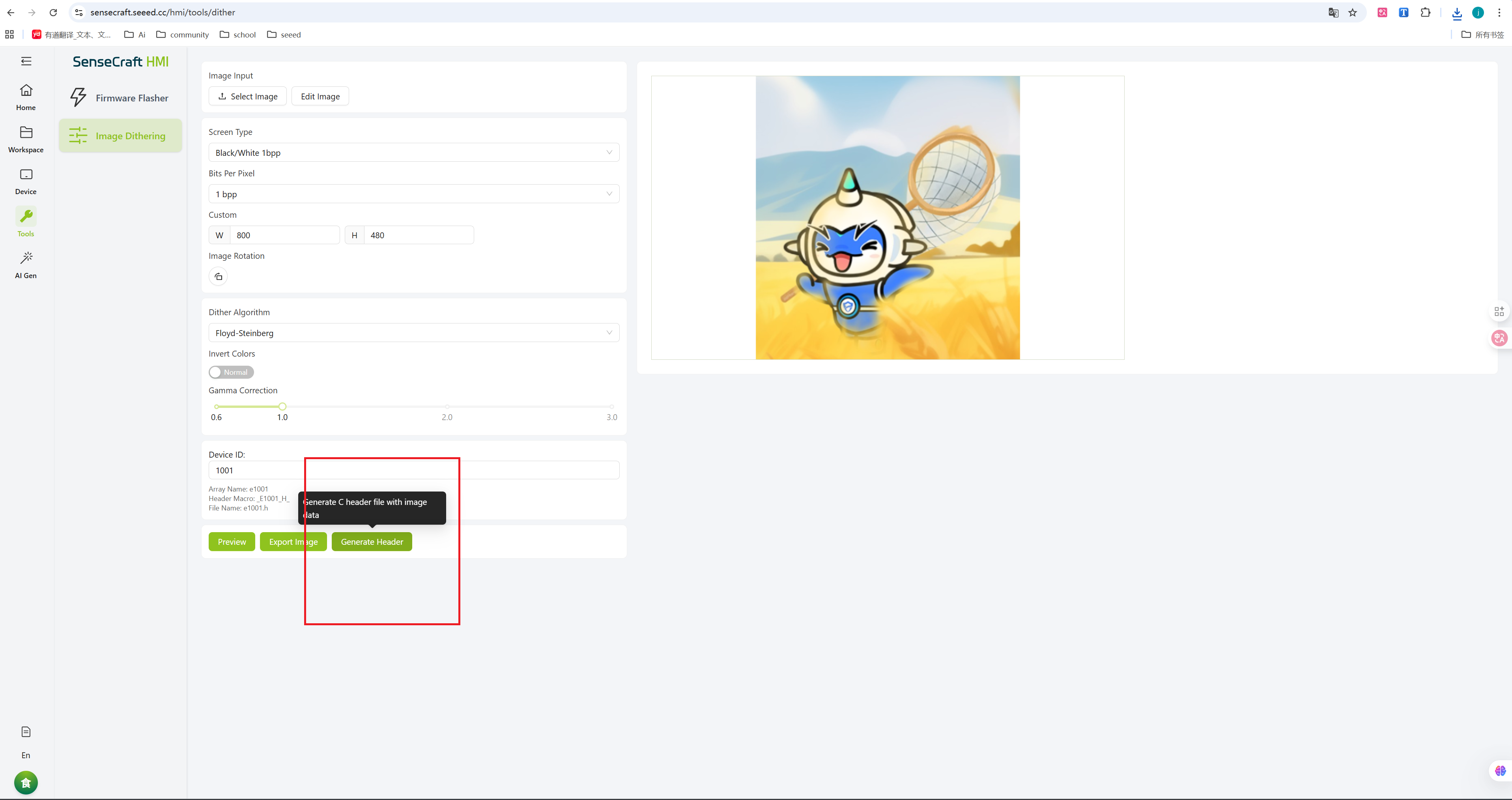

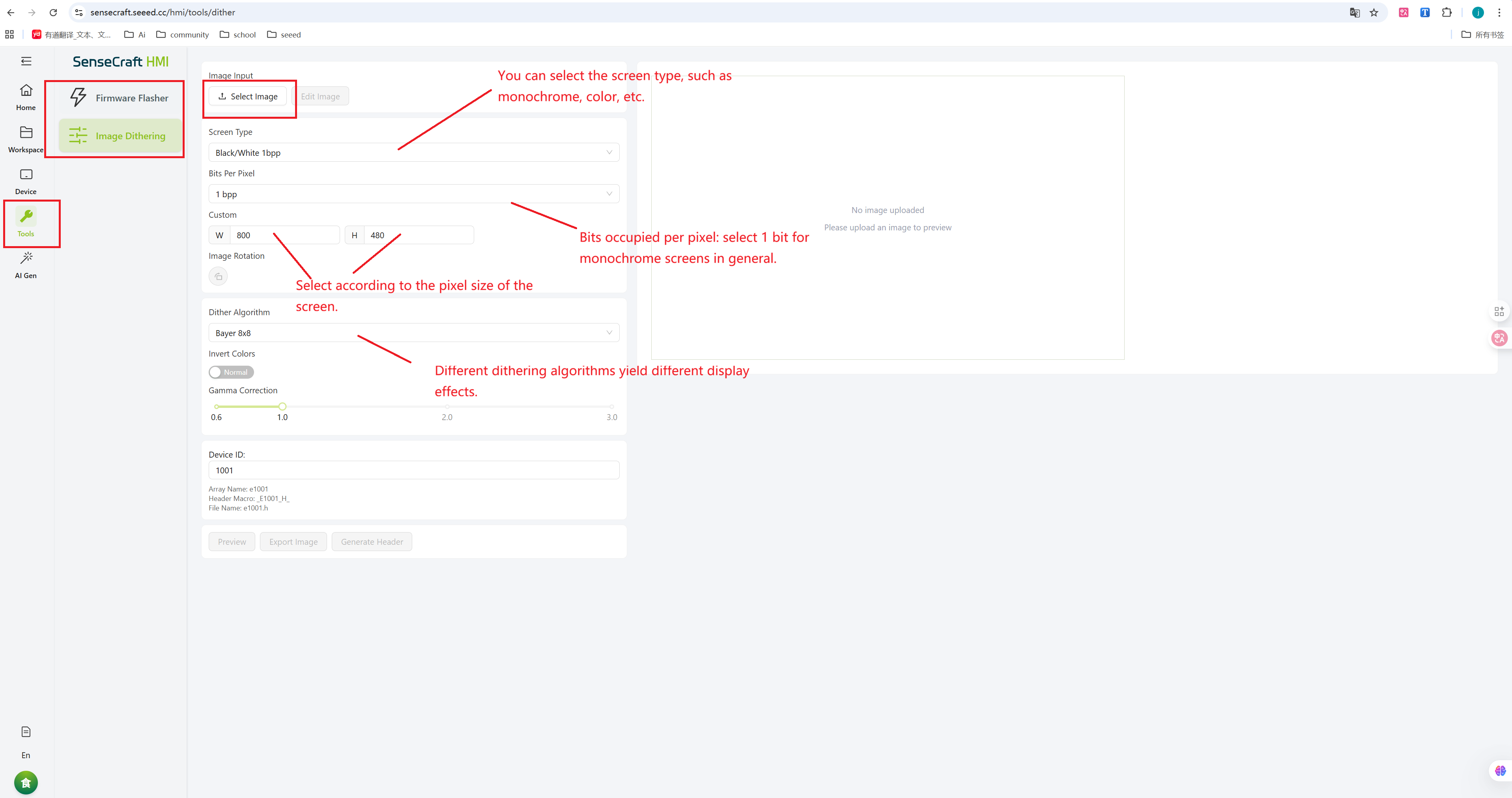

在 SenseCraft Seeedash 平台上,选择适用于 7.5 英寸屏幕的模板来创建一个新界面,或上传一张图片。

步骤 8. 应用你的图片 完成后,点击 "Apply" 按钮并选择你的 EE04 设备。

步骤 9. 在屏幕上显示 最后,EE04 会接收数据并将你的新内容刷新到 7.5 英寸屏幕上。

Arduino 入门​

安装 Seeed GFX2 库​

tip

该库与 TFT 库具有相同的功能,并且不与其兼容。如果你已经安装了 TFT 库或其他类似的显示库,请先卸载它们。

从 GitHub 下载并安装 Seeed GFX2 库。

下载库文件后,依次进入 Sketch -> Include Library -> Add .ZIP Library,然后选择下载好的库文件。

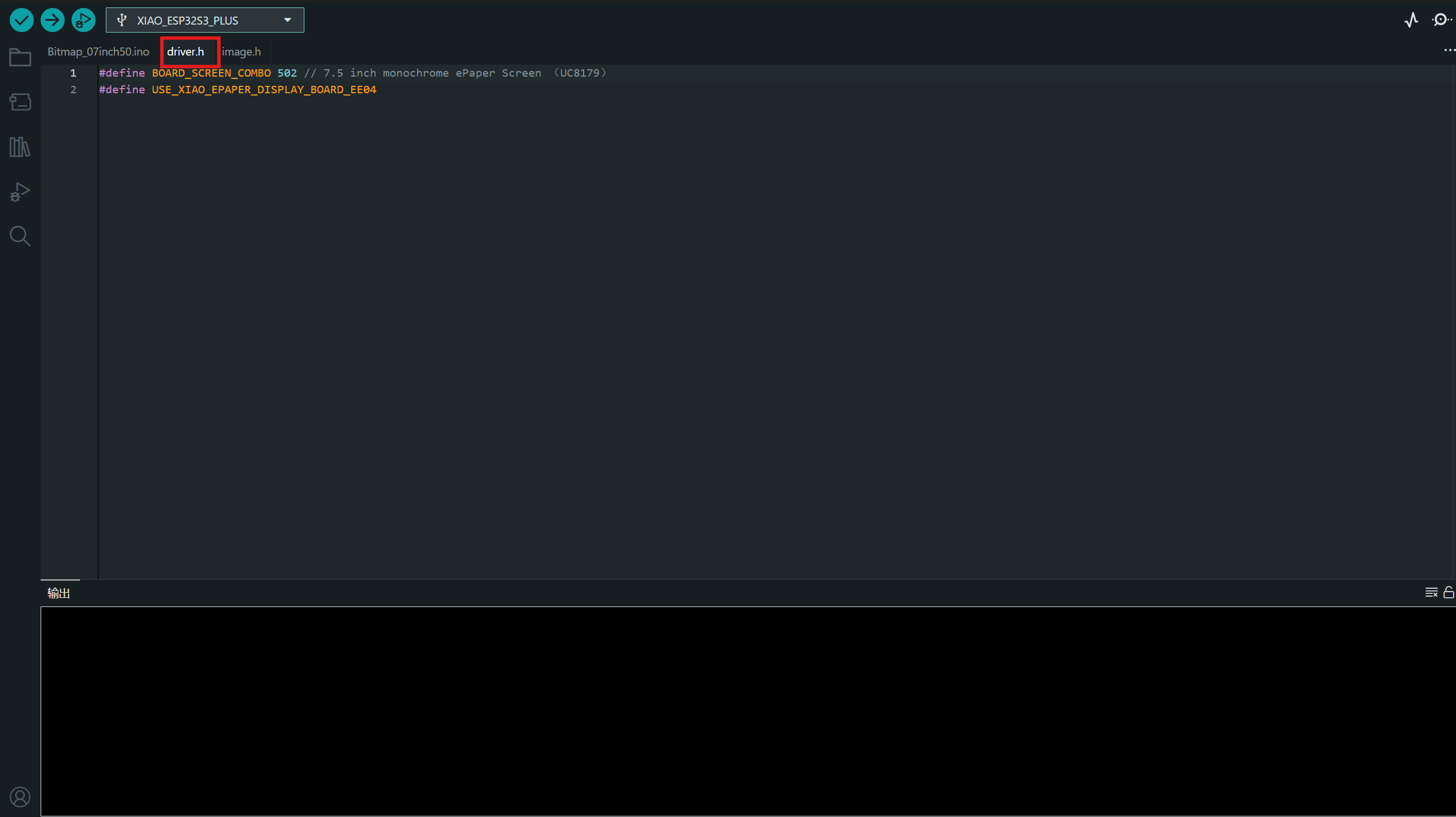

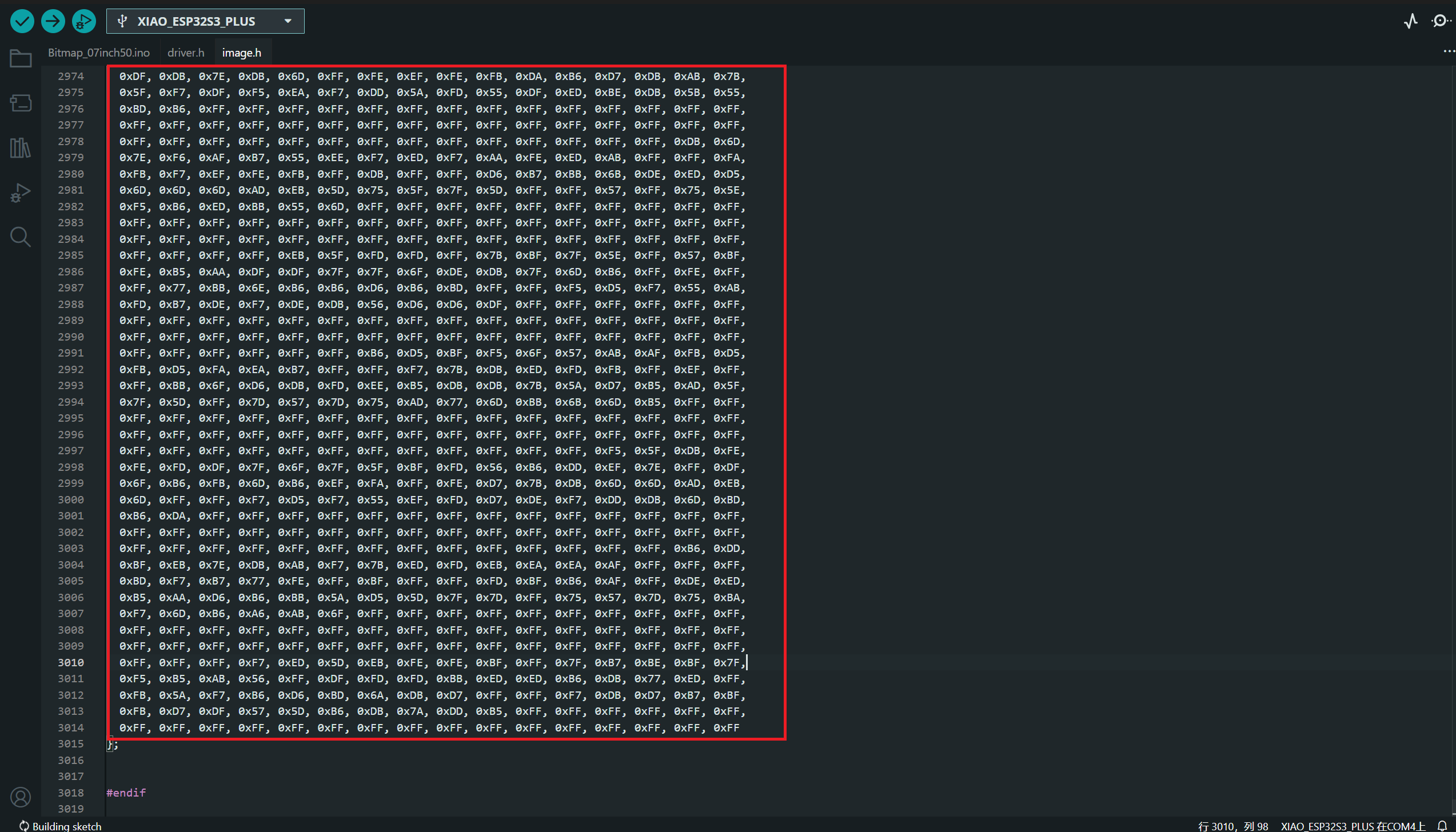

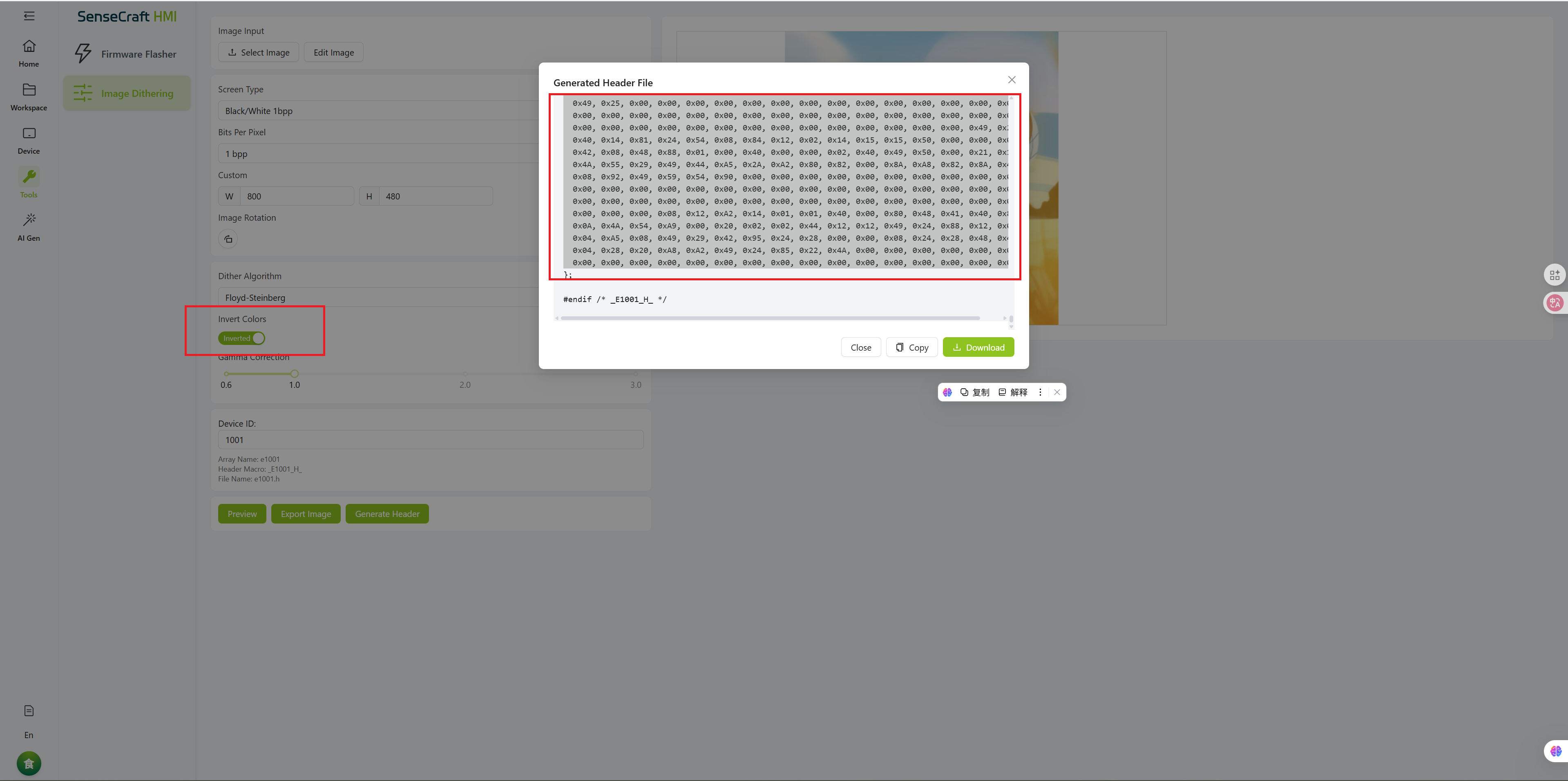

配置并烧录程序​

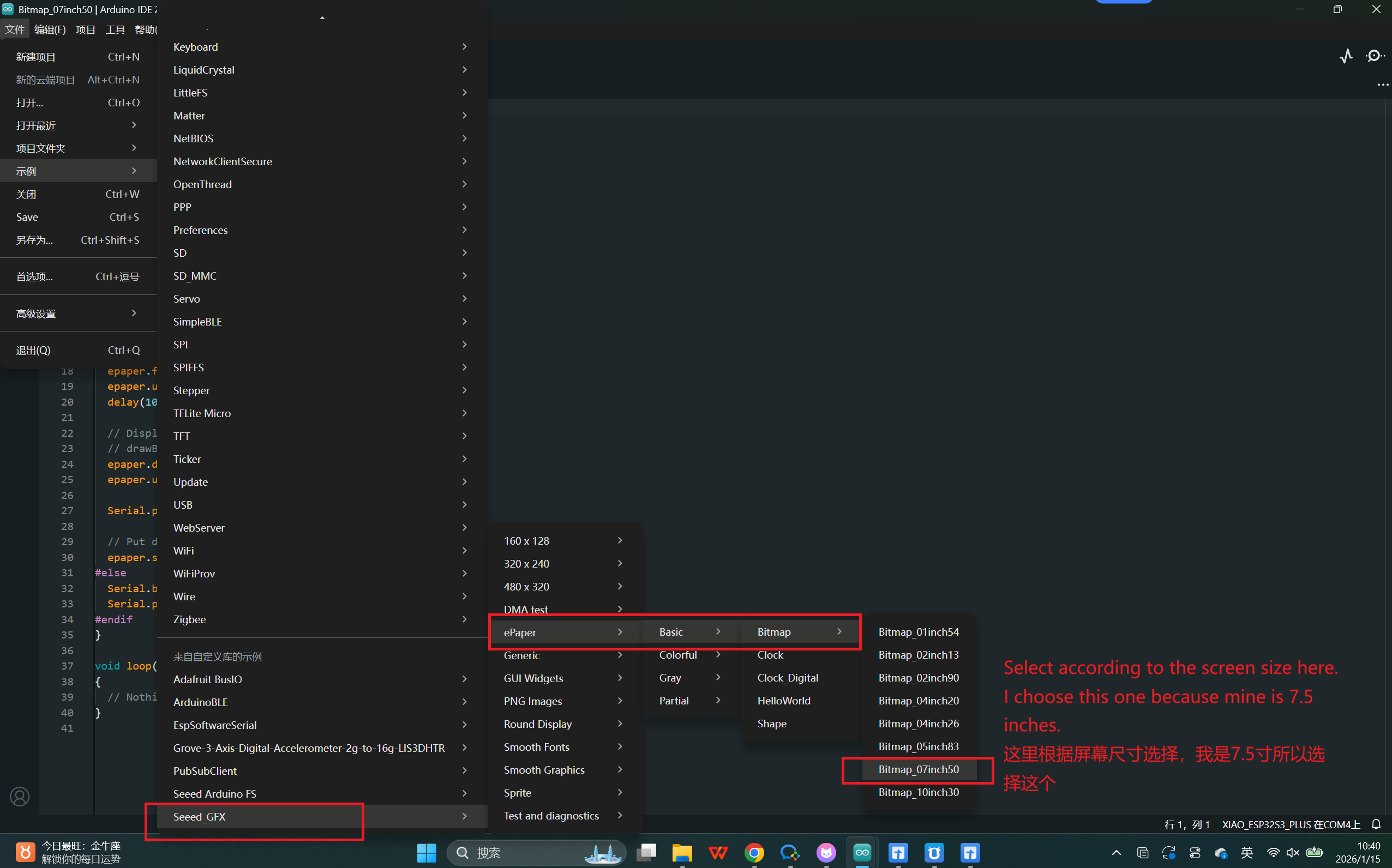

如图所示,通过以下菜单路径找到示例程序: File → Examples → Seeed_GFX2 → ePaper Displays → Expansion Board Series → ESP32 Series → XIAO ePaper Display Board - EE04 → 7.5-inch ePaper - Monochrome 800x480 → 7_5_inch_Monochrome_HelloWorld

note

本教程以 7.5-inch Monochrome ePaper (800 x 480) 为示例。如果你使用的是其他屏幕,请在 EE04 目录下打开与你的面板型号相匹配的示例文件夹。

之后,依次进入 Tools -> Board -> XIAO ESP32S3 Plus 和 Tools -> Port -> 选择你的开发板所连接的端口。

请注意必须启用 PSRAM。

然后点击 Upload 上传代码。 现在你就可以在电子墨水屏上看到反馈了!下面是 HelloWorld 示例的显示效果。

软件概览​

XIAO ePaper Display Board(ESP32-S3) - EE04 上的用户按键​

本节演示如何使用 Arduino 读取按键状态并响应按键按下。 所有按键为低电平有效,这意味着按下时读取为 LOW,松开时读取为 HIGH。 基础按键读取示例 此示例演示如何检测按键按下并向串口监视器打印消息。

// reTerminal E Series - Button Test
// Based on hardware schematic

// Define button pins according to schematic
const int BUTTON_KEY0 = 2; // KEY0 - GPIO2
const int BUTTON_KEY1 = 3; // KEY1 - GPIO3
const int BUTTON_KEY2 = 5; // KEY2 - GPIO5

// Button state variables
bool lastKey0State = HIGH;
bool lastKey1State = HIGH;
bool lastKey2State = HIGH;

void setup() {
// Initialize serial communication
Serial.begin(115200);
while (!Serial) {
delay(10); // Wait for serial port to connect
}

Serial.println("=================================");
Serial.println("Press any button to see output");
Serial.println();

// Configure button pins as inputs
// Hardware already has pull-up resistors, so use INPUT mode
pinMode(BUTTON_KEY0, INPUT_PULLUP);
pinMode(BUTTON_KEY1, INPUT_PULLUP);
pinMode(BUTTON_KEY2, INPUT_PULLUP);

// Read initial states
lastKey0State = digitalRead(BUTTON_KEY0);
lastKey1State = digitalRead(BUTTON_KEY1);
lastKey2State = digitalRead(BUTTON_KEY2);

Serial.println("Setup complete. Ready to detect button presses...");
}

void loop() {
// Read current button states
bool key0State = digitalRead(BUTTON_KEY0);
bool key1State = digitalRead(BUTTON_KEY1);
bool key2State = digitalRead(BUTTON_KEY2);

// Check KEY1
if (key0State != lastKey0State) {
if (key0State == LOW) {
Serial.println("KEY0 (GPIO2) pressed!");
} else {
Serial.println("KEY0 (GPIO2) released!");
}
lastKey0State = key0State;
delay(50); // Debounce delay
}

// Check KEY2
if (key1State != lastKey1State) {
if (key1State == LOW) {
Serial.println("KEY1 (GPIO3) pressed!");
} else {
Serial.println("KEY1 (GPIO3) released!");
}
lastKey1State = key1State;
delay(50); // Debounce delay
}

// Check KEY3
if (key2State != lastKey2State) {
if (key2State == LOW) {
Serial.println("KEY2 (GPIO5) pressed!");
} else {
Serial.println("KEY2 (GPIO5) released!");
}
lastKey2State = key2State;
delay(50); // Debounce delay
}

delay(10); // Small delay to prevent excessive CPU usage
}

XIAO ePaper Display Board(ESP32-S3) - EE04 上的用户电池​

当使用电池供电时:

  • 设备会在两次刷新之间自动进入低功耗模式

  • 电池寿命取决于刷新频率(在默认设置下,满电通常可使用 3 个月)

  • 当电池电量低于 20% 时,设备会在右上角显示低电量图标

tip

如果你想自己编写代码来读取电池电压,在调用 analogRead() 函数前增加 10ms 延时会更加精确。

#define VOLTAGE_PIN A0 //GPIO1
#define ADC_ENABLE_PIN A5 //GPIO6

void setup() {
Serial.begin(115200);
delay(10);

pinMode(VOLTAGE_PIN, INPUT);
pinMode(ADC_ENABLE_PIN, OUTPUT);
digitalWrite(ADC_ENABLE_PIN , HIGH);
}


void loop() {
analogReadResolution(12);
int adcValue = analogRead(VOLTAGE_PIN);
float voltage = (adcValue / 4096.0) *7.16;
Serial.print("ADC Value: ");
Serial.print(adcValue);
Serial.print(" Voltage: ");
Serial.print(voltage, 3);
Serial.println(" V");
delay(10);
}
