XIAO ePaper Display Board - EE05 入门指南

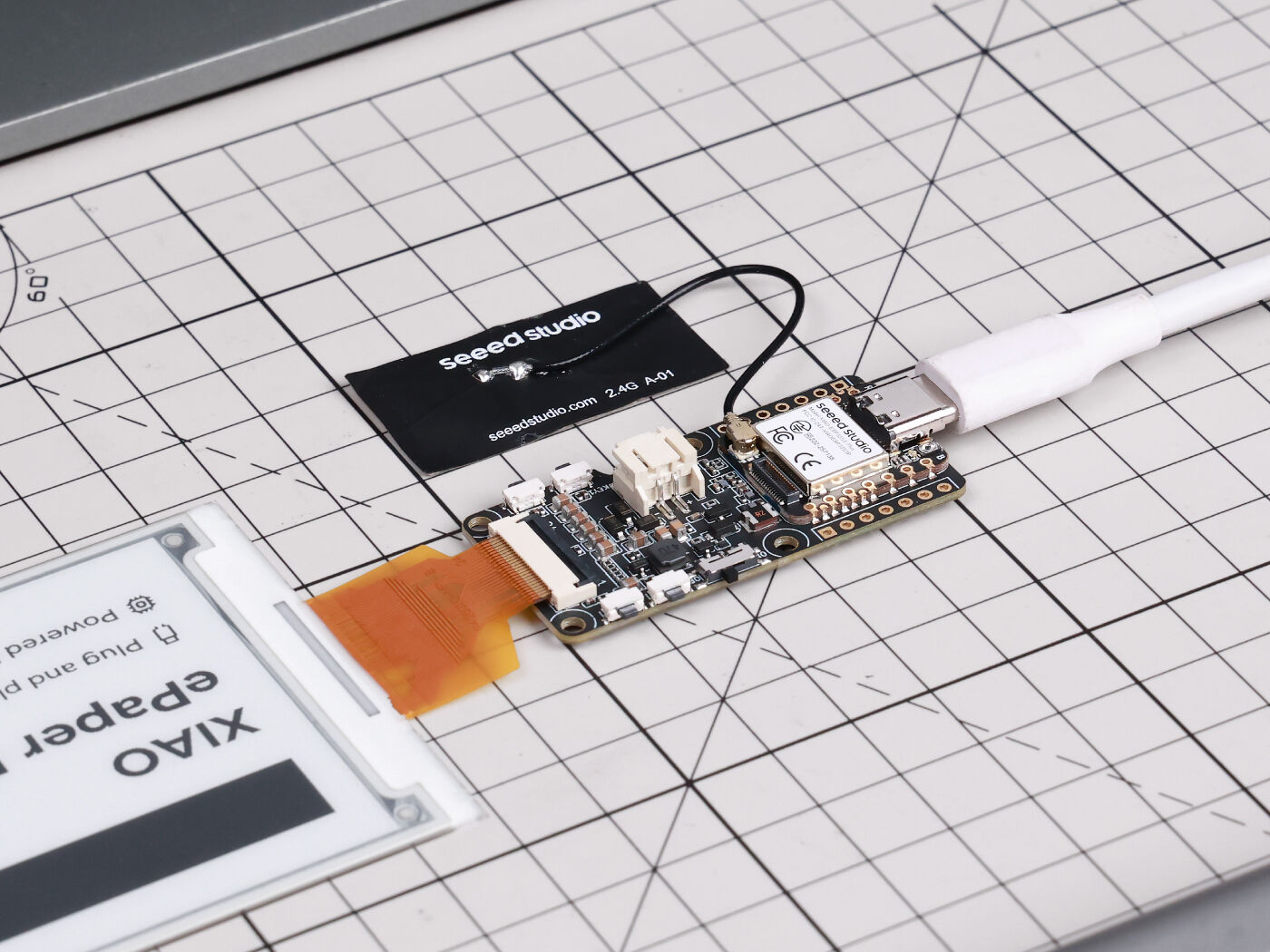

XIAO ePaper Display Board EE05
立即获取 🖱️

介绍​

由 XIAO ESP32-S3 Plus 提供算力，显示板 EE05 支持多种 24 针 ePaper 显示屏，并可通过 SenseCraft Seeedash 实现零代码的 UI 设计与部署。借助扩展 IO 和带电池连接器的电源开关，它非常适合低功耗智能显示应用。

特性​

  • 由 XIAO ESP32-S3 Plus 驱动： 连接兼容的 ePaper 显示屏后即可立即工作。
  • 多样化显示支持： 兼容多种 24 针 ePaper 显示屏，以满足不同项目需求。
  • 扩展 IO 端口： 可连接额外的传感器，如温湿度传感器，以增强功能。
  • 带开关的电池连接器： 提供简单的电池连接并集成开关，实现高效电源管理和节能。
  • 基于 SenseCraft Seeedash 的零代码 UI 设计与部署： 借助全新的 AI 驱动零代码平台 SenseCraft Seeedash，轻松设计并部署个性化仪表盘。通过简单的拖拽元素创建 UI，从丰富模板中进行选择，或让 AI 帮助你完成设计。可连接来自 Web API 的实时数据，然后只需几次点击即可将完成的仪表盘部署到 ePaper 显示屏。从设计到数据配置再到部署，全流程都在同一平台上无缝完成。

规格参数​

参数描述
处理器XIAO ESP32-S3 Plus
ePaper 连接器SPI FPC 24 针 0.5mm
电池连接器JST 2.0mm
开关硬件电源滑动开关
电源供给3.7V 锂电池 / USB Type-C
按键1x 复位按键（侧边安装）
3x 用户按键（侧边安装）

应用场景​

  • 智能家居仪表盘：显示天气更新、日历事件以及来自各类智能家居设备的通知等实时信息。
  • 能耗监测：显示来自智能电表的能耗数据，帮助用户更高效地跟踪和管理能源使用。
  • 安防告警：显示关于安防事件的告警和通知，例如运动检测或门窗传感器触发。
  • 电子相框：创建一款支持 WiFi 的电子相框，用于显示来自智能家居网络的图片。

硬件概览​

支持的 ePaper 显示屏​

EE05 支持多种 24 针 SPI ePaper 显示屏，包括但不限于：

按键​

EE05 具有 3 个用户按键和 1 个复位按键，全部侧边安装，便于操作：

  • Key1 / Key2 / Key3：三个可编程用户按键，用于自定义交互和导航。它们分别映射到 XIAO ESP32-S3 Plus 的 D1 (GPIO2)、D2 (GPIO3) 和 D9 (GPIO8)，每个按键都带有 10k 外部上拉（按下时为低电平有效）。
  • RESET：硬件复位按键，连接到 EN 引脚，用于重启设备。

扩展 IO 端口​

EE05 包含一个扩展 IO 端口，可连接额外的传感器和模块，将功能扩展到显示之外。你可以连接温湿度传感器、运动传感器或其他 I2C/SPI 外设，以构建更高级的项目。

电池连接器​

该板载有 JST 2.0mm 电池连接器和硬件电源滑动开关，可方便地使用 3.7V 锂电池为设备供电，适用于便携和低功耗应用。

note

以下现象是 SenseCraft Seeedash 固件本身固有的正常行为：

  • 为 ePaper 显示应用优化的低功耗设计
  • 电池寿命取决于刷新频率（在默认设置下，满电情况下通常可使用 3 个月）
  • 当电池电量低于 20% 时，屏幕上会显示低电量指示图标

SenseCraft Seeedash 入门​

note

本指南以 7.5 英寸单色 ePaper（800 x 480） 为示例。本节中的所有截图均为该屏幕型号。如果你使用的是其他屏幕型号，只需在步骤 2 中选择对应的屏幕固件——其余步骤完全相同。

caution

XIAO EE05 DIY 套件出厂时未预装与屏幕型号对应的固件。首次连接屏幕并上电时，屏幕很可能保持黑屏——这是正常现象，并非故障。你必须先使用 SenseCraft Seeedash Firmware Flasher 烧录与你屏幕型号对应的固件。烧录完成后，将会显示欢迎界面和设置界面。

前置条件​

  • XIAO ePaper Display Board - EE05
  • 一块兼容的 ePaper 显示屏
  • USB Type-C 线缆
  • 一台带有网页浏览器的电脑（推荐使用 Chrome 或 Edge）

设备安装​

步骤 1. 连接显示屏并供电

  1. 将 ePaper 显示屏连接到 EE05 板上的 24 针 FPC 连接器，确保连接器已牢固锁紧。
  2. 使用 USB Type-C 线缆将 EE05 板连接到电脑。
tip

如果通过电池为开发板供电，请确保硬件滑动开关处于 ON 位置。

步骤 2. 烧录屏幕固件

在使用 SenseCraft Seeedash 之前，你需要为所使用的屏幕型号烧录对应固件。

  1. 在浏览器中打开 SenseCraft Seeedash 网站。
  2. 点击左侧边栏中的 Tools，然后选择 Firmware Flasher。
  3. 在 Device 下拉菜单中选择 XIAO EE05 DIY Kit，然后在列表中选择你的屏幕型号（例如 “7.5 inch Monochrome ePaper Display with 800*480”）。
  4. 点击 Flash 按钮，选择 EE05 板对应的串口，并开始固件烧录过程。
tip

如果串口未显示，尝试按下板上的 RESET 按键，或更换一根 USB 线缆（确保其支持数据传输而不仅仅是充电）。

步骤 3. 欢迎界面

固件烧录完成后，开发板会自动重启。你应当会看到 SenseCraft Seeedash 欢迎界面，随后进入 Wi-Fi 设置界面。

网络配置​

步骤 4. 连接 Wi-Fi

使用手机扫描屏幕上显示的二维码。根据手机上的提示输入本地 Wi-Fi 的 SSID 和密码，将 EE05 连接到互联网。

步骤 5. 绑定设备

网络配置成功后，屏幕会再次刷新并显示一个唯一的 Pair Code。你将在下一步中用到该配对码。

平台绑定与更新​

步骤 6. 在 SenseCraft Seeedash 上绑定设备

前往 SenseCraft Seeedash Platform。登录你的账号。进入设备管理部分并选择 New Device。输入在电子墨水屏上显示的 Pair Code。

步骤 7. 创建并推送新界面

在 SenseCraft Seeedash 平台上，选择适用于 7.5 英寸屏幕的模板来创建新界面或上传图片。

步骤 8. 应用你的图片

完成后，点击 "Apply" 按钮并选择你的 EE05 设备。

步骤 9. 在屏幕上显示

最后，EE05 将接收数据并用你的新内容刷新 7.5 英寸屏幕。

Arduino 入门指南​

安装 Seeed GFX2 库​

tip

该库与 TFT 库具有相同的功能，并且不与其兼容。如果你已经安装了 TFT 库或其他类似的显示库，请先卸载它们。

从 GitHub 下载并安装 Seeed GFX2 库。

下载库文件后，依次进入 Sketch -> Include Library -> Add .ZIP Library，然后选择下载的库文件。

配置并烧录程序​

如图所示，通过以下菜单路径找到示例： File → Examples → Seeed_GFX2 → ePaper Displays → Expansion Board Series → ESP32 Series → XIAO ePaper Display Board - EE05 → 7.5-inch ePaper - Monochrome 800x480 → HelloWorld

note

本指南以 7.5-inch Monochrome ePaper (800 x 480) 为示例。如果你使用的是其他屏幕，请在 EE05 下打开与你的面板型号相匹配的示例文件夹。

之后，依次进入 Tools -> Board -> XIAO ESP32S3 Plus 和 Tools -> Port -> 选择你的开发板所连接的端口。

请注意必须启用 PSRAM。

然后点击 Upload 上传代码。 现在你就可以在电子纸屏幕上看到反馈了！下面是 HelloWorld 示例的运行效果。

软件概览​

按键测试示例​

EE05 上有三个用户按键（丝印：Key1 / Key2 / Key3），你可以在项目中使用它们。根据原理图，它们分别映射到 D1（GPIO2）、D2（GPIO3）和 D9（GPIO8），并通过外部 10k 上拉到 3.3V —— 按下按键会将引脚拉低。下面是一个简单的按键测试示例：

#define KEY1_PIN  2  // Key1 -> D1 (GPIO2)
#define KEY2_PIN  3  // Key2 -> D2 (GPIO3)
#define KEY3_PIN  8  // Key3 -> D9 (GPIO8)

void setup() {
  Serial.begin(115200);
  pinMode(KEY1_PIN, INPUT_PULLUP);
  pinMode(KEY2_PIN, INPUT_PULLUP);
  pinMode(KEY3_PIN, INPUT_PULLUP);
}

void loop() {
  if (digitalRead(KEY1_PIN) == LOW) {
    Serial.println("Key1 (GPIO2) pressed");
    delay(200);
  }
  if (digitalRead(KEY2_PIN) == LOW) {
    Serial.println("Key2 (GPIO3) pressed");
    delay(200);
  }
  if (digitalRead(KEY3_PIN) == LOW) {
    Serial.println("Key3 (GPIO8) pressed");
    delay(200);
  }
}

资源​

故障排查​

Q1：上传代码后屏幕没有任何显示。

  • 检查 FPC 线缆：确保电子纸 FPC 线缆插入方向正确，并且已经牢固锁紧在连接器中。
  • 确认已启用 PSRAM：确保你在 Arduino IDE 的 Tools → PSRAM 中选择了 "OPI PSRAM"。
  • 检查屏幕型号选择：再次确认你选择了与你具体屏幕型号相对应的示例。

Q2：颜色反转或显示异常图案。

  • 选择完全匹配的型号：不同的屏幕尺寸或 IC 版本需要特定的配置。请确保你使用的是与你屏幕型号相匹配的示例。
  • 检查电源供给：对于较大的屏幕（如 7.5 英寸），请确保电源在屏幕刷新期间能够提供足够的电流。

Q3：连接电池后开发板无法上电。

  • 硬件开关：确认板载拨动开关已切换到 ON 位置。
  • 电池连接：检查 JST 2.0mm 接插件的极性，确保与开发板设计相匹配。
  • 电池电量：确保电池有足够电量。尝试通过 USB-C 给电池充电。

Q4：SenseCraft Seeedash 固件烧录工具无法检测到我的开发板。

  • 按下 RESET：在烧录工具搜索设备时，尝试按下板载 RESET 按钮。
  • 检查 USB 线缆：确保你使用的是支持数据传输的 USB 线缆（而不仅仅是充电线）。
