XIAO ePaper Display Board - EN05 入门指南

XIAO ePaper Display Board EN05
立即获取 🖱️

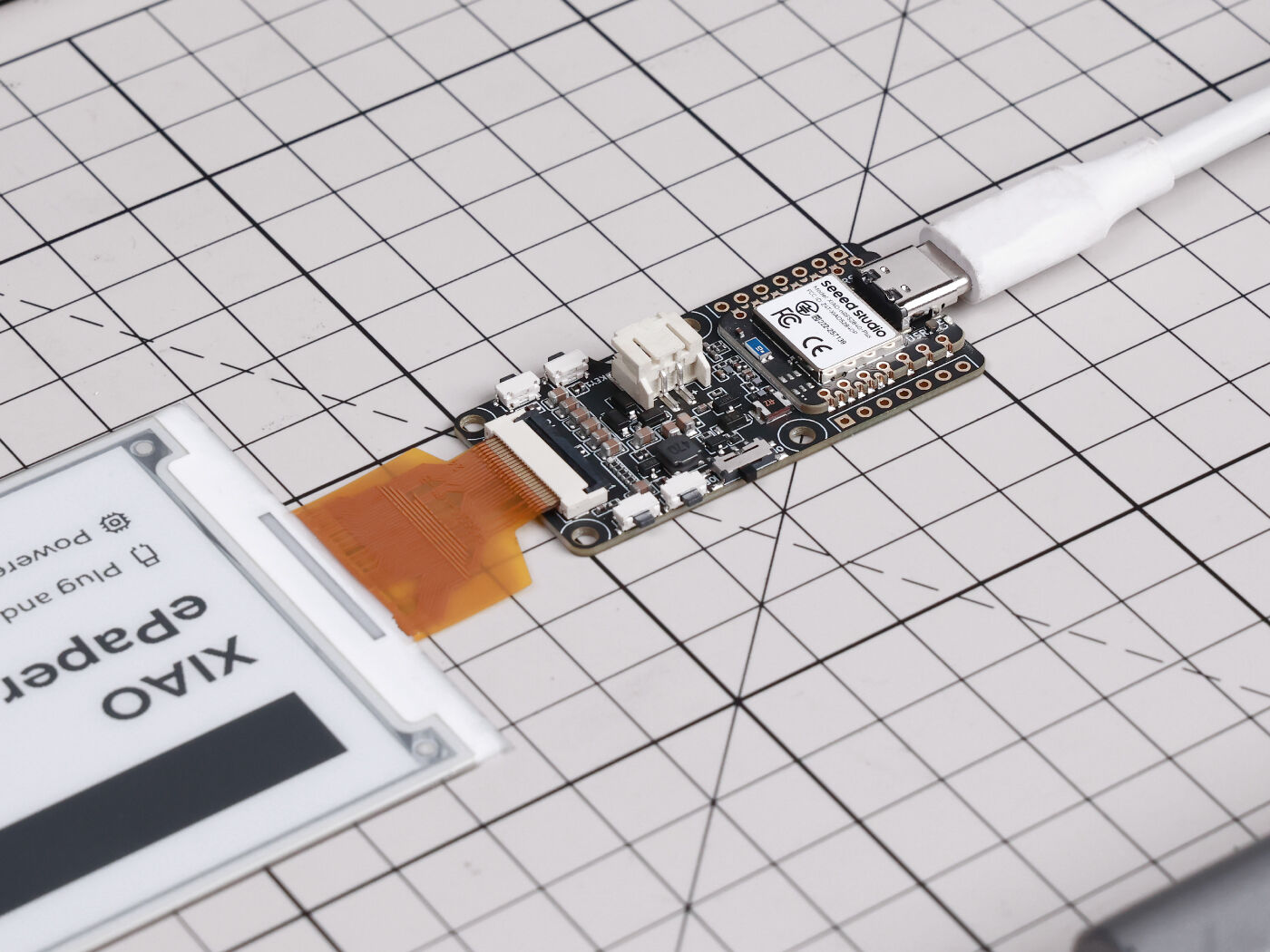

介绍​

由 XIAO nRF52840 Plus 提供算力，EN05 显示板支持多种 24-Pin ePaper 显示屏。它配备用于连接额外传感器的扩展 IO 端口、带电源开关的 JST 2.0 mm 电池接口、板载充电 IC，并集成了 3 个用户按键。非常适合超低功耗的 ePaper 项目，例如智能姓名牌、电子价签、会议室门牌和便携式信息看板。

特性​

  • 由 XIAO nRF52840 Plus 驱动： 连接兼容的 ePaper 显示屏即可立即工作，板载 NFC 接口可用于轻触配置、配对或触发内容更新。
  • 多样化显示支持： 兼容多种 24-Pin ePaper 显示屏，可满足不同项目对 24-Pin ePaper 显示屏的需求。
  • 扩展 IO 端口： 可连接额外的传感器，例如温湿度传感器，以增强功能。
  • 带开关的电池接口： 提供简单的电池连接并集成开关，实现高效的电源管理和节能。
  • 广泛的软件兼容性： 无论你偏好使用 Arduino 还是 PlatformIO 编程，这块驱动板都能满足需求，为你的项目提供最大灵活性。

规格参数​

参数描述
处理器XIAO nRF52840 Plus
无线Bluetooth 5.0
ePaper 接口SPI FPC 24-Pin 0.5mm
电池接口JST 2.0mm（3.7V 锂电池）
开关硬件电源滑动开关
按键1x 复位按键（侧边安装）
3x 用户按键（侧边安装）
PCB 厚度1.2mm

ePaper 板选择指南​

产品ePaper Display Board EN05ePaper Display Board EN04ePaper BreakoutePaper Driver Board
处理器XIAO nRF52840 PlusXIAO nRF52840 PlusXIAO 系列XIAO 系列
兼容的 ePaper 显示屏24 Pin ePaper24 Pin ePaper
50 Pin ePaper		24 Pin ePaper24 Pin ePaper
ePaper 接口FPC 24 Pin, 0.5mmFPC 24 Pin, 0.5mm
FPC 50 Pin, 0.5mm		FPC 24 Pin 0.5mmFPC 24 Pin 0.5mm
电池接口JST 2.0mmJST 2.0mm/JST 2.0mm
开关电池电源 ON/OFF电池电源 ON/OFF/电池电源 ON/OFF
按键1x 复位按键
3x 用户按键		1x 复位按键
3x 用户按键		//
扩展 IO 端口连接额外传感器/连接其他控制器连接额外传感器

应用场景​

  • 智能姓名牌：打造超低功耗的会议或员工胸牌，可显示姓名、日程或二维码，并通过 NFC 轻触配置内容更新。
  • 电子价签：构建电池供电的价签，在单次充电后可运行数月，仅在价格变更时刷新。
  • 会议室门牌：在会议室外显示房间状态、预订信息和即将开始的活动，同时保持极低功耗。
  • 环境传感仪表板：将扩展 IO 端口与温湿度等传感器结合，在始终可见的 ePaper 屏幕上显示实时环境数据。
  • 便携信息看板：携带轻量、由电池供电的显示屏，用于任务清单、笔记或参考信息，即使断电也能保持可读。

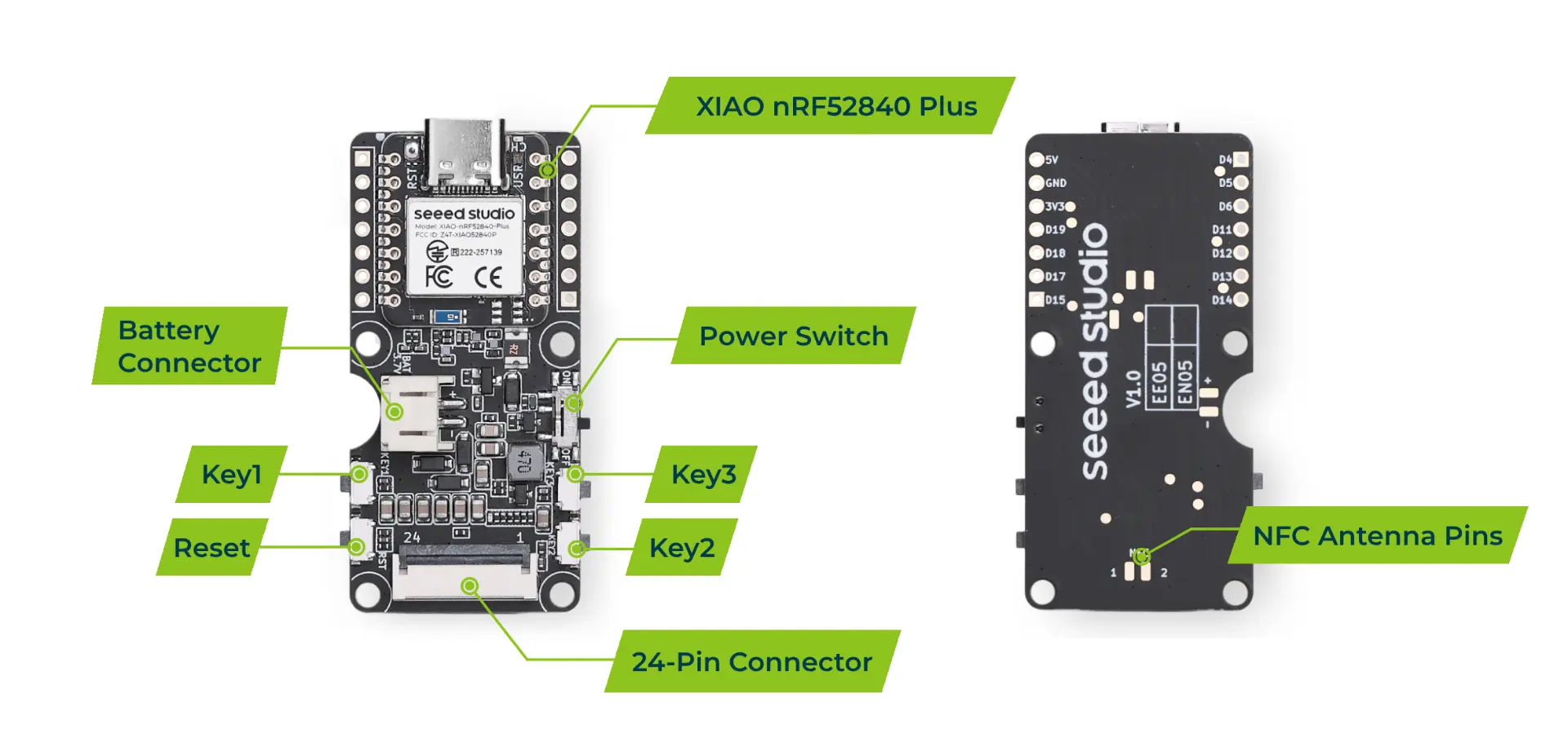

硬件概览​

支持的 ePaper 显示屏​

EN05 支持以下 24-Pin SPI ePaper 显示屏：

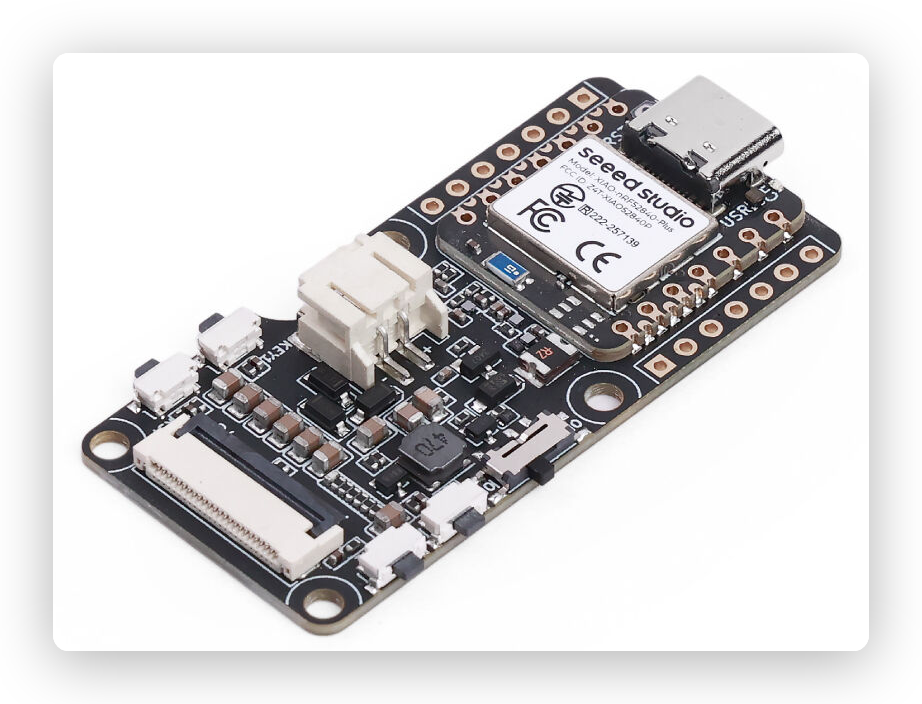

用户按键​

EN05 提供 3 个用户可编程按键，可用于多种控制用途。所有按键为低电平有效——按下时读取为 LOW，松开时读取为 HIGH。

在 EN05 上，这 3 个按键与 XIAO nRF52840 Plus 的连接如下：

KEY1KEY2KEY3
D1 / A1D2 / A2D9
note

用户按键是可编程的，可以配置为多种功能，例如页面切换、模式选择，或在你的 ePaper 项目中触发特定操作。

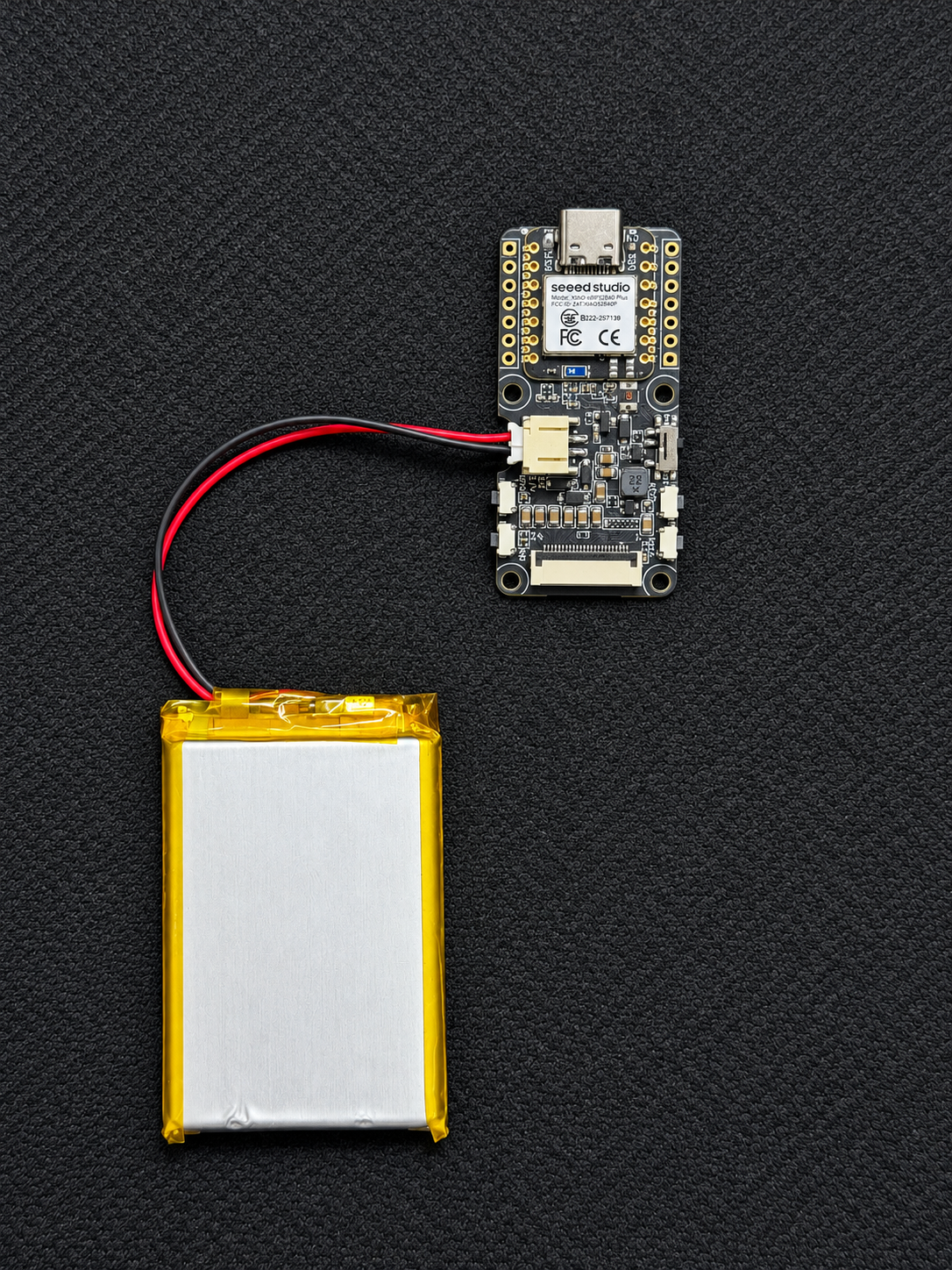

电池接口​

EN05 配备 JST 2.0 mm 电池接口和板载充电 IC，非常适合电池供电的低功耗 ePaper 项目。

使用 Arduino 入门​

安装 Seeed GFX2 库​

EN05 的所有 ePaper 示例都基于 Seeed_GFX2 Arduino 库构建，该库支持在支持的 ePaper 显示屏章节中列出的所有 ePaper 显示屏。下面的示例以 7.5-inch Monochrome ePaper (800 x 480) 为例。

步骤 1. 下载 Seeed_GFX2 库

访问 Seeed_GFX2 GitHub 仓库，点击绿色的 Code 按钮，并选择 Download ZIP 将库下载到你的电脑。

步骤 2. 将库添加到 Arduino IDE

打开 Arduino IDE，依次进入 Sketch → Include Library → Add .ZIP Library...，然后选择刚刚下载的 ZIP 文件。

配置并烧录程序​

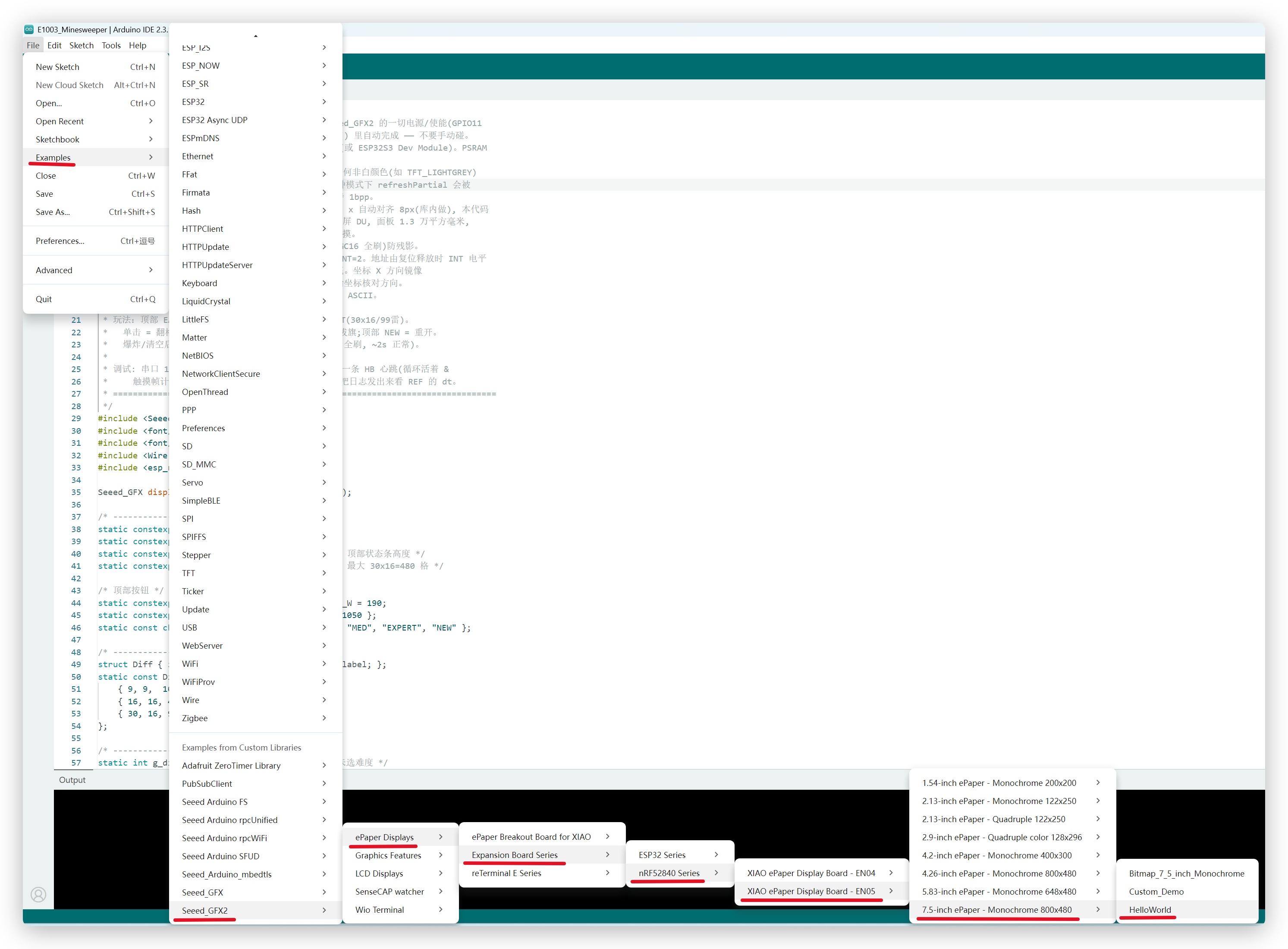

  1. 依次进入 File → Examples → Seeed_GFX2 → ePaper Displays → Expansion Board Series → nRF52840 Series → XIAO ePaper Display Board - EN05 → 7.5-inch ePaper - Monochrome 800x480 → HelloWorld。

  1. 如果你尚未配置 XIAO nRF52840 的开发板支持，请打开 Tools → Board → Boards Manager...，搜索 Seeed nRF52 Boards 并安装——注意这是常规的 Seeed nRF52 Boards 软件包，不是 Seeed nRF52 mbed-enabled Boards。有关详细的设置说明，请参考 XIAO BLE 软件设置指南。

  2. 在 Tools → Board 中选择 Seeed XIAO nRF52840 Plus。

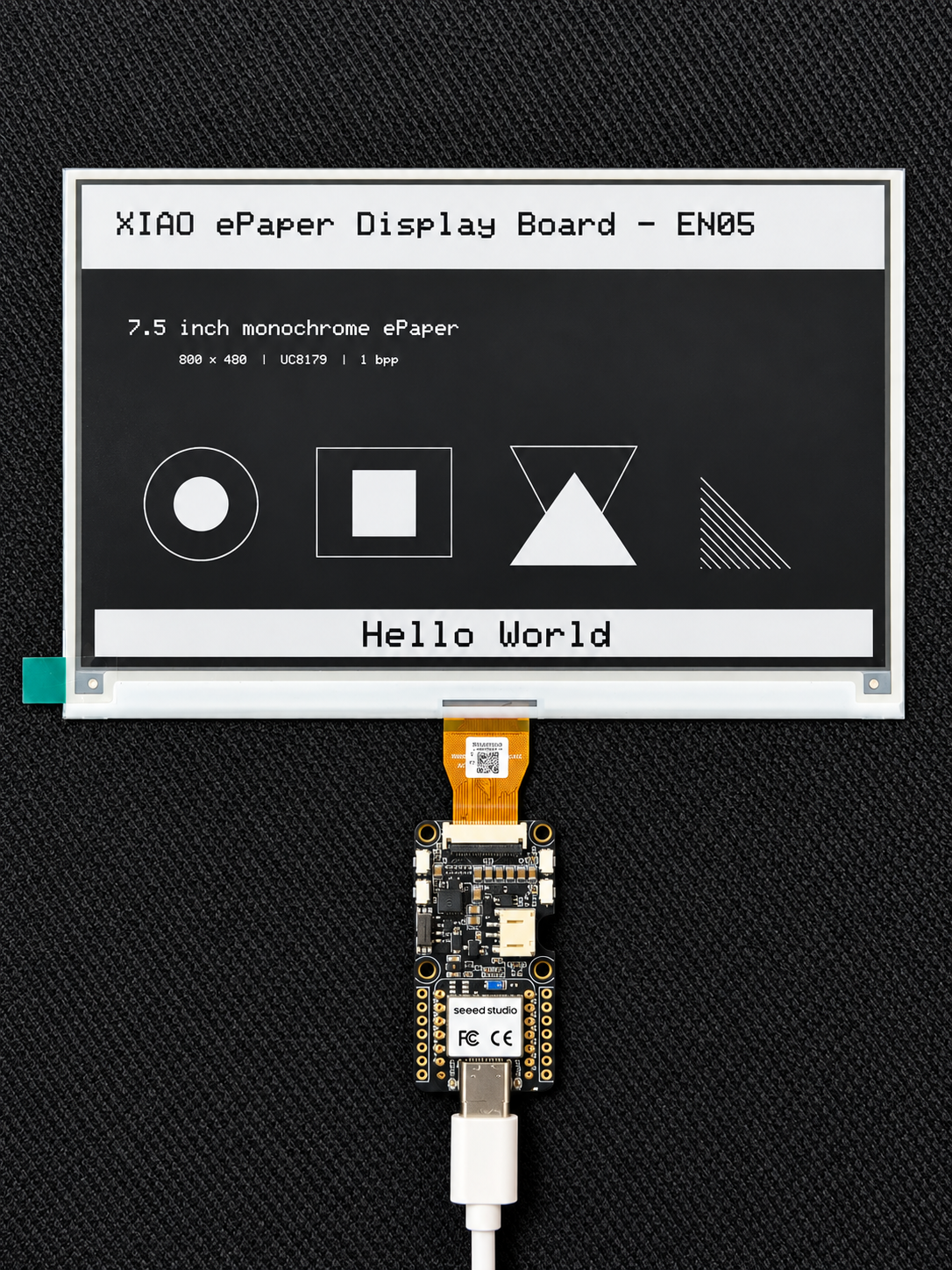

  1. 通过 USB Type-C 连接开发板，选择对应的串口，然后点击 Upload。上传完成后，电子墨水屏会刷新并显示示例程序。
note

以上示例路径以 7.5 英寸黑白屏为例。对于其他受支持的屏幕，只需在 XIAO ePaper Display Board - EN05 下选择与你的屏幕型号匹配的文件夹——每块屏幕都附带 HelloWorld、Bitmap_<screen_model>（例如 Bitmap_7_5_inch_Monochrome）和 Custom_Demo 示例。

软件概览​

基础按键读取示例​

此示例演示如何检测三个按键的按下，并在串口监视器中打印消息。

#include <Adafruit_TinyUSB.h> // Required for Serial on the Seeed nRF52 Boards core

// Button pin definitions (from the EN05 schematic V1.11)
// KEY1 = D1 / A1 / P0.03
// KEY2 = D2 / A2 / P0.28
// KEY3 = D9
const int KEY1_PIN = 1;
const int KEY2_PIN = 2;
const int KEY3_PIN = 9;

void setup() {
  // Initialize serial port
  Serial.begin(9600);
  while (!Serial) delay(10);

  // Configure all button pins as input with internal pull-up
  // Pin is HIGH when not pressed, LOW when pressed
  pinMode(KEY1_PIN, INPUT_PULLUP);
  pinMode(KEY2_PIN, INPUT_PULLUP);
  pinMode(KEY3_PIN, INPUT_PULLUP);

  Serial.println("nRF52840 Three-Button Detection Program Started");
  Serial.println("Press KEY1 / KEY2 / KEY3 to see output...");
}

// Helper function: check if a button is pressed (with debounce)
bool isButtonPressed(int pin) {
  if (digitalRead(pin) == LOW) {
    delay(50); // debounce
    if (digitalRead(pin) == LOW) {
      // Wait for release to prevent repeated triggers
      while (digitalRead(pin) == LOW) {
        delay(10);
      }
      return true;
    }
  }
  return false;
}

void loop() {
  if (isButtonPressed(KEY1_PIN)) {
    Serial.println("Hello. This is KEY1");
  }
  if (isButtonPressed(KEY2_PIN)) {
    Serial.println("Hello. This is KEY2");
  }
  if (isButtonPressed(KEY3_PIN)) {
    Serial.println("Hello. This is KEY3");
  }

  delay(10);
}

资源​

故障排查​

Q1：上电后电子墨水屏没有任何显示。

  • 检查 FPC 线缆方向。 确保电子墨水屏的 FPC 线缆插入方向正确。反向插入可能导致屏幕无显示，甚至损坏屏幕。
  • 按下 RESET 按钮。 在烧录固件或接通电源后，按一次复位按钮以触发屏幕刷新。

Q2：屏幕显示内容乱码或只部分刷新。

  • 确认屏幕型号选择。 在 Arduino 示例中，确保选择了与你的屏幕完全一致的型号（尺寸和颜色类型）。选择错误的型号会导致显示异常。
  • 等待完整刷新。 电子墨水屏使用完整刷新周期——在刷新过程中出现的局部刷新或残影是正常现象，刷新完成后会消失。

Q3：使用电池供电时，开发板无法上电。

  • 检查电源开关。 将电池电源开关拨到 ON 位置——当开关关闭时，开发板不会从电池取电。
  • 确认 JST 接插件极性。 确保 JST 2.0 mm 电池接插件以正确极性插入。电池极性反接可能损坏硬件。连接前请确认接插件上的 +/− 标记。
  • 给电池充电。 如果电池完全耗尽，开发板可能无法启动。请连接 USB Type-C 给电池充电后再尝试。

Q4：电脑无法识别开发板，或没有出现串口。

  • 按下 RESET 按钮。 在开发板通过 USB 连接电脑的情况下，按下并松开 RESET 按钮以重新枚举 USB 端口，然后再尝试。
  • 使用支持数据传输的 USB 线。 有些 USB 线仅供电，不支持数据传输。请更换为已知可用的数据线。
  • 检查 USB 接口。 尝试电脑上的其他 USB 接口——部分接口可能存在供电或驱动问题。

Q5：Arduino IDE 上传失败。

  • 选择正确的开发板。 进入 Tools → Board，确保选择的是 Seeed XIAO nRF52840 Plus，不要选择其他 XIAO 板卡型号。
  • 选择正确的端口。 进入 Tools → Port，选择与你的开发板对应的串口。如果没有端口出现，请检查 USB 线和连接情况。
  • 必要时进入 bootloader 模式。 如果上传持续失败，双击 RESET 按钮进入 bootloader 模式，然后重新选择端口并再次上传。
