XIAO 电子纸显示板 EE03 快速上手

介绍​

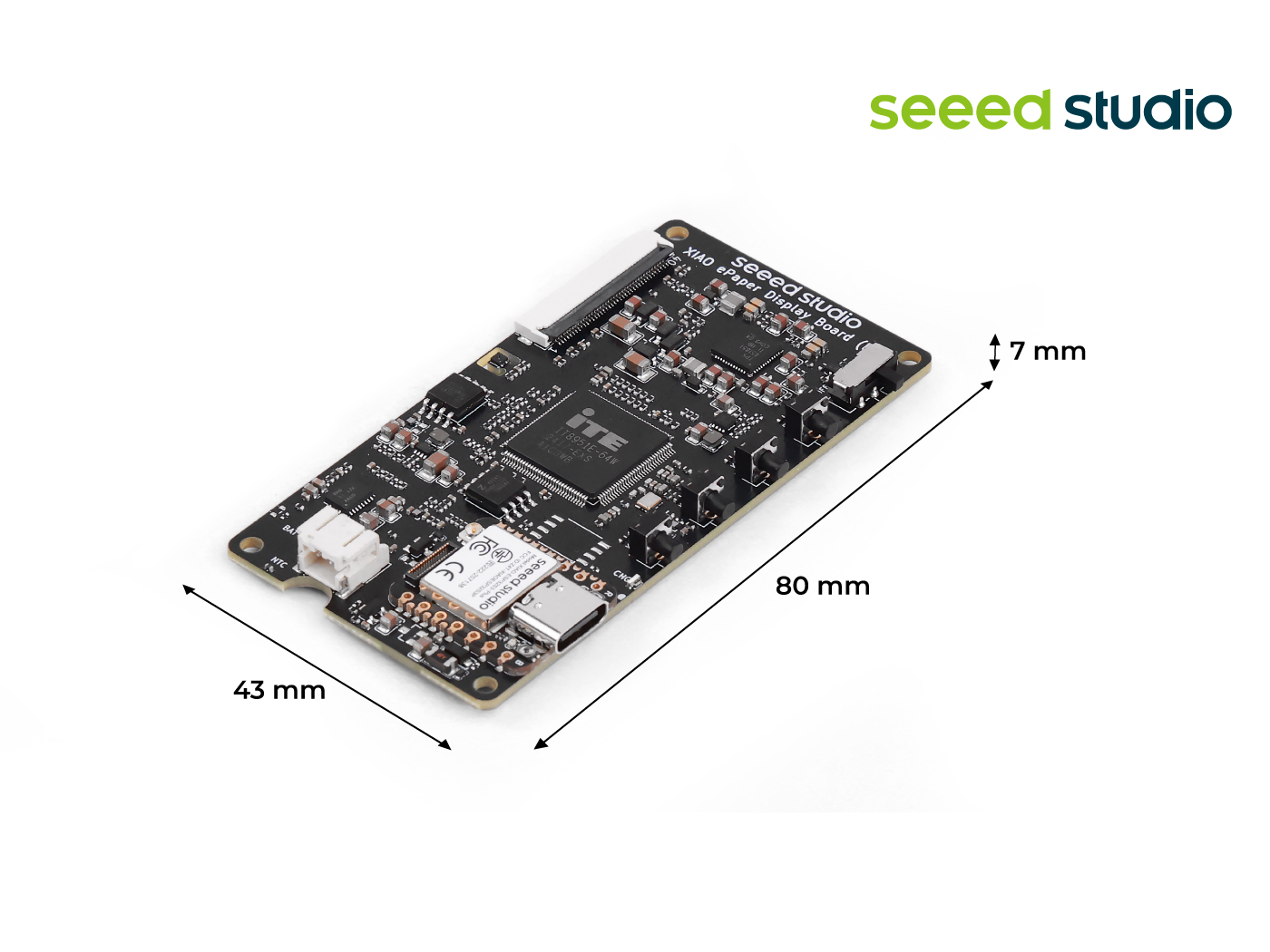

由 XIAO ESP32-S3 Plus 提供算力，电子纸驱动板 EE03 支持 10.3 英寸黑白电子纸显示屏。它配备带电源开关的 JST 2.0 mm 电池接口、内置充电 IC，并带有一个复位按键和三个用户按键。非常适合用于低功耗电子纸项目，例如数码相框和信息公告板。

特性​

  • 内置 XIAO ESP32-S3 Plus： 连接兼容的电子纸显示屏即可立即工作。
  • 专用 10.3 英寸黑白电子纸显示支持： 专为 10.3 英寸高速刷新电子纸显示屏设计，确保快速上手和稳定运行。
  • 支持高速刷新： 集成 T-CON 时序控制，确保精确的高速驱动，同时板载 SHT40 提供实时温度感应，用于波形补偿。
  • 带开关的电池接口： 提供简单的电池连接并集成电源开关，实现高效电源管理和节能。
  • 用户友好按键： 配备 1 个复位按键和 3 个用户可编程按键，为项目加速和自定义功能提供灵活性。
  • 预烧录 SenseCraft HMI 固件： 即插即用，直接搭配 SenseCraft HMI——我们的 AI 加持零代码 UI 设计平台。可从丰富模板中选择，或通过拖拽方式构建 UI（可选 AI 辅助），仅需几次点击即可部署到电子纸显示屏。

规格参数​

参数描述
处理器XIAO ESP32-S3 Plus
电子纸接口FPC 40 Pin 0.5mm
电池接口JST 2.0mm
开关电池电源 ON/OFF
电源供给- 3.7V 锂电池
- USB Type-C
按键- 1x 复位按键
- 3x 用户按键

应用场景​

  • 数字电子书阅读器： 提供纸质般的黑白阅读体验，支持 16 级灰度和快速刷新，实现更顺畅的翻页和更灵敏的内容更新。
  • 实时信息看板： 显示天气更新、日程安排、关键通知以及能耗、传感器状态或 KPI 等数据小组件。
  • 安防告警： 显示关于安防事件的告警和通知，例如运动检测或门/窗传感器触发。
  • 公共交通到站信息牌： 一目了然地显示实时公交/地铁到站时间、线路状态和服务提醒，方便日常通勤。

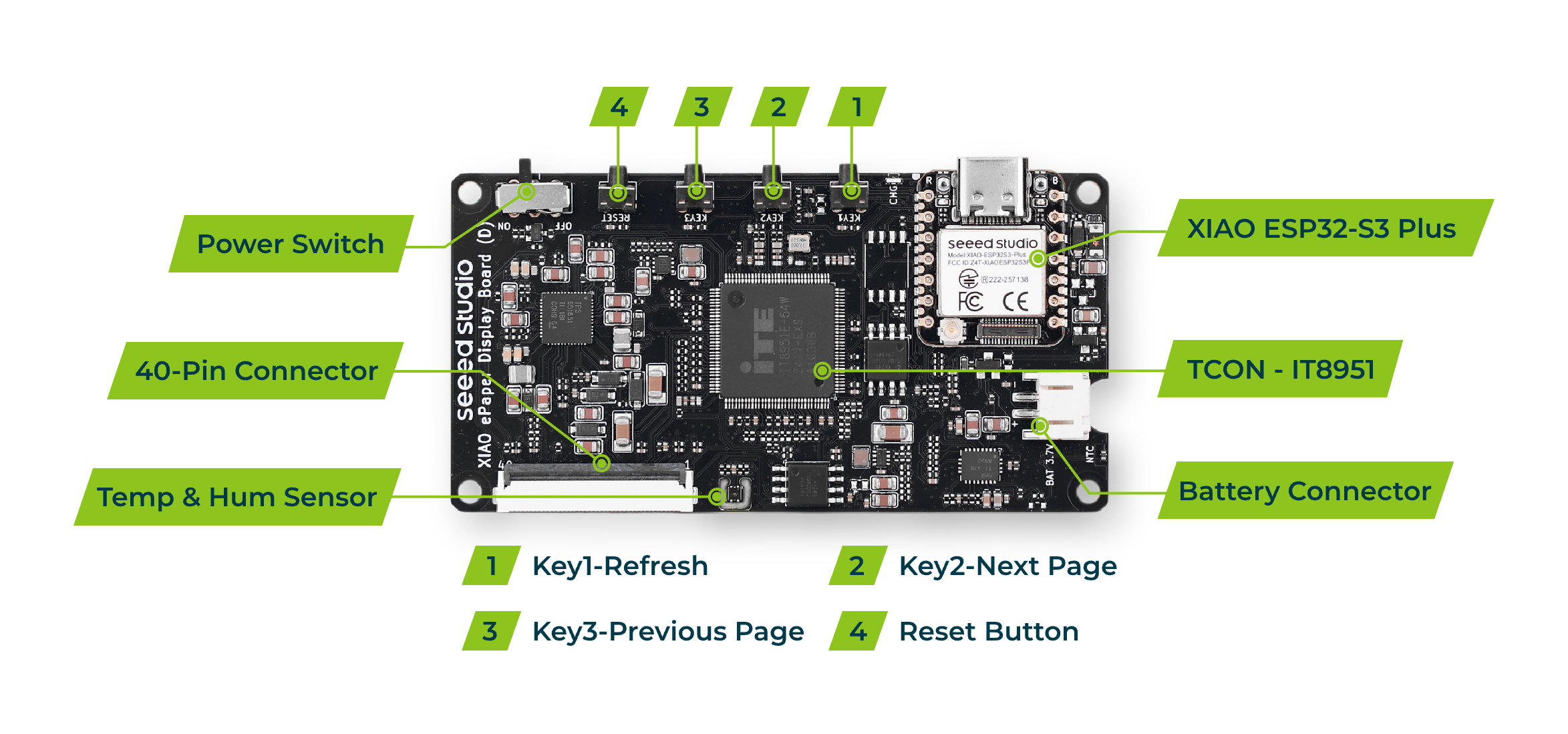

硬件概览​

  • USB Type-C：用于供电和固件烧录。
  • FPC 接口：用于连接电子纸显示屏。
  • 复位按键：用于复位开发板。
  • 用户按键：用于用户交互的可编程按键。
  • 电源开关：控制电池电源的开/关。
  • Boot 按键：用于进入 bootloader 模式。
  • LED 指示灯：用于指示电源和充电状态。
  • JST 接口：2 针 JST 2.0mm 接口，用于连接电池。

SenseCraft HMI 快速上手​

本节将指导你将 EE03 连接到 SenseCraft HMI 平台，从而可以轻松实现无线更新屏幕内容。

tip

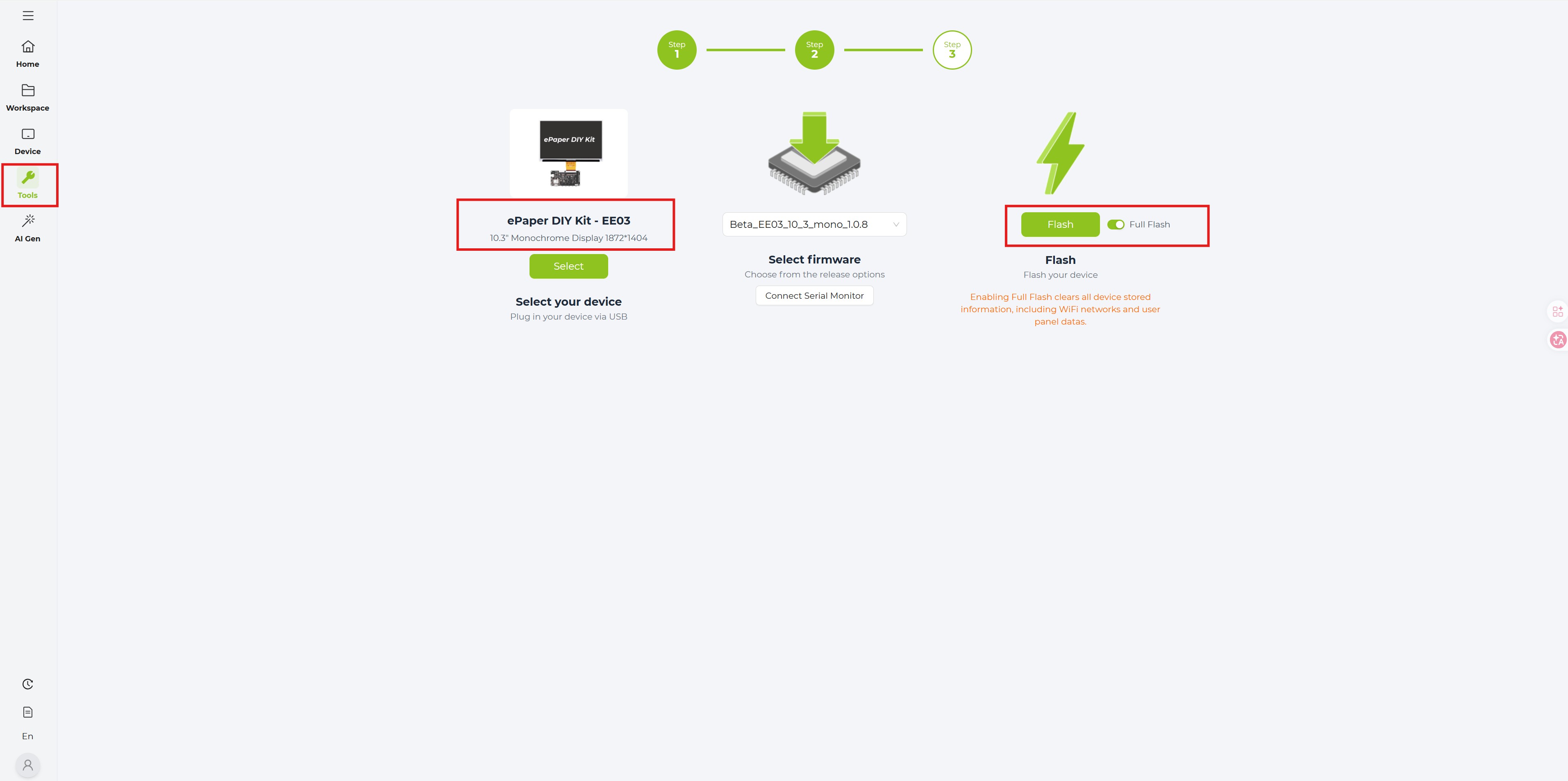

请注意，你需要先烧录 SenseCraft HMI EE03 固件，然后才能使用 SenseCraft HMI 平台。

设备安装​

步骤 1. 连接屏幕与驱动板 小心地将电子纸屏幕的 FPC 线缆连接到 EE03 驱动板上的接口，确保锁扣机构已牢固锁紧。

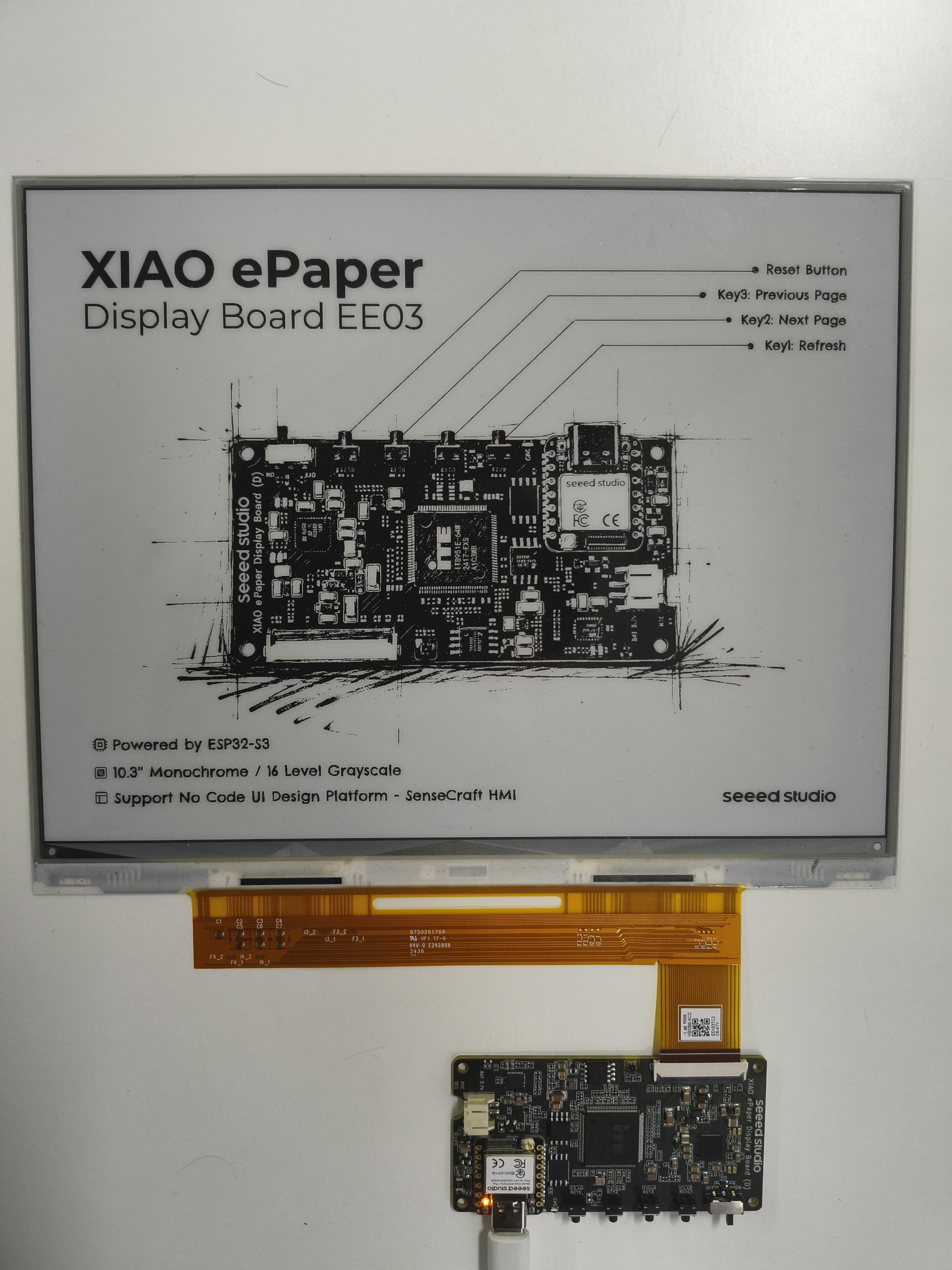

步骤 2. 上电 使用 USB Type-C 线将 EE03 板连接到电源（电脑或 USB 适配器）。上电后，屏幕会刷新并显示欢迎界面。

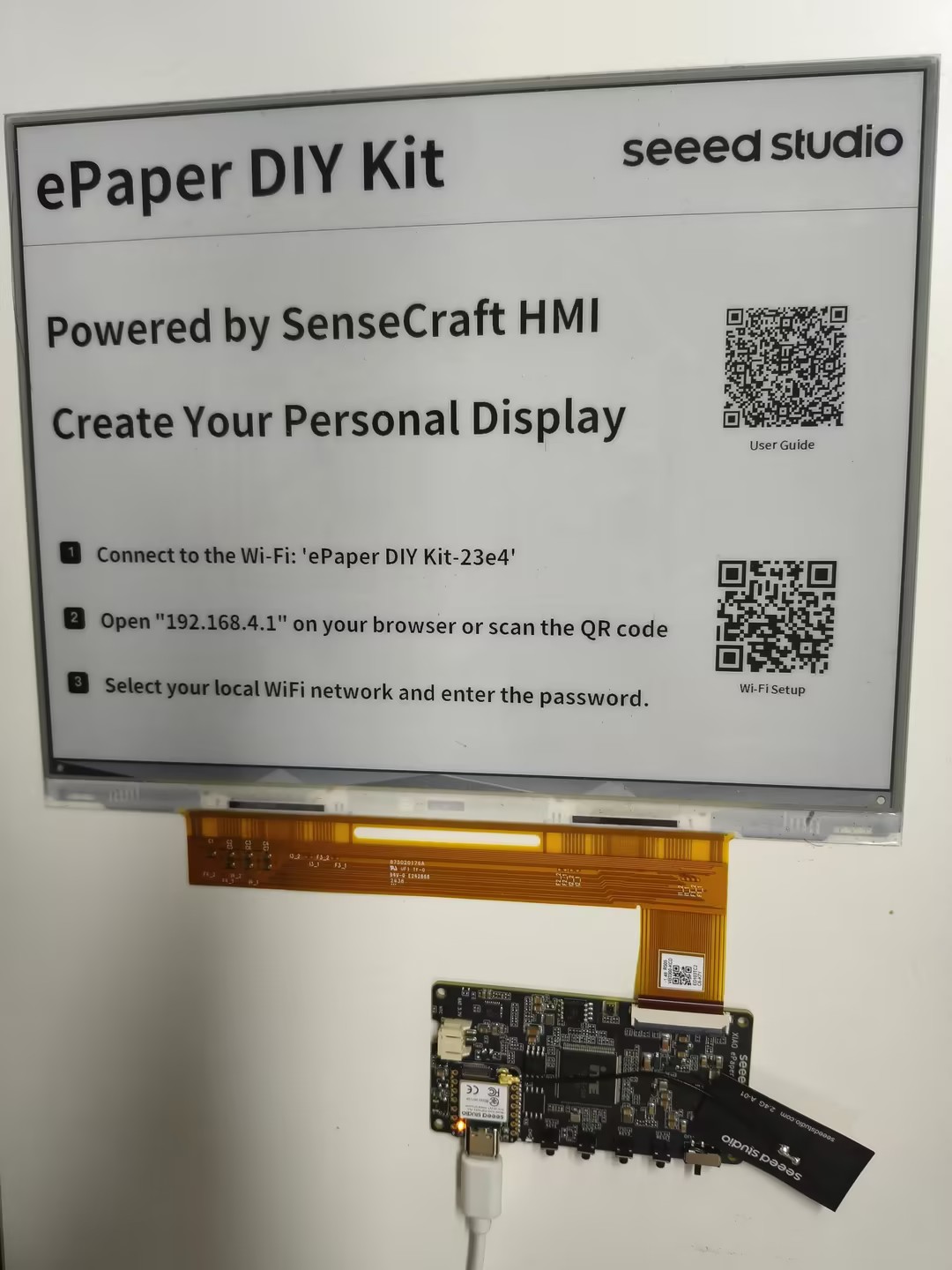

步骤 3. 进入网络配置模式 在欢迎界面之后，屏幕会自动刷新并显示网络配置界面，这表示设备已准备好连接 Wi-Fi。

网络配置​

步骤 4. 使用手机配置 Wi-Fi 使用手机扫描屏幕上显示的二维码。根据手机上的提示输入本地 Wi-Fi 的 SSID 和密码，将 EE03 连接到互联网。

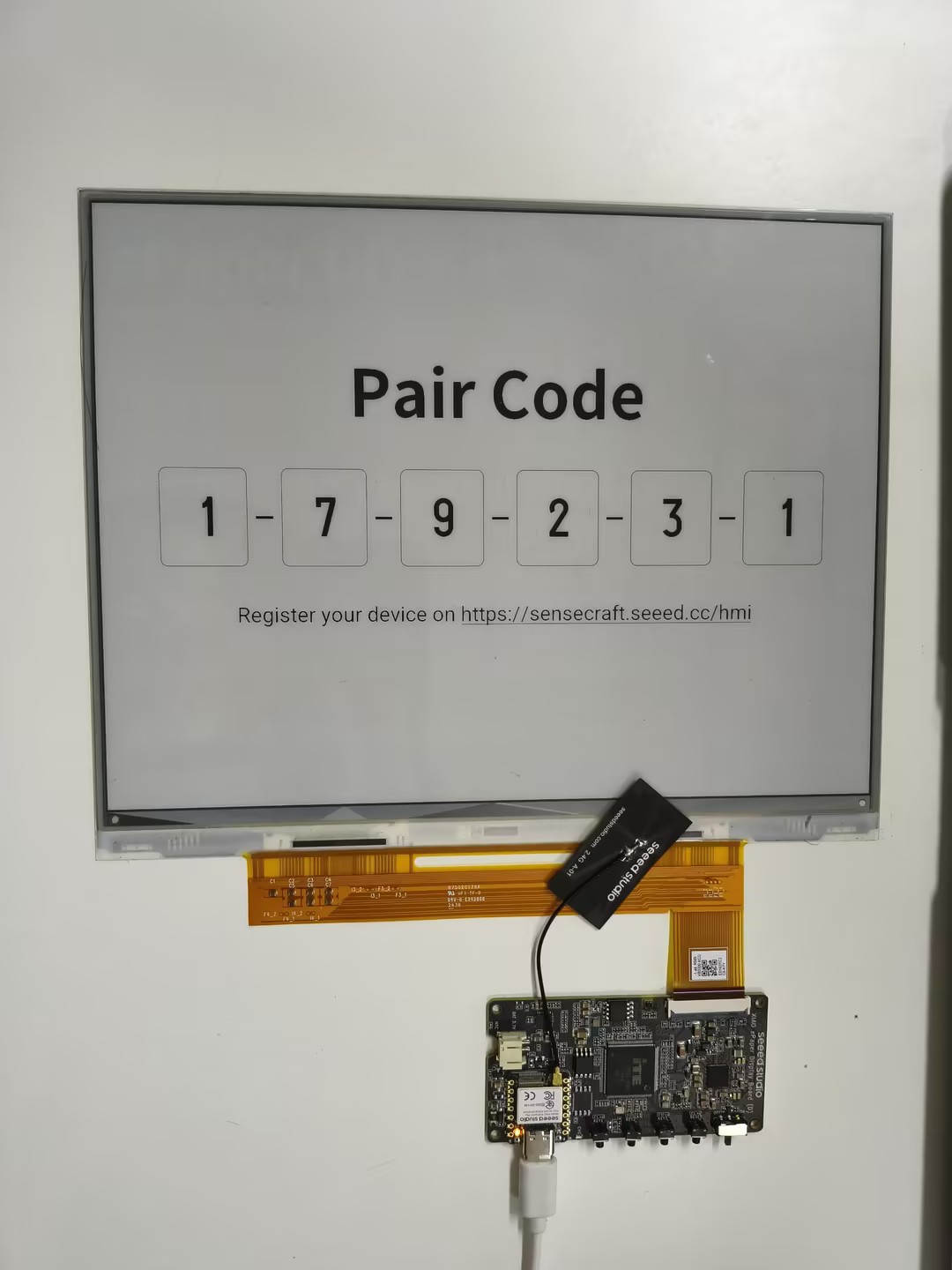

步骤 5. 获取配对码 网络配置成功后，屏幕会再次刷新并显示一个唯一的 Pairing Code。你将在下一步中用到此代码。

平台绑定与更新​

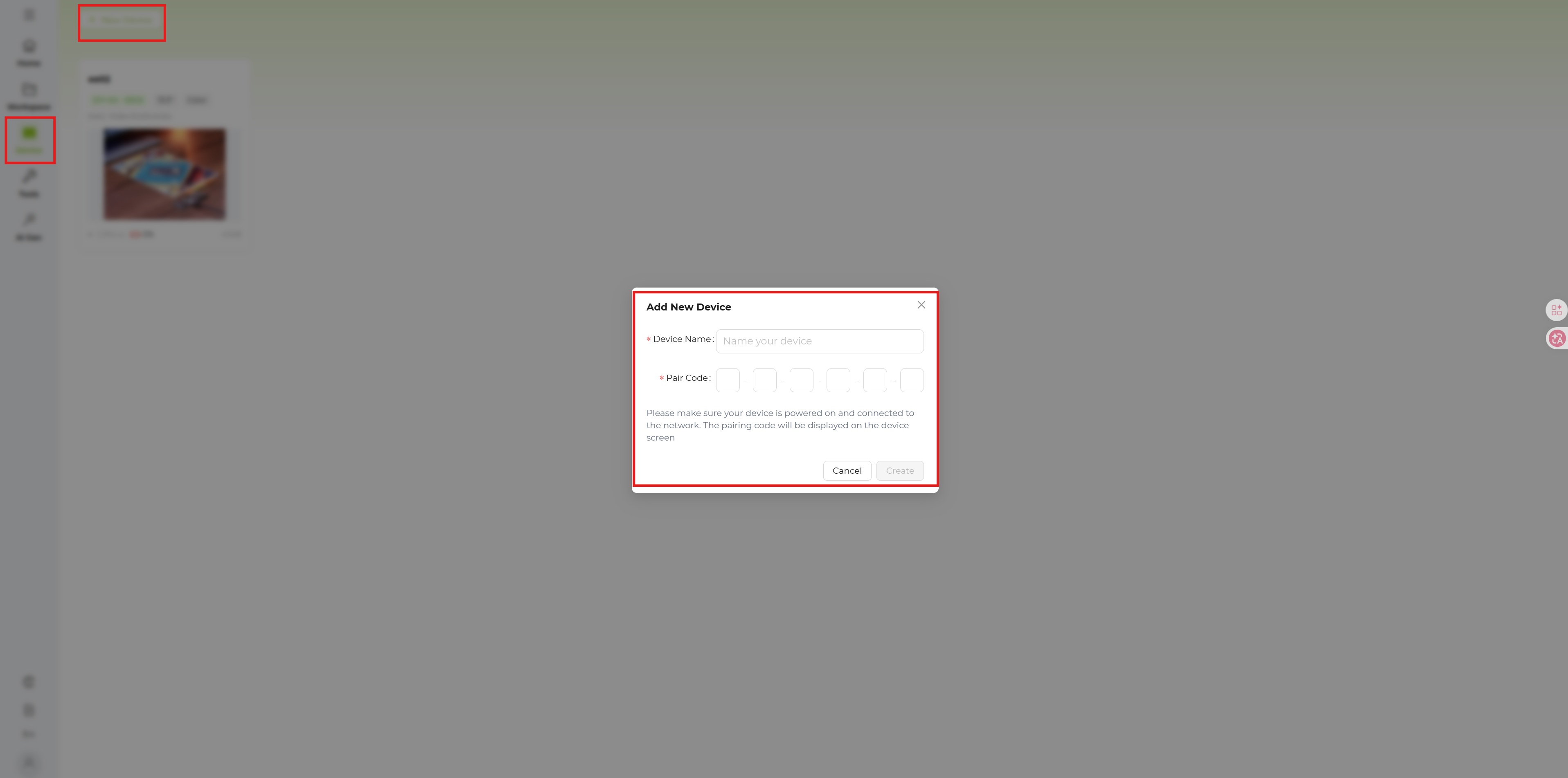

步骤 6. 在 SenseCraft HMI 上绑定设备 前往 SenseCraft HMI Platform。登录你的账号。进入设备管理页面并选择 "Add Device"。输入电子墨水屏上显示的 Pairing Code。

步骤 7. 创建并推送新界面

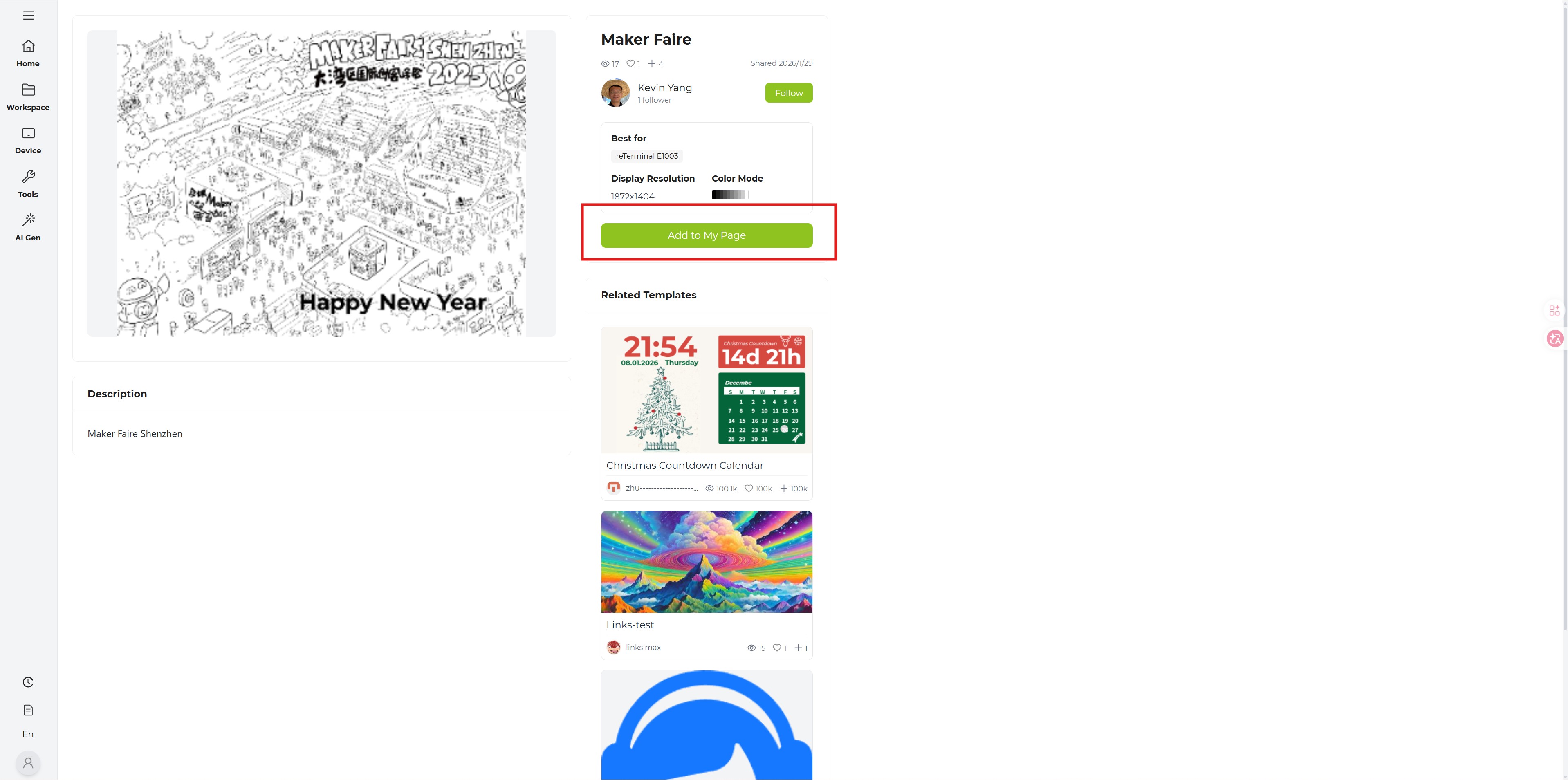

在 SenseCraft HMI 平台上，选择适用于 10.3 英寸屏幕的模板来创建新界面，或上传一张图片。

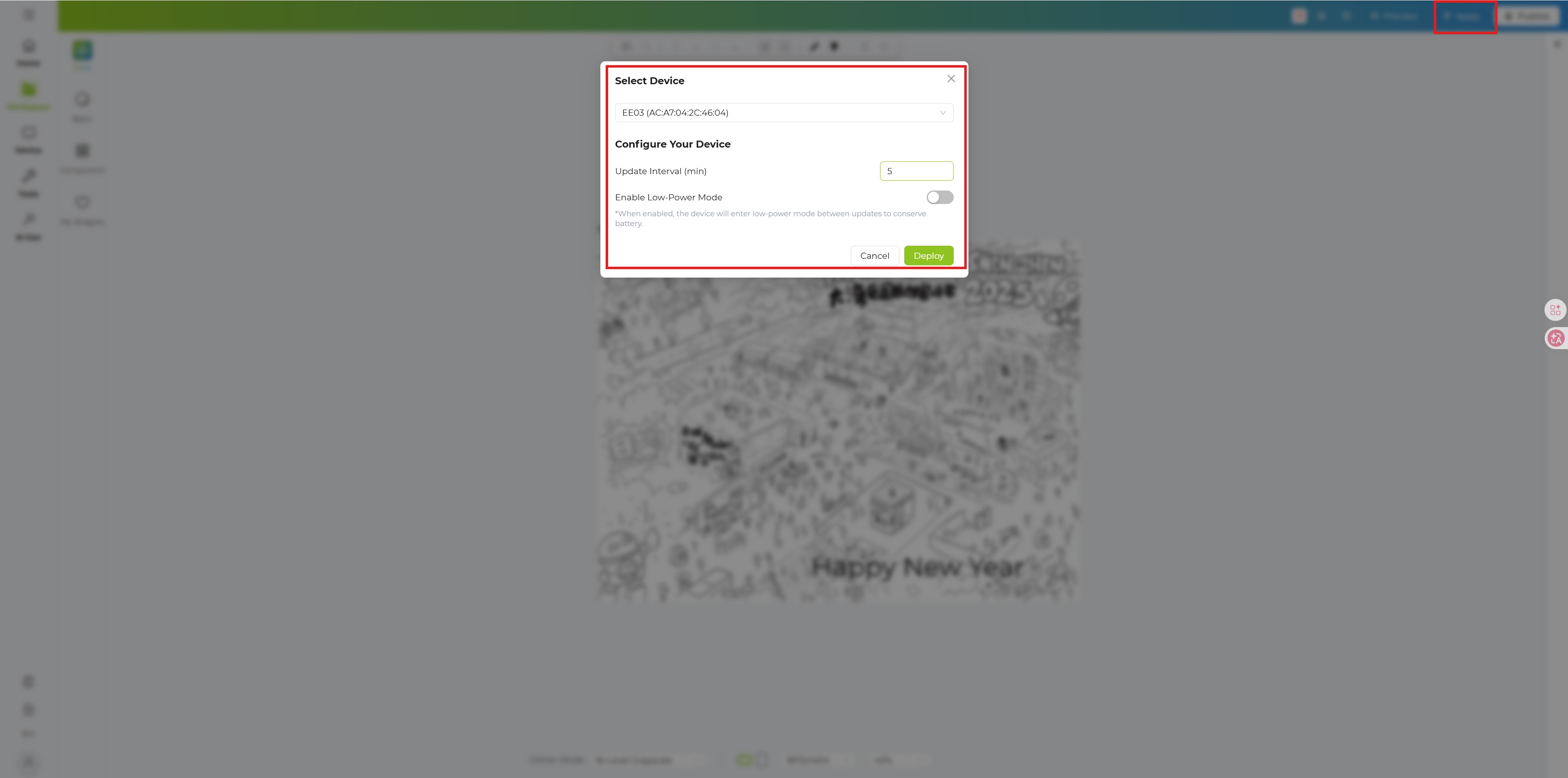

步骤 8. 应用你的图片 完成后，点击 "Apply" 按钮并选择你的 EE03 设备。

步骤 9. 在屏幕上显示 最后，EE03 将接收数据并刷新 10.3 英寸屏幕，显示你的新内容。

Arduino 快速上手​

安装 Seeed GFX 库​

tip

该库与 TFT 库功能相同，但与其不兼容。如果你已经安装了 TFT 库或其他类似的显示库，请先卸载它们。

从 GitHub 下载并安装 Seeed GFX 库。

向下滚动并打开此链接。

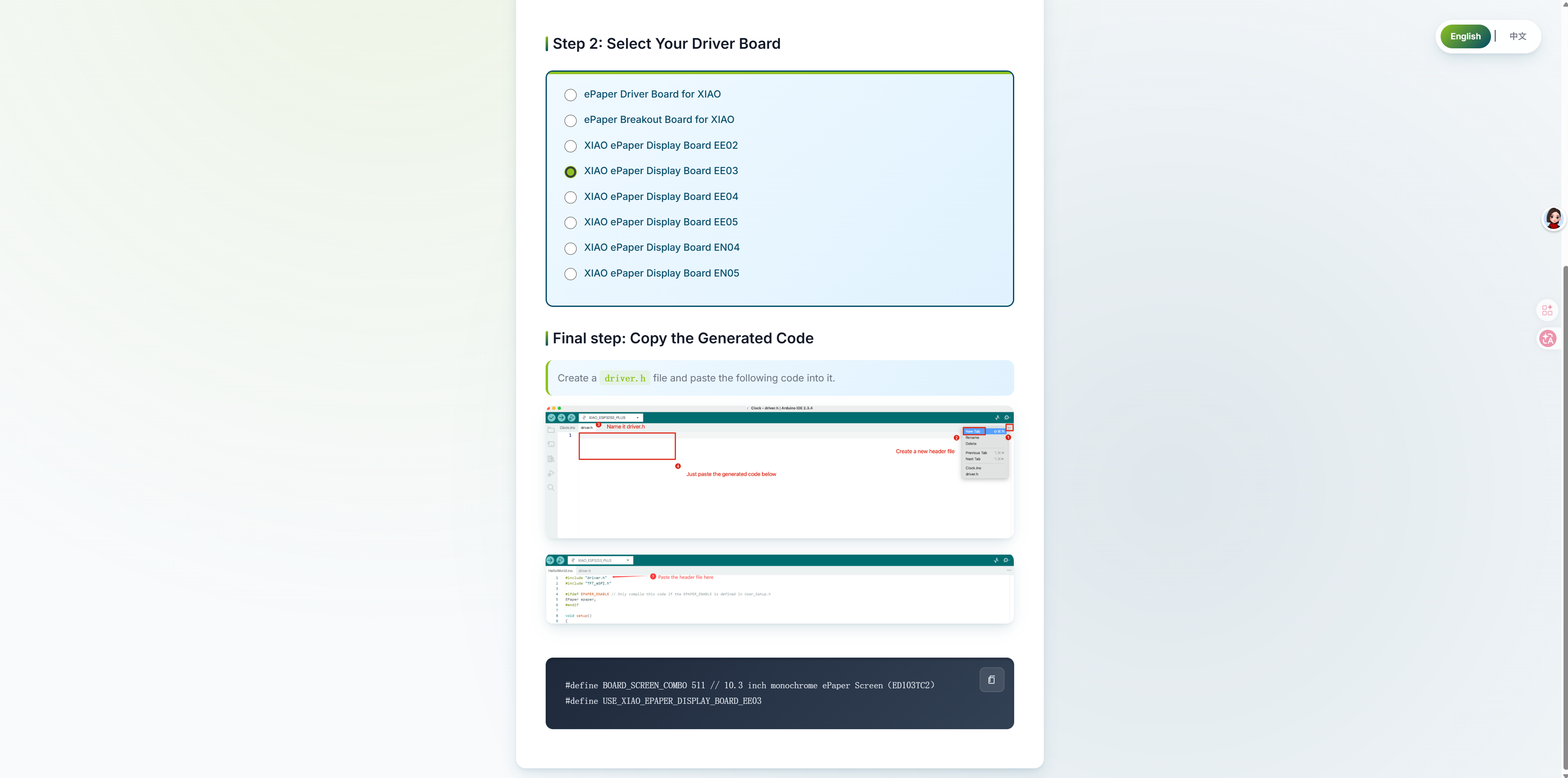

选择你的设备类型，它会生成一些代码。复制这些代码，我们稍后会用到。

tip

如果选择错误，屏幕将不会显示任何内容。

所以请务必确认你选择了正确的设备或器件类型。

下载库之后，依次点击 Sketch -> Include Library -> Add .ZIP Library，然后选择下载好的库文件。

配置并烧录程序​

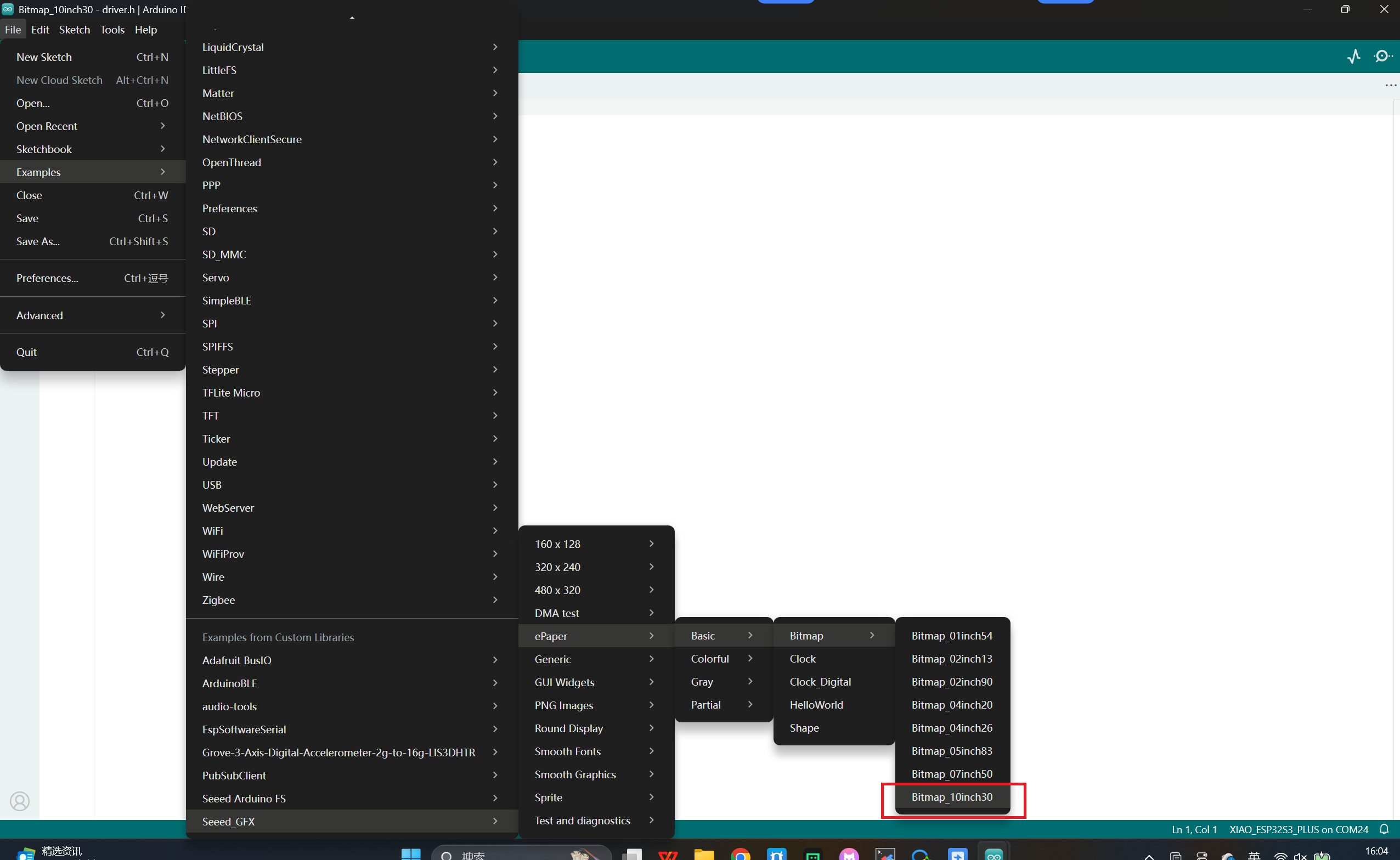

选择图中所示的示例

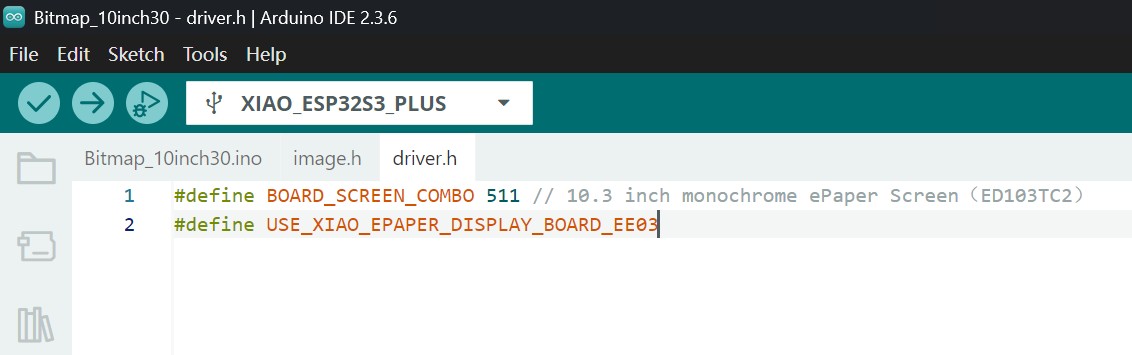

新建一个 "driver.h" 文件，并将这些代码粘贴进去。代码应类似如下：

#define BOARD_SCREEN_COMBO 511 // 10.3 inch monochrome ePaper Screen（ED103TC2）
#define USE_XIAO_EPAPER_DISPLAY_BOARD_EE03

之后，依次点击 Tools -> Board -> XIAO ESP32S3 Plus 和 Tools -> Port -> Select the port your board is connected to。

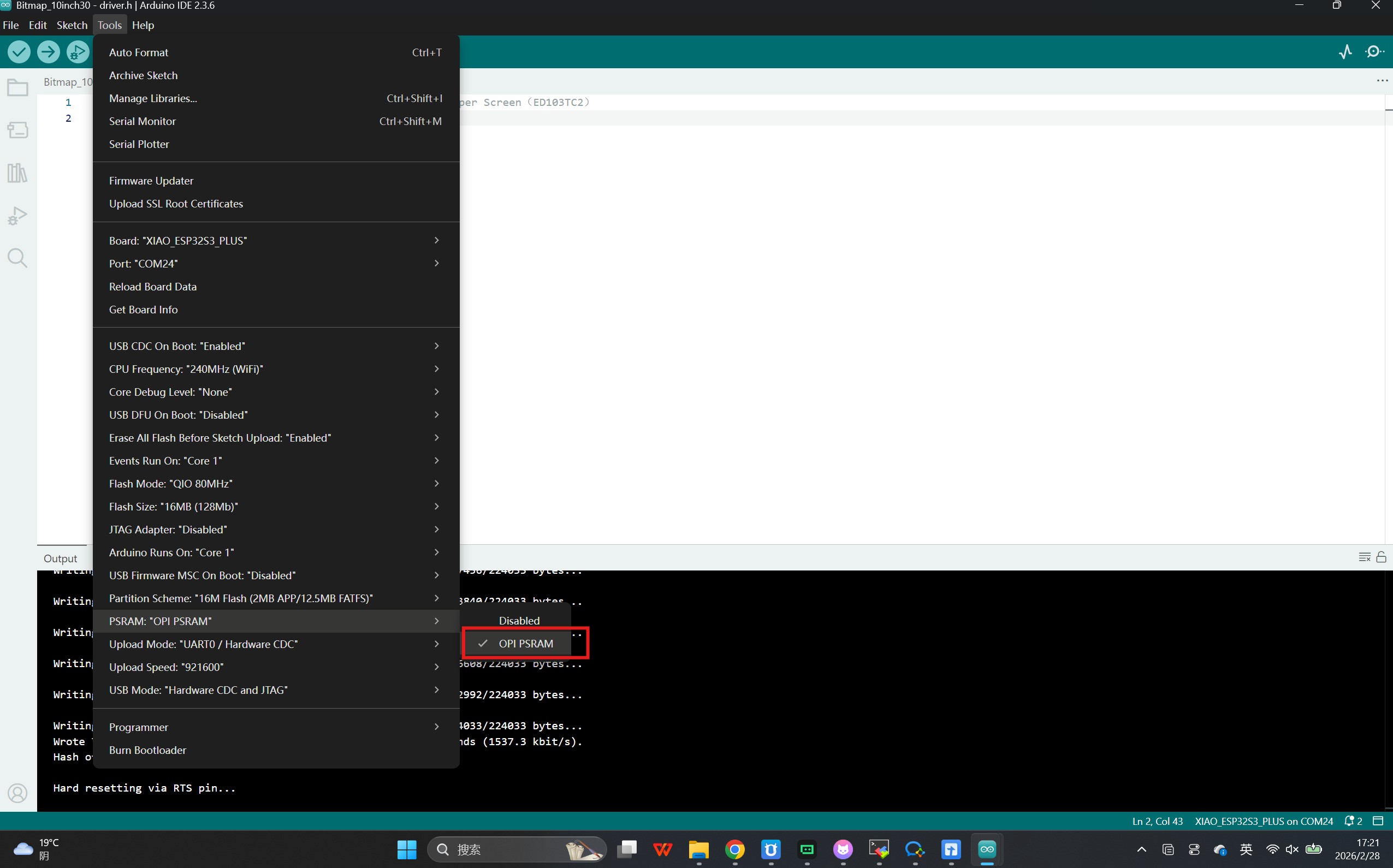

请注意必须启用 PSAM。

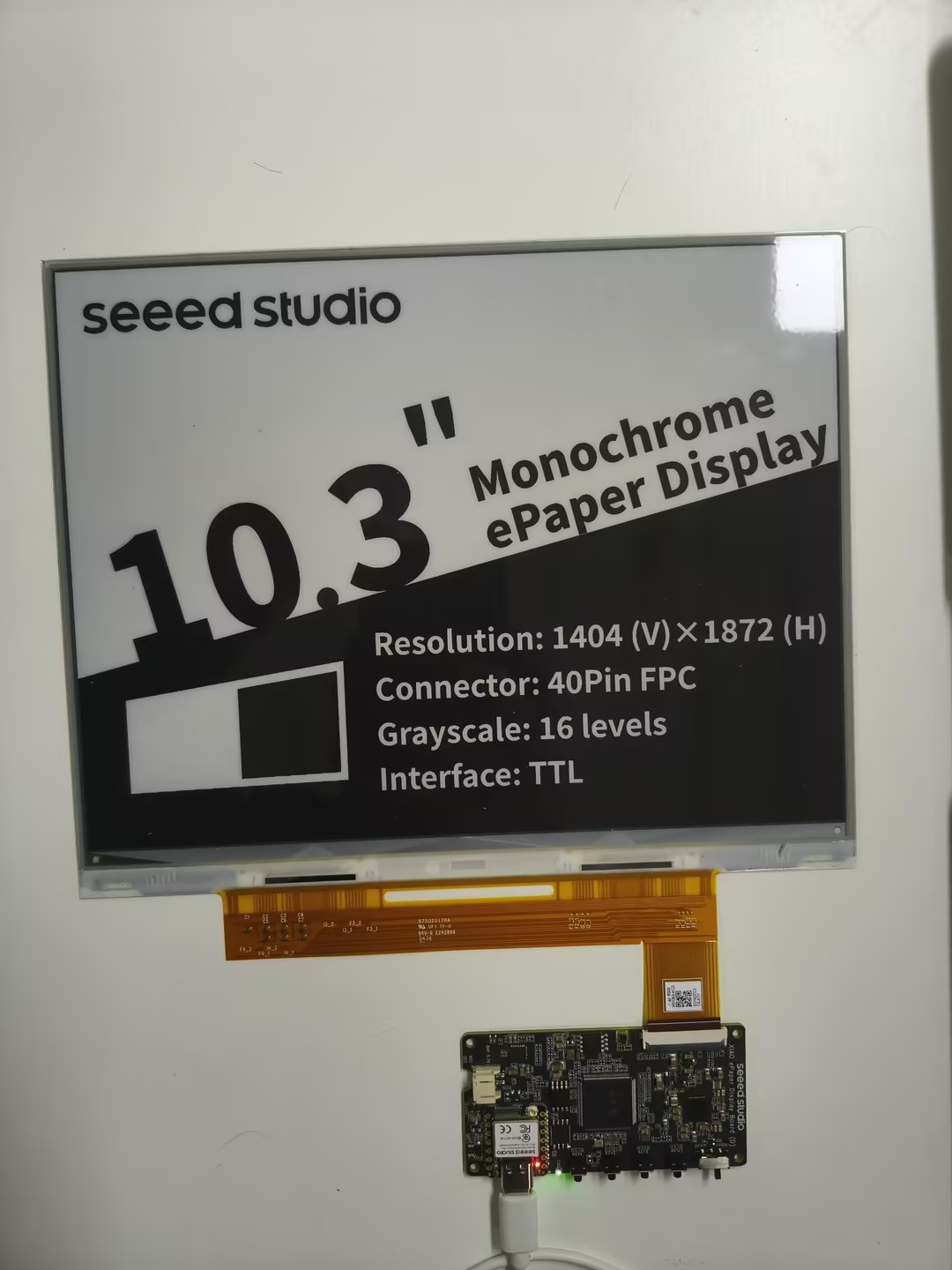

然后点击 Upload 上传代码。 现在你就可以在电子纸屏幕上看到反馈了！下面是 Bitmap 示例的显示效果。

故障排查​

Q1：上电后屏幕没有刷新。

  • 检查 FPC 线缆是否正确插入并锁紧。
  • 确认 USB Type-C 线缆提供的电源是否充足。
  • 按下 Reset 按键重新启动开发板。

Q2：Wi-Fi 配置失败。

  • 确认你的 Wi-Fi 网络为 2.4GHz。
  • 检查 Wi-Fi 密码是否输入正确。

Q3: 屏幕显示模糊或有残影。

  • 如果长时间未刷新屏幕或电源供电不稳定，可能会出现这种情况。请尝试通过 HMI 平台再次刷新屏幕。
