reBot Arm B601 视觉夹取 Demo

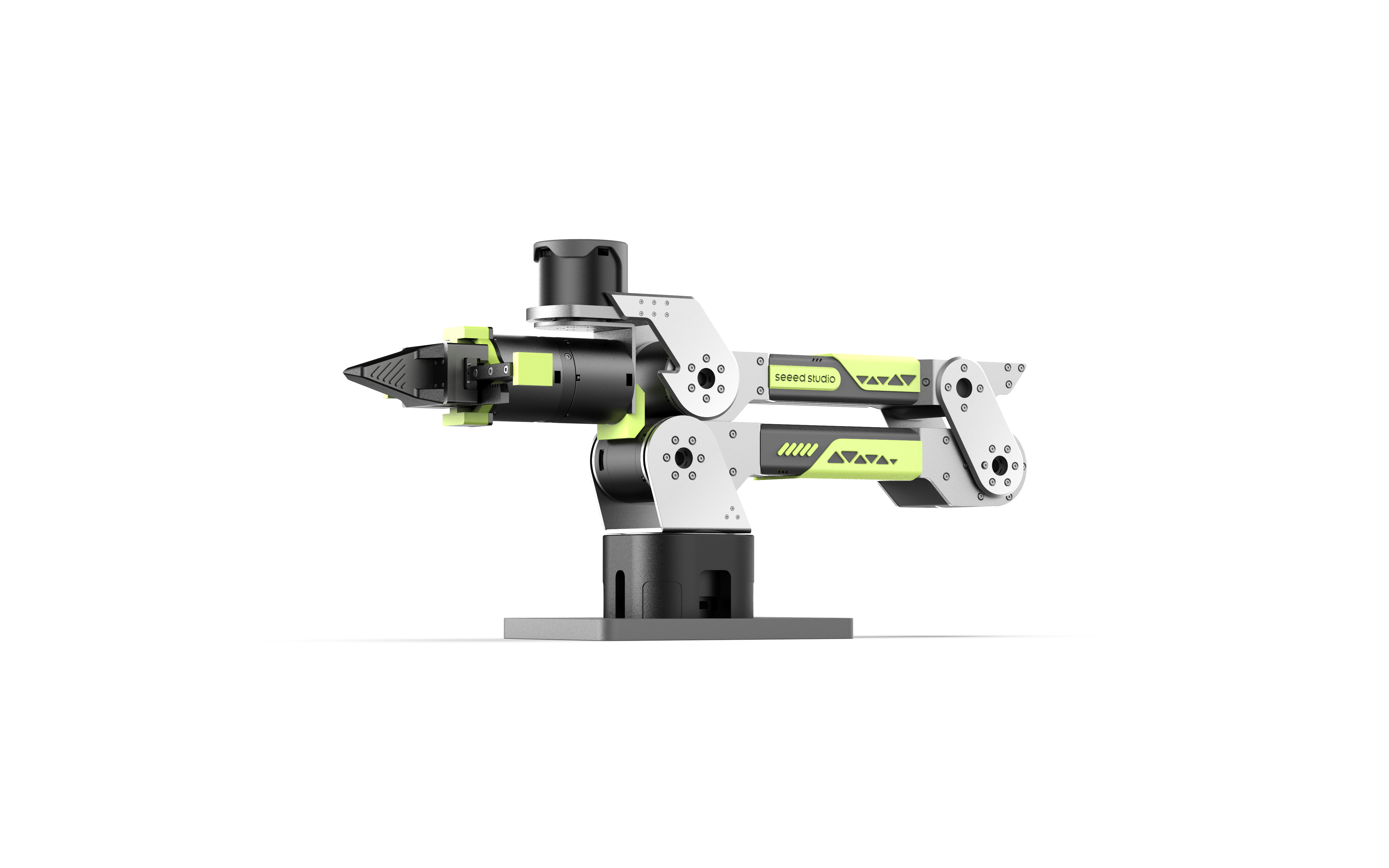

reBot Arm B601

深度感知 · 目标检测 · 手眼标定 · 自主抓取 · 全开源

YOLO 是一类广泛使用的实时目标检测模型，能够在单次前向推理中同时完成目标定位与类别识别。本教程基于 YOLO、RGB-D 深度相机和 reBot Arm B601-DM 搭建一个可运行的桌面视觉夹取 Demo，并完成从环境安装、相机接入、手眼标定到抓取调试的完整流程。

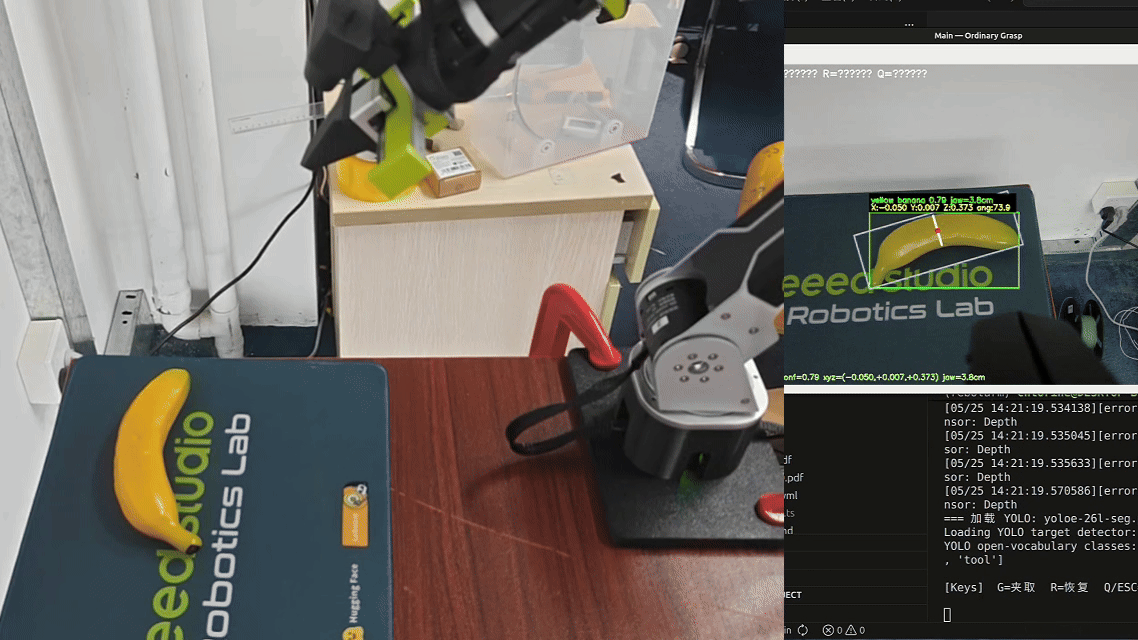

reBot Arm B601-DM 视觉夹取 Demo

项目介绍

reBot Arm B601 视觉夹取 Demo 是基于 reBot Arm B601 机械臂控制库与 RGB-D 深度相机的视觉抓取算法演示项目。系统支持 B601 的 DM 与 RS 两种机械臂配置，通过 YOLO 模型实时识别桌面物体，利用 OBB 最小外接矩形估计夹取姿态，经手眼标定将相机坐标系下的抓取点变换到机械臂基坐标系，最终驱动机械臂完成自主抓取。

核心功能

📷 深度感知 — 支持 Orbbec Gemini 2 与 RealSense D435i / D405 等 RGB-D 深度相机
🔍 目标检测 — 基于 YOLO 模型识别，支持开放词汇自定义类别
📐 姿态估计 — OBB 最小外接矩形短轴方向估计夹爪朝向，深度分位数估计抓取高度
🔄 坐标变换 — TSAI 手眼标定（Eye-in-Hand），将相机系抓取点变换到机械臂基坐标系
🦾 运动执行 — reBotArm_control_py IK + 轨迹控制器，内置夹爪力控状态机

硬件配置

组件	型号 / 要求
机械臂	reBot Arm B601（DM / RS 两种配置）
深度相机	Orbbec Gemini 2、Intel RealSense D435i / D405
通信接口	USB2CAN 串口桥接器（机械臂）；USB 3.0（相机）
主机	Ubuntu 22.04+，Python 3.10，x86_64

接线说明

将深度相机通过 USB 3.0 连接到主机。
将 USB2CAN 适配器连接到机械臂 CAN 总线。
确认 24V 电源、相机和机械臂全部连接可靠。
配置权限：

sudo chmod a+rw /dev/bus/usb/*/*   # 深度相机 USB 权限
sudo chmod 666 /dev/ttyUSB0        # USB2CAN（端口号按实际调整）

环境安装

项目	要求
操作系统	Ubuntu 22.04+
Python	3.10
推荐环境	conda
推荐工作区目录名	`rebot_grasp`
推荐 conda 环境名	`rebotarm`

Step 1. 克隆仓库

优先使用 Seeed-Projects 官方仓库：

git clone https://github.com/Seeed-Projects/reBot-DevArm-Grasp.git rebot_grasp
cd rebot_grasp

也可以使用当前开发仓库：

git clone https://github.com/EclipseaHime017/reBot-DevArm-Grasp.git rebot_grasp
cd rebot_grasp

Step 2. 创建并配置 conda 环境

conda env create -f environment.yml
conda activate rebotarm

tip

如果你想使用其他环境名，可以将命令中的 rebotarm 替换为自定义名称。

Step 3. 安装机械臂控制库

git clone https://github.com/vectorBH6/reBotArm_control_py.git sdk/reBotArm_control_py
cd sdk/reBotArm_control_py
pip install -e .
cd ../..

如果 pip install -e . 报 Multiple top-level packages discovered in a flat-layout，请在 reBotArm_control_py 的 pyproject.toml 中加入显式包发现配置，然后重新执行 pip install -e .：

[build-system]
requires = ["setuptools>=61.0", "wheel"]
build-backend = "setuptools.build_meta"

[tool.setuptools.packages.find]
include = ["reBotArm_control_py*"]

视觉抓取程序会读取该 SDK 配置，并自动选择对应的机械臂控制模式与夹爪参数。

Step 4. 安装深度相机 SDK

本项目支持 Orbbec Gemini 2 与 RealSense D435i / D405 等 RGB-D 深度相机。请根据实际使用的相机安装对应 SDK；如果当前环境已经能正常导入相机驱动，可跳过本步骤。

Orbbec Gemini 2

Orbbec Gemini 2 依赖 pyorbbecsdk（Orbbec SDK v2 的 Python 版本）。优先推荐直接安装预编译 Python 包：

方式一：通过 pip 安装（推荐）

pip install pyorbbecsdk2

方式二：从 GitHub 获取

# 安装编译依赖
sudo apt-get install -y cmake build-essential libusb-1.0-0-dev

cd sdk
git clone https://github.com/orbbec/pyorbbecsdk.git
cd pyorbbecsdk
pip install -e .

对于中国大陆用户可以使用

git clone https://gitee.com/orbbecdeveloper/pyorbbecsdk.git

源码安装时，请先通过 CMake 编译生成原生扩展，确保 install/lib 中已有 pyorbbecsdk*.so 和 Orbbec 动态库，再执行 pip install -e .。

注意，如果上述安装过程中均发生错误导致安装失败，请参考下方Orbbec官方文档进行安装操作。

tip

首次使用建议安装 udev 规则：

sudo bash scripts/install_udev_rules.sh
sudo udevadm control --reload-rules
sudo udevadm trigger

验证安装

python -c "import pyorbbecsdk; print('pyorbbecsdk OK')"

OrbbecViewer（可选，用于验证相机）

下载预编译包后运行 OrbbecViewer，可在运行 Demo 前确认相机连接和深度流正常。

GitHub：https://github.com/orbbec/OrbbecSDK_v2/releases
Gitee：https://gitee.com/orbbecdeveloper/OrbbecSDK_v2/releases

RealSense D435i / D405

RealSense 相机依赖 pyrealsense2。通常可以直接通过 pip 安装：

pip install pyrealsense2
python -c "import pyrealsense2; print('pyrealsense2 OK')"

如果系统需要完整的 RealSense 工具链或 udev 规则，请参考 RealSense SDK 官方文档安装 librealsense2。

SDK 资料汇总

资料	链接
Gemini 2 产品页	https://www.orbbec.com.cn/index/Product/info.html?cate=38&id=51
开发资料总链接	https://www.orbbec.com.cn/index/Download2025/info.html?cate=121&id=1
Orbbec SDK v2	https://github.com/orbbec/OrbbecSDK_v2
SDK v2 API 文档	https://orbbec.github.io/docs/OrbbecSDKv2_API_User_Guide/
pyorbbecsdk	https://github.com/orbbec/pyorbbecsdk
pyorbbecsdk 文档	https://orbbec.github.io/pyorbbecsdk/index.html
ROS2 Wrapper	https://github.com/orbbec/OrbbecSDK_ROS2/tree/v2-main
Intel RealSense SDK	https://github.com/realsenseai/librealsense

Step 5. 配置 GraspNet（可选）

为了实现对物体夹取姿态更准确的估计，本项目对graspnet-baseline进行了适配，从而提升机械臂夹取的性能。

GraspNet 的 pointnet2 / knn 扩展需要 CUDA 编译器。开始前先确认当前环境可以找到 nvcc，并检查 nvcc 的 CUDA 版本是否和 PyTorch 编译时使用的 CUDA 版本一致：

nvcc --version
python -c "import torch; print(torch.__version__, torch.version.cuda)"

如果没有 nvcc，或 nvcc 显示的 CUDA 版本与 torch.version.cuda 不一致，请安装与当前 PyTorch CUDA 版本匹配的 CUDA 编译器。例如 PyTorch 显示 13.0 时：

conda install -c nvidia cuda-nvcc=13.0

也可以反过来安装与当前 nvcc 版本匹配的 PyTorch。两者必须一致，否则编译 pointnet2 / knn 时会出现 The detected CUDA version (...) mismatches the version that was used to compile PyTorch (...)。

cd sdk
git clone https://github.com/graspnet/graspnet-baseline.git
cd graspnet-baseline

# 按你的 CUDA 版本安装 PyTorch 后，再安装 GraspNet 运行依赖
pip install open3d tensorboard Pillow tqdm

# 编译本地算子前配置 CUDA 编译路径。
export CUDA_HOME=$CONDA_PREFIX
export TORCH_CUDA_ARCH_LIST="12.0"
export CPATH=$CONDA_PREFIX/lib/python3.10/site-packages/nvidia/cu13/include:$CPATH
export CPLUS_INCLUDE_PATH=$CONDA_PREFIX/lib/python3.10/site-packages/nvidia/cu13/include:$CPLUS_INCLUDE_PATH
export LD_LIBRARY_PATH=$CONDA_PREFIX/lib/python3.10/site-packages/nvidia/cu13/lib:$CONDA_PREFIX/lib:$LD_LIBRARY_PATH

# 编译 CUDA 算子
cd pointnet2
pip install . --no-build-isolation
cd ../knn
pip install . --no-build-isolation
cd ..

# 安装 GraspNet API
git clone https://github.com/graspnet/graspnetAPI.git
cd graspnetAPI
sed -i "s/'sklearn'/'scikit-learn'/" setup.py
pip install .
cd ../../..

tip

注：如果直接参考graspnet-baseline官方仓库文档使用 python setup.py install 可能报 CUDA / PyTorch 相关错误，建议使用 pip install . --no-build-isolation，让扩展在当前 conda 环境中复用已安装的 PyTorch 与 CUDA 配置进行编译。

tip

如果编译时报 fatal error: cusparse.h: No such file or directory，先运行 find $CONDA_PREFIX -name cusparse.h，并把包含 cusparse.h 的目录加入 CPATH / CPLUS_INCLUDE_PATH。如果 CUDA 头文件来自 conda cuda-toolkit，路径通常是 $CONDA_PREFIX/targets/x86_64-linux/include，而不是上面示例里的 pip nvidia/cu13/include 路径。

tip

此外，GraspNet API 的依赖中可能仍使用 sklearn 包名。上面的 sed 命令会将 sklearn 替换为 scikit-learn，避免安装时出现包名提示。除非同步调整 GraspNet API 的依赖栈，否则建议保留其 numpy==1.23.4 约束，因为 transforms3d==0.3.1 仍使用 np.float 等 NumPy 别名。

配置预训练模型

在graspnet-baseline 官方仓库下载 GraspNet 官方预训练权重Google、Baidu，将下载好的checkpoint-rs.tar 放到：

sdk/graspnet-baseline/checkpoints/checkpoint-rs.tar

然后在 config/default.yaml 中确认：

graspnet:
  checkpoint: "checkpoint-rs.tar"

checkpoint 支持三种写法：仅文件名会自动从 sdk/graspnet-baseline/checkpoints/ 查找；相对路径会按项目根目录解析；绝对路径会直接使用。

目录结构

rebot_grasp/
├── config/
│   ├── default.yaml              # 主配置文件
│   └── calibration/
│       └── <camera_type>/
│           ├── intrinsics.npz    # 相机内参
│           └── hand_eye.npz      # 手眼标定结果
├── drivers/
│   ├── camera/
│   │   ├── base.py               # 相机抽象基类
│   │   ├── orbbec_gemini2.py     # Gemini 2 驱动
│   │   └── realsense.py          # RealSense 驱动（备用）
│   └── robot/
│       └── grasp_driver.py       # 基于机械臂 SDK 的轻量抓取辅助
├── calibration/
│   ├── aruco_pose.py             # ArUco 位姿估计
│   └── hand_eye.py               # 手眼标定求解
├── utils/
│   ├── ordinary_grasp.py         # OBB 抓取姿态估计与可视化
│   └── transforms.py             # 坐标变换工具
├── scripts/
│   ├── main.py                   # 主抓取程序
│   ├── set.py                    # 抓取与放置程序
│   ├── ordinary_grasp_pipeline.py
│   ├── object_detection.py
│   └── collect_handeye_eih.py
├── sdk/
│   ├── pyorbbecsdk/              # Orbbec SDK Python 封装
│   └── reBotArm_control_py/      # reBot Arm SDK
└── environment.yml               # 推荐的 conda 环境文件

运行与调试

0. 确认机械臂版本与 SDK 配置

运行会连接机械臂的脚本前，请先确认机械臂版本、电源和 SDK 配置一致：

请先完成对应机械臂的基础准备：B601-DM 快速入门或 B601-RS 快速入门。
在 sdk/reBotArm_control_py/config/rebotarm.yaml 中选择对应的硬件配置：

hardware_yaml: rebotarm_dm.yaml

或：

hardware_yaml: rebotarm_rs.yaml

B601-DM 使用 24V DC 电源，B601-RS 使用 48V DC 电源，请确认电源适配器和接线与机械臂版本一致。
使用 B601-DM 时，请确认 SDK 配置中的串口桥接器设备路径与实际设备一致。
使用 B601-RS 时，运行标定或抓取脚本前请先启动 CAN 接口：

sudo ip link set can0 down 2>/dev/null
sudo ip link set can0 type can bitrate 1000000 restart-ms 100
sudo ip link set can0 up
ip -details link show can0

1. 手眼标定（抓取前必做）

python scripts/collect_handeye_eih.py

自动模式下，机械臂会自动遍历 50 个预设位姿，检测到 ArUco 稳定后自动采样。正常结束或中途打断时，脚本都会尝试计算并保存标定结果；至少需要 5 个样本，建议 ≥15 个样本以获得更稳的结果。

如需手动推动机械臂采集，可使用：

python scripts/collect_handeye_eih.py --manual

手动模式下，机械臂会进入重力补偿状态。将末端推到合适视角后按 Enter 采集，按 c 或 q 结束并计算。

tip

如果您在校准之后发现机械臂的抓取精度无法满足需求，可以设置config/default.yaml参数 calibration.hand_eye_compensation_m中的 X（前后）、Y（左右）、Z（高低） 参数给予位置补偿。

2. `scripts/main.py` — 主抓取程序

完整的视觉抓取流水线：

初始化 RGB-D 相机，确认图像流可用
机械臂与夹爪使能，移动到预备高位
实时相机预览 + YOLO 目标检测与实例分割
OBB 短轴估计夹爪朝向，深度分位数估计抓取高度
按 G 冻结帧，经手眼变换计算机械臂目标位姿
机械臂移动到预抓取点 → 下降 → 夹爪闭合 → 提升 → 回预备位

3. `scripts/set.py` — 抓取与放置程序

功能效果：将香蕉抓取并放置到盒子里面

完成流程：

相机与机械臂初始化，移动到预备点位
实时相机预览 + YOLO 目标检测与实例分割
按 G 冻结帧，经手眼变换计算机械臂目标位姿
机械臂移动抓取香蕉并抬高
机械臂将香蕉放置在盒子内，并回归初始姿态
按 Q 退出系统，机械臂回归零点

4. `scripts/ordinary_grasp_pipeline.py` — 简化抓取测试

不依赖机械臂，仅验证 OBB 抓取姿态估计和可视化效果，适合调试感知模块。

5. `scripts/graspnet_camera_demo.py` — GraspNet 相机估计 Demo

不连接机械臂，仅使用 RGB-D 相机运行 GraspNet 6D 夹取姿态估计。脚本会保留实时相机预览，并使用 YOLO 检测框选择目标区域，再从 GraspNet 全场景候选中筛选目标 bbox 内的可行夹取。按 G 或 Space 对当前帧推理，按 R 恢复实时预览，按 Q 或 Esc 退出；推理后可通过 Open3D 查看点云与夹取候选。

python scripts/graspnet_camera_demo.py

6. `scripts/grasp.py` — GraspNet 机械臂抓取程序

基于 graspnet_camera_demo.py 的估计结果接入机械臂执行流程：YOLO 选择目标，GraspNet 输出 6D 夹取姿态，经手眼标定转换到机械臂基坐标系，再检查 IK 可达性并执行预夹取、夹取、退回动作。调试时建议先使用 --dry-run 只打印目标位姿和候选筛选结果。

python scripts/grasp.py --dry-run
python scripts/grasp.py --target-class "light blue coffee cup"

7. `scripts/object_detection.py` — 基础检测 Demo

纯 YOLO 检测演示，实时显示检测框和置信度，无抓取逻辑。

default.yaml 参数说明

1. 相机与标定配置 (`camera` & `calibration`)

参数项	类型 / 可选值	含义与详细说明
`camera.type`	`realsense_d435i` `realsense_d405` `orbbec_gemini2`	相机类型：指定当前系统连接的相机硬件。
`camera.serial`	`string` / `null`	设备序列号：指定具体的设备 SN 号。填写 `null` 表示默认使用系统检测到的第一台可用设备。
`calibration.aruco.marker_length_m`	`float`	ArUco 边长：手眼标定所使用的 ArUco 标定码实际物理边长，单位为米 (m)。
`calibration.hand_eye_compensation_m`	`array`	手眼标定平移补偿：手眼标定完成后，在机器人基坐标系下执行的 XYZ 手动平移补偿（格式为 `[X, Y, Z]`），单位为米 (m)。若三项全为 `0.0`，则补偿矩阵为单位矩阵。

2. 目标检测配置 (`detection`)

参数项	类型	含义与详细说明
`detection.conf_threshold`	`float`	YOLO 检测置信度阈值：得分低于该值的检测框将被过滤。
`detection.iou_threshold`	`float`	YOLO NMS IoU 阈值：非极大值抑制（NMS）中用于过滤重叠框的交并比（IoU）阈值。

3. 机器人与夹爪配置 (`robot`)

参数项	类型 / 可选值	含义与详细说明
`robot.repo_root`	`string` / `null`	仓库根目录：`reBotArm_control_py` 仓库的路径。为 `null` 时默认使用内部相对路径 `sdk/reBotArm_control_py`。
`robot.ready_pose`	`array`	预备位：系统机械臂启动后优先到达的预备位置。每次抓取任务结束后，机械臂也会自动返回至该位置。
`robot.gripper.dm` `robot.gripper.rs`	结构体对象	夹爪硬件参数：系统会根据 SDK 当前的实际硬件配置，自动选择并应用对应的这两组参数之一。

夹爪内部核心参数说明

对于 robot.gripper.dm 或 robot.gripper.rs 内部的子参数，定义规则如下：

angle_open、close_torque、default_force：分别对应张开角度、闭合力矩和默认控制力，均需填写正数数值。
counterclockwise：布尔值。指示闭合时采用的电机转动方向（是否为逆时针）。代码会据此逻辑自动推导出张开角度和闭合力矩的符号。
tau_max：力矩上限。

tip

注：其余更高级的夹爪控制行为参数，可在 drivers/robot/grasp_driver.py 文件中进行查阅与定义。

4. 抓取管线与 GraspNet 配置 (`grasp_pipeline` & `graspnet`)

参数项	类型	含义与详细说明
`grasp_pipeline.infer_every_live`	`int`	推理帧间隔：在实时视频预览时，每 N 帧运行一次目标检测，用以有效减轻 CPU/GPU 的实时计算压力。
`grasp_pipeline.grasp.depth_quantile`	`float`	深度分位数：短轴抓取管线所使用的深度计算分位数。该数值越大，计算出的抓取点通常会越深。
`grasp_pipeline.grasp.pregrasp_offset_m`	`float`	预抓取位偏移量：相对于最终的目标抓取位置，沿末端进给方向往回退的距离，单位为米 (m)。
`grasp_pipeline.grasp.insertion_depth_m`	`float`	插入深度：GraspNet 执行抓取时，沿进给方向额外向前推入或插入的深度，单位为米 (m)。
`grasp_pipeline.grasp.min_base_z_m`	`float`	最低抓取高度限制：在机械臂基坐标系下允许的最低抓取 Z 轴高度，单位为米 (m)（作为底层防碰撞的安全边界）。
`graspnet`	结构体配置	GraspNet 运行参数：该配置项下的所有子参数供 `scripts/graspnet_camera_demo.py` 和 `scripts/grasp.py` 脚本运行时加载使用。

模型选择库

YOLO 模型会从 rebot_grasp/models/ 目录加载；如果模型文件不存在，Ultralytics 通常会尝试自动下载。

常用模型：

模型	说明
`yoloe-26l-seg.pt`	开放词汇 + 分割，当前默认
`yoloe-26s-seg.pt`	更轻量，速度更快
`yolov8n-seg.pt`	封闭类别分割，小模型
`yolov8s-seg.pt`	封闭类别分割，精度更高

当模型名包含 world / yoloe，并且 yolo.use_world=true 时，程序会调用 model.set_classes(custom_classes)，将 yolo.custom_classes 注入为开放词汇类别。普通 yolov8*-seg.pt 模型会忽略这组开放词汇类别。

❓ FAQ

1. `ModuleNotFoundError: No module named 'motorbridge'`

这通常表示当前 Python 环境还没有安装机械臂 SDK 依赖。请确认已激活项目环境，并重新同步环境与安装机械臂 SDK：

conda activate rebotarm
conda env update -n rebotarm -f environment.yml
cd sdk/reBotArm_control_py && pip install -e .

2. 按 `G` 后不执行抓取

常见原因包括：

hand_eye.npz 不存在
手眼标定模式不是 eye_in_hand
当前目标位姿 IK 不可达

建议先使用 dry-run 模式验证感知结果和目标位姿：

python scripts/main.py --dry-run

3. 抓取点深度不稳定

可以优先检查和调整：

grasp_pipeline.grasp.depth_quantile
相机与目标工作区域的安装高度
目标表面的反光情况

4. GraspNet 报 `pointnet2_utils` 无法从 `pointnet2` 导入

这通常是 sdk/graspnet-baseline/pointnet2 本地 CUDA 扩展没有在当前 conda 环境中正确编译安装，或 Python 路径解析到了错误的 pointnet2 包。建议确认已激活项目环境，并在同一个环境中重新编译安装 pointnet2 与 knn：

conda activate rebotarm
cd sdk/graspnet-baseline/pointnet2
pip install . --no-build-isolation

cd ../knn
pip install . --no-build-isolation

验证：

python -c "from pointnet2 import pointnet2_utils; print('Submodule import works')"

5. 当前显卡运行 GraspNet 时出现 CUDA 架构不兼容

如果出现 no kernel image is available for execution on the device 或 PyTorch 提示当前 GPU 的 CUDA capability 不受支持，通常说明当前 PyTorch wheel 不包含该显卡架构对应的 CUDA kernel。建议安装支持当前 CUDA/显卡架构的 PyTorch 版本，然后重新编译 GraspNet 的本地 CUDA 扩展。

python -c "import torch; print(torch.__version__, torch.version.cuda, torch.cuda.get_device_name(0))"

cd sdk/graspnet-baseline/pointnet2
pip install . --no-build-isolation

cd ../knn
pip install . --no-build-isolation

如需手动指定编译架构，可在重新编译前设置 TORCH_CUDA_ARCH_LIST，具体取值请按当前显卡架构和 PyTorch/CUDA 版本确认。

6. GraspNet 推理时报 `RuntimeError: CPU not supported`

pointnet2 中的采样算子只支持 CUDA tensor。请确认 CUDA 可用、GraspNet 网络和输入点云都在 GPU 上，并且 pointnet2 / knn 是在当前环境和当前 PyTorch 版本下编译的。

python -c "import torch; print(torch.cuda.is_available())"

如果输出为 False，需要先修复 CUDA / PyTorch 安装；如果输出为 True 但仍报错，建议重新编译 pointnet2 和 knn。

📄 参考资料

☎ 联系我们

技术支持：提交 Issue

🌟 如果本项目对你有帮助，欢迎点个 Star！

项目介绍​

核心功能​

硬件配置​

环境安装​

Step 1. 克隆仓库​

Step 2. 创建并配置 conda 环境​

Step 3. 安装机械臂控制库​

Step 4. 安装深度相机 SDK​

Step 5. 配置 GraspNet（可选）​

目录结构​

运行与调试​

0. 确认机械臂版本与 SDK 配置​

1. 手眼标定（抓取前必做）​

2. scripts/main.py — 主抓取程序​

3. scripts/set.py — 抓取与放置程序​

4. scripts/ordinary_grasp_pipeline.py — 简化抓取测试​

5. scripts/graspnet_camera_demo.py — GraspNet 相机估计 Demo​

6. scripts/grasp.py — GraspNet 机械臂抓取程序​

7. scripts/object_detection.py — 基础检测 Demo​

default.yaml 参数说明​

1. 相机与标定配置 (camera & calibration)​

2. 目标检测配置 (detection)​

3. 机器人与夹爪配置 (robot)​

夹爪内部核心参数说明​

4. 抓取管线与 GraspNet 配置 (grasp_pipeline & graspnet)​

模型选择库​

❓ FAQ​

1. ModuleNotFoundError: No module named 'motorbridge'​

2. 按 G 后不执行抓取​

3. 抓取点深度不稳定​

4. GraspNet 报 pointnet2_utils 无法从 pointnet2 导入​

5. 当前显卡运行 GraspNet 时出现 CUDA 架构不兼容​

6. GraspNet 推理时报 RuntimeError: CPU not supported​

📄 参考资料​

☎ 联系我们​
