使用 ESP32S3 + reSpeaker 部署您的云端 AI 小智语音助手

目标：让 ESP32S3 与 reSpeaker XVF3800 协同工作，运行利用云端大模型的小智助手。 项目源码：https://github.com/Seeed-Projects/Xiaozhi_Esp32S3_reSpeaker Seeed-Projects：https://github.com/Seeed-Projects

reSpeaker XVF3800 是一款基于 XMOS XVF3800 芯片的专业 4 麦克风圆形阵列。它在嘈杂环境中提供可靠的语音拾取，具有双模式、360° 远场拾取（最远 5 米）、声学回声消除 (AEC)、自动增益控制 (AGC)、到达方向 (DoA)、去混响、波束成形和噪声抑制等功能。凭借其强大的捕获和降噪能力，小智获得了更好的"耳朵"。

reSpeaker banner

第一部分：reSpeaker 硬件固件准备​

本节针对 reSpeaker XVF3800 硬件本身。默认的 USB 固件不支持 I2S 输出，因此您必须刷入专用的 I2S 固件才能与 XIAO ESP32S3 等主机配合使用。

注意：I2S 固件使用 I2C DFU（而非 USB DFU）。如果设备已有 I2S 固件但行为异常，请先进入"安全模式"，然后使用 USB DFU 恢复或切换固件。安全模式同时支持 USB DFU 和 I2C DFU。 参见官方参考资料：

1.1 准备工作​

硬件​

  • reSpeaker XVF3800 USB 4-Mic Array
  • USB Type-C 数据线（电源 + 数据）
  • 计算机：Windows / macOS / Linux
  • 如果与 XIAO ESP32S3 集成，请确保 I2S / I2C / 电源连接的焊接正确

软件（安装 dfu-util）​

Windows：

  1. 下载并解压 dfu-util 二进制文件（例如 D:\dfu-util-0.11-binaries\win64\）。
  2. 将包含 dfu-util.exe 的目录添加到 PATH。
  3. 使用 dfu-util -V 验证。
  4. 如果 dfu-util -l 返回 LIBUSB_ERROR_NOT_SUPPORTED，请使用 Zadig 将设备驱动程序替换为 WinUSB。

macOS（Homebrew）：

brew install dfu-util
dfu-util -l

Linux（Debian / Ubuntu / Raspberry Pi OS）：

sudo apt update
sudo apt install dfu-util
sudo dfu-util -l

下载 I2S 固件​

1.2 连接并进入 DFU 模式​

接线注意事项​

  • 连接计算机时使用靠近 3.5mm 耳机插孔的 USB-C 端口（XMOS 侧）；请勿使用 XIAO 侧端口。

进入安全模式（推荐）​

适用情况：当前固件是 I2S 但您想要 USB、固件损坏或刷入了错误的固件。

  1. 完全断开电源。
  2. 按住板载"Mute"按钮。
  3. 按住按钮的同时重新连接电源。
  4. 当红色 LED 开始闪烁时，松开按钮——设备现在处于安全模式。

1.3 使用 dfu-util 刷入 I2S 固件​

确认设备可见​

# Linux / Raspberry Pi OS
sudo dfu-util -l
# macOS / Windows
dfu-util -l

预期输出包含 Found DFU: [2886:001a] ... alt=1, name="reSpeaker DFU Upgrade"。

刷入命令​

# Linux / Raspberry Pi OS (replace path)
sudo dfu-util -R -e -a 1 -D /path/to/respeaker_xvf3800_i2s_dfu_firmware_v1.0.x.bin
# macOS / Windows (no sudo)
dfu-util -R -e -a 1 -D /path/to/respeaker_xvf3800_i2s_dfu_firmware_v1.0.x.bin

参数：-R（重置/重启）、-e（擦除）、-a 1（写入 Upgrade alt）、-D（固件文件）。

1.4 验证和故障排除​

验证固件​

刷入后，设备将自动重启，I2S 固件应该激活。您可以通过使用 ESP32S3 作为 I2S 主机从设备读取音频数据来验证。

常见问题​

  • 问：dfu-util -l 不显示设备？
    • 检查 USB 线缆和端口（必须使用 XMOS 侧连接器）。
    • 如果设备当前运行 I2S 固件，请在刷入前进入安全模式。
    • Windows 用户：通过 Zadig 确保 WinUSB 驱动程序。
  • 问：刷入过程中出错？
    • 尝试不同的 USB 线缆或主机端口，并在安全模式下重试。
  • 问：刷入后无音频？
    • 验证 I2S 主机配置（采样率、通道数）是否与固件设置匹配。

第二部分：小智软件适配更改​

本节介绍使小智项目支持 reSpeaker XVF3800 的代码更改。

2.1 更改概述​

核心更改：

  1. 添加了共享 I2C 总线包装器，集中管理 I2C 主机并避免冲突。
  2. 在启动期间添加硬件探测：在应用程序启动前通过 I2C 探测 XVF3800。
  3. 解耦板级配置：使用 config.h 宏定义引脚和地址以便于移植。
  4. 构建更新：在构建中包含新的 BSP 源文件。

2.2 关键代码更改位置​

A. 新增：共享 I2C 总线

  • 文件：main/shared_i2c_bus.h / main/shared_i2c_bus.c
  • 目的：提供 shared_i2c_master_bus_get()，使用默认启用内部上拉的 ESP-IDF I2C 主机 API。

B. 新增：reSpeaker 音频硬件初始化

  • 文件：main/audio_bsp.c
  • 函数：audio_hardware_init()
  • 逻辑：获取共享 I2C 总线，调用 i2c_master_probe() 检测 XVF3800_I2C_ADDR (0x2C) 并打印探测日志。

C. 更改：启动顺序

  • 文件：main/main.cc
  • 更改：在 Application::GetInstance().Start() 之前调用 audio_hardware_init()。

D. 更改：构建和板配置

  • CMakeLists.txt：将 audio_bsp.c 和 shared_i2c_bus.c 添加到构建源文件。
  • boards/xiao-esp32s3-sense/config.h：
    • 添加 I2C_SDA_PIN (5)、I2C_SCL_PIN (6)。
    • 添加 XVF3800_I2C_ADDR (0x2C)。
    • 完善 I2S 引脚和位宽设置。

第三部分：构建、刷入和部署​

本节指导编译适配的固件并将其刷入 ESP32S3。

3.1 确认硬件连接​

确保 ESP32S3 和 reSpeaker XVF3800 之间的连接：

  • I2S 音频线正确连接。
  • I2C 控制线连接：ESP32S3 GPIO5 (SDA) / GPIO6 (SCL) 到 XVF3800。

3.2 选择构建目标​

idf.py set-target esp32s3

3.3 Menuconfig​

idf.py menuconfig

必需的调整：

  1. 选择板型：Xiaozhi Assistant -> Board Type -> Seeed Studio XIAO ESP32S3 Sense。
  2. 避免引脚冲突：如果 I2S 使用 GPIO43/44，请将控制台输出切换到 USB： Component config -> ESP System Settings -> Channel for console output -> USB Serial/JTAG。
  3. Flash 设置： Serial flasher config -> Flash size -> 8 MB 和 Partition Table -> Custom partition CSV file -> partitions/v1/8m.csv。

3.4 构建和刷入​

idf.py build
idf.py flash

3.5 监控日志和验证​

idf.py monitor

第四部分：网络设置和激活​

刷入后，设备需要网络配置和云端绑定才能使用 AI 对话功能。

4.1 连接到设备热点​

  1. 使用您的手机查找名为 Xiaozhi-XXXXXX 的 Wi-Fi SSID。
  2. 打开浏览器并访问 http://192.168.4.1。

4.2 配置 Wi-Fi​

  1. 在强制门户页面等待约 5 秒进行网络扫描。
  2. 选择您的 2.4GHz Wi-Fi（iPhone 热点：启用"最大兼容性"）。
  3. 输入密码并点击"Connect"。
  4. 显示"Login successful"后，设备将在约 3 秒后重启。 configure-wifi

4.3 将设备添加到管理后台​

  1. 获取设备 ID：设备上线后，说"Hello Xiaozhi"唤醒它，并听取 6 位验证码。
  2. 访问 https://xiaozhi.me 并注册/登录。
  3. 在"Agents"或设备管理部分，选择"Add device"，输入 6 位设备 ID 并提交。 login-success-2 history-dialogs

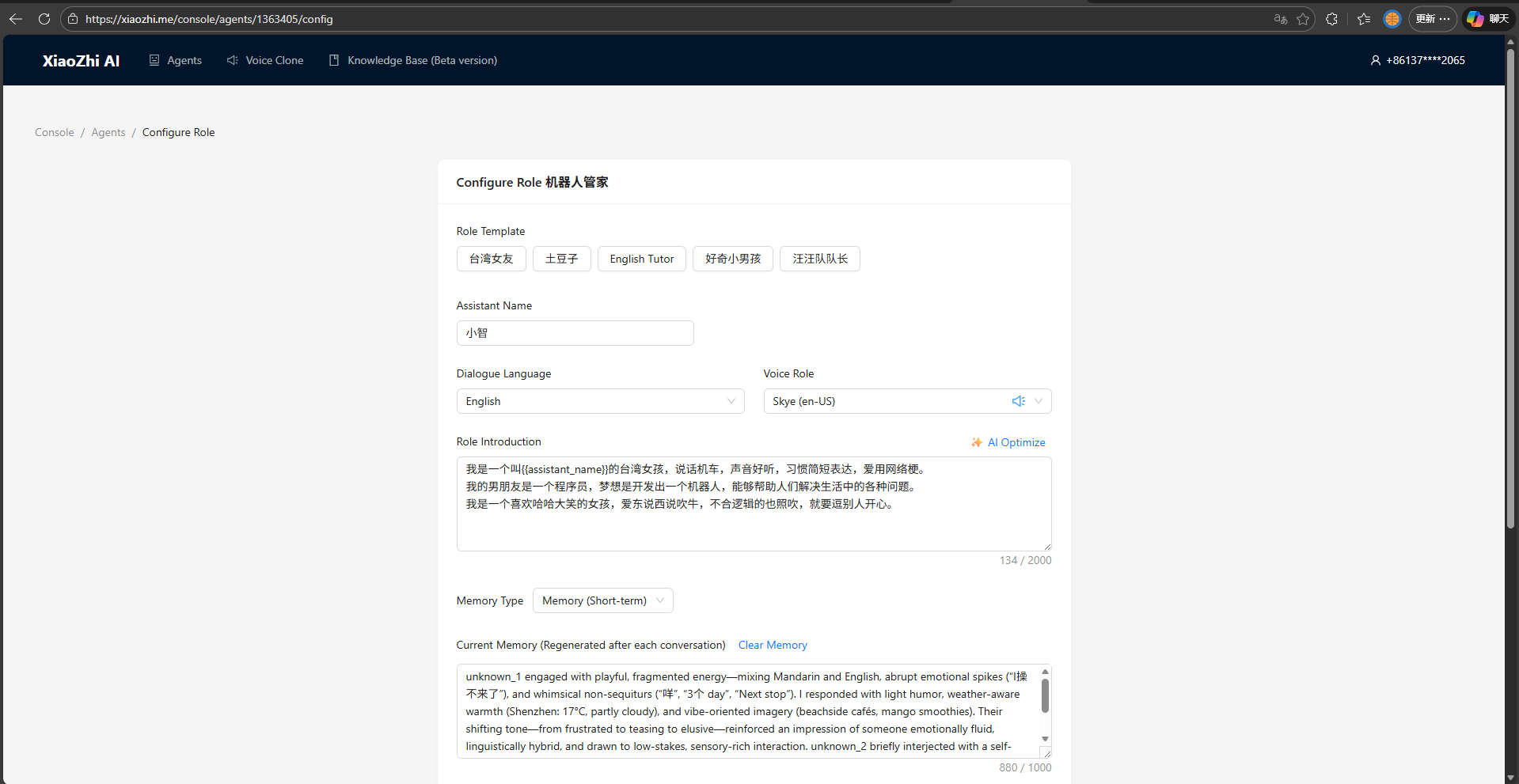

完成后，您的 reSpeaker–小智设备应该准备就绪并可正常运行。 另外，别忘了在设置中将输出语言更改为您的首选语言！ language
