19. 机器人本体与 GR00T 系统架构

GR00T 是跨本体（Cross-embodiment）基础模型：它在多种机器人数据上预训练，通过 Embodiment Tag 和 Modality 配置区分不同硬件。本章说明 reBot Arm 在 LeRobot + GR00T 栈中的位置，以及推理时各组件如何协作。

本章概览

GR00T 是 跨本体（Cross-embodiment） 基础模型：它在多种机器人数据上预训练，通过 Embodiment Tag 和 Modality 配置 区分不同硬件。本章说明 reBot Arm 在 LeRobot + GR00T 栈中的位置，以及推理时各组件如何协作。

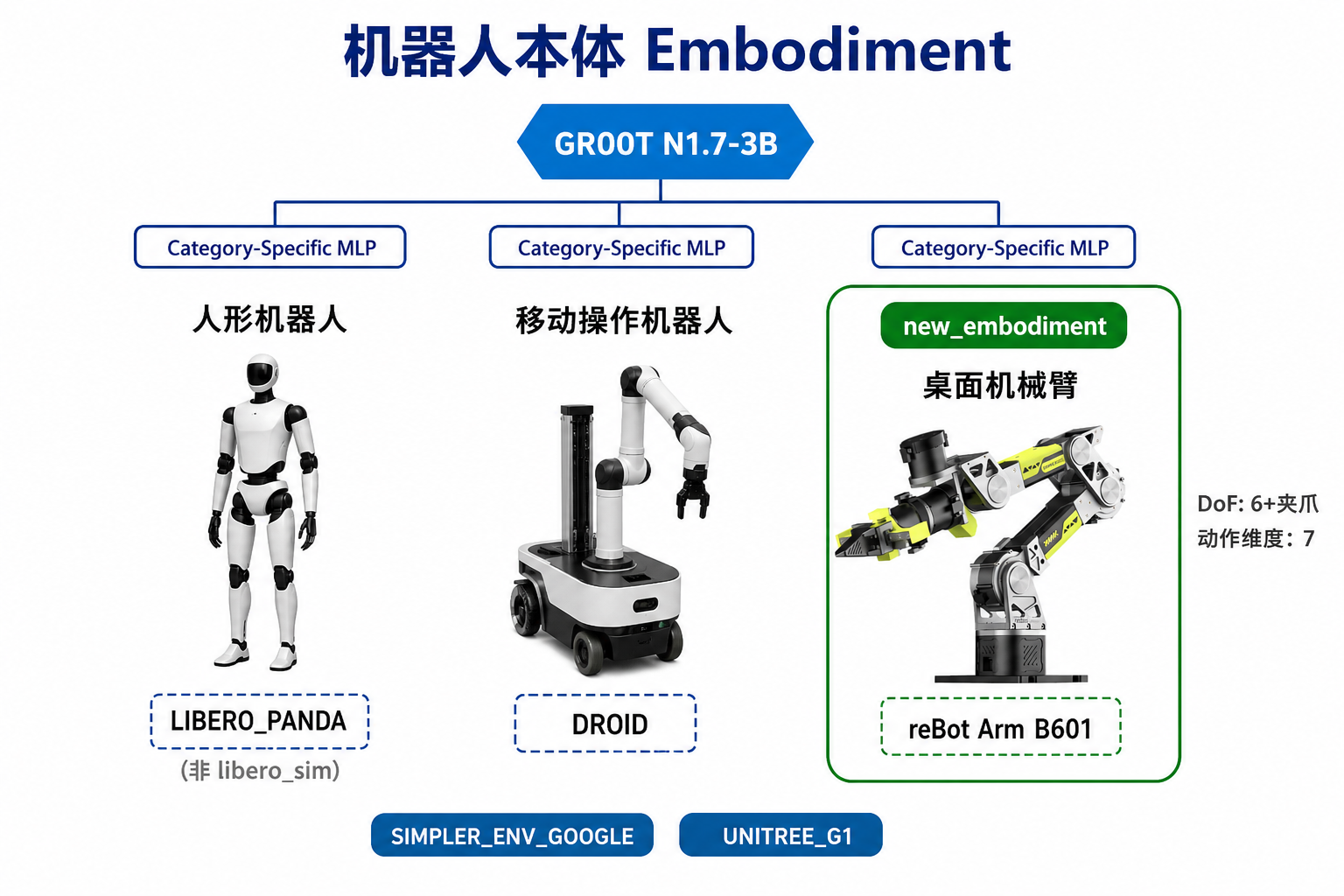

什么是 Robot Embodiment（机器人本体）

Embodiment（本体） 描述一台机器人的「物理与控制身份」，包括：

自由度（DoF）数量与关节顺序
关节限位、传动比、控制模式（位置/力矩）
相机数量、安装位置与分辨率
动作空间定义（关节空间 vs 末端笛卡尔空间）
夹爪类型与开合范围

同一个 GR00T 基础模型不能把 SO-101 的 6 维关节向量直接用到 reBot Arm 上。模型内部用 Category-Specific MLP（按本体分类的投影层） 把不同维度的 state/action 映射到共享隐空间，再映射回各自的动作维度。

在 LeRobot / GR00T 中，通过 embodiment_tag 指定本体。官方预训练标签（EmbodimentTag）包括：

LIBERO_PANDA、DROID、SIMPLER_ENV_GOOGLE、UNITREE_G1、OXE_WIDOWX 等
新硬件：new_embodiment / NEW_EMBODIMENT（reBot Arm 微调时使用）

没有 libero_sim 这个官方标签。不要把预训练标签套到 reBot 数据上。

--policy.embodiment_tag=new_embodiment

这告诉 GR00T：当前数据来自一个训练时未见过的新机器人，请使用新本体的投影层进行微调。

机器人关节、State 和 Action 定义

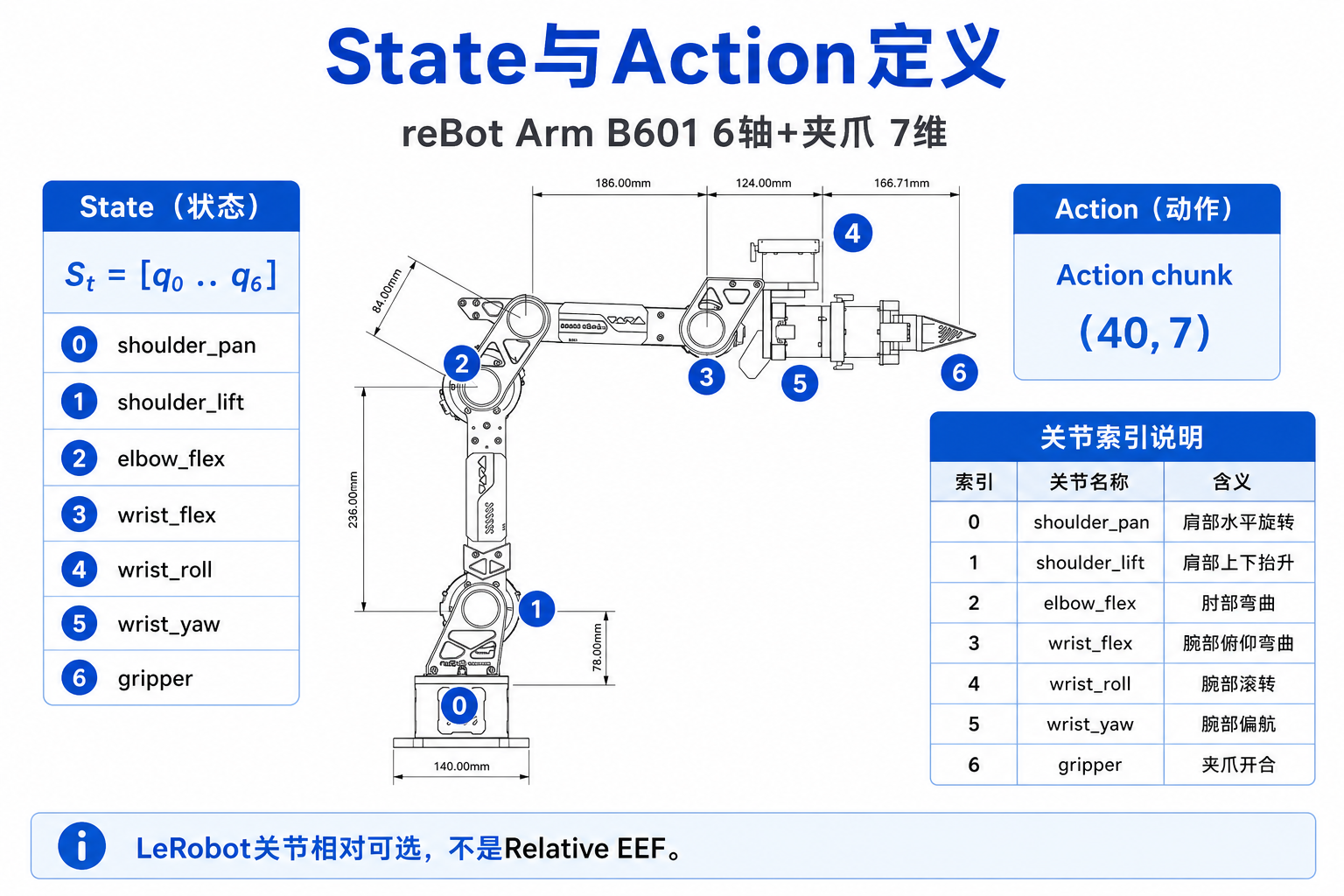

以 reBot Arm B601（6 轴 + 夹爪）为例：

关节与 State

State（观测状态） 是策略的输入之一，表示机器人当前构型：

observation.state = [q1, q2, q3, q4, q5, q6, gripper_pos]
                     └──────── 6 个关节角 ───┘  └ 夹爪 ┘

单位：关节角通常为弧度（rad）或度（deg），数据集内须统一
顺序：必须与录制脚本、modality.json、推理客户端完全一致
在 meta/modality.json 中可拆分为：
- state.single_arm → 索引 0–5
- state.gripper → 索引 6

Action

Action（动作） 是策略输出，由底层控制器执行：

action = [target_q1, ..., target_q6, target_gripper]

GR00T N1.7 一次输出 H 步动作块（预训练 action_horizon=40；LeRobot groot 默认 chunk_size=50）。本教程训练对齐 N1.7，取 H=40：

action_chunk.shape = (40, 7)   # 40 步 × 7 维

控制循环通常每步或每 k 步从块中取一行发给电机；LeRobot rollout 用 n_action_steps 控制每次推理执行多少步。

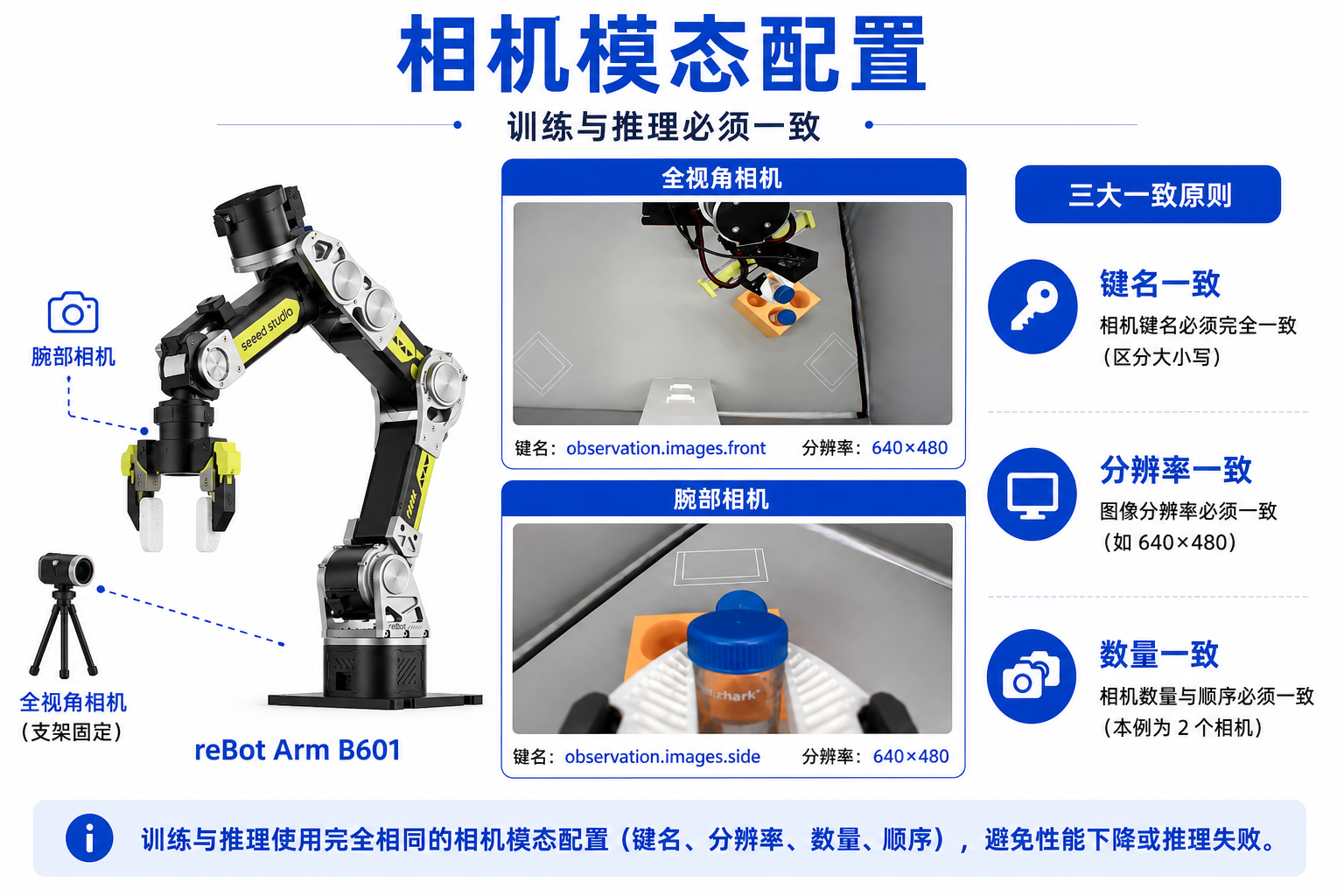

Camera Modality（相机模态）

GR00T 以 视觉为主、语言为辅、状态为补充。相机配置需与训练数据严格对齐。

常见相机布局（reBot Arm）

键名（示例）	位置	作用
`front`	支架固定的全视角相机	全局场景、目标物体定位
`side` / `wrist`	腕部相机	近距离对准、遮挡场景

在 LeRobot 数据集中，视频存为 observation.images.<camera_name>；在 meta/modality.json 的 video 字段声明各相机的分辨率与索引。

注意事项

训练与推理的相机键名、数量、分辨率必须一致
GR00T 骨干网络支持原生宽高比，但建议统一为 640×480 或数据集约定分辨率
微调时可开启 dataset.image_transforms（亮度、对比度抖动）提升鲁棒性
查找本机相机索引：lerobot-find-cameras opencv

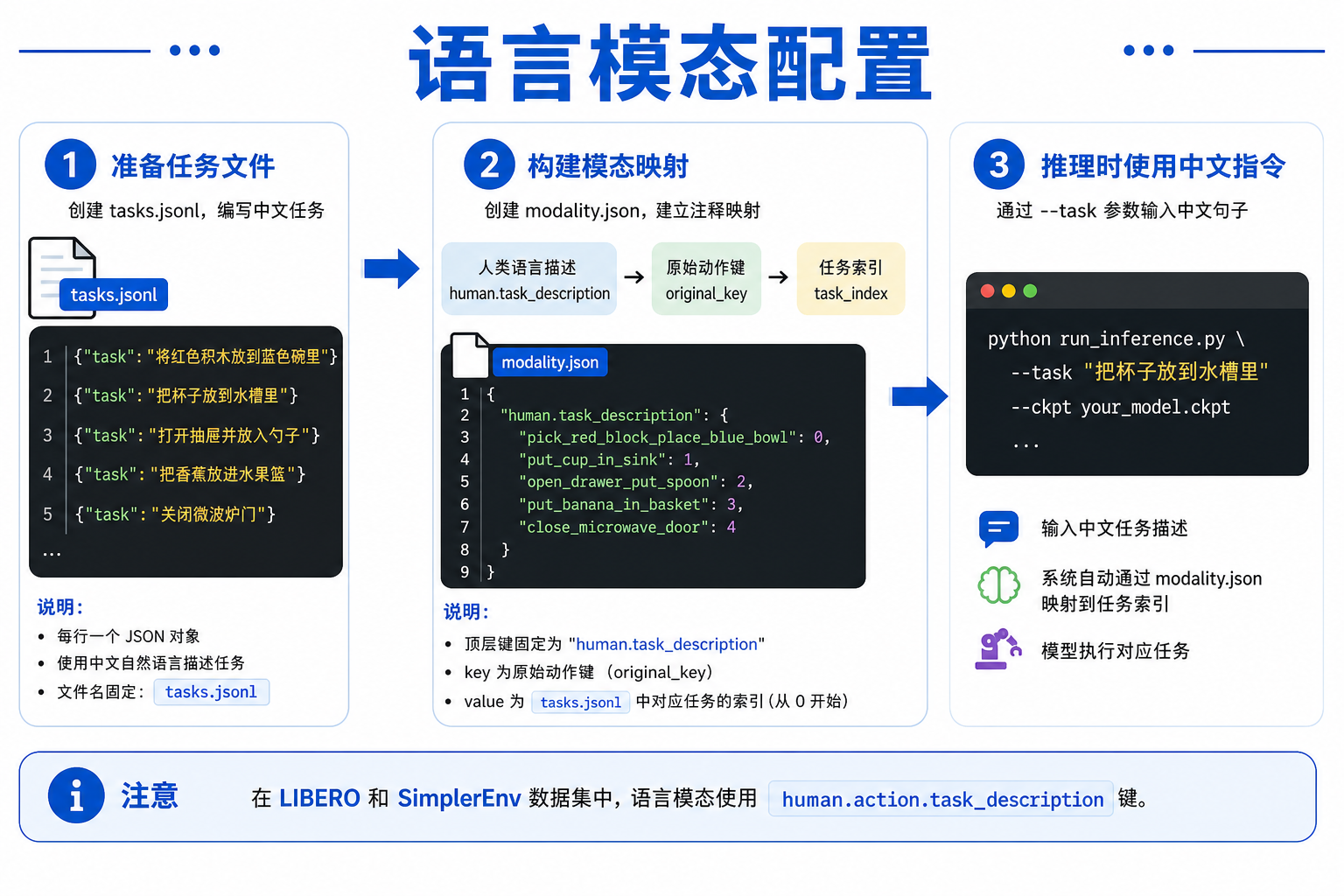

Language Modality（语言模态）

语言在 GR00T 流水线中作为 条件输入，与图像 token 一起送入 VLM 骨干。

数据侧

LeRobot：meta/tasks.jsonl 或 episode 级 annotation
GR00T 扩展：meta/modality.json → annotation 字段

示例 modality.json 片段（reBot 桌面任务用 human.task_description）：

{
  "annotation": {
    "human.task_description": {
      "original_key": "task_index"
    }
  }
}

若数据来自 LIBERO / SimplerEnv，则改用 human.action.task_description。键名必须与第 20 章完整 modality.json 一致。

推理侧

运行 lerobot-rollout 时通过 --task 传入：

--task="把红色方块放到蓝色托盘里"

该字符串会编码后与当前图像、状态一起送入模型。请使用与训练数据相近的语言风格和句式。

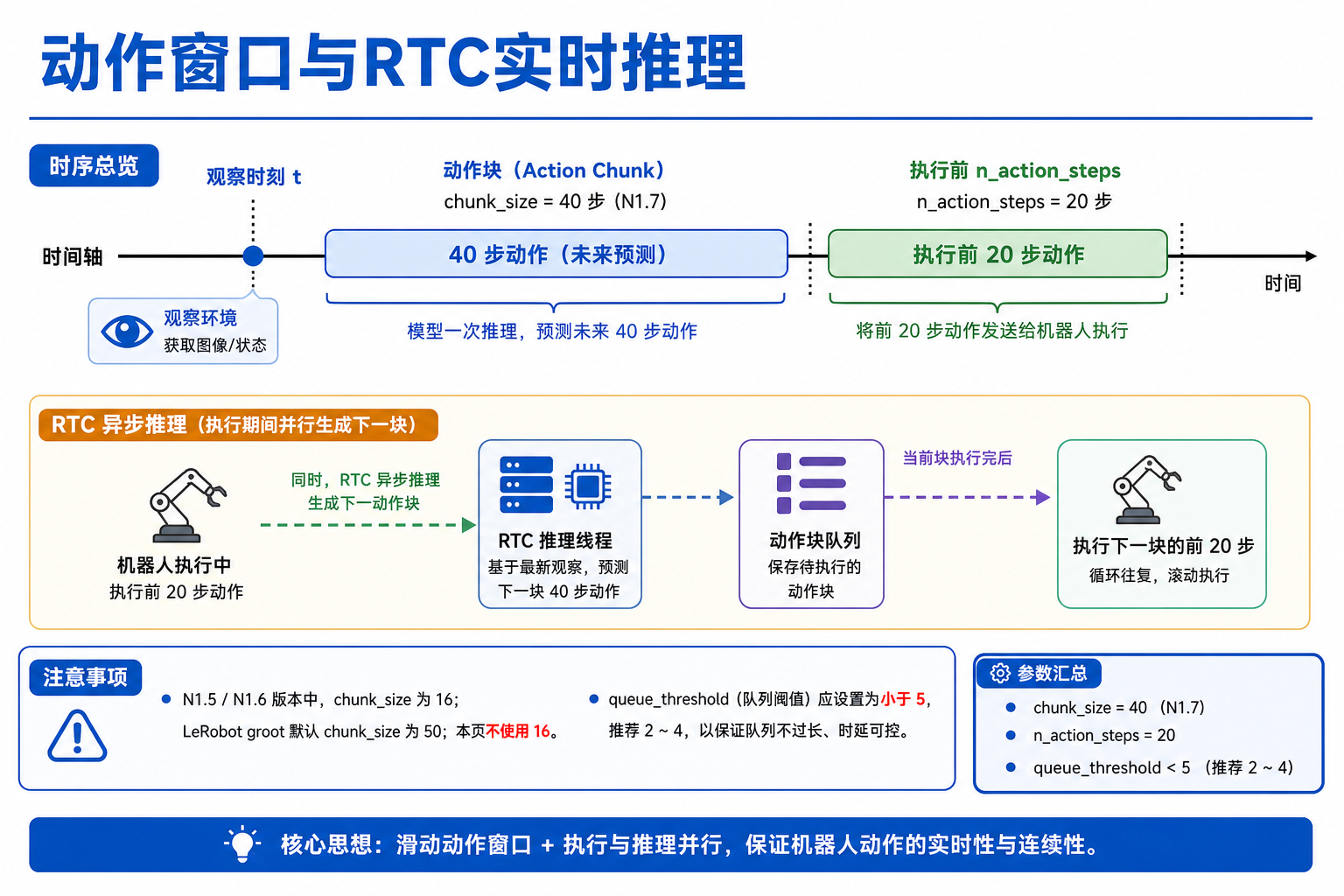

时间窗口与动作窗口

VLA 推理不是「看一帧、出一个动作」，而是涉及时间维度的采样设计：

时间轴 ─────────────────────────────────────────────►

观测窗口:     [t-k ... t-1, t]     ← 历史图像帧（可选）
状态:              S_t
语言:              L
动作预测窗口:           [A_t, A_{t+1}, ... A_{t+H-1}]
                              └── H = chunk_size / action_horizon

参数	典型值（N1.7）	含义
`chunk_size` / `action_horizon`	40（对齐 N1.7；LeRobot `groot` 源码默认 50；N1.5/N1.6 为 16）	单次推理预测的动作步数
`n_action_steps`	8–40	每次推理实际执行的步数，须 ≤ `chunk_size`
`n_obs_steps`	1	使用多少帧历史图像

RTC（Real-Time Chunking）：当推理耗时接近控制周期时，LeRobot 支持 RTC 策略，在执行当前动作块的同时异步计算下一块，减少停顿。 rollout 中通过 --inference.type=rtc 启用；queue_threshold 表示动作队列低于多少步时触发新推理，建议设为 2–5；设为 0 会每次都重新推理，易增加抖动。

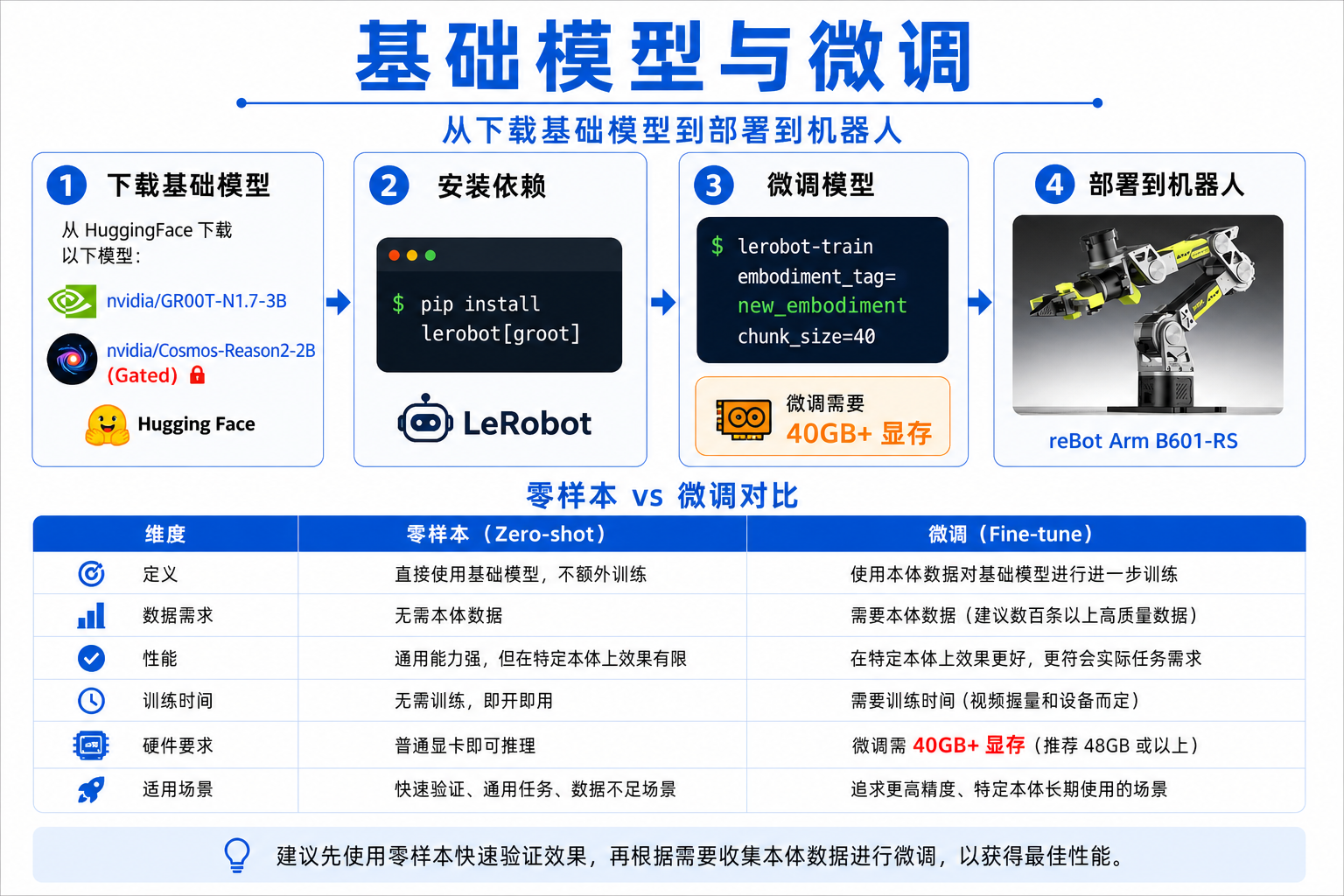

基础模型与微调

基础模型（Foundation Model）

NVIDIA GR00T N1.7-3B 在大规模多本体数据上预训练，具备通用视觉-语言-动作能力。可通过 Hugging Face 获取：

nvidia/GR00T-N1.7-3B

LeRobot 安装 GR00T 支持：

pip install "lerobot[groot]"
# 或源码：
pip install -e ".[groot]"

详见 LeRobot 安装文档。

微调（Fine-tuning）

在 reBot Arm 上的典型流程：

准备 LeRobot v2 数据集 + meta/modality.json（第 20 章）
指定 embodiment_tag=new_embodiment
使用 lerobot-train --policy.type=groot 启动训练（第 21 章）
将 checkpoint 推送到 Hugging Face Hub 或保存在本地 outputs/

微调时：

VLM 骨干为 Cosmos-Reason2-2B；默认微调常冻结 LLM，重点训 projector + DiT head（峰值约 35 GB）
DiT 动作头和 embodiment 投影层适配 reBot 的 state/action 维度
数据量建议：每种任务至少 50 条成功演示，多任务可适当增加
显存：微调 40 GB+；24 GB 级显卡请用 LoRA/PEFT，或只做推理

零样本 vs 微调

方式	说明
零样本	直接使用 `GR00T-N1.7-3B`，仅当任务与预训练本体极相似时可能有效
微调	reBot Arm 推荐路径；少量桌面操作数据即可显著提升成功率

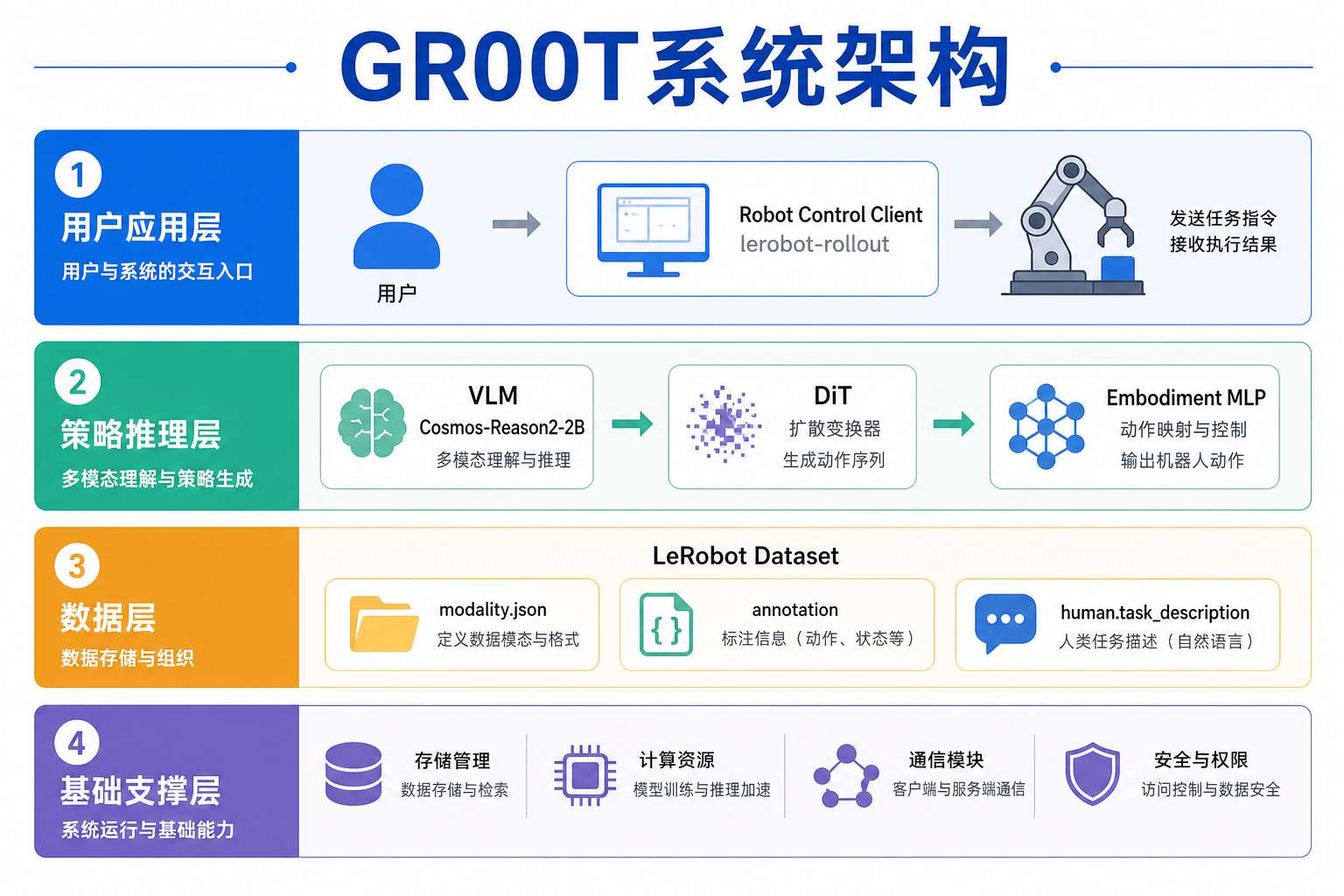

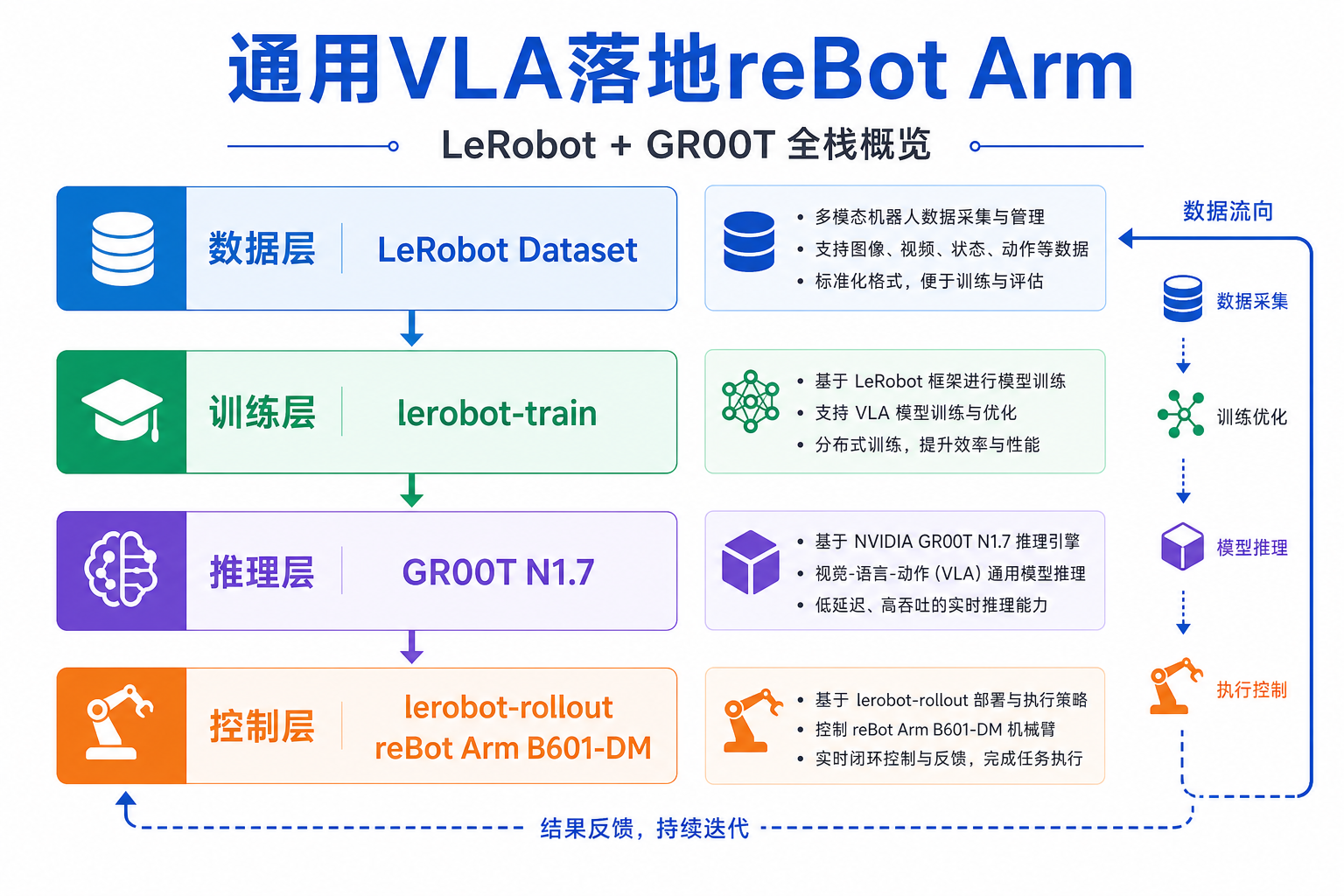

GR00T 系统架构（LeRobot 栈）

基于 LeRobot 的 reBot GR00T 系统可分为四层：

┌────────────────────────────────────────────────────────────┐
│                    用户 / 应用层                            │
│         自然语言任务  +  启动 rollout / 示教界面             │
└────────────────────────────┬───────────────────────────────┘
                             │
┌────────────────────────────▼───────────────────────────────┐
│              Robot Control Client（LeRobot Rollout）        │
│  - 采集相机图像、读取关节 state                              │
│  - 发送观测到策略，接收 action chunk                         │
│  - 通过 reBot 驱动（串口/CAN）执行动作                       │
│  lerobot-rollout --policy.type=groot --robot.type=...      │
└────────────────────────────┬───────────────────────────────┘
                             │ 观测 / 动作
┌────────────────────────────▼───────────────────────────────┐
│              Policy Inference（GR00T N1.7）                 │
│  ┌──────────────┐  ┌─────────────┐  ┌──────────────────┐ │
│  │ VLM Backbone │→ │  DiT Head   │→ │ Embodiment MLP   │ │
│  │ Cosmos-Reason2-2B │  │ Flow Match  │  │ 解码为 7维动作    │ │
│  └──────────────┘  └─────────────┘  └──────────────────┘ │
│  可与 rollout 同进程，或拆分为独立 GPU 推理服务（进阶部署）    │
└────────────────────────────┬───────────────────────────────┘
                             │
┌────────────────────────────▼───────────────────────────────┐
│              数据与训练层（LeRobot Dataset v2）              │
│  episodes / videos / meta/modality.json / tasks.jsonl      │
│  lerobot-train / lerobot-record / lerobot-replay           │
└────────────────────────────────────────────────────────────┘

模型内部数据流（简化）

图像 → VLM 视觉编码器 → 视觉 token
语言指令 → 文本 tokenizer → 语言 token
State → Embodiment 编码 MLP → 状态 token
多模态 token 融合 → DiT 迭代去噪 → 动作隐变量
Embodiment 解码 MLP → action_chunk (H × action_dim)

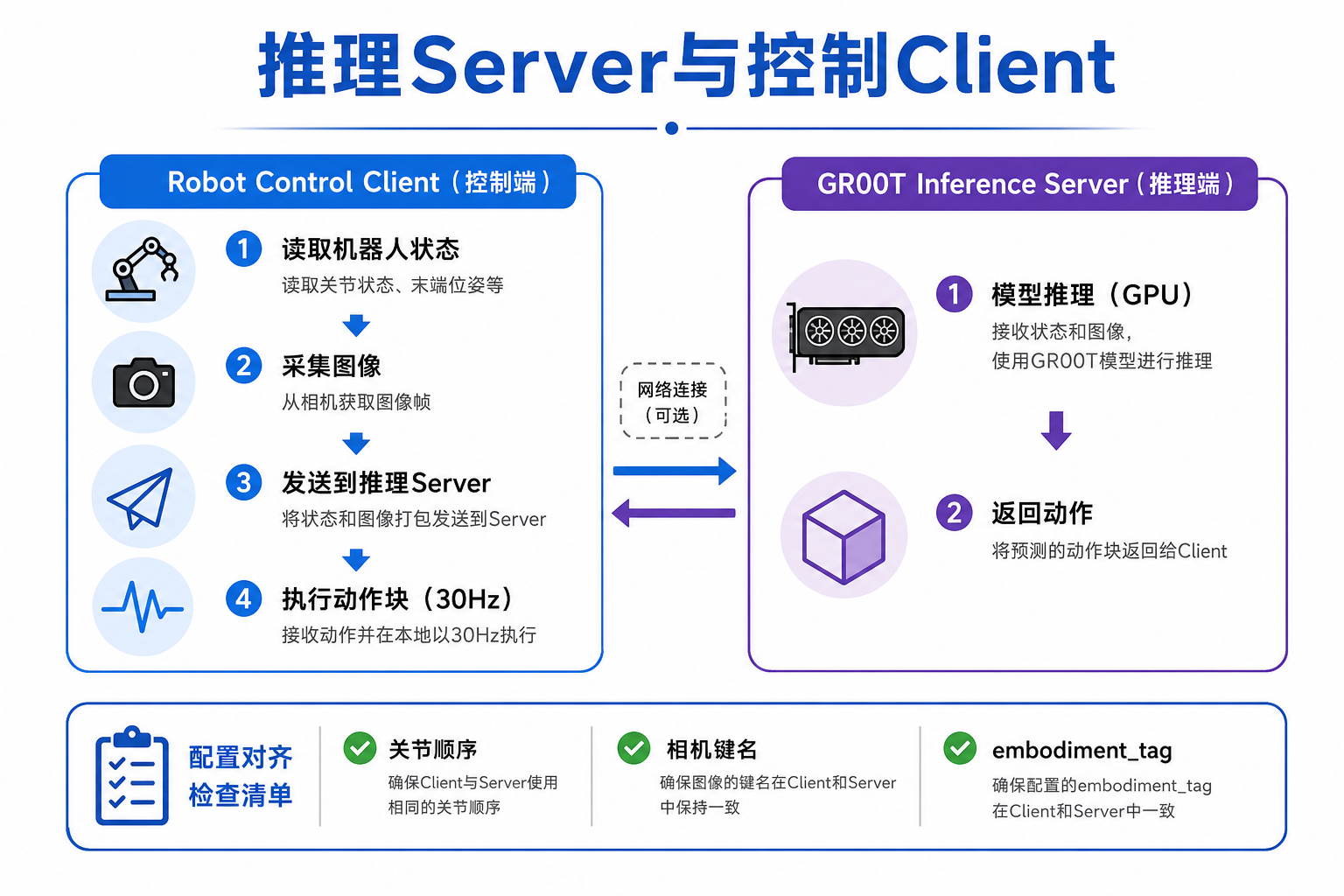

GR00T 推理 Server 与 Robot Control Client

在开发板上跑通时，常把重计算与实时控制分离：

Robot Control Client（控制客户端）

职责：

以固定频率（如 30 Hz）读取 reBot Arm 关节 state
从相机抓取最新图像
将 {images, state, task} 发给推理端
接收 action_chunk，按 n_action_steps 逐步下发到电机
监控安全限位、急停

LeRobot 中对应 lerobot-rollout，配置 reBot 的 robot.type、port、can_adapter、相机字典 cameras。RS 用 can0 + socketcan，DM 用 /dev/ttyACM0 + damiao。

GR00T 推理 Server（推理服务，可选）

当 GPU 在台式机、机械臂在现场时，可将策略部署为独立服务：

客户端通过网络发送观测 JSON / 张量
服务端加载 policy.path 与 base_model_path，返回动作块
降低机械臂端算力压力

LeRobot 默认将推理与 rollout 放在同一进程（--device=cuda），适合单机联调。生产环境可参考 Isaac GR00T 仓库的部署示例，将推理封装为 HTTP/gRPC 服务；核心模型接口与 LeRobot groot policy 一致。

联调检查清单

检查项	说明
关节顺序	数据集 = modality.json = rollout 驱动
角度单位	rad 与 deg 不可混用
相机键名	`front`、`wrist` 等与训练一致
embodiment_tag	微调与推理均为 `new_embodiment`
base_model_path	推理时通常仍需 `nvidia/GR00T-N1.7-3B` 作配置基准
chunk 与 RTC	`n_action_steps` ≤ `chunk_size`；RTC 队列阈值 ≤ 5

reBot Arm 在 GR00T 中的定位

项目	reBot Arm B601 建议配置
embodiment_tag	`new_embodiment`
state 键	`single_arm` (6) + `gripper` (1)
action 键	与 state 对齐，7 维
action 类型	关节空间 `NON_EEF`。LeRobot 可选 `use_relative_actions=true`（关节相对，不是 Relative EEF）
动作窗口	训练 `chunk_size=40`（对齐 N1.7 `action_horizon`）
相机	至少 1 路，推荐 front + wrist / side
语言	每 episode 一句任务描述；annotation 用 `human.task_description`
控制接口	见下表：RS 走 SocketCAN，DM 走达妙串口

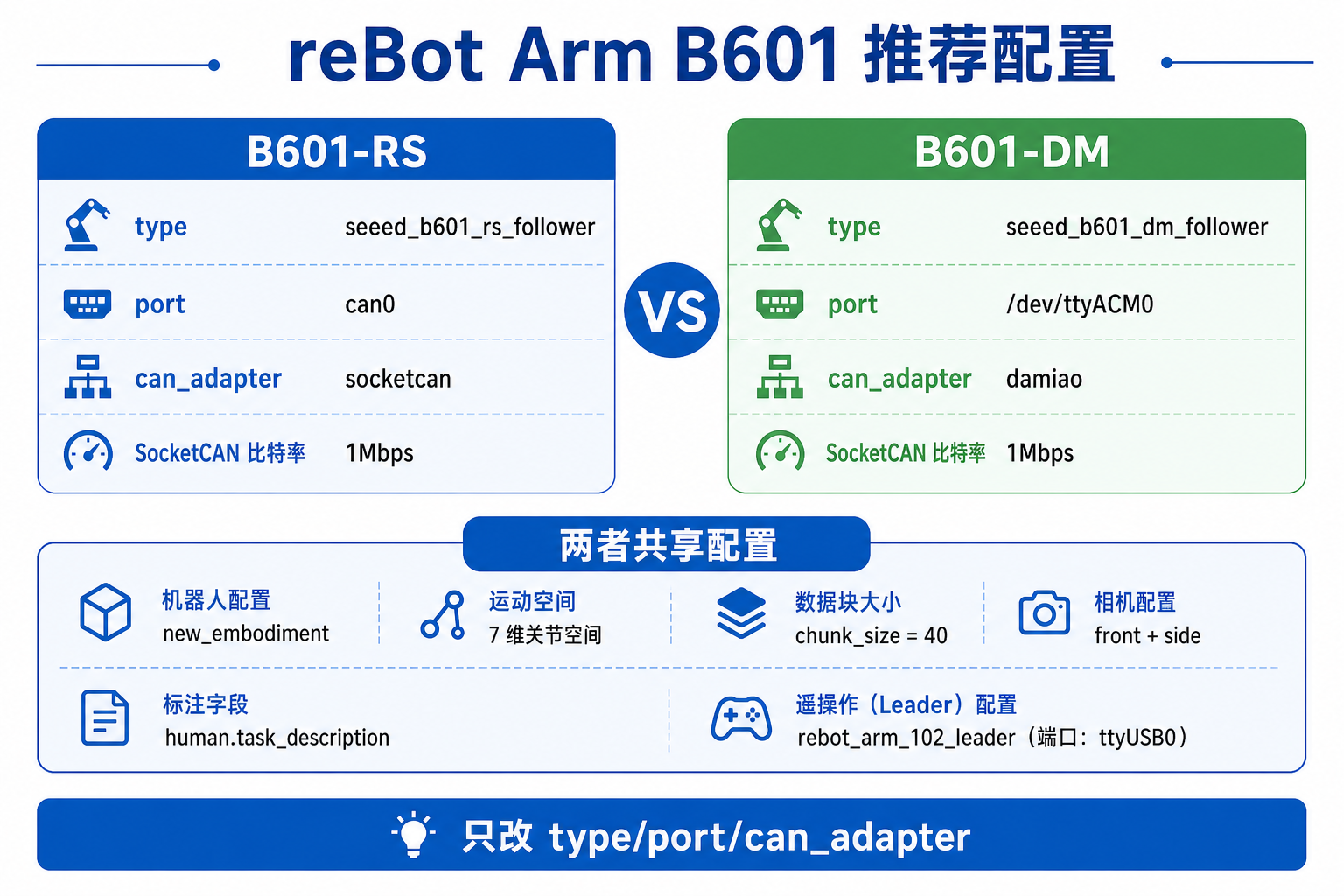

B601-RS 与 B601-DM 驱动差异（LeRobot 命令里只改这三处）：

版本	`robot.type`	`robot.port`	`robot.can_adapter`	参考
B601-RS	`seeed_b601_rs_follower`	`can0`	`socketcan`	B601-RS LeRobot Wiki
B601-DM	`seeed_b601_dm_follower`	`/dev/ttyACM0`	`damiao`	B601-DM LeRobot Wiki

两款都是 6 轴 + 夹爪、7 维 state/action；示教端均为 --teleop.type=rebot_arm_102_leader --teleop.port=/dev/ttyUSB0。RS 使用前需配置 CAN：sudo ip link set can0 type can bitrate 1000000 && sudo ip link set can0 up。

第 20 章将手把手把已有模仿学习数据整理成上述格式；第 21 章在此基础上完成 lerobot-train 微调。

本章小结

Embodiment 定义机器人的物理与控制接口；reBot Arm 以 new_embodiment 接入 GR00T（不要套用 LIBERO_PANDA / DROID 等预训练标签）
State / Action 须在数据集、modality 配置、推理客户端三者间严格一致
相机与语言 是 VLA 的两大条件模态；reBot 的 annotation 用 human.task_description
动作窗口：N1.7 的 action_horizon=40，与 RTC 一起决定实时性
机型：B601-RS（SocketCAN）与 B601-DM（达妙串口）只差 type / port / can_adapter
LeRobot 提供数据、训练、rollout 统一工具链；GR00T 提供预训练 VLA 能力
下一章进入实践：准备 reBot VLA 数据集
