第 5 阶段 · 第 24 章 · 理论

24. 正运动学、逆运动学与雅可比矩阵

解释机械臂如何从关节角计算末端位置，以及如何根据目标位置求解关节角。

本章概览

主要内容

• 关节空间与笛卡尔空间
• 正运动学
• 逆运动学
• 多解、无解和工作空间
• 关节限制
• 雅可比矩阵
• 速度运动学
• 奇异点
• 数值 IK 和闭环 IK

教学目的

解释机械臂如何从关节角计算末端位置，以及如何根据目标位置求解关节角。

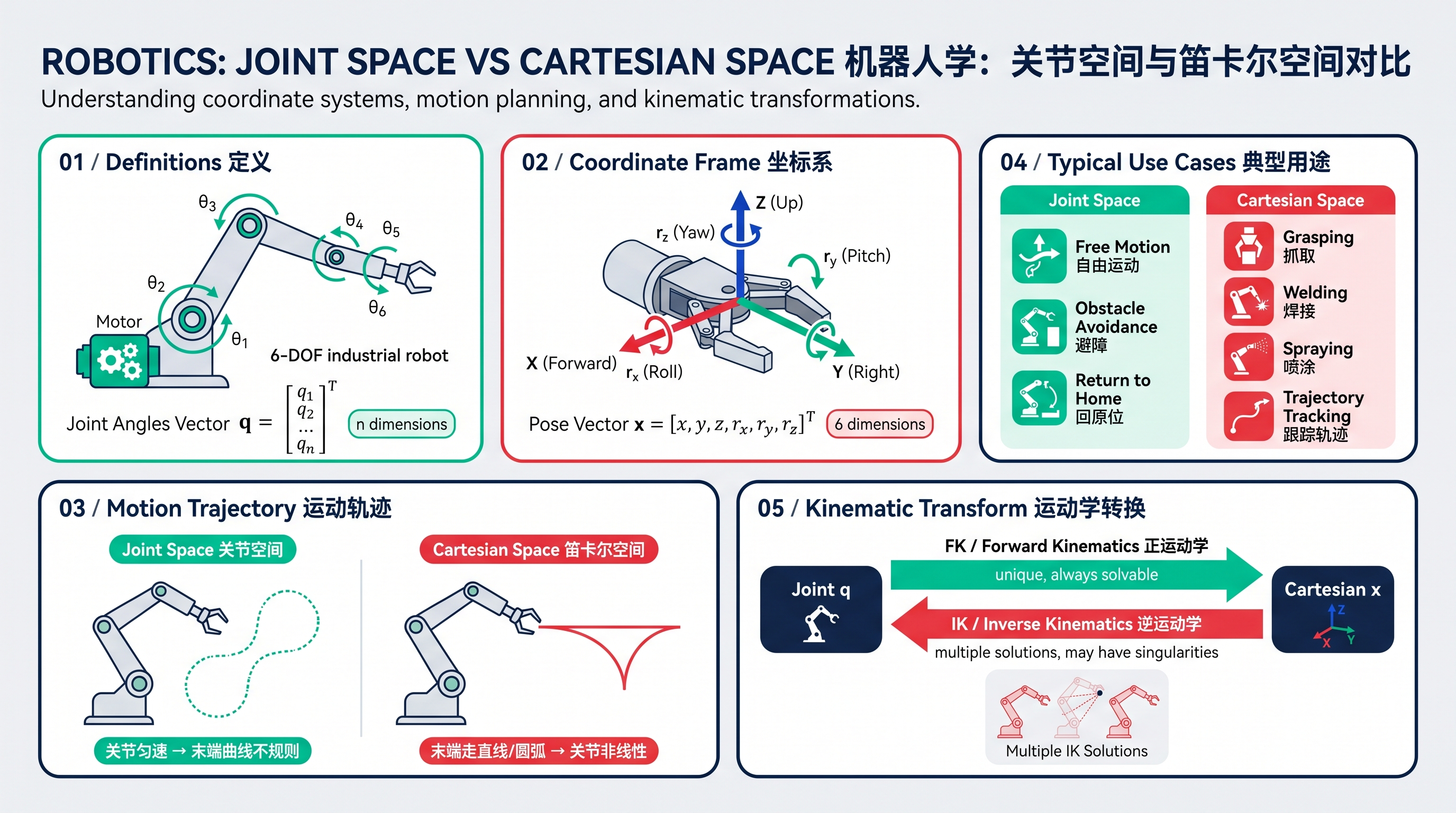

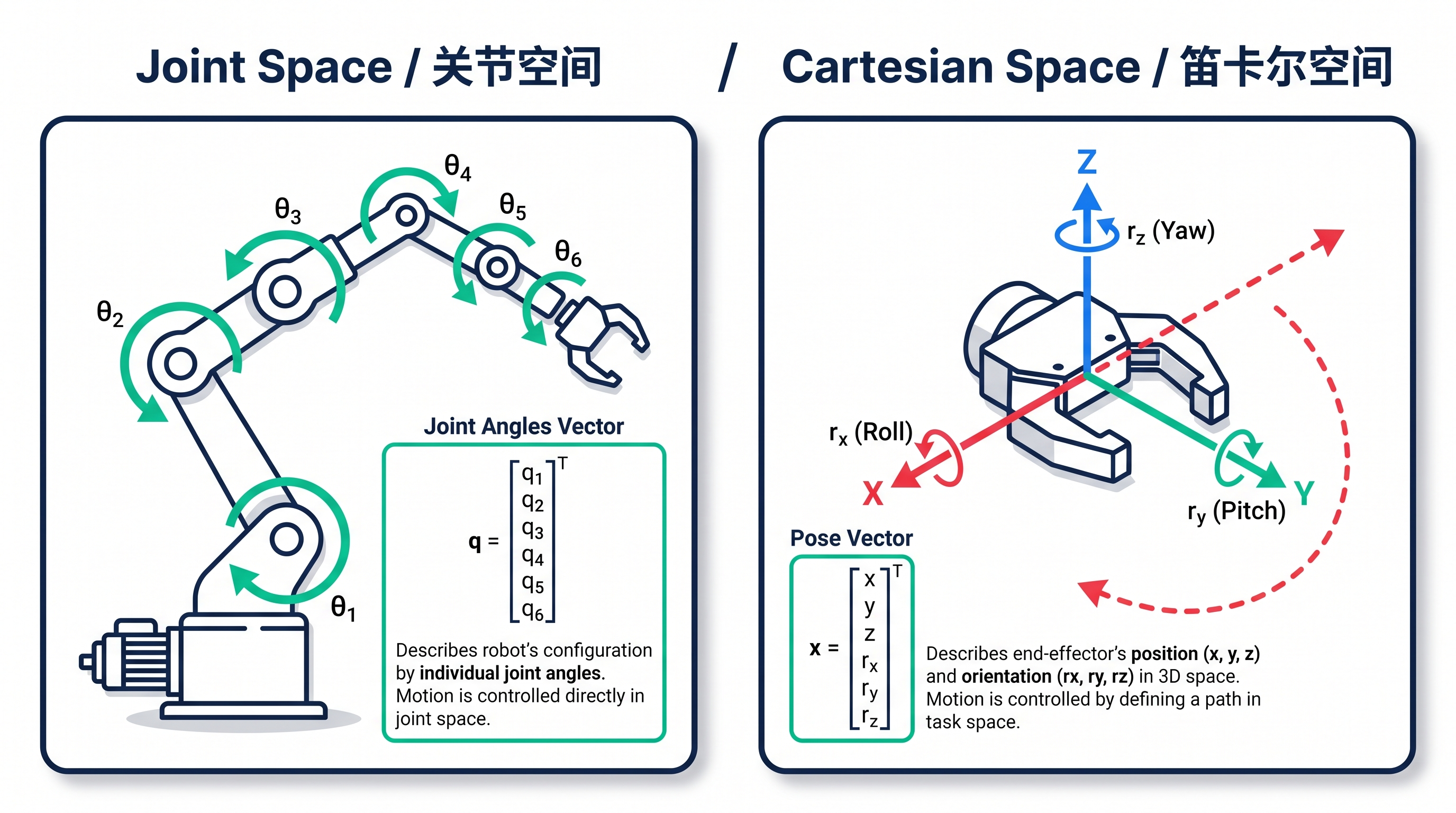

关节空间 vs 笛卡尔空间

	关节空间 (Joint Space)	笛卡尔空间 (Cartesian Space)
描述	关节角 $(q_1, q_2, ..., q_n)$	末端位姿 $(x, y, z, rx, ry, rz)$
维度	n（关节数）	6（3 位置 + 3 姿态）
物理意义	电机怎么转	末端在哪儿、朝哪
运动轨迹	关节匀速 → 末端曲线不规则	末端走直线/圆弧 → 关节非线性
控制难度	直接（发给电机）	间接（要先 IK 算关节角，再发给电机）
典型用途	自由运动、避障、回原位	抓取、焊接、喷涂、跟踪轨迹

例子 1：写字机器人

任务	用哪个空间
让电机 1 转 30°、电机 2 转 45°	关节空间（直接发角度）
让笔尖沿"福"字笔画走直线	笛卡尔空间（要算每点对应的关节角）

例子 2：抓取杯子（不考虑路径）

阶段	用哪个空间
从 home 位移到杯子附近	关节空间（简单匀速，安全）
最后几厘米精确对位杯口	笛卡尔空间（要 XYZ 一致接近）
抬起来放到架子	关节空间（不要求末端走直线）

例子 3：焊接汽车

任务	用哪个空间
焊枪沿焊缝走直线	笛卡尔空间（直线 = 焊缝）
抬起焊枪换位置	关节空间（快就行）

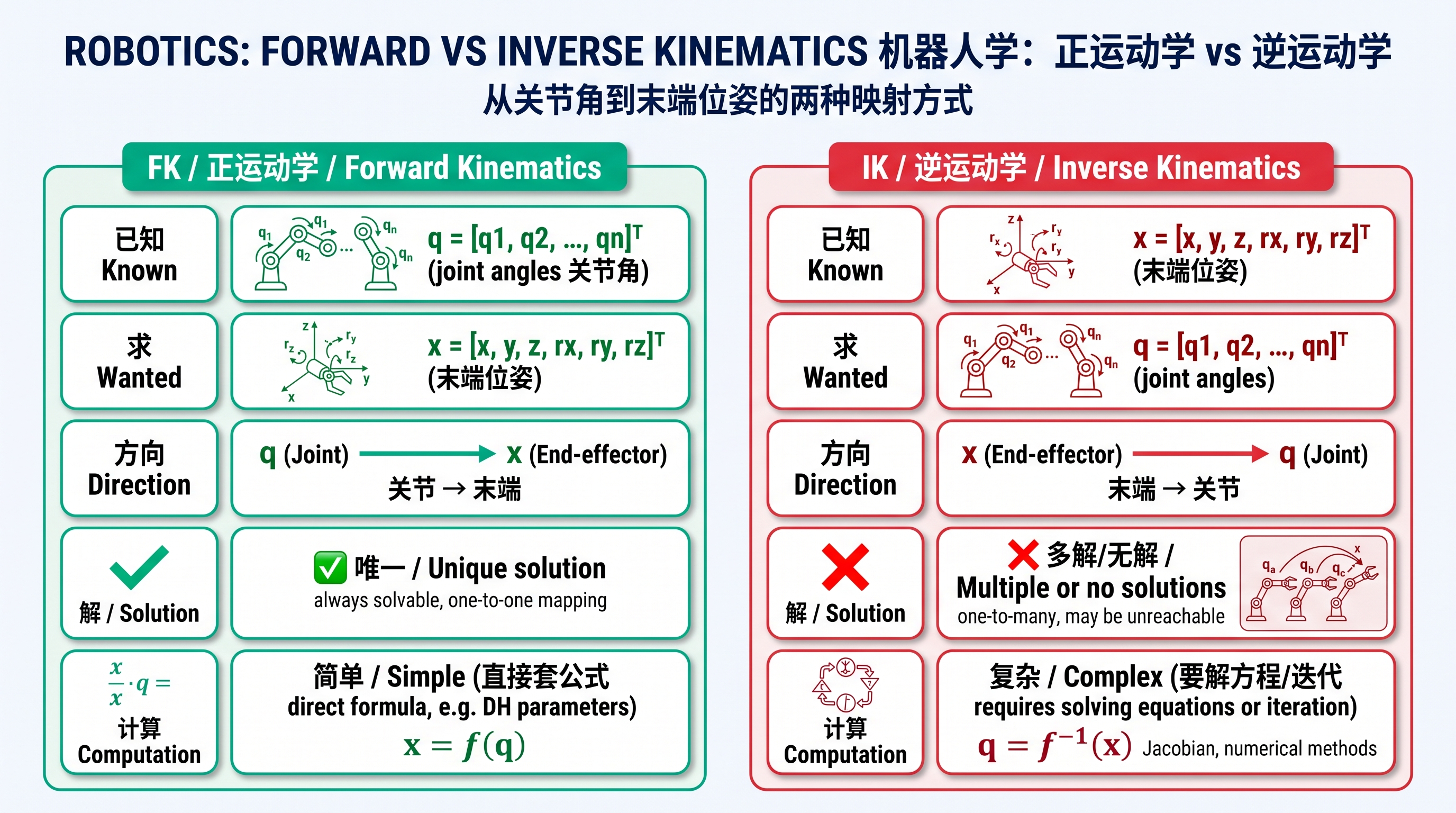

正运动学 vs 逆运动学

	正运动学 (FK)	逆运动学 (IK)
已知	关节角	末端位姿
求	末端位姿	关节角
方向	关节 → 末端	末端 → 关节
解	✅ 唯一	❌ 多解/无解
计算	简单（直接套公式）	复杂（要解方程/迭代）

正运动学干啥用

• 显示：把关节角实时画成 3D 模型（ROS RViz、游戏角色）
• 验证：算出来的末端位姿对不对
• 标定：对比理论位姿和实际位姿
• 简单控制：按预设角度序列走

逆运动学干啥用

• 抓取：相机看到物体 → 算关节角 → 控制机械臂
• 焊接/喷涂：末端必须沿指定轨迹走
• 人形机器人：脚要踩在指定地面点
• 任何"想去某地"的场景

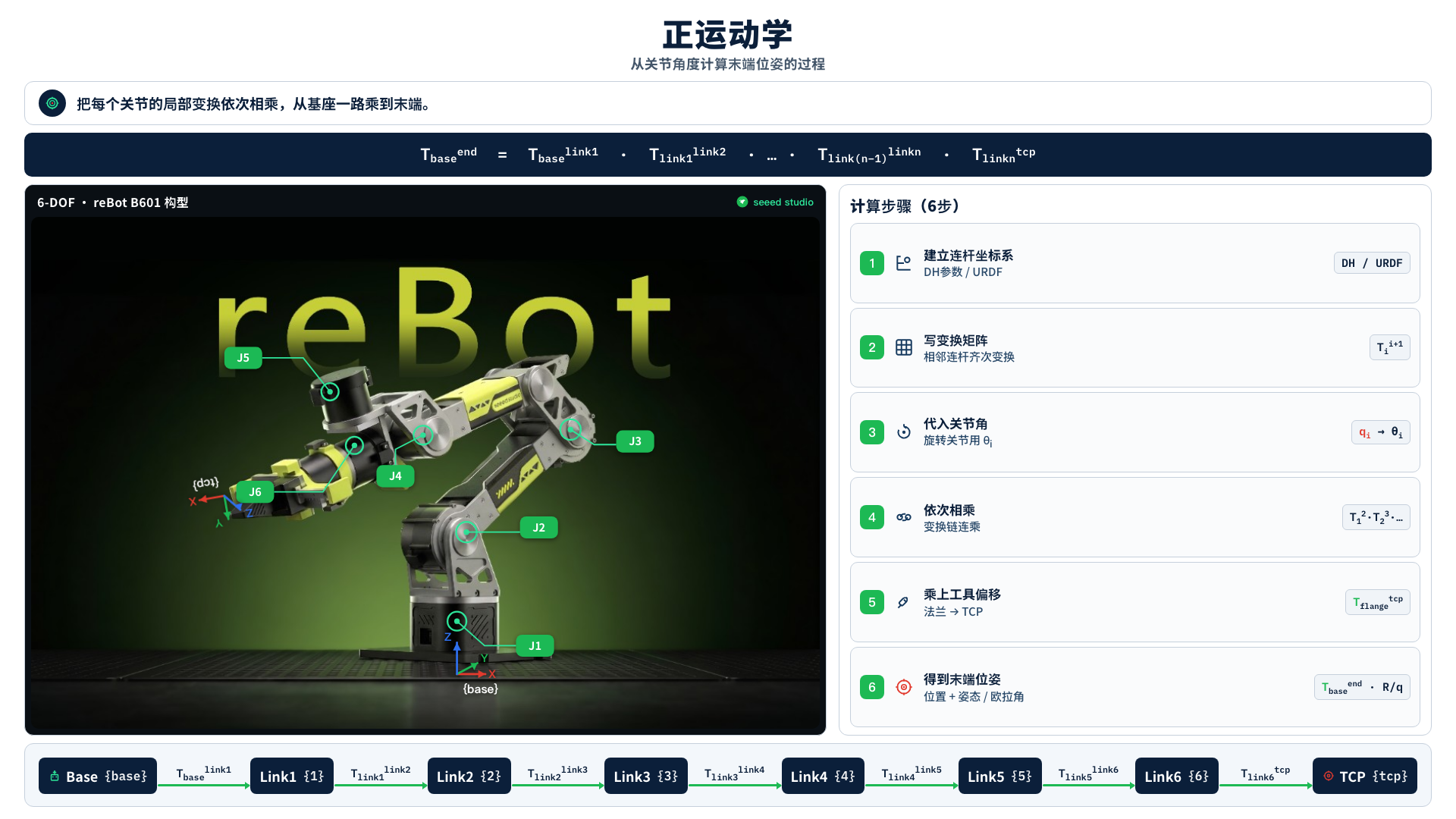

正运动学

从关节角度计算末端位姿的过程

一句话版本

把每个关节的局部变换依次相乘，从基座一路乘到末端。

$T_{base}^{end} = T_{base}^{link_1} \cdot T_{link_1}^{link_2} \cdot \ldots \cdot T_{link_{n-1}}^{link_n} \cdot T_{link_n}^{tcp}$

计算步骤（6 步）

1. 建立连杆坐标系：每个关节建一个局部坐标系（DH 参数 / URDF）
2. 写每个连杆的变换矩阵$T_i^{i+1}$（相对前一关节的平移+旋转）
3. 代入关节角 $q_i$（旋转部分用 $\theta_i$，平移部分来自 DH 表）
4. 依次相乘$T_1^2 \cdot T_2^3 \cdot \ldots \cdot T_n^{n+1}$
5. 乘上工具偏移$T_{flange}^{tcp}$
6. 得到 $T_{base}^{end}$——包含位置 $(x,y,z)$ 和姿态 $(R$ 或 $q$ 或欧拉角$)$

中间会关联到的知识点（一张图串完）

关节角 (q)
   ↓
DH 参数 / URDF  ← 描述连杆几何（a, α, d, θ）
   ↓
齐次变换矩阵 (4×4)  ← 平移 + 旋转 合成
   ↓
   ├── 旋转矩阵 R (3×3, SO(3))
   │      └── 旋转表示：欧拉角 / 四元数 / 轴角
   ├── 平移向量 t (3×1)
   ↓
矩阵连乘 (链式法则)
   ↓
末端位姿 T_base^end (SE(3))
   ↓
   ├── 位置 (x, y, z)  ← 正运动学输出
   ├── 姿态 (R / q / rpy)  ← 姿态表示
   ↓
笛卡尔空间轨迹 / 雅可比 (速度映射)
   ↓
可视化 (RViz / 仿真)

核心关联清单

知识点	作用
DH 参数	把每个连杆的 $a, \alpha, d, \theta$ 编成 4 个数
齐次变换矩阵	把平移+旋转塞进 4×4 矩阵，方便连乘
链式法则	多个矩阵相乘的本质
旋转表示	输出姿态用：欧拉角 / 四元数 / 旋转矩阵
三角函数	矩阵展开全是 $\sin/\cos$
雅可比矩阵	FK 给出位姿，J 给出速度（IK 反着用）
URDF	实际机器人描述文件，FK 数值来源

一个小例子（2 关节）

θ1, θ2 = 关节角
l1, l2 = 连杆长度

T_1^2 = [cos θ1, -sin θ1, 0, l1 cos θ1]
        [sin θ1,  cos θ1, 0, l1 sin θ1]
        [0,       0,      1, 0        ]
        [0,       0,      0, 1        ]

T_2^3 = [cos θ2, -sin θ2, 0, l2 cos θ2]
        [sin θ2,  cos θ2, 0, l2 sin θ2]
        ...
        [0,       0,      0, 1        ]

T_1^3 = T_1^2 · T_2^3 → 末端位姿

正运动学 = DH 描述 + 齐次矩阵 + 链式相乘，把"关节角"翻译成"末端在哪儿"。

中间必会的：DH、4×4 变换、矩阵乘法、旋转表示（欧拉/四元数）、URDF。

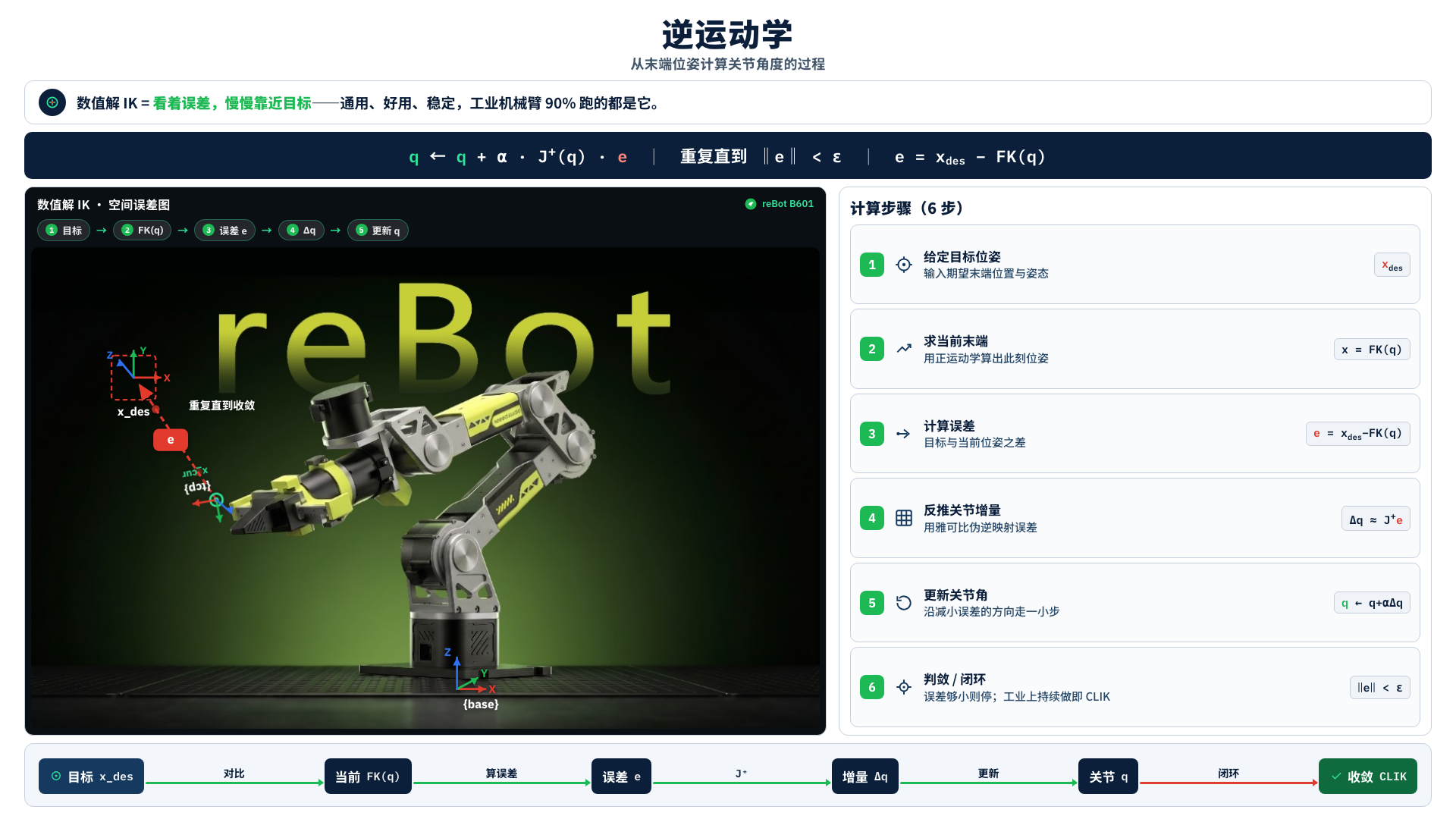

逆运动学

从末端位姿计算关节角度的过程

数值解 IK：

想象你的手想去够书架上的一本书。

你会：

1. 看现在手在哪儿，离书多远
2. 算一下"还差多远"
3. 让关节朝那个方向动一点
4. 重复 1-3，直到手摸到书

这就是数值解 IK。

核心思路

不一步到位，而是慢慢逼近。

每一步做三件事：

1. 看误差：手离目标还差多少
2. 反推方向：关节应该怎么动才能缩小误差
3. 动一下：让关节真的走一步

然后从头再来，直到误差足够小。

为什么这个方法好用

• 通用：不管 6 轴、7 轴、机械手、蛇形臂都能用
• 不用想公式：写程序就行
• 精度可调：想要多准都行，跑久一点就行

工业上怎么用

实际工厂里的机械臂，几乎都跑这个算法的"升级版"——闭环版本：

• 持续看误差
• 持续修正
• 哪怕模型有点不准也能慢慢收敛

这种"边走边看"的方式叫 CLIK (Closed-Loop IK)，是工业的事实标准。

一句话

数值解 IK = "看着误差，慢慢靠近目标"——通用、好用、稳定，工业机械臂 90% 跑的都是它。

雅可比矩阵

雅可比把「求位姿」变成「求速度」

位姿 IK 难解

末端位姿是非线性方程：

$f(q) = T_{target}$

直接解这个方程，多数情况没闭式解。

雅可比把它线性化

对当前 $q$ 求导：

$\frac{\partial f}{\partial q} = J(q)$

线性关系：

$\Delta T \approx J(q) \cdot \Delta q$

反解速度

$\dot{q} = J^{-1} \cdot v_{end}$

迭代逼近

1. 当前 q → 算末端位姿 T
2. 误差 ΔT = T_target - T
3. 末端速度 v = ΔT / dt
4. 关节速度 q̇ = J⁻¹ v
5. q_new = q + q̇·dt
6. 回到 1，直到 ΔT 够小

一句话

雅可比把 IK 的非线性方程"局部拍平"成线性方程，反解速度积分就能逼到目标位姿。

奇异点

某个姿态下，关节怎么动，末端都不动——或者末端怎么动都做不到。

比如：

• 臂完全伸直：再推不动了，方向全没了
• 腕两节共线：转一圈算两个方向重合，少一个自由度

奇异时发生什么

情况	表现
雅可比"失灵"	翻译手册查不出东西
IK 求解爆炸	算出来的关节速度无穷大
关节抽搐	电机疯狂抖动
控制震荡	末端来回跳

本质：翻译手册里某些词条变成 0/0——没法翻译。

怎么发现它

雅可比退化时有一个数字会变 0：

• 行列式 = 0
• 最小奇异值 = 0
• 雅可比的"秩"变少

监控这个数，接近 0 就报警。

怎么应对

阻尼伪逆 DLS 给手册加点"摩擦"，不让它爆炸

改路径 提前规划好，绕开奇异区

降速 接近奇异时减速，给自己反应时间

换姿态 同一个目标位姿，挑不奇异的解

奇异点的两种

• 工作空间边界：伸到最远，方向没了
• 工作空间内部：腕共线/肘伸直，自由度减少

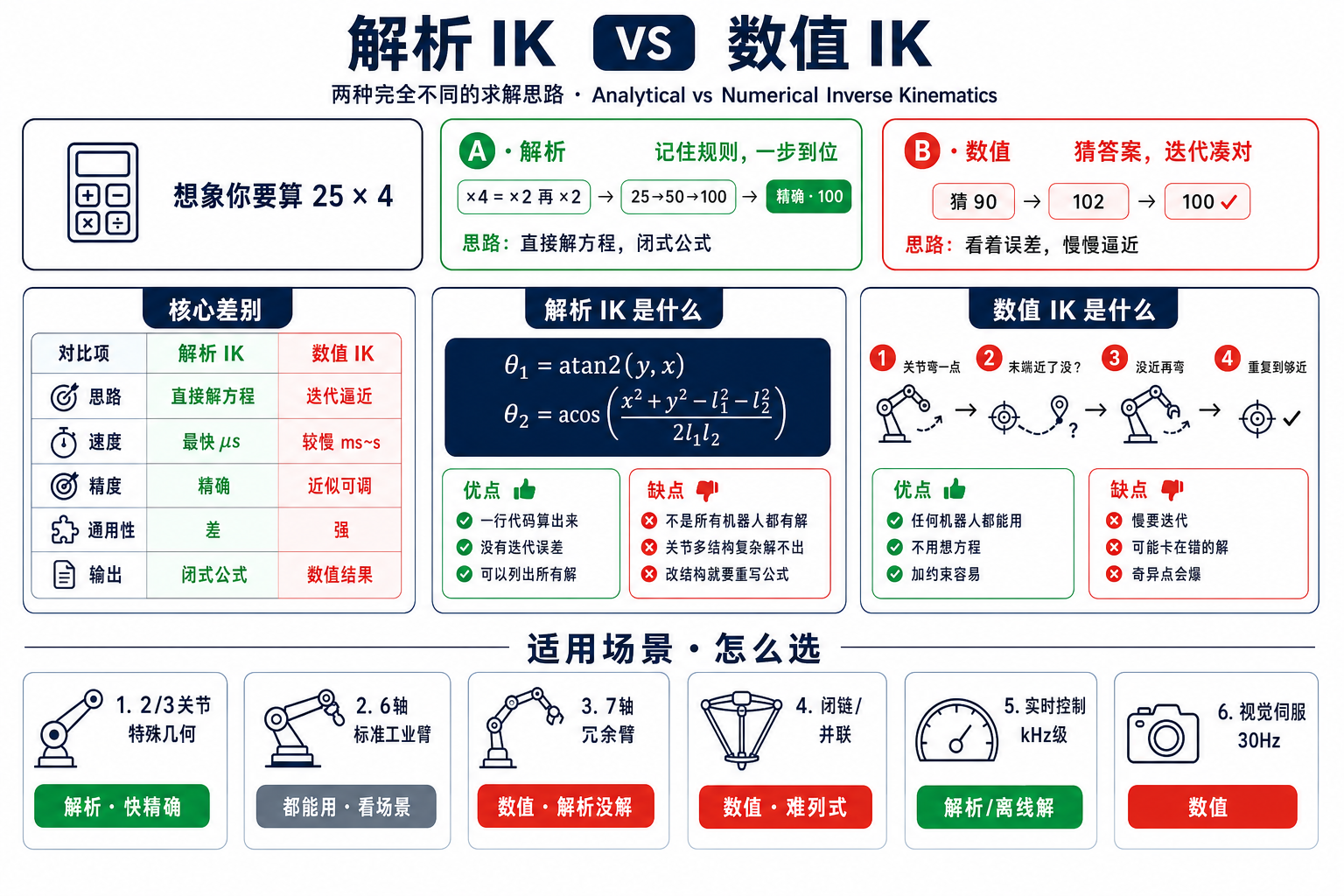

解析 IK vs 数值 IK

想象你要算 25 × 4。

方法 A（解析）：

记住"任何数 × 4 = × 2 再 × 2"——算出 50 再 × 2 = 100

一步到位，精确

方法 B（数值）：

猜一个答案（比如 90）

算 25 × 4 = 100，比 90 大 10

调大点（猜 102），算 25 × 4 = 100，大 2

再调（猜 100），正好

迭代几次凑对

两种都能算出来，思路完全不同。

核心差别

维度	解析 IK	数值 IK
思路	直接解方程	迭代逼近
速度	最快（μs）	较慢（ms\－s）
精度	精确	近似（可调）
通用性	差	强
输出	闭式公式	数值结果

解析 IK 是什么

直接把方程解开，拿到公式：

$\theta_1 = \text{atan2}(...)$

$\theta_2 = \text{acos}(...)$

好处：

• 一行代码算出来
• 没有迭代误差
• 可以列出所有解

坏处：

• 不是所有机器人都有解
• 关节多、结构复杂时方程解不出
• 一旦机器人改了，公式全得重写

数值 IK 是什么

不求公式，反复猜：

1. 关节弯一点
2. 末端离目标近了没？
3. 没近就再弯
4. 重复到够近

好处：

• 任何机器人都能用
• 不用想方程
• 加约束容易

坏处：

• 慢（要迭代）
• 可能卡在错的解
• 奇异点会爆

适用场景

场景	选
2 关节、3 关节、特殊几何	解析（快、精确）
6 轴标准工业臂	都能用，看场景
7 轴冗余臂	数值（解析没解）
闭链 / 并联	数值（解析难列）
实时控制（kHz 级）	解析或离线生成的解析解
视觉伺服（30Hz）	数值
