第 6 阶段 · 第 28 章 · 理论
28. 目标检测与手眼标定
上一章我们学习了机器人视觉的基础流程：环境 -> 相机采集 -> 二维图像 -> 深度信息 -> 三维空间坐标 -> 机器人坐标，但对于每一环的算法原理和实现细节着墨不多。本章要把每一环"下沉一层"，让读者理解算法背后的数学与工程取舍。
目标检测与手眼标定
章节概述
上一章我们学习了机器人视觉的基础流程：环境 -> 相机采集 -> 二维图像 -> 深度信息 -> 三维空间坐标 -> 机器人坐标，但对于每一环的算法原理和实现细节着墨不多。本章要把每一环"下沉一层"，让读者理解算法背后的数学与工程取舍。
实际机器人系统中，机器人并不会直接面对一个已经标注好的目标位置。因此需要深入解决四个核心问题：
-
问题 1：检测算法为什么是 YOLO？YOLOE 怎么自定义类别？
- 对应：目标检测算法原理（28.3）
-
问题 2：为什么用 ArUco 而非棋盘格做相机标定？
- 对应：ArUco 标记原理（28.5）
-
问题 3：主动深度相机为什么能直接给出深度图？深度图与 RGB 怎么对齐？
- 对应：主动深度相机原理（28.6）
-
问题 4：6-DoF 抓取姿态是怎么从图像估出来的？
- 对应：6-DoF 抓取姿态估计（28.8）
-
因此本章将建立深入理解：
- 检测算法（YOLOE / OBB） -> ArUco 相机标定 -> 主动深度相机原理 -> 6-DoF 抓取姿态估计
视觉任务体系

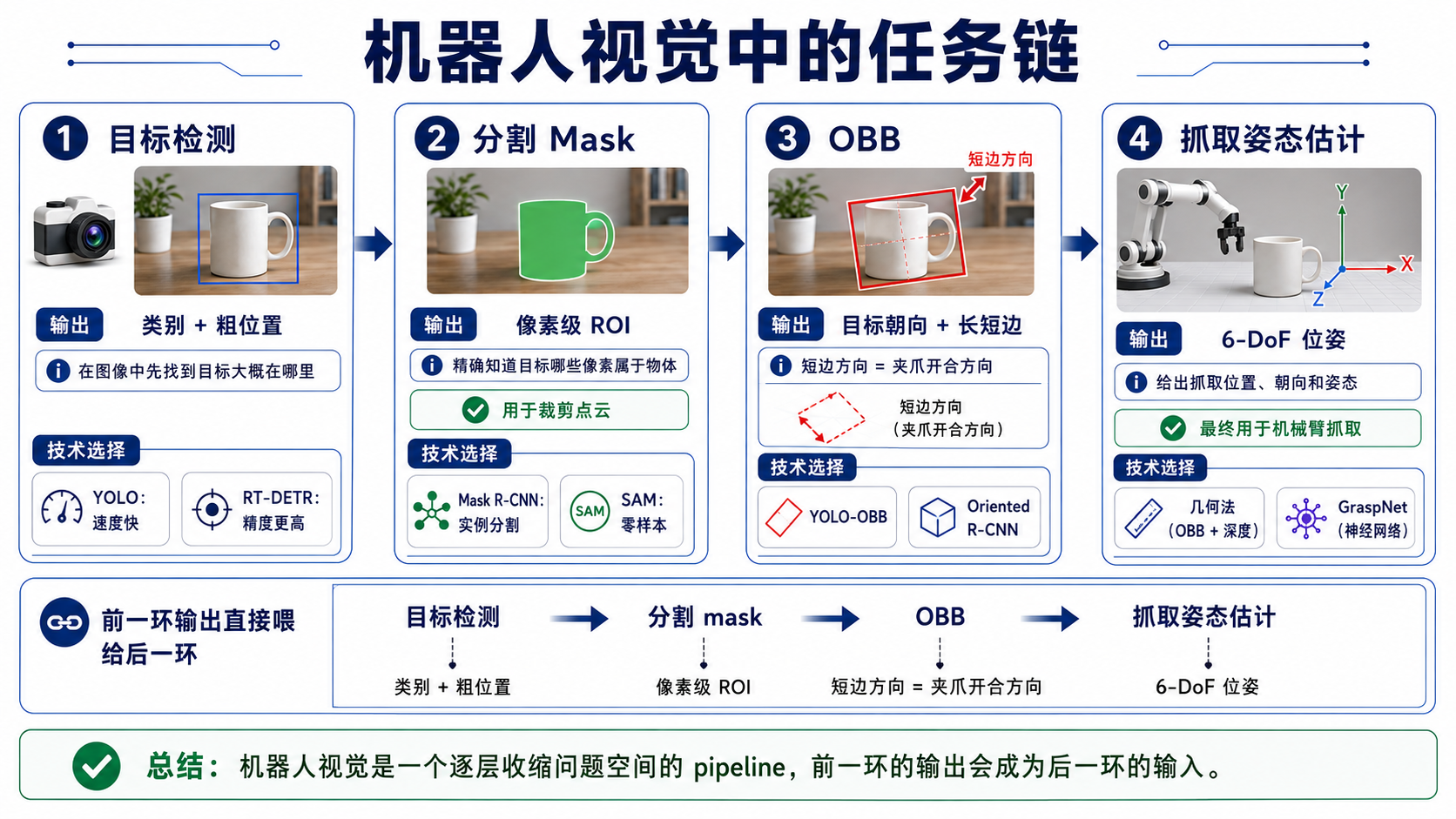

机器人视觉中的任务链
每一环都有特定的技术选择：
- 检测：YOLO（速度）或 RT-DETR（精度）
- 分割：Mask R-CNN（实例）或 SAM（零样本）
- OBB：YOLO-OBB 或 Oriented R-CNN
- 抓取：几何法（OBB+深度）或 GraspNet（神经网络）

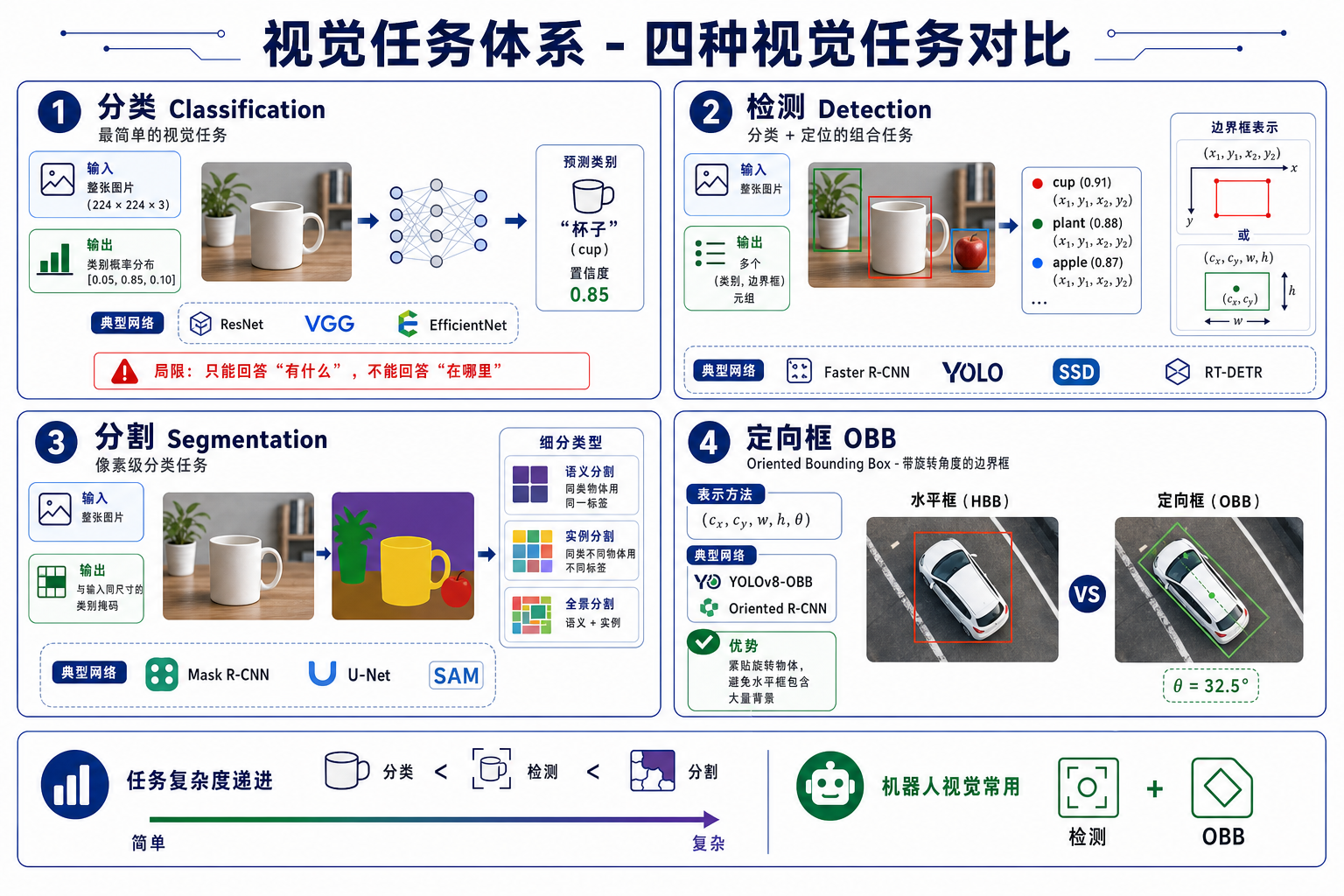

四种视觉任务对比
分类（Classification）：最简单的视觉任务：输入一张图片，输出一个类别标签
- 输入：整张图片（如 224×224×3）
- 输出：类别概率分布（如 [0.05, 0.85, 0.10]）
- 典型网络：ResNet、VGG、EfficientNet
- 局限：只能回答"有什么"，不能回答"在哪里"
检测（Detection）：分类 + 定位的组合任务。
- 输入：整张图片
- 输出：多个 (类别, 边界框) 元组
- 典型网络：Faster R-CNN、YOLO、SSD、RT-DETR
- 边界框表示：(x1, y1, x2, y2) 或 (cx, cy, w, h)
分割（Segmentation）：像素级分类任务，给每个像素打类别标签。
-
输入：整张图片
-
输出：与输入同尺寸的类别掩码
-
典型网络：Mask R-CNN（实例分割）、U-Net（语义分割）、SAM
-
细分：
- 语义分割：同类物体用同一标签
- 实例分割：同类不同物体用不同标签
- 全景分割：语义 + 实例
定向框（OBB, Oriented Bounding Box）：带旋转角度的边界框
- 表示：(cx, cy, w, h, θ)
- 典型网络：YOLOv8-OBB、Oriented R-CNN
- 优势：紧贴旋转物体，避免水平框包含大量背景
检测算法深入
为什么实时机器人视觉选 YOLO
机器人应用对视觉算法的核心要求是实时性。考虑一个典型场景：
- 物体在传送带上以 0.1 m/s 移动，视野宽度 0.5 m，物体穿越视野时间：5 秒，假设需要 20 Hz 控制频率，每帧间隔 50 ms，如果检测算法每帧耗时 200 ms（5 Hz），机器人无法跟上物体移动，会频繁抓空。
- **YOLO 的"看一眼"思想，**一步完成图片划分成 S×S 网格、每个网格直接预测 B 个边界框 + 类别、一次前向传播出结果

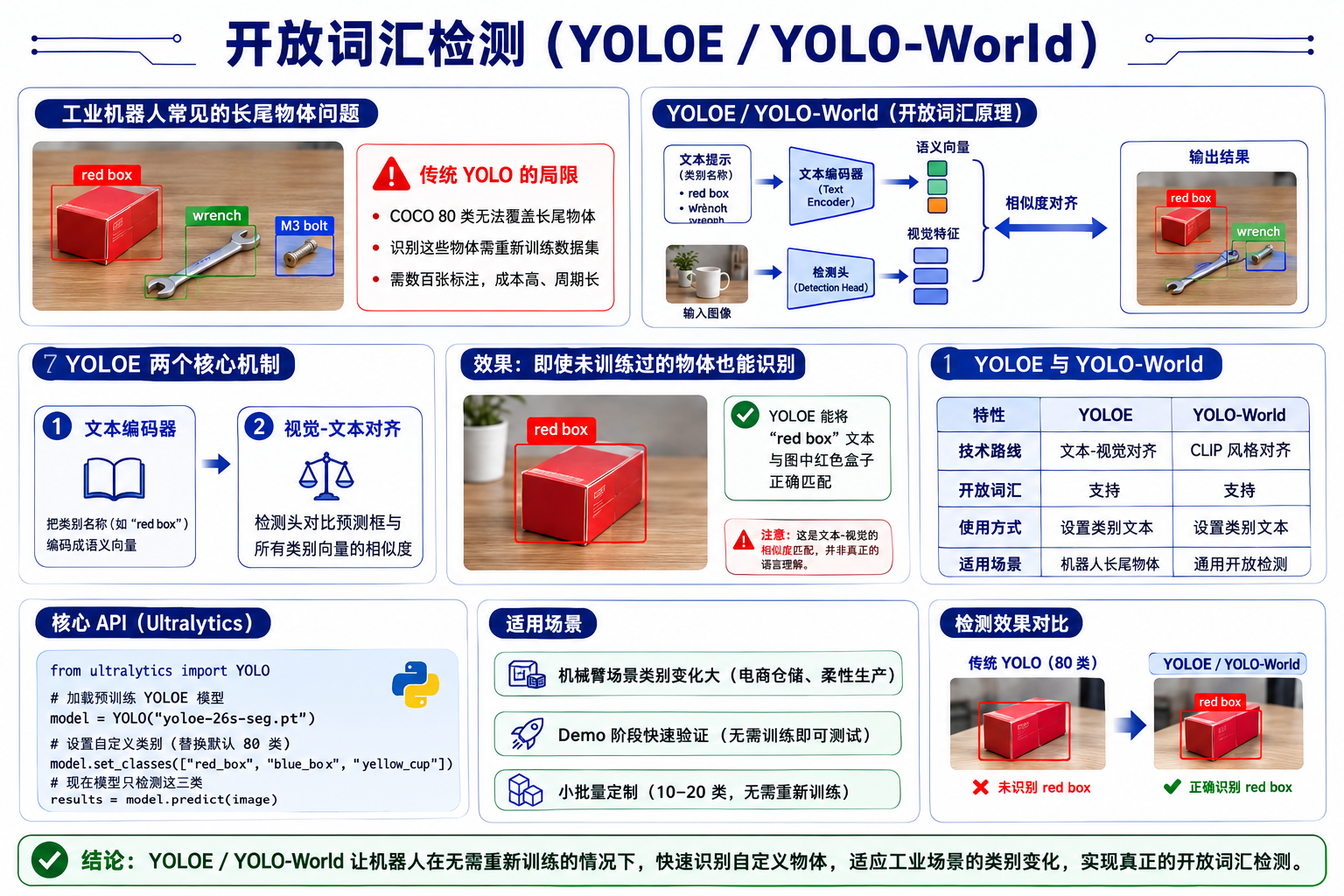

开放词汇检测（YOLOE / YOLO-World）
工业机器人经常遇到 COCO 80 类没有覆盖的物体：特定颜色的盒子（"红盒子"）、自定义零件（"M3 螺栓"）、临时摆放的工具（"扳手"），传统 YOLO 要识别这些，必须重新训练数据集（数百张标注），成本高。
YOLOE（YOLO with Extended vocabulary）通过两个机制实现开放词汇：
- 文本编码器：把类别名称（如 "red box"）编码成语义向量；
- 视觉-文本对齐：检测头对比预测框与所有类别向量的相似度
- 文本编码器知道"red box"这个词对应的视觉概念。即使训练时没见过红色盒子，它也能把“red box”这个文本和图中的红色盒子匹配上，但需要注意的是他是进行文本-视觉的相似度匹配，不是真正的语言理解，并且如果是文本编码器没有见过的词汇，他并不能够理解。
YOLO-World 类似思路
- YOLO-World 使用 CLIP 风格的图像-文本对齐，实现开放词汇，工作原理与YOLOE一致
核心 API
from ultralytics import YOLO
# 加载预训练 YOLOE 模型
model = YOLO("yoloe-26s-seg.pt")
# 设置自定义类别（替换默认 80 类）
model.set_classes(["red_box", "blue_box", "yellow_cup"])
# 现在模型只检测这三类
results = model.predict(image)
适用场景
- 机械臂场景类别变化大（电商仓储、柔性生产）
- Demo 阶段快速验证（无需训练即可测试）
- 小批量定制（10-20 类，无需重新训练）

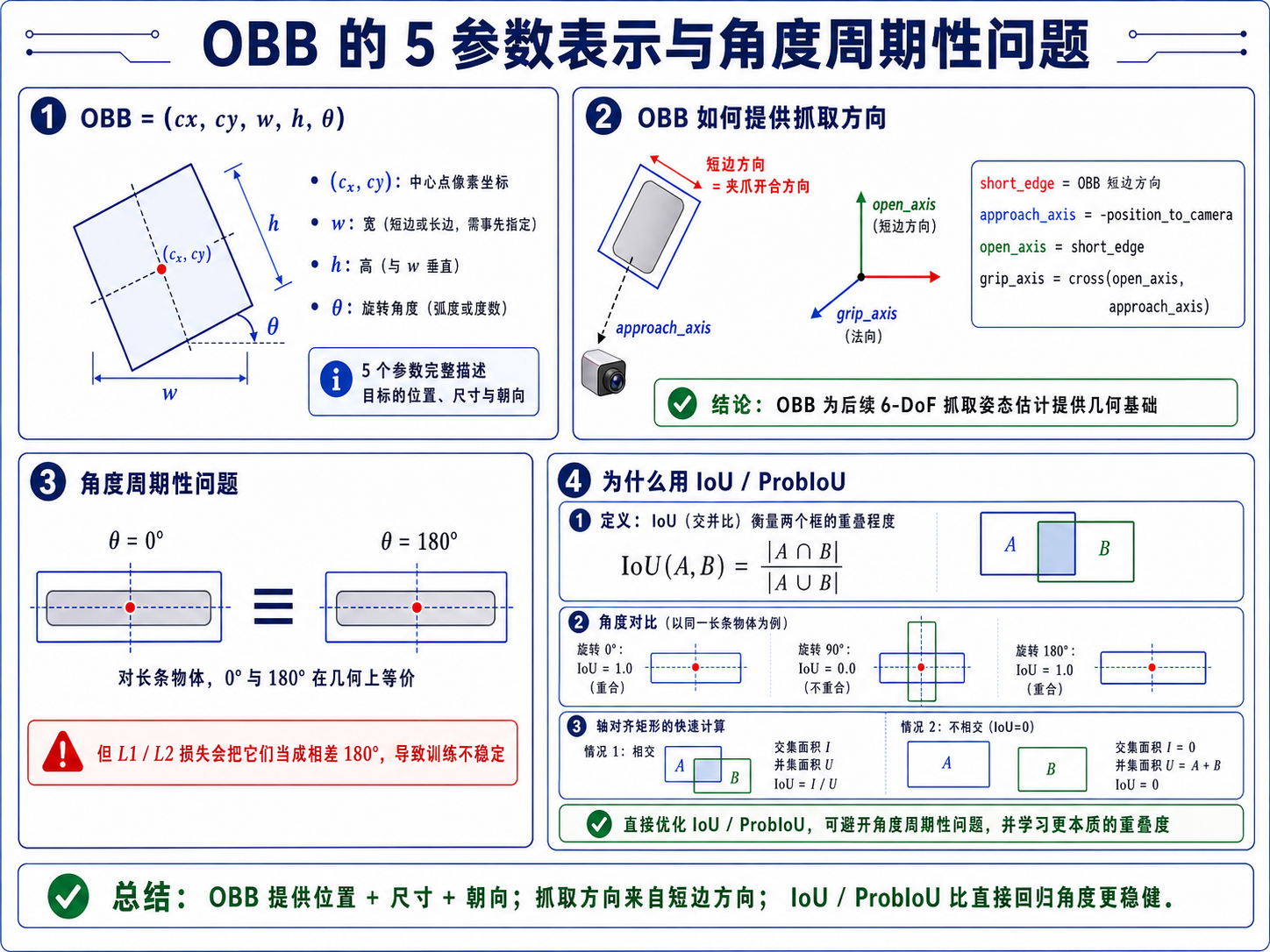

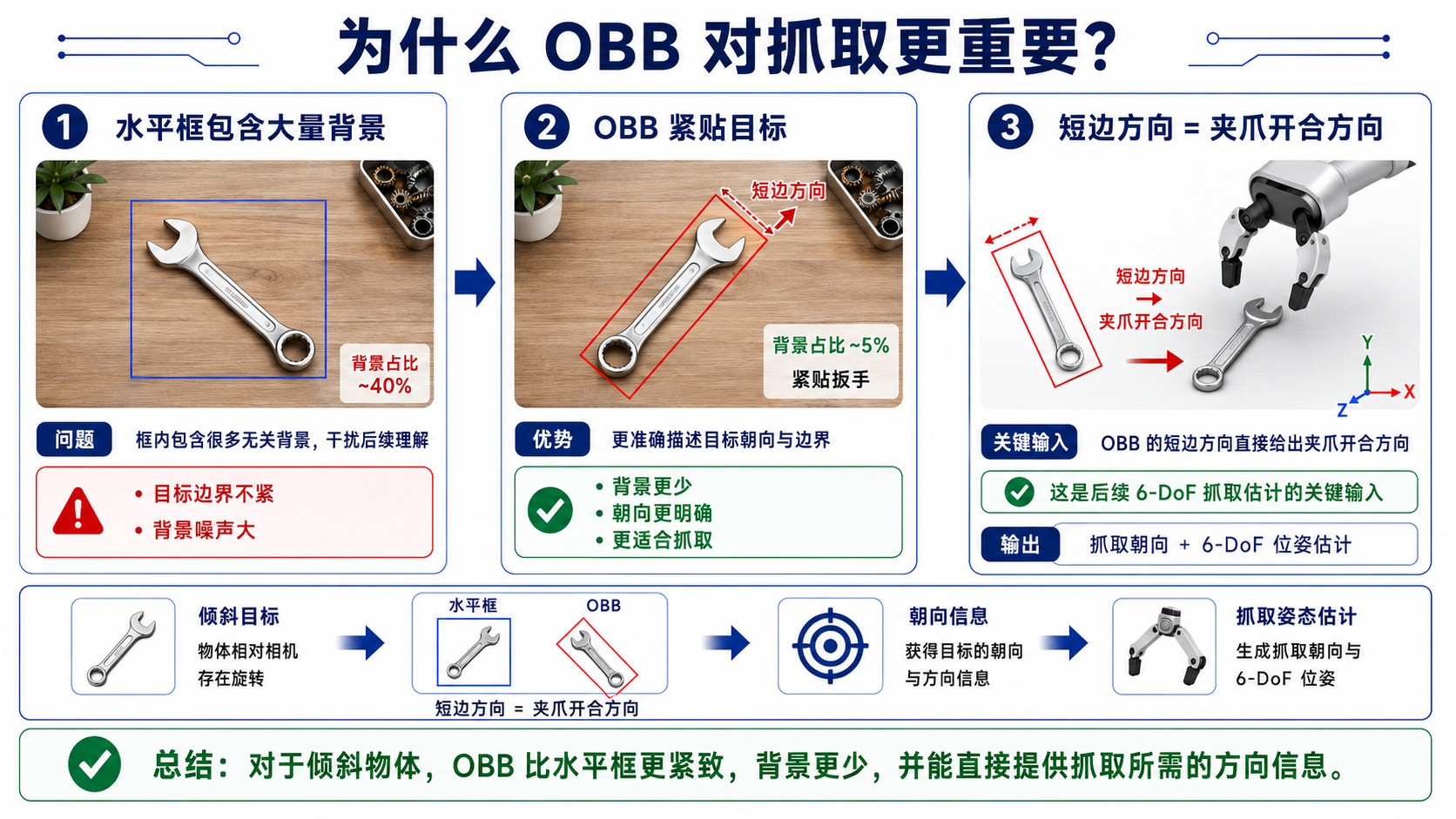

为什么机器人视觉多用 OBB
OBB 的短边方向直接给出夹爪开合方向，这是后续 6-DoF 抓取估计的关键输入。
定向框（OBB）原理

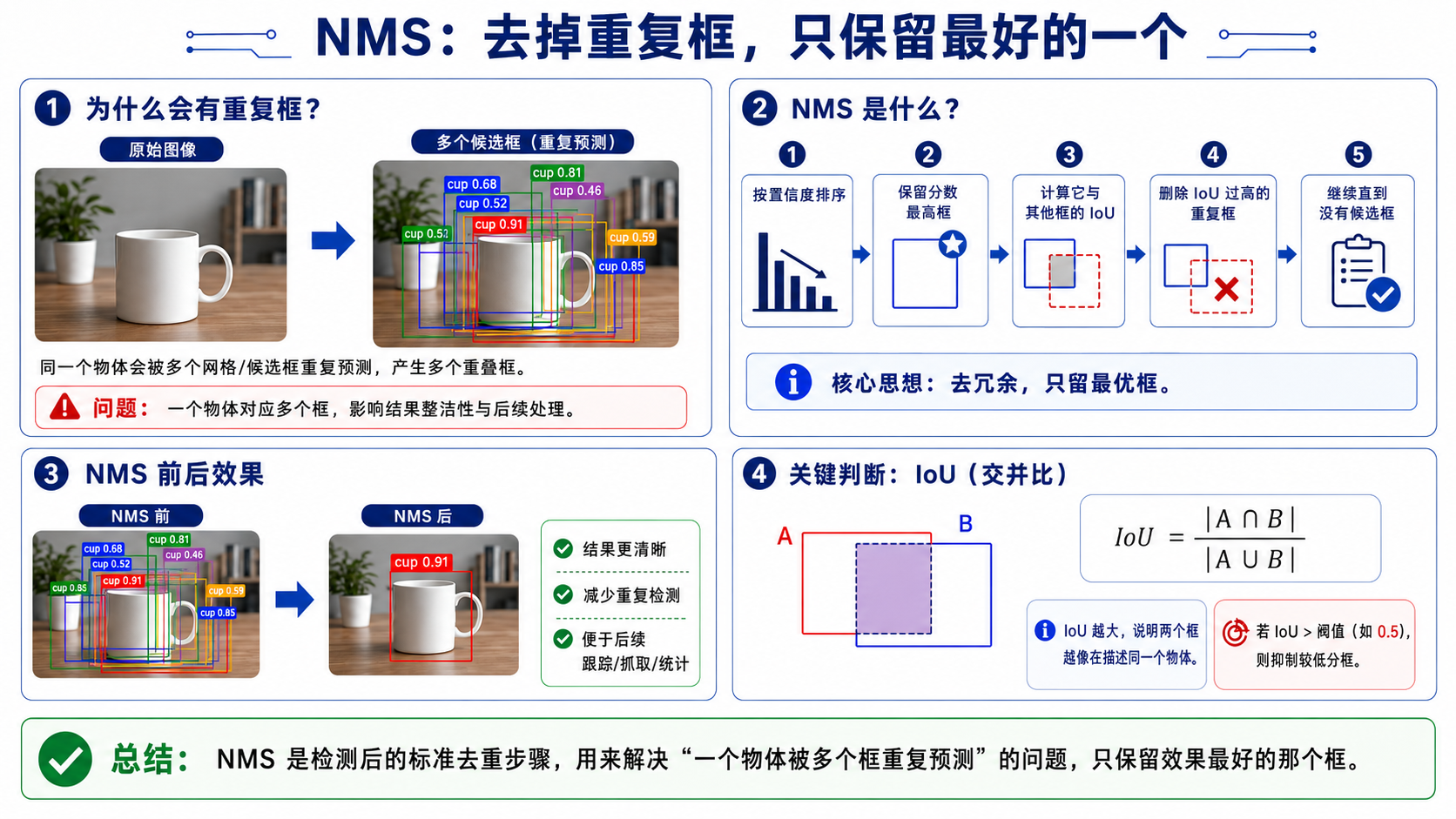

后处理 NMS
NMS 是检测后处理的标准步骤，YOLO检测完一张图后，同一个物体会被多个网格“重复”预测出多个重叠框，NMS就是把这些重复框去掉，只留一个效果最好的，解决"一个物体被多个网格重复预测"的问题。
-
实例代码
def nms(boxes, scores, iou_threshold):
"""
boxes: [(x1, y1, x2, y2), ...]
scores: [confidence, ...]
返回保留的索引列表
"""# 1. 按置信度降序排序
order = sorted(range(len(scores)), key=lambda i: scores[i], reverse=True)
keep = []
while order:
# 2. 选最高分框
i = order[0]
keep.append(i)
# 3. 计算与其他框的 IoU
rest = order[1:]
ious = [compute_iou(boxes[i], boxes[j]) for j in rest]
# 4. 保留 IoU < 阈值的框（去除冗余）
order = [rest[j] for j, iou in enumerate(ious) if iou < iou_threshold]
return keep

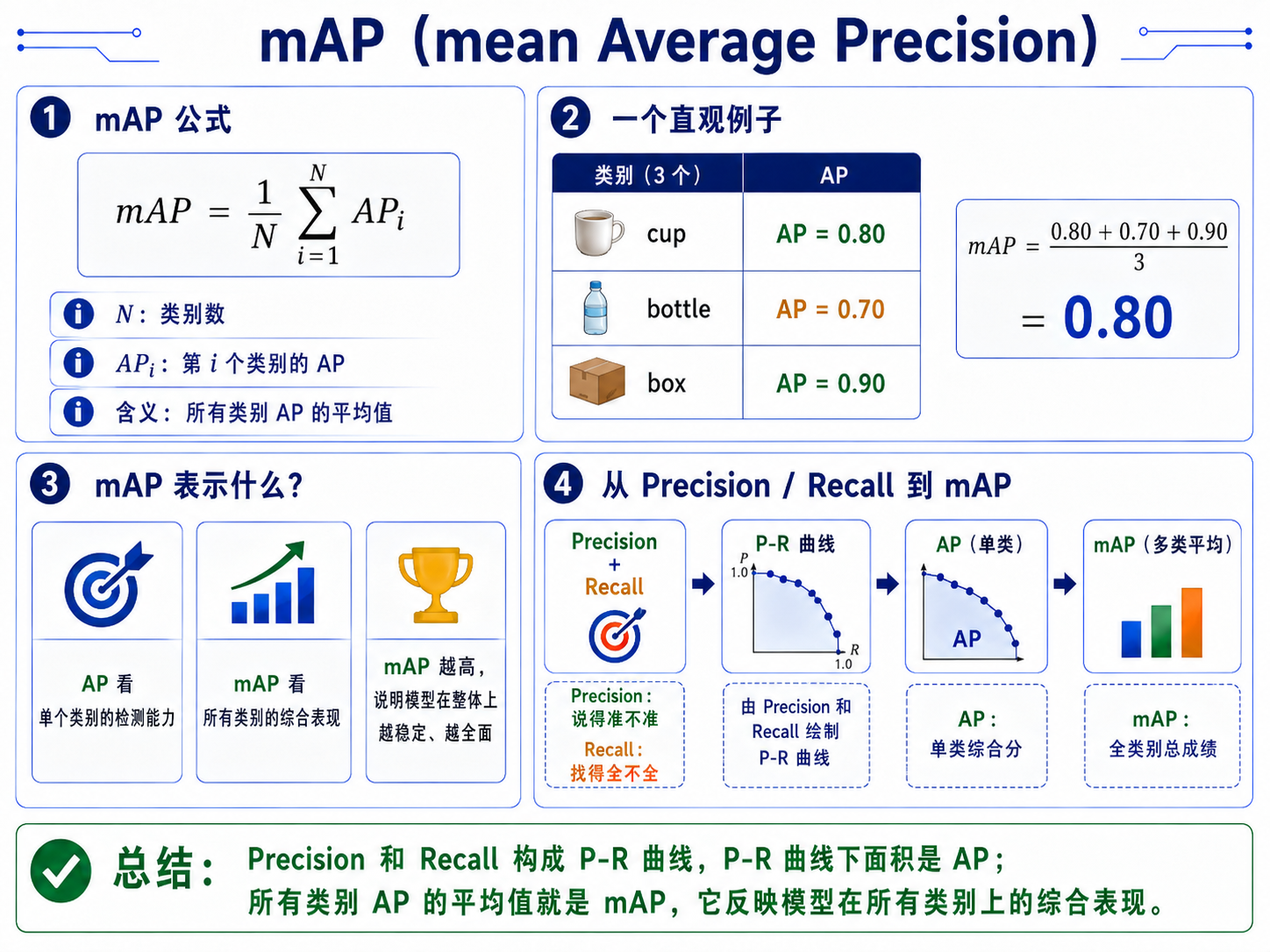

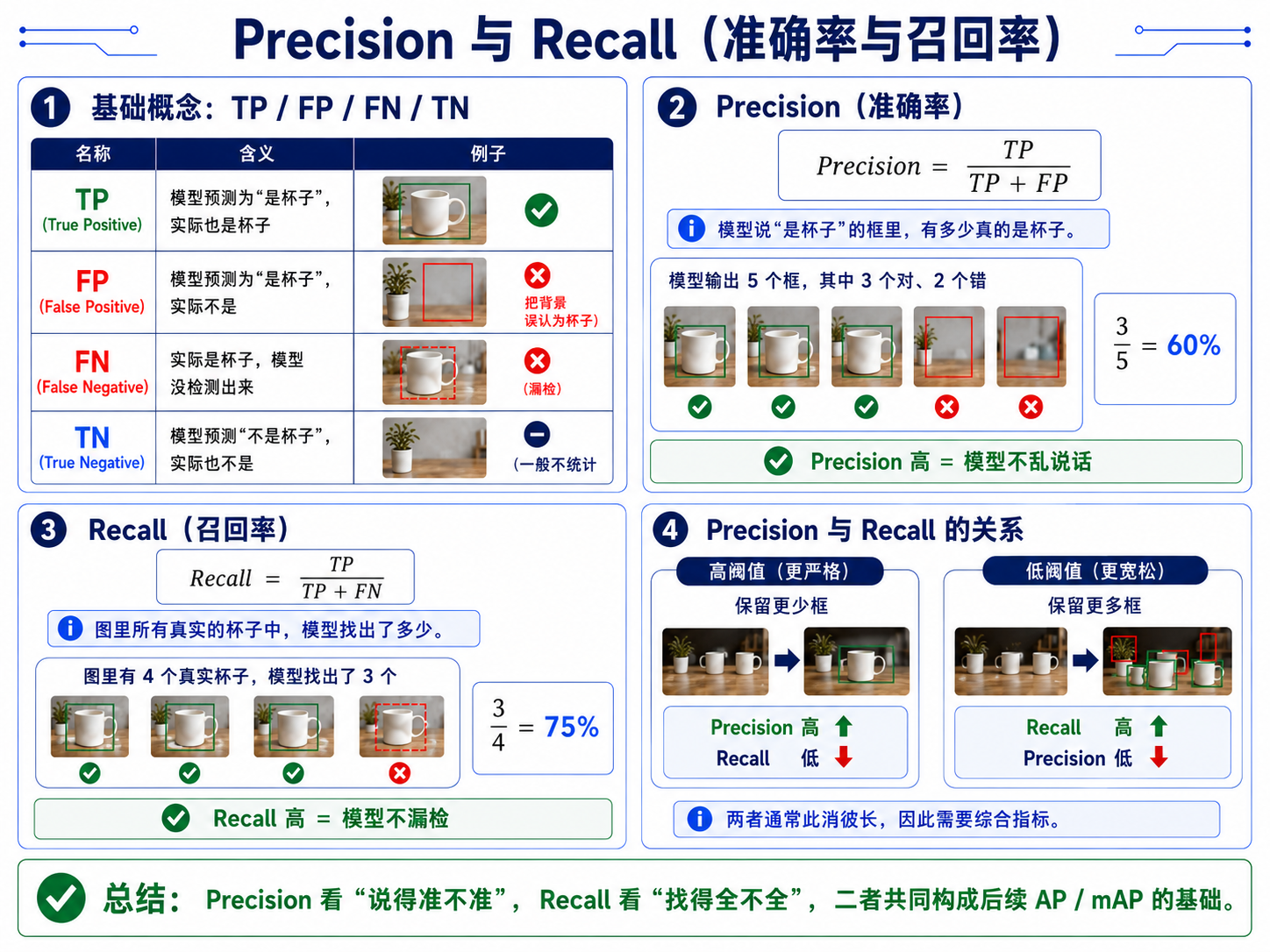

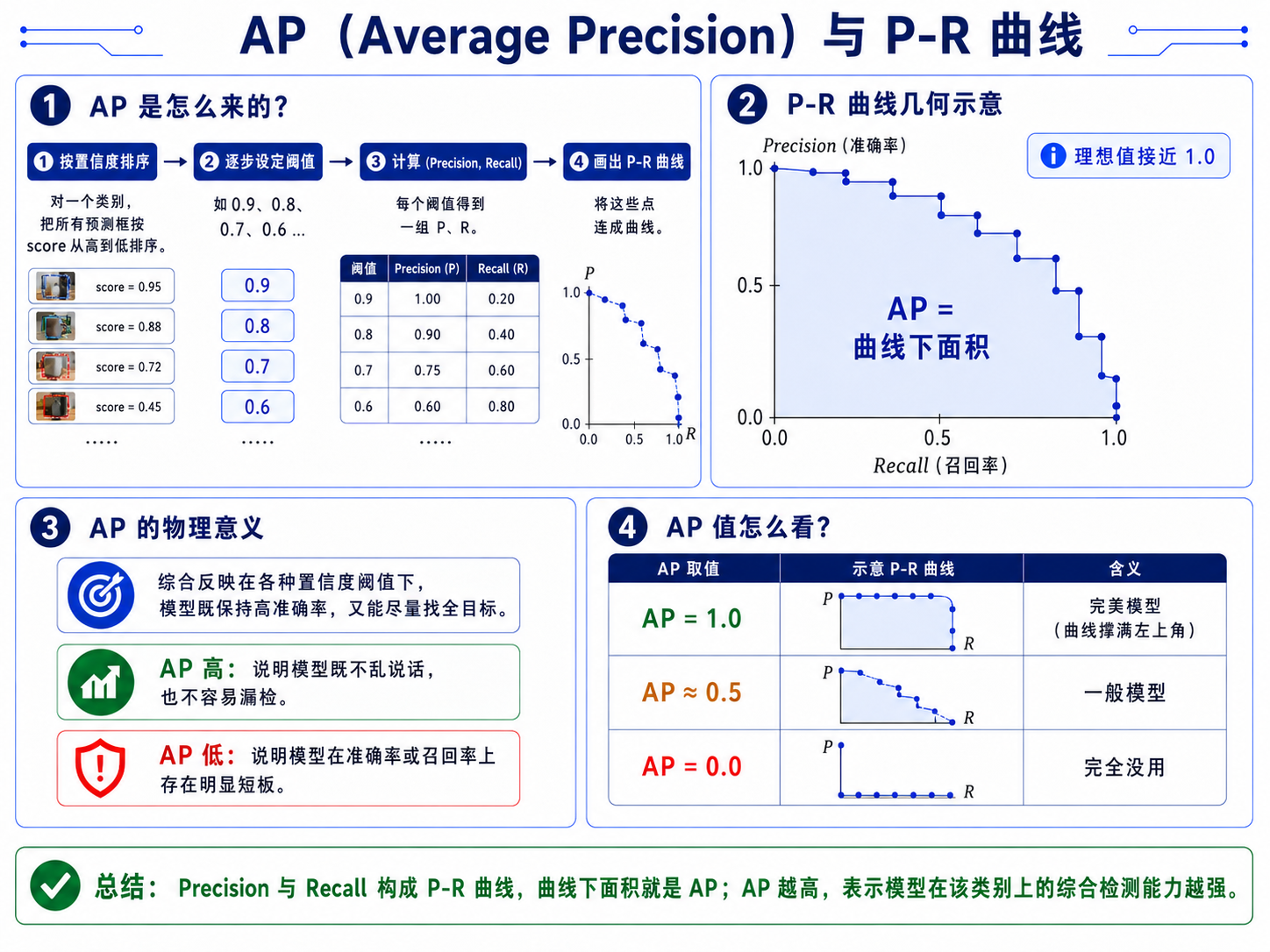

mAP（评价指标）

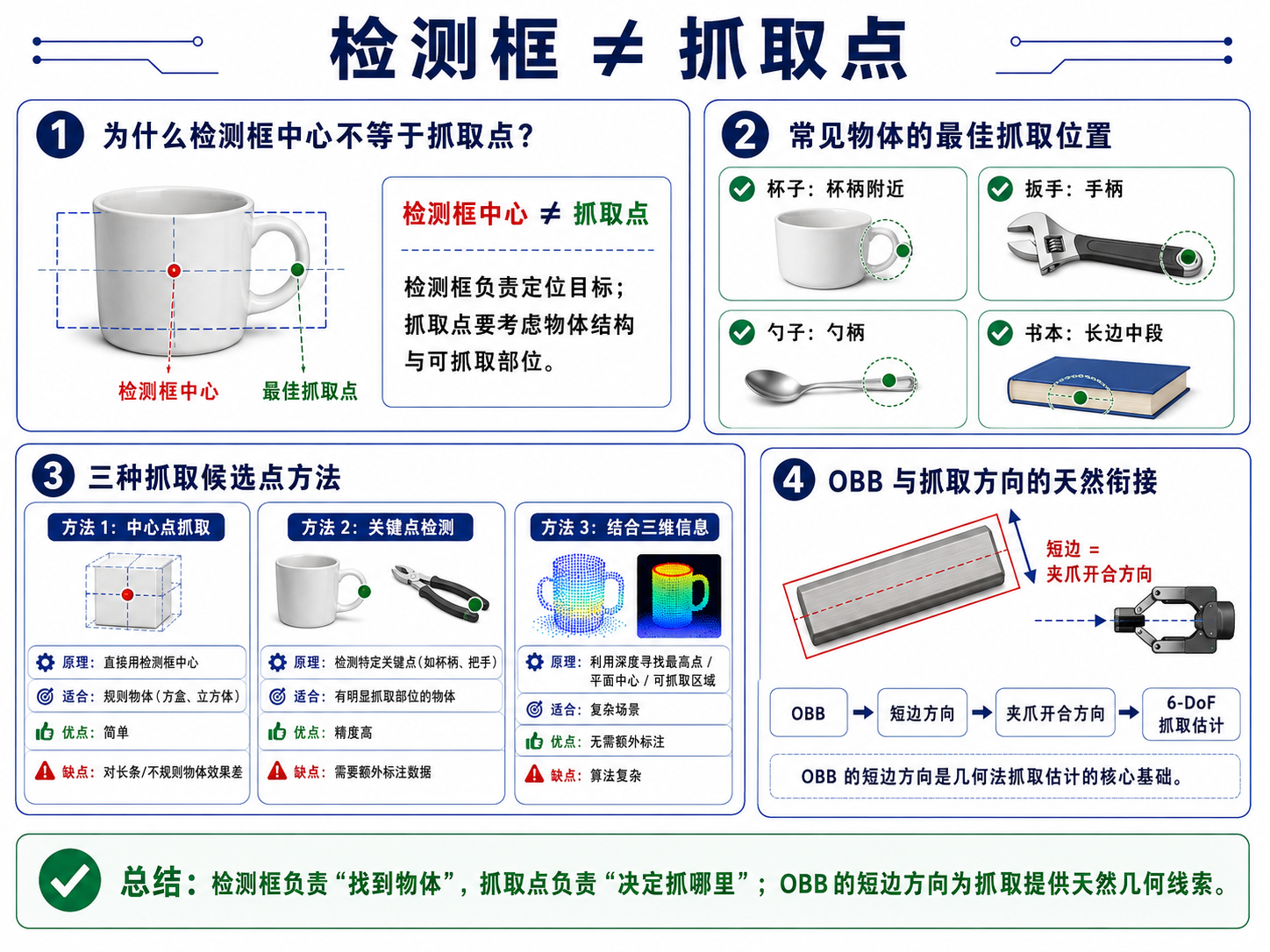

从检测结果到抓取方向
ArUco 与相机标定

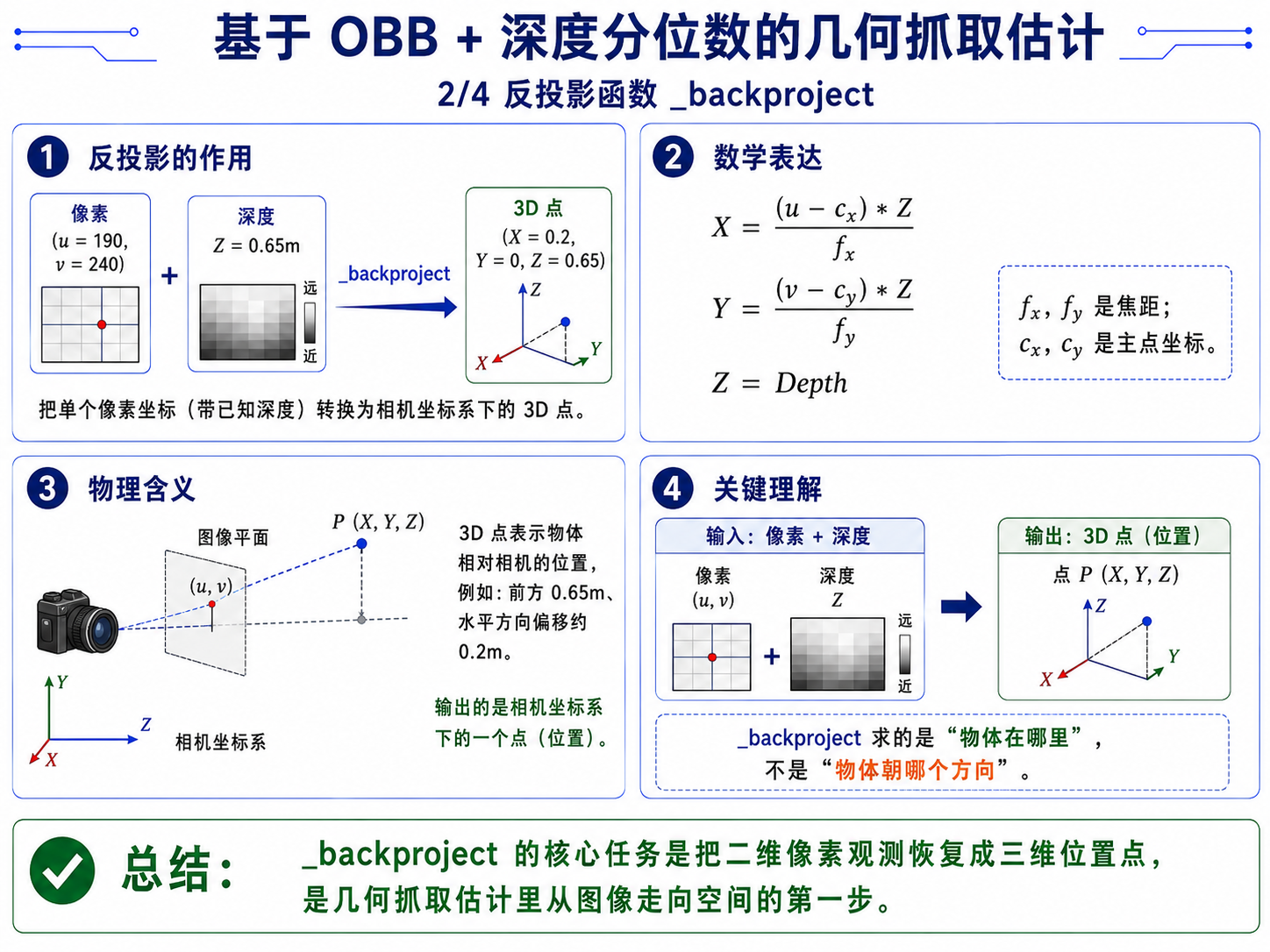

像素→三维坐标的完整推导

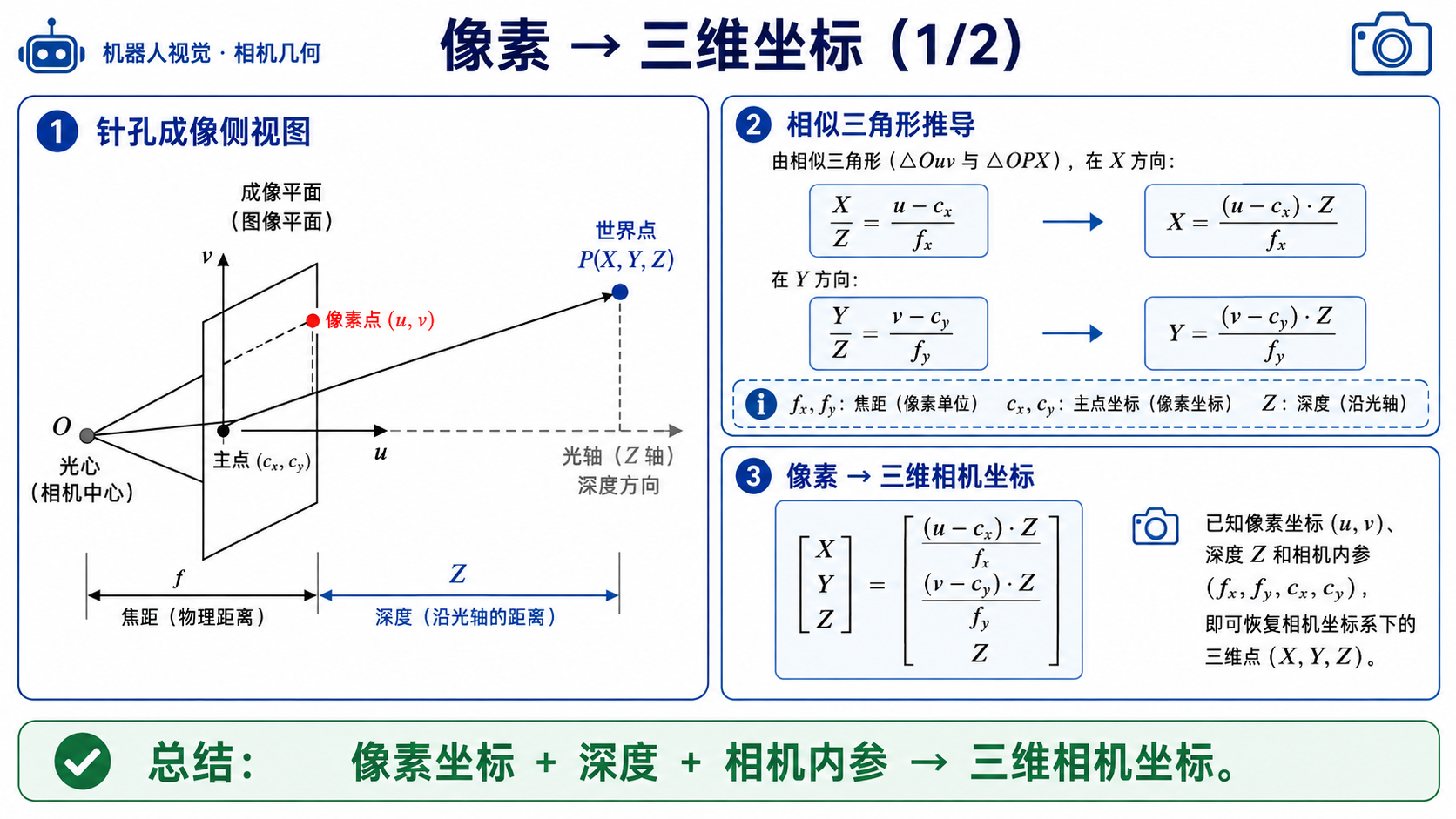

相似三角形推导
- 由相似三角形（图像平面 X 轴方向）：
- 整理：、
误差传递分析
-
设深度误差为 ，由 X 公式：
- 即：图像中偏离光心 (cx, cy) 越远的点，深度误差被放大得越多。
- 物理意义：位于图像边缘的物体，由于视差角度大，深度 Z 的微小误差会显著影响 X、Y 的位置估计。
-
数值算例
-
设 fx = 600, fy = 600, cx = 320, cy = 240, Z = 0.65 m 像素点 (u, v) = (520, 240)
X = (520 - 320) × 0.65 / 600 = 200 × 0.65 / 600 = 0.217 m
Y = (240 - 240) × 0.65 / 600 = 0 m
Z = 0.65 m
-
-
物体在相机坐标系下的位置：(0.217, 0, 0.65) m
-
实现参考：
# ordinary_grasp.py L398-403 实现参考def _backproject(u, v, z_m, K):
fx, fy = float(K[0, 0]), float(K[1, 1])
cx, cy = float(K[0, 2]), float(K[1, 2])
x = (u - cx) * z_m / fx
y = (v - cy) * z_m / fy
return np.array([x, y, z_m], dtype=np.float32)

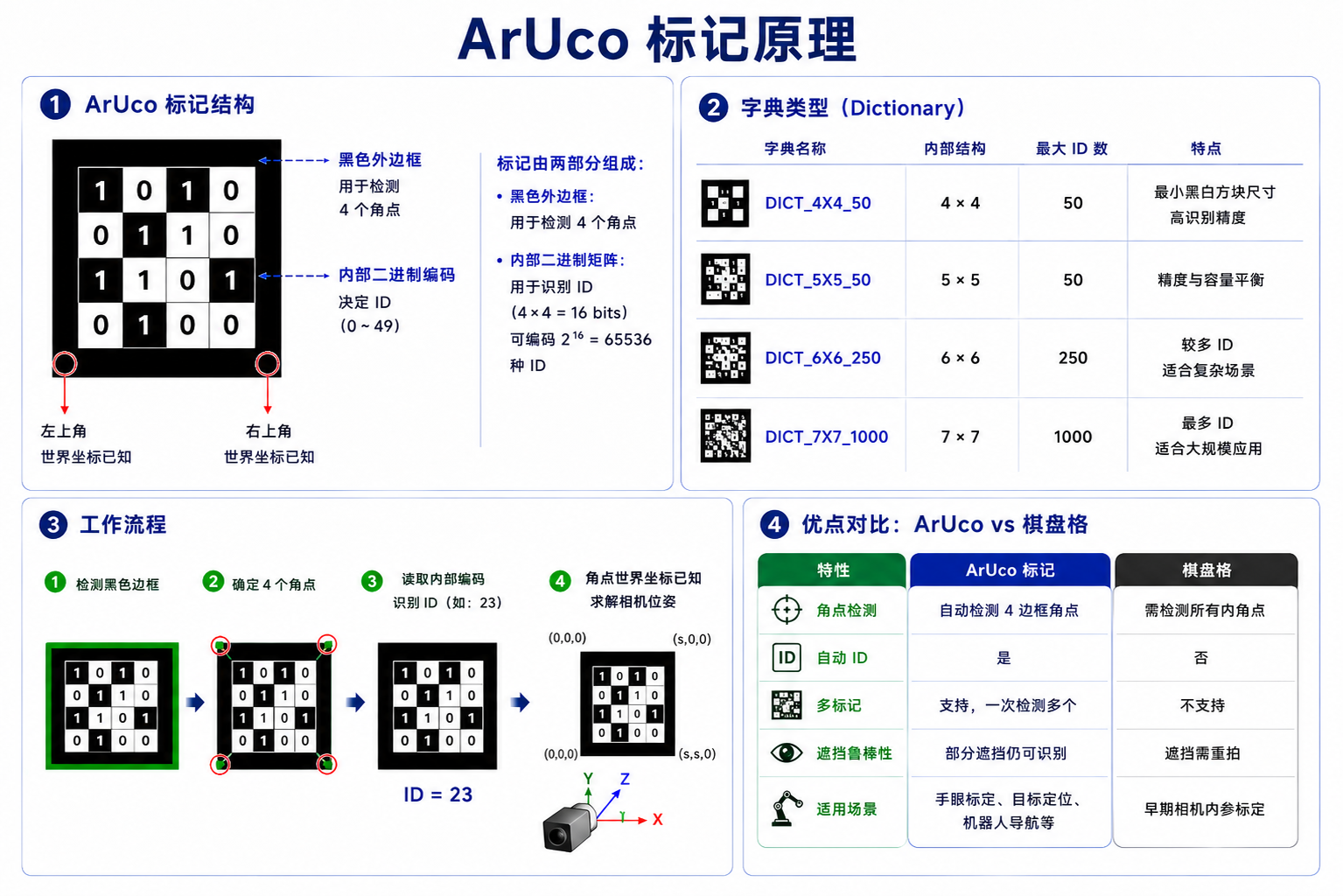

ArUco 标记原理

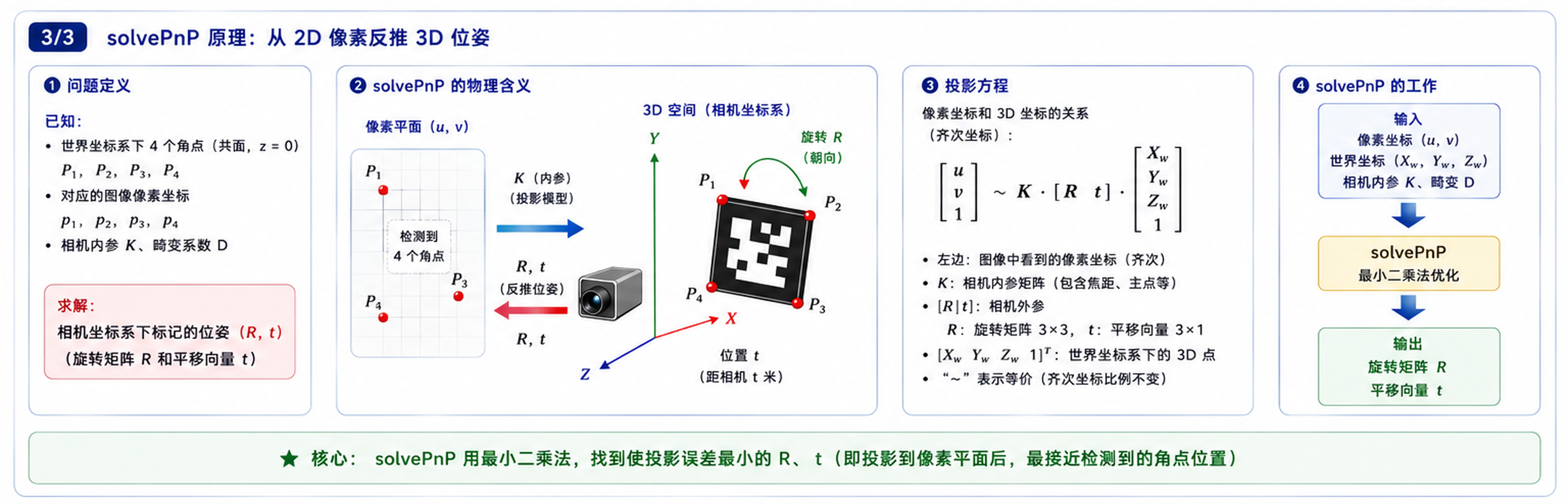

ArUco 位姿估计（solvePnP）

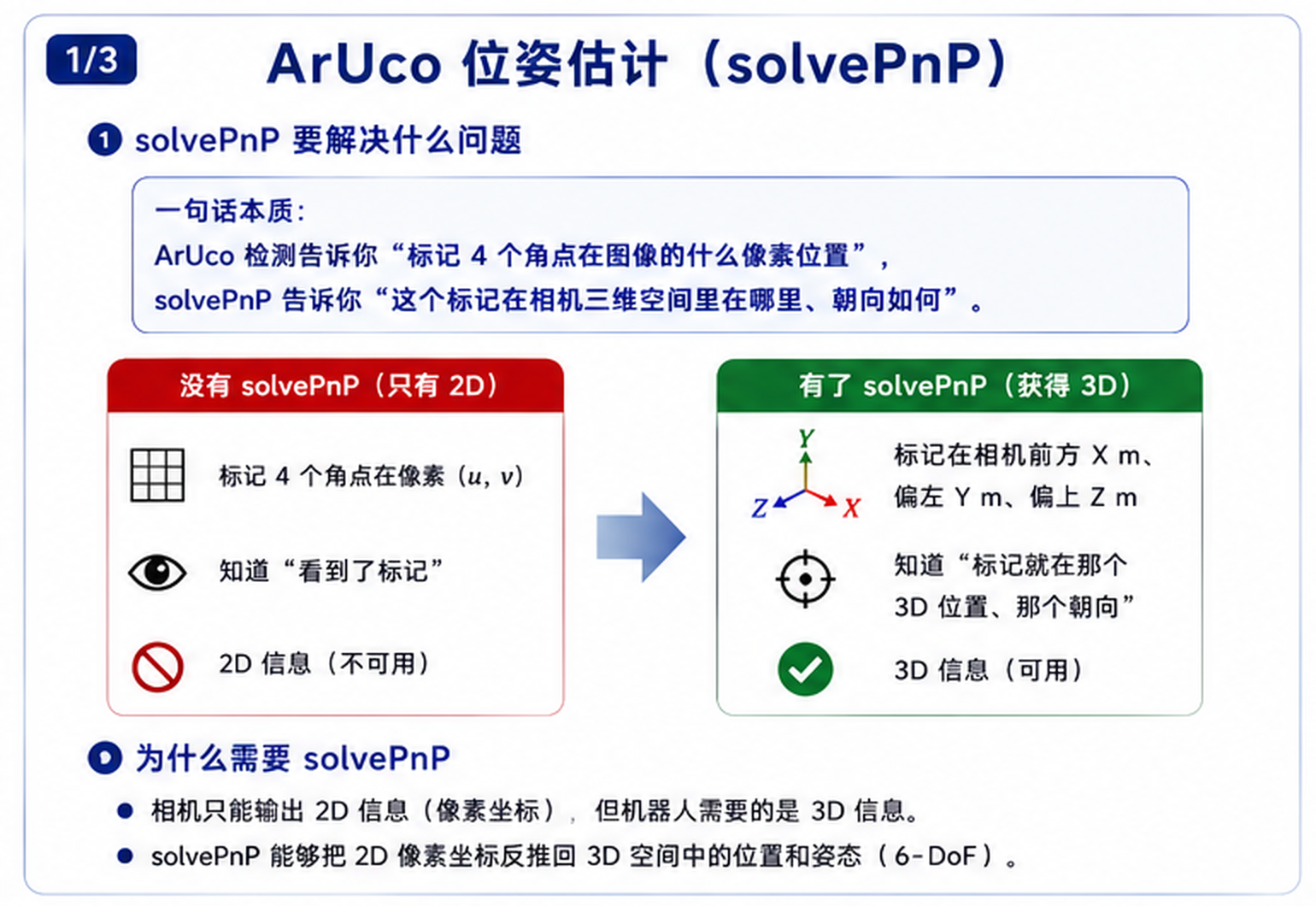

solvePnP 要解决什么问题
- 一句话本质：ArUco 检测告诉你"标记 4 个角点在图像的什么像素位置"，solvePnP 告诉你"这个标记在相机三维空间里在哪里、朝向如何"。
为什么需要 solvePnP
-
相机只能输出 2D 信息（像素坐标），但机器人需要的是 3D 信息：
- 回到后面的手眼标定。手眼标定要解的方程是 AX = XB，其中 B 就是“标记到相机”的变换 T_marker2cam——这个 B 正是靠 ArUco 检测角点、再用 solvePnP 求出来的。没有 solvePnP 就没有 B，没有 B 就解不出 X，手眼标定根本做不下去。
solvePnP 的物理含义：
- 已知 3D 世界坐标（固定在真实世界里的三维坐标系，用 3 个数 (X, Y, Z) 描述 "标记的角点在真实空间里位于哪里"，单位是真实长度（cm/m））、对应的 2D 像素坐标（图片上的二维坐标系，用 2 个数 (u, v) 描述 "同一个角点被拍到了图像的哪个位置（第几列、第几行）"）和相机内参 K，反推出相机的旋转 R 和平移 t。它内部用最小二乘优化，把投影误差最小作为目标，输出就是标记相对相机的位姿。
手眼标定深入

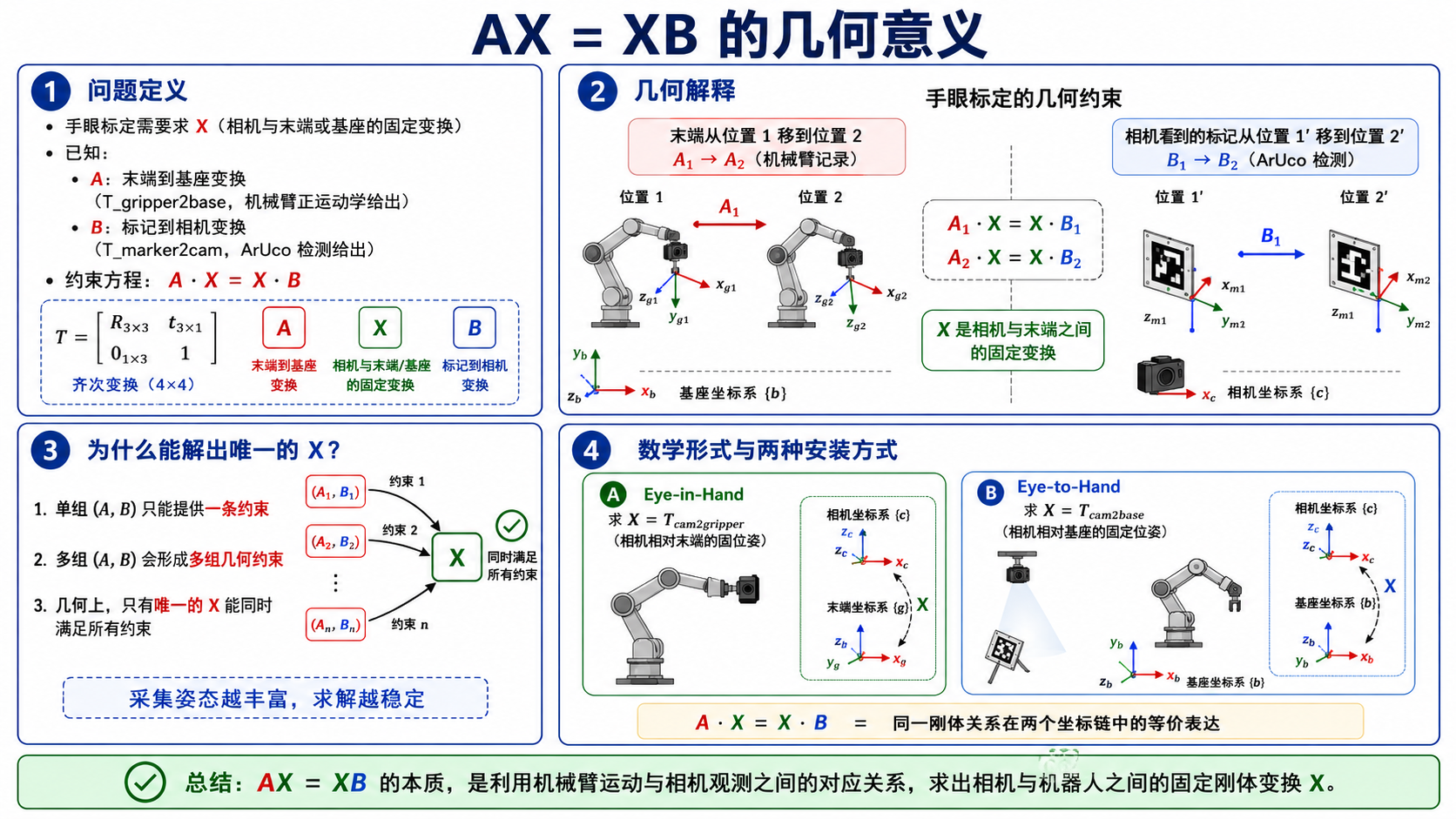

AX = XB 的几何意义
问题定义
-
手眼标定需要求 X（相机与末端或基座的固定变换），已知：
- A：末端到基座变换（T_gripper2base，机械臂正运动学给出）
- B：标记到相机变换（T_marker2cam，ArUco 检测给出）
-
约束方程：
-
X 是手眼矩阵—— 一个 4×4 的齐次变换矩阵，描述 "相机坐标系" 相对 "机械臂末端坐标系" 的固定位姿（朝向 + 位置）。
- 它内部藏着一个 3×3 旋转矩阵 R_X（管朝向）和一个 3×1 平移向量 t_X（管位置）；
- 而欧拉角只是 R_X 的另一种 "读数"—— 同一个朝向，可以用旋转矩阵表示，也可以用欧拉角表示，两者可以互相换算。
几何解释
[图示：手眼标定的几何约束]
末端从位置 1 移到位置 2:
A1 → A2 (机械臂记录)
相机看到的标记从位置 1' 移到位置 2':
B1 → B2 (ArUco 检测)
X 是相机与末端的固定变换（相机装在末端上）:
A1 · X = X · B1
A2 · X = X · B2
多个 (A, B) 给出多组约束，几何上只有唯一的 X 能满足所有约束。
数学形式
- Eye-in-Hand：求 X = T_cam2gripper（相机相对末端的固定位姿）
- Eye-to-Hand：求 X = T_cam2base（相机相对基座的固定位姿）
- 工程实现上，就是把每次采样到的 (A, B) 存进样本列表，攒够一组后交给标定求解器统一求解。

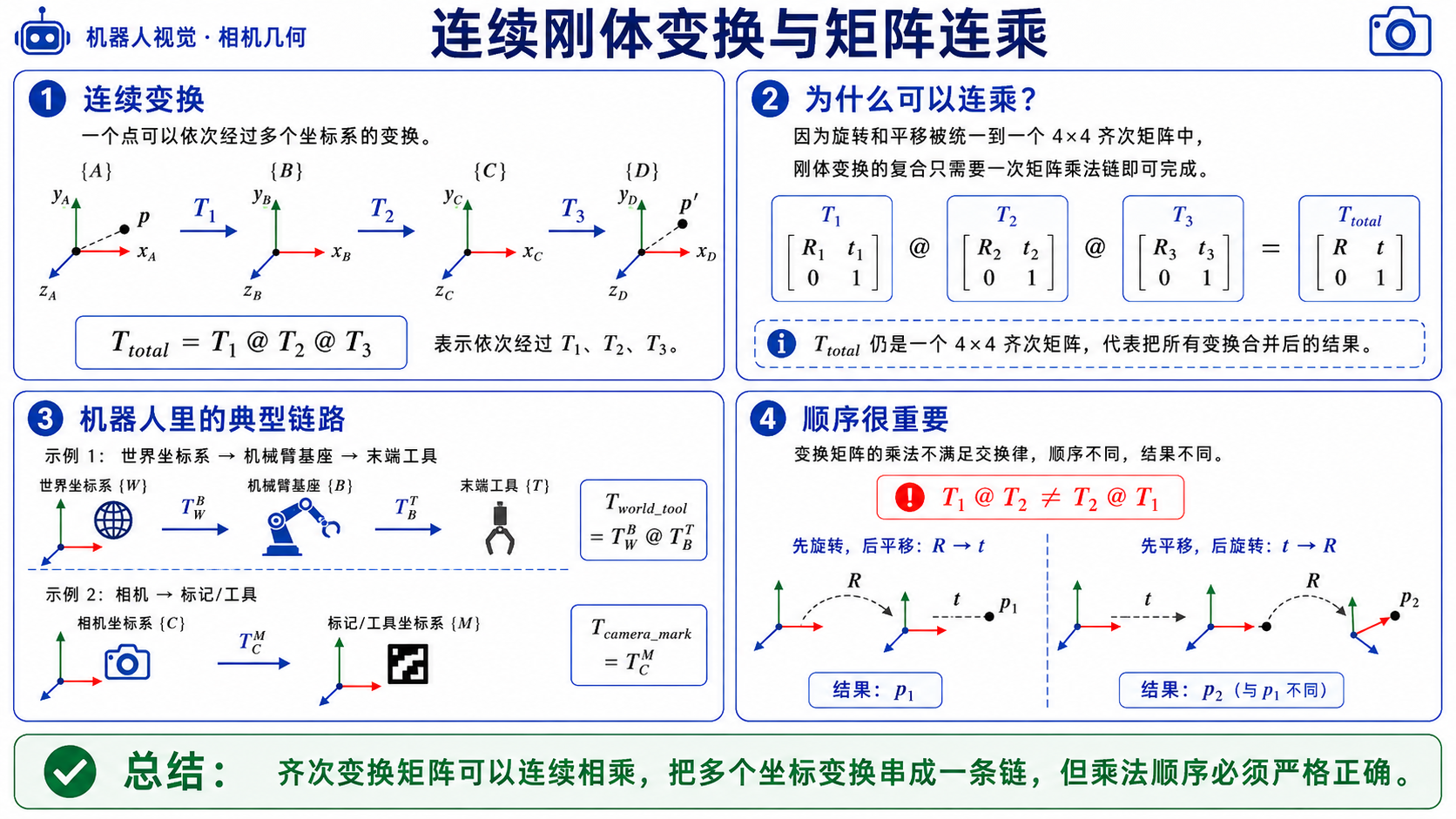

刚体变换数学基础

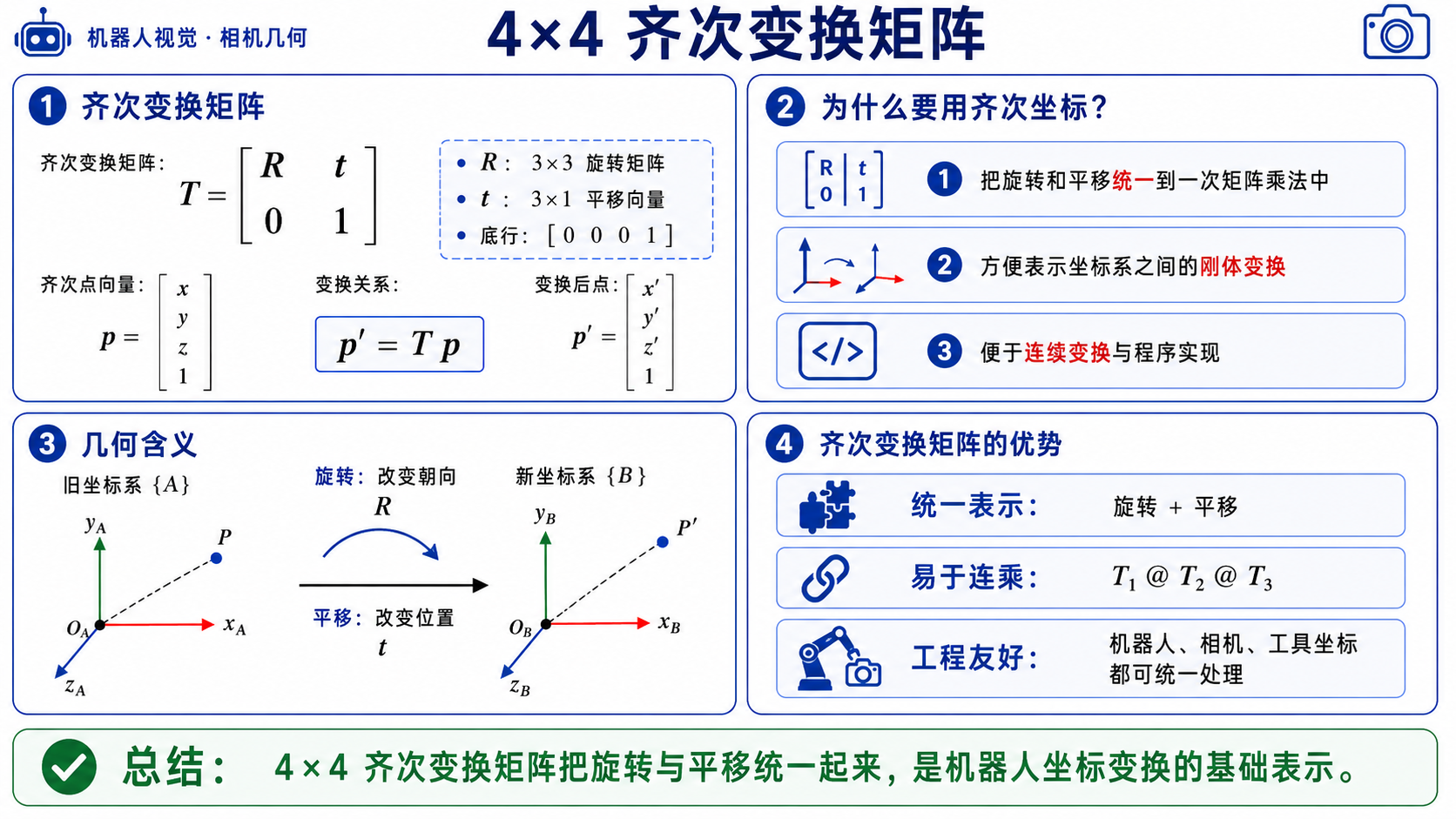

4×4 齐次变换矩阵
T = [ R t ] R: 3×3 旋转矩阵
[ 0 1 ] t: 3×1 平移向量
齐次变换矩阵的优势：
- 把旋转和平移统一在一个矩阵乘法中
- 可连续变换：T1 @ T2 @ T3 表示依次经过 T1、T2、T3三次变化，但这里必须强调：矩阵乘法不满足交换律，顺序不同结果完全不同——“先转 90 度再平移”和“先平移再转 90 度”不是一回事。
三种旋转表示
-

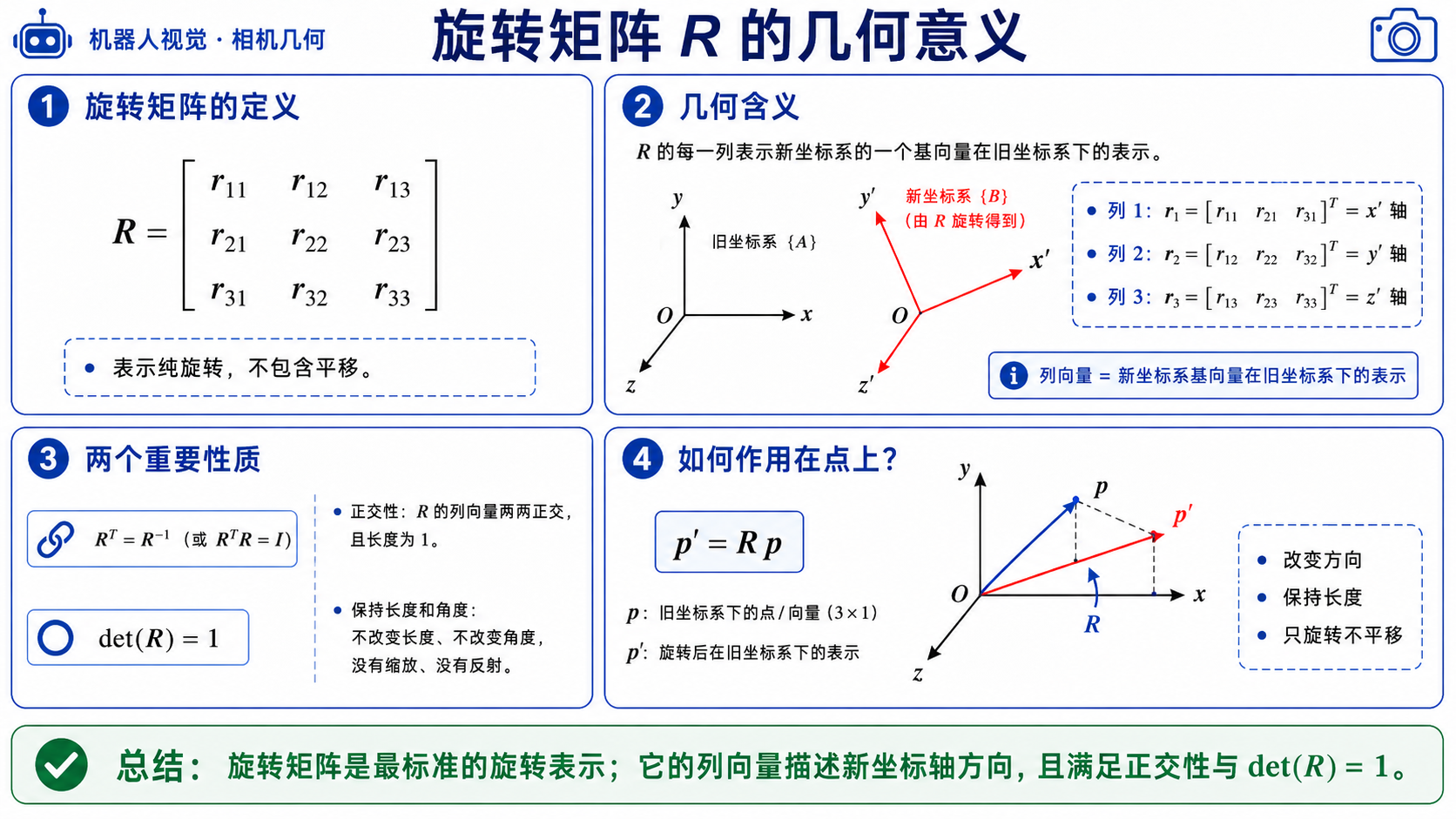

旋转矩阵 R
-
性质：
- R^T = R^(-1)（正交性）
- det(R) = 1
[图示：旋转矩阵的几何含义]
R = [ r11 r12 r13 ] 每列是某个基向量在
[ r21 r22 r23 ] 新坐标系下的表示
[ r31 r32 r33 ]
-
-

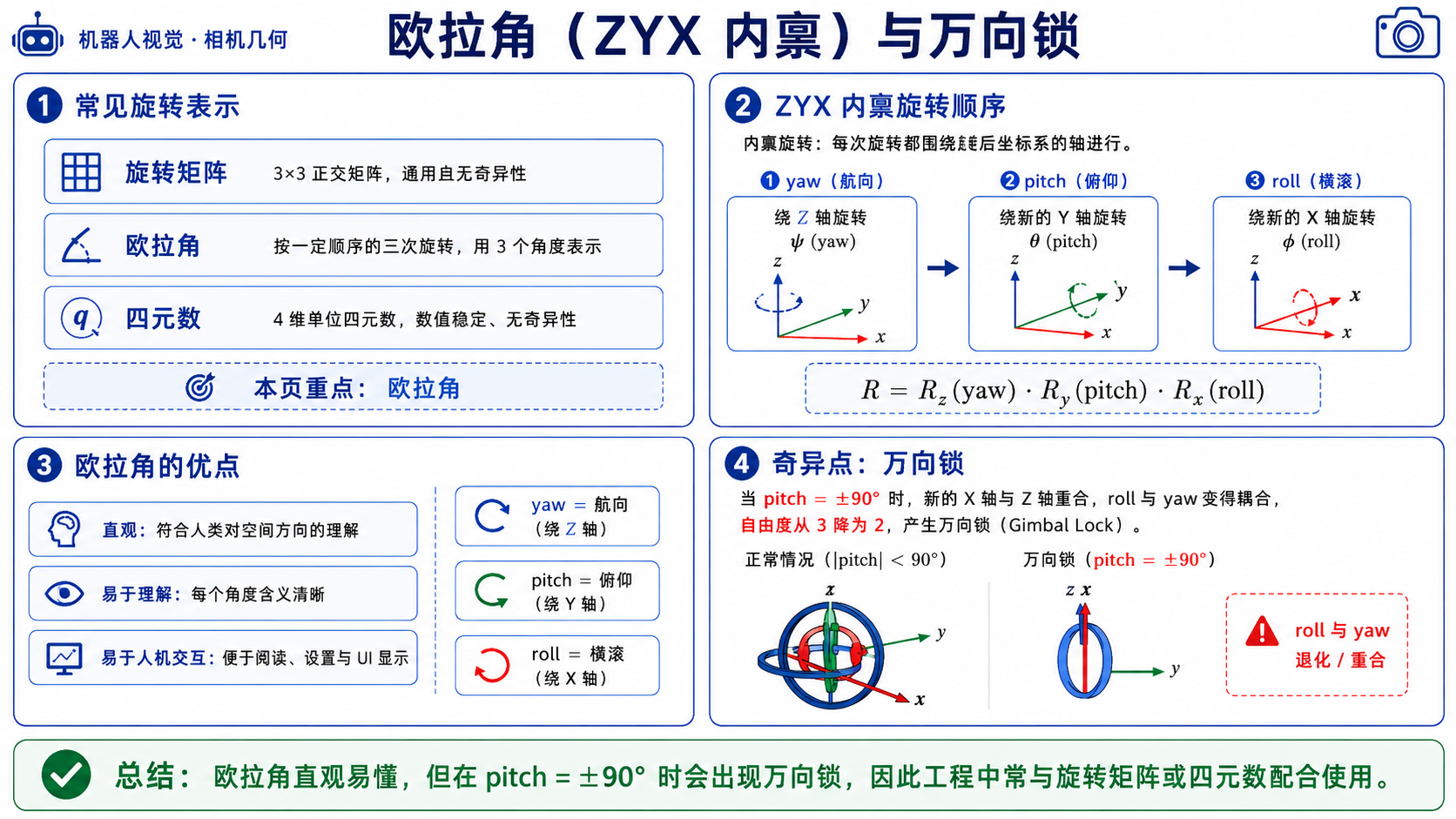

欧拉角（ZYX 内禀）
-
实现参考：绕 Z 轴转 yaw → 绕新 Y 轴转 pitch → 绕新 X 轴转 roll：
# transforms.py L32-72 实现参考def pose6d_to_mat4(x, y, z, rx, ry, rz, degrees=False):
if degrees:
rx, ry, rz = np.radians(rx), np.radians(ry), np.radians(rz)
# Rotation around X (roll)
Rx = np.array([
[1, 0, 0],
[0, np.cos(rx), -np.sin(rx)],
[0, np.sin(rx), np.cos(rx)],
])
# Rotation around Y (pitch)
Ry = np.array([
[ np.cos(ry), 0, np.sin(ry)],
[ 0, 1, 0],
[-np.sin(ry), 0, np.cos(ry)],
])
# Rotation around Z (yaw)
Rz = np.array([
[np.cos(rz), -np.sin(rz), 0],
[np.sin(rz), np.cos(rz), 0],
[ 0, 0, 1],
])
# Intrinsic ZYX rotation: R = Rz @ Ry @ Rx
R = Rz @ Ry @ Rx
T = np.eye(4, dtype=np.float64)
T[:3, :3] = R
T[:3, 3] = [x, y, z]
return T
-
-
奇异点（万向锁）：
-
但欧拉角有个著名的坑叫“万向锁”：当 pitch 等于正负 90 度时，X 轴与 Z 轴重合，roll 和 yaw 退化，自由度从 3 掉到 2，姿态表示不再唯一。所以代码里在奇异点附近要用备选公式处理，这也是为什么工程中欧拉角常与旋转矩阵或四元数配合使用。
# transforms.py L110-122 实现参考（处理奇异点）def rotation_matrix_to_euler_zyx(R):
R = _nearest_rotation_matrix(R)
sy = np.sqrt(R[0, 0] ** 2 + R[1, 0] ** 2)
if sy > 1e-6:
rx = np.arctan2(R[2, 1], R[2, 2])
ry = np.arctan2(-R[2, 0], sy)
rz = np.arctan2(R[1, 0], R[0, 0])
else:
# 奇异点附近，使用备选公式
rx = np.arctan2(-R[1, 2], R[1, 1])
ry = np.arctan2(-R[2, 0], sy)
rz = 0.0return np.array([rx, ry, rz], dtype=np.float64)
-

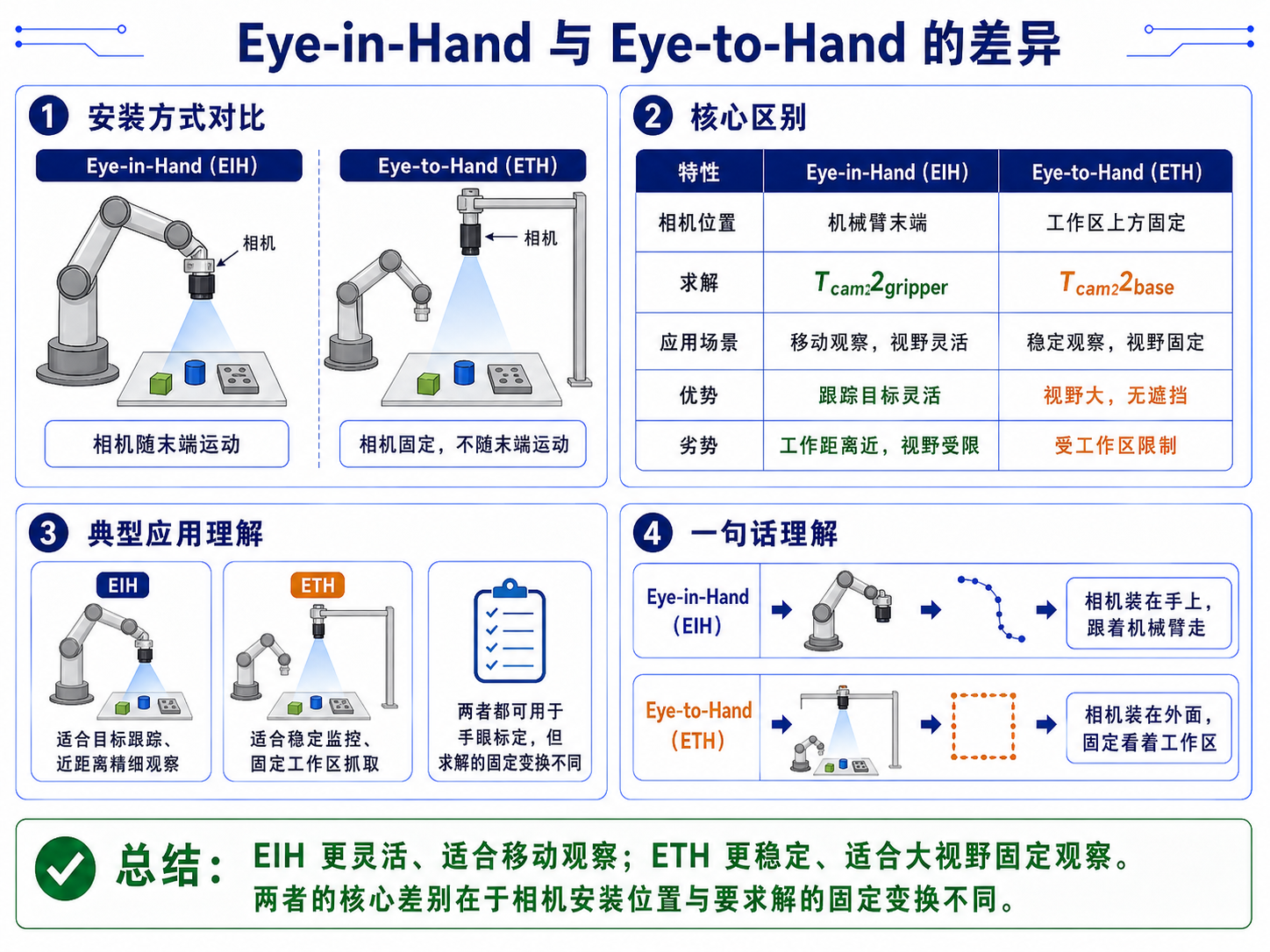

Eye-in-Hand 与 Eye-to-Hand 的差异
[图示：EIH 和 ETH 安装方式对比]
Eye-in-Hand：
机械臂末端 ─ 相机 ─ 看向工作区
相机随末端运动
Eye-to-Hand：
工作区上方 ─ 相机 ─ 向下看
相机固定，不随末端运动
ETH 的特殊处理（取逆）
实现参考：
# hand_eye.py L110-114 实现参考（ETH 模式把 A 取逆）if self._mode == CalibMode.EYE_TO_HAND:
# OpenCV calibrateHandEye 内部解 AX=XB; ETH 模式下需要把# T_gripper2base 取逆后作为 first 参数传入,函数直接返回 T_cam2base。
R_g2b = [np.linalg.inv(s.T_gripper2base)[:3, :3] for s in self._samples]
t_g2b = [np.linalg.inv(s.T_gripper2base)[:3, 3].reshape(3, 1) for s in self._samples]

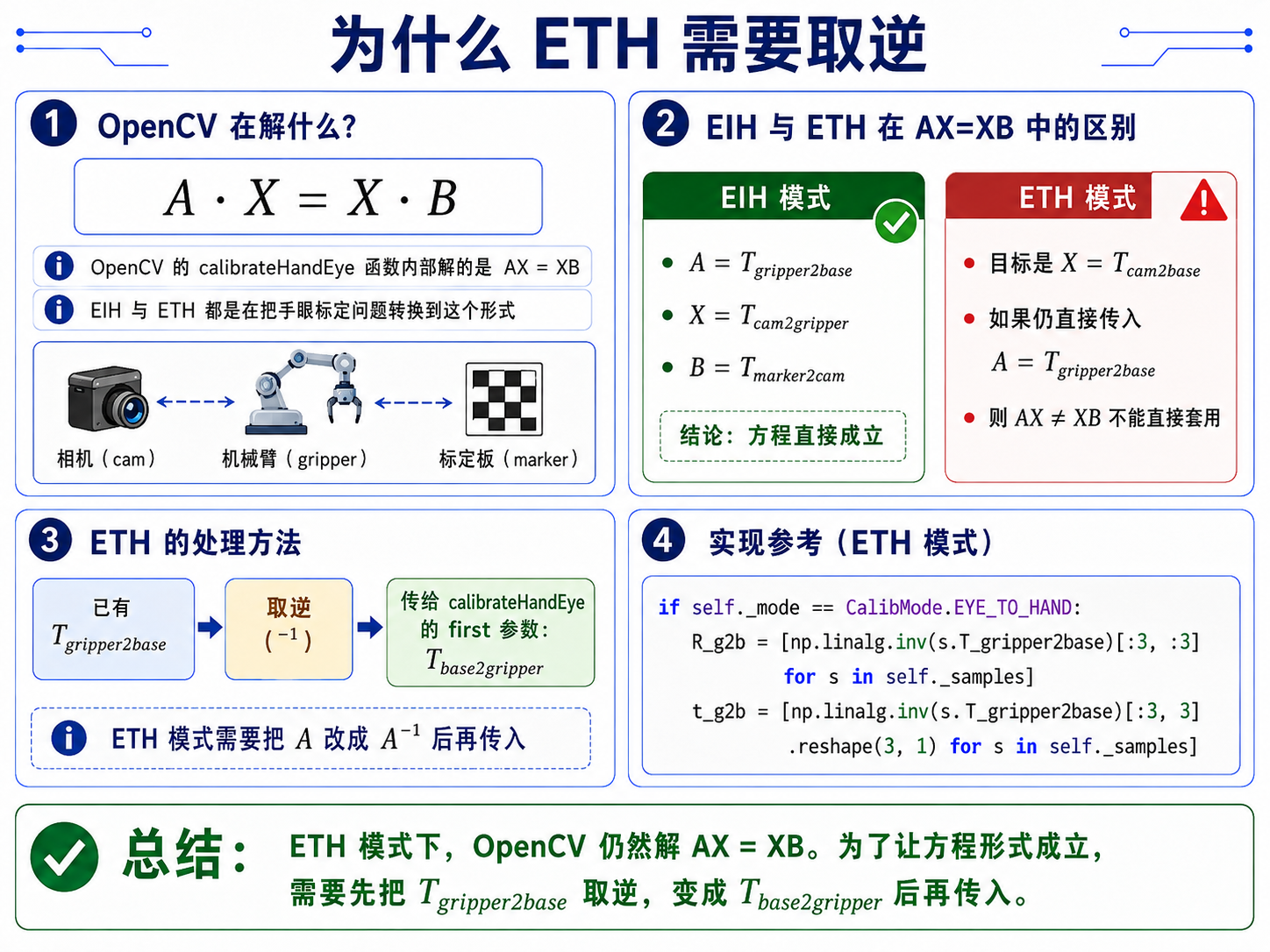

为什么 ETH 需要取逆：
- OpenCV 的
calibrateHandEye函数内部解的方程是 AX=XB。 - EIH 模式：A 是 T_gripper2base（末端运动），X 是 T_cam2gripper（相机-末端固定），B 是 T_marker2cam。方程直接成立。
- ETH 模式：A 仍然是 T_gripper2base（末端运动），但 X 是 T_cam2base（相机-基座固定）。此时 AX ≠ XB 直接成立，需要把 A 取逆再传入。

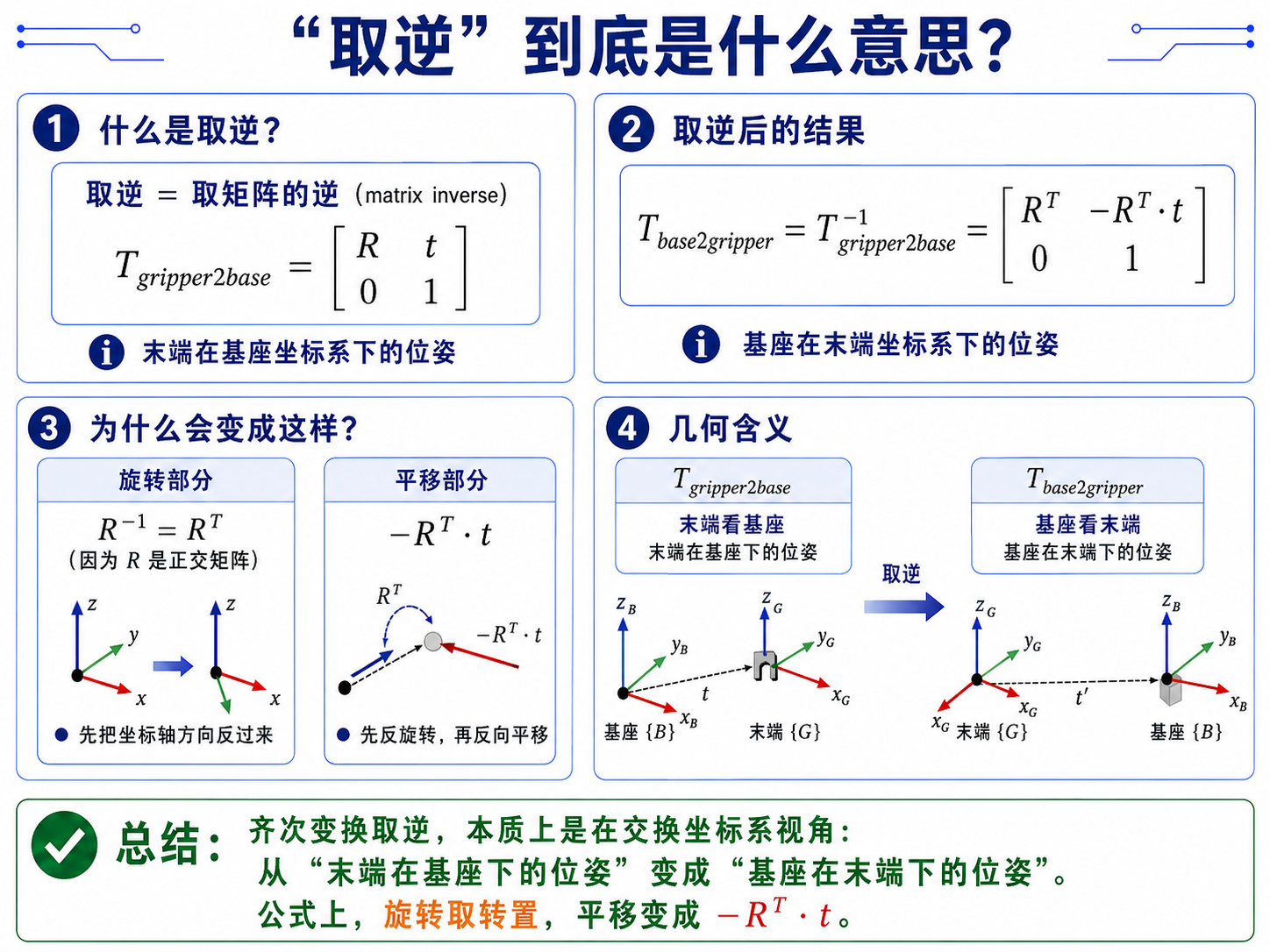

"取逆"指的是什么
-
"取逆" = 取矩阵的逆（matrix inverse）。 在 ETH 模式下，OpenCV 不接受
T_gripper2base（末端到基座），而是要求T_base2gripper（基座到末端），所以要把它取矩阵逆。# 手头有的（机械臂 FK 输出）
T_gripper2base = [R t] # 末端位姿（基座坐标系下）
[0 1]
# OpenCV ETH 模式要的（取逆后）
T_base2gripper = T_gripper2base^-1 = [R^T -R^T·t] # 末端坐标系下的基座
[0 1 ] -
旋转部分：R 的逆 = R 的转置（因为 R 是正交矩阵）
-
平移部分：-R^T · t（先反旋转，再反向平移）
-
几何含义："末端在基座下的位姿"取逆后变成"基座在末端下的位姿"。

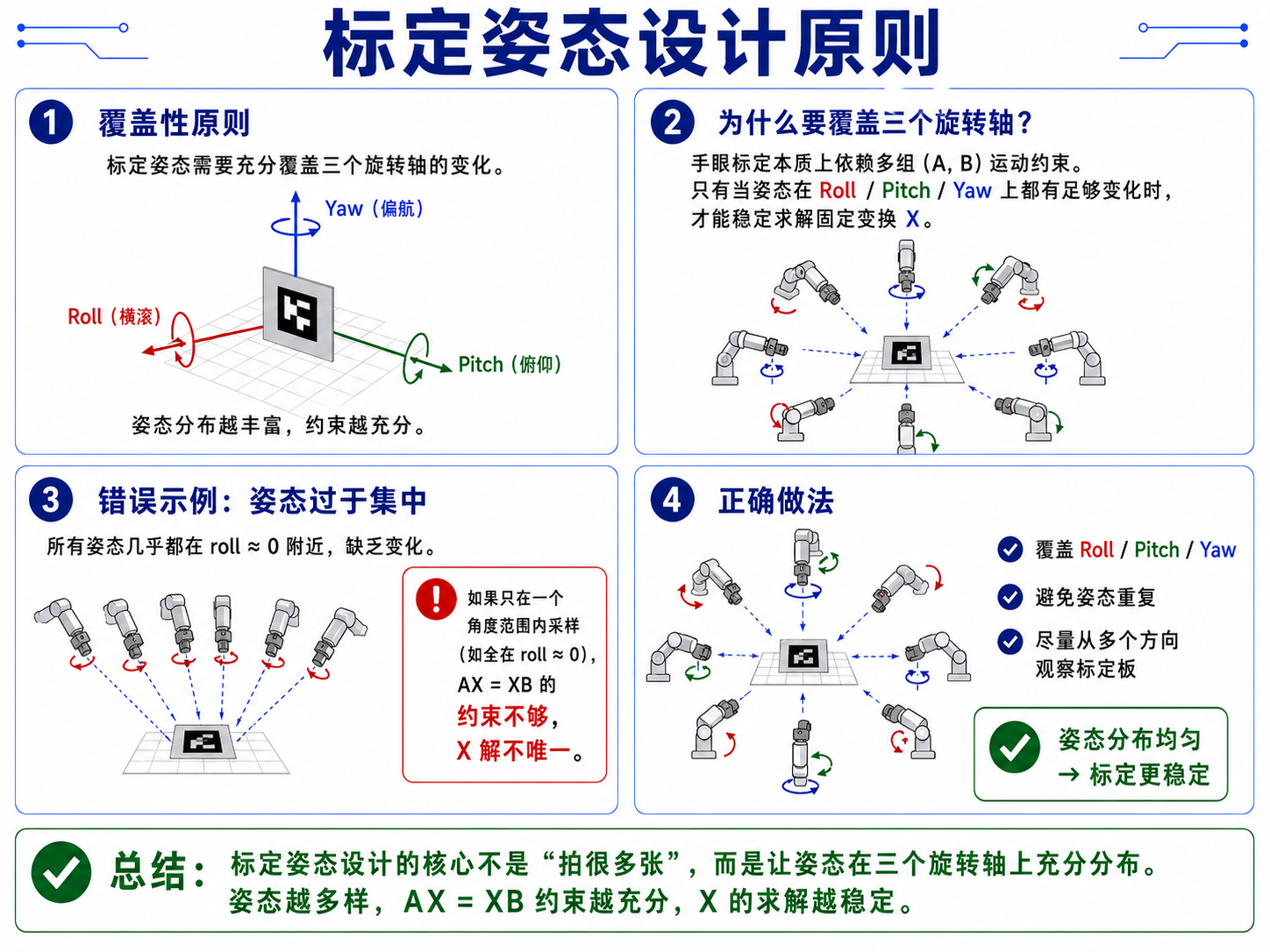

标定姿态设计原则
覆盖性原则
-
标定姿态需要充分覆盖三个旋转轴的变化：
[图示：标定姿态分布]
Roll ↑
│
┌───────┼───────┐
│ │ │
│ Yaw ─┼─→ │
│ │ │
└───────┼───────┘
│
↓ Pitch -
如果只在一个角度范围内（如全在 roll ≈ 0 的姿态），AX=XB 的约束不够，X 解不唯一，因此在标定过程中机械臂的姿态变化需要涉及到Roll、Pitch、Yaw三个角度的变化

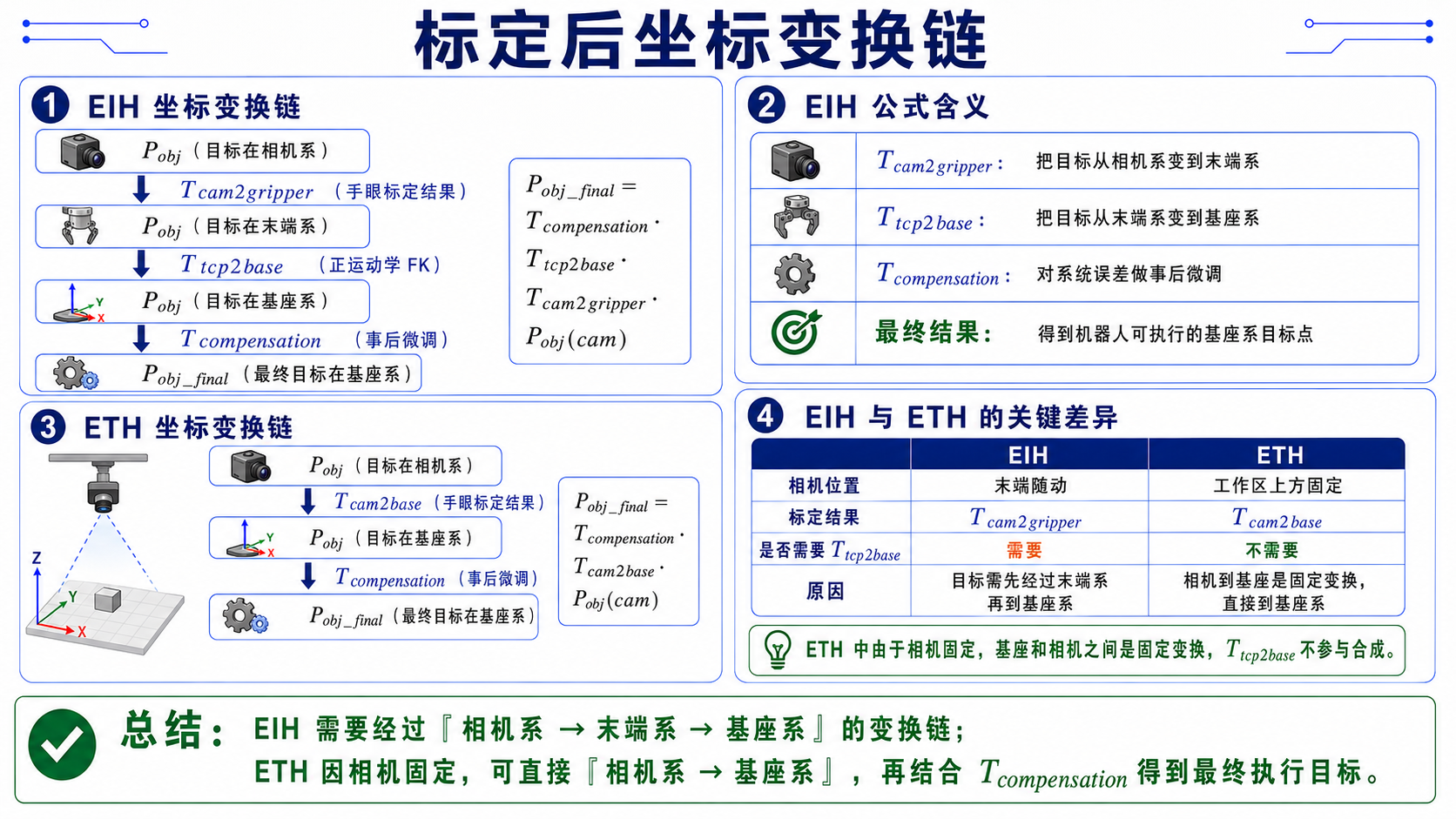

标定后坐标变换链
实现参考：
"""把相机观测位姿变换到机械臂基坐标系"""
T_compensation = hand_eye_compensation_matrix(cfg)
T_he = np.asarray(T_hand_eye, dtype=np.float64)
if hand_eye_mode == "eye_in_hand":
# EIH: T_cam2base = T_comp × T_tcp2base × T_hand_eyereturn T_compensation @ np.asarray(T_tcp2base, dtype=np.float64) @ T_he
if hand_eye_mode == "eye_to_hand":
# ETH: T_cam2base = T_comp × T_hand_eyereturn T_compensation @ T_he
EIH 公式含义
[图示：EIH 坐标变换链]
P_obj (目标在相机系)
│
│ T_cam2gripper (手眼标定结果)
↓
P_obj (目标在末端系)
│
│ T_tcp2base (正运动学 FK)
↓
P_obj (目标在基座系)
│
│ T_compensation (事后微调)
↓
P_obj_final (最终目标在基座系)
-
实现参考：
"""从配置读取补偿矩阵"""
calibration = cfg.get("calibration") or {}
compensation = calibration.get("hand_eye_compensation_m") or {}
T = np.eye(4, dtype=np.float64)
T[:3, 3] = [
float(compensation.get("x", 0.0)),
float(compensation.get("y", 0.0)),
float(compensation.get("z", 0.0)),
]
return T
ETH 公式
- 由于相机固定，基座和相机之间是固定变换，T_tcp2base 不参与合成。

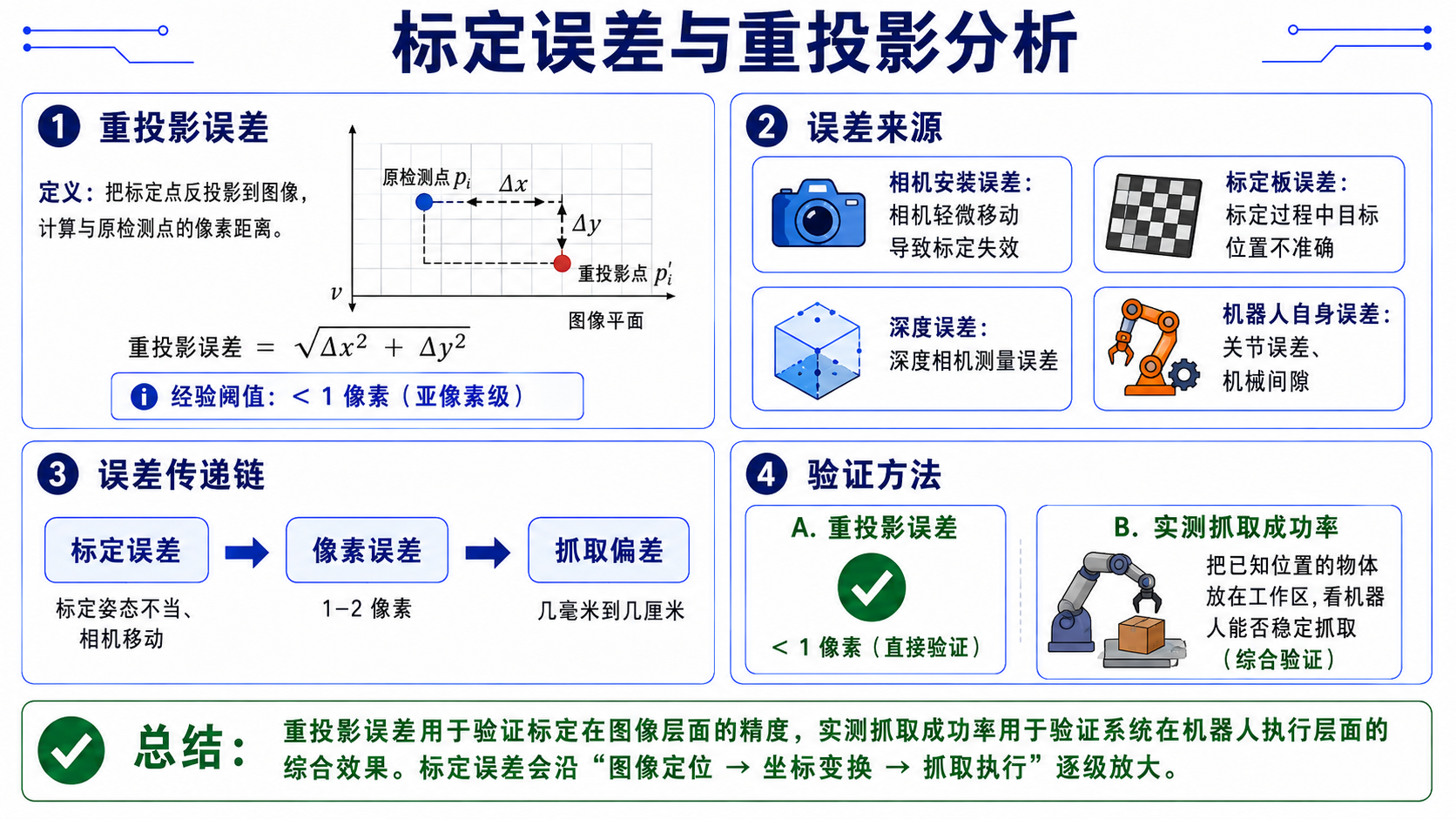

标定误差与重投影分析
重投影误差
-
定义：把标定点反投影到图像，计算与原检测点的像素距离。
[图示：重投影误差]
原检测点 p_i 重投影点 p_i'
│ │
└──── Δx, Δy ────┘
重投影误差 = sqrt(Δx² + Δy²)-
经验阈值：< 1 像素（亚像素级）。
-
误差来源
- 相机安装误差：相机轻微移动导致标定失效
- 标定板误差：标定过程中目标位置不准确
- 深度误差：深度相机测量误差
- 机器人自身误差：关节误差、机械间隙
-
误差传递链
标定误差 → 像素误差 → 抓取偏差
↑ ↑ ↑
│ │ │
│ 1-2 像素 几毫米到几厘米
│
└── 标定姿态不当、相机移动
验证方法
- 重投影误差：< 1 像素（直接验证）
- 实测抓取成功率：把已知位置的物体放在工作区，看机器人能否稳定抓取（综合验证）
6-DoF 抓取姿态估计
6-DoF 抓取的坐标系约定

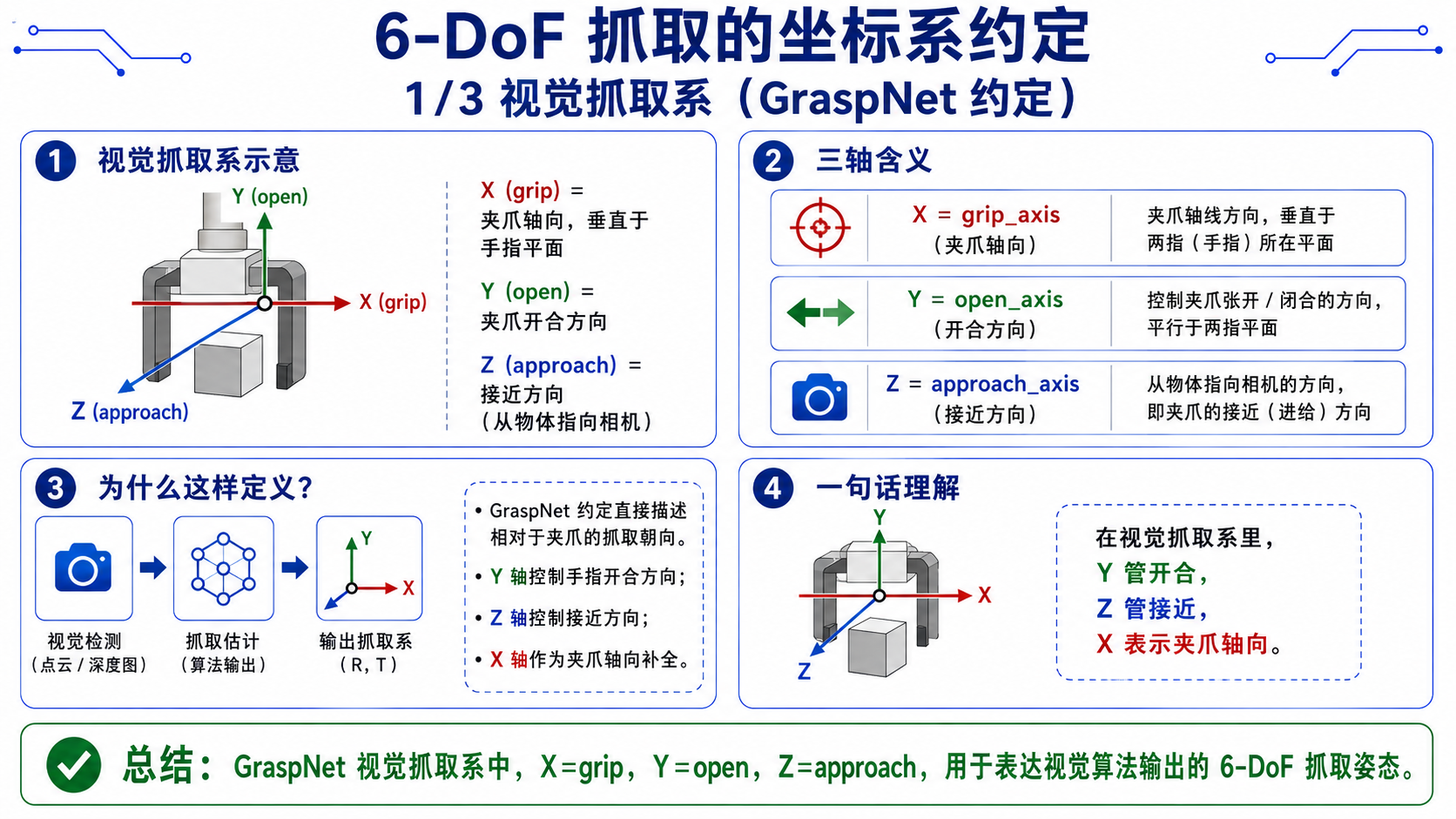

视觉抓取系（GraspNet 约定）
[图示：视觉抓取系]
Y (open)
│
│ 夹爪开合方向
│
└────── X (grip) → 夹爪轴向（抓取方向）
╱
Z (approach)
↓ 接近方向（物体指向相机）
- X = grip_axis（夹爪轴向，垂直于手指平面）
- Y = open_axis（开合方向）
- Z = approach_axis（接近方向，从物体指向相机）

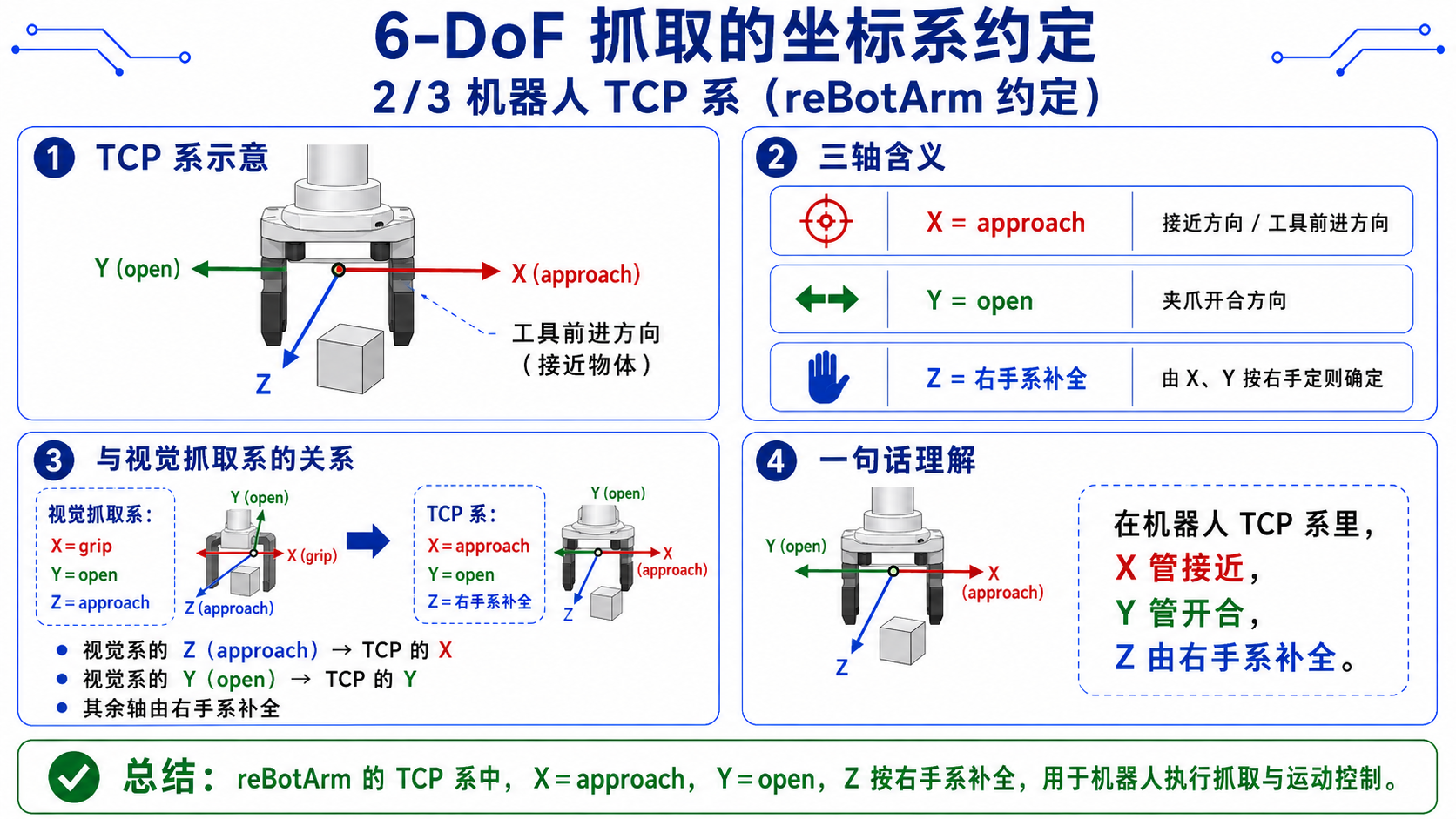

机器人 TCP 系（reBotArm 约定）
[图示：TCP 系]
Z
│ ╱ Y (open)
│ ╱
└────── X (approach) → 工具前进方向（接近物体）
- X = approach（接近方向）
- Y = open（开合方向）
- Z = 右手系补全
两个坐标系转换
-
实现参考：
# transforms.py L141-182 实现参考def grasp_axes_to_rebot_tcp_rotation(grip_axis, open_axis, approach_axis):
"""Map grasp-frame axes to the reBotArm TCP frame."""
grip = grip_axis / norm(grip_axis)
open_vec = open_axis / norm(open_axis)
approach = approach_axis / norm(approach_axis)
# tcp_x = tool-forward = approach direction (negate, 因为 plane normal 朝向相机)
tcp_x = -approach
# tcp_y = open direction, 减去 approach 分量使其正交
tcp_y = open_vec - dot(open_vec, tcp_x) * tcp_x
tcp_y = tcp_y / norm(tcp_y)
# tcp_z = 右手系叉积
tcp_z = cross(tcp_x, tcp_y)
tcp_z = tcp_z / norm(tcp_z)
# 保持 tcp_z 与 grip_axis 同向if dot(tcp_z, grip) < 0:
tcp_y = -tcp_y
tcp_z = -tcp_z
R = np.column_stack([tcp_x, tcp_y, tcp_z]).astype(np.float64)
if np.linalg.det(R) < 0.0:
R[:, 2] *= -1.0return R

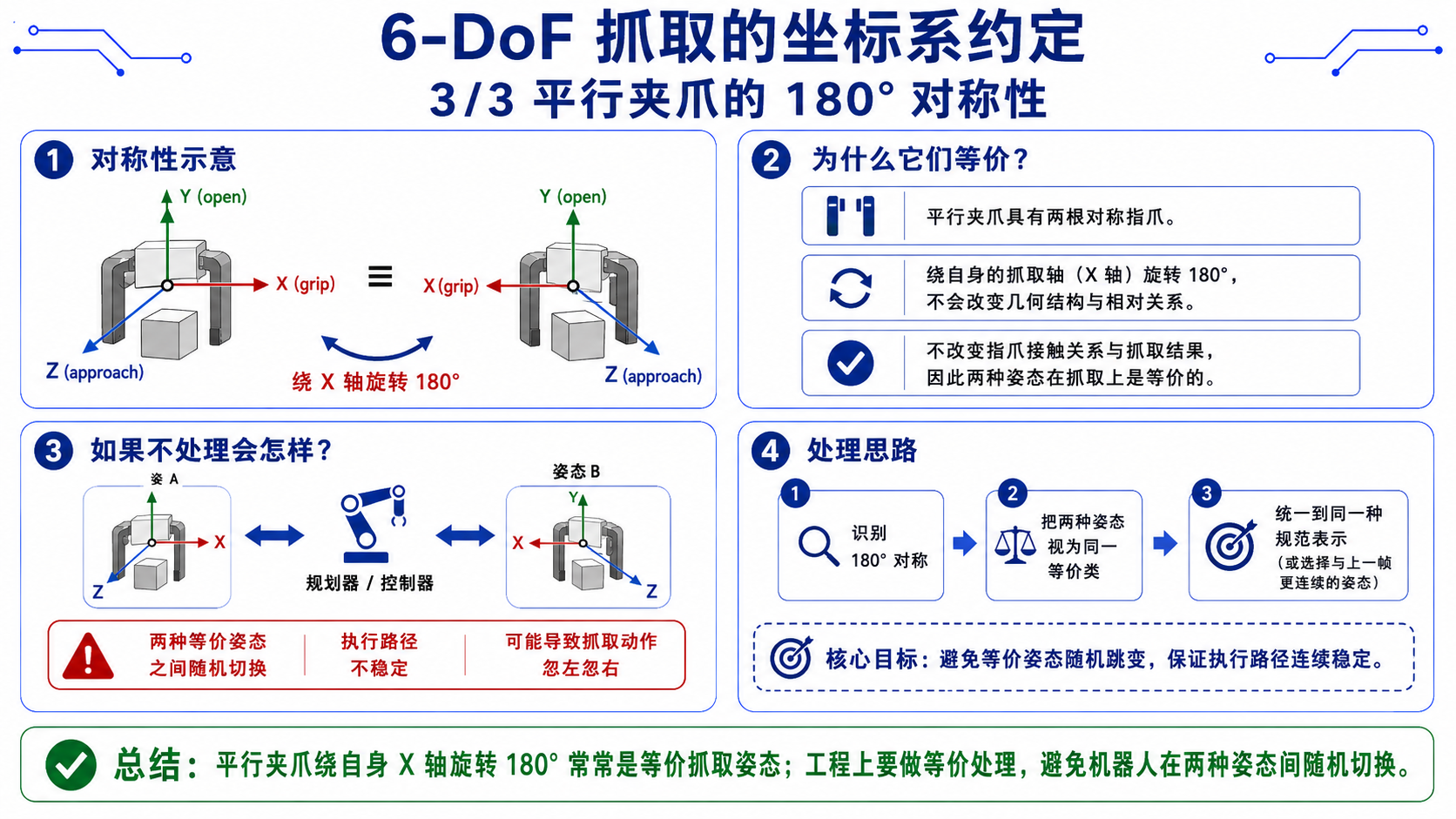

平行夹爪的 180° 对称性
-
平行夹爪（两指夹爪）有一个特殊对称性：绕自身 X 轴（夹爪轴向）转 180° 是等价的。
[图示：平行夹爪对称性]
X (grip) X (grip)
│ │
├─┐ ≡ ├─┐
│ │ 旋转 │ │
├─┘ 180° ├─┘
│ │ -
如果不处理，机器人会在两种等价姿态之间随机切换，导致执行路径不稳定。
-
实现参考：
# transforms.py L125-138 实现参考def canonicalize_parallel_gripper_tcp_rotation(R):
"""选稳定的等价姿态"""
alt = R @ Rx(π) # 绕 X 轴转 180°
roll = rotation_matrix_to_euler_zyx(R)[0]
alt_roll = rotation_matrix_to_euler_zyx(alt)[0]
# 选 |roll| 更小的分支（通常 roll≈0 更稳定）return alt if abs(alt_roll) < abs(roll) else R
-

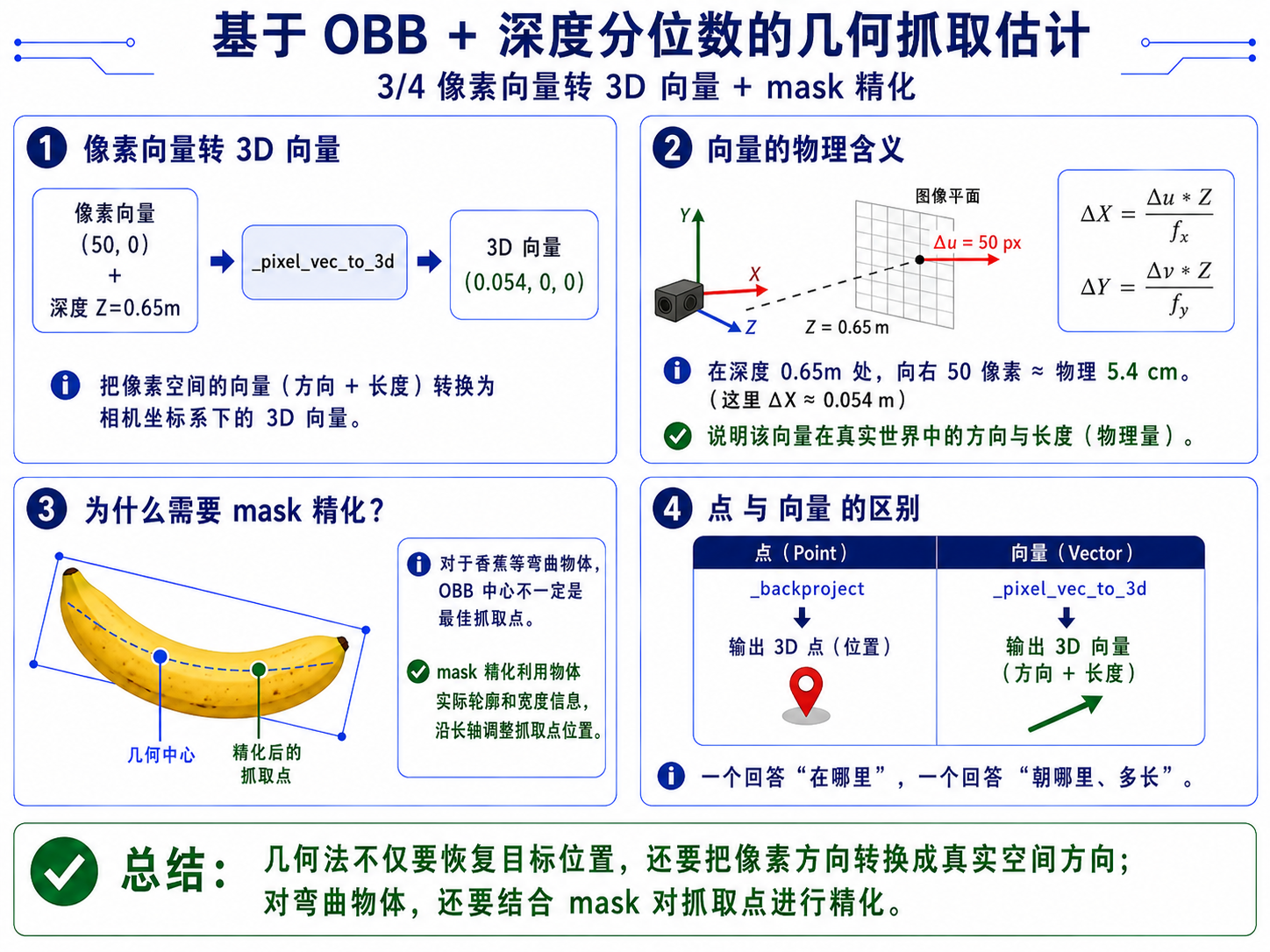

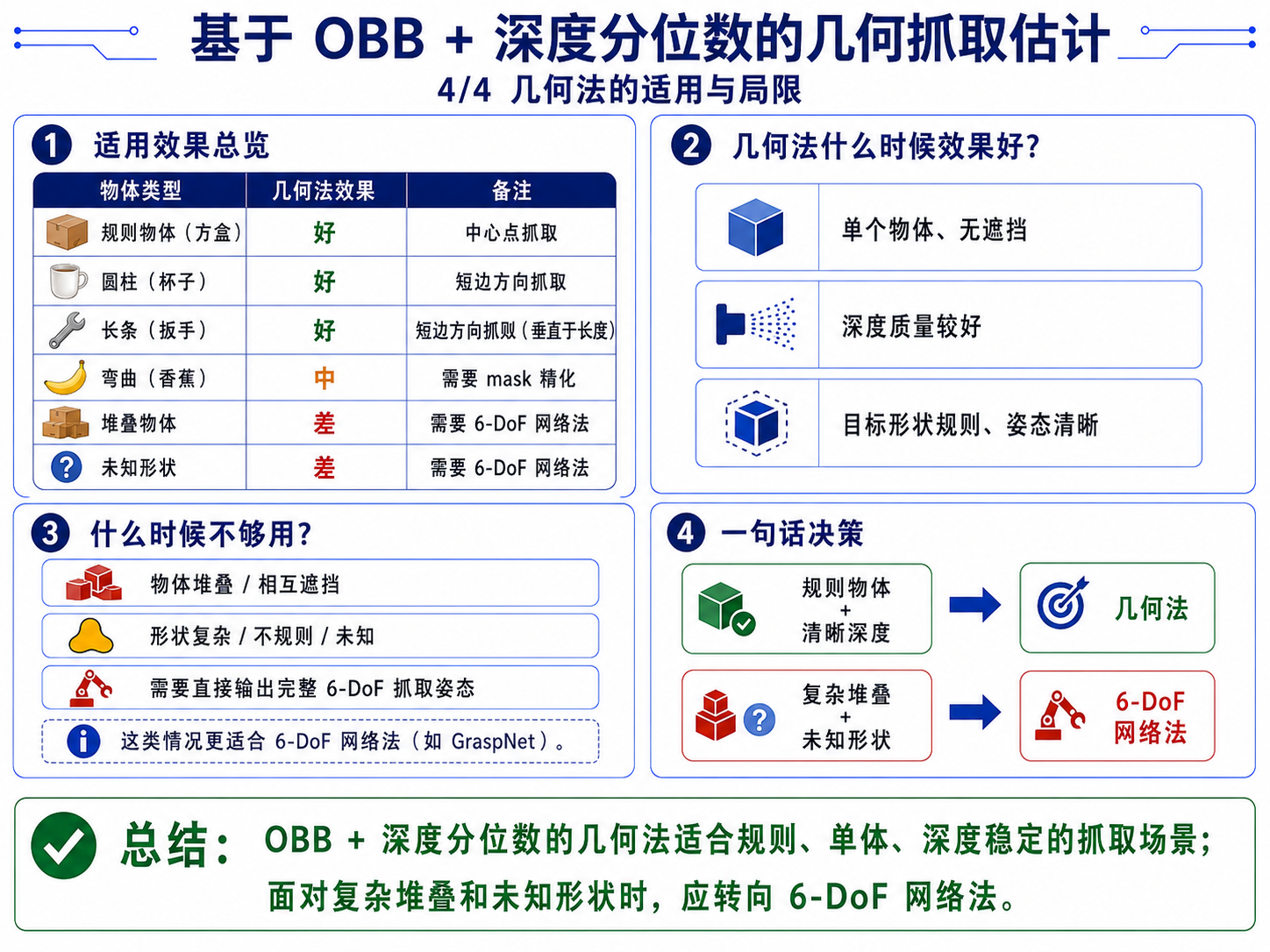

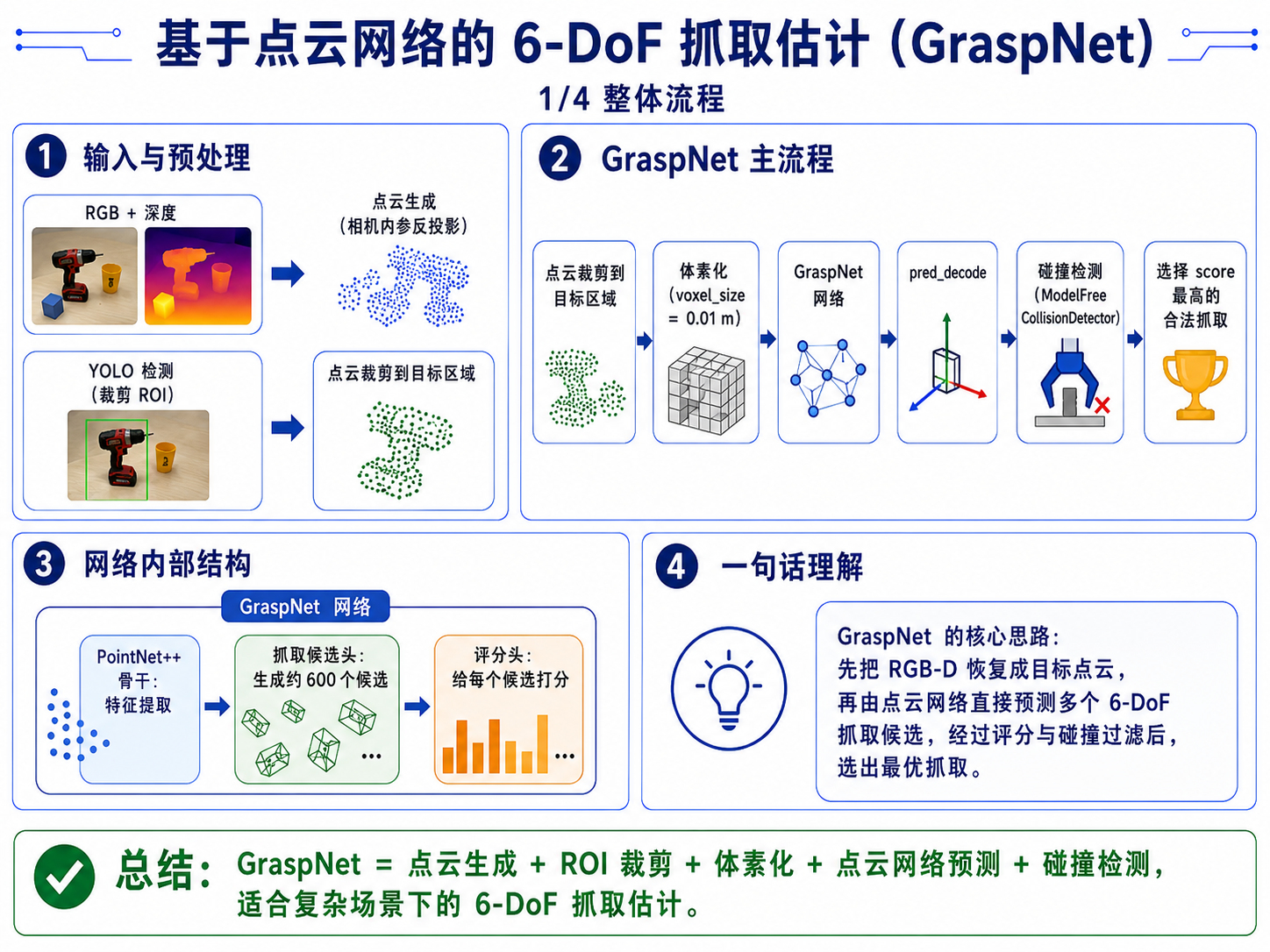

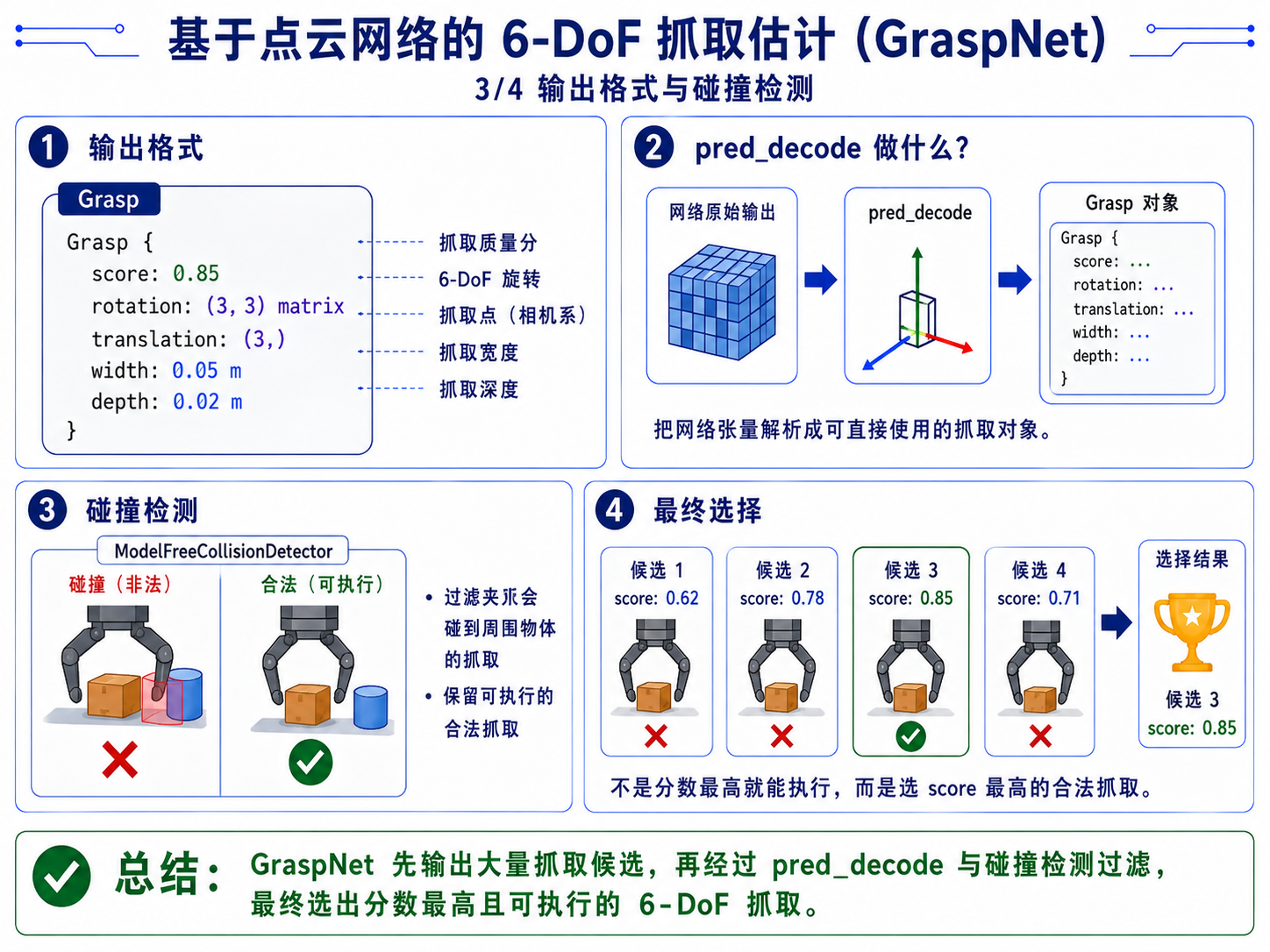

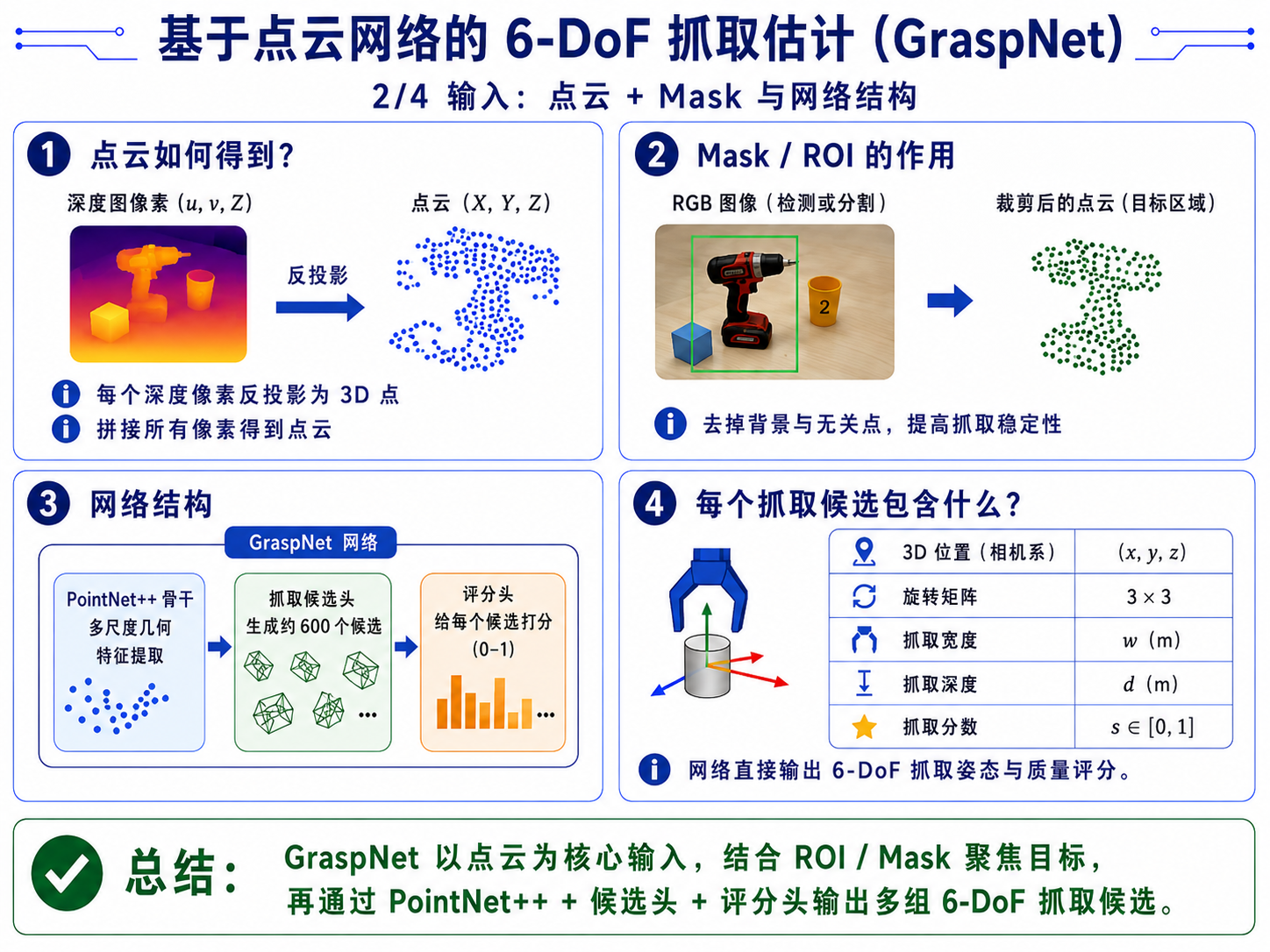

基于 OBB + 深度分位数的几何抓取估计
完整流程
-
实现参考：
# ordinary_grasp.py L98-219 实现参考（核心伪代码）def estimate_grasp(result, index, depth_mm, K, depth_quantile=0.75):
# 1. 获取 OBB
rect_points = _rect_points(result, index, depth_mm.shape, bbox_xyxy)
center = rect_points.mean(axis=0).astype(np.float32)
# 2. 短边 = 抓取方向
short_vec_uv, short_len_px = _short_edge(rect_points)
short_dir_uv = _normalize(short_vec_uv)
# 3. mask 精化（用于弯曲物体）if short_dir_uv is not None:
refined = _refine_grasp_line_from_mask(mask, center, short_dir_uv, long_len_px)
if refined is not None:
center, short_edge_points, grasp_span_px = refined
# 4. 深度采样 (mask 内 75% 分位)
depth_values = depth_mm[mask > 0]
depth_values = depth_values[depth_values > 0]
if len(depth_values) == 0:
center_depth = get_depth_mm(depth_mm, center_px[0], center_px[1], 5)
if center_depth > 0:
depth_values = np.array([center_depth], dtype=np.float32)
z_m = float(np.quantile(depth_values, depth_quantile) / 1000.0)
# 5. 反投影中心点到 3D
position = _backproject(float(center[0]), float(center[1]), z_m, K)
# 6. 三轴构建
approach = _normalize(-position) # Z 轴：物体指向相机
open_axis = _pixel_vec_to_3d(short_dir_uv, z_m, K)
open_axis = open_axis - float(np.dot(open_axis, approach)) * approach # Gram-Schmidt
open_axis = _normalize(open_axis)
# 保证 open_axis[0] >= 0（避免对称性歧义）if open_axis[0] < 0:
open_axis = -open_axis
grip_axis = _normalize(np.cross(open_axis, approach))
open_axis = _normalize(np.cross(approach, grip_axis))
# 7. 组合旋转矩阵
rotation = np.column_stack([grip_axis, open_axis, approach]).astype(np.float32)
# 8. 转换为 reBotArm TCP 旋转
tcp_rotation = grasp_axes_to_rebot_tcp_rotation(
rotation[:, 0], rotation[:, 1], rotation[:, 2]
).astype(np.float32)
# 9. 抓取宽度估计
jaw_width_m = float(np.linalg.norm(
_pixel_vec_to_3d(short_dir_uv * grasp_span_px, z_m, K)
))
return grasp_pose

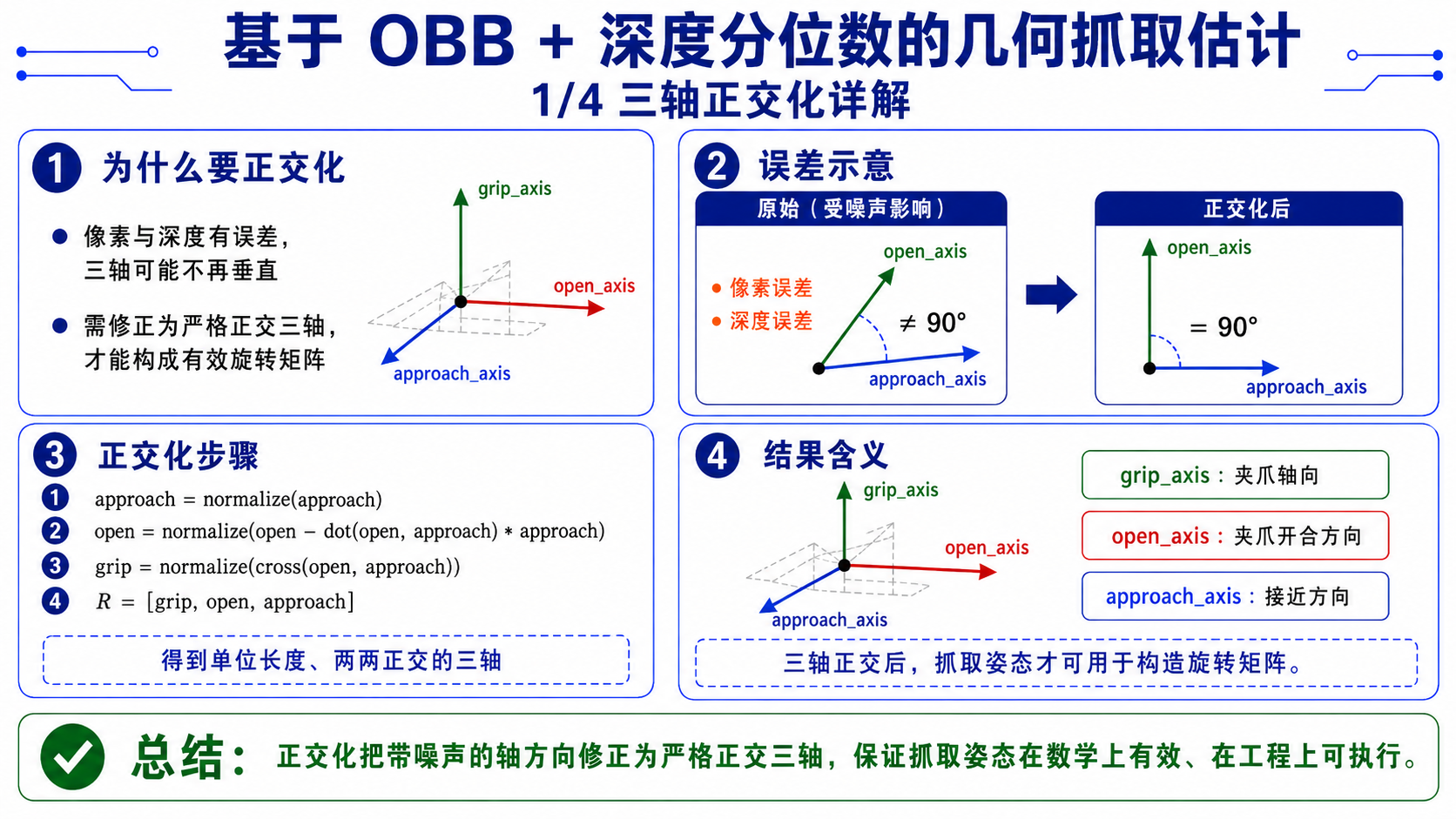

三轴正交化详解
-
为什么要正交化：
-
数值计算中，由于像素向量和深度都存在误差，
open_axis和approach可能不正交。Gram-Schmidt 正交化保证三轴严格正交，构成有效的旋转矩阵。# 关键步骤
approach = -position / norm(position) # 物体指向相机
open_3d = pixel_to_3d(short_dir_uv, z_m, K) # 短边方向 3D 化
open_axis = open_3d - dot(open_3d, approach) * approach # Gram-Schmidt 正交化
open_axis = normalize(open_axis)
grip_axis = normalize(cross(open_axis, approach))
open_axis = normalize(cross(approach, grip_axis)) # 再次正交化保证数值稳定
-
反投影函数
-
作用：把单个像素坐标（带已知深度）转换为相机坐标系下的 3D 点（位置）
[图示：反投影的物理含义]
像素 (u=190, v=240) + 深度 Z=0.65m
↓ _backproject
3D 点 (X=0.2, Y=0, Z=0.65)
↓
"物体在相机前方 0.65m、偏右 0.2m" -
实现参考：
# ordinary_grasp.py L398-403 实现参考def _backproject(u, v, z_m, K):
fx, fy = float(K[0, 0]), float(K[1, 1])
cx, cy = float(K[0, 2]), float(K[1, 2])
x = (u - cx) * z_m / fx
y = (v - cy) * z_m / fy
return np.array([x, y, z_m], dtype=np.float32)
像素向量转 3D 向量
-
作用：把像素空间的向量（方向+长度）转换为相机坐标系下的 3D 向量（方向+长度）。
[图示：像素向量的物理含义]
像素向量 (50, 0) + 深度 Z=0.65m
↓ _pixel_vec_to_3d
3D 向量 (0.054, 0, 0)
↓
"在深度 0.65m 处，向右 50 像素 = 物理 5.4 cm" -
实现参考：
# ordinary_grasp.py L406-408 实现参考def _pixel_vec_to_3d(vec_uv, z_m, K):
fx, fy = max(float(K[0, 0]), 1e-6), max(float(K[1, 1]), 1e-6)
return np.array([
float(vec_uv[0]) * z_m / fx,
float(vec_uv[1]) * z_m / fy,
0.0
], dtype=np.float32)
mask 精化（弯曲物体）
-
为什么需要 mask 精化：
-
OBB 中心是物体的几何中心，但对于香蕉等弯曲物体，最佳抓取点是长轴上某个特定位置（通常是中点附近）。精化算法用 mask 的实际宽度信息调整抓取点位置。
-
实现参考：
utils/ordinary_grasp.py_refine_grasp_line_from_mask()(L233-275)# ordinary_grasp.py L233-275 实现参考def _refine_grasp_line_from_mask(mask, center, short_dir_uv, long_len_px):
"""使用 mask 中心横截面精化短轴抓取点"""
ys, xs = np.nonzero(mask > 0)
if len(xs) < 32:
return None # mask 太小，不精化
points = np.column_stack([xs, ys]).astype(np.float32)
grip_dir_uv = np.array([-short_dir_uv[1], short_dir_uv[0]], dtype=np.float32)
rel = points - center.reshape(1, 2)
grip_coord = rel @ grip_dir_uv # 短轴方向的坐标
open_coord = rel @ short_dir_uv # 长轴方向的坐标
grip_center = float(np.median(grip_coord))
band_half_width = clip(long_len_px * 0.04, 2.0, 12.0)
band_mask = np.abs(grip_coord - grip_center) <= band_half_width
if count(band_mask) < 24:
band_half_width = clip(long_len_px * 0.08, 4.0, 18.0)
band_mask = np.abs(grip_coord - grip_center) <= band_half_width
if count(band_mask) < 24:
return None# 在窄带内取 open 方向的 5%/95% 分位
open_min = np.percentile(open_coord[band_mask], 5.0)
open_max = np.percentile(open_coord[band_mask], 95.0)
open_center = 0.5 * (open_min + open_max)
# 重新组合中心
refined_center = center + grip_center * grip_dir_uv + open_center * short_dir_uv
short_edge_points = _line_from_center(refined_center, short_dir_uv * (open_max - open_min))
return refined_center, short_edge_points, float(open_max - open_min)
-
几何法的适用与局限
基于点云网络的 6-DoF 抓取估计（GraspNet）
实现参考：
[图示：GraspNet 流程]
RGB + 深度
│
├─→ 点云生成 (相机内参反投影)
│
└─→ YOLO 检测 (裁剪 ROI)
│
└─→ 点云裁剪到目标区域
│
└─→ 体素化 (voxel_size = 0.01 m)
│
└─→ GraspNet 网络
│
├─→ PointNet++ 骨干 (特征提取)
│
├─→ 抓取候选头 (生成 ~600 个候选)
│
└─→ 评分头 (给每个候选打分)
│
└─→ pred_decode (解析为 Grasp 对象)
│
└─→ 碰撞检测 (ModelFreeCollisionDetector)
│
└─→ 选 score 最高的合法抓取
输入：点云 + Mask
-
实现参考：
# graspnet_utils.py L21-25 实现参考
PROJECT_ROOT = Path(__file__).resolve().parents[1]
GRASPNET_ROOT = PROJECT_ROOT / "sdk" / "graspnet-baseline"
DEFAULT_NUM_VIEW = 300
DEFAULT_VOXEL_SIZE = 0.01 # 1 cm 体素
DEFAULT_WARMUP_FRAMES = 20
DISPLAY_FLIP_X = np.diag([1.0, -1.0, -1.0, 1.0]).astype(np.float64) -
点云从深度图反投影：
- 每个深度像素 (u, v, Z) 通过反投影得到 (X, Y, Z)
- 拼接所有像素得到点云
-
网络结构
-
PointNet++ 骨干
- 点云特征提取骨干，从局部到全局提取多尺度几何特征。
-
抓取候选头
- 输出大量 6-DoF 抓取候选（约 600 个），每个包含：3D 位置（相机系）、旋转矩阵、抓取宽度、抓取深度
-
评分头
- 给每个抓取候选打分（0-1），分数越高表示抓取成功率越高。
-
输出格式
Grasp {
score: 0.85 # 抓取质量分
rotation: (3, 3) matrix # 6-DoF 旋转
translation: (3,) # 抓取点 (相机系)
width: 0.05 # 抓取宽度 (m)
depth: 0.02 # 抓取深度 (m)
}
碰撞检测
-
实现参考：
# graspnet_utils.py L45 实现参考
from collision_detector import ModelFreeCollisionDetector # noqa -
碰撞检测器检查抓取执行时夹爪是否会碰到周围物体，过滤掉会碰撞的抓取。

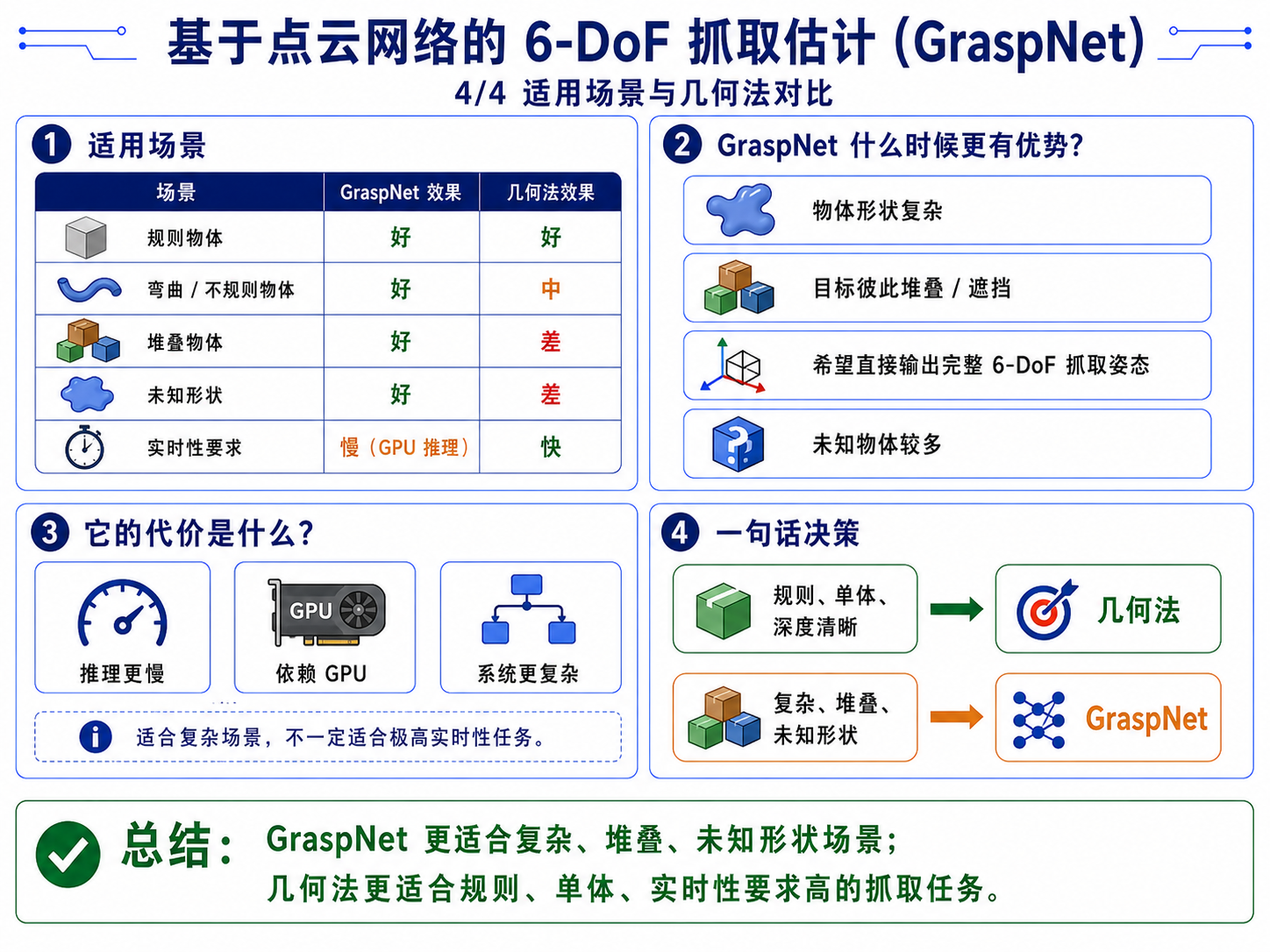

适用场景
抓取位姿到基坐标系的转换
-
实现参考：
# transforms.py L227-240 实现参考def transform_grasp_pose_to_base_with_retreat(
position_cam, # 抓取点 (相机系)
tcp_rotation_cam, # TCP 旋转 (相机系)
T_cam2base, # 手眼变换后的相机→基座矩阵
pregrasp_offset_m, # 预抓取后撤距离
retreat_offset_m, # 后撤点距离
insertion_depth_m=0.0,
):
# 1. 把抓取点变到基坐标系
T_grasp_cam = make_T(position_cam, tcp_rotation_cam)
T_grasp_base = T_cam2base @ T_grasp_cam
# 2. canonicalize 平行夹爪对称性
T_grasp_base[:3, :3] = canonicalize_parallel_gripper_tcp_rotation(T_grasp_base[:3, :3])
# 3. 沿 TCP X 方向偏移得到 pregrasp 和 retreat
T_grasp_base = offset_along_tool_x(T_grasp_base, -insertion_depth_m)
T_pregrasp_base = offset_along_tool_x(T_grasp_base, pregrasp_offset_m)
T_retreat_base = offset_along_tool_x(T_grasp_base, retreat_offset_m)
# 4. 转回 6D posereturn mat4_to_pose6d(T_grasp_base), mat4_to_pose6d(T_pregrasp_base), mat4_to_pose6d(T_retreat_base)-

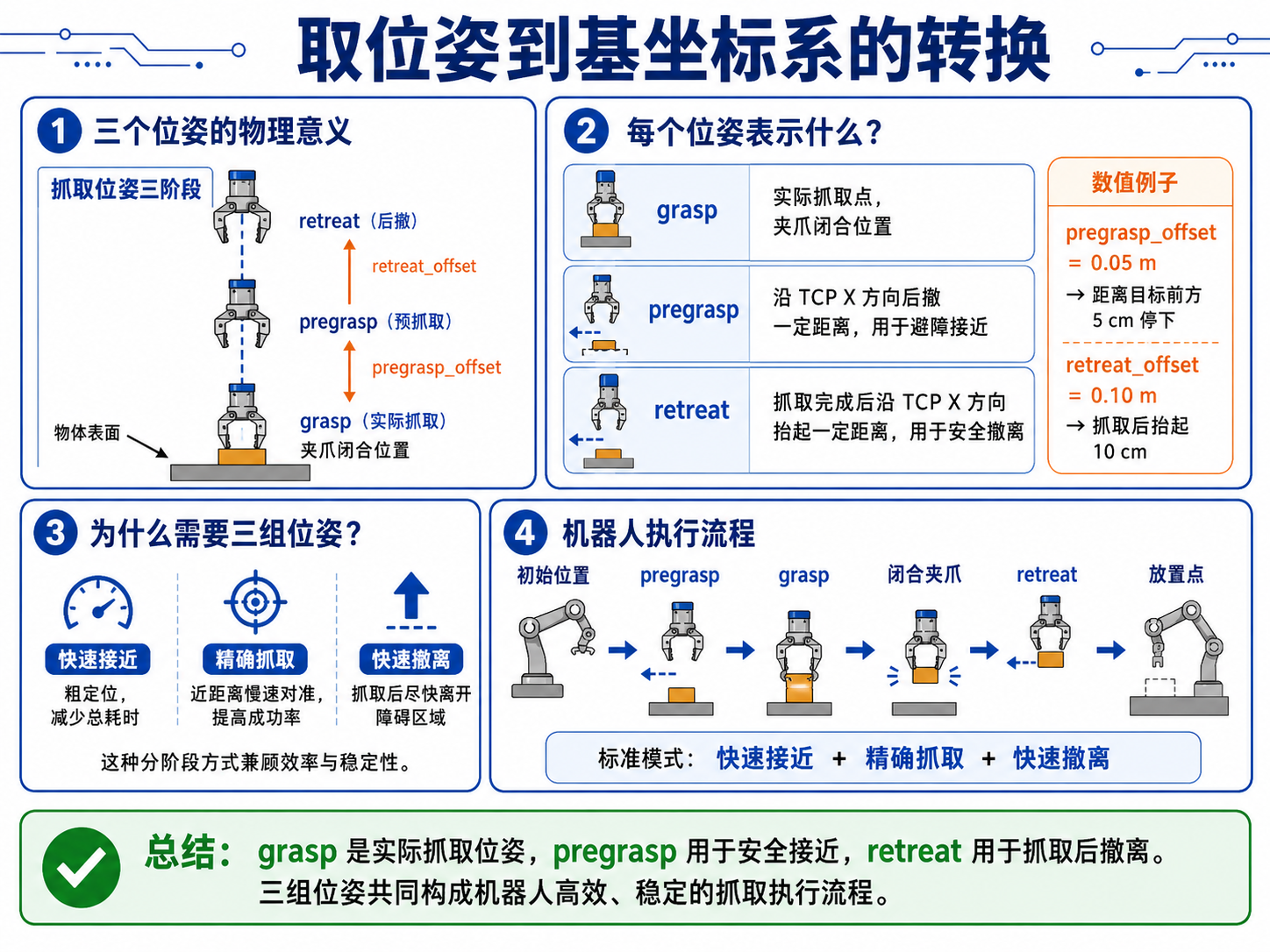

三个位姿的物理意义
[图示：抓取位姿三阶段]
retreat (后撤)
↑
│ retreat_offset
│
pregrasp (预抓取)
↑
│ pregrasp_offset
│
grasp (实际抓取)
↓ 物体表面-
grasp：实际抓取点，夹爪闭合位置
-
pregrasp：预抓取点，沿 TCP X 方向后撤一定距离，用于避障接近
-
retreat：后撤点，抓取完成后沿 TCP X 方向抬起一定距离
-
例如：
- pregrasp_offset = 0.05 m → 接近物体前停在距离 5 cm 处
- retreat_offset = 0.10 m → 抓取后抬起 10 cm 离开物体
-
-
为什么需要三组位姿
- 机器人执行抓取的标准流程：
- 从初始位置运动到 pregrasp（快速、粗定位）
- 从 pregrasp 慢速运动到 grasp（精确对准）
- 闭合夹爪
- 从 grasp 抬起至 retreat（快速撤离）
- 从 retreat 运动到放置点
这种"快速接近 + 精确抓取 + 快速撤离"的模式既保证了抓取精度，又提高了整体效率。
