29. reBot Arm 自主视觉抓取

本章以 reBot Arm 视觉抓取Demo为案例，完成一个完整机器人视觉抓取系统搭建。

本章概览

reBot Arm 自主视觉抓取​

章节概述​

本章以 reBot Arm 视觉抓取Demo为案例，完成一个完整机器人视觉抓取系统搭建。

最终实现：机械臂通过RGB-D相机观察工作区域，利用目标检测模型识别目标物体，根据深度信息计算目标空间位置，并控制机械臂完成自动抓取和放置。

本实践将进行：

  • RGB-D相机部署；
  • 目标检测模型运行；
  • 视觉定位；
  • 手眼标定；
  • 抓取姿态计算；
  • 机械臂抓取控制。

硬件配置​

接线说明

  • 将深度相机通过 USB 3.0 连接到主机。

  • 将 USB2CAN 适配器连接到机械臂 CAN 总线。

  • 确认 24V 电源、相机和机械臂全部连接可靠。

  • 配置权限：

    sudo chmod a+rw /dev/bus/usb/*/*   # 深度相机 USB 权限
    sudo chmod 666 /dev/ttyUSB0        # USB2CAN（端口号按实际调整）

环境安装​

Step 1 克隆视觉抓取仓库​

  • 优先使用 Seeed-Projects 官方仓库，该仓库只包含视觉抓取部分，机械臂控制SDK需要另外安装

    git clone https://github.com/Seeed-Projects/reBot-DevArm-Grasp.git rebot_grasp
    cd rebot_grasp

Step 2 创建并配置 conda 环境​

conda env create -f environment.yml
conda activate rebotarm
  • tip：如果你想使用其他环境名，可以将命令中的 rebotarm 替换为自定义名称。

Step 3. 安装机械臂控制库​

git clone https://github.com/vectorBH6/reBotArm_control_py.git sdk/reBotArm_control_py
cd sdk/reBotArm_control_py
pip install -e .
cd ../..

  • 如果 pip install -e . 报 Multiple top-level packages discovered in a flat-layout，请在 reBotArm_control_py 的 pyproject.toml 中加入显式包发现配置，然后重新执行 pip install -e .：

    [build-system]
    requires = ["setuptools>=61.0", "wheel"]
    build-backend = "setuptools.build_meta"

    [tool.setuptools.packages.find]
    include = ["reBotArm_control_py*"]

  • 视觉抓取程序会读取该 SDK 配置，并自动选择对应的机械臂控制模式与夹爪参数。

Step 4. 配置机械臂型号​

  • 在路径/rebot_grasp/sdk/reBotArm_control_py/config/下，找到机械臂的rebotarm.yaml文件，根据机械臂的型号将hardware_yaml:修改为对应机械臂型号，程序将自行根据载入对应机械臂的电机硬件参数。

    # reBotArm 全局配置
    # 硬件配置（电机类型、通信参数、PID 等）

    # reBotArm global config
    # Hardware config (motor type, comm params, PID, etc.)

    hardware_yaml: "rebotarm_rs.yaml"

    # rebotarm_rs.yaml为B601 RS
    # rebotarm_dm.yaml为B601 DM

Step 5. 安装深度相机 SDK​

  • 本项目支持 Orbbec Gemini 2 与 RealSense D435i / D405 等 RGB-D 深度相机。请根据实际使用的相机安装对应 SDK；如果当前环境已经能正常导入相机驱动，可跳过本步骤。

  • Orbbec Gemini 2

    • Orbbec Gemini 2 依赖 pyorbbecsdk（Orbbec SDK v2 的 Python 版本）。优先推荐直接安装预编译 Python 包：

      • 方式一：通过 pip 安装（推荐）

        pip install pyorbbecsdk2

      • 方式二：从 GitHub 获取

        # 安装编译依赖
        sudo apt-get install -y cmake build-essential libusb-1.0-0-dev

        cd sdk
        git clone https://github.com/orbbec/pyorbbecsdk.git
        cd pyorbbecsdk
        pip install -e .

      • 对于中国大陆用户可以使用

        git clone https://gitee.com/orbbecdeveloper/pyorbbecsdk.git

      • 源码安装时，请先通过 CMake 编译生成原生扩展，确保 install/lib 中已有 pyorbbecsdk*.so 和 Orbbec 动态库，再执行 pip install -e .。

      • 注意，如果上述安装过程中均发生错误导致安装失败，请参考下方Orbbec官方文档进行安装操作。

      • 验证安装

        python -c "import pyorbbecsdk; print('pyorbbecsdk OK')"

      • OrbbecViewer（可选，用于验证相机）

  • RealSense D435i / D405

    • RealSense 相机依赖 pyrealsense2。通常可以直接通过 pip 安装：

      pip install pyrealsense2
      python -c "import pyrealsense2; print('pyrealsense2 OK')"

    • 如果系统需要完整的 RealSense 工具链或 udev 规则，请参考 RealSense SDK 官方文档安装 librealsense2。

    • SDK 资料汇总

RGB-D相机安装​

根据实验需求选择固定相机方式

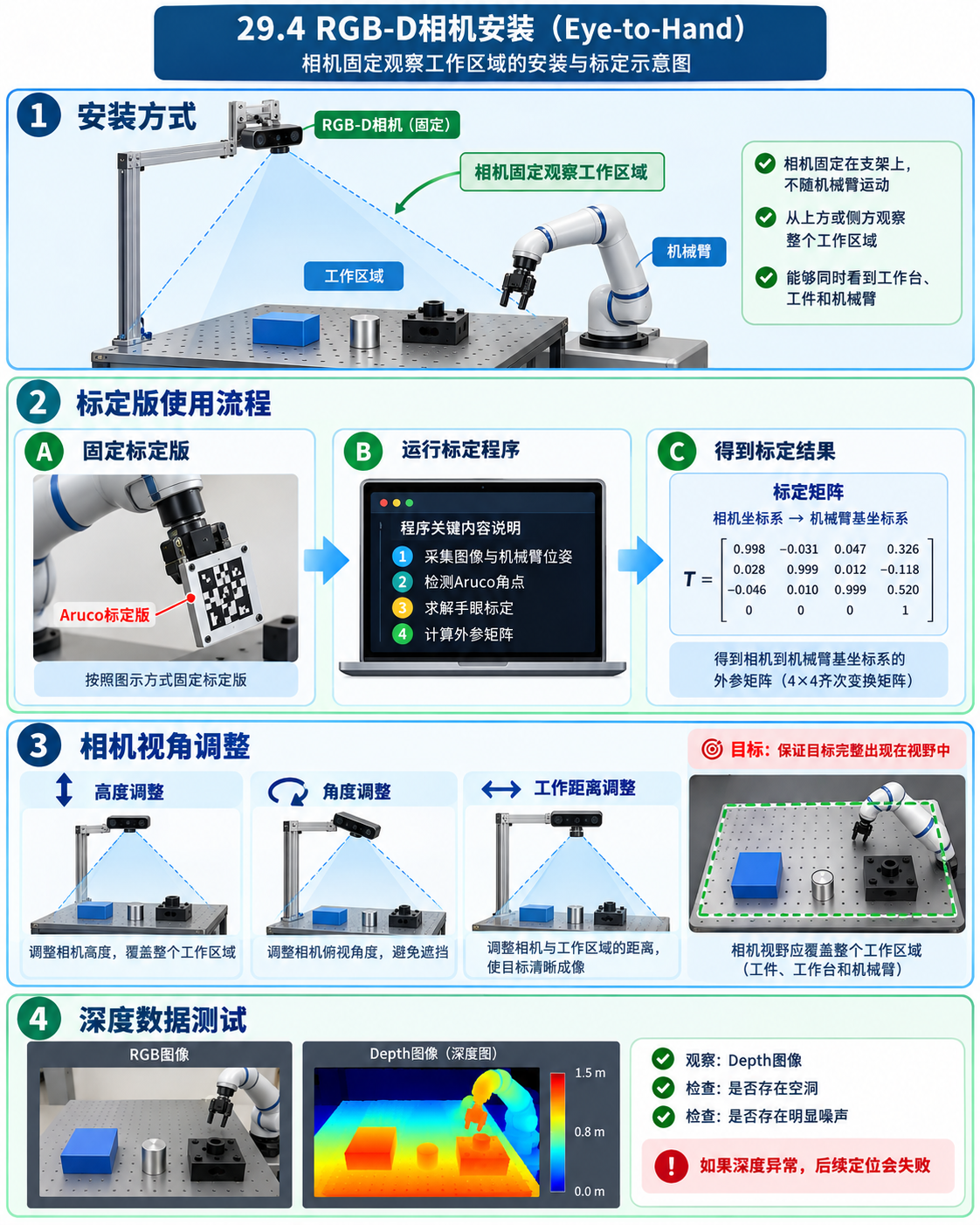

  • 相机固定观察工作区域。

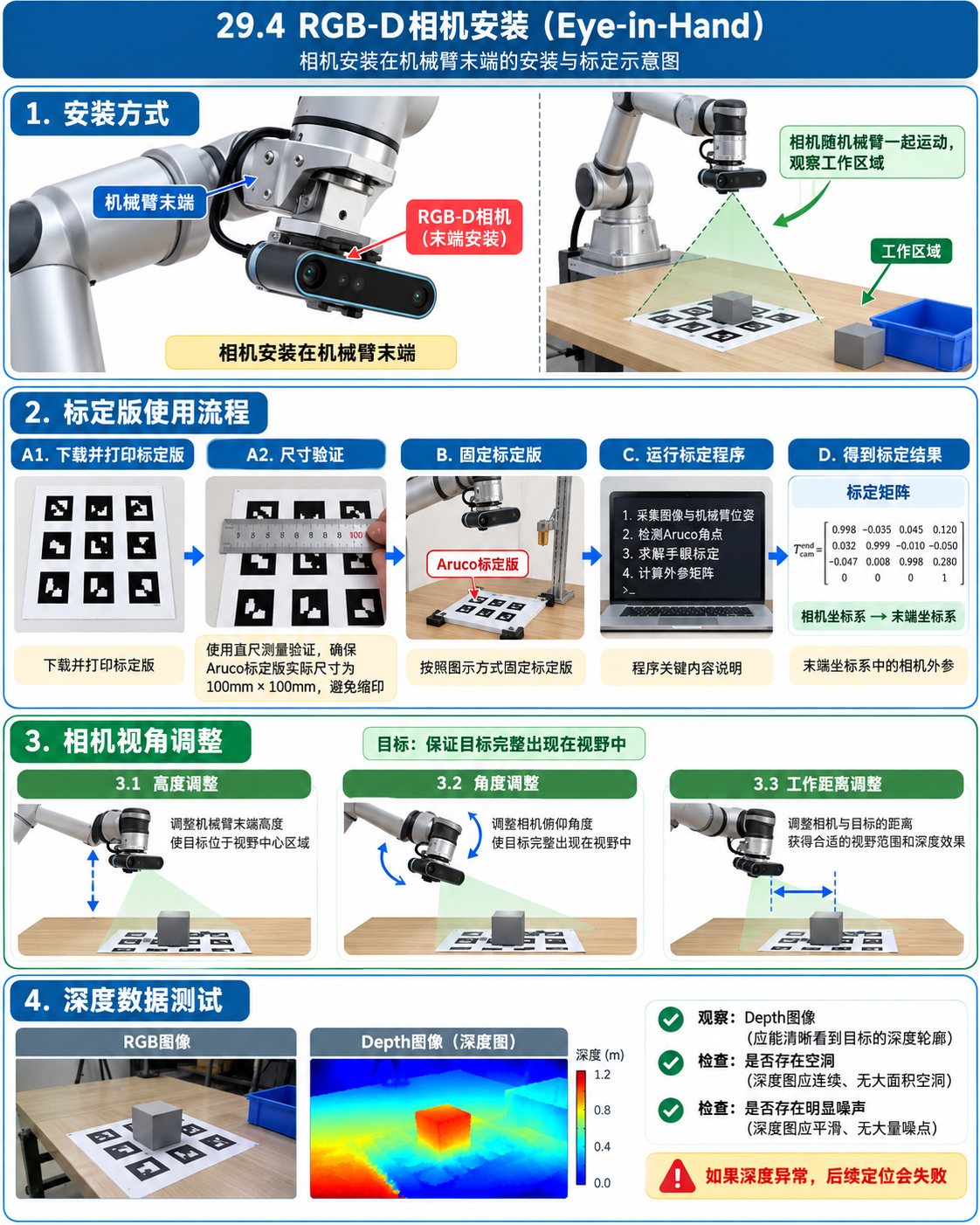

  • 相机安装在机械臂末端。

视觉抓取​

主抓取程序​

scripts/main.py — 主抓取程序，完整的视觉抓取流水线：

  • 初始化 RGB-D 相机，确认图像流可用

  • 机械臂与夹爪使能，移动到预备高位

  • 实时相机预览 + YOLO 目标检测与实例分割

  • OBB 短轴估计夹爪朝向，深度分位数估计抓取高度

  • 按 G 冻结帧，经手眼变换计算机械臂目标位姿

  • 机械臂移动到预抓取点 → 下降 → 夹爪闭合 → 提升 → 回预备位

    python scripts/main.py

抓取与放置程序​

scripts/set.py — 抓取与放置程序，将香蕉抓取并放置到盒子里面

  • 相机与机械臂初始化，移动到预备点位

  • 实时相机预览 + YOLO 目标检测与实例分割

  • 按 G 冻结帧，经手眼变换计算机械臂目标位姿

  • 机械臂移动抓取香蕉并抬高

  • 机械臂将香蕉放置在盒子内，并回归初始姿态

  • 按 Q 退出系统，机械臂回归零点

    python scripts/set.py

位置补偿​

如果您在校准之后发现机械臂的抓取精度无法满足需求，可以打开config/default.yaml文件，修改calibration.hand_eye_compensation_m中的 X（前后）、Y（左右）、Z（高低） 参数给予位置补偿。

------------------------------------
calibration:
  aruco:
    marker_length_m: 0.1
    dict_id: 0
    target_marker_id: 0
  hand_eye_method: TSAI
  hand_eye_compensation_m:
    x: 0.00
    y: 0.00
    z: -0.02
------------------------------------

三维点云抓取【选修】​

GraspNet是什么？​

GraspNet主要解决的问题：已经知道物体三维形状，机器人应该从哪里抓？以什么姿态抓？

GraspNet属于基于点云（Point Cloud）的机器人抓取方法，更准确地说，它是一个面向三维点云的六自由度抓取姿态生成与评估框架。简单来说点云是“机器人看到的三维世界数据”，GraspNet是“机器人如何根据这些三维数据找到最佳抓取姿态的方法”。

输入：RGB-D数据 -> 点云 -> GraspNet -> 抓取姿态

输出：一个六自由度抓取姿态G=(x,y,z,R)G=(x,y,z,R)，包括：

  • 位置，机械臂夹爪应该到哪里：

    x,y,z

  • 姿态，夹爪应该朝哪个方向：

    roll,pitch,yaw

  • 最终告诉机械臂，从这个方向抓取

配置 GraspNet​

为了实现对物体夹取姿态更准确的估计，本项目对graspnet-baseline进行了适配，从而提升机械臂夹取的性能。

GraspNet 的 pointnet2 / knn 扩展需要 CUDA 编译器。开始前先确认当前环境可以找到 nvcc，并检查 nvcc 的 CUDA 版本是否和 PyTorch 编译时使用的 CUDA 版本一致：

nvcc --version
python -c "import torch; print(torch.__version__, torch.version.cuda)"

如果没有 nvcc，或 nvcc 显示的 CUDA 版本与 torch.version.cuda 不一致，请安装与当前 PyTorch CUDA 版本匹配的 CUDA 编译器。例如 PyTorch 显示 13.0 时：

conda install -c nvidia cuda-nvcc=13.0

两者必须一致，否则编译 pointnet2 / knn 时会出现 The detected CUDA version (...) mismatches the version that was used to compile PyTorch (...)。

cd sdk
git clone https://github.com/graspnet/graspnet-baseline.git
cd graspnet-baseline

# 按你的 CUDA 版本安装 PyTorch 后，再安装 GraspNet 运行依赖
pip install open3d tensorboard Pillow tqdm

# 编译本地算子前配置 CUDA 编译路径。
export CUDA_HOME=$CONDA_PREFIX
export TORCH_CUDA_ARCH_LIST="12.0"
export CPATH=$CONDA_PREFIX/lib/python3.10/site-packages/nvidia/cu13/include:$CPATH
export CPLUS_INCLUDE_PATH=$CONDA_PREFIX/lib/python3.10/site-packages/nvidia/cu13/include:$CPLUS_INCLUDE_PATH
export LD_LIBRARY_PATH=$CONDA_PREFIX/lib/python3.10/site-packages/nvidia/cu13/lib:$CONDA_PREFIX/lib:$LD_LIBRARY_PATH

# 编译 CUDA 算子
cd pointnet2
pip install . --no-build-isolation
cd ../knn
pip install . --no-build-isolation
cd ..

# 安装 GraspNet API
git clone https://github.com/graspnet/graspnetAPI.git
cd graspnetAPI
sed -i "s/'sklearn'/'scikit-learn'/" setup.py
pip install .
cd ../../..
  • 注：如果直接参考graspnet-baseline官方仓库文档使用 python setup.py install 可能报 CUDA / PyTorch 相关错误，建议使用 pip install . --no-build-isolation，让扩展在当前 conda 环境中复用已安装的 PyTorch 与 CUDA 配置进行编译。
  • 注：如果编译时报 fatal error: cusparse.h: No such file or directory，先运行 find $CONDA_PREFIX -name cusparse.h，并把包含 cusparse.h 的目录加入 CPATH / CPLUS_INCLUDE_PATH。如果 CUDA 头文件来自 conda cuda-toolkit，路径通常是 $CONDA_PREFIX/targets/x86_64-linux/include，而不是上面示例里的 pip nvidia/cu13/include 路径。
  • 注：GraspNet API 的依赖中可能仍使用 sklearn 包名。上面的 sed 命令会将 sklearn 替换为 scikit-learn，避免安装时出现包名提示。除非同步调整 GraspNet API 的依赖栈，否则建议保留其 numpy==1.23.4 约束，因为 transforms3d==0.3.1 仍使用 np.float 等 NumPy 别名。

配置预训练模型

  • 在graspnet-baseline 官方仓库下载 GraspNet 官方预训练权重Google、Baidu，将 下载好的checkpoint-rs.tar 放到：

    sdk/graspnet-baseline/checkpoints/checkpoint-rs.tar

  • 然后在 config/default.yaml 中确认：

    graspnet:
      checkpoint: "checkpoint-rs.tar"

  • checkpoint 支持三种写法：仅文件名会自动从 sdk/graspnet-baseline/checkpoints/ 查找；相对路径会按项目根目录解析；绝对路径会直接使用。

运行与调试​

1、GraspNet 相机估计 Demo — scripts/graspnet_camera_demo.py

  • 不连接机械臂，仅使用 RGB-D 相机运行 GraspNet 6D 夹取姿态估计。脚本会保留实时相机预览，并使用 YOLO 检测框选择目标区域，再从 GraspNet 全场景候选中筛选目标 bbox 内的可行夹取。按 G 或 Space 对当前帧推理，按 R 恢复实时预览，按 Q 或 Esc 退出；推理后可通过 Open3D 查看点云与夹取候选。

    python scripts/graspnet_camera_demo.py

2、GraspNet 机械臂抓取程序 — scripts/grasp.py

  • 基于 graspnet_camera_demo.py 的估计结果接入机械臂执行流程：YOLO 选择目标，GraspNet 输出 6D 夹取姿态，经手眼标定转换到机械臂基坐标系，再检查 IK 可达性并执行预夹取、夹取、退回动作。调试时建议先使用 --dry-run 只打印目标位姿和候选筛选结果。

    python scripts/grasp.py --dry-run
    python scripts/grasp.py --target-class "light blue coffee cup"
