30. 语音与多模态交互

使用 reSpeaker 通过语音控制 reBot Arm，本文档将手把手地从零开始，带你搭建一个"能听会动"的智能机械臂系统。

本章概览

语音与多模态交互

章节概述

使用 reSpeaker 通过语音控制 reBot Arm，本文档将手把手地从零开始，带你搭建一个"能听会动"的智能机械臂系统。

这是一个语音驱动的智能机械臂控制系统

当你说"hello"时，机械臂会转向你并点头；说"dance"时，它会欢快地摇摆；走到房间另一侧拍手，它会"听到"声音方向并转身面向你

系统做三件事：

听 —— 通过麦克风阵列采集声音，并判断声音方向
懂 —— 通过 AI 识别语言，理解意图
动 —— 控制机械臂做出相应动作

本项目展示了一个完整的"端云协同 + 多传感器融合"系统：

端侧（本地）：DOA 声源定位、运动控制、待机动画
云端：语音识别（Whisper）、意图理解（Llama）

这种架构的优势：

DOA 是实时任务（< 100 ms），必须本地完成
语音识别需要大模型，必须云端完成
运动控制涉及安全闭环，必须本地完成

两种交互模式

系统架构

You speak / make a sound
      ↓
[ reSpeaker ]  4 麦克风阵列 + XVF3800 芯片
      ↓
[ Ubuntu ]  Python 3.10 主程序
      ↓
   两条路径：
   ├─→ DOA 模式：本地计算声源方向 → 控制机械臂转向
   └─→ 语音模式：上传 Groq 云端 AI → Whisper 识别 + Llama 理解 → 控制机械臂
      ↓
[ reBot Arm ]  7 自由度机械臂执行

分层架构
- 硬件层（你能摸到的设备）：
  - reSpeaker（4 麦克风阵列 XIAO ESP32S3 控制器）
  - reBot Arm B601-DM（6 自由度机械臂 + 夹爪）
  - Ubuntu 22.04 电脑（运行主程序）
- 驱动层（让硬件能互相通信）：
  - USB 音频通信（pyusb / libusb）—— 连接麦克风阵列
  - 串口通信（MotorBridge）—— 连接机械臂
  - Web API（Groq Cloud）—— 连接云端 AI 服务
- 算法层（负责处理数据的"大脑"）：
  - DOA 声源定位（本地实时计算）
  - Whisper 语音识别（Groq Cloud）
  - Llama-3.3 意图理解（Groq Cloud）
  - 运动插值规划（本地平滑控制）
- 应用层（你能看到的效果）：
  - DOA 跟踪模式
  - 语音控制模式
  - 呼吸待机动画
  - 语音播报

硬件准备

需要准备什么

为什么选这套硬件

reSpeaker XVF3800 是 Seeed Studio 与 XMOS 合作的 4 麦克风阵列：
内置 XVF3800 DSP 芯片，原生支持 DOA、回声消除、噪声抑制
不需要额外的算法开发，硬件级完成声源定位
USB 接口即插即用

reBot Arm B601-DM 是桌面级 7 自由度机械臂：

7 自由度意味着可以做出非常灵活的动作（接近人手臂）
B601-DM 是 DM 电机版本（另一种是 RS 舵机版本），DM 电机精度更高
自带 Pinocchio 运动学库支持

硬件介绍

reSpeaker 麦克风阵列

4 麦克风 智能语音处理模块
核心特性
- 分体设计：核心板与麦克风阵列板可分离，方便在不同设备中灵活布置
- 360° 拾音：4 个麦克风环形排布，可以接收各个方向的声音
- 内置智能处理：集成 XMOS XVF3800 芯片，具备回声消除、噪声抑制、声源定位（DOA）
- 双 USB 接口：USB-C 接口和 PH2.0 锁扣接口
- 内置功放：可直接驱动 10W 扬声器（通过 JST 接口）
- 核心元件
- 类比理解：这是一个"顺风耳"——不仅有 4 个"耳朵"听到各个方向的声音，还能分析方向、过滤噪音。

Ubuntu 22.04 电脑

操作系统：Ubuntu 22.04 LTS（64 位）
架构：x86_64（普通 Intel/AMD 处理器电脑）
最低配置：CPU 4 核 / 内存 8GB / 硬盘 50GB / 网络可访问互联网

Windows 用户选择：

安装双系统（推荐）
使用虚拟机（VMware，性能有损失，本项目不推荐）

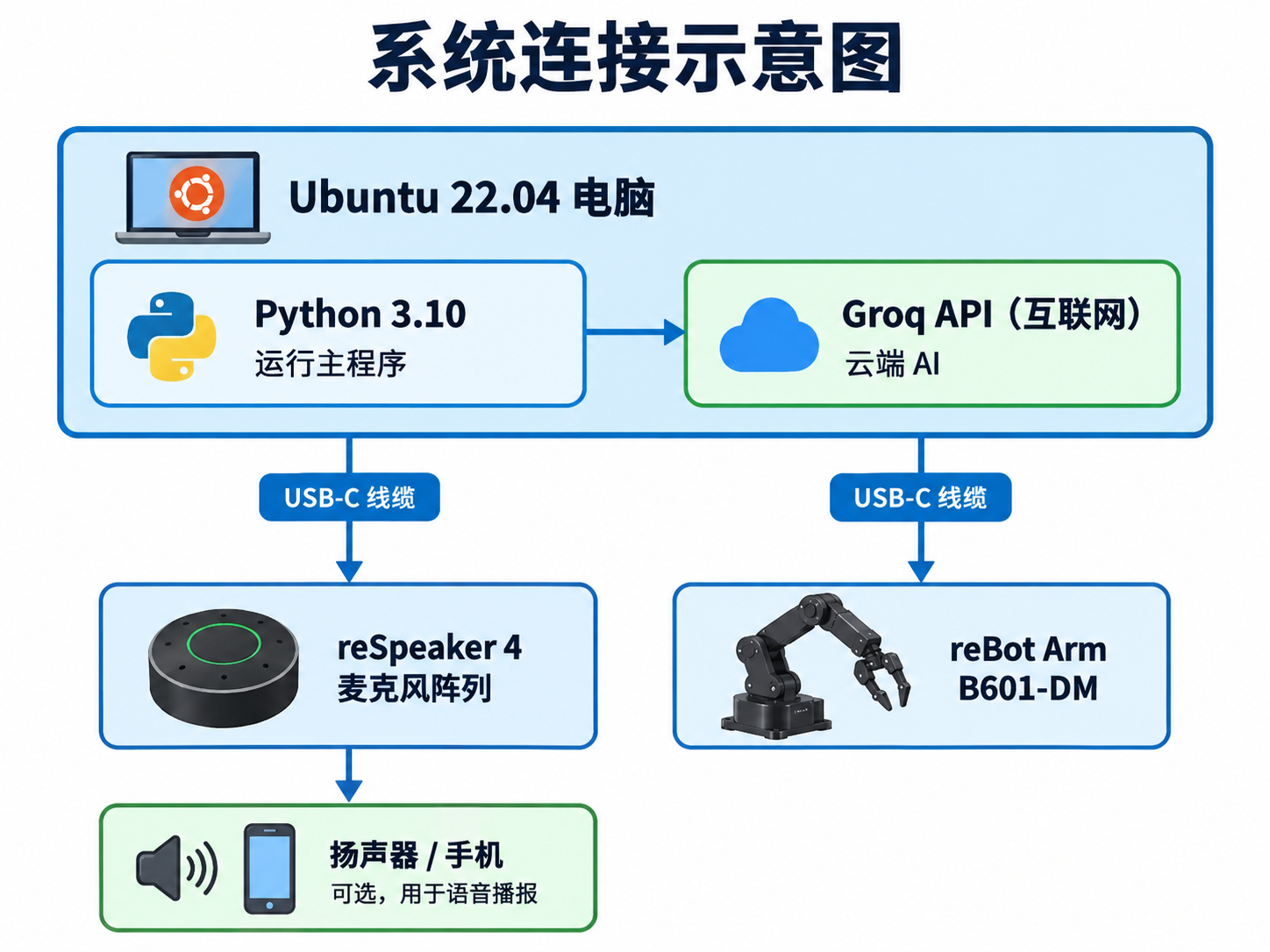

硬件连接示意图

连接步骤：

用 USB-C 线连接 reSpeaker 到电脑
用 USB-C 线连接 reBot Arm 到电脑
（可选）连接音箱或耳机到 reSpeaker 音频输出
确保电脑已连接互联网

环境准备

安装 Miniforge

wget "https://github.com/conda-forge/miniforge/releases/latest/download/Miniforge3-$(uname)-$(uname -m).sh"
bash Miniforge3-$(uname)-$(uname -m).sh

为什么要用 Miniforge 而不是系统 Python

隔离性：每个项目有独立的 Python 环境，互不影响
版本灵活：可以为项目锁定特定 Python 版本（如 3.10.2）
依赖管理：conda 能解析复杂的二进制依赖（如 Pinocchio 的 C++ 库）

安装向导：

Enter 查看许可协议
输入 yes 同意
Enter 确认安装路径（默认 －/miniforge3）
输入 yes 初始化 conda（推荐）

完成后关闭并重开终端：

conda --version
# 预期：conda 24.x.x

克隆项目代码

git clone https://github.com/xr686/reBot-Arm-reSpeaker-Flex.git
cd reBot-Arm-reSpeaker-Flex

网络慢可换镜像：git clone https://ghproxy.com/https://github.com/xr686/reBot-Arm-reSpeaker-Flex.git

创建 Conda 环境

conda env create -f environment.yml

过程约 10-30 分钟，会：

创建名为 flex 的 Python 3.10.2 环境
安装 pinocchio、numpy、pyusb 等依赖

成功标志：

Executing transaction: ... done
# To activate this environment, use
#     $ conda activate flex

为什么要 pinocchio

Pinocchio 是一个快速 C++ 实现的刚体运动学库
提供正向运动学（FK）、逆向运动学（IK）、动力学计算
是本项目机械臂运动控制的核心依赖

激活 Conda 环境

conda activate flex

激活成功：终端提示符前出现 (flex)

(flex) user@computer:~/reBot-Arm-reSpeaker-Flex$

每次打开新终端都要重新激活。

安装系统依赖

sudo apt-get update && sudo apt-get install -y ffmpeg

ffmpeg 的作用

ffmpeg 是一个音视频处理工具，本项目使用它在语音合成（TTS）后处理音频文件：转换音频格式、调整采样率、合并/剪辑音频

安装 uv

curl -LsSf https://astral.sh/uv/install.sh | sh

为什么需要 uv

uv 是一个极快的 Python 包管理工具（比 pip 快 10-100 倍）
项目使用的 motorbridge 库需要通过 uv 安装
uv.lock 文件能精确锁定依赖版本

安装后关闭并重开终端。

克隆机械臂控制库

git clone https://github.com/vectorBH6/reBotArm_control_py.git
cd reBotArm_control_py
uv sync

预期输出：显示安装进度且不报错。

设置 PYTHONPATH

export PYTHONPATH="$PWD:$PYTHONPATH"

这意味着什么

当 Python 导入库时，会在 sys.path 指定的路径中查找。该命令告诉 Python"在默认搜索路径之外，再在这个目录中查找"。

⚠ 此设置每次关终端会失效。永久方案：

echo 'export PYTHONPATH="'$PWD':$PYTHONPATH"' >> ~/.bashrc
source ~/.bashrc

为什么不用 pip install

reBotArm_control_py 是开发中的库，不是发布到 PyPI 的稳定包
设为 editable install 更灵活
用 PYTHONPATH 直接指向源码目录也可行

设置串口权限

sudo chmod 666 /dev/ttyACM*

为什么要这样

Linux 系统对硬件设备有严格的权限管理。默认情况下，普通用户不能直接访问串口设备。该命令允许所有用户对这些设备进行读写。

此设置在重启后会失效。永久方案：

sudo usermod -a -G dialout $USER# 注销并重新登录生效

原理：dialout 是 Linux 中拥有串口设备访问权限的组。加入这个组后，用户对该组拥有的设备有读写权限。

配置 Groq API Key

获取 API Key：

访问 https://console.groq.com/keys
注册/登录（邮箱或 GitHub 账号）
点击 "Create API Key"
复制 Key（格式 gsk_xxxxxxxxxxxx）

配置到代码：

cd ~/reBot-Arm-reSpeaker-Flex
nano sound_tracking_arm.py

找到 VOICE_CFG：

VOICE_CFG = {
    "api_key": "12345678",   # ← 替换为你的 API Key
    ...
}

改为：

"api_key": "gsk_aBcDeFgHiJkLmNoPqRsTuVwXyZ",

保存：Ctrl O → Enter → Ctrl X

安全提醒：

不要将 API Key 分享到公共仓库
不要截图发社交媒体
泄露后立即在 Groq 控制台删除并重新生成

硬件连接与组装

硬件连接

步骤 1：连接 reSpeaker
- 用 USB-C 线连接 reSpeaker 到电脑
- reSpeaker 上的指示灯应点亮
- lsusb 应能看到 Seeed Studio 设备
步骤 2：连接 reBot Arm
- 用木工夹具固定机械臂底座
- 用 USB-C 线连接机械臂到电脑
- 连接 24V 电源（XT30），先不要上电
- 上电前安全检查清单：
  - 机械臂底座已固定
  - 运动范围内无障碍物
  - 运动范围附近无人员
  - USB 线已连接
  - 电源线连接正确
步骤 3：开启电源
- 检查无误后打开 24V 电源
- 机械臂发出轻微电机上电声
- ls /dev/ttyUSB* 应能看到 /dev/ttyUSB0

验证硬件连接

arecord -l

预期：card 2: XVF3800 [reSpeaker XVF3800], device 0: USB Audio [USB Audio]

ls -la /dev/ttyUSB0

预期：crw-rw-rw- 1 root dialout ... /dev/ttyUSB0

初次运行

运行前验证

验证 1：Python 依赖

conda activate flex
cd ~/reBot-Arm-reSpeaker-Flex
python -c "import usb.core; import numpy; print('pyusb + numpy OK')"

预期：pyusb + numpy OK

验证 2：机械臂库

export PYTHONPATH="$HOME/reBotArm_control_py:$PYTHONPATH"
python -c "from reBotArm_control_py.actuator import RobotArm; print('Robot Arm Library OK')"

预期：Robot Arm Library OK

验证 3：麦克风

arecord -D plughw:2,0 -c 6 -r 16000 -f S16_LE -d 3 /tmp/test.wav
aplay -D plughw:2,0 /tmp/test.wav

能听到录制的声音 = 麦克风工作正常。

启动流程

cd ~/reBot-Arm-reSpeaker-Flex
python sound_tracking_arm.py

预期输出：

==================================================
  reBot Arm B601-DM + reSpeaker Flex
  Please select the operating mode:
==================================================
  [1] DOA Interaction Mode (Sound Source Tracking + Standby Animation)
  [2] Voice control mode (button trigger + AI LLM control)
==================================================
Please enter the mode number (1 or 2):

输入 1：DOA 声源跟踪模式
输入 2：语音控制模式

直接指定模式启动：

python sound_tracking_arm.py --mode doa    # DOA 模式
python sound_tracking_arm.py --mode voice  # 语音模式

初次运行测试

DOA 模式测试

程序会：初始化 USB → 连接机械臂 → 进入待机
测试方法：站在机械臂旁边说话或拍手
观察机械臂是否：转向你、点头、回到待机

语音模式测试

按 Enter，看到 "recording" 提示
说 "hello" 或 "say hello"
等待约 5 秒
观察是否：识别语音、机械臂执行动作、语音播报回复

功能详细说明

模式 1：DOA 声源跟踪

DOA 是什么

DOA = Direction of Arrival（声波到达方向）
判断声音从哪个方向来（就像耳朵能判断声源位置）

工作流程

Start the system
    ↓
Initialize USB device
    ↓
Connect reSpeaker  ←──→ Connect reBot Arm
    ↓
Loop Execution:
    ├─ Read DOA angle data (0°~360°)
    ├─ Is a valid sound source detected?
    │   ├─ No → Breathing Standby Animation → Continue Reading
    │   └─ Yes → 4-frame Angle Buffer Queue → Calculate Weighted Average Angle
    │           → Cosine Similarity Smoothing Filtering
    │           → Angle change > Trigger Threshold?
    │               ├─ No → Continue Reading
    │               └─ Yes → The robotic arm turns towards the target direction
    │                       → Perform a nodding motion
    │                       → Enter Cool Down
    │                       → Continue Reading
    ↓
Exit (Press Ctrl+C)

核心算法深入

4 帧角度缓冲队列
问题：单帧 DOA 角度会跳动（±5°\－10°），直接驱动机械臂会导致不停抖动。

解决方案：环形缓冲区（Ring Buffer）存储最近 4 帧的 DOA 角度数据（约 200 ms）。

[图示：环形缓冲区]

     新帧写入
        ↓
  [F4] [F3] [F2] [F1]
   │              │
   └──── 平均 ────┘
        ↓
     平滑角度

为什么是 4 帧：
- 太少：平滑效果不够（抖动仍可见）
- 太多：响应延迟（机械臂反应慢）
- 4 帧是经验值，兼顾平滑度和响应速度

余弦相似度平滑滤波

问题：麦克风可能误判方向（突然噪声、反射声）。

解决方案：检查最近几帧的角度一致性，差异过大视为噪声。

import numpy as np

def is_consistent(angles, threshold_deg=30):
    """检查最近角度是否一致"""if len(angles) < 2:
        return True# 计算相邻帧的角度差（考虑 360° 环绕）
    diffs = []
    for i in range(len(angles) - 1):
        diff = abs(angles[i+1] - angles[i])
# 角度差可能绕 360°，取最小
        diff = min diff - 360 - diff
        diffs.append(diff)

# 最大差异 < 阈值才算一致return max(diffs) < threshold_deg

触发阈值
- 默认值 15° 的设计依据：
  - 人耳判断声源方向误差约 ±10°\－15°
  - 阈值略大于人耳误差，避免对轻微波动响应
  - 阈值过大 → 反应迟钝
  - 阈值过小 → 频繁误触

冷却时间，默认值 3 秒的设计依据：

机械臂转向 + 点头约需 2-3 秒
冷却期内不响应新声源，避免动作未完成被打断
冷却时间应略大于单次动作时长

呼吸待机动画

周期约 4 秒
关节角度缓慢正弦摆动 ±5°
视觉效果：像人在呼吸
表明系统运行中，给用户信心

模式 2：语音指令控制

完整交互闭环

录音 → 识别 → 理解 → 执行 → 播报

工作流程

The user presses the Enter key.
    ↓
arecord starts recording (6 channels, 16kHz, 5 seconds)
    ↓
User releases Enter → Stop recording
    ↓
NumPy Audio Normalization Processing (Extract First Channel + Gain Amplification)
    ↓
Upload to Groq API
    ↓
Whisper model performs speech-to-text (STT) recognition
    ↓
Obtain text commands (e.g., "turn left")
    ↓
Send to Llama-3.3-70B large language model
    ↓
LLM understands intent + outputs JSON structured results
    ↓
Analysis results
    ├─ Invalid → Broadcast "Sorry, I didn't catch that. Could you please repeat?"
    └─ Valid → Execute the corresponding robotic arm action
              ↓
         Edge-TTS Voice Announcement Execution Result
              ↓
         Return to standby state

音频处理详解

# 6 通道采集
audio_data = arecord(... -c 6 -r 16000 ...)  # 6 通道，16kHz# 取第 1 通道（XVF3800 已做波束形成）
single_channel = audio_data[:, 0]

# 归一化 + 增益
normalized = single_channel / np.max(np.abs(single_channel))
amplified = normalized * 0.9  # 留 10% 余量防削波# 保存为 WAV
scipy.io.wavfile.write("output.wav", 16000, (amplified * 32767).astype(np.int16))

支持的语音指令

AI 如何理解你的话

使用 Prompt Engineering（提示工程）。给 AI 一个详细指令模板：
可以执行哪些动作
每个动作的含义

输出格式要求（JSON）

例如 "help me turn my head to the left" 会被解析为：

{"action": "turn_left", "params": {"angle": 45}, "reply": "Okay, turning left."}

好处：不必说固定指令词，像聊天一样自然说话即可。

Prompt 设计示例

SYSTEM_PROMPT = """
你是一个机械臂语音控制助手。用户会说出他们想让机械臂做什么。
请从以下动作中选择一个最匹配的，并以 JSON 格式输出：

可用动作：
- turn_left: 向左转，参数 angle (默认 45)
- turn_right: 向右转，参数 angle (默认 45)
- say_hello: 打招呼，连续点头 2 次
- wave: 挥手，左右摆动 2 次
- reset: 回到初始位置
- stop: 立即停止

输出格式（严格 JSON）：
{"action": "<动作名>", "params": {<参数>}, "reply": "<给用户的语音回复>"}

不要输出任何其他内容，只输出 JSON。
"""

命令行参数

完整参数表

python sound_tracking_arm.py [参数]

使用示例

基本用法

python sound_tracking_arm.py                    # DOA 跟踪模式（默认）
python sound_tracking_arm.py --mode voice       # 语音控制模式

调整 DOA 灵敏度

# 提高触发阈值（更大角度变化才响应，减少误触）
python sound_tracking_arm.py --threshold 25

# 降低触发阈值（更灵敏，但易误触）
python sound_tracking_arm.py --threshold 10

# 延长冷却
python sound_tracking_arm.py --cooldown 5

# 多参数同时调整
python sound_tracking_arm.py --threshold 20 --cooldown 5

指定硬件设备

# 机械臂在不同串口
python sound_tracking_arm.py --port /dev/ttyACM0

# 命令行传入 API Key（覆盖代码配置）
python sound_tracking_arm.py --mode voice --groq-key gsk_xxxxxxxxxxx

切换语音音色

# 中文男声（云健）
python sound_tracking_arm.py --mode voice --tts-voice zh-CN-YunjianNeural

# 中文女声（晓晓，默认）
python sound_tracking_arm.py --mode voice --tts-voice zh-CN-XiaoxiaoNeural

# 中文女声（晓晓，多情感）
python sound_tracking_arm.py --mode voice --tts-voice zh-CN-XiaoxiaoMultilingualNeural

启用调试
```
python sound_tracking_arm.py --debug
```
