第 7 阶段 · 第 33 章 · 实践

33. reBot Arm ROS2 集成

在正式开始之前，需要确保硬件正确连接，并准备好软件环境。这是所有后续步骤的基础。

本章概览

33.1 reBot ROS2 Workspace构建​

准备工作：环境与硬件​

在正式开始之前，需要确保硬件正确连接，并准备好软件环境。这是所有后续步骤的基础。

  • 硬件接线：将 USB2CAN / 串口桥接到机械臂的 CAN 总线转接板上。接通电源后，将 USB2CAN 插入主机，确认系统识别到CAN/串口设备。
  • 操作系统：推荐使用 Ubuntu 24.04 搭配 ROS2 Jazzy 或者 Ubuntu 22.04 搭配 ROS2 Humble。

RS：

sudo ip link set can0 down 2>/dev/null || true
sudo ip link set can0 type can bitrate 1000000
sudo ip link set can0 up

DM：

sudo chmod 666 /dev/ttyACM*

核心工作空间​

这是整个集成工作的核心代码仓库，它包含了将 reBot Arm 封装成标准 ROS2 机器人所需的所有组件。

  • 获取代码：从官方仓库克隆工作空间：
#RS：
git clone https://github.com/Yang-Ci/ReBot_Arm_DigitalTwin_RS.git ~/ReBot_Arm_DigitalTwin_RS

#DM：
git clone https://github.com/Yang-Ci/ReBot_Arm_DigitalTwin_DM.git ~/ReBot_Arm_DigitalTwin_DM

工作空间结构：RS 和 DM 两个版本的工作空间目录名不同
（RS 为 rebotarm_ros2_RS，DM 为 rebotarm_ros2_DM）

工作空间结构：它包含了七个主要的 ROS2 包：

  • rebotarm_msgs：自定义的消息、服务和动作接口。
  • rebotarmcontroller：驱动节点，包含核心控制器 reBotArmController。
  • rebotarm_bringup：启动文件、配置文件、URDF 模型和 RViz 资源。
  • rebotarm_moveit_config：MoveIt 2 的配置文件。
  • rebotarm_moveit_demos：MoveIt 2 的示例程序。
  • rebotarm_mujoco：DM 版本的 MuJoCo 仿真同步节点（包名为 rebotarm_mujoco，RS 版本为 rebotarm_mujoco_rs）。
  • rebotarm_agent：DM 版本的上层 Agent 节点。

32.1 Python SDK 与 ROS2 驱动的桥梁​

reBotArm_control_py 是底层的 Python 控制库，而 rebotarm_ros2 工作空间的作用就是将它“封装”成 ROS2 的标准接口。

  • 安装底层 SDK：

在工作空间的 third_party 目录下，获取这个底层库（RS 在 rebotarm_ros2/third_party，DM 自动匹配setup.sh 会依次检查 reBotArmController_ROS2-main/third_party、reBotArmController_ROS2-main/sdk、\－/reBotArm_control_py 三个候选路）：

git clone https://github.com/Seeed-Projects/reBotArm_control_py.git third_party/reBotArm_control_py。

#reBotArm_control_py 默认yaml文件配置为dm 需将/reBotArm_control_py/config中的改成适配选项

#RS：
hardware_yaml: "rebotarm_rs.yaml"

#DM：
hardware_yaml: "rebotarm_dm.yaml"
  • 安装 motorbridge：这是连接电机和上层软件的关键中间件，通过 pip 安装：
python3 -m pip install motorbridge。

#验证
motorbridge -v
#输出
motorbridge 0.5.0

32.2 启动与可视化​

  • 验证可执行入口：

RS：

cd ~/ReBot_Arm_DigitalTwin_RS/rebotarm_ros2
source install/setup.bash
ros2 pkg executables rebotarmcontroller

DM：

cd ~/ReBot_Arm_DigitalTwin_DM/rebotarm_ros2
source install/setup.bash
ros2 pkg executables rebotarmcontroller
  • 期望至少看到：
rebotarmcontroller GravityCompensation
rebotarmcontroller GripperControl
rebotarmcontroller MoveTo
rebotarmcontroller MoveToPose
rebotarmcontroller reBotArmController
RS 版本额外多出两个可执行入口：
rebotarmcontroller FakeRsDriver     # RS 专属：MuJoCo 仿真假驱动（文件名 fake_rs_driver.py）
rebotarmcontroller CancelAction     # RS 专属：取消正在执行的 Action 目标
DM 版本额外多出一个可执行入口：
rebotarmcontroller FakeReBotArmDriver # DM 专属：MuJoCo 仿真假驱动（文件名 fake_driver.py）
注意：RS 版本还包含 motion_profiles.py 和 trajectory_profiles.py 两个运动规划文件，DM 版本没有。
  • 编译工作空间后，可以通过一条命令启动完整的系统，将机械臂的控制、状态发布和可视化全部串联起来。
# 编译工作空间
source /opt/ros/${ROS_DISTRO}/setup.bash
colcon build --symlink-install
source install/setup.bash

# 启动完整系统并开启RViz 可视化
RS：
cd ~/ReBot_Arm_DigitalTwin_RS/rebotarm_ros2
ros2 launch rebotarm_bringup bringup.launch.py model:=rs channel:=can0 use_rviz:=true
DM：
cd ~/ReBot_Arm_DigitalTwin_DM
./rebotarm start dm use_rviz:=true
  • 状态发布：启动后，reBotArmController 节点会持续发布机械臂状态，例如关节状态（/rebotarm/joint_states）和整体状态（/rebotarm/arm_status）。
#显示活跃的话题名
ros2 topic list
#列出话题及其消息类型，通过添加 -t 参数，可以同时查看每个话题的消息类型：
ros2 topic list -t
#输出示例：
/client_count
/connected_clients
/goal_pose
/initialpose
/parameter_events
/rebotarm/arm_status
/rebotarm/control_reference
/rebotarm/control_target
/rebotarm/gripper/cmd/mit
/rebotarm/gripper/cmd/pos_vel
/rebotarm/gripper/state
/rebotarm/joint_states
/rebotarm/joints/joint1/cmd/mit
/rebotarm/joints/joint1/cmd/pos_vel
/rebotarm/joints/joint1/state
/rebotarm/joints/joint2/cmd/mit
/rebotarm/joints/joint2/cmd/pos_vel
/rebotarm/joints/joint2/state
/rebotarm/joints/joint3/cmd/mit
/rebotarm/joints/joint3/cmd/pos_vel
/rebotarm/joints/joint3/state
/rebotarm/joints/joint4/cmd/mit
/rebotarm/joints/joint4/cmd/pos_vel
/rebotarm/joints/joint4/state
/rebotarm/joints/joint5/cmd/mit
/rebotarm/joints/joint5/cmd/pos_vel
/rebotarm/joints/joint5/state
/rebotarm/joints/joint6/cmd/mit
/rebotarm/joints/joint6/cmd/pos_vel
/rebotarm/joints/joint6/state
/rebotarm/mujoco/object_states
/rebotarm/mujoco/overhead_rgb/image_raw
/rebotarm/sim/animation_event
/rebotarm/vision/color_blocks/detections
/robot_description
/rosout
/tf
/tf_static

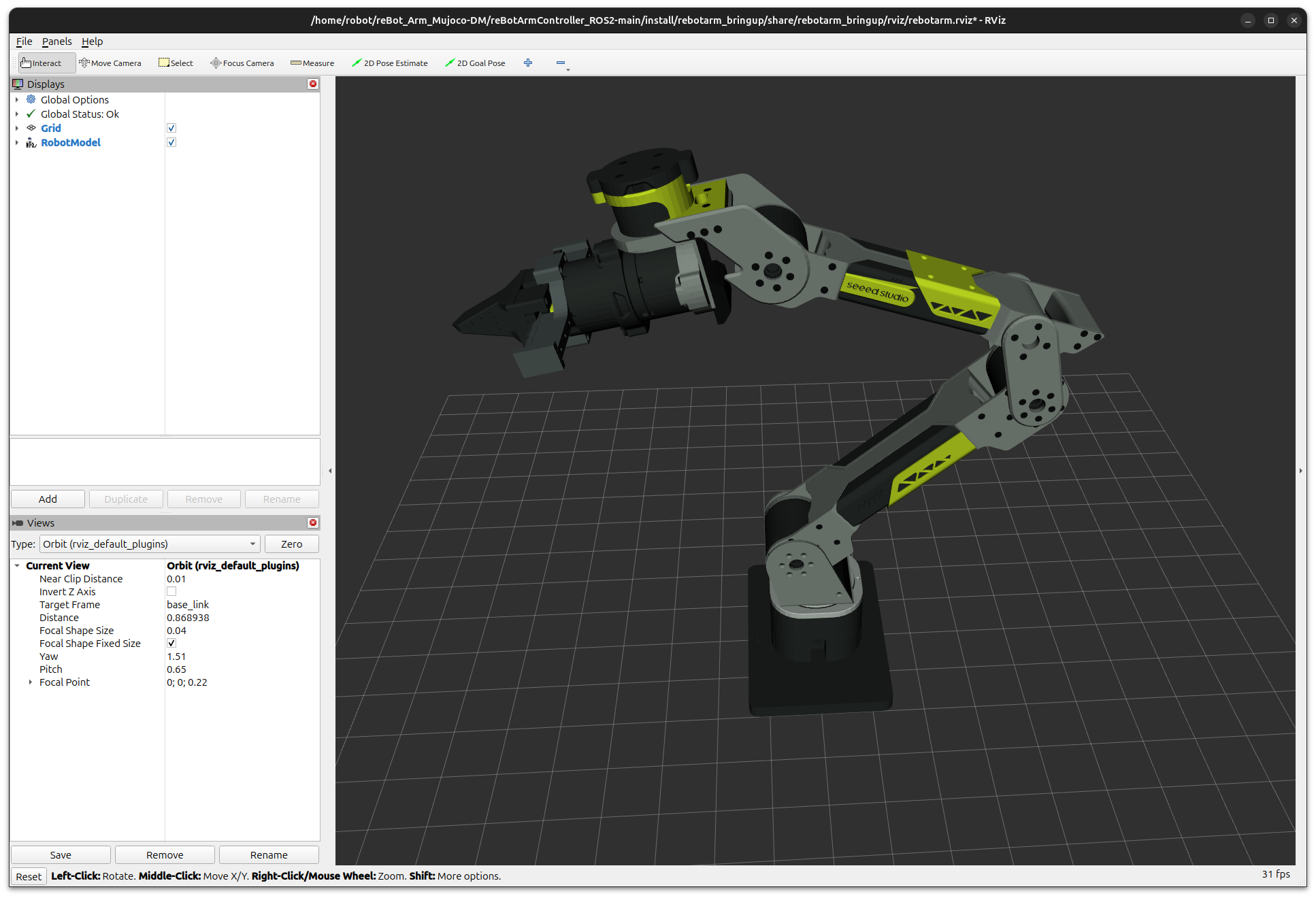

  • RViz 显示：通过 RViz，你可以看到基于 URDF 模型的机械臂实时运动，实现“所见即所得”的监控效果。

启动后，reBotArmController 节点会持续发布机械臂状态。状态发布由JointStatePublisher 类（ros_publishers.py）统一管理，通过定时器以可配置频率（默认 100 Hz）驱动，无需外部触发。

发布的话题一览：

话题消息类型说明
/rebotarm/joint_statessensor_msgs/msg/JointState6 轴关节位置、速度、力矩，附带夹爪 finger_left
/rebotarm/arm_statusrebotarm_msgs/msg/ArmStatus控制模式、使能状态、状态机、关节状态码、错误码（latched QoS）
/rebotarm/joints/<joint>/staterebotarm_msgs/msg/JointMotorState单关节电机级状态，<joint> 为 joint1 到 joint6
/rebotarm/gripper/staterebotarm_msgs/msg/JointMotorState夹爪电机级状态，未配置夹爪时不发布

ArmStatus 消息使用 TRANSIENT_LOCAL durability（latched QoS），这意味着晚加入的订阅者也能立即收到最近一次状态快照，适合 UI 和健康监控组件做状态同步：

# 查看关节状态
ros2 topic echo /rebotarm/joint_states --once

# 查看整体状态（含状态机和错误码）
ros2 topic echo /rebotarm/arm_status --once

# 查看单关节电机状态
ros2 topic echo /rebotarm/joints/joint1/state --once

ArmStatus 消息字段：

std_msgs/Header header
string mode               # 当前控制模式：mit / pos_vel / vel
bool enabled              # 机械臂是否使能
bool control_loop_active  # 内部 pos_vel 控制循环是否运行
string state_machine      # 状态机：IDLE / TRAJ_RUNNING / LOWLEVEL_STREAMING / GRAVITY_COMP
string[] joint_names      # 关节名列表
uint8[] per_joint_status_code  # 每个关节电机的状态码
string[] error_codes     # 错误码列表

32.3Topic、Service 和 Action 控制​

rebotarm_ros2 提供了多种符合 ROS2 标准的控制接口，方便根据不同应用场景进行选择。所有接口默认挂在 /rebotarm 命名空间下，可通过 launch 参数 arm_namespace 覆盖。

控制前统一单位：角度是弧度 rad；时间单位秒。

Topic、Service 和 Action 控制时的流程示例：​

#1 电机上电使能
ros2 service call /rebotarm/enable std_srvs/srv/Trigger
#2 回安全原点（验证零点是否正常）
ros2 service call /rebotarm/safe_home std_srvs/srv/Trigger
# 此时就可以发送 move_to_pose / follow_joint_trajectory action目标
# ...执行运动...
# 结束后失能
ros2 service call /rebotarm/disable std_srvs/srv/Trigger

Topic：低层单电机直通​

对于调试和低层控制实验，（motor_passthrough.py）提供了 per-joint sparse raw command 话题：

话题消息类型说明
/rebotarm/joints/<joint>/cmdrebotarm_msgs/msg/JointMotorCmd单关节 sparse raw command
/rebotarm/gripper/cmdrebotarm_msgs/msg/JointMotorCmd夹爪 sparse raw command

JointMotorCmd 采用 sparse-flag 设计：只有 use_pos、use_vel、use_kp、use_kd、use_tau、use_vlim 为 true 的字段才覆盖默认值。mode 可选 0（MIT）、1（POS_VEL）、2（VEL）。

# 单关节 MIT 模式指令
ros2 topic pub --once /rebotarm/joints/joint1/cmd/mit \
  rebotarm_msgs/msg/JointMitCmd \
  "{pos: 0.2, vel: 0.0, kp: 80.0, kd: 4.0, tau: 0.0}"

轨迹运行期间，低层 cmd 默认被拒绝（cmd_arbitration:=reject）。如需抢占式覆盖，可在 launch 时传 cmd_arbitration:=preempt。

Service：触发式控制​

Service 适用于使能/失能、安全回零、模式切换等触发式操作。定义在 ros_services.py的ArmServices 类中。

Service类型说明
/rebotarm/enablestd_srvs/srv/Trigger使能机械臂和夹爪，启动 pos_vel 控制循环
/rebotarm/disablestd_srvs/srv/Trigger停止控制循环并失能机械臂
/rebotarm/safe_homestd_srvs/srv/Trigger以安全速度回零（关节 + 夹爪）
/rebotarm/set_zerorebotarm_msgs/srv/SetZero设置全部或指定关节零点
/rebotarm/move_to_pose_ikrebotarm_msgs/srv/MoveToPoseIK只做 IK 求解并更新目标关节角
/rebotarm/gripper/setrebotarm_msgs/srv/SetGripper设置夹爪开合距离和最大力矩
/rebotarm/gravity_compensation/startstd_srvs/srv/Trigger启动 controller 内部重力补偿闭环
/rebotarm/gravity_compensation/stopstd_srvs/srv/Trigger停止重力补偿闭环
/rebotarm/gravity_compensation/statusstd_srvs/srv/Trigger查询重力补偿状态，success=true 表示运行中

常用命令示例：

# 使能
ros2 service call /rebotarm/enable std_srvs/srv/Trigger

# 安全回零
ros2 service call /rebotarm/safe_home std_srvs/srv/Trigger

# IK 求解 （！！！注意机械臂运动很快）
ros2 service call /rebotarm/move_to_pose_ik rebotarm_msgs/srv/MoveToPoseIK \
  "{target_pose: {position: {x: 0.30, y: 0.0, z: 0.30}, orientation: {w: 1.0}}}"
  #时间
  ros2 action send_goal /rebotarm/move_to_pose rebotarm_msgs/action/MoveToPose \
  "{target_pose: {position: {x: 0.30, y: 0.0, z: 0.30}, orientation: {w: 1.0}}, duration: 3.0}"

# 设置夹爪开口（rad弧度制 0-5）
ros2 service call /rebotarm/gripper/set rebotarm_msgs/srv/SetGripper \
  "{position: 2.5, max_effort: 0.5}"
 #DM
ros2 service call /rebotarm/gripper/set \
  rebotarm_msgs/srv/SetGripper "{position: -1.0, max_effort: 0.0}"

Action：面向过程的控制​

Action 适用于需要反馈和取消的长时间运动，如轨迹执行。定义在 ros_actions.py 的

ArmActions 类中。

Action类型说明
/rebotarm/move_to_poserebotarm_msgs/action/MoveToPose末端笛卡尔位姿轨迹，内部走 ArmEndPos.move_to_traj()
/rebotarm/follow_joint_trajectorycontrol_msgs/action/FollowJointTrajectory标准关节轨迹接口，MoveIt2 的标准接口
/rebotarm/gripper/commandcontrol_msgs/action/GripperCommand标准夹爪 action

move_to_pose 示例：向 reBot Arm 机械臂 的 Action 服务发送一个运动目标：让机械臂运动到指定位姿，运动总耗时控制在 3 秒，并且打印运动过程的实时反馈。

ros2 action send_goal /rebotarm/move_to_pose rebotarm_msgs/action/MoveToPose \
  "{target_pose: {position: {x: 0.30, y: 0.0, z: 0.30}, orientation: {w: 1.0}}, duration: 3.0}" \
  --feedback

查看 Action 的消息定义

ros2 interface show rebotarm_msgs/action/MoveToPose
#可以看到完整的 Goal / Feedback / Result 字段。

演示示例​

所有示例都假设已经启动 reBotArmController：

cd ~/seeed/rebotarm_ros2
source /opt/ros/jazzy/setup.bash
source install/setup.bash
ros2 launch rebotarm_bringup bringup.launch.py channel:=/dev/ttyACM0

示例已注册为 ROS2 可执行入口，可以直接通过 ros2 run 调用。源文件位于src/rebotarmcontroller/rebotarmcontroller/examples/ 目录下。

末端 Pose 示例​

move_to_pose.py — 末端位姿移动。脚本通过 /rebotarm/move_to_pose action 发送

geometry_msgs/Pose 目标，控制节点内部负责模式切换和轨迹执行。对应底层 SDK 的

ArmEndPos.move_to_traj() 能力链路。单次动作 demo，不会自动 safe_home 或 disable。

ros2 run rebotarmcontroller MoveToPose -- --x 0.30 --y 0.0 --z 0.30 --qw 1.0 --duration 2.0

重力补偿示例​

gravity_compensation.py — 重力补偿锁止示例。脚本本身不重写控制循环，而是直接调用

reBotArmController 内部的重力补偿服务；真正的重力补偿闭环在 controller 进程内部直接

使用 SDK 的 RobotArm.get_positions/get_velocities/mit 完成。

ros2 run rebotarmcontroller GravityCompensation

脚本启动时会先调用 /rebotarm/enable，再启动重力补偿。按 Ctrl+C 退出时，脚本会依次

调用 /rebotarm/gravity_compensation/stop → /rebotarm/safe_home → /rebotarm/disable，

让机械臂先停止重力补偿，再回到安全零位并失能。

32.5 安全停车和故障排查​

安全是机器人操作的第一要务。rebotarm_ros2 在多个层面提供了安全机制。

safe_home 服务：通过 /rebotarm/safe_home 服务可以让机械臂以安全速度回到预设零位。​

该服务内部会先停止重力补偿，再切入 pos_vel 模式，然后执行回零：

ros2 service call /rebotarm/safe_home std_srvs/srv/Trigger

disable 服务：停止控制循环并失能机械臂，是紧急停车的首选：​

ros2 service call /rebotarm/disable std_srvs/srv/Trigger

hold_current_position：在轨迹取消或异常时，控制器会自动调用此方法锁住当前关节位置，防止机械臂自由滑落。

状态机监控​

/rebotarm/arm_status 话题中的 state_machine 字段反映当前运行状态，是排查问题的

第一入口：

状态含义
IDLE空闲，等待指令
TRAJ_RUNNING轨迹执行中
LOWLEVEL_STREAMING低层单电机指令流式下发中
GRAVITY_COMP重力补偿闭环运行中
# 持续监控状态机
ros2 topic echo /rebotarm/arm_status --field state_machine

故障码排查​

ArmStatus 消息中的 per_joint_status_code 和 error_codes 字段用于故障定位：

per_joint_status_code：每个关节电机的状态码（uint8），来自底层 SDK 的

motor.get_state().status_code，非零值表示电机异常。error_codes：控制器级别的错误码字符串

# 查看完整状态（含故障码）
ros2 topic echo /rebotarm/arm_status --once

FAQ常见问题排查​

找不到串口：启动时报 open serial port /dev/ttyACM0 failed，用 ls /dev/ttyACM\*​

查看实际设备，然后用 channel:=/dev/ttyACM1 覆盖。

权限不足：串口存在但无权限时，执行 sudo usermod -a -G dialout \$USER，

重新登录后生效。

RViz 模型不显示：确认 URDF mesh 路径为​

package://rebotarm_bringup/description/meshes/...。

轨迹执行失败：检查首个轨迹点是否接近当前关节角（偏差需小于 0.10 rad），​

最终位置误差需小于 0.03 rad。可用 ros2 topic echo /rebotarm/joint_states --once

查看当前关节角。
