边缘安防告警方案：禁区入侵、越线与滞留的搭建、部署与实测数据

使用须知

辅助告警，不是安防认证产品，不能替代人工巡查与门禁系统。

这套方案是干什么的​

在摄像头画面上画一个禁区、一条越线，有人进去或越过就告警；在禁区里待得太久，再叠一条滞留告警。检测、判定、存证、告警分发全部在现场那台边缘主机上完成，视频不出场地，断网也能用；规则编辑器和视频墙的画面也从现场设备取，浏览器直接连本地主机。

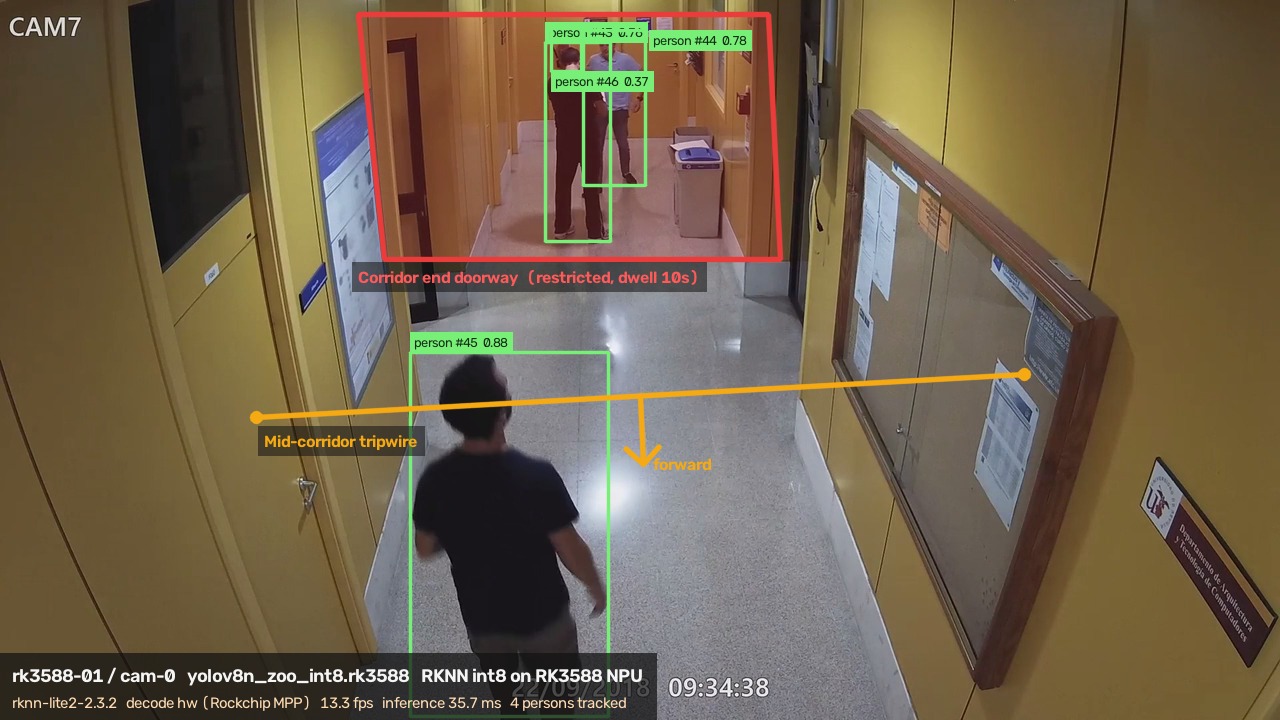

走廊尽头的红色禁区里站着三个人，另一人正越过琥珀色的越线，箭头指向规则判为通过的方向

三条规则的判定条件：

规则触发条件
禁区入侵被跟踪的人，中心点进入你画的多边形
滞留该人进入后停留超过你设的时长，叠加在入侵告警之上，不替换它
越线该人的轨迹越过你画的线段，可以只算一个方向，反向通过不报

规则以归一化坐标存储，所以换分辨率不用重画；但摄像头一动就必须重画，因为规则是画在那个视角上的。

系统拆成两个进程：检测器只做人员检测与逐人跟踪，把结果按一份公开的报文格式经 MQTT 发出；hub 订阅这些结果，判定规则、存告警、提供工作台。换一块新板卡只要写一个新检测器，判定这一侧不用动。

边界：只认人，车辆、包裹、工具这类目标要换检测模型并重新验证；每条告警存一张截图，不存视频片段，不做证据级录像。

  • 本地实时判定，视频不上云

    人员检测、跟踪与多边形规则判定全部在现场主机完成，断网照常报警，网络仅传输几十字节的告警与抓图。

  • 现有 RTSP 摄像头直接复用

    走标准 RTSP 取流与 H.264 解码，已有安防监控摄像头无需更换机位或重新布线。

  • 开箱即用，免云端服务器

    Broker、规则引擎与 Web 管理工作台单机内置，浏览器直接打开管理，无需额外部署服务器或购买云端订阅。

  • 多平台硬件支持与代码开源

    支持 Jetson（TensorRT）、RK3588（RKNN）与 Hailo-8（HailoRT），Docker 编排与模型部署代码完全开源。

工作台​

视频墙：每一路的实时画面平铺成网格，画面上叠着检测框（带跟踪编号与分数）、禁区多边形和越线箭头；下方汇总在线路数、待处理与已确认的告警计数。

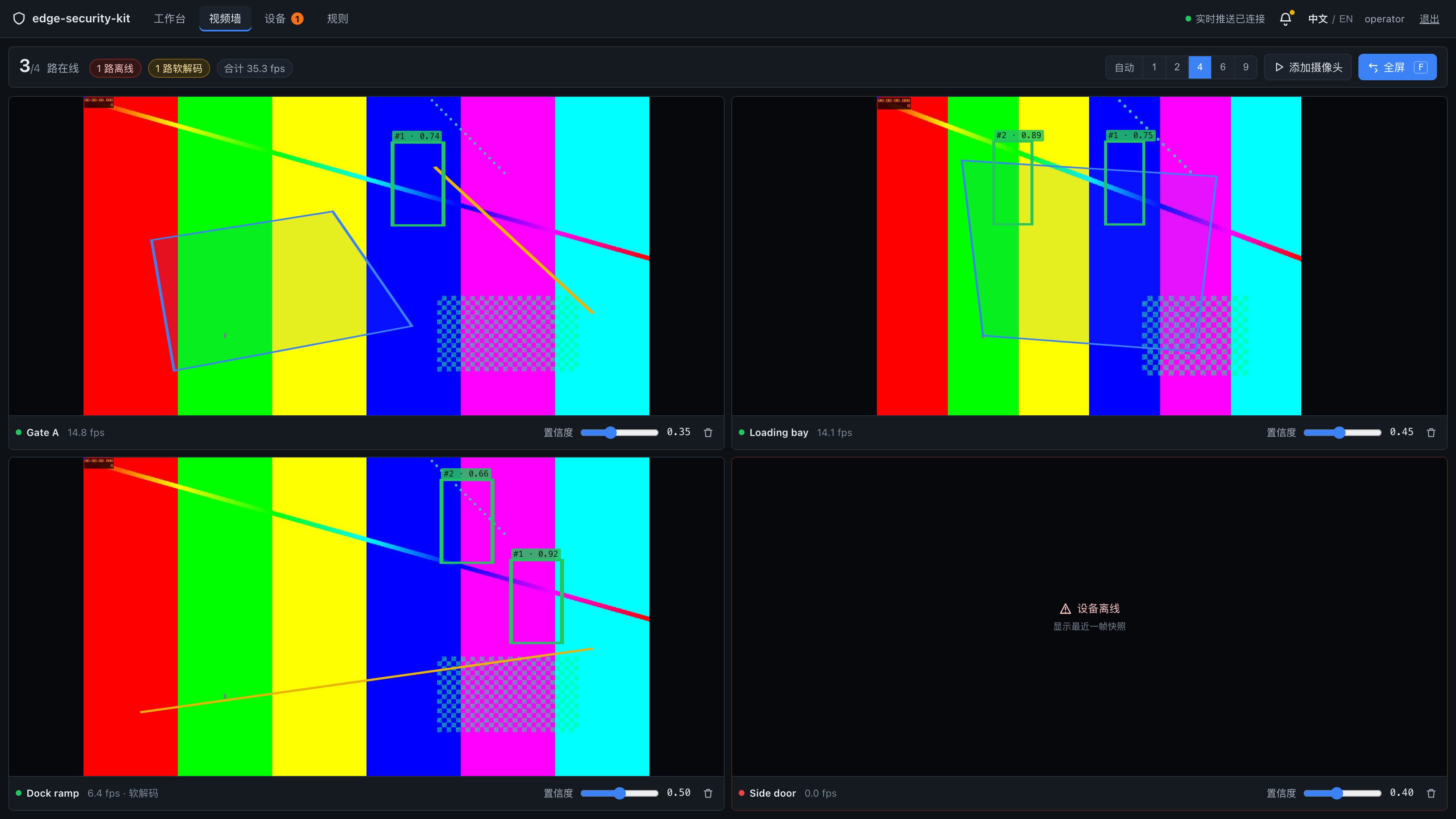

四路视频墙：每格叠着检测框与规则形状，右下角是每路的置信度滑块，一路离线的格子蒙着遮罩

演示画面：视频源是仓库自带的彩条测试源，用于展示界面、叠框与数值。

网格随路数自适应，五路以上排成 3×3。

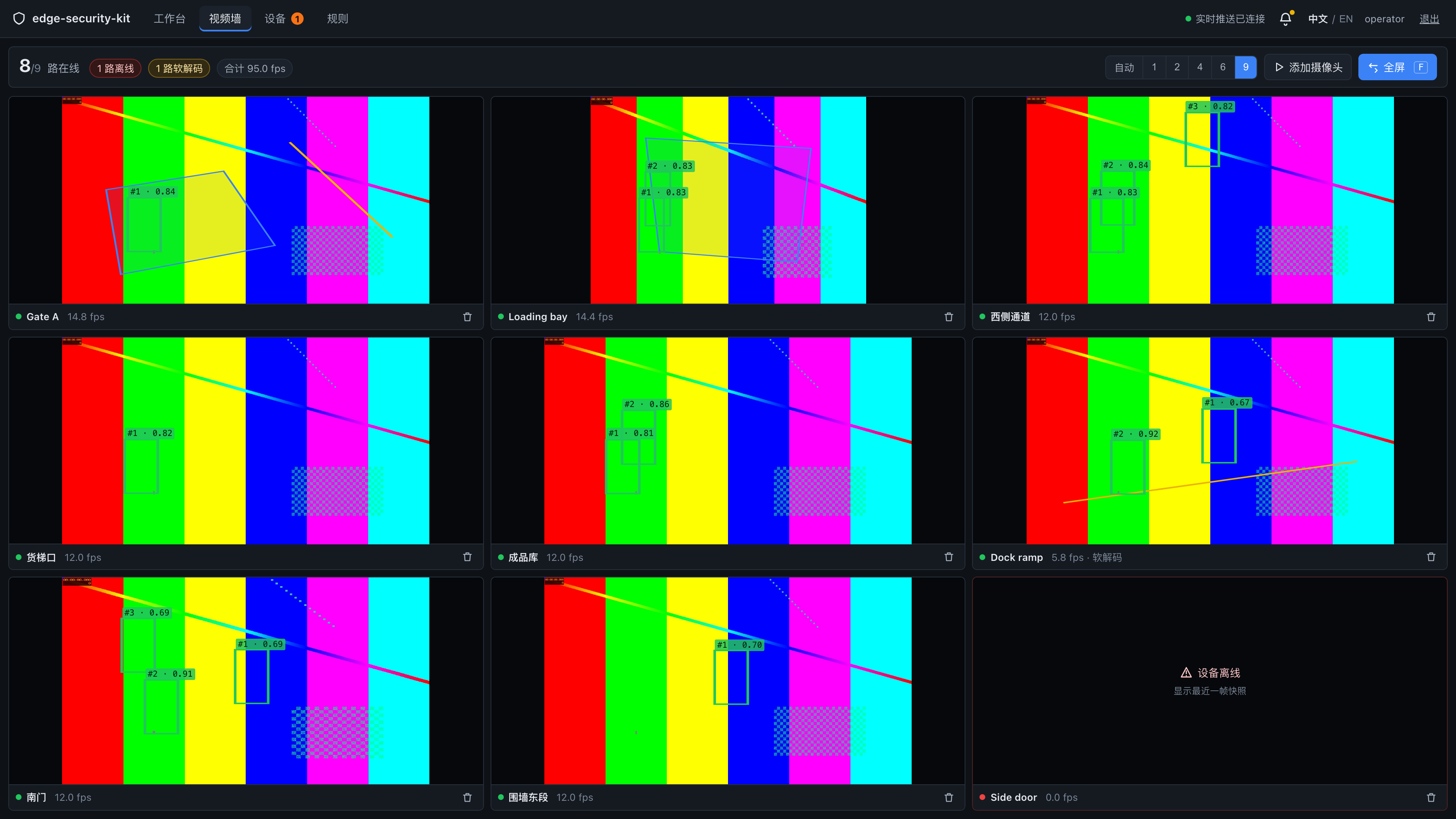

九路视频墙

演示画面。

按 F 进入全屏模式，顶栏收起、格子铺满整屏，用于值班室的 HDMI 上墙显示。

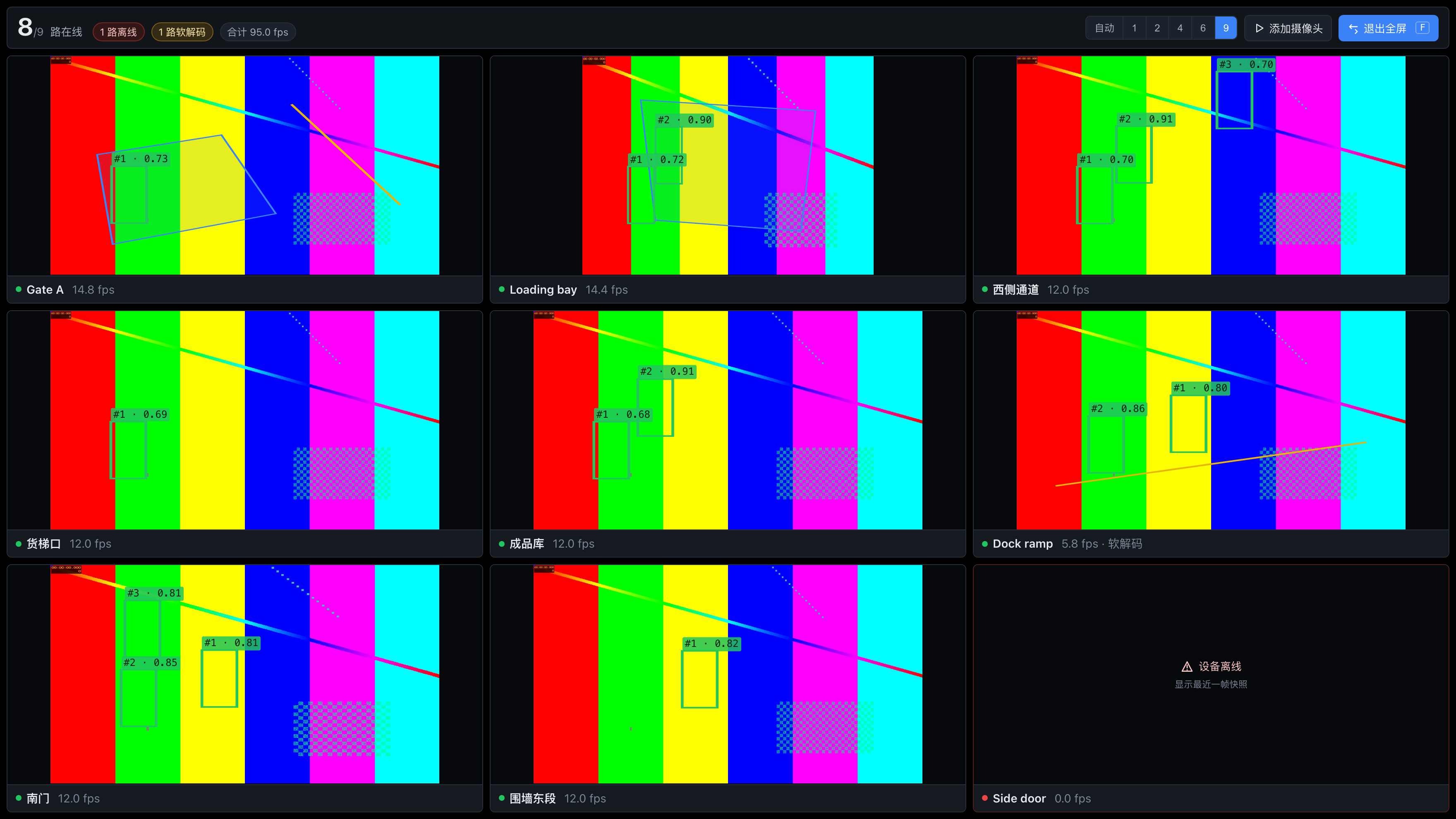

全屏模式：顶栏消失�，九个格子铺满屏幕，右上角是「退出全屏 F」

演示画面。

画规则：规则页的底图是这台摄像头自己的画面，由 hub 从检测器的预览接口代理过来，画的边界和检测器看到的是同一个坐标系。点击多次围出多边形（禁区），或点两次拉一条线段；线段方向可设双向、只算 forward 或只算 backward。滞留在禁区属性里设停留秒数。「模拟」按钮走一遍完整链路（入库、推送）自测，模拟告警带标记，不占冷却。

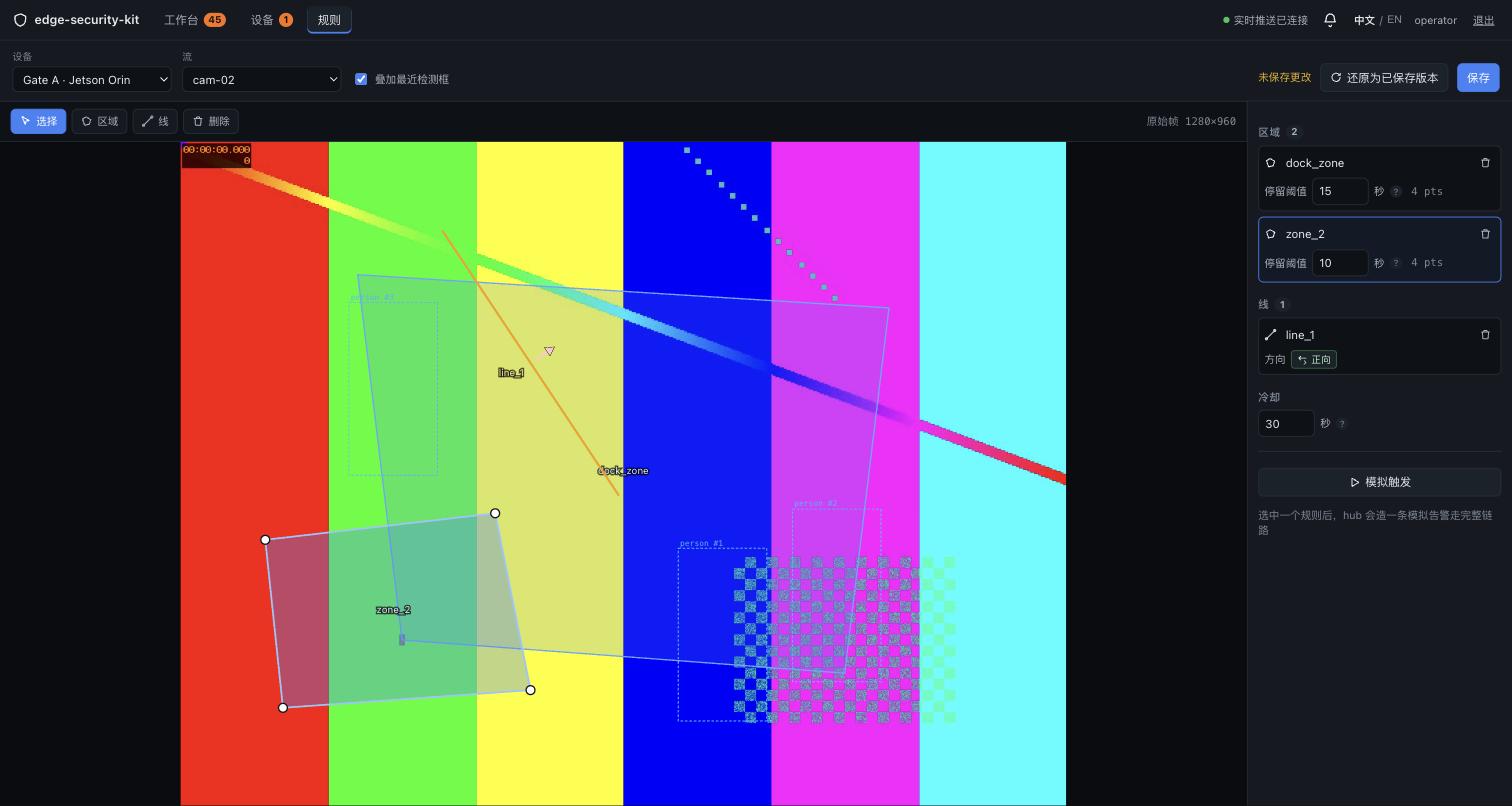

规则编辑器：在实时画面上围出禁区多边形并拉出一条带方向的越线

调置信度：每一路的置信度阈值在墙上直接调，不用改配置文件重启。返回 200 表示检测器已经在用新阈值；设备明确拒绝返回 409；没等到回执返回 504，界面不按成功刷新。

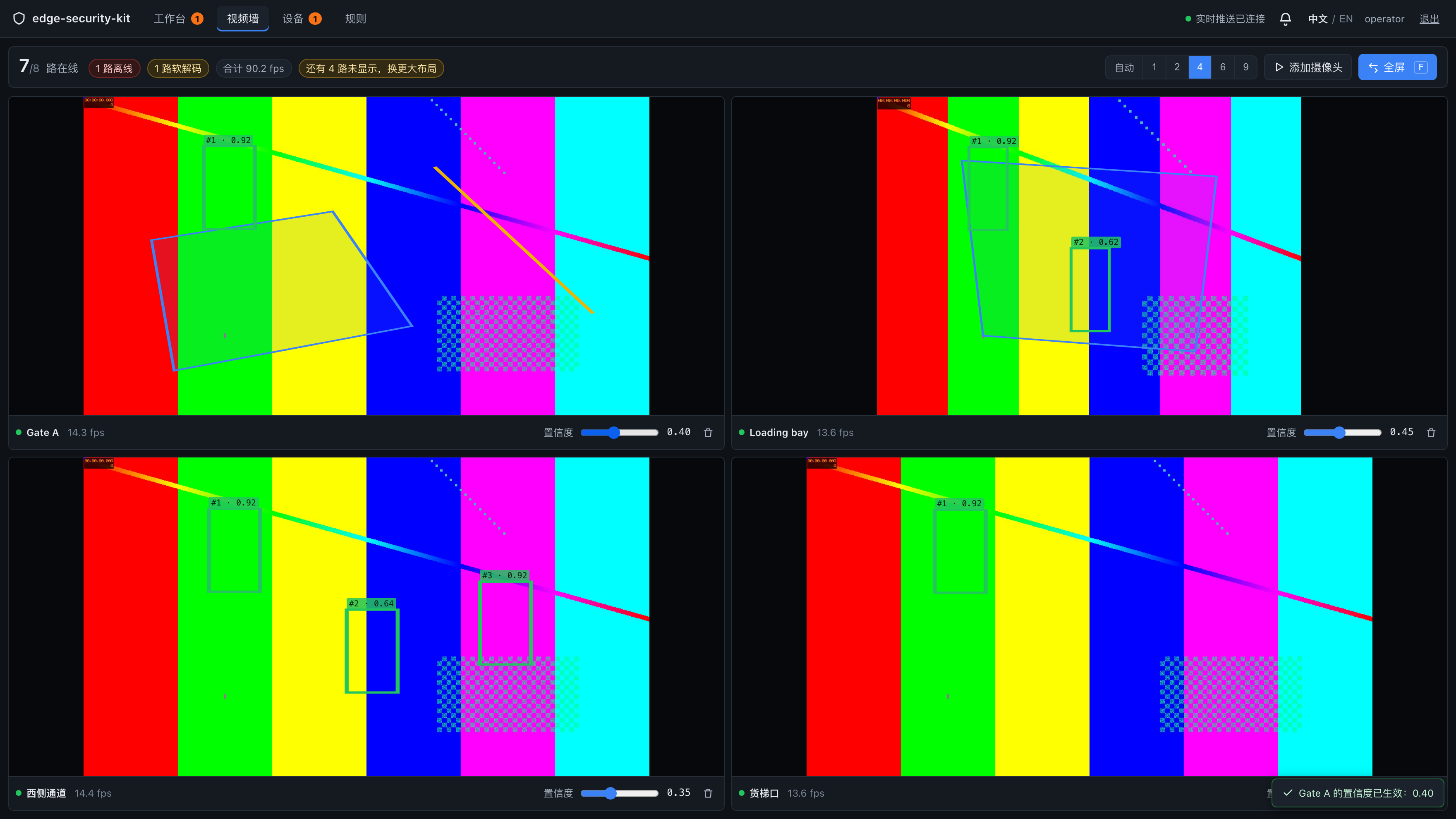

置信度滑块调整中，四路各自读数不同

演示画面。

加一路摄像头：「添加摄像头」对话框在运行时挂一路新流，不用重新部署。重名的流编号在下发前就被 hub 拦下；单流运行的设备回执 ok:false，界面得到 409 和拒绝原因；没等到回执时对话框保持打开并提示结果未知。

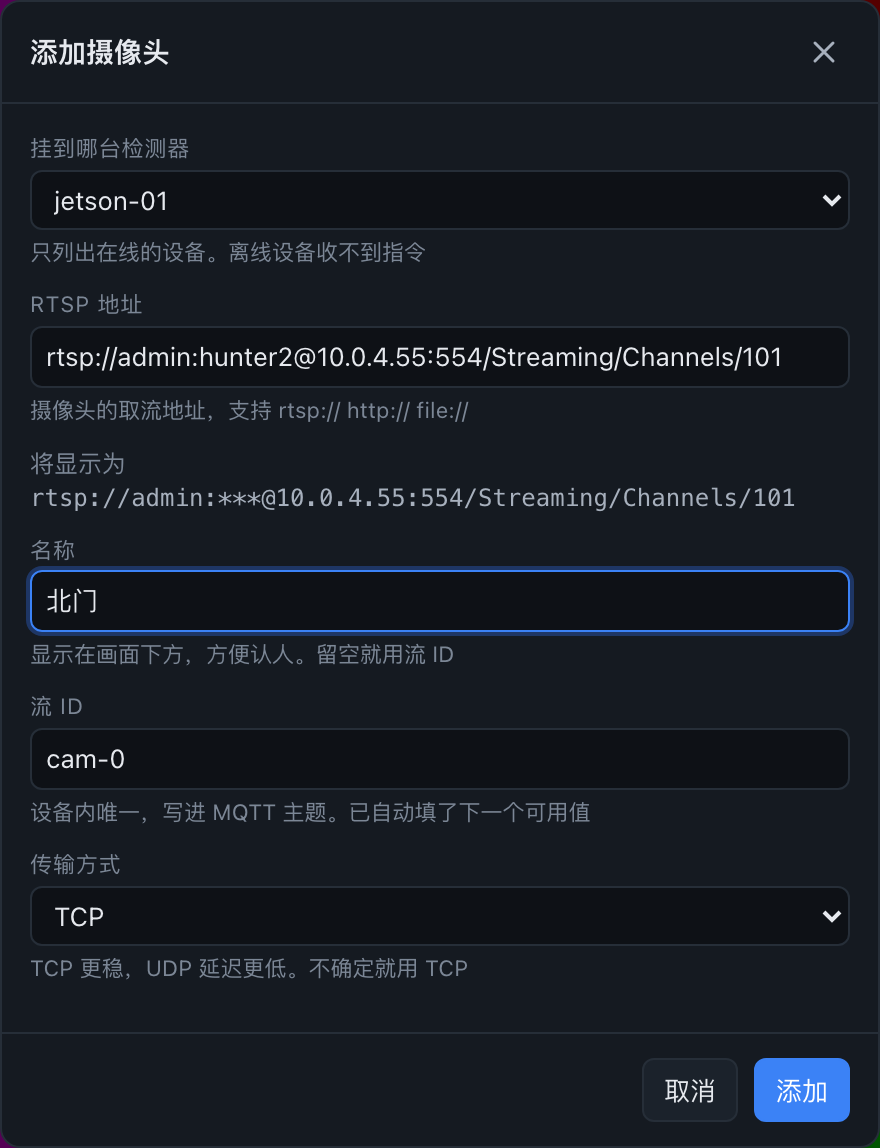

添加摄像头对话框，回显行里 RTSP 密码被打码

演示画面。

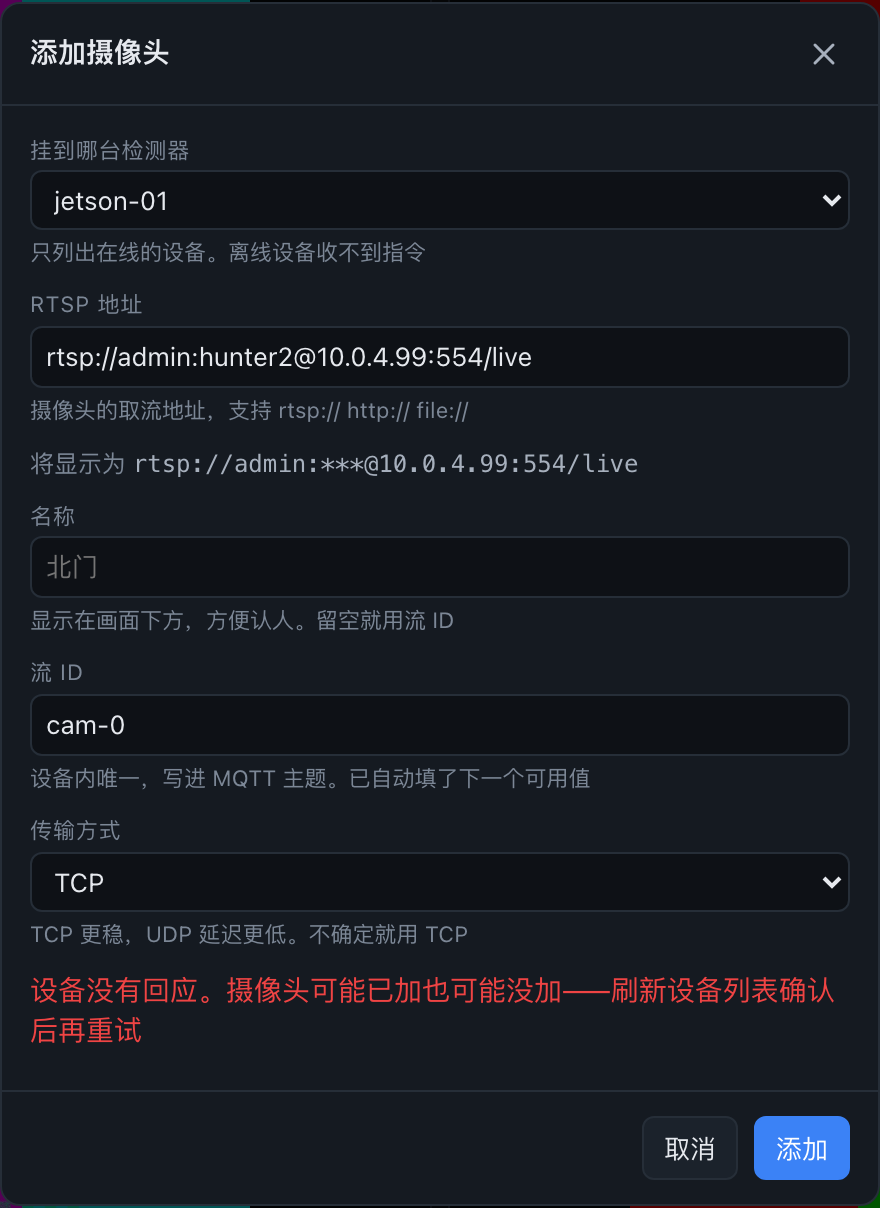

添加摄像头超时：检测器没有回执，对话框保持打开并说明结果未知

演示画面。

处理告警：告警列表按时间倒序，每条带触发时的现场截图、设备、流、规则名、跟踪编号和分数。确认后记下处置人和时间；列表可以按设备、流、规则名、时间段筛选，筛出来的结果可整份导出 CSV。

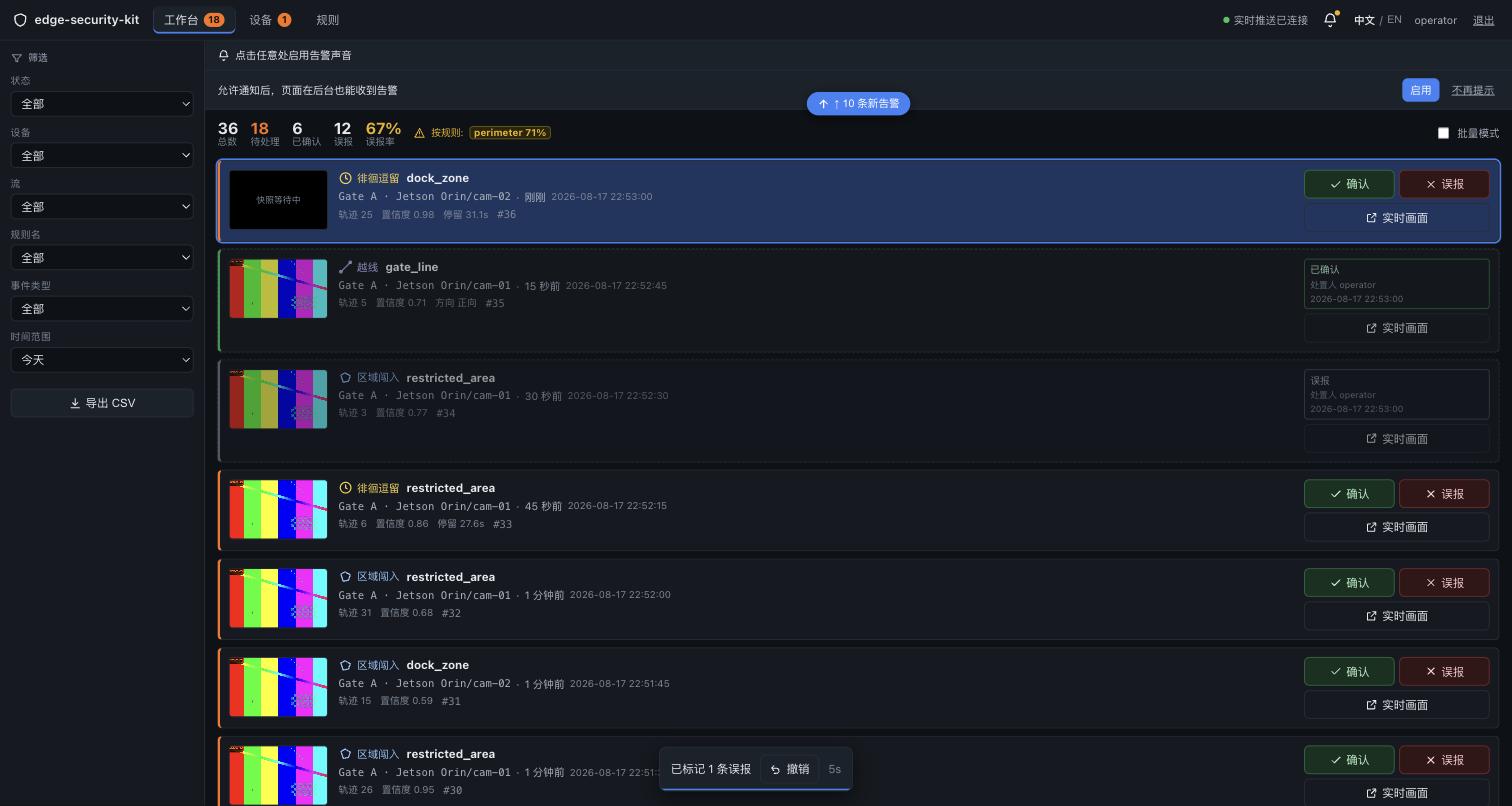

告警工作台：告警列表与处置操作，底部是撤销条

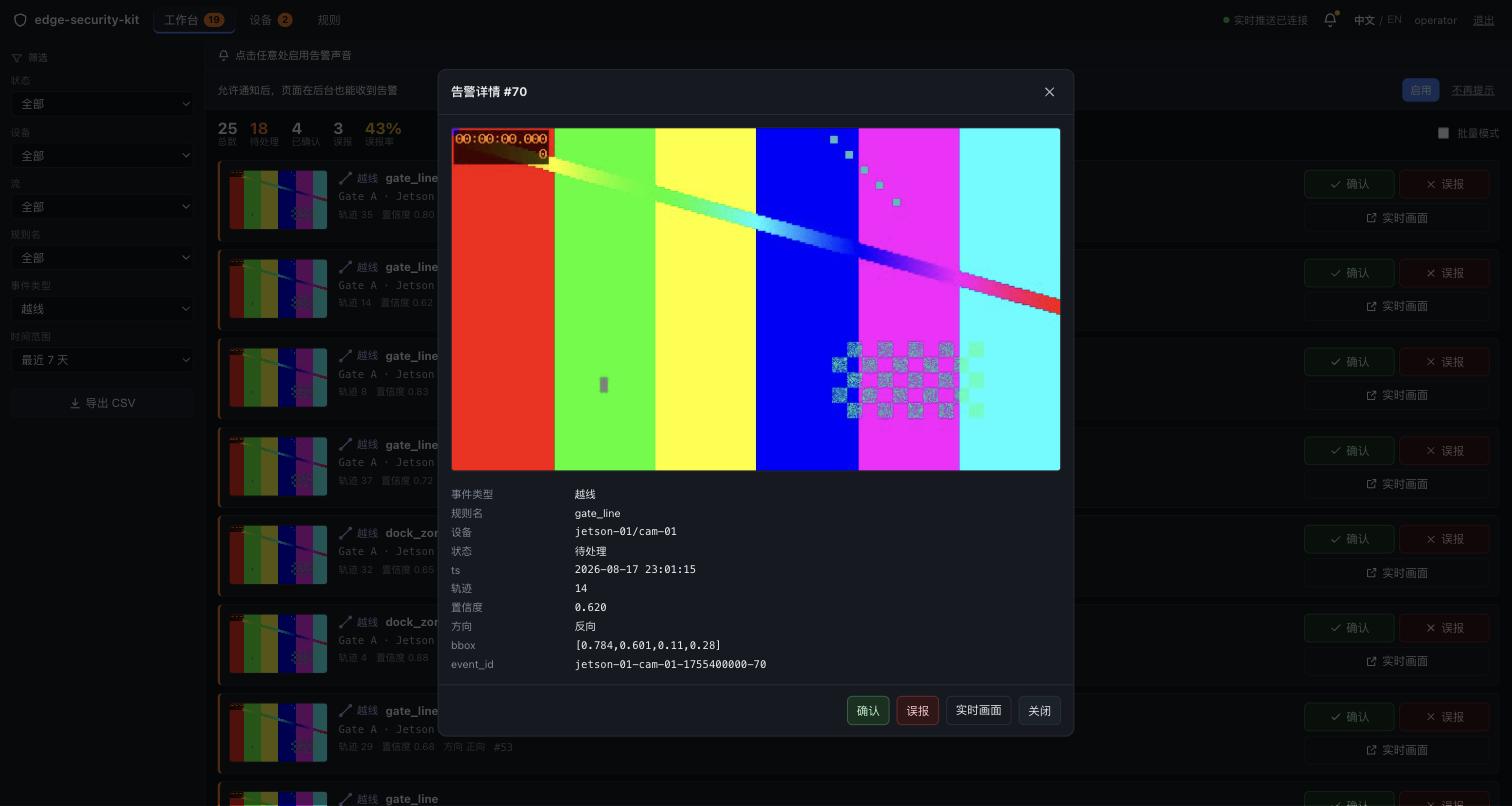

告警详情：放大的现场截图与该条的全部字段

需要哪些硬件​

摄像头​

一路固定机位的 IP 摄像头，必须输出 H.264——三条路线的解码路径都是按 H.264 建的。走标准 RTSP，现有摄像头不用换。

主机​

一台就够，检测、判定、工作台都在上面。

主机加速方式视频解码端口占用空闲磁盘
reComputer J3011reComputer J3011 / J4012
Jetson Orin 模组		Jetson GPU（TensorRT）NVDEC 硬解8090 / 1883 / 8099约 10 GB（含引擎构建）
reComputer RK3588reComputer RK3588 系列
瑞芯微 NPU		瑞芯微 NPU（RKNN）板载 MPP 硬解8090 / 1883 / 8099约 6 GB
reComputer Industrial R2035-12reComputer Industrial R2035-12
无风扇工业机箱		Hailo-8（HailoRT）CPU 软解8090 / 1883 / 8099约 6 GB

各路线的额外前置条件：

  • Jetson：检测器加载的是在目标设备上构建的 TensorRT 引擎，首次部署会在设备上构建，实测 361 秒。解码走 NVDEC，非 Jetson 主机在预检阶段就会失败，不会退到软解运行。
  • RK3588：板卡上要有 /usr/lib/librknnrt.so，python3 能 import rknn_toolkit_lite2，并存在硬解节点 /dev/mpp_service。三者缺一，部署步骤会提前失败。
  • Hailo-8：HailoRT 版本要与驱动一致（实测 4.21.0）。加速器上下文是独占的，/dev/hailo0 不能被别的进程占着。

多个点位合成一份告警列表：装共享 Hub 套餐，在一台常开机器上跑 broker、规则引擎和工作台，本机不带检测器，再把各检测器的 mqtt_host 指过去。接进来的检测器不必同型。

hub 不需要单独的服务器：在一块同时跑着检测器的 RK3588 板卡上实测占单核 3.7%、RSS 52.8 MB。

选型排他边界​

  • 通道数与分析深度：单台主机若需承载 8 路以上 1080p 或 16 路以上 720p 视频的全帧率复杂周界跟踪，请勿选择入门级 J3011，应选配 J4012 或带独立硬件硬解的 RK3588 系列。
  • 非有线网络接入：周界视频分析对 RTSP 取流丢包敏感，不建议使用单频 Wi-Fi 作为主回传链路，现场应保障千兆有线网络接入。

现场怎么部署​

机位要求：要防的门、通道或区域完整在画面里，人走过时不被货架、机柜或立柱长时间挡住。装好之后不能再动。

四个套餐（Jetson 单机、RK3588 单机、Hailo 单机、共享 Hub）都是两步：部署服务栈，然后打开工作台。具体到每台设备的操作步骤在可部署方案页：

在可部署方案页查看完整选型与部署步骤

步骤 1：部署服务栈​

填入主机地址和摄像头 RTSP 地址，部署三个容器：mosquitto（broker）、hub（规则引擎 + 工作台）、detector（检测器）。

部署完成后这一步会打印 hub 的健康检查返回，以及首次启动生成的管理员密码——没有固定默认密码，随机生成的那一条也写在 hub 容器里的 /data/initial-password.txt。随后打印检测器实际协商到的解码方式，期望是硬解：RK3588 上是 mppvideodec，Jetson 上是 nvv4l2decoder。

步骤 2：打开工作台​

浏览器打开 http://<主机地址>:8090，用 admin 加打印出来的密码登录，按提示改密码。

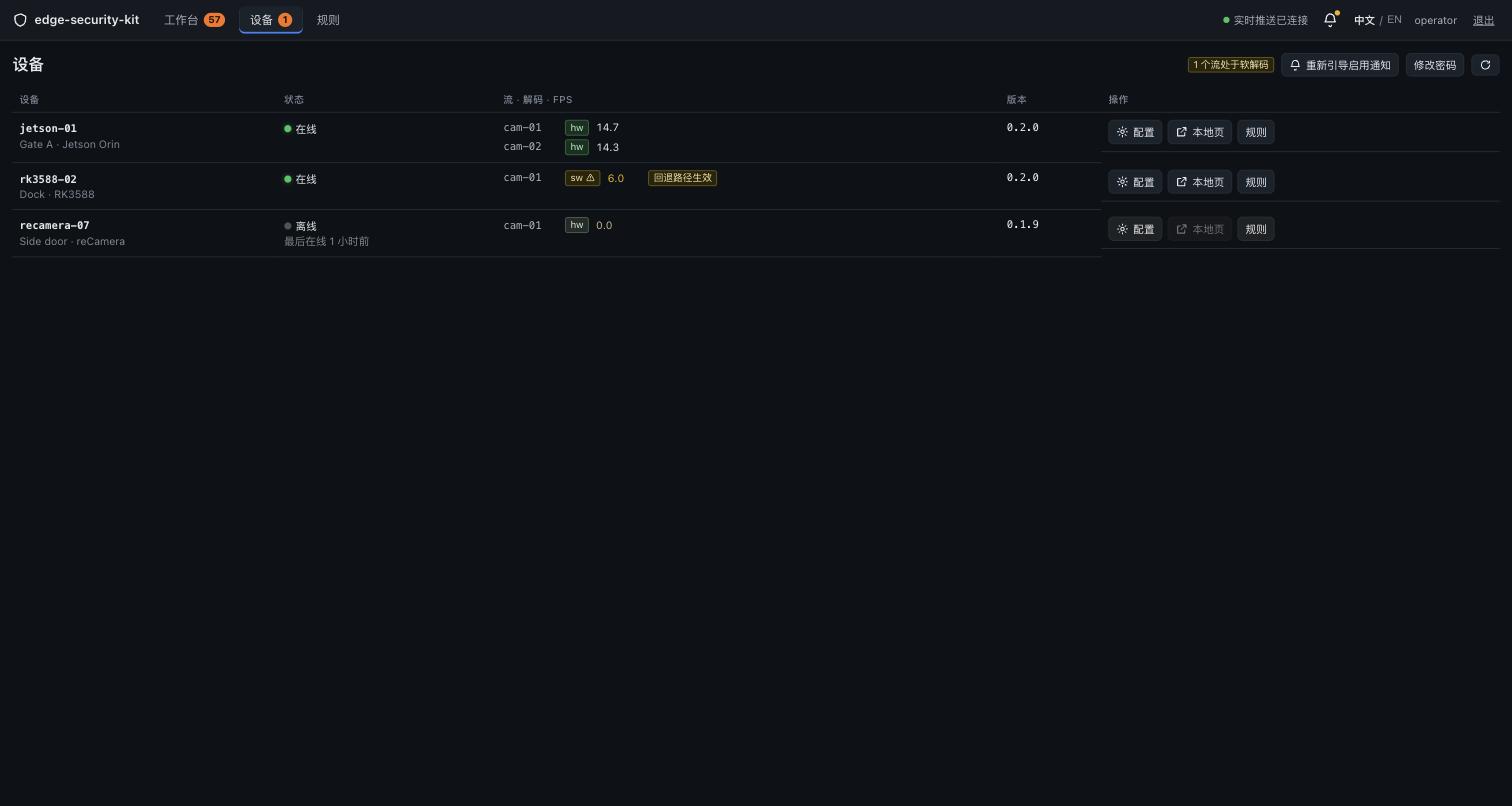

设备页：每台检测器一行，带在线状态、实际解码方式与模型版本

在设备页确认这台主机在线，解码列显示 hw。这个值由检测器从实时管线协商到的 GStreamer caps 读出，不取自配置文件。

有哪些接口​

三种接法：

  • 直接用工作台 — 值班室看视频墙、处置告警；告警列表按条件筛选后导出 CSV（/api/alerts/export.csv）。
  • 业务系统拉告警 — 调 hub 的 REST 接口 GET /api/alerts，按状态、设备、流、规则名与时间段筛选；带 after_id 可以增量补齐。
  • 接自有检测器或订阅检测结果 — 检测器经 MQTT 发 sensecraft.detection/1，运行时控制走 cmd/control / cmd/ack。

单机套餐的 broker 绑在回环地址上。要让别的机器订阅，需要开放端口并加密码文件，两步都要做。

检测结果上行​

每个检测器发 sensecraft.detection/1：坐标是 frame_norm（归一化到原始画面）；track_id 从 1 开始，停留和越线都是逐轨迹的状态，不带跟踪的检测器喂不了 hub 侧的规则；session_id 每次进程启动都变，hub 据此区分重启过的设备并重置规则状态。

{
  "version": "1.0",
  "device_id": "edge-sec-j4012-01",
  "stream_id": "camera_gate_north",
  "session_id": "sess_8f2a9c10",
  "timestamp": 1729000000.123,
  "detections": [
    {
      "track_id": 14,
      "class": "person",
      "confidence": 0.92,
      "bbox_norm": [0.42, 0.35, 0.58, 0.82]
    }
  ]
}

运行时控制下行​

置信度和挂载的摄像头可以在运行时修改，不用重启：走 cmd/control 下发 sensecraft.command/1，用 cmd/ack 上的 sensecraft.ack/1 应答。

command必需 params效果
set_conf_thresholdstream_id、conf_threshold（0–1）该路检测器从下一帧起用新阈值
add_streamstream_id、source；可选 name、rtsp_transport新流启动，并出现在下一条状态消息里
remove_streamstream_id该流停止，并从状态消息里消失

应答语义：

  • ok: true 表示已生效；只有重启才生效的改动 ack ok: false 并给出原因。
  • 用 request_id 匹配请求和应答；重复的 request_id 只执行一次、应答两次，QoS 1 的重投不会把一路流加两遍。
  • 以 applied 为准：检测器报它实际做了什么；persisted 说明改动是否写回配置、重启后是否保留。
  • 没有应答按失败处理：hub 的 REST 层返回 504。cmd/control 是可选的，没实现控制通道的检测器也能接入；只实现了部分命令的检测器对其余命令 ack ok: false 并点名缺哪个能力。

hub 的 REST 接口​

方法路径说明
GET/api/alerts按 state、device_id、stream_id、event_type、rule_name、时间段筛选，默认 50 条，按时间倒序；带 after_id 时按 id 升序返回更大的行，供 WebSocket 重连补齐
GET/api/alerts/export.csv与上面同一份参数解析，UTF-8 BOM 的 CSV
PUT/api/rules/{device_id}/{stream_id}保存规则，rev 自增
POST/api/rules/{device_id}/{stream_id}/simulate构造一条标记为模拟的告警走完整链路，绕过冷却，不请求截图
PUT/api/devices/{device_id}/streams/{stream_id}/conf调阈值，200 / 409 / 504 语义如上
POST/api/devices/{device_id}/streams运行时挂一路新流，成功 201
DELETE/api/devices/{device_id}/streams/{stream_id}摘掉一路流
GET/api/devices/{device_id}/streams/{stream_id}/preview.jpg单帧预览代理，缓存 1.5 秒。设备不可达或返回体不是 JPEG 一律 502，不返回灰底图

除 /api/health 和登录路由外全部走 cookie 会话鉴权。会话表持久化，hub 重启后未过期的会话继续有效。

性能与实测数据​

在 GitHub 查看源代码与部署 Compose

判定时序​

检测主机越线误差禁区误差滞留误差方向判定截图
reComputer J40 系列（J4012，Orin NX 16GB）0.109–0.268 s0.090 s0.090–0.290 s8/8 正确8/8 可解码
reComputer RK3588 系列0.085–0.248 s0.056–0.057 s0.080–0.233 s8/8 正确8/8 可解码
reComputer R2000 系列（R2135-12，Hailo-8）0.006–0.189 s0.001 s0.004–0.200 s8/8 正确8/8 可解码

条件：三台主机用同一段 1280×720 H.264 真值素材，5 fps，130 秒观测窗；误差是告警时刻与真值时刻之差，容差 ±0.5 秒。三台都没有出现反向误报。

复现：edge-security-kit。

指标数值条件
被判定帧到告警落库p50 23.8 ms / p95 206.2 msreComputer R2000 系列
被判定帧到告警落库p50 117.4 ms / p95 297.0 msreComputer J40 系列
轨迹对齐（归一化框与真值轨迹之差）平均 0.00115、最大 0.00298reComputer J40 系列
轨迹对齐（归一化框与真值轨迹之差）平均 0.00204、p95 0.00322、最大 0.00463reComputer RK3588 系列

单路吞吐​

检测主机单帧推理 p50p95全管线 p50检测器 CPURSS解码
reComputer J40 系列（J4012，Orin NX 16GB）4.16 ms4.19 ms6.99 ms单核 5.5%310 MBNVDEC，内核层确认
reComputer RK3588 系列36.2–44.5 ms55.8–56.2 ms38.1–46.3 ms单核 16.4–17.9%214 MB瑞芯微 MPP，内核层确认
reComputer R2000 系列（R2135-12，Hailo-8）7.7 ms8.4 ms9.5 ms单核 8.7–13.0%127–131 MBCPU 软解

条件：30 秒预热后采样 120 秒，inference_time_ms 与 pipeline_ms 读报文字段，各平台同一套定义；CPU 按 5 秒窗口折算成单核百分比。reComputer R2000 系列没有 H.264 硬解，全管线与 CPU 占用里都含 CPU 软解：单帧推理列可以与另两台比较，全管线列不能，且差距随分辨率增大。满负荷跑分循环测出的延迟偏乐观：Jetson 上循环比实际管线快 8%，RK3588 上快 6%–66%。

复现：edge-security-kit。

多路​

reComputer RK3588 系列实测到 32 路：

路数（720p @ 5 fps）结果
16跑满源速率，最差 p95 46.9 ms，NPU 占三核容量的 41%，CPU 用掉 8 核中的 1.4 核，剩余内存 7.3 GB
24119.9 次推理/秒，四路各丢 1–3 帧；三个 NPU 核心读数 79.5 / 61.3 / 42.6%
32交付 160 中的 157，十四路丢帧，推理 p50 从 33 ms 升到 99 ms
  • RGA 比 NPU 先到瓶颈。 32 路的丢帧来自解码期缩放器报 RGA_BLIT fail，每路的失败计数与丢帧的路对应；硬解本身没有回退，32 路全程走 mppvideodec。
  • 多路部署受内存限制。 新进程占 173–226 MB，但 rknnlite 的引用循环会让进程持续变大，跑了两天的检测器实测 1839 MB，16 个这样的进程装不进 16 GB。多路部署要用 ctypes 后端或定期 gc.collect()。
  • 共享 Hub 上实测过的最大规模是两路并发。

运行时与关键参数​

各主机的运行时与解码方式见「需要哪些硬件」的主机表。影响部署效果的参数：

  • require_hw_decode（默认开）— 检测器拒绝 CPU 解码。设备页解码列显示 sw 说明它被关掉了。
  • 每路 conf_threshold（0–1，可在视频墙上运行时调）— int8 模型多出低置信度框时先调高阈值，仍不行再换回 fp16。
  • preview_advertise_host — 要填主机的局域网地址，hub 才能从 8099 端口代理到画面，否则规则页底图是灰的。

已知退化​

  • reComputer RK3588 系列的单帧推理 p50 在多次运行间会浮动约 8 ms，p95 可复现。
  • 检测器跟不上视频流时，跟踪器会不断发新的跟踪编号，一个人站着不动也会重复报警。用设备页的检测速率与摄像头帧率对照。

数据与素材出处​

  • 判定时序的真值素材由脚本按秒级轨迹合成，越线与入区的真实时刻在跑之前就已知。
  • 工作台截图的视频源是仓库自带的彩条测试源。
  • 运行时代码可以直接用于商业产品，人员检测模型各自保留自己的条款。出货前确认所用检测权重的授权是否适合你的产品，或替换成授权兼容的模型。
