开始使用 MeshTracker X1

note

当设备处于以下状态时，请不要手动重启或关闭电源。否则设备可能会损坏。

  1. 尚未完成消息传输过程
  2. 正在配置中

入门指南​

打开设备电源​

短按一次按键即可打开设备电源。会有一个上升的提示音旋律，绿色 🟢 指示灯会常亮约 1 秒。

tip

如果按下按键后设备没有响应，请先为其充电。不要使用快充充电器。

关闭设备电源​

长按按键超过 5 秒。蜂鸣器发出三声提示音后，设备将关机。

通过 App 连接​

下载 Meshtastic App：

  • 在蓝牙面板中选择目标设备。

pir

  • 输入配对码（默认配对码为 123456），然后点击 Pair 连接设备。

pir

配置 LoRa​

为了开始在 Mesh 网络中通信，你必须设置所在区域。该设置控制设备使用的频率范围，应根据你所在的地区进行设置。

pir

区域列表

区域代码描述频率范围 (MHz)占空比 (%)功率限制 (dBm)
UNSET未设置N/AN/AN/A
US美国902.0 - 928.010030
EU_868欧盟 868MHz869.4 - 869.651027

更多完整列表请参考 LoRa Region by Country。

info

EU_868 必须遵守每小时 10% 的占空比限制，以滚动 1 小时为周期、每分钟计算一次。当达到该限制时，你的设备将停止发射，直到再次被允许。

现在你已经在设备上设置好了 LoRa 区域，可以继续配置任意 LoRa Configs 以满足你的需求。

设备状态​

指示灯状态设备状态
🟢green常亮设备开机中
快速闪烁 正常运行
慢速闪烁 充电中
常亮已充满
🔴Red闪烁电量低
⚪️white常亮DFU 模式/Bootloader 模式

按键控制​

按键操作设备响应
短按一次（关机状态）设备开机
长按 5 秒设备关机
双击广播节点 ID 和位置信息
三击打开/关闭 GPS
四击临时打开/关闭蜂鸣器

固件烧录​

note

请 不要使用 OTA 更新固件，这可能会导致设备完全损坏。详细信息请点击这里

步骤 1：进入 DFU 模式​

通过 Web Flasher 进入 DFU 模式。如果多次失败，请手动进入 DFU 模式。

访问 Meshtastic Web Flasher。

将设备连接到电脑，在设备列表中选择 SenseCAP Mesh Tracker X1，并选择最新固件，然后点击 Flash。

pir

点击 Enter DFU Mode，此时会出现一个名为 X1 xxx 的串口。点击并连接它。

pir

当 X1 处于 DFU 模式时，白色 ⚪️ 指示灯会常亮。同时，你的电脑上会显示一个名为 X1 的驱动器。

pir

步骤 2：擦除 Flash​

在烧录固件之前，请先进行擦除操作！

点击 trash 图标。

pir

下载擦除固件，并将其复制到该驱动器中。

pir

此过程可能需要一些时间；请等待该驱动器消失。

步骤 3：烧录固件​

选择最新固件，并下载 UF2 文件。

pir

将 UF2 文件复制到 DFU 驱动器中。文件复制完成并且设备重启后，固件即会被烧录。

进阶教程​

配置 GPS​

请将 GPS 设置为启用状态。你可以调整更新间隔和广播间隔，以获取更实时的位置信息。

pir

对于 IOS，请打开 Accurate Location。否则定位可能会有偏差。

pir

通过网页连接​

如果你想在网页中发送文本消息并与其他节点通信，现在可以将设备连接到 Meshtastic 网站。

步骤 1：打开网页

点击这里 进入网页。

步骤 2：添加新设备

点击 "+ New Connection"。

pir

有两种连接方式，你可以选择自己偏好的方式。

选择 Bluetooth。在弹出的窗口中选择设备 ID。

pir

你的设备会显示在列表中。点击进行连接。如果连接成功，你可以在网页上直接查看设备状态。

pir

配置传感器​

传感器描述
压力✅
6 轴传感器（未来版本）✅
3 轴传感器（未来版本）✅

蜂鸣器和 LED 配置

类型输出 PIN
BuzzerPWM buzzer25
LEDRGBR:03
G:24
B:28
Vibra-05

导航到 Settings -> External Notification -> 启用 GPIO -> 设置 Output Pin GPIO。

pir

更多详情请查看 External Notification Config。

tip

在你更新设备配置后，设备会重启，这可能需要一些时间。

配置铃声​

导航到 Settings -> Ringtone Config，然后输入你想用于外部通知的 RTTTL 铃声字符串。

pir

24:d=16,o=5,b=120:g,c6,d6,2g6

配置蜂鸣器​

蜂鸣器默认启用。如果你想禁用蜂鸣器，请将 Alert Message buzzer、Alert bell buzzer 和 Use PWM buzzer 设置为如下截图所示。

pir

配置消息提醒​

消息提醒可以在 External Notification 中进行配置。

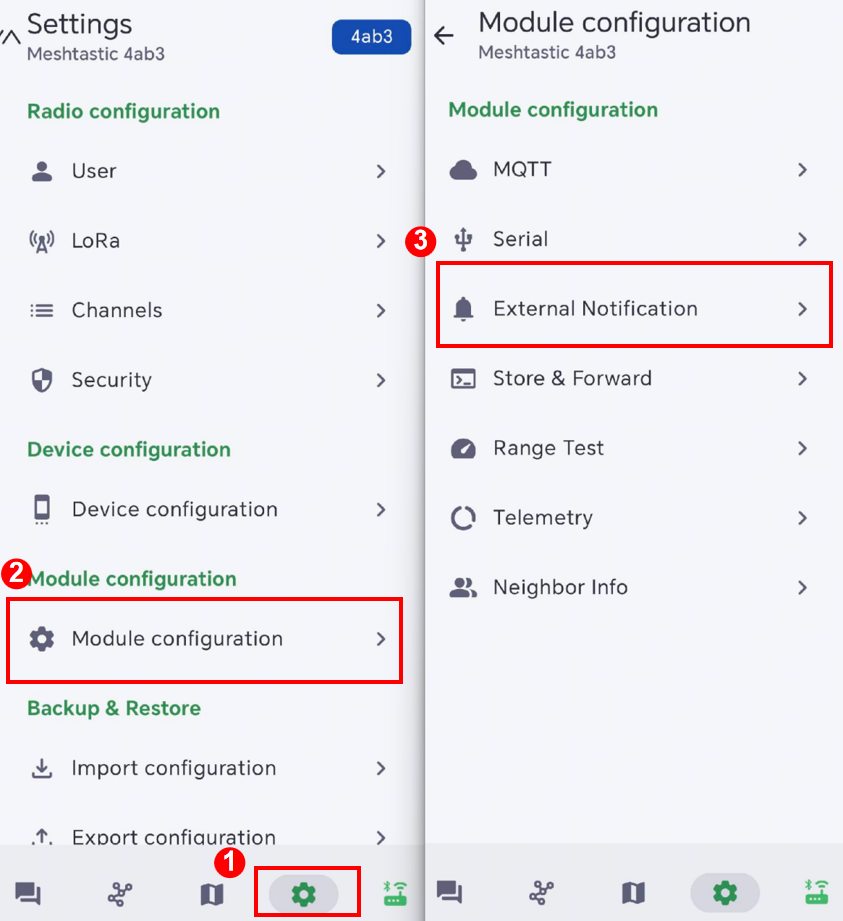

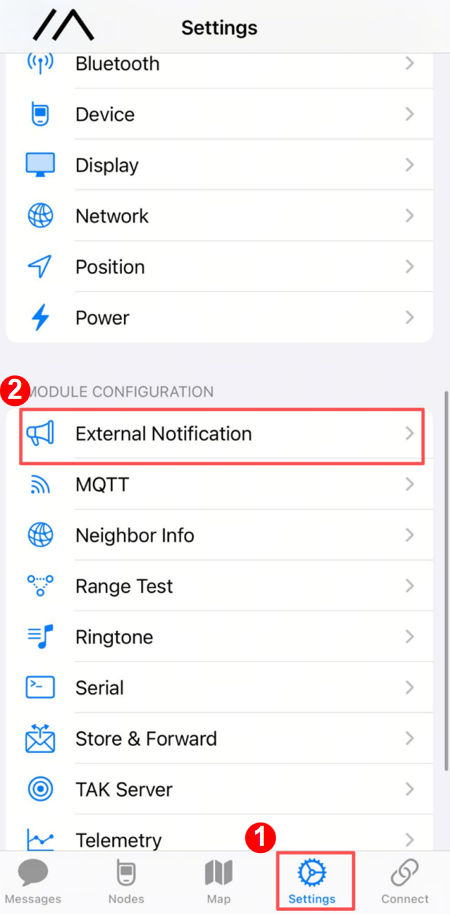

导航到 Setting -> External Notification

pir

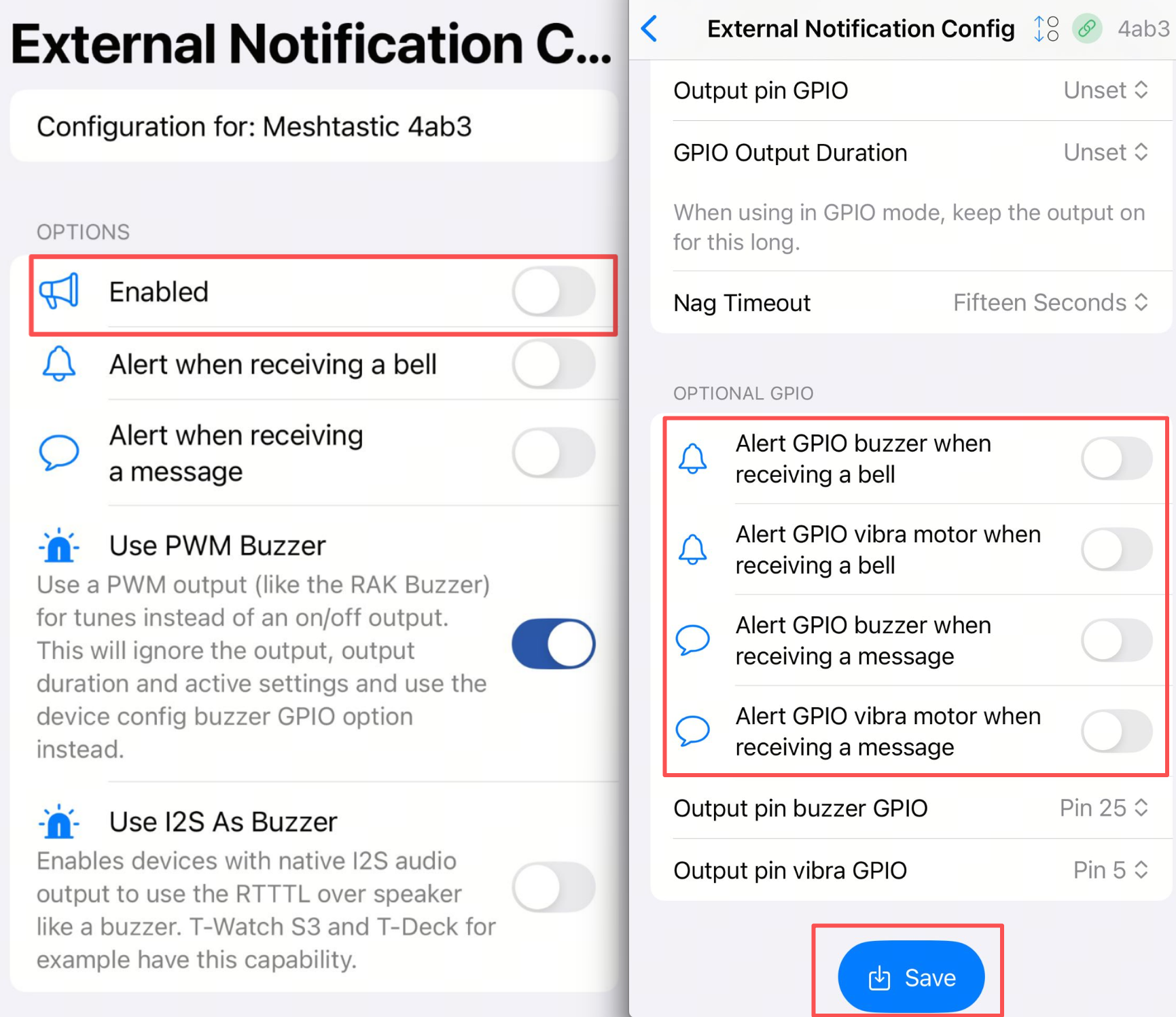

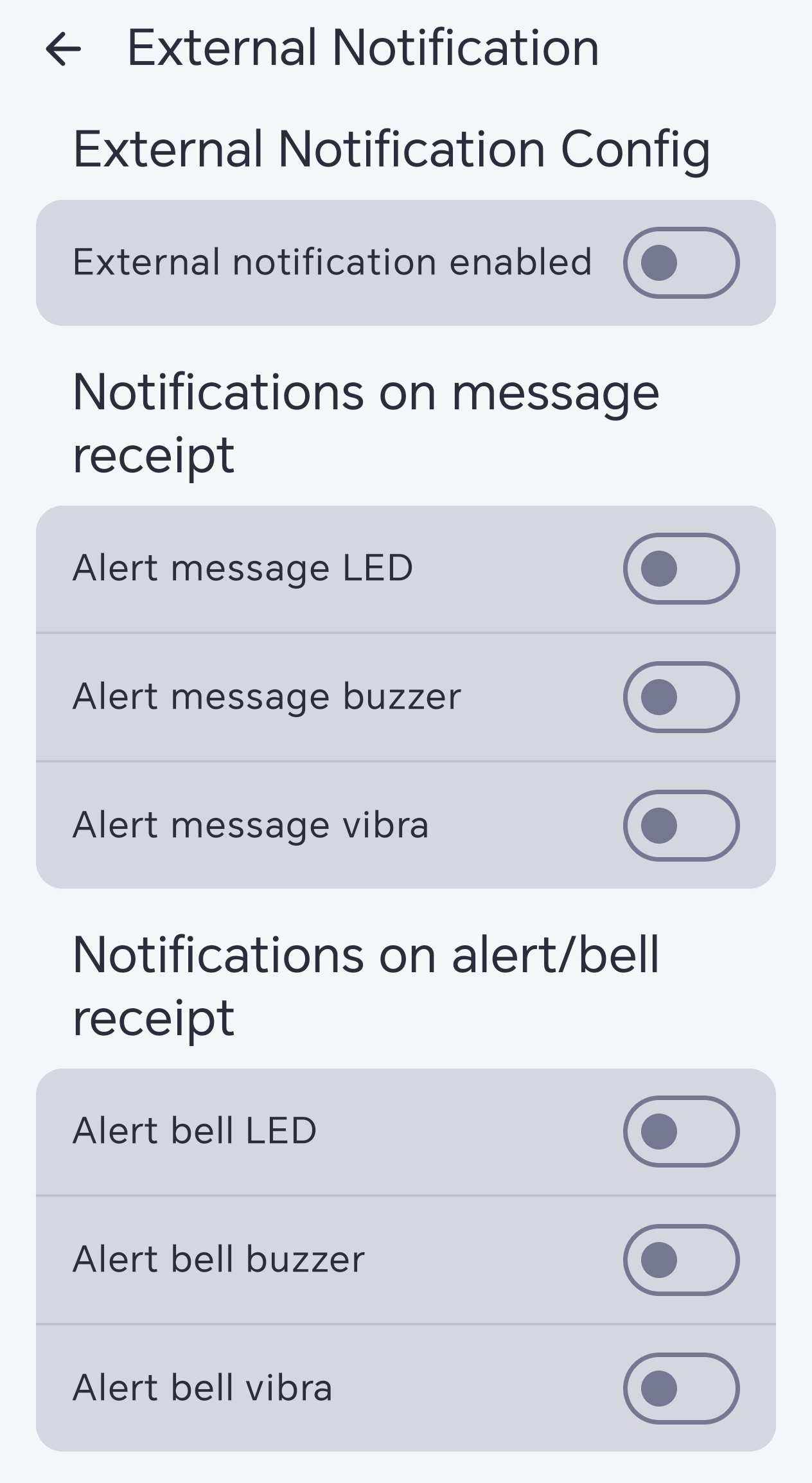

你可以配置为 buzzer off + vibra off。

pir

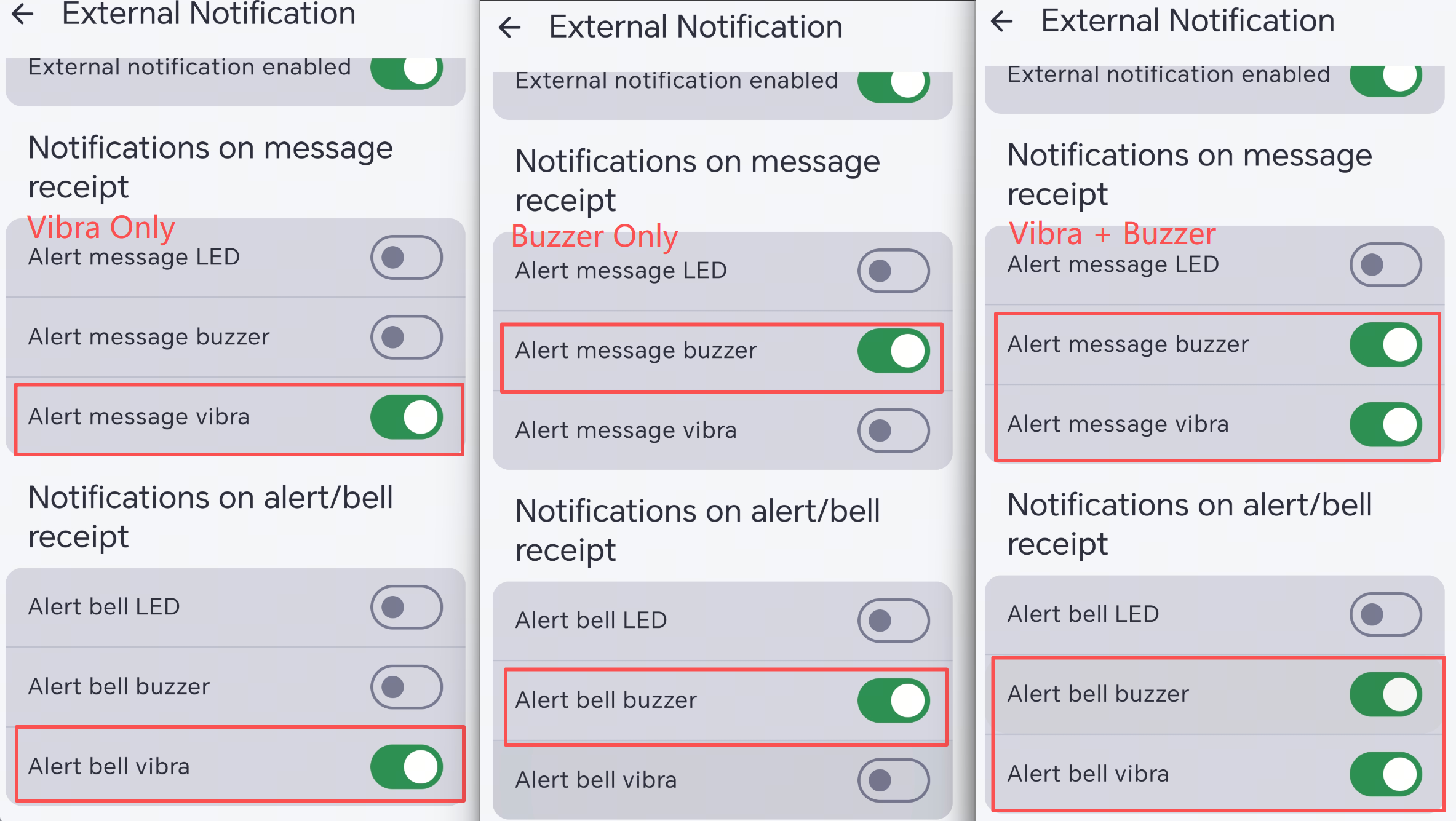

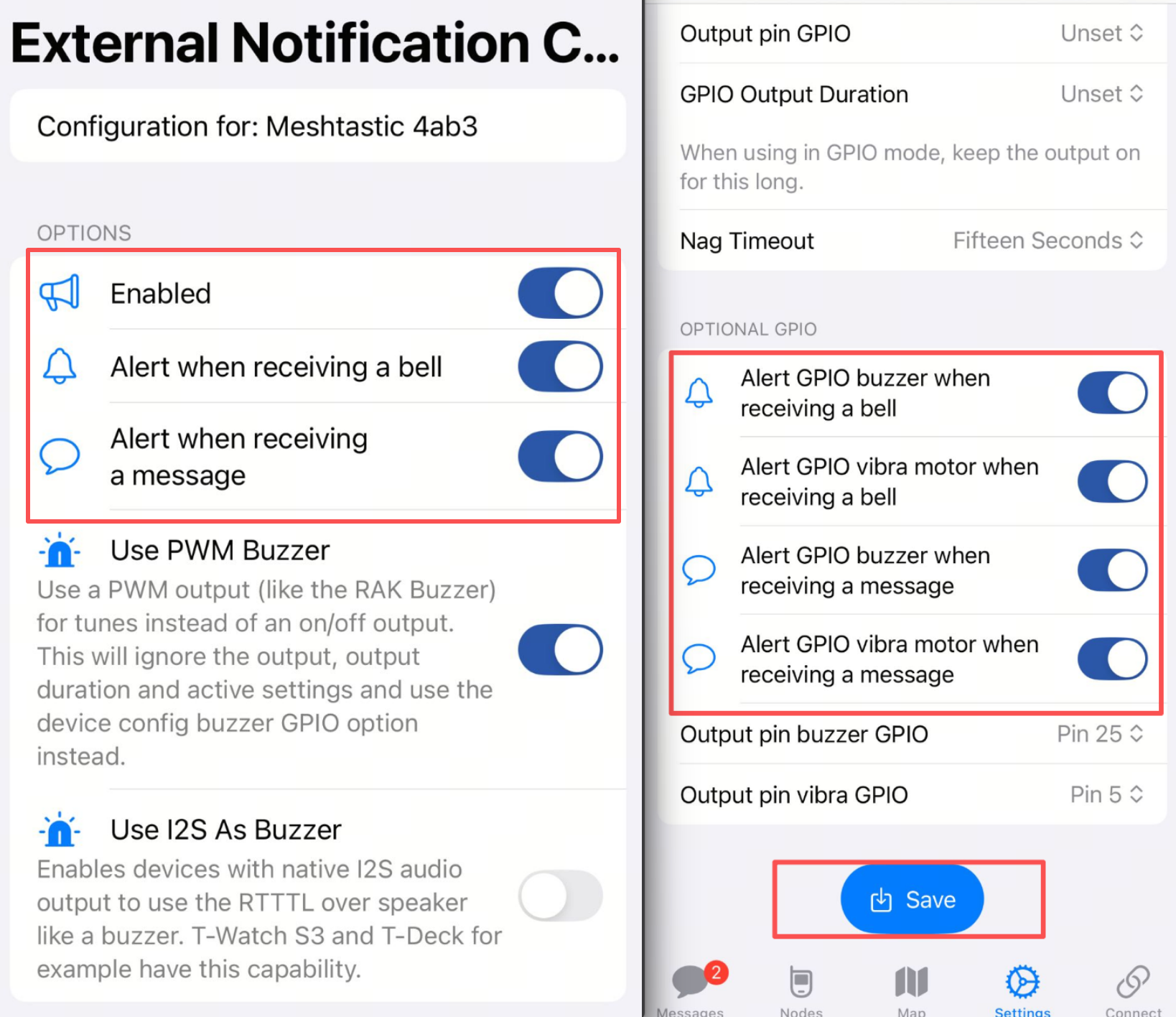

或者 buzzer on + vibra on。

pir

常见问题​

如何查看设备 ID​

MAC 地址的 最后四位 即为设备 ID

例如，下方设备的设备 ID 为 A0D4

pir

如何重启设备​

长按按键，然后连接充电线。

温度读数精度​

温度数据来自气压传感器，而不是独立的温度传感器。设备在运行过程中会产生热量，因此测得的温度会高于实际环境温度。

功耗​

您可以通过功耗表计算设备的功耗。本设备配备高电压电池。当电池电量较低时，放电速度会加快。因此，您可能会发现设备在低电量状态下耗电非常快。

故障排查​

设备无法开机​

  • 当 LED 指示灯和蜂鸣器未激活时，设备可能看起来像是断电状态。在执行上述步骤之前，建议先 检查以下参数：

pir

  • 使用已知正常的 USB 线持续 为设备充电 1–2 小时，以确保电池有足够电量唤醒系统。

  • 如果设备在充电后仍无响应，请按如下方式 执行硬重置：拔下 USB 线。按住按键，然后插入 USB 线，并立即松开按键。

  • 如果仍然无效，将 USB 线连接到电脑。按住设备按键，然后将设备连接到电脑，再松开按键，查看电脑中是否弹出一个磁盘。如果有，请重新安装 bootloader。

设备卡在启动循环中​

现象说明：

设备会不断重启，串口会反复连接和断开。

解决方案：

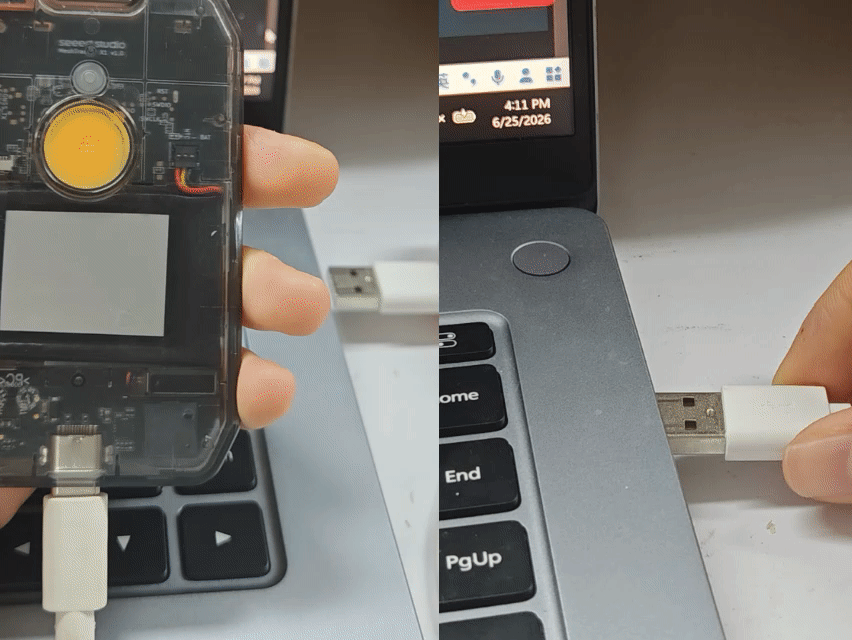

  • 步骤 1：尝试手动进入 DFU 模式：按住设备按键，然后迅速通过 USB 线将设备连接到电脑，持续按住按键直到白色 ⚪️ LED 亮起。
warning

要成功进入 DFU 模式，你需要快速完成这一操作。可能需要多次尝试。

pir

如果白色 LED 常亮，则表示设备已进入 DFU 模式。

Bootloader 安装​

note

在烧录 bootloader 时，请确保线缆连接稳定，并且在烧录过程中 不要 断开连接。

步骤 1：安装 Adafruit-nrfutil

对于 Windows 用户，同时按下 "Win" 键和 "r" 键，然后在弹出的窗口中输入 "cmd"，再按 "Enter"。这样可以打开命令行。

对于 Mac 用户，同时按下 "Command" 键和 "Space" 键，以打开 Spotlight。然后输入 "termial"，点击 "Return"。这样可以打开命令行。

前置条件

在命令行中检查 Python 和 pip 是否已成功安装。

python --version
python -m pip --version

然后应该会出现 "Python xxx" 和 "pip xxx"。如果没有，请尝试重新安装 Python。

这是安装最新版本的推荐方式：

pip3 install --user adafruit-nrfutil

检查安装路径：

python -m pip show adafruit-nrfutil

这是安装位置：

pir

对于 Windows 用户，你可能需要手动添加路径。复制上一步显示的安装位置。然后按如下方式添加：

pir

步骤 2：检查端口号

将设备连接到电脑，并检查端口号。

对于 Windows 用户，打开设备管理器，进入 port，设备连接后新出现的端口号即为设备端口号。

对于 Mac 用户，例如：

pir

对于 Windows 用户，例如：

pir

步骤 3：烧录 bootloader

在终端或命令提示符中，导航到你下载 bootloader 压缩包的目录，并执行以下命令，将端口替换为你设备的正确端口：

  • 对于 Windows：
adafruit-nrfutil --verbose dfu serial --package mesh_tracker_x1_bootloader-0.10.0-13.zip -p COMxx -b 115200 --singlebank --touch 1200

请将 COMXX 修改为你的 COM 号。例如，如果你的设备在 com6 上，请将命令修改为：

adafruit-nrfutil --verbose dfu serial --package mesh_tracker_x1_bootloader-0.10.0-13.zip -p **COM6** -b 115200 --singlebank --touch 1200

输入此命令后，部分设备的端口号会发生变化。因此如果安装失败，请再次检查端口号。

  • 对于其他情况：
adafruit-nrfutil --verbose dfu serial --package mesh_tracker_x1_bootloader-0.10.0-13.zip -p /dev/tty.SLAB_USBtoUART -b 115200 --singlebank --touch 1200

pir

完成以上步骤后，你可以按照这个步骤来烧录应用固件。

2) 设备无法进入 DFU 模式，但可以检测到串口。

  • 打开一个串口工具

  • 将波特率设置为 1200。

  • 连接设备。 连接时指示灯会短暂闪烁。持续尝试，直到指示灯常亮，这表示设备可以回到 DFU 模式，然后依次烧录 bootloader -> 擦除 flash -> 烧录固件。

3) 设备无法进入 DFU 模式，且没有串口显示

  • 按住设备按键不放，然后连接充电线，接着立即松开按键。当电脑上弹出一个磁盘后，你可能就能看到串口了。

  • 如果仍然不行，请断开充电线，将设备放置几天直到电池完全耗尽，然后再连接充电线并尝试重新配对。

4) 如果以上步骤都无效，请联系技术支持：[email protected]

设备自动关机​

  • 现象描述

  • 设备开机后，过一段时间会自动关机或重启。

  • 串口日志运行一段时间后停止。

这可能是因为在设备处于以下状态时，手动强制重启或关机导致的：尚未完成消息发送过程、正在配置中……

  • 排查步骤

点击这里 执行 flash 擦除。

恢复出厂设置​

如果你想恢复到默认设置，可以执行恢复出厂设置。你可以通过以下两种方式进行恢复出厂设置。

  • 点击这里 对设备进行 flash 擦除，然后重新烧录最新固件。

  • 在应用中点击 Factory Reset 按钮。设备会自动以出厂配置重启。

    pir

私信发送失败​

NodeDB 重置​

NodeDB 是本地数据库，用于存储当前 Mesh 网络中已发现节点的信息。如果你遇到无法与某个节点通信的情况，可能是因为你的 NodeDB 中保存了该节点的过期信息，你需要对其进行更新。

打开应用并连接到目标设备。进入 Settings->Device->Device Config->Reset NodeDB。

Device entry in Settings

Reset NodeDB button in Device Config

交换用户信息​

每个节点都会周期性地发送自己的节点信息，使 Mesh 中的其他节点能够“看到”和“识别”它。两个节点需要互相交换各自的节点信息，才能彼此通信。如果你无法与列表中的某个节点收发私信，可以在应用中手动触发它们交换信息。

Device entry in Settings

重新生成私钥​

两个节点需要互相知道对方的私钥，才能彼此通信。如果某个节点在私信传输中一直失败，请尝试为其重新生成私钥。

Device entry in Settings

重启故障设备以使配置生效。

note

重新生成密钥后，其他设备需要重新与该节点连接。因此最好先在其他设备的节点列表中删除该节点。

信号质量​

  • SNR 反映通信链路的质量。正常设备通常在 -7 dB 以上工作。SNR 低于 -10 dB 的设备表示性能较差。

  • RSSI 由设备及其周围环境共同决定。正常设备通常在 -110 dBm 以上工作。RSSI 低于 -115 dBm 的设备被认为性能较差。

    为获得最佳信号效果，请在开阔、无遮挡且干扰较少的环境中使用设备。
