在 Seeed Studio XIAO ESP32-C3 上部署 ESPresense 与 Home Assistant

本文档描述了如何将开源蓝牙存在检测系统 ESPresense 与 Seeed Studio XIAO ESP32-C3 集成。基于 XIAO ESP32-C3 的存在检测节点可以与 Home Assistant 的 MQTT Room 组件配合工作，实现室内定位。

项目概述​

ESPresense 是一个开源的蓝牙低功耗（BLE）存在检测系统，设计用于通过 MQTT 与 Home Assistant 配合工作。

在此迁移中：

1. 添加了 XIAO ESP32-C3 构建环境​

.ini 配置已更新，为 Seeed Studio XIAO ESP32-C3 添加了专用的构建环境。

[env:seeed_xiao_esp32c3]
extends = esp32c3-cdc            ; XIAO ESP32-C3 uses native USB CDC
board = seeed_xiao_esp32c3
board_build.filesystem = spiffs
lib_deps =
  ${esp32c3.lib_deps}
  ${sensors.lib_deps}
build_flags =
  -D CORE_DEBUG_LEVEL=1
  -D FIRMWARE='"xiao-esp32c3"'   ; Firmware identifier
  -D SENSORS
  ${esp32c3-cdc.build_flags}

2. 改进了报告响应性​

为了使数据报告更加响应，defaults.h 中的几个参数已调整如下：

A. 增加了移动敏感性​

触发早期报告的距离阈值已从 0.5 m 降低到 0.1 m。即使是小幅移动现在也会激活"早期报告"逻辑。

#define DEFAULT_SKIP_DISTANCE 0.1  // changed from 0.5

B. 缩短了强制报告间隔​

最大报告间隔已从 5 秒 减少到 1-2 秒，确保即使在移动最小的情况下也能更及时地更新数据。

#define DEFAULT_SKIP_MS 1000       // changed from 5000, now is 1 second

C. 改进了 Wi-Fi 和 BLE 共存（2.4 GHz）​

当使用 2.4 GHz Wi-Fi（非 C5 芯片）时，蓝牙扫描会调整以避免独占共享天线。BLE 扫描窗口设置得比扫描间隔稍小，为 Wi-Fi 提供足够的空中时间进行 MQTT 连接和数据传输。

#define BLE_SCAN_INTERVAL 0x80  // 128
#define BLE_SCAN_WINDOW   0x60  // reduced from 0x80 (~75% duty cycle)

此更改有助于减少内部争用并最小化由无线电资源抢占引起的延迟。

硬件要求​

  • Seeed Studio XIAO ESP32-C3
  • USB-C 数据线（支持数据传输）
  • PC（Windows/macOS/Linux）
  • 稳定的 Wi-Fi 网络（2.4 GHz）
  • Home Assistant 实例

软件和工具​

工具用途
PlatformIO构建系统和烧录工具
ESP-IDF 工具链（通过 ESPresense）固件构建
Web 浏览器设备配置
Home Assistant存在集成
Mosquitto Broker（HA 插件）MQTT 后端
MQTT Explorer（可选）MQTT 调试
nRF Connect（仅限 Android）BLE 广播

1. Home Assistant – MQTT 代理设置​

安装 Mosquitto Broker 插件​

  • 打开 Home Assistant

    如果您还没有设置 Home Assistant，请参考此指南进行配置。

  • 点击 Settings → Add-ons → Add-on Store

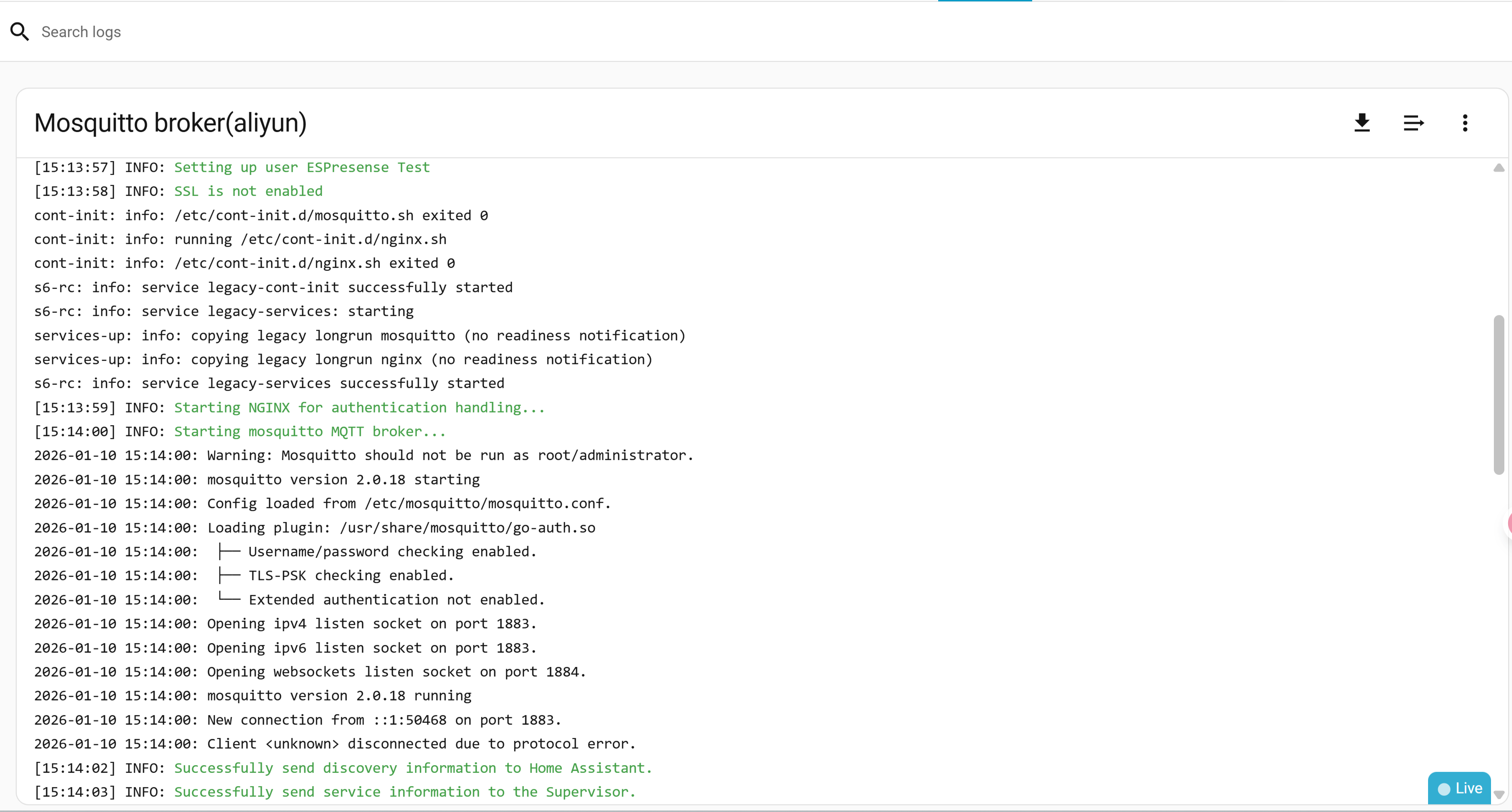

  • 搜索 Mosquitto broker，安装它。安装后：

    • 点击 Start

    • 启用：

      • ✔ Start on boot
      • ✔ Watchdog

创建 MQTT 凭据​

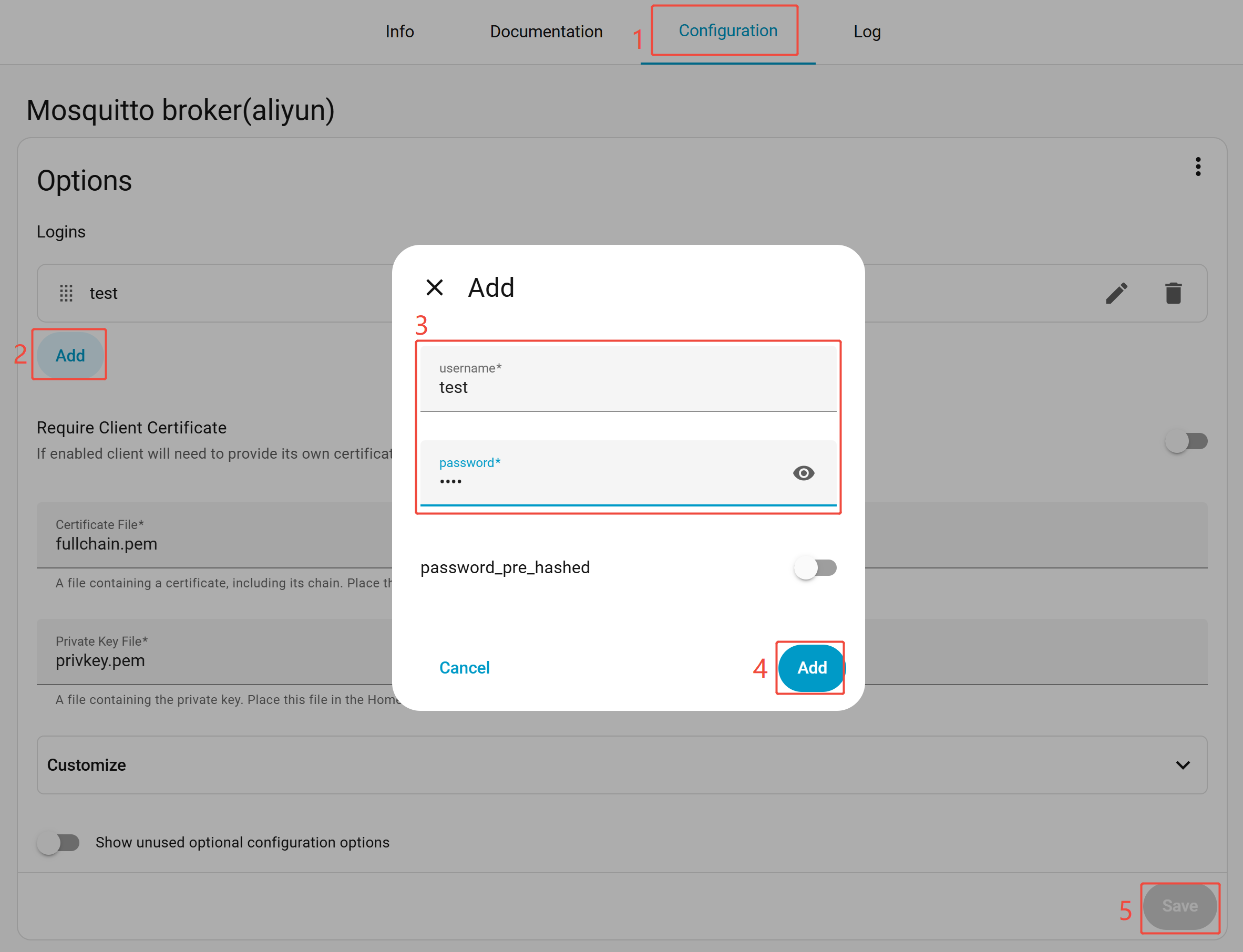

  • 转到 Configuration → Logins → Add

  • 创建专用的 MQTT 用户（推荐）

  • 记录：

    • 用户名
    • 密码
    • Home Assistant IP 地址

2. 构建和烧录 ESPresense​

  • 下载 ESPresense 代码文件，使用 PlatformIO 打开项目。

    如果您还没有设置 Platform IO，请参考此指南进行下载。

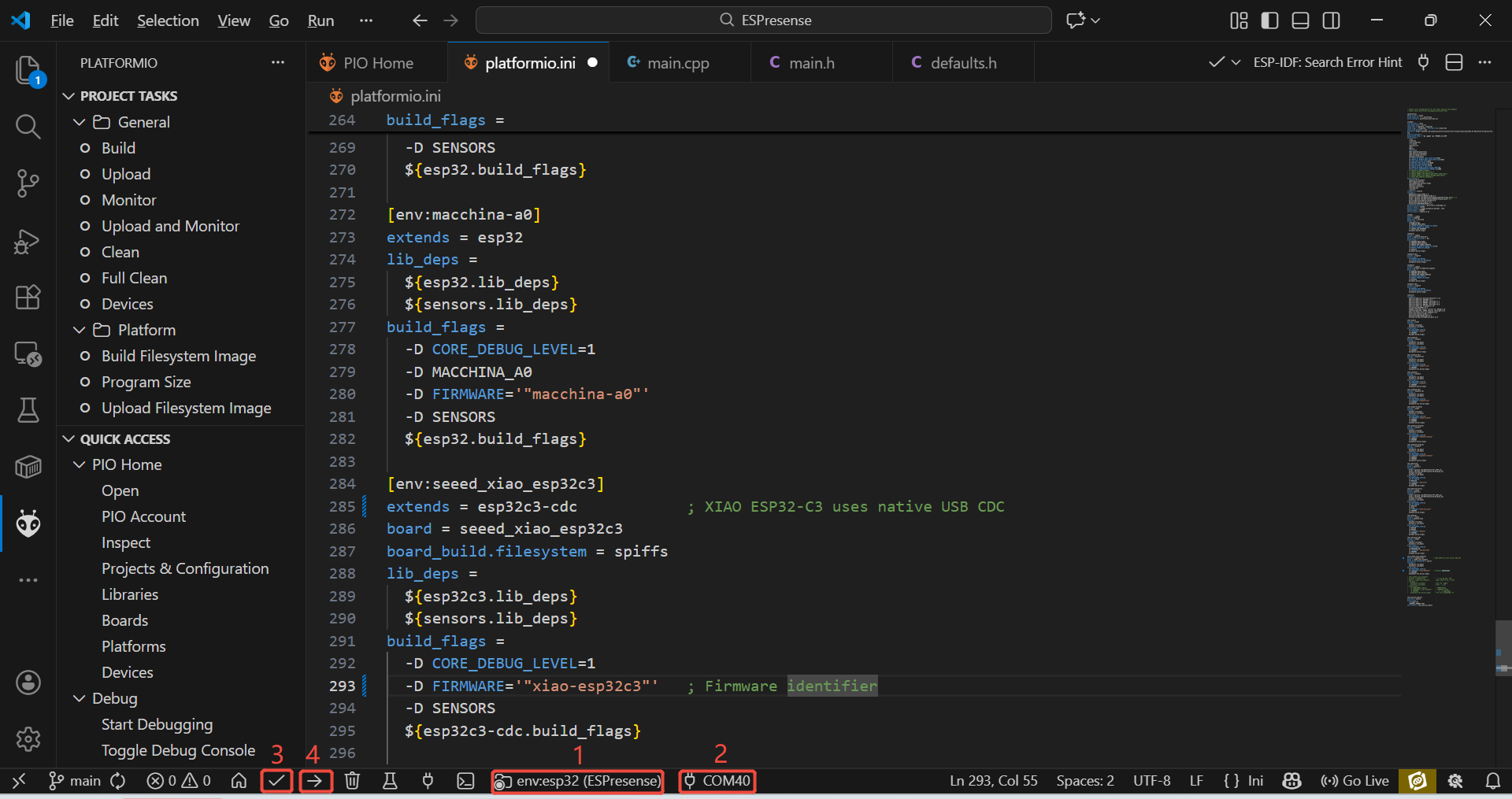

  • 等待依赖安装和环境设置完成。选择 seeed_xiao_esp32c3 环境，选择正确的端口，构建并上传。

  • 等待固件烧录完成，按下复位按钮重启 XIAO ESP32-C3。

3. Wi-Fi 和 MQTT 配置（强制门户）​

  • 给 XIAO ESP32-C3 供电

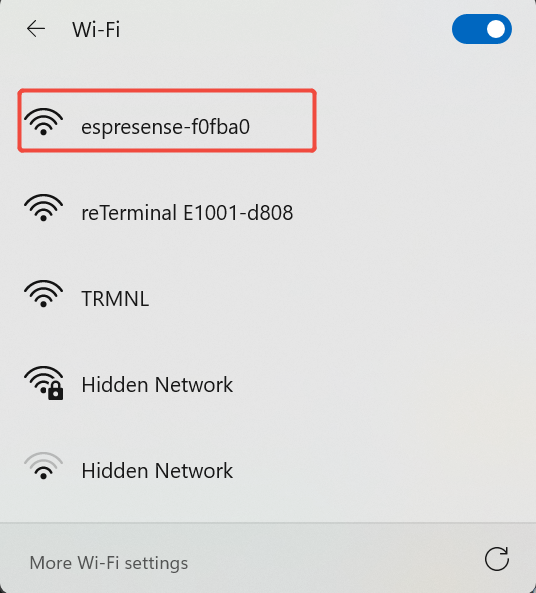

  • 在您的 PC 或手机上，打开 Wi-Fi 设置，连接到 ESPresense AP（例如 ESPresense-XXXX）

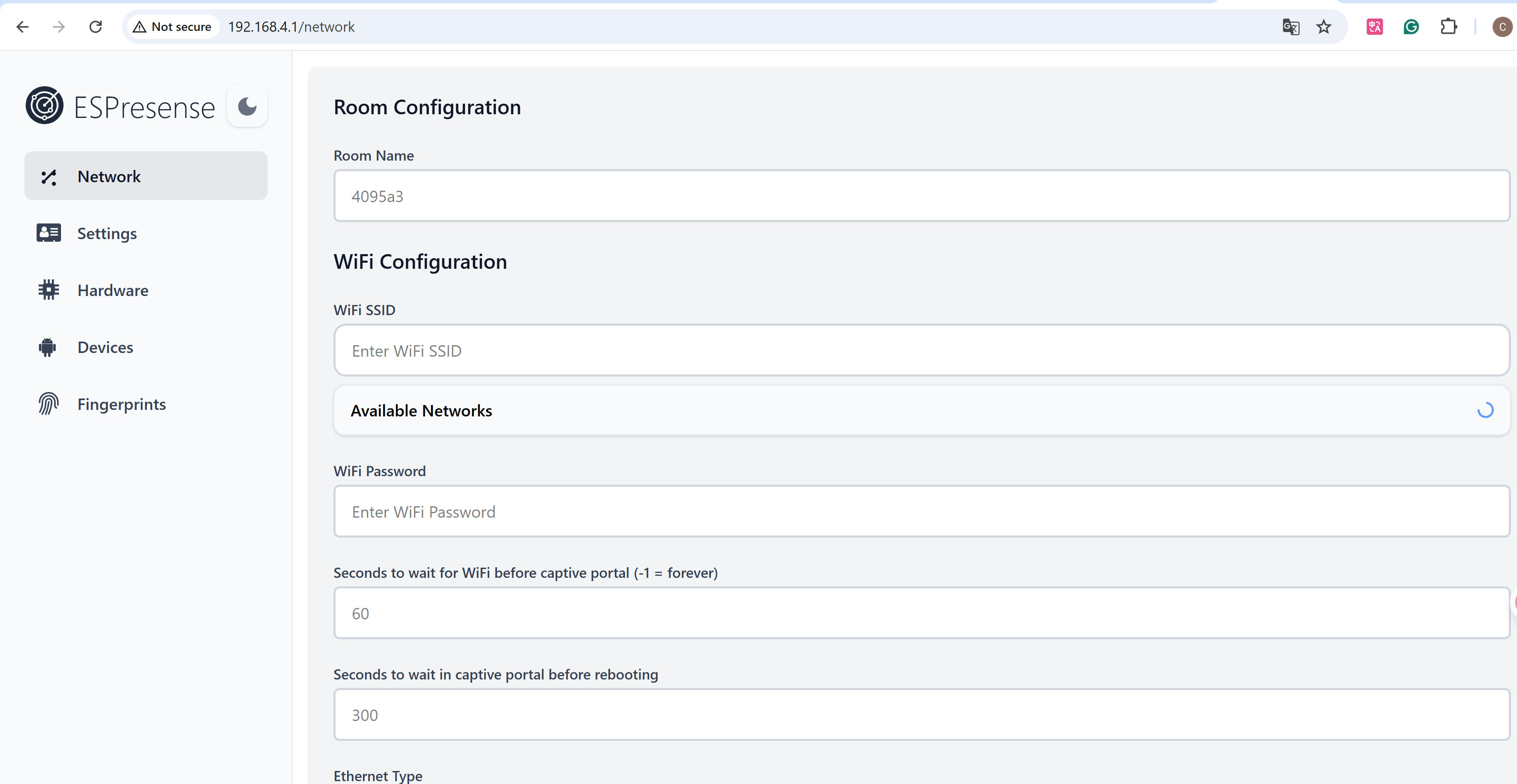

  • 打开浏览器：http://192.168.4.1

  • 在网页上填写以下字段：

    字段描述
    Room Name逻辑房间标识符（例如 room1）
    Wi-Fi SSID2.4 GHz 网络
    Wi-Fi Password网络密码
    MQTT Broker IPHome Assistant IP
    MQTT Port1883（默认）
    MQTT Username来自 Mosquitto 设置
    MQTT Password来自 Mosquitto 设置

  • 点击 Save

  • 保存后，重启 XIAO ESP32-C3。设备将自动连接到 WiFi 和 MQTT。

    建议： 在不同房间部署至少两个 XIAO ESP32-C3 节点以进行有意义的存在比较。

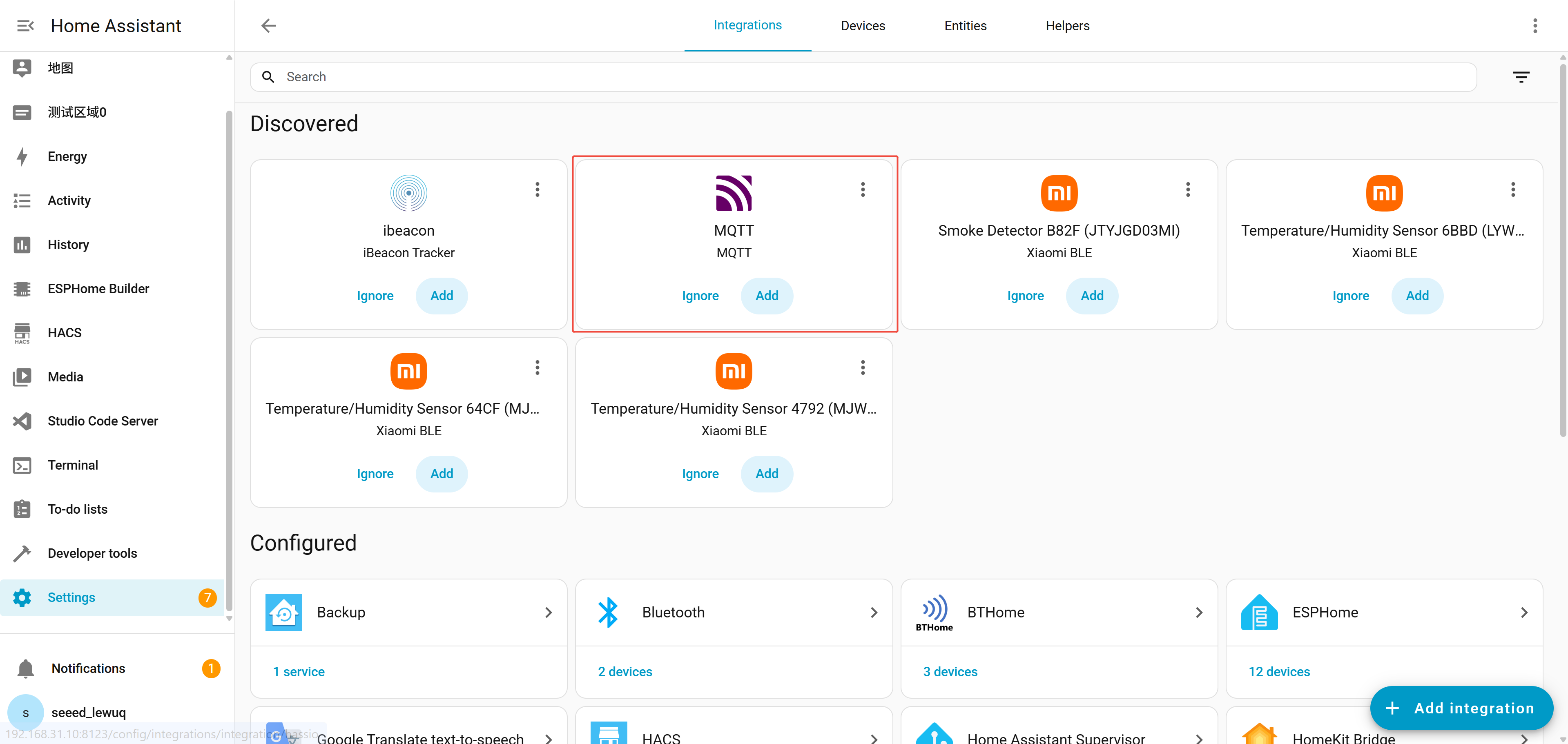

  • 现在，打开 Home Assistant，导航到 Settings → Devices & Services

  • ESPresense 节点将自动出现，设备名称格式：

    ESPresense + <Room Name>

4. BLE 设备广播​

接下来，我们需要让您的个人设备通过 BLE 被 ESPresense 发现。在某些情况下，您可能需要安装一个应用程序来使您的设备能够通过 BLE 广播。

iOS 设备​

Apple 设备发出各种 BTLE 连续性消息，通常由指纹 apple:100?:*-* 识别。

在有多个 iPhone 的家庭中，附近信息可能会冲突，导致重复的指纹。您可以参考 https://espresense.com/devices/apple 来解决此问题。

Android 设备（手动广播）​

Android 设备通常比较保守，需要一个应用程序来让它们发出 BLE 广告。因此，需要一个应用程序来让我们找到它。

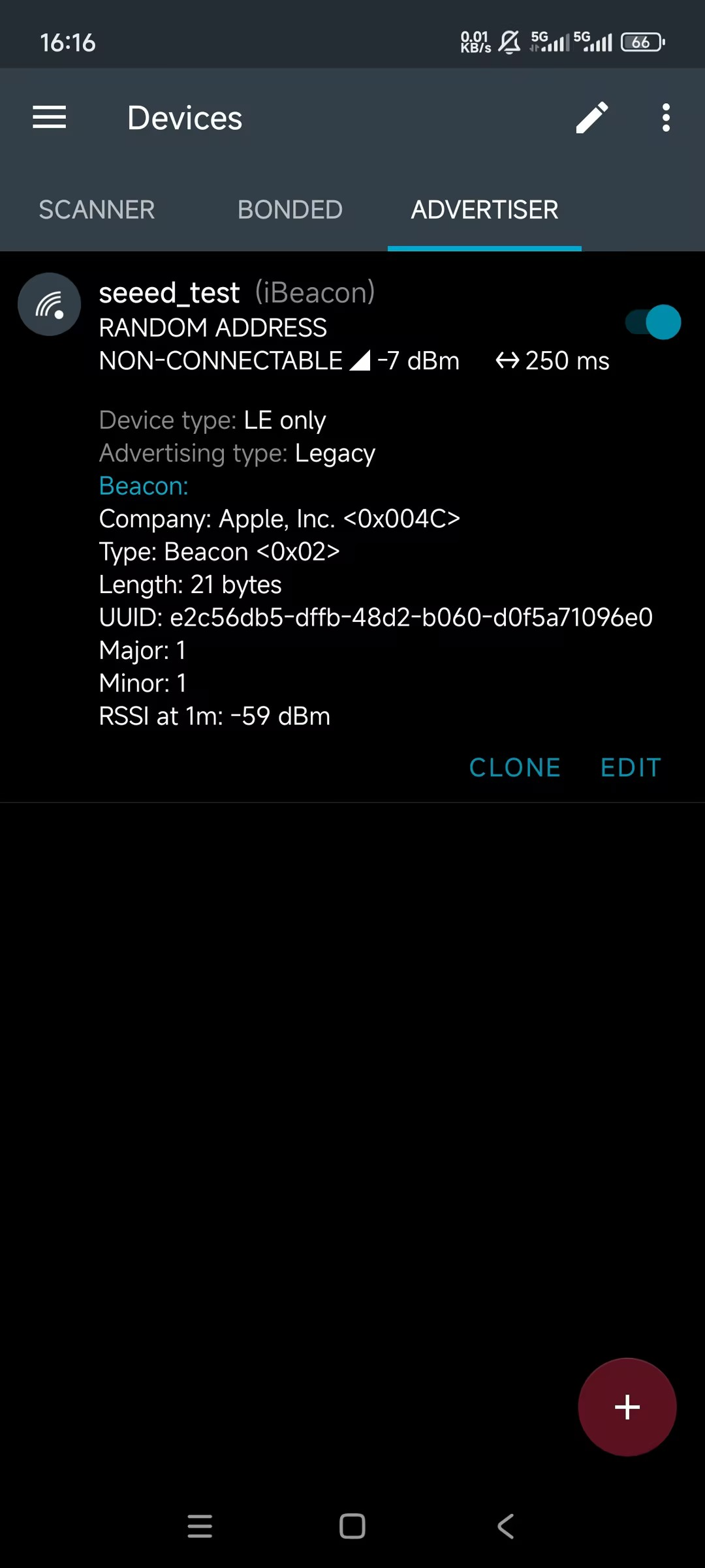

  • 安装 nRF Connect 并打开应用程序。

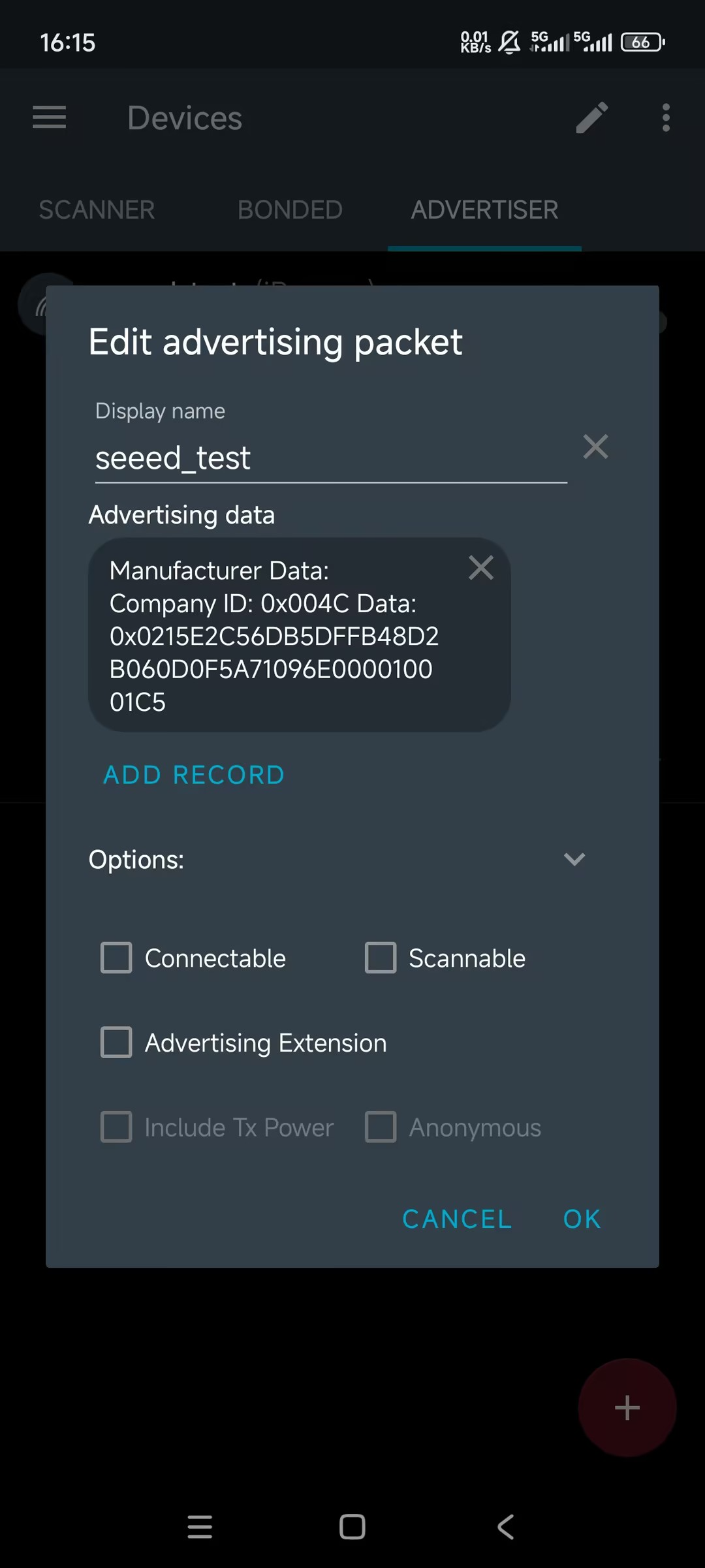

  • 转到 ADVERTISER → "+" → ADD RECORD，选择 Manufacturer Data

  • 填写：

    字段值
    Company ID0x004C（这是 Apple Inc. 的固定 ID，所有 iBeacon 都必须使用此制造商 ID。）
    Data0215E2C56DB5DFFB48D2B060D0F5A71096E000010001C5

    数据格式说明

    部分描述
    0215iBeacon 前缀
    E2C56D...96E0UUID（16 字节）
    0001Major
    0001Minor
    C5测量功率

  • 保存并将广播切换为 ON

其他支持的设备：​

https://espresense.com/devices

MQTT 数据验证​

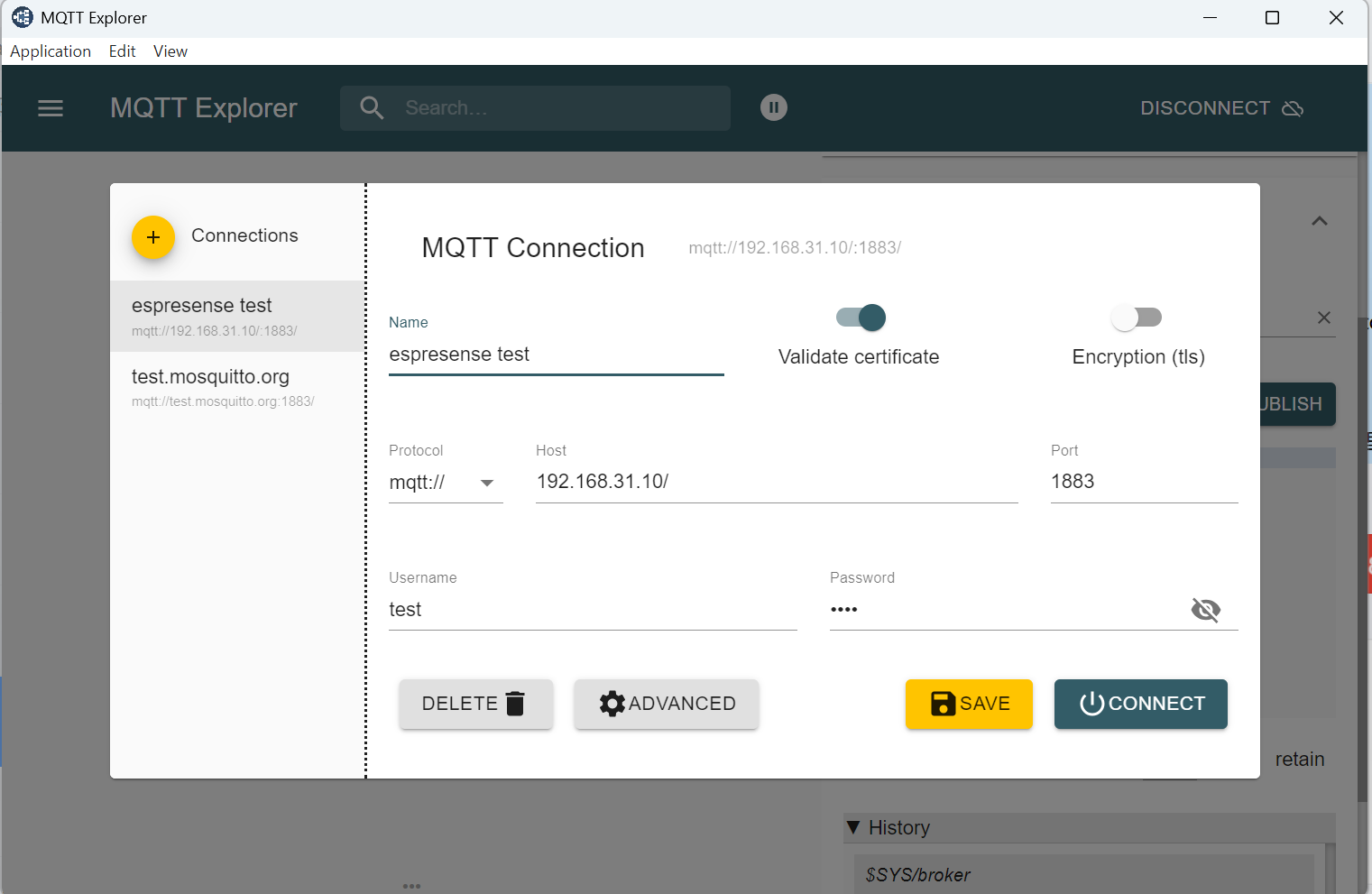

您可以使用 MQTT Explorer 查看 ESPresense 发布的所有主题。

  • 连接到：
    • Host：HA IP
    • Port：1883
    • Username / Password

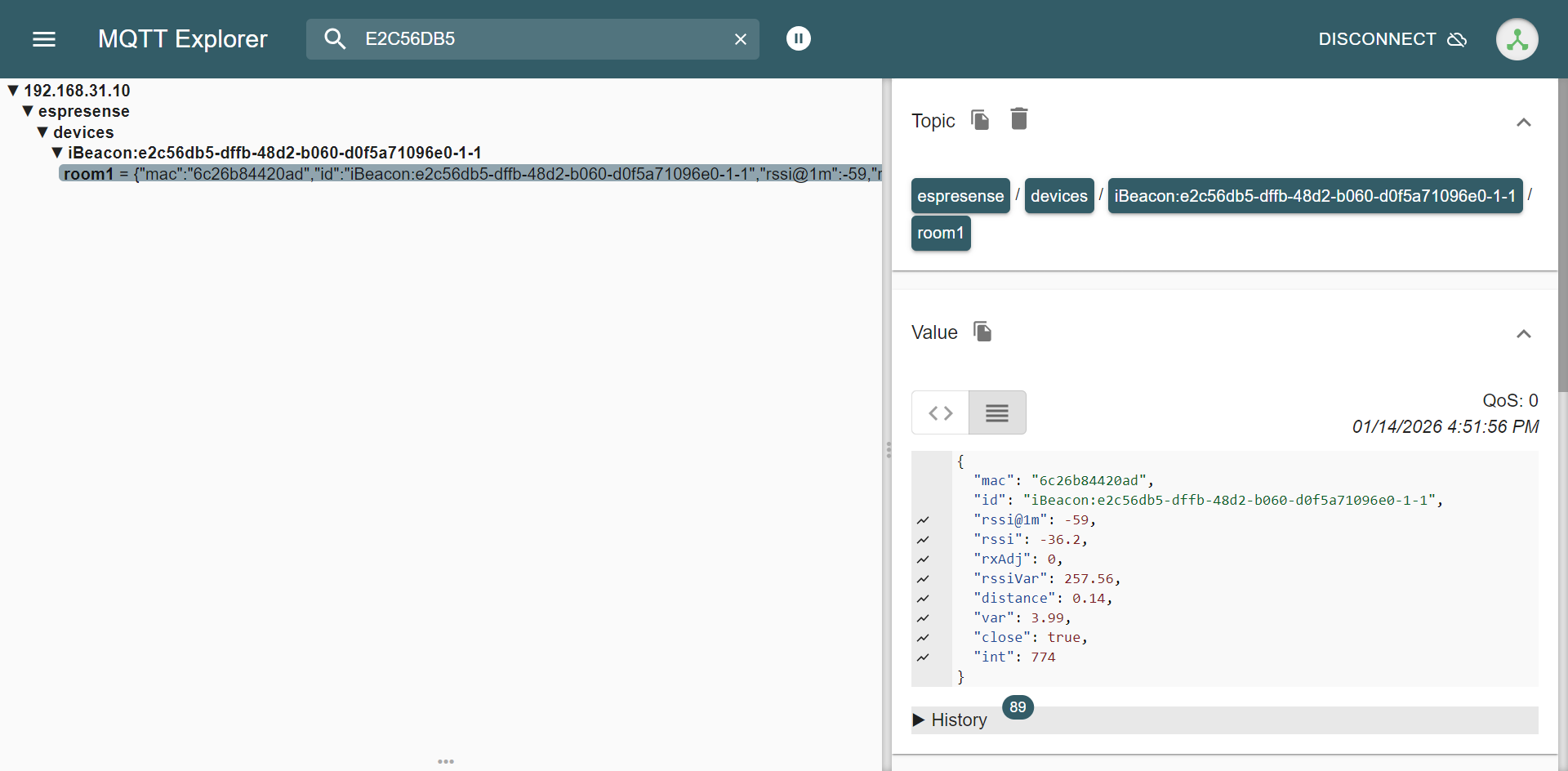

  • 使用您的 UUID 的前 8 个字符进行搜索

5. 通过 MQTT Room 传感器实现房间存在​

编辑 configuration.yaml​

  • 前往 Settings → Add-ons → Terminal，打开终端

  • 运行：

    ls /config

    确认 configuration.yaml 存在。

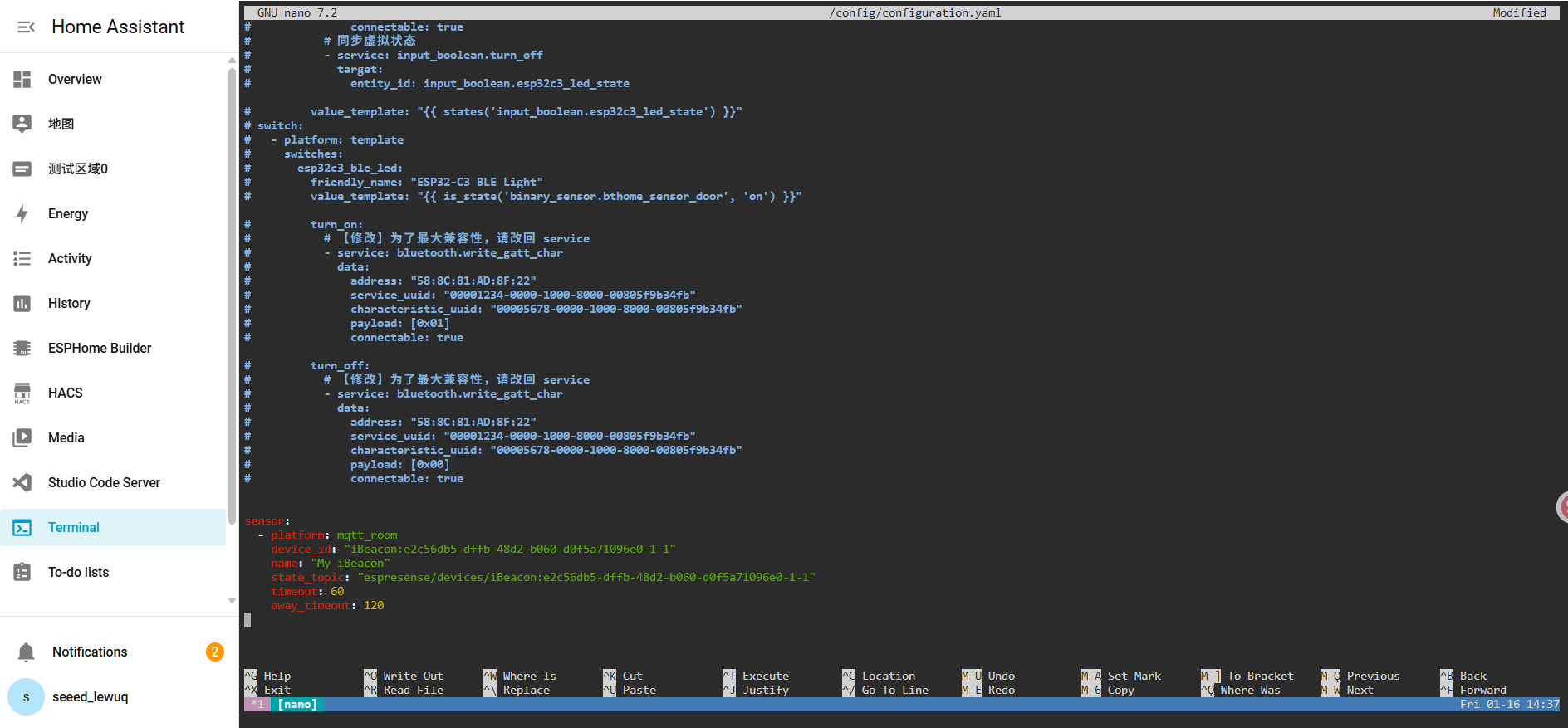

  • 编辑文件：

    nano /config/configuration.yaml

  • 追加：

    sensor:
      - platform: mqtt_room
        device_id: "iBeacon:e2c56db5-dffb-48d2-b060-d0f5a71096e0-1-1"
        name: "My iBeacon"
        state_topic: "espresense/devices/iBeacon:e2c56db5-dffb-48d2-b060-d0f5a71096e0-1-1"
        timeout: 60
        away_timeout: 120

⚠ YAML 缩进至关重要

  • 仅使用空格
  • 不要使用 TAB

  • 保存：

    • Ctrl + O → Enter
    • Ctrl + X

验证并重启​

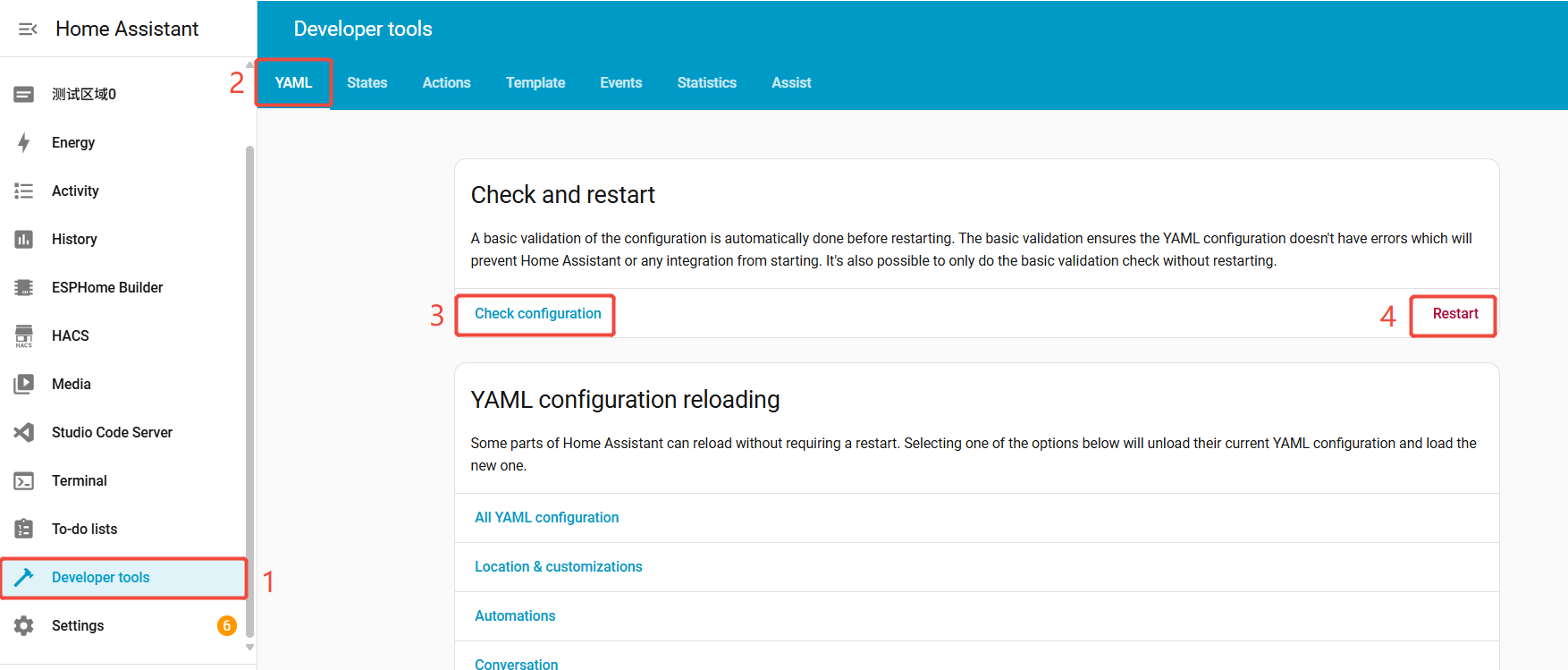

  • 前往 Settings → System → Developer Tools
  • 打开 YAML 选项卡，点击 Check Configuration，如果有效，点击 Restart

6. 将实体添加到您的仪表板​

重启后：

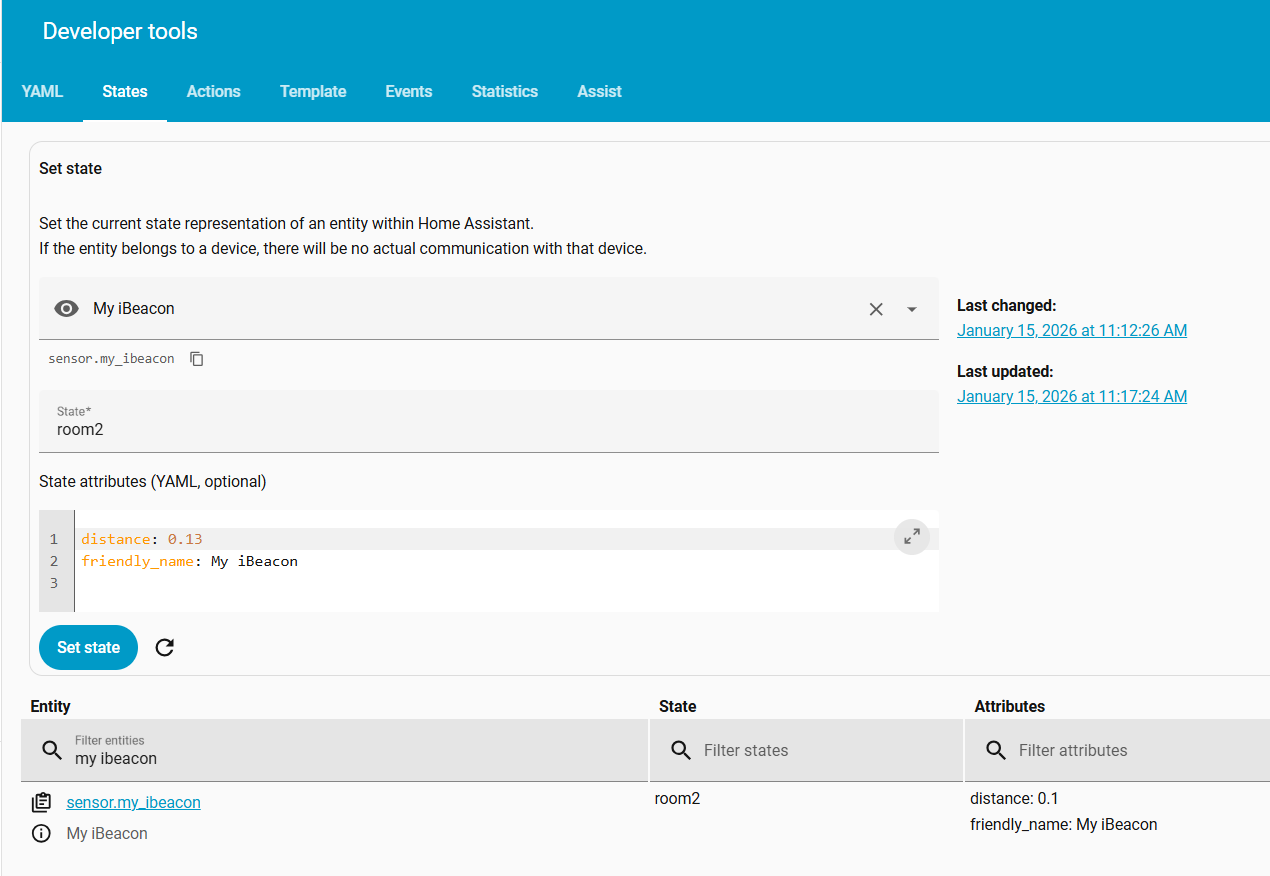

  • 前往 Developer Tools → States

  • 搜索：

    sensor.my_ibeacon

  • 如果实体更新了房间名称，设置就完成了

    传感器初始化可能需要一些时间。如果状态显示 not_home，请耐心等待一段时间。如果长时间后仍然没有状态更新，我们建议使用 MQTT Explorer 检查 ESPresense 是否已离线，或验证您的个人设备是否能够成功扫描。

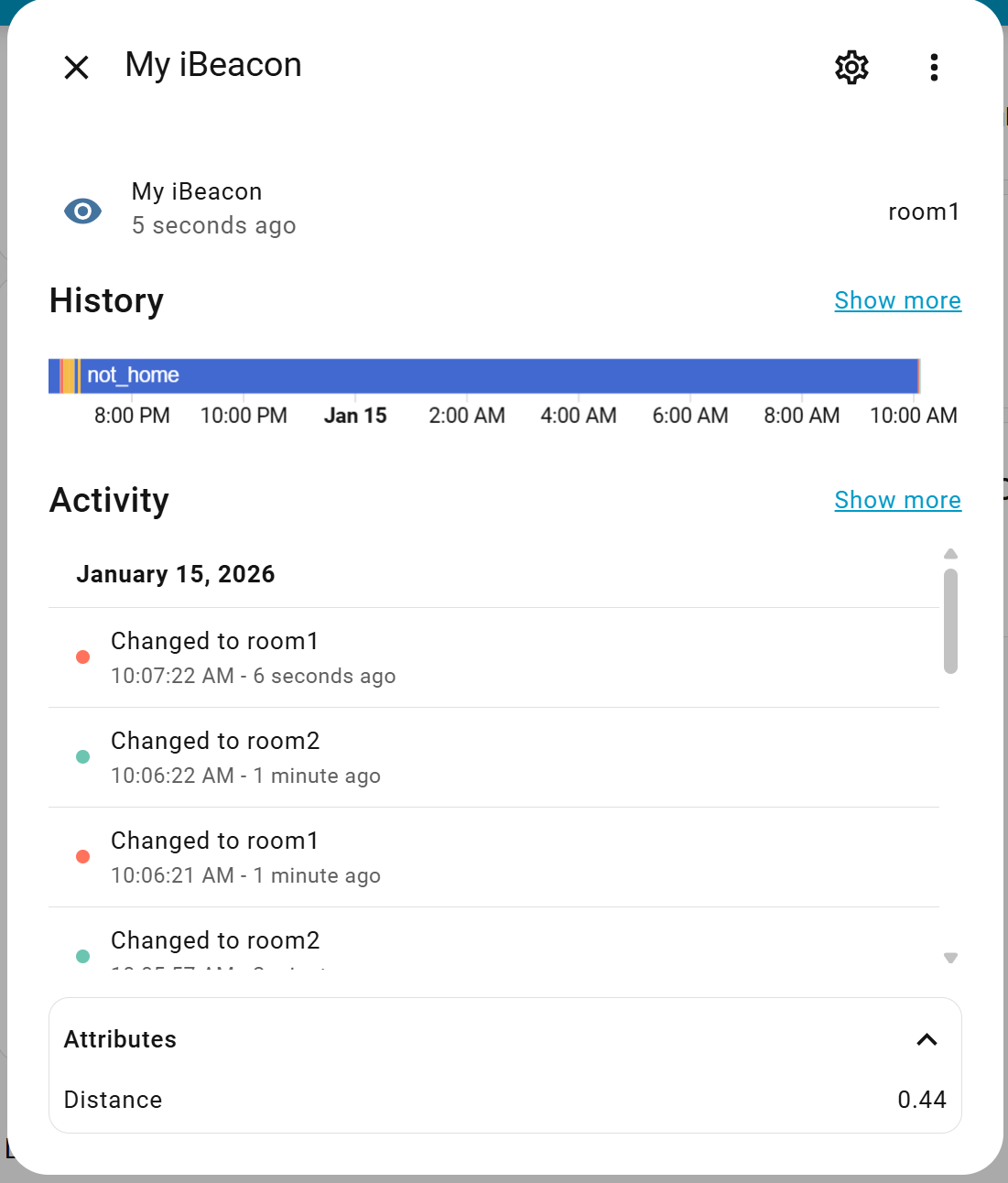

  • 将实体添加到您的 Dashboard
