使用 Arduino 开发 Seeed Studio XIAO nRF54LM20A Sense

本节将引导你完成 Arduino 开发所需的硬件和软件准备。按照以下步骤操作，你将完成开发环境搭建、Arduino IDE 配置，并让你的 XIAO 开发板做好编程准备。完成设置后，你可以快速构建、上传并测试提供的示例草图。

入门指南

硬件准备

你需要准备以下物品：

1 x Seeed Studio XIAO nRF54LM20A Sense
1 x 电脑
1 x USB Type-C 线缆

Seeed Studio XIAO nRF54LM20A Sense

立即获取 🖱️

软件

XIAO nRF54LM20A 支持使用 Arduino IDE 进行开发。开始之前，请先安装并配置 Arduino IDE。

tip

如果你是第一次使用 Arduino，我们强烈建议你参考文档 Getting Started with Arduino。

步骤 1. 根据你的操作系统下载并安装稳定版本的 Arduino IDE。

Download Arduino IDE
步骤 2. 启动 Arduino 应用程序。
步骤 3. 打开 Arduino IDE > Settings，找到 Additional Boards Manager URLs，并添加以下 URL：

https://raw.githubusercontent.com/lolren/nrf54-arduino-core/main/package_nrf54l15clean_index.json

步骤 4. 进入 Tools > Board > Boards Manager，搜索 nRF54L15 Boards 并安装。

步骤 5. 连接开发板后，在 Arduino IDE 中选择以下开发板：

Tools > Board > nRF54L15 Boards > XIAO nRF54LM20A

上传程序

下面的示例使用一个简单的闪烁程序。

步骤 1. 选择 Blink 示例代码进行测试。

步骤 2. 点击 Upload 编译并上传草图。

效果演示：

上传程序并按下复位按钮后，L 指示灯将以 1 秒的间隔闪烁。

数字

数字引脚通常通过在高、低逻辑电平之间切换来控制外部传感器和执行器。本节使用 Grove Button 和 Grove Buzzer 搭配 Grove Base for XIAO，演示在 XIAO nRF54LM20A 上进行基本的数字输入和输出。

硬件准备

Seeed Studio XIAO nRF54LM20A Sense	Seeed Studio Grove Base for XIAO	Grove - Piezo Buzzer	Grove - Button

立即获取 🖱️	立即获取 🖱️	立即获取 🖱️	立即获取 🖱️

软件准备

根据 XIAO nRF54LM20A 的引脚定义，D0 / P1.00 可用于连接 Grove Button，D1 / P1.31 可用于连接 Grove Buzzer。

tip

关于 XIAO nRF54LM20A 的引脚定义，请点击 XIAO nRF54LM20A Pin List 查看详情。

新建一个 Arduino 草图并上传以下代码。

#define BUTTON_PIN 0
#define BUZZER_PIN 1

int last_val = LOW;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    delay(10);
  }

  Serial.println("=== Grove Button + Buzzer (Digital Mode) ===");

  pinMode(BUTTON_PIN, INPUT);

  pinMode(BUZZER_PIN, OUTPUT);
  digitalWrite(BUZZER_PIN, LOW);

  Serial.println("Button:  D0 (input)");
  Serial.println("Buzzer:  D1 (output)");
  Serial.println("Press the button to turn on the buzzer...");
}

void loop() {
  int val = digitalRead(BUTTON_PIN);

  digitalWrite(BUZZER_PIN, val);

  if (val != last_val) {
    Serial.print("Button ");
    Serial.print(val ? "PRESSED " : "released");
    Serial.print(" -> Buzzer ");
    Serial.println(val ? "ON" : "OFF");

    last_val = val;
  }

  delay(10);
}

结果

上传草图后，按下按钮，蜂鸣器会发声，同时串口监视器会打印按钮和蜂鸣器的状态。

tip

将串口监视器的波特率设置为 115200。

PWM

PWM 会在固定频率下输出定时数字波形，并通过改变占空比来近似模拟控制信号。它通常用于舵机角度控制、LED 亮度调节、电机转速控制等需要平滑输出控制的应用。

硬件准备

Seeed Studio XIAO nRF54LM20A Sense	Seeed Studio Grove Base for XIAO	Grove - Servo

立即获取 🖱️	立即获取 🖱️	立即获取 🖱️

软件准备

根据 XIAO nRF54LM20A 的引脚分布，D0 / P1.00 可以用作 Grove Servo 的 PWM 控制引脚。

tip

关于 XIAO nRF54LM20A 的引脚分布，点击 XIAO nRF54LM20A Pin List 查看详情。

新建一个 Arduino 草稿（sketch），实现 PWM 舵机控制，并配置 PWM 周期等参数。

#include <Arduino.h>

#define SERVO_PIN PIN_D0

#define SERVO_FREQ_HZ      50
#define SERVO_PERIOD_US    20000
#define SERVO_MIN_US       500
#define SERVO_MAX_US       2500

#define STEP_FWD_MS        30
#define STEP_RET_MS        30

#define PWM_RESOLUTION     16
#define PWM_MAX_VALUE      65535UL

static void set_angle(int degrees)
{
  if (degrees < 0) degrees = 0;
  if (degrees > 180) degrees = 180;

  uint32_t pulse_us = SERVO_MIN_US +
                      (uint32_t)((uint64_t)degrees *
                                 (SERVO_MAX_US - SERVO_MIN_US) / 180UL);

  uint32_t duty = (uint32_t)((uint64_t)pulse_us *
                             PWM_MAX_VALUE / SERVO_PERIOD_US);

  analogWrite(SERVO_PIN, duty);
}

void setup()
{
  Serial.begin(115200);
  delay(1000);

  Serial.println("=== boot ===");
  Serial.println("Servo control started on P1.0 / PIN_D0");

  pinMode(SERVO_PIN, OUTPUT);

  analogWriteResolution(PWM_RESOLUTION);
  analogWritePinFrequency(SERVO_PIN, SERVO_FREQ_HZ);

  set_angle(0);
  delay(500);
}

void loop()
{
  for (int a = 0; a <= 180; a++) {
    set_angle(a);

    Serial.print("Angle: ");
    Serial.print(a);
    Serial.println(" deg");

    delay(STEP_FWD_MS);
  }

  for (int a = 180; a >= 0; a--) {
    set_angle(a);

    Serial.print("Angle: ");
    Serial.print(a);
    Serial.println(" deg");

    delay(STEP_RET_MS);
  }
}

结果

上传草稿后，舵机会以大约每秒 33 度的速度从 0° 旋转到 180°，然后再旋转回 0°。

同时，当前舵机角度会通过 USB 串口打印输出。

模拟量

模拟输入基于模数转换器（ADC），它将来自外部传感器的连续电压转换为数字值。原始 ADC 数值随后可以映射为实际测量量，例如土壤湿度、电池电压或温度。

硬件准备

Seeed Studio XIAO nRF54LM20A Sense	Seeed Studio Grove Base for XIAO	Grove - Capacitive Soil Moisture Sensor

立即获取 🖱️	立即获取 🖱️	立即获取 🖱️

软件准备

根据 XIAO nRF54LM20A 的引脚分布，A0 / P1.00 可以用作模拟输入引脚。

tip

关于 XIAO nRF54LM20A 的引脚分布，点击 XIAO nRF54LM20A Pin List 查看详情。

新建一个 Arduino 草稿，从 A0 / P1.00 读取模拟值，并通过 USB 串口每 500 ms 打印一次原始 ADC 数值。

#include <Arduino.h>

#define ADC_PIN A0

void setup()
{
  Serial.begin(115200);
  delay(1000);

  Serial.println("ADC demo - XIAO nRF54LM20A Arduino");
  Serial.println("Reading analog input on P1.00 / AIN0 / A0");

  analogReadResolution(12);
}

void loop()
{
  int raw = analogRead(ADC_PIN);

  Serial.print("ADC raw: ");
  Serial.println(raw);

  delay(500);
}

结果

烧录程序后，将 Grove-Capacitive Soil Moisture Sensor 插入家用盆栽植物中。

在电脑上打开串口助手，观察输出数值。

tip

电压参考读数表

状态	传感器输出电压	预期 ADC 原始数值
空气中（干燥）	~2.0–2.4V	~3400–4095
潮湿土壤中	~1.3–1.8V	~2200–3000
完全浸没在水中	~0.8–1.2V	~1365–2048

caution

由于元器件存在个体差异，不同模块在相同环境下的测量结果可能会有所不同。

UART

通用异步收发器（UART）是一种标准的异步串行协议。它不需要共享时钟，双方设备使用相同配置的波特率进行通信。通过 TX 与 RX 交叉连接并共地，UART 为控制台日志、模块调试和低带宽点对点通信提供了一种简单的全双工链路。

硬件准备

Seeed Studio XIAO nRF54LM20A Sense	USB to TTL Converter

立即获取 🖱️	立即获取 🖱️

软件准备

根据 XIAO nRF54LM20A 的引脚分布，D6 / P1.08 和 D7 / P1.09 可以用作外部 UART 通信的 TX 和 RX 引脚。

tip

关于 XIAO nRF54LM20A 的引脚分布，点击 XIAO nRF54LM20A Pin List 查看详情。

新建一个 Arduino 草稿。该示例通过外部 UART 发送启动消息，回显接收到的字符，并周期性打印心跳消息。

Arduino 草稿

#include <Arduino.h>

#define RX_BUF_SIZE 128
#define TX_BUF_SIZE 256
#define HEARTBEAT_INTERVAL_MS 5000

static char rx_buf[RX_BUF_SIZE];
static size_t rx_buf_pos = 0;
static char tx_buf[TX_BUF_SIZE];

static uint32_t heartbeat_count = 0;
static unsigned long last_heartbeat = 0;

static void uart_send_string(const char *str)
{
  Serial1.print(str);
}

static void handle_complete_line()
{
  rx_buf[rx_buf_pos] = '\0';

  if (rx_buf_pos > 0) {
    Serial.print("Received: ");
    Serial.println(rx_buf);

    uart_send_string("\r\nYou sent: ");
    uart_send_string(rx_buf);
  }

  uart_send_string("\r\n");
  rx_buf_pos = 0;
  memset(rx_buf, 0, sizeof(rx_buf));
}

static void process_rx_byte(char c)
{
  static bool last_was_cr = false;

  if (c == '\r' || c == '\n') {
    if (c == '\n' && last_was_cr) {
      last_was_cr = false;
      return;
    }

    uart_send_string("\r\n");
    handle_complete_line();
    last_was_cr = (c == '\r');
    return;
  }

  last_was_cr = false;

  Serial1.write(c);

  if (rx_buf_pos < RX_BUF_SIZE - 1) {
    rx_buf[rx_buf_pos++] = c;
    return;
  }

  uart_send_string("\r\n[Warning] Input too long, buffer cleared.\r\n");
  rx_buf_pos = 0;
  memset(rx_buf, 0, sizeof(rx_buf));
}

void setup()
{
  Serial.begin(115200);
  delay(1000);

  Serial.println("========================================");
  Serial.println("  UART demo for XIAO nRF54LM20A");
  Serial.println("========================================");

  Serial1.begin(115200);

  uart_send_string("\r\n");
  uart_send_string("========================================\r\n");
  uart_send_string("  UART demo for XIAO nRF54LM20A\r\n");
  uart_send_string("========================================\r\n");
  uart_send_string("\r\n");
  uart_send_string("Pin Configuration:\r\n");
  uart_send_string("  TX: P1.08 / D6\r\n");
  uart_send_string("  RX: P1.09 / D7\r\n");
  uart_send_string("  Baud Rate: 115200\r\n");
  uart_send_string("\r\n");
  uart_send_string("Type something and press Enter to see it echoed.\r\n");
  uart_send_string("\r\n");

  Serial.println("UART demo started. Waiting for data...");
  Serial.println("Connect USB-TTL RX to D6/TX, TX to D7/RX, and GND to GND.");

  last_heartbeat = millis();
}

void loop()
{
  while (Serial1.available() > 0) {
    char c = (char)Serial1.read();
    process_rx_byte(c);
  }

  unsigned long now = millis();
  if (now - last_heartbeat >= HEARTBEAT_INTERVAL_MS) {
    last_heartbeat = now;
    heartbeat_count++;

    snprintf(tx_buf, sizeof(tx_buf),
             "\r\n[Heartbeat #%lu] UART running...\r\n",
             (unsigned long)heartbeat_count);

    uart_send_string(tx_buf);

    Serial.print("Heartbeat #");
    Serial.print(heartbeat_count);
    Serial.println(" sent");
  }

  delay(10);
}

结果

按照下表顺序进行接线

XIAO nRF54LM20A	CH340
VBUS	5V
GND	GND
P1.08 - TX	RX
P1.09 - RX	TX

在电脑上打开串口监控软件。外部 UART 会在启动时打印已配置的引脚信息。默认情况下，会周期性打印字符串 [Heartbeat #number] UART running...。如果你在外部串口工具中输入字符并按下回车，开发板会回显接收到的整行数据。

I2C

I2C 是一种同步、半双工通信协议，使用两根线：SDA 用于数据，SCL 用于时钟。多个设备可以通过地址共享同一总线，使得 I2C 成为传感器、IMU、温湿度模块和小型 OLED 显示屏的常见选择。

硬件准备

Seeed Studio XIAO nRF54LM20A Sense	Seeed Studio Expansion Board Base for XIAO

立即获取 🖱️	立即获取 🖱️

软件准备

根据 XIAO nRF54LM20A 的引脚分布，D4 / P1.03 和 D5 / P1.07 可以配置为 I2C 的 SDA 和 SCL 引脚。

tip

关于 XIAO nRF54LM20A 的引脚分布，点击 XIAO nRF54LM20A Pin List 查看详情。

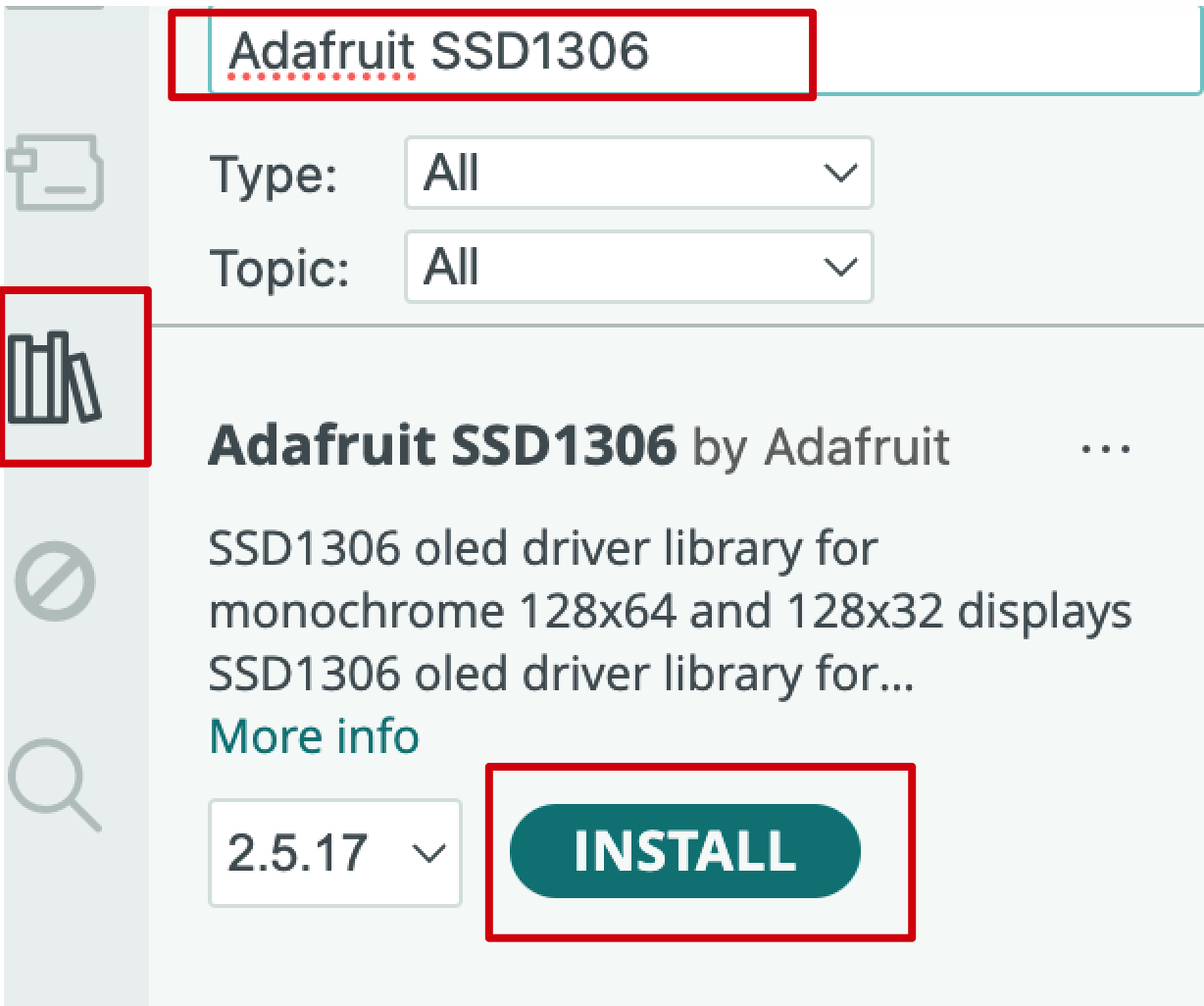

通过 Arduino IDE > Tools > Manage Libraries... 安装以下库：

Adafruit SSD1306
Adafruit GFX Library
Adafruit BusIO

新建一个 Arduino 草稿，用于初始化 OLED 并显示文本。

Arduino 草稿

#include <Arduino.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define OLED_W 128
#define OLED_H 64
#define OLED_ADDR 0x3C
#define OLED_RESET -1

#define OLED_SDA PIN_D4
#define OLED_SCL PIN_D5

Adafruit_SSD1306 display(OLED_W, OLED_H, &Wire, OLED_RESET);

void setup() {
  Serial.begin(115200);
  delay(1000);

  Serial.println("SSD1306 OLED test with pull-ups");

  Wire.setPins(OLED_SDA, OLED_SCL);
  Wire.begin();
  Wire.setClock(100000);

  pinMode(OLED_SDA, INPUT_PULLUP);
  pinMode(OLED_SCL, INPUT_PULLUP);
  delay(20);

  Serial.print("SDA idle = ");
  Serial.println(digitalRead(OLED_SDA));
  Serial.print("SCL idle = ");
  Serial.println(digitalRead(OLED_SCL));

  if (!display.begin(SSD1306_SWITCHCAPVCC, OLED_ADDR, true, false)) {
    Serial.println("SSD1306 init failed");
    while (1) {
      delay(1000);
    }
  }

  Serial.println("SSD1306 init OK");

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);

  display.setCursor(28, 20);
  display.println("Hello XIAO");

  display.setCursor(24, 36);
  display.println("nRF54LM20A");

  display.display();
}

void loop() {
}

结果

程序运行后，文本 Hello XIAO nRF54LM20A 将显示在 OLED 上，同时初始化状态会通过 USB 串口打印出来。

SPI

SPI 是一种高速、同步、全双工通信协议。它使用专用的 SCLK 线进行定时，MOSI 和 MISO 线进行数据传输，以及 CS/SS 线选择目标设备。由于 SPI 能以简单的硬件实现高吞吐量，因此被广泛用于闪存、SD 卡、高刷新率显示屏和高速传感器。

硬件准备

Seeed Studio XIAO nRF54LM20A Sense	Round Display for Seeed Studio XIAO

立即获取 🖱️	立即获取 🖱️

软件准备

tip

关于 XIAO nRF54LM20A 的引脚分布，点击 XIAO nRF54LM20A Pin List 查看详情。

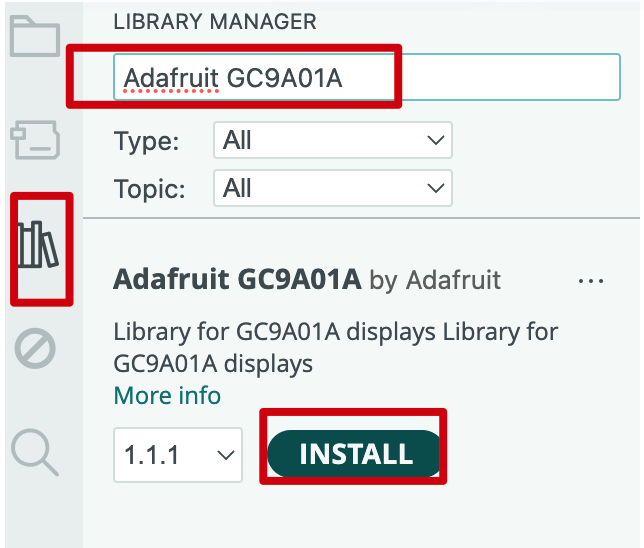

通过 Arduino IDE > Tools > Manage Libraries... 安装以下库：

Adafruit GC9A01A
Adafruit GFX Library
Adafruit BusIO

新建一个 Arduino 草稿，并编写纯色填充屏幕的逻辑。

Arduino 草稿

#include <Arduino.h>
#include <Adafruit_GFX.h>
#include <Adafruit_GC9A01A.h>

#define TFT_CS    PIN_D1
#define TFT_DC    PIN_D3
#define TFT_MOSI  PIN_D10
#define TFT_SCLK  PIN_D8
#define TFT_RST   -1
#define TFT_BL    PIN_D6

#define LCD_W  240
#define LCD_H  240

#define COLOR_BLACK   0x0000U
#define COLOR_WHITE   0xFFFFU
#define COLOR_RED     0xF800U
#define COLOR_GREEN   0x07E0U
#define COLOR_BLUE    0x001FU
#define COLOR_YELLOW  0xFFE0U
#define COLOR_CYAN    0x07FFU
#define COLOR_MAGENTA 0xF81FU
#define COLOR_ORANGE  0xFD20U

Adafruit_GC9A01A tft(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST);

static void fill_screen(uint16_t color)
{
  tft.fillScreen(color);
}

static void demo_solid_colors()
{
  static const uint16_t colors[] = {
    COLOR_RED, COLOR_ORANGE, COLOR_YELLOW,
    COLOR_GREEN, COLOR_CYAN, COLOR_BLUE, COLOR_MAGENTA,
  };

  static const char *names[] = {
    "RED", "ORANGE", "YELLOW", "GREEN", "CYAN", "BLUE", "MAGENTA",
  };

  for (int i = 0; i < 7; i++) {
    Serial.print("Solid: ");
    Serial.println(names[i]);

    fill_screen(colors[i]);
    delay(600);
  }
}

static void demo_color_bars()
{
  static const uint16_t bar_colors[] = {
    COLOR_RED, COLOR_ORANGE, COLOR_YELLOW,
    COLOR_GREEN, COLOR_BLUE, COLOR_MAGENTA,
  };

  const int BAR_W = LCD_W / 6;

  for (int i = 0; i < 6; i++) {
    tft.fillRect(i * BAR_W, 0, BAR_W, LCD_H, bar_colors[i]);
  }

  Serial.println("Color bars");
  delay(2000);
}

void setup()
{
  Serial.begin(115200);
  delay(1000);

  Serial.println("GC9A01 demo - XIAO nRF54LM20A Arduino");

  pinMode(TFT_BL, OUTPUT);
  digitalWrite(TFT_BL, HIGH);

  tft.begin();
  tft.setRotation(0);
  tft.fillScreen(COLOR_BLACK);

  Serial.println("Display ready, starting demo loop");
}

void loop()
{
  demo_solid_colors();
  demo_color_bars();
}

结果

上传草稿后，程序会按红、橙、黄、绿、青、蓝、品红的顺序刷新屏幕，然后显示彩色条纹图案。

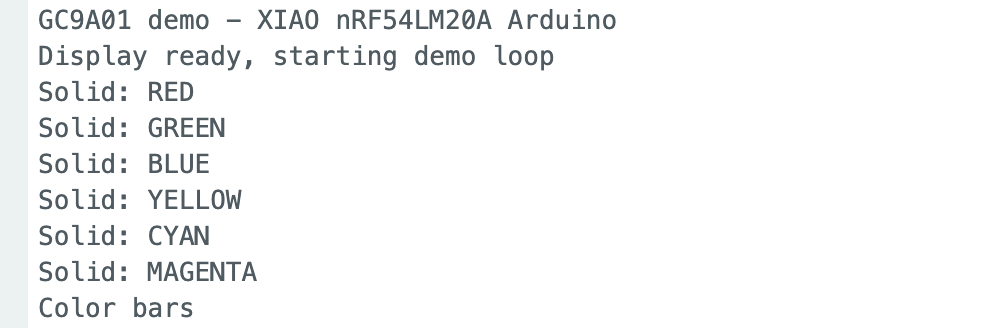

串口监视器输出如下所示：

特别鸣谢

特别感谢 lolren 为 XIAO nRF54LM20A 贡献 Arduino 适配。其代码和 README 清晰且非常有帮助。如果你想进一步了解如何在 Arduino 中使用 XIAO nRF54LM20A，请参考下面的 GitHub 链接。

技术支持与产品讨论

感谢你选择我们的产品！我们将为你提供多种支持，以确保你在使用我们产品的过程中尽可能顺利。我们提供多种沟通渠道，以满足不同的偏好和需求。

入门指南​

硬件准备​

软件​

上传程序​

数字​

硬件准备​

软件准备​

结果​

PWM​

硬件准备​

软件准备​

结果​

模拟量​

硬件准备​

软件准备​

结果​

UART​

硬件准备​

软件准备​

结果​

I2C​

硬件准备​

软件准备​

结果​

SPI​

硬件准备​

软件准备​

结果​

特别鸣谢​

技术支持与产品讨论​

入门指南

硬件准备

软件

上传程序

数字

硬件准备

软件准备

结果

PWM

硬件准备

软件准备

结果

模拟量

硬件准备

软件准备

结果

UART

硬件准备

软件准备

结果

I2C

硬件准备

软件准备

结果

SPI

硬件准备

软件准备

结果

特别鸣谢

技术支持与产品讨论
