Pantalla ePaper EE04 funcionando con ESPHome para Home Assistant


Obtener Uno Ahora 🖱️

Introducción a Home Assistant​

Home Assistant es una potente plataforma de automatización del hogar de código abierto que te permite controlar y monitorear tus dispositivos domésticos inteligentes desde una interfaz única y unificada. Actúa como el centro de control de tu hogar inteligente, permitiéndote automatizar rutinas, monitorear sensores y crear un espacio de vida más inteligente.

¿Por qué Home Assistant?​

  • Control Local: A diferencia de muchas soluciones basadas en la nube, Home Assistant se ejecuta localmente en tu red, asegurando que tus datos permanezcan privados y que tus automatizaciones funcionen incluso sin acceso a internet.

  • Amplio Soporte de Dispositivos: Home Assistant se integra con miles de diferentes dispositivos y servicios domésticos inteligentes, haciéndolo altamente versátil y preparado para el futuro.

  • Automatización Potente: Crea reglas de automatización sofisticadas que pueden responder a varios disparadores como tiempo, estados de dispositivos, lecturas de sensores y más.

  • Panel de Control Personalizable: Diseña tu propia interfaz de usuario para mostrar la información que más te importa.

Aprender Más 🖱️

¿Por qué la pantalla ePaper serie EE04 con Home Assistant?​

La pantalla ePaper EE04 es un excelente compañero para Home Assistant por varias razones:

  1. Eficiencia Energética: La pantalla de papel electrónico solo consume energía al actualizar el contenido, haciéndola perfecta para mostrar información persistente como pronósticos del tiempo, eventos del calendario o estado del sistema.

  2. Visibilidad Clara: A diferencia de las pantallas LCD, las pantallas de papel electrónico son fácilmente legibles en cualquier condición de iluminación, incluyendo luz solar directa, haciéndolas ideales para paneles de control doméstico montados en la pared.

  3. Larga Duración de Batería: Combinada con el modo de sueño profundo, la pantalla puede operar durante meses con una sola carga de batería mientras proporciona información valiosa de un vistazo.

  4. Integración Flexible: A través de ESPHome, la pantalla se integra perfectamente con Home Assistant, permitiéndote mostrar cualquier dato de tu sistema doméstico inteligente en un formato elegante y siempre visible.

Estas ventajas hacen de la pantalla ePaper EE04 una opción ideal para crear una pantalla de información energéticamente eficiente y siempre encendida para tu configuración de Home Assistant.

Integración con ESPHome​

ESPHome es una herramienta de creación de firmware de código abierto específicamente diseñada para dispositivos ESP8266/ESP32. Te permite crear firmware personalizado usando archivos de configuración YAML simples, que luego pueden ser flasheados a tu dispositivo. Para la serie EE04, ESPHome sirve como el middleware esencial que permite la comunicación entre el dispositivo y Home Assistant.

El sistema funciona convirtiendo tu configuración YAML en firmware completamente funcional que se ejecuta en tu dispositivo ESP. Este firmware maneja todas las tareas complejas de conectarse a tu red, comunicarse con Home Assistant y controlar la pantalla ePaper. Cuando se combina con Home Assistant, ESPHome proporciona una plataforma robusta para crear pantallas y controles de automatización del hogar sofisticados.

Exploremos cómo configurarlo y aprovechar al máximo esta pantalla versátil.

Comenzando​

Antes de que comience el contenido del tutorial de este artículo, es posible que necesites tener el siguiente hardware listo.

Materiales Requeridos​

Placa de Pantalla ePaper XIAO EE04Home Assistant Green
Obtener Uno Ahora 🖱️
Obtener Uno Ahora 🖱️

Home Assistant Green es la forma más fácil y centrada en la privacidad de automatizar tu hogar. Ofrece una configuración sin esfuerzo y te permite controlar todos los dispositivos inteligentes con un solo sistema, donde todos los datos se almacenan localmente por defecto. Esta placa se beneficia del próspero ecosistema de Home Assistant y será mejorada cada mes por código abierto.

Recomendamos usar Home Assistant Green como el host de Home Assistant para este tutorial, o puedes usar cualquier host de Home Assistant con un Supervisor.

instalar Home Assistant

También hemos escrito cómo instalar Home Assistant para algunos productos de Seeed Studio, por favor consúltalos.

Si no estás usando un producto de Seeed Studio, también puedes verificar y aprender cómo instalar Home Assistant para otros productos en el sitio web oficial de Home Assistant.

Paso 1. Instalar ESPHome​

note

Si ya has instalado ESPHome, puedes omitir este paso.

El siguiente ejemplo demuestra el proceso usando una pantalla de 7.5 pulgadas. Si usas un tamaño de pantalla diferente, simplemente modifica la configuración del tamaño de pantalla en el código en consecuencia.

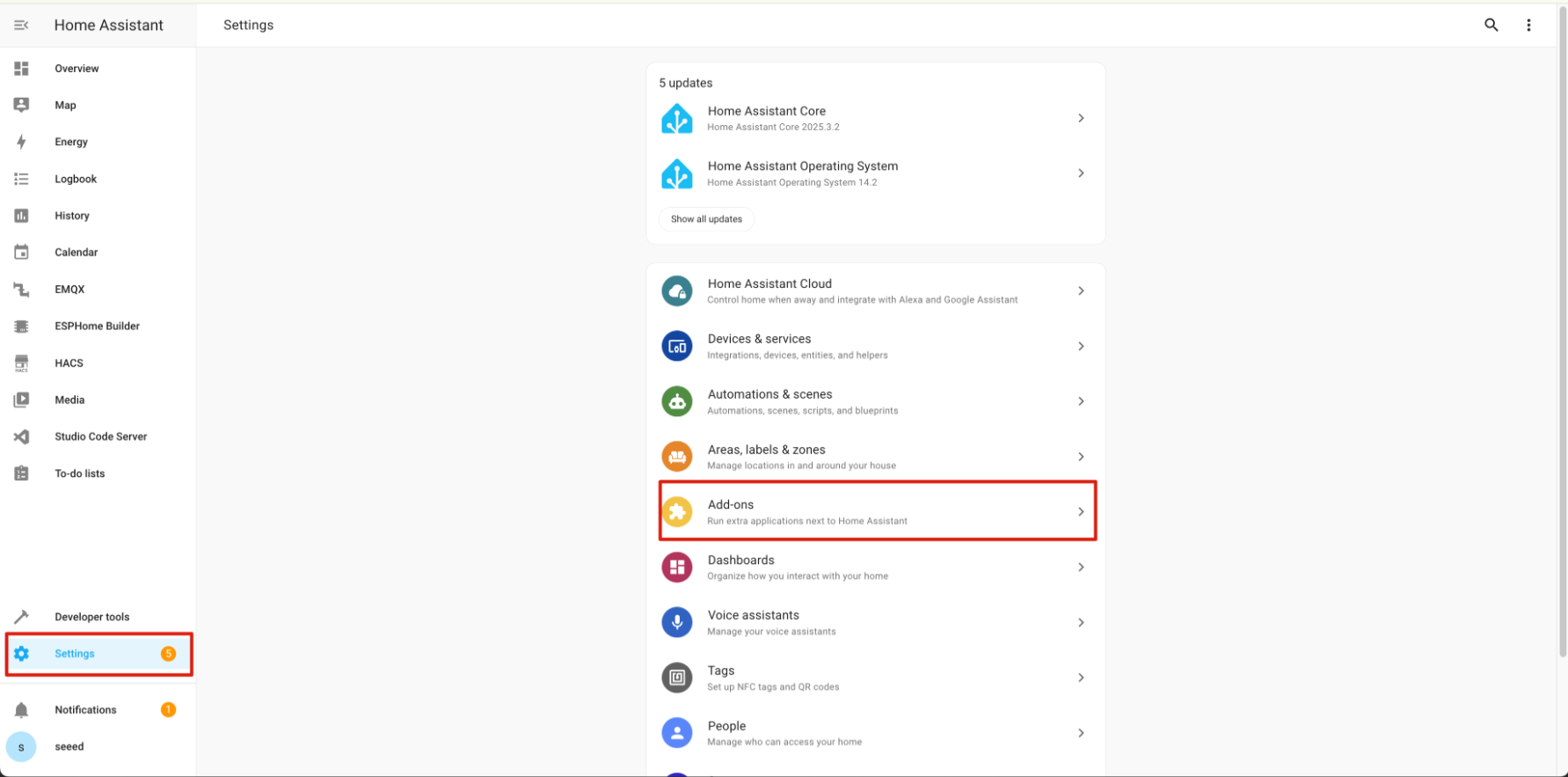

Ve a Settings -> Add-ons -> ADD-ON STORE

Ingresa el término de búsqueda ESPHome.

Haz clic en INSTALL y START.

tip

Si no puedes encontrar ESPHome en la tienda de complementos, asegúrate de estar usando una instalación de Home Assistant que soporte complementos (como Home Assistant OS o instalaciones supervisadas). Para otros tipos de instalación (como Home Assistant Container), es posible que necesites ejecutar el ESPHome Device Builder independientemente usando Docker. Consulta la documentación oficial de ESPHome para más detalles.

Paso 2. Agregar un nuevo dispositivo​

Ve a ESPHome y haz clic en NEW DEVICE.

Dale al dispositivo un nombre que te guste y selecciona ESP32-S3 para el tipo de chip, luego haz clic en SKIP.

Después de crear un nuevo dispositivo, haz clic en EDIT.


Paso 3. Instalar firmware​

Este es un ejemplo muy básico y mostrará "¡Hola Mundo!" en la pantalla.

El propósito principal es mostrarte diferentes formas de instalar firmware en el dispositivo.

Puedes usar este ejemplo copiando el código de abajo y pegándolo después de la línea de código captive_portal en tu archivo Yaml.

tip
  • 4.26 Pulgadas Negro/Blanco
  • 2.13 Pulgadas 122*250 Negro/Blanco/Amarillo/Rojo
  • 2.9 Pulgadas 128*296 Negro/Blanco/Amarillo/Rojo

Estos tipos de pantallas de tinta electrónica aún no son compatibles. Actualizaremos la información relevante en el Wiki en futuras versiones—mantente atento.

Los siguientes son tipos de pantalla con conector de 24 pines:

# define font to display words
font:
  - file: "gfonts://Inter@700"
    id: myFont
    size: 24

# define SPI interface
spi:
  clk_pin: GPIO7
  mosi_pin: GPIO9

display:
  - platform: waveshare_epaper
    id: epaper_display
    model: 1.54inv2
    cs_pin: GPIO44
    dc_pin: GPIO10
    busy_pin: GPIO4
    reset_pin:  GPIO38
    rotation: 0
    update_interval: 300s
    lambda: |-
      it.print(0, 0, id(myFont), "Hello World!");

Los siguientes son tipos de pantalla con conector de 50 pines:

tip

La pantalla de papel electrónico de 7.3 pulgadas requiere ESPHome v10.15 o posterior, ya que el soporte para esta pantalla se agregó en esa versión. La guía de uso detallada se actualizará en el Wiki pronto.

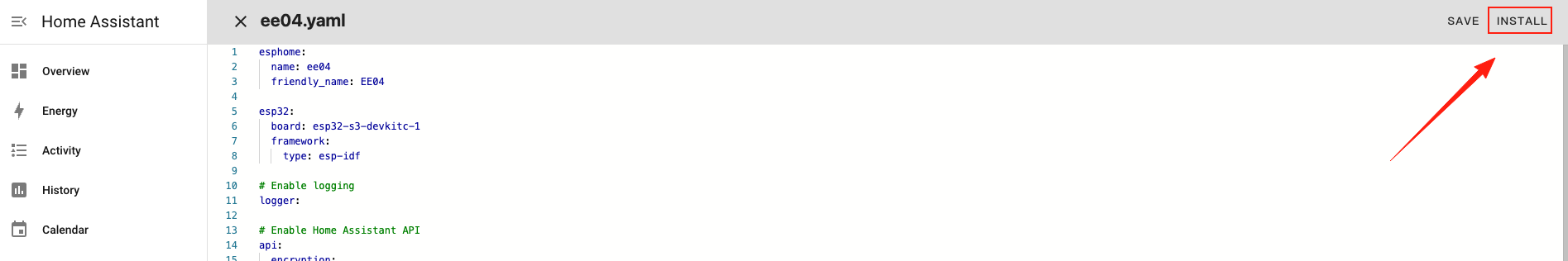

Haz clic en INSTALL para instalar el código en el dispositivo y verás la siguiente imagen.

tip

Si tu Host de Home Assistant (Raspberry PI/Green/Yellow etc.) está lejos de ti, recomendamos usar este método. Puedes instalarlo con la computadora que tengas a mano.

Primero, necesitas hacer clic en Manual download para descargar el firmware compilado.

Abre este sitio web donde subiremos el firmware al panel de papel electrónico.

Regresa a ESPHome para descargar el firmware.

Selecciona Factory format.

Usa un cable USB para conectar el panel de papel electrónico a tu computadora y haz clic en CONNECT.

Selecciona usbmodemxxx (en Windows es COMxxx) y haz clic en connect. ¿Encontraste un problema? Haz clic aquí.

Haz clic en INSTALL y selecciona el firmware que acabas de descargar.

Espera un momento y verás '¡Hola mundo!' en la pantalla ～

Conceptos básicos para dibujar en ESPHome​

Dibujar gráficos simples​

Este código YAML de ejemplo configura la interfaz SPI y la pantalla de papel electrónico de la Serie reTerminal E para un proyecto ESPHome. La sección lambda contiene comandos de dibujo que renderizan formas simples en la pantalla:

  • Dos rectángulos (uno en la posición (10, 10) con tamaño 100x50, y otro en (150, 10) con tamaño 50x50)
  • Un círculo en (250, 35) con un radio de 25
  • Dos rectángulos rellenos (en (10, 80) y (150, 80))
  • Un círculo relleno en (250, 105) con un radio de 25

Puedes usar este ejemplo copiando el código de abajo y pegándolo después de la línea de código captive_portal en tu archivo Yaml.

spi:
  clk_pin: GPIO7
  mosi_pin: GPIO9

display:
  - platform: waveshare_epaper
    id: epaper_display
    model: 1.54inv2
    cs_pin: GPIO44
    dc_pin: GPIO10
    busy_pin: GPIO4
    reset_pin:  GPIO38
    rotation: 0
    update_interval: 300s
    lambda: |-
      it.rectangle(10, 10, 100, 50);
      it.rectangle(150, 10, 50, 50);
      it.circle(250, 35, 25);
      it.filled_rectangle(10, 80, 100, 50);
      it.filled_rectangle(150, 80, 50, 50);
      it.filled_circle(250, 105, 25);
tip

La pantalla de papel electrónico de 7.3 pulgadas requiere ESPHome v10.15 o posterior, ya que el soporte para esta pantalla se agregó en esa versión. La guía de uso detallada se actualizará en el Wiki pronto.

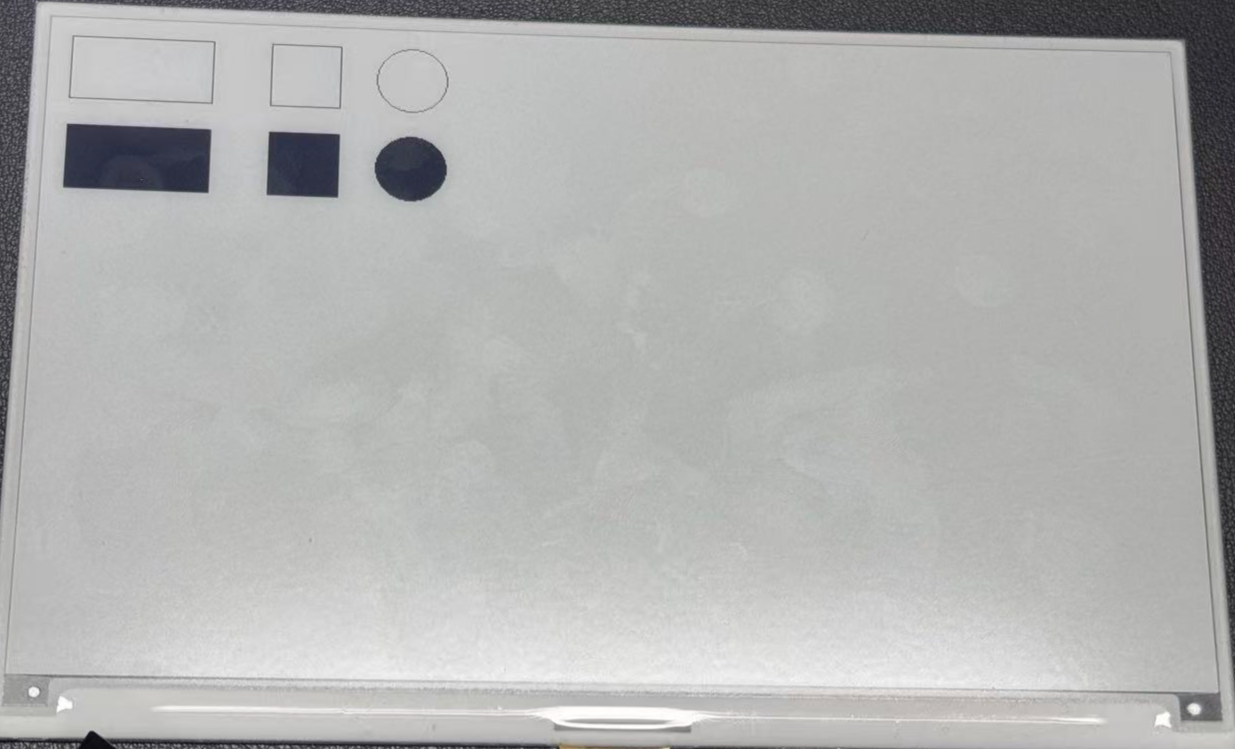

Cuando veas la retroalimentación como en la siguiente imagen, significa que el código se está ejecutando correctamente.

Debido a las limitaciones de espacio, no elaboraremos demasiado sobre los métodos de dibujo y principios de otros patrones. Si es necesario, se recomienda al lector leer ESPHome en esta parte de ejemplos detallados.

Obteniendo valores de Home Assistant para mostrar​

Para mostrar datos meteorológicos en tu dispositivo EE04 ePaper Display, necesitarás acceder a datos de temperatura, condiciones meteorológicas y velocidad del viento desde Home Assistant. La integración Open-Meteo proporciona datos meteorológicos confiables que se pueden acceder a través de Developer Tools.

Instalando la Integración Open-Meteo​

Paso 1. Abre tu panel de Home Assistant y navega a Settings → Devices & Services.

Paso 2. Haz clic en el botón Add Integration en la esquina inferior derecha.

Paso 3. Busca "Open-Meteo" y selecciónalo de la lista.

Paso 4. Sigue el asistente de configuración para establecer tu ubicación y unidades preferidas.

Paso 5. Una vez instalada, la integración Open-Meteo creará varias entidades relacionadas con el clima en tu instancia de Home Assistant.

Accediendo a Datos Meteorológicos en Developer Tools​

Después de instalar la integración Open-Meteo, puedes acceder a los datos meteorológicos a través de Developer Tools:

Paso 1. En tu panel de Home Assistant, navega a Developer Tools → States.

Paso 2. En el cuadro de filtro, escribe weather para encontrar la entidad principal del clima.

Paso 3. Haz clic en la entidad para ver todos los atributos disponibles. Los atributos clave del clima incluyen:

  • temperature: Temperatura actual (en tus unidades configuradas)
  • wind_bearing: Dirección del viento
  • wind_speed: Velocidad del viento

Usando Datos Meteorológicos en ESPHome​

Para usar estos datos meteorológicos en tu configuración ESPHome para el EE04 ePaper Display, necesitarás configurar una conexión API de Home Assistant en tu configuración YAML de ESPHome:

# Example ESPHome configuration to retrieve weather data
# Get info from HA, as string format
text_sensor:
  - platform: homeassistant
    entity_id: weather.home
    id: myWeather
    internal: true
  - platform: homeassistant
    entity_id: weather.home
    id: myTemperature
    attribute: "temperature"
    internal: true

# Get info from HA, as float format
sensor:
  - platform: homeassistant
    entity_id: weather.home
    id: myWindBearing
    attribute: "wind_bearing"
    internal: true

Esta configuración crea entidades de sensores en tu dispositivo ESPHome que extraen datos de la integración meteorológica de Home Assistant. Luego puedes usar estos sensores para actualizar tu pantalla reTerminal E Series ePaper Display con la información meteorológica actual.

tip

Para datos de pronóstico, necesitarás usar las entidades weather.open_meteo_forecast que contienen valores predichos para días futuros.

Finalmente, agrega el código para la sección de pantalla para usar estos valores anteriores. El código completo es el siguiente:

# Example ESPHome configuration to retrieve weather data
# Get info from HA, as string format
text_sensor:
  - platform: homeassistant
    entity_id: weather.home
    id: myWeather
    internal: true
  - platform: homeassistant
    entity_id: weather.home
    id: myTemperature
    attribute: "temperature"
    internal: true

# Get info from HA, as float format
sensor:
  - platform: homeassistant
    entity_id: weather.home
    id: myWindBearing
    attribute: "wind_bearing"
    internal: true

font:
  - file: "gfonts://Inter@700"
    id: myFont
    size: 24

# define SPI interface
spi:
  clk_pin: GPIO7
  mosi_pin: GPIO9

display:
  - platform: waveshare_epaper
    id: epaper_display
    model: 7.50inv2
    cs_pin: GPIO44
    dc_pin: GPIO10
    reset_pin:
      number: GPIO38
      inverted: false
    busy_pin:
      number: GPIO4
      inverted: true
    update_interval: 300s
    lambda: |-
      //print info in log
      ESP_LOGD("epaper", "weather: %s", id(myWeather).state.c_str());
      ESP_LOGD("epaper", "temperature: %s", id(myTemperature).state.c_str());
      ESP_LOGD("epaper", "pressure: %.1f", id(myWindBearing).state);
      //display info in epaper screen
      it.printf(100, 100, id(myFont), "%s", id(myWeather).state.c_str());
      it.printf(100, 150, id(myFont), "%s", id(myTemperature).state.c_str());
      it.printf(100, 200, id(myFont), "%.1f", id(myWindBearing).state);
tip

La pantalla de papel electrónico de 7.3 pulgadas requiere ESPHome v10.15 o posterior, ya que el soporte para esta pantalla se agregó en esa versión. La guía de uso detallada se actualizará en el Wiki pronto.

Después de compilar el código anterior y subirlo a tu dispositivo, es posible que primero veas NaN mostrado en la pantalla, por favor no te preocupes, esto es normal. Esto se debe a que el dispositivo aún no ha sido agregado al entorno de Home Assistant, por lo que reTerminal aún no ha podido adquirir datos de Home Assistant. Solo necesitamos seguir los pasos a continuación para agregar el dispositivo.

Agregando la Pantalla ePaper EE04 a Home Assistant​

Paso 1. Después de flashear tu dispositivo, regresa a Home Assistant y navega a Settings → Devices & Services.

Paso 3. Home Assistant debería descubrir automáticamente tu dispositivo EE04 ePaper Display a través de mDNS. Si aparece en la sección de dispositivos descubiertos, haz clic en Configure para agregarlo.


Paso 4. Si el dispositivo no se descubre automáticamente, haz clic en Add Integration y busca "ESPHome".

Paso 5. Ingresa la dirección IP de tu dispositivo EE04 ePaper Display y la clave de cifrado API si configuraste una.

Paso 6. Una vez conectado, tu EE04 ePaper Display aparecerá como un dispositivo en Home Assistant con todos sus sensores y componentes disponibles.


note

El programa puede tomar de 2 a 3 minutos desde la finalización de la grabación hasta la visualización final.

Aquí está el contenido mejorado de la Demo 3 con formato mejorado, ubicación de imágenes y descripciones adicionales:

Dibujando fuentes TrueType​

Este ejemplo demuestra cómo mostrar iconos personalizados en tu EE04 ePaper Display usando fuentes TrueType. Los iconos de Material Design proporcionan una amplia gama de símbolos escalables perfectos para pantallas de papel electrónico.

Instalando Herramientas Requeridas​

Paso 1. Primero, necesitamos instalar el complemento Studio Code Server para gestionar archivos. Navega a la tienda de complementos de Home Assistant, busca Studio Code Server y haz clic en él.

Paso 2. Haz clic en INSTALL y espera a que se complete la instalación. Una vez instalado, haz clic en START para lanzar el editor.

Configurando Fuentes de Iconos​

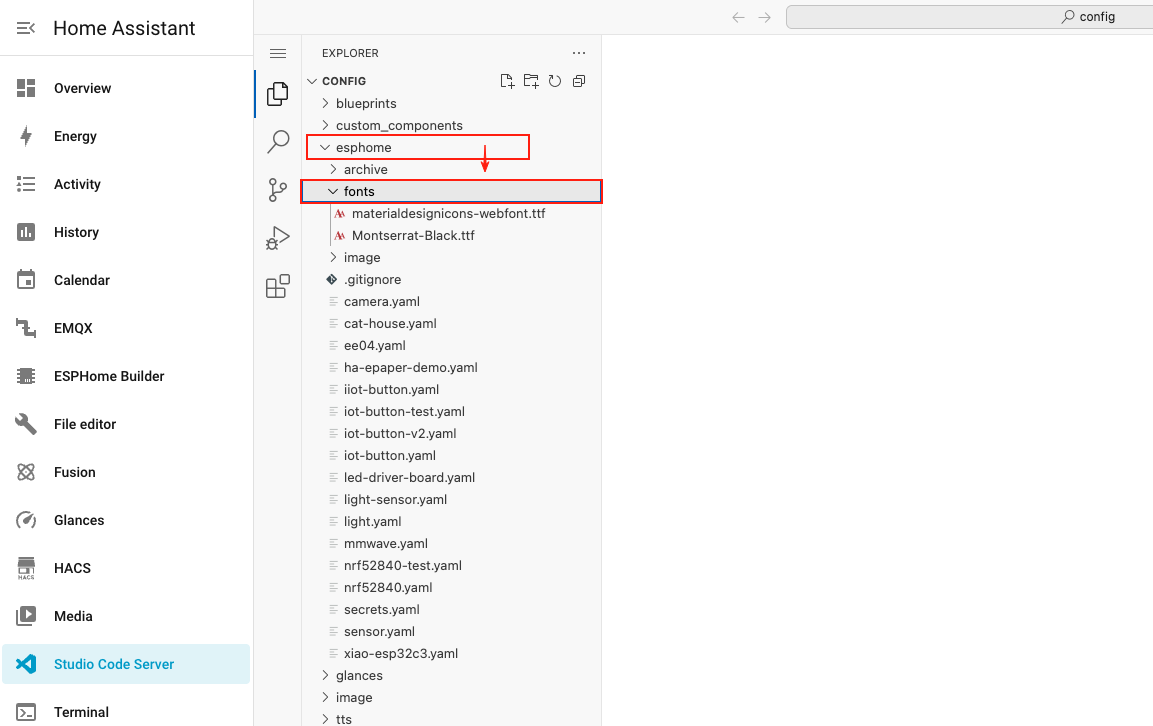

Paso 3. Crea una nueva carpeta llamada fonts en tu directorio de configuración de ESPHome. Esta carpeta almacenará los archivos de fuente TrueType necesarios para mostrar iconos.

Paso 4. Descarga el archivo de fuente de Material Design Icons haciendo clic en el botón de abajo y extrae el contenido.

Paso 5. Sube el archivo de fuente descargado (materialdesignicons-webfont.ttf) a la carpeta fonts que creaste anteriormente.

Configurando ESPHome para Iconos​

Paso 6. Agrega el siguiente código a tu archivo de configuración de ESPHome después de la sección captive_portal. Este código define dos tamaños de fuente para iconos y configura la pantalla para mostrar iconos del clima.

# define font to display words
font:
  - file: 'fonts/materialdesignicons-webfont.ttf'  # Path to the font file
    id: font_mdi_large
    size: 200        # Large icon size
    glyphs: &mdi-weather-glyphs
      - "\U000F0595" # weather-cloudy icon
      - "\U000F0592" # weather-hail icon
  - file: 'fonts/materialdesignicons-webfont.ttf'
    id: font_mdi_medium   # Medium icon size
    size: 40
    glyphs: *mdi-weather-glyphs

# define SPI interface
spi:
  clk_pin: GPIO7
  mosi_pin: GPIO9

display:
  - platform: waveshare_epaper
    id: epaper_display
    model: 1.54inv2
    cs_pin: GPIO44
    dc_pin: GPIO10
    reset_pin:
      number: GPIO38
      inverted: false
    busy_pin:
      number: GPIO4
      inverted: true
    update_interval: 300s
    lambda: |-
      it.printf(100, 200, id(font_mdi_medium), TextAlign::CENTER, "\U000F0595");
      it.printf(400, 200, id(font_mdi_large), TextAlign::CENTER, "\U000F0592");
tip

La pantalla de papel electrónico de 7.3 pulgadas requiere ESPHome v10.15 o posterior, ya que el soporte para esta pantalla se agregó en esa versión. La guía de uso detallada se actualizará en el Wiki pronto.

note

  1. La sección glyphs define qué iconos cargar desde el archivo de fuente. Cargar solo los iconos que necesitas ahorra memoria en tu dispositivo.

  2. El programa puede tardar de 2 a 3 minutos desde la finalización de la grabación hasta la visualización final.

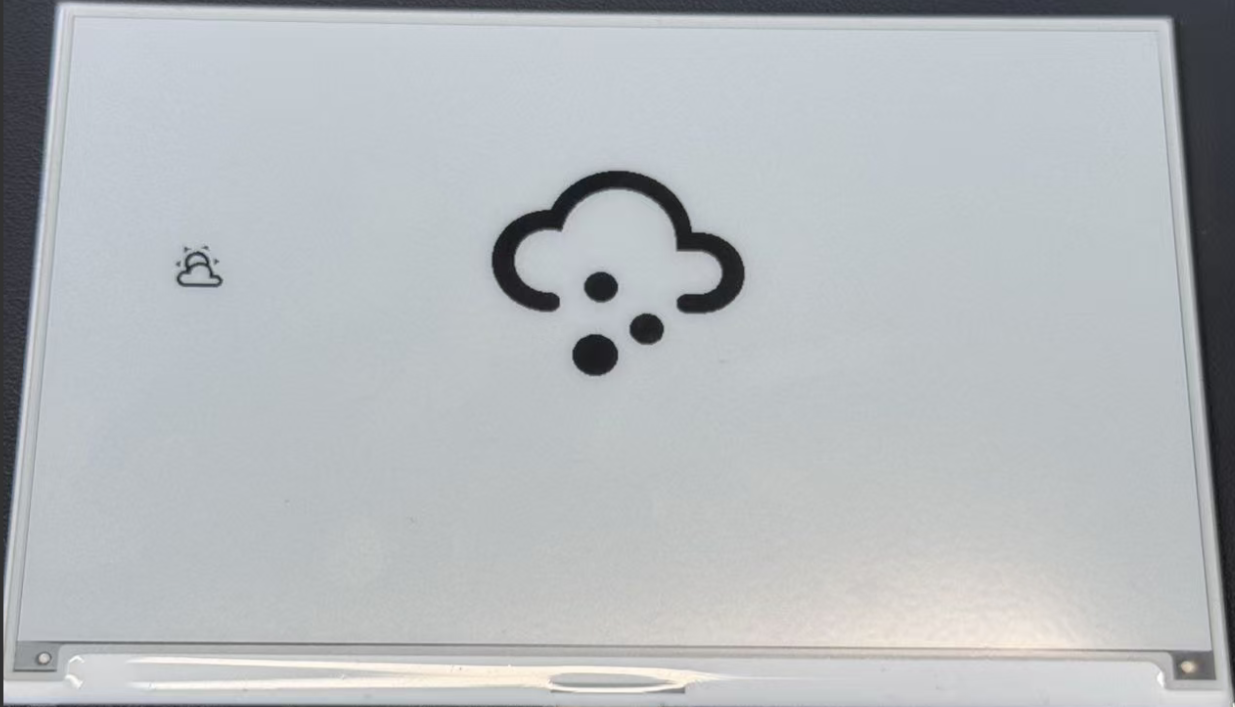

Paso 7. Guarda tu configuración y súbela a tu EE04 ePaper Display. Cuando veas una respuesta como la siguiente imagen, significa que el código se está ejecutando correctamente.


Personalización con Diferentes Iconos​

La biblioteca de Material Design Icons contiene miles de iconos que puedes usar en tus proyectos. Aquí te mostramos cómo encontrar y usar diferentes iconos:

Paso 1. Visita el sitio web de Material Design Icons haciendo clic en el botón de abajo.

Paso 2. Busca un icono que quieras usar en tu proyecto. Puedes navegar por categoría o usar la función de búsqueda.

Paso 3. Cuando encuentres un icono que te guste, haz clic en él para ver sus detalles. Busca el valor Unicode, que estará en el formato F0595.

Paso 4. Agrega el valor Unicode a tu configuración de ESPHome:

  • Agregándolo a la lista glyphs en tu configuración de fuente
  • Actualizando el código de visualización para usar el nuevo icono

Por ejemplo, para usar un nuevo icono con Unicode F0123:

glyphs:
  - "\U000F0595" # weather-cloudy icon
  - "\U000F0592" # weather-hail icon
  - "\U000F0123" # your new icon

Y en el lambda de visualización:

lambda: |-
  it.printf(100, 200, id(font_mdi_medium), TextAlign::CENTER, "\U000F0123");

Paso 5. Guarda tu configuración actualizada y súbela a tu dispositivo para ver el nuevo icono.

tip

Para paneles meteorológicos, considera usar iconos como F0590 (soleado), F0591 (parcialmente nublado), F0593 (lluvioso) y F059E (ventoso).

Al combinar estos iconos con los datos meteorológicos de Home Assistant que configuramos anteriormente, puedes crear una visualización meteorológica dinámica que muestre las condiciones actuales usando iconos apropiados.

Visualización de Imágenes Personalizadas​

Este ejemplo demuestra cómo mostrar imágenes personalizadas en tu pantalla de papel electrónico EE04 ePaper Display. Puedes usar esta función para mostrar logotipos, iconos o cualquier gráfico que mejore tu experiencia de panel.

Preparación​

Paso 1. Asegúrate de tener el complemento Studio Code Server instalado en Home Assistant. Si aún no lo has instalado, sigue las instrucciones del ejemplo anterior.

Paso 2. Crea una nueva carpeta llamada image en tu directorio de configuración de ESPHome. Esta carpeta almacenará los archivos de imagen que quieras mostrar.

config/
└── esphome/
    ├── your_device.yaml
    └── image/         <- Create this folder

Agregando Imágenes​

Paso 3. Descarga una imagen de muestra para probar la funcionalidad. Puedes usar el icono WiFi proporcionado a continuación o usar tu propia imagen.

Paso 4. Sube la imagen descargada a la carpeta image que creaste anteriormente usando el administrador de archivos de Studio Code Server.

tip

Para mejores resultados en pantallas de papel electrónico, usa imágenes de alto contraste con áreas claras en blanco y negro. Se admiten tanto formatos JPG como PNG.

Configurando ESPHome para Visualización de Imágenes​

Paso 5. Agrega el siguiente código a tu archivo de configuración de ESPHome después de la sección captive_portal. Este código define el recurso de imagen y configura la pantalla para mostrarla.

image:
  - file: /config/esphome/image/wifi.jpg    # Path to your image file (JPG or PNG)
    id: myImage
    type: BINARY                            # Binary mode works best for e-paper
    resize: 800x480                         # Resize to match display resolution
    invert_alpha: true                      # Invert colors if needed

spi:
  clk_pin: GPIO7
  mosi_pin: GPIO9

display:
  - platform: waveshare_epaper
    id: epaper_display
    model: 1.54inv2
    cs_pin: GPIO44
    dc_pin: GPIO10
    reset_pin:
      number: GPIO38
      inverted: false
    busy_pin:
      number: GPIO4
      inverted: true
    update_interval: 300s
    lambda: |-
      it.image(0, 0, id(myImage));          # Display image at position (0,0)
tip

La pantalla de papel electrónico de 7.3 pulgadas requiere ESPHome v10.15 o posterior, ya que el soporte para esta pantalla se agregó en esa versión. La guía de uso detallada se actualizará en el Wiki pronto.

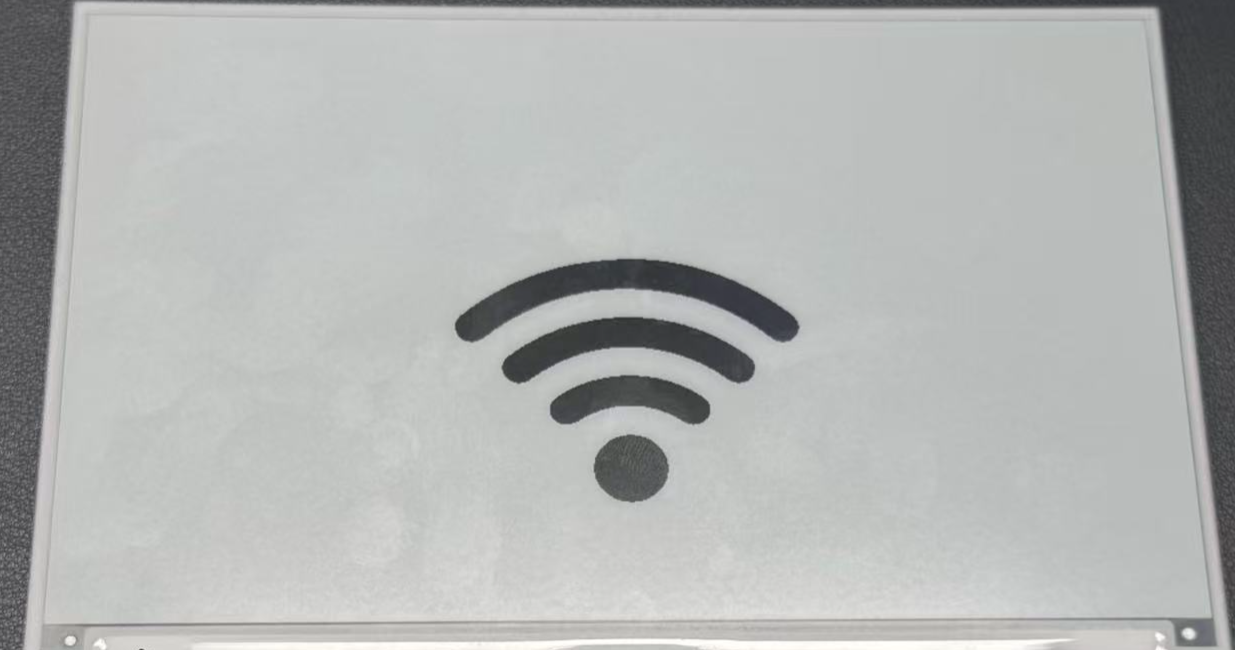

Paso 6. Guarda tu configuración y súbela a tu pantalla EE04 ePaper. Cuando se complete la actualización, tu pantalla de papel electrónico mostrará la imagen.


Técnicas Avanzadas de Imágenes​

Puedes mejorar la visualización de tus imágenes con estas técnicas adicionales:

Posicionamiento de Imágenes

Para posicionar tu imagen en coordenadas específicas en la pantalla:

lambda: |-
  // Display image at position (100,50)
  it.image(100, 50, id(myImage));

Combinando Imágenes con Texto

Puedes mostrar tanto imágenes como texto en la misma pantalla:

lambda: |-
  // Display image
  it.image(0, 0, id(myImage));

  // Add text below or beside the image
  it.printf(400, 400, id(myFont), TextAlign::CENTER, "WiFi Connected");

Usando Múltiples Imágenes

Para mostrar múltiples imágenes en la misma pantalla, define cada imagen en tu configuración:

image:
  - file: /config/esphome/image/wifi.jpg
    id: wifiImage
    type: BINARY
    resize: 200x200

  - file: /config/esphome/image/temperature.png
    id: tempImage
    type: BINARY
    resize: 200x200

# In the display lambda:
lambda: |-
  it.image(50, 50, id(wifiImage));
  it.image(300, 50, id(tempImage));
caution

Recuerda que las pantallas de papel electrónico tienen tasas de actualización limitadas. La configuración update_interval: 300s significa que tu pantalla se actualizará solo cada 5 minutos. Ajusta este valor según tus necesidades, pero ten en cuenta que las actualizaciones frecuentes pueden reducir la vida útil de las pantallas de papel electrónico.

Al combinar imágenes con texto y otros elementos de visualización cubiertos en ejemplos anteriores, puedes crear paneles informativos ricos en tu EE04

Soporte Técnico y Discusión del Producto​

¡Gracias por elegir nuestros productos! Estamos aquí para brindarte diferentes tipos de soporte para asegurar que tu experiencia con nuestros productos sea lo más fluida posible. Ofrecemos varios canales de comunicación para satisfacer diferentes preferencias y necesidades.

Loading Comments...
