Configurar y ajustar el firmware de OpenDisplay con el OpenDisplay Kit

Placa de Pantalla XIAO ePaper EN04
Consigue uno ahora 🖱️

Introducción​

Impulsada por XIAO nRF52840 Plus, la Placa de Pantalla XIAO EN04 ePaper es la forma más sencilla de empezar con pantallas de papel electrónico con Bluetooth usando el firmware OpenDisplay. A diferencia de los sistemas tradicionales que requieren Puntos de Acceso dedicados con radios 802.15.4, esta placa utiliza Bluetooth Low Energy para un control inalámbrico directo desde tu teléfono, ordenador o Home Assistant.

Aplicaciones​

  • Panel de control para hogar inteligente: Muestra información en tiempo real como actualizaciones meteorológicas, eventos del calendario y notificaciones de diversos dispositivos del hogar inteligente.
  • Monitorización de energía: Muestra datos de consumo energético de contadores inteligentes, ayudando a los propietarios a seguir y gestionar su uso de energía de forma más eficiente.
  • Alertas de seguridad: Muestra alertas y notificaciones sobre eventos de seguridad, como detección de movimiento o activación de sensores de puerta/ventana.
  • Pantalla para termostato inteligente: Muestra los niveles de temperatura y humedad, así como los ajustes de control de tu termostato inteligente.

¿Qué es OpenDisplay?​

OpenDisplay es un proyecto de código abierto que proporciona firmware y protocolos para pantallas de papel electrónico. Está diseñado específicamente para proyectos de hardware personalizado que usan microcontroladores como el nRF52840 y el ESP32.

El firmware OpenDisplay permite:

  • Comunicación Bluetooth Low Energy (BLE): Control inalámbrico directo sin necesidad de puntos de acceso dedicados
  • Compatibilidad con hardware dedicado: Funciona con placas diseñadas específicamente como la XIAO ePaper Board EN04, EE04 y otras
  • Programación y configuración basadas en la web: Configuración sencilla y carga de imágenes a través de la interfaz web en https://opendisplay.org/firmware/install
  • Compatibilidad con múltiples pantallas: Compatible con varios tamaños y controladores de pantallas de papel electrónico

¿Por qué usar el firmware OpenDisplay?​

El firmware OpenDisplay ofrece varias ventajas para proyectos personalizados de pantallas de papel electrónico:

  • No requiere Punto de Acceso: Usa Bluetooth Low Energy para la comunicación directa, sin necesidad de hardware adicional
  • Herramientas basadas en la web: Instalación de firmware, configuración y carga de imágenes de forma sencilla mediante herramientas basadas en navegador
  • Hardware diseñado específicamente: Diseñado para placas como la EN04, no se limita a etiquetas ESL comerciales
  • Código abierto y gratuito: Proyecto completamente de código abierto con desarrollo activo en GitHub
  • Compatibilidad con múltiples microcontroladores: Funciona con nRF52840, ESP32-S3, ESP32-C6 y ESP32-C3
  • Configuración sencilla: Sube el firmware arrastrando y soltando un único archivo en tu placa, configura mediante la interfaz web, sin necesidad de programación compleja
  • Eficiente en batería: Optimizado para funcionamiento de bajo consumo con pantallas de papel electrónico
  • Comunidad activa: Soporte y desarrollo a través de OpenDisplay Discord

Primeros pasos con el firmware OpenDisplay​

Montaje de hardware​

Paso 1. Conectar la pantalla a la placa controladora
Alinea el cable FPC con el conector de la Placa XIAO EN04 y después asegura la pestaña para garantizar una conexión firme.

tip

El lado metálico del cable FPC debe mirar hacia arriba, de lo contrario no se mostrará ningún contenido. La mayoría de las pantallas tienen 1 y 50 en el cable FPC; ¡esos números deben alinearse con los de la placa!

Por favor, sigue el siguiente tutorial de instalación; mucha gente se equivoca.

Paso 2. Conectar la batería
Conecta el cable de la batería al conector JST de la placa controladora, asegurándote de que la polaridad sea correcta (cable rojo a +, negro a -).

precaución

Verifica dos veces la polaridad; diferentes baterías pueden tener el cableado mezclado. Si el rojo y el negro están mal alineados, se pueden sacar fácilmente del conector JST con una aguja y luego colocarse correctamente.

Método del instalador web (recomendado)​

La forma más sencilla de instalar el firmware OpenDisplay es usando el instalador basado en la web.

Paso 1. Abrir el instalador web
Visita el Instalador Web de OpenDisplay en un navegador.

Paso 2. Seleccionar tu placa
Elige "Seeed EN04 4.26" o "Seeed EN04 7.3" (o cualquier ajuste predefinido que se adapte a tu hardware) de la lista de dispositivos (según el tamaño de la pantalla de tu kit).

Paso 3. Descargar el firmware
Haz clic en el botón "Download Firmware" y guarda el archivo "NRF52840.uf2" en tu disco duro.

Paso 4. Conectar tu placa
Conecta la Placa XIAO ePaper EN04 a tu ordenador usando un cable USB-C.

Paso 5. Instalar el firmware
Pulsa el botón de reinicio dos veces consecutivas. Verás que aparece un gestor de archivos en tu PC. Copia el archivo "NRF52840.uf2" descargado a la unidad USB que aparece (la unidad USB es la placa EN04 en modo DFU)

tip

Si la instalación falla, prueba:

  • Usar un cable USB diferente (algunos cables solo suministran energía)
  • Pulsar el botón de reinicio dos veces en la placa EN04
  • Usar un puerto USB diferente

Paso 6. Configurar la placa
Abre la Página de Configuración de OpenDisplay y conéctate a tu placa.

Si seleccionaste "Seeed EN04 4.26" o "Seeed EN04 7.3", verás "Auto Install to Device". Esta es la forma más sencilla de configurar tu Kit.

Paso 7. Conectarse a la placa Pulsa el botón ""Connect en la página. Deberías ver una ventana que muestra los dispositivos OpenDisplay disponibles; selecciona el nuevo dispositivo y pulsa "Pair"

Paso 8. Guardar la configuración en la placa
Lo último que hay que hacer es pulsar el botón "Auto Install to Device", esto guardará la configuración en el dispositivo.

Verificar la configuración​

Tras la instalación y configuración, la pantalla debería mostrar una pantalla de inicio. El dispositivo ya está listo para mostrar contenido vía Bluetooth.

Cargar imágenes en la pantalla​

Usar la herramienta web de visualización

Paso 1. Herramienta OpenDisplay
Visita OpenDisplay BLE Tester en tu navegador.

Paso 2. Conectarse al dispositivo
Haz clic en "Connect" y selecciona tu dispositivo OpenDisplay en el cuadro de diálogo de emparejamiento Bluetooth.

Paso 3. Seleccionar imagen
Haz clic en "Select Image" y elige un archivo de imagen de tu ordenador.

tip

Para obtener los mejores resultados:

  • Usa imágenes que coincidan con la resolución de tu pantalla (la pantalla de 7.3" es de 800x480 píxeles)
  • Las imágenes en blanco y negro funcionan mejor en pantallas monocromáticas
  • La herramienta convertirá y aplicará tramado automáticamente a las imágenes en color

Paso 4. Subir la imagen
Haz clic en "Upload Image" para enviar la imagen a tu pantalla. La pantalla de papel electrónico se actualizará y mostrará tu imagen.

Crear contenido personalizado​

Puedes crear contenido personalizado para la pantalla usando:

  • Software de edición de imágenes (GIMP, Photoshop, etc.)
  • Scripts en Python con la biblioteca PIL/Pillow
  • Generadores de imágenes basados en la web
  • Integración con Home Assistant

Integración con Home Assistant​

tip

Para integrarlo con Home Assistant, necesitas una configuración con capacidad Bluetooth:

  • Home Assistant Green (Bluetooth integrado)
  • Home Assistant OS/Supervised en hardware con soporte Bluetooth
  • ESPHome Bluetooth Proxy (recomendado para mejor alcance)

Nota: Los dispositivos Shelly que actúan como proxies Bluetooth no admiten conexiones activas requeridas por OpenDisplay, por lo que no pueden usarse para esta integración.

Paso 1. Instalar la integración

Para obtener instrucciones detalladas de instalación, consulta el Repositorio de Integración de OpenDisplay con Home Assistant.

La forma más sencilla de instalar la integración es mediante HACS (Home Assistant Community Store). Haz clic en el botón de abajo para abrir el repositorio directamente en HACS:

Open your Home Assistant instance and open a repository inside the Home Assistant Community Store.

info

Después de instalar la integración personalizada mediante HACS, debes reiniciar Home Assistant para que los cambios surtan efecto.

Paso 2. Añadir el dispositivo detectado

Una vez que Home Assistant se haya reiniciado:

  1. Ve a Settings > Devices & services.
  2. Deberías ver tu dispositivo OpenDisplay listado bajo Discovered.
  3. Haz clic en Add.
  4. Aparecerá un cuadro de diálogo que te permitirá establecer el Name y el Area del dispositivo.
  5. Haz clic en Finish. Serás redirigido a la página de detalles del dispositivo donde podrás gestionar tu pantalla de papel electrónico.

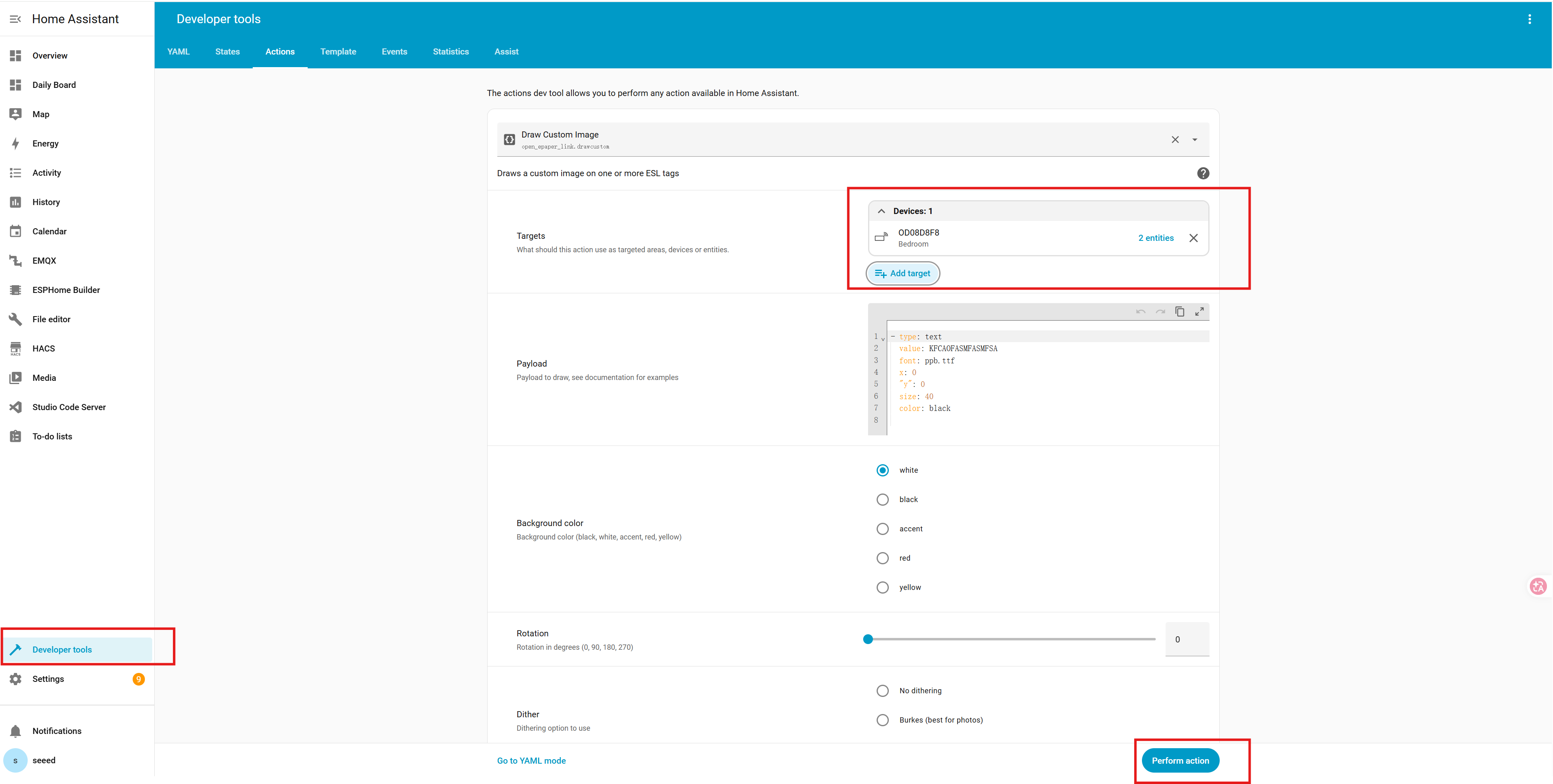

Verás una nueva imagen mostrada en la pantalla, indicando que el dispositivo está conectado a Home Assistant.

Uso con Home Assistant​

Una vez que hayas integrado tu dispositivo OpenDisplay con Home Assistant, puedes crear automatizaciones para actualizar dinámicamente el contenido mostrado en función de datos de sensores, la hora u otros eventos.

Automatizar actualizaciones de la pantalla​

El servicio principal para actualizar la pantalla es open_epaper_link.drawcustom. Este servicio te permite dibujar texto, iconos, imágenes y formas en la pantalla. Para ver la lista completa de tipos y parámetros compatibles, consulta la documentación de drawcustom.

Puedes crear automatizaciones en Home Assistant usando el Editor visual o escribiendo directamente código YAML. A continuación se muestran ejemplos de ambos métodos.

Ejemplo 1: Mostrar datos de sensores (Editor visual)​

  1. Ve a Settings > Automations & Scenes y haz clic en Create Automation.
  2. Añade un disparador de tipo Time Pattern (por ejemplo, cada 10 minutos).
  1. Añade una Action y selecciona OpenDisplay: Draw Custom Image.
  1. Selecciona tu dispositivo de destino.
  1. En el campo Payload, introduce la configuración de los elementos de tu pantalla.

Configuración del Payload:

- type: "text"
  value: "Living Room"
  x: "50%"
  y: 50
  anchor: "mm"
  size: 70
  color: "red"
- type: "icon"
  value: "mdi:thermometer"
  x: "35%"
  y: 200
  anchor: "mm"
  size: 100
  color: "black"
- type: "text"
  value: "{{ states('sensor.living_room_temperature') }}°C"
  x: "65%"
  y: 200
  anchor: "mm"
  size: 100
  color: "black"
- type: "icon"
  value: "mdi:water-percent"
  x: "35%"
  y: 350
  anchor: "mm"
  size: 100
  color: "black"
- type: "text"
  value: "{{ states('sensor.living_room_humidity') }}%"
  x: "65%"
  y: 350
  anchor: "mm"
  size: 100
  color: "black"
Importante: IDs de entidad

Los IDs de entidad usados en el payload anterior (por ejemplo, sensor.living_room_temperature, sensor.living_room_humidity) son solo ejemplos. Debes sustituirlos por los IDs de entidad reales de tus sensores en Home Assistant.

Ejemplo 2: Temporizador de cuenta regresiva (YAML)​

Para usuarios avanzados, puedes editar la automatización en modo YAML. Esta automatización calcula los días restantes hasta una fecha específica (por ejemplo, Navidad) y los muestra.

alias: Update ePaper Display - Countdown
description: Displays days until Christmas
triggers:
  - at: "00:00:00"
    trigger: time
actions:
  - variables:
      days_left: "{{ (as_datetime('2025-12-24').date() - now().date()).days }}"
  - action: open_epaper_link.drawcustom
    data:
      background: white
      payload:
        - type: text
          value: "{{ 'Christmas Countdown' if days_left > 0 else '' }}"
          x: 50%
          "y": 50
          anchor: mm
          size: 60
          color: black
        - type: text
          value: "{{ days_left if days_left > 0 else '' }}"
          x: 50%
          "y": 240
          anchor: mm
          size: 250
          color: red
        - type: text
          value: >-
            {{ 'Day Left' if days_left == 1 else ('Days Left' if days_left > 0
            else '') }}
          x: 50%
          "y": 430
          anchor: mm
          size: 60
          color: black
        - type: text
          value: "{{ 'It''s Christmas!!!' if days_left == 0 else '' }}"
          x: 50%
          "y": 50%
          anchor: mm
          size: 100
          color: red
    target:
      device_id: 2ad706d4aa7c657b6fe99a733cef2253
Importante: ID del dispositivo

El device_id mostrado en el ejemplo anterior (2ad706d4aa7c657b6fe99a733cef2253) es solo un ejemplo. Debes sustituirlo por el ID de dispositivo real de tu propia pantalla OpenDisplay.

Para encontrar tu ID de dispositivo:

  1. Crea una nueva automatización en Home Assistant usando el Editor visual.
  2. Selecciona tu dispositivo OpenDisplay en la configuración de la acción.
  3. Cambia al modo YAML (haz clic en los tres puntos en la esquina superior derecha de la tarjeta de acción).
  4. Copia el device_id del código YAML y pégalo en tu automatización.

Extra​

Si buscas una forma elegante de montar tu pantalla, echa un vistazo a este inserto impreso en 3D para el marco IKEA RODALM. Permite un montaje sencillo de la pantalla.

Solución de problemas​

Problemas de instalación de firmware​

Problema: El PC no detecta una nueva unidad USB después de conectar la placa EN04

  • Solución:
    • Prueba con un cable USB diferente (cable de datos, no solo de alimentación)
    • Pulsa el botón de reinicio dos veces después de conectar la placa

Problemas de configuración​

Problema: No se descubre la placa EN04

  • Solución:
    • Verifica que el LED de la placa parpadea; esto confirma que el dispositivo está alimentado
    • Intenta reiniciar la placa
    • Verifica la instalación del firmware o copia de nuevo el archivo

Problema: La pantalla no muestra nada después de la instalación del firmware

  • Solución:
    • Verifica que el cable FPC esté insertado correctamente (contactos metálicos hacia arriba)
    • Comprueba que el cable esté completamente insertado y bloqueado
    • Verifica si la configuración es correcta (puedes conectarte a la placa mediante el configurador y leer la configuración)

Problemas de conexión Bluetooth​

Problema: No se puede encontrar el dispositivo OpenDisplay en el emparejamiento Bluetooth

  • Solución:
    • Asegúrate de que el dispositivo esté encendido y que el firmware esté instalado
    • Acércate más al dispositivo (dentro de 2-3 metros)
    • Comprueba que el Bluetooth esté activado en tu ordenador/teléfono

Problema: La conexión se interrumpe durante la carga de la imagen

  • Solución:
    • Mantente cerca del dispositivo durante la carga
    • Asegúrate de que la batería esté suficientemente cargada o alimenta el dispositivo por USB
    • Evita subir imágenes muy grandes
    • Intenta de nuevo en un entorno Bluetooth más estable

Problemas de batería y alimentación​

Problema: Duración de batería corta

  • Solución:
    • Configura intervalos de suspensión más largos en el configurador
    • Usa siempre la versión más reciente del firmware; cada versión optimiza el consumo de batería
    • Reduce la frecuencia de actualización de la pantalla
    • Verifica que la batería esté completamente cargada (4.2V para Li-Po)

Problema: El dispositivo no carga

  • Solución:
    • Comprueba la polaridad de la batería (rojo: +, negro: -)
    • Verifica que el cable de carga proporcione corriente suficiente (mín. 500mA)
    • Asegúrate de que el interruptor de encendido esté en la posición ON
    • Prueba con una fuente de alimentación USB diferente

Problemas con Home Assistant e integración​

Problema: Error "Insufficient connection slots" al añadir dispositivos mediante Raspberry Pi + HA + OpenDisplay

  • Solución:

    • Este error suele producirse cuando el adaptador Bluetooth integrado de la Raspberry Pi alcanza su límite de conexiones simultáneas.

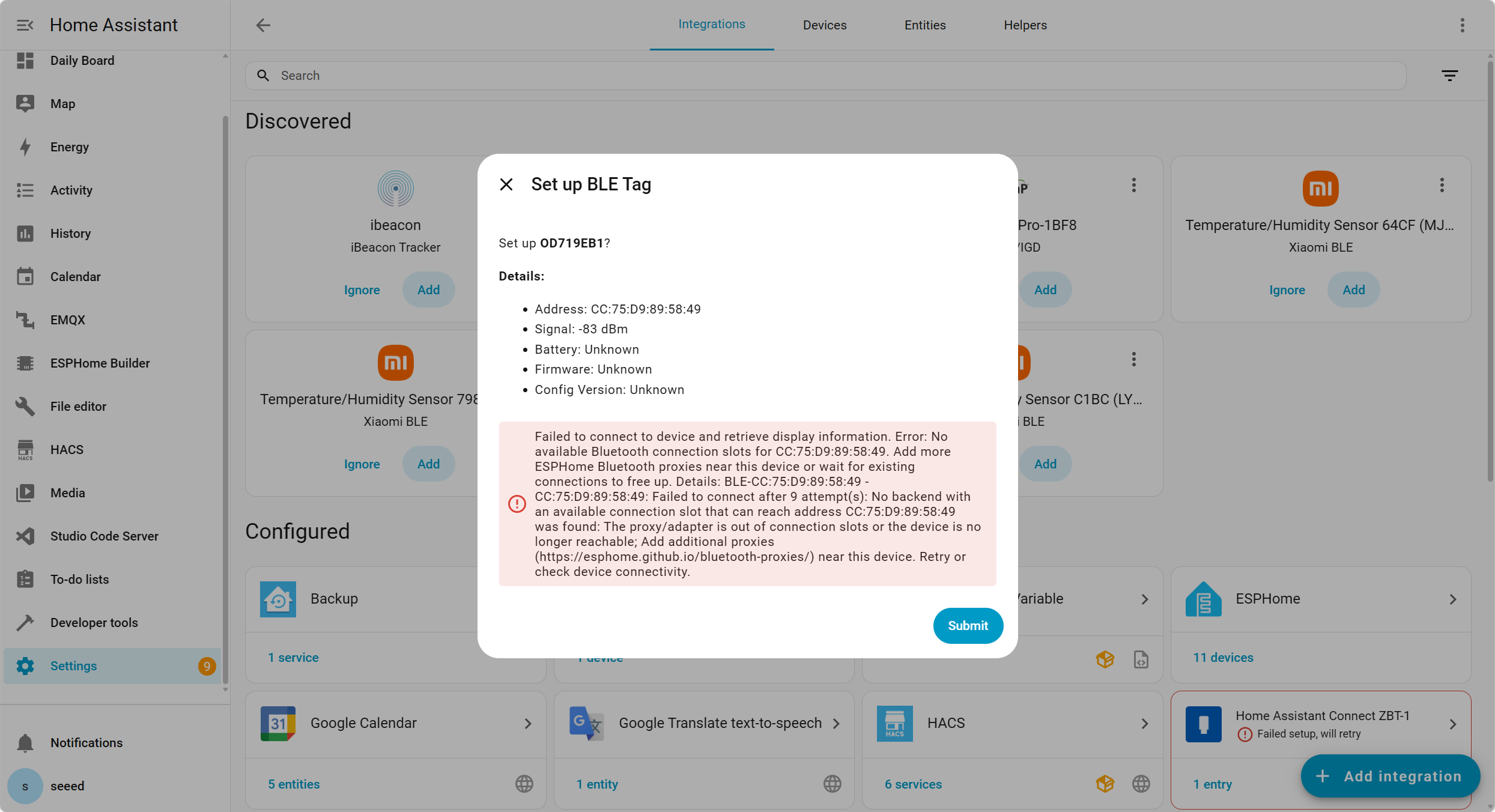

    Error: Insufficient connection slots
    Ejemplo del mensaje de error "Insufficient connection slots".

    • Solución recomendada: Usa un dispositivo ESP32 (por ejemplo, XIAO ESP32S3) como ESPHome Bluetooth Proxy. Esto traslada la conexión Bluetooth de la Raspberry Pi al ESP32, proporcionando “slots” más estables para tus pantallas de papel electrónico.
    • Consulta la sección Using ESPHome Bluetooth Proxy más abajo para obtener instrucciones detalladas de configuración.

Using ESPHome Bluetooth Proxy​

Si encuentras "Insufficient connection slots" al usar Raspberry Pi con Home Assistant, configurar un Bluetooth Proxy es la solución más efectiva. Esto permite que HA use un dispositivo ESP32 externo como puente para comunicarse con tus pantallas de papel electrónico.

Requisitos previos​

  • Un dispositivo ESP32 (por ejemplo, XIAO ESP32S3)
  • ESPHome instalado en tu Home Assistant
  • Un cable de datos USB para conectar el ESP32 a tu Raspberry Pi (para el primer flasheo)

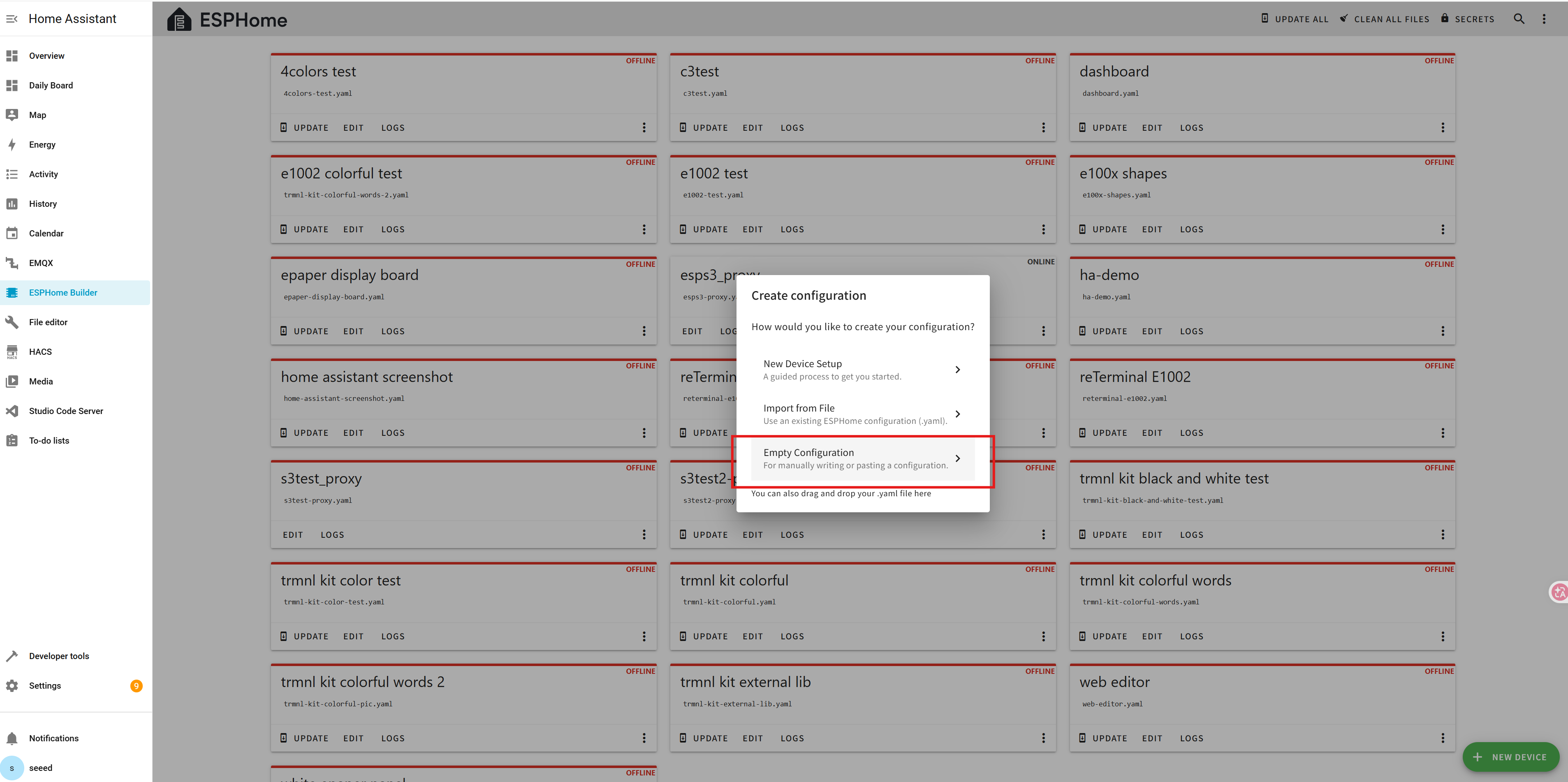

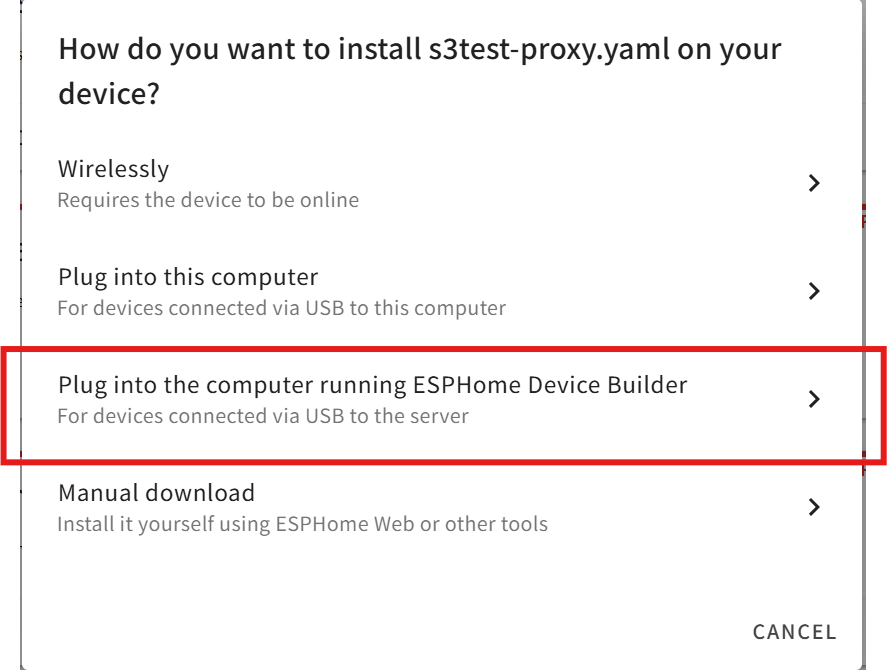

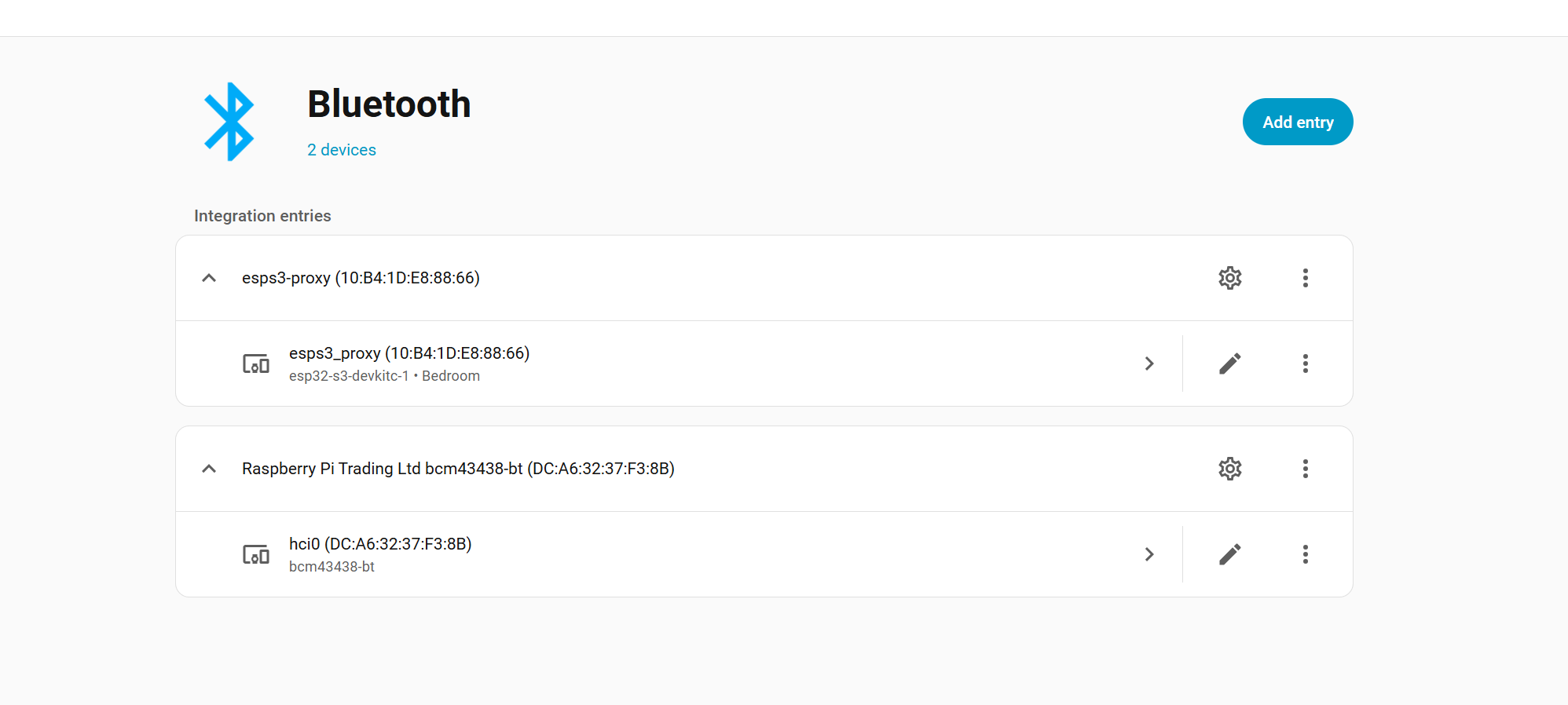

Configuración paso a paso​

  1. Conecta el dispositivo: Enchufa tu XIAO ESP32S3 en uno de los puertos USB de tu Raspberry Pi.

  2. Crea una nueva configuración: En el panel de ESPHome, crea un nuevo dispositivo y usa la siguiente configuración YAML como plantilla:

    Configuración YAML de ESPHome Configuración YAML de ESPHome para el Bluetooth Proxy.

esphome:
  name: esps3-proxy
  friendly_name: ESP32S3 Bluetooth Proxy

esp32:
  board: esp32-s3-devkitc-1
  framework:
    type: esp-idf

# 1. Enable detailed logging (useful for debugging)
logger:
  level: VERY_VERBOSE

# 2. Core: Enable Bluetooth Tracker
esp32_ble_tracker:
  scan_parameters:
    active: true

# 3. Core: Enable Bluetooth Proxy
# This allows HA to control the e-Paper display through this device
bluetooth_proxy:
  active: true

api:
  encryption:
    key: "YOUR_ENCRYPTION_KEY" # Generate your own key

ota:
  - platform: esphome
    password: "YOUR_OTA_PASSWORD" # Set your own password

wifi:
  ssid: "YOUR_WIFI_SSID"
  password: "YOUR_WIFI_PASSWORD"

# Recommended: Enable captive portal for fallback access
captive_portal:

  1. Instalar/Flashear:

    • Selecciona Install -> Plug into this computer (o el dispositivo que ejecuta ESPHome).

    Proceso de flasheo de ESPHome Flashear el firmware al XIAO ESP32S3 a través de la Raspberry Pi.

    • Si es la primera vez, ESPHome puede descargar la cadena de herramientas esp-idf. Asegúrate de que tu entorno tenga una conexión a Internet estable a GitHub.
    • Una vez compilado, los registros mostrarán "WiFi connected" y actividades de escaneo Bluetooth.

  2. Integración:

    • Home Assistant descubrirá automáticamente el nuevo Bluetooth Proxy.
    • Una vez añadido, tus pantallas de e-Paper ahora deberían poder detectarse a través de este proxy sin el error de "insufficient slots".

    Éxito: Bluetooth Proxy conectado Home Assistant descubre correctamente el Bluetooth Proxy.

    Éxito: pantalla de e-Paper añadida Prueba si la pantalla puede mostrar normalmente; si es así, la configuración se ha realizado correctamente.

Recursos​

Soporte técnico y debate sobre el producto​

Gracias por elegir nuestros productos. Estamos aquí para ofrecerte diferentes tipos de soporte y garantizar que tu experiencia con nuestros productos sea lo más fluida posible. Ofrecemos varios canales de comunicación para adaptarnos a diferentes preferencias y necesidades.

Loading Comments...
