Grove - Sensor de humedad

Este sensor de humedad puede utilizarse para detectar la humedad del suelo o determinar si hay agua alrededor del sensor, permitiendo que la planta de tu jardín pueda pedir ayuda humana cuando tenga sed. Este sensor es muy fácil de usar, simplemente puedes insertarlo en el suelo y leer los datos. Con este sensor, puedes hacer un pequeño proyecto que permita a la planta enviarte un mensaje como "Tengo sed ahora, por favor dame un poco de agua".

Versión

Versión del producto	Cambios	Fecha de lanzamiento
Grove - Moisture Sensor V1.4	Inicial	Junio de 2014

Actualizable a sensores industriales

Con el controlador S2110 y el registrador de datos S2100 de SenseCAP, puedes convertir fácilmente el Grove en un sensor LoRaWAN®. Seeed no solo te ayuda con la creación de prototipos, sino que también te ofrece la posibilidad de ampliar tu proyecto con la serie SenseCAP de robustos sensores industriales.

Los sensores industriales de la serie SenseCAP S210x proporcionan una experiencia lista para usar para la monitorización ambiental. Consulta el sensor inalámbrico de humedad del suelo, temperatura y EC S2105, con mayor rendimiento y robustez para la monitorización del estado del suelo. La serie incluye sensores para humedad del suelo, temperatura y humedad del aire, intensidad de luz, CO2, EC y una estación meteorológica 8 en 1. Prueba el último SenseCAP S210x para tu próximo proyecto industrial exitoso.

Sensor industrial SenseCAP

S2105 Humedad del suelo & Temp & EC

Características

Sensor de humedad del suelo basado en la medición de la resistividad del suelo
Fácil de usar
Módulo Grove de 2,0 cm x 6,0 cm

tip

Para más detalles sobre los módulos Grove, consulta Grove System

Especificación

Elemento	Condición	Mín	Típico	Máx	Unidad
Voltaje	-	3.3	-	5	V
Corriente	-	0	-	35	mA
Valor de salida	Sensor en suelo seco, Sensor en suelo húmedo, Sensor en agua	0, 300, 700,	-	300, 700, 950	-

Plataformas compatibles

Arduino	Raspberry Pi

precaución

Las plataformas mencionadas arriba como compatibles son una indicación de la compatibilidad teórica o a nivel de software del módulo. En la mayoría de los casos solo proporcionamos bibliotecas de software o ejemplos de código para la plataforma Arduino. No es posible proporcionar bibliotecas de software o código de demostración para todas las posibles plataformas de MCU. Por lo tanto, los usuarios tienen que escribir sus propias bibliotecas de software.

Ideas de aplicación

Jardinería botánica
Detección de humedad
Medición de consistencia

Primeros pasos

nota

Si esta es la primera vez que trabajas con Arduino, te recomendamos encarecidamente que consultes Getting Started with Arduino antes de empezar.

Jugar con PlatformIO

Hardware

Paso 1. Prepara los siguientes elementos:

XIAO ESP32 C3	Seeed Studio Grove Base for XIAO	Grove - Soil Moisture Sensor

Consigue uno ahora	Consigue uno ahora	Consigue uno ahora

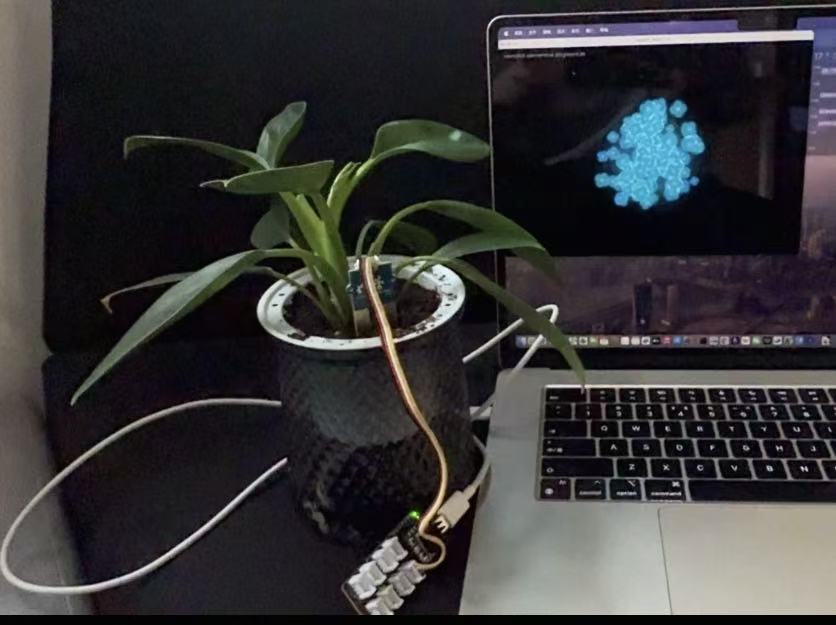

Paso 2. Conecta el Grove-Moisture Sensor al puerto A0 de Seeed Studio Grove Base for XIAO.
Paso 3. Inserta XIAO en Seeed Studio Grove Base for XIAO.
Paso 4. Conecta XIAO al PC mediante un cable USB.

Software

Paso 1. Copia el código en PlatformIO

int sensorPin = A0;
int sensorValue = 0;

void setup() {
    Serial.begin(9600);
}
void loop() {
    // read the value from the sensor:
    sensorValue = analogRead(sensorPin);
    Serial.print("Moisture = " );
    Serial.println(sensorValue);
    delay(1000);
}

Paso 2. Veremos la humedad mostrada en el terminal como se indica a continuación.

Moisture = 0
Moisture = 31
Moisture = 48
Moisture = 139
Moisture = 155
Moisture = 124
Moisture = 236
Moisture = 218
Moisture = 215
Moisture = 221

Puedes encontrar algunas demostraciones prácticas o artísticas en la sección "Wiki & Learn" de la página de detalles del producto.

Jugar con Arduino

Hardware

Paso 1. Prepara los siguientes elementos:

Seeeduino V4.2	Base Shield	Grove-Moisture Sensor

Consigue uno ahora	Consigue uno ahora	Consigue uno ahora

Paso 2. Conecta el Grove-Moisture Sensor al puerto A0 del Grove-Base Shield.
Paso 3. Inserta el Grove - Base Shield en Seeeduino.
Paso 4. Conecta Seeeduino al PC mediante un cable USB.

nota

Si no tenemos Grove Base Shield, también podemos conectar directamente el Grove-Moisture Sensor a Seeeduino como se muestra a continuación.

Seeeduino	Grove-Moisture Sensor
5V	Rojo
GND	Negro
No conectado	Blanco
A0	Amarillo

Software

Paso 1. Copia el código en el Arduino IDE y súbelo. Si no sabes cómo subir el código, consulta how to upload code.

int sensorPin = A0;
int sensorValue = 0;

void setup() {
    Serial.begin(9600);
}
void loop() {
    // read the value from the sensor:
    sensorValue = analogRead(sensorPin);
    Serial.print("Moisture = " );
    Serial.println(sensorValue);
    delay(1000);
}

Paso 2. Veremos la humedad mostrada en el terminal como se indica a continuación.

Moisture = 0
Moisture = 31
Moisture = 48
Moisture = 139
Moisture = 155
Moisture = 124
Moisture = 236
Moisture = 218
Moisture = 215
Moisture = 221

Jugar con Codecraft

Hardware

Paso 1. Conecta un Grove - Moisture Sensor al puerto A0 de un Base Shield.

Paso 2. Inserta el Base Shield en tu Seeeduino/Arduino.

Paso 3. Conecta Seeeduino/Arduino a tu PC mediante un cable USB.

Software

Paso 1. Abre Codecraft, añade compatibilidad con Arduino y arrastra un procedimiento principal al área de trabajo.

nota

Si es la primera vez que utilizas Codecraft, consulta también la Guide for Codecraft using Arduino.

Paso 2. Arrastra los bloques como en la imagen de abajo o abre el archivo cdc que se puede descargar al final de esta página.

Sube el programa a tu Arduino/Seeeduino.

tip

Cuando el código termine de cargarse, verás el valor de humedad mostrado en el Monitor Serie.

Jugar con Raspberry Pi (con Grove Base Hat para Raspberry Pi)

Hardware

Paso 1. Elementos utilizados en este proyecto:

Raspberry pi	Grove Base Hat for RasPi	Grove - Moisture Sensor

Consigue uno ahora	Consigue uno ahora	Consigue uno ahora

Paso 2. Conecta el Grove Base Hat a la Raspberry Pi.
Paso 3. Conecta el Grove - Moisture Sensor al puerto A0 del Base Hat.
Paso 4. Conecta la Raspberry Pi al PC mediante un cable USB.

Software

Paso 1. Sigue Setting Software para configurar el entorno de desarrollo.
Paso 2. Descarga el archivo fuente clonando la biblioteca grove.py.

cd ~
git clone https://github.com/Seeed-Studio/grove.py

Paso 3. Ejecuta el siguiente comando para ejecutar el código.

cd grove.py/grove
python grove_moisture_sensor.py 0

A continuación se muestra el código grove_moisture_sensor.py.

#!/usr/bin/env python
# -*- coding: utf-8 -*-
#
# The MIT License (MIT)
#
# Grove Base Hat for the Raspberry Pi, used to connect grove sensors.
# Copyright (C) 2018  Seeed Technology Co.,Ltd.
'''
This is the code for
    - Grove - Moisture Sensor <https://www.seeedstudio.com/Grove-Moisture-Sensor-p-955.html>`_

Examples:

    .. code-block:: python

        import time
        from grove.grove_moisture_sensor import GroveMoistureSensor

        # connect to alalog pin 2(slot A2)
        PIN = 2

        sensor = GroveMoistureSensor(PIN)

        print('Detecting moisture...')
        while True:
            m = sensor.moisture
            if 0 <= m and m < 300:
                result = 'Dry'
            elif 300 <= m and m < 600:
                result = 'Moist'
            else:
                result = 'Wet'
            print('Moisture value: {0}, {1}'.format(m, result))
            time.sleep(1)
'''
import math
import sys
import time
from grove.adc import ADC

__all__ = ["GroveMoistureSensor"]

class GroveMoistureSensor:
    '''
    Grove Moisture Sensor class

    Args:
        pin(int): number of analog pin/channel the sensor connected.
    '''
    def __init__(self, channel):
        self.channel = channel
        self.adc = ADC()

    @property
    def moisture(self):
        '''
        Get the moisture strength value/voltage

        Returns:
            (int): voltage, in mV
        '''
        value = self.adc.read_voltage(self.channel)
        return value

Grove = GroveMoistureSensor


def main():
    from grove.helper import SlotHelper
    sh = SlotHelper(SlotHelper.ADC)
    pin = sh.argv2pin()

    sensor = GroveMoistureSensor(pin)

    print('Detecting moisture...')
    while True:
        m = sensor.moisture
        if 0 <= m and m < 300:
            result = 'Dry'
        elif 300 <= m and m < 600:
            result = 'Moist'
        else:
            result = 'Wet'
        print('Moisture value: {0}, {1}'.format(m, result))
        time.sleep(1)

if __name__ == '__main__':
    main()

tip

Si todo va bien, podrás ver el siguiente resultado:

pi@raspberrypi:~/grove.py/grove $ python grove_moisture_sensor.py 0
Detecting moisture...
Moisture value: 0, Dry
Moisture value: 1, Dry
Moisture value: 25, Dry
Moisture value: 3, Dry
Moisture value: 0, Dry
Moisture value: 0, Dry
Moisture value: 0, Dry
Moisture value: 0, Dry
Moisture value: 0, Dry
Moisture value: 1, Dry
^CTraceback (most recent call last):
  File "grove_moisture_sensor.py", line 74, in <module>
    main()
  File "grove_moisture_sensor.py", line 71, in main
    time.sleep(1)
KeyboardInterrupt

Puedes usar este sensor para detectar la calidad del aire. Pulsa ++ctrl+c++ para salir.

nota

Puede que hayas notado que para el puerto analógico, el número de pin serigrafiado es algo como A1, A0, sin embargo en el comando usamos el parámetro 0 y 1, igual que para el puerto digital. Así que asegúrate de conectar el módulo en el puerto correcto, de lo contrario, puede haber conflictos de pines.

Jugar con Raspberry Pi (con GrovePi_Plus)

Hardware

Paso 1. Prepara los siguientes elementos:

Raspberry pi	GrovePi_Plus	Grove-Moisture Sensor

Consigue uno ahora	Consigue uno ahora	Consigue uno ahora

Paso 2. Conecta el GrovePi_Plus a la Raspberry.
Paso 3. Conecta el Grove-Moisture Sensor al puerto A0 de GrovePi_Plus.
Paso 4. Conecta la Raspberry al PC mediante un cable USB.

Software

Paso 1. Sigue Setting Software para configurar el entorno de desarrollo.
Paso 2. Haz git clone del repositorio de Github.

cd ~
git clone https://github.com/DexterInd/GrovePi.git

Paso 3. Ejecuta los siguientes comandos para usar el Grove-Moisture Sensor para medir la humedad.

cd ~/GrovePi/Software/Python
python grove_moisture_sensor.py

Aquí está el código grove_moisture_sensor.py.

#  Here are suggested sensor values:
#   Min  Typ  Max  Condition
#   0    0    0    sensor in open air
#   0    20   300  sensor in dry soil
#   300  580  700  sensor in humid soil
#   700  940  950  sensor in water


import time
import grovepi

# Connect the Grove Moisture Sensor to analog port A0
# SIG,NC,VCC,GND
sensor = 0

while True:
    try:
        print(grovepi.analogRead(sensor))
        time.sleep(.5)

    except KeyboardInterrupt:
        break
    except IOError:
        print ("Error")

Paso 4. Veremos la humedad mostrada en la terminal como se indica a continuación.

pi@raspberrypi:~/GrovePi/Software/Python $ python grove_moisture_sensor.py
0
90
130
150
160
218
238

Jugar con TI LaunchPad

Hardware

El siguiente sketch demuestra una aplicación sencilla de detección de la humedad en el suelo. Con esto, puedes saber si una planta necesita agua o no observando los resultados que el sensor entrega.

Software

/*
  Moisture-Sensor
  The following sketch demonstrates a simple application of sensing
  the moisture of the soil. You can know whether a plant needs water
  or not by observing the results that the sensor outputs.
  The circuit:
    * Moisture-Sensor attached to pin 24 (J6 plug on Grove Base BoosterPack)
    * one side pin (either one) to ground
    * the other side pin to +VCC
    * LED anode (long leg) attached to RED_LED
    * LED cathode (short leg) attached to ground
  - NOTE:
    This example code is in the public domain.
    https://www.seeedstudio.com/wiki/Grove_-_Moisture_Sensor
*/
#include "TM1637.h"
/* Macro Define */
#define CLK 39              /* 4-digital display clock pin */
#define DIO 38              /* 4-digiral display data pin */
#define BLINK_LED RED_LED   /* blink led */
#define MOISTURE_PIN 24     /* pin of moisture sensor */
#define THRESHOLD_VALUE 300 /* threshold for watering the flowers */
#define ON HIGH             /* led on */
#define OFF LOW             /* led off */
#define _handle_led(x) digitalWrite(BLINK_LED, x) /* handle led */

/* Global Varibles */
TM1637 tm1637(CLK, DIO);    /* 4-digital display object */
int analog_value = 0;       /* varible to store the value coming from rotary angle
sensor */
int8_t bits[4] = {0};       /* array to store the single bits of the value */
/* the setup() method runs once, when the sketch starts */
void setup() {
/* Initialize 4-digital display */
    tm1637.init();
    tm1637.set(BRIGHT_TYPICAL);
/* declare the red_led pin as an OUTPUT */
    pinMode(BLINK_LED, OUTPUT);
}
/* the loop() method runs over and over again */
void loop() {
    analog_value = analogRead(MOISTURE_PIN); /* read the value from the sensor */
/* if the value is smaller than threshold, turn on led */
    if(analog_value < THRESHOLD_VALUE) {
        _handle_led(ON);
    } else {
        _handle_led(OFF);
    }
    memset(bits, 0, 4); /* reset array when we use it */
    for(int i = 3; i >= 0; i--) {
/* get single bits of the analog value */
        bits[i] = analog_value % 10;
        analog_value = analog_value / 10;
        tm1637.display(i, bits[i]); /* display by 4-digital display */
    }
    delay(200);
}

Preguntas frecuentes

P1: ¿Qué significa la salida? ¿Voltaje o recuentos?

R1: La salida son valores de voltaje. Al usar analogRead(), 5V se dividirán entre 1023. Así que el valor de salida = Vout * 1023/5. Cuanto mayor sea el voltaje de salida, mayor será la humedad.

Visor de esquemáticos en línea

Recursos

[Eagle&PDF]Esquemático de Grove - Moisture Sensor v1.4
[Codecraft]Archivo CDC

Proyectos

Sistema de monitoreo de plantas usando AWS IoT: Si planeas irte de vacaciones, aquí tienes un gran proyecto para rastrear la temperatura y la humedad del suelo de tu planta usando dweet.io y AWS IoT.

Soporte técnico y debate sobre el producto

¡Gracias por elegir nuestros productos! Estamos aquí para ofrecerte diferentes tipos de soporte y garantizar que tu experiencia con nuestros productos sea lo más fluida posible. Ofrecemos varios canales de comunicación para adaptarnos a diferentes preferencias y necesidades.

Versión​

Actualizable a sensores industriales​

Características​

Especificación​

Plataformas compatibles​

Ideas de aplicación​

Primeros pasos​

Jugar con PlatformIO​

Jugar con Arduino​

Jugar con Codecraft​

Hardware​

Software​

Jugar con Raspberry Pi (con Grove Base Hat para Raspberry Pi)​

Hardware​

Software​

Jugar con Raspberry Pi (con GrovePi_Plus)​

Jugar con TI LaunchPad​

Preguntas frecuentes​

Visor de esquemáticos en línea​

Recursos​

Proyectos​

Soporte técnico y debate sobre el producto​

Versión

Actualizable a sensores industriales

Características

Especificación

Plataformas compatibles

Ideas de aplicación

Primeros pasos

Jugar con PlatformIO

Jugar con Arduino

Jugar con Codecraft

Hardware

Software

Jugar con Raspberry Pi (con Grove Base Hat para Raspberry Pi)

Hardware

Software

Jugar con Raspberry Pi (con GrovePi_Plus)

Jugar con TI LaunchPad

Preguntas frecuentes

Visor de esquemáticos en línea

Recursos

Proyectos

Soporte técnico y debate sobre el producto
