Multiplexación de pines en Seeed Studio XIAO nRF52840 (Sense)

Seeed Studio XIAO nRF52840 (Sense) tiene interfaces muy completas. Hay 11 E/S digitales que se pueden usar como pines PWM y 6 entradas analógicas que se pueden usar como pines ADC. Es compatible con las tres interfaces de comunicación serie más comunes, como UART, I2C y SPI. ¡Este wiki será útil para aprender sobre estas interfaces e implementarlas en tus próximos proyectos!

Las funciones básicas aquí funcionan bien para ambas bibliotecas de Arduino de Seeed Studio XIAO nRF52840.

Descripción general del hardware​

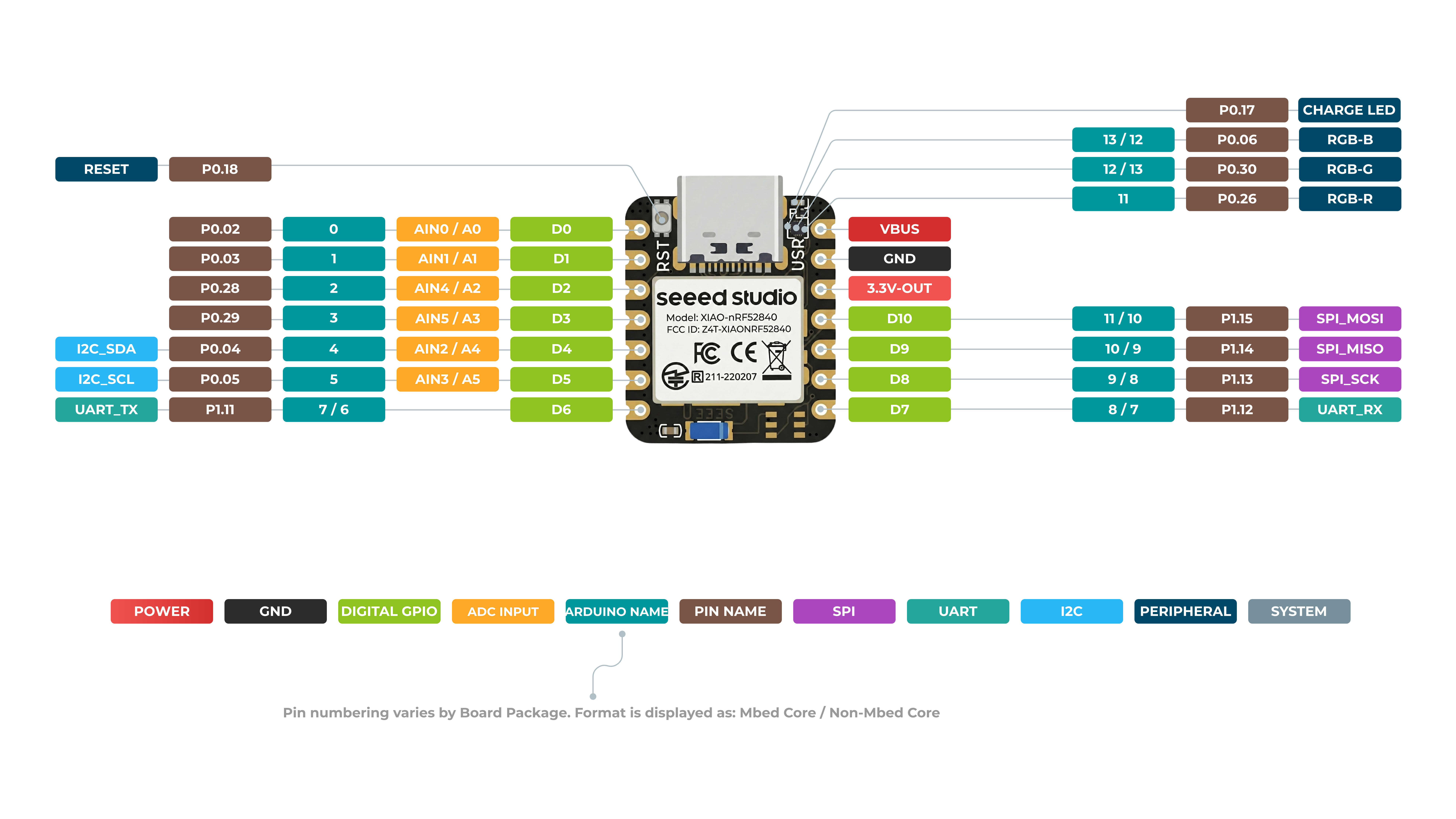

Parte frontal de XIAO nRF52840​

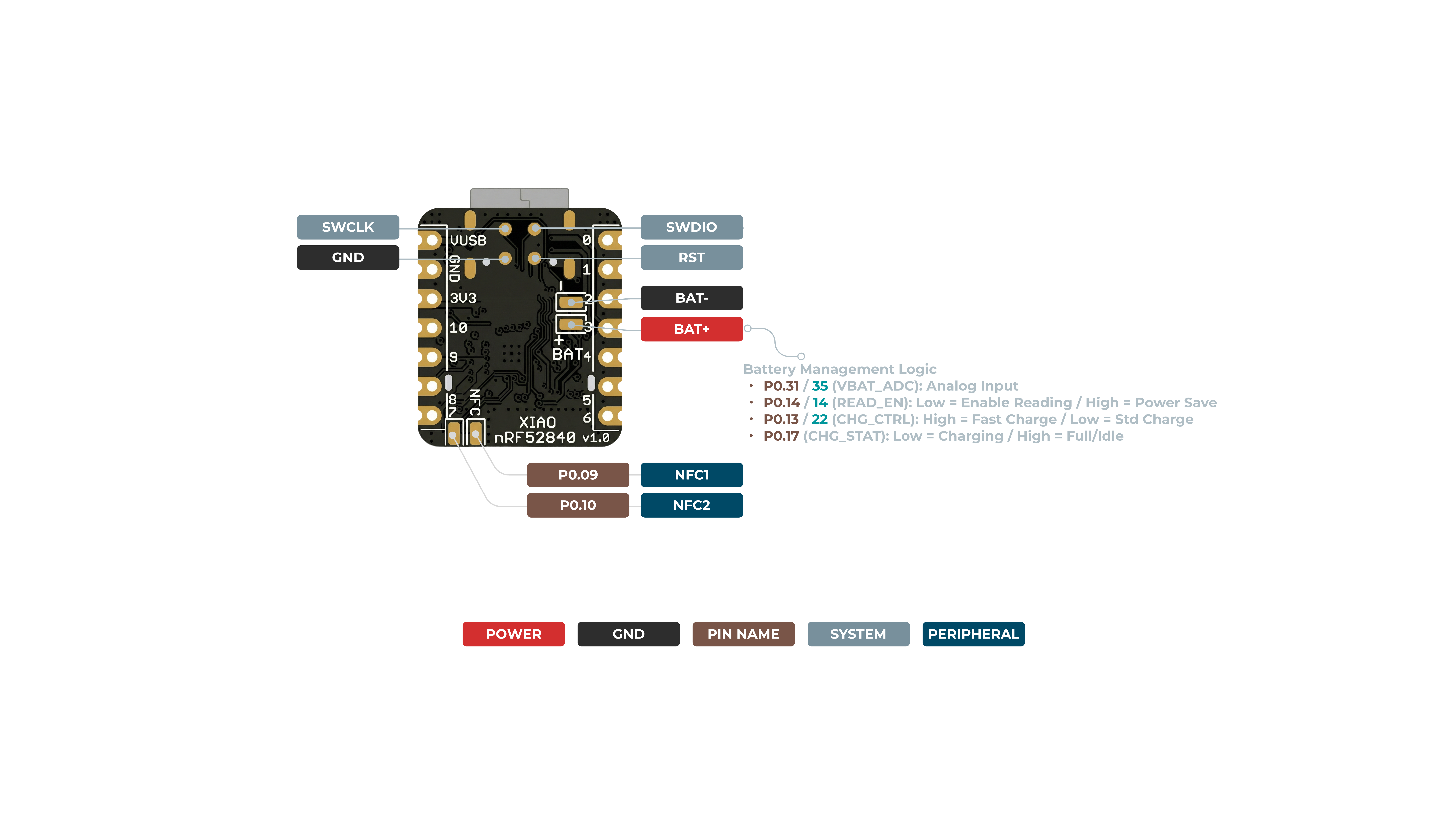

Parte trasera de XIAO nRF52840​

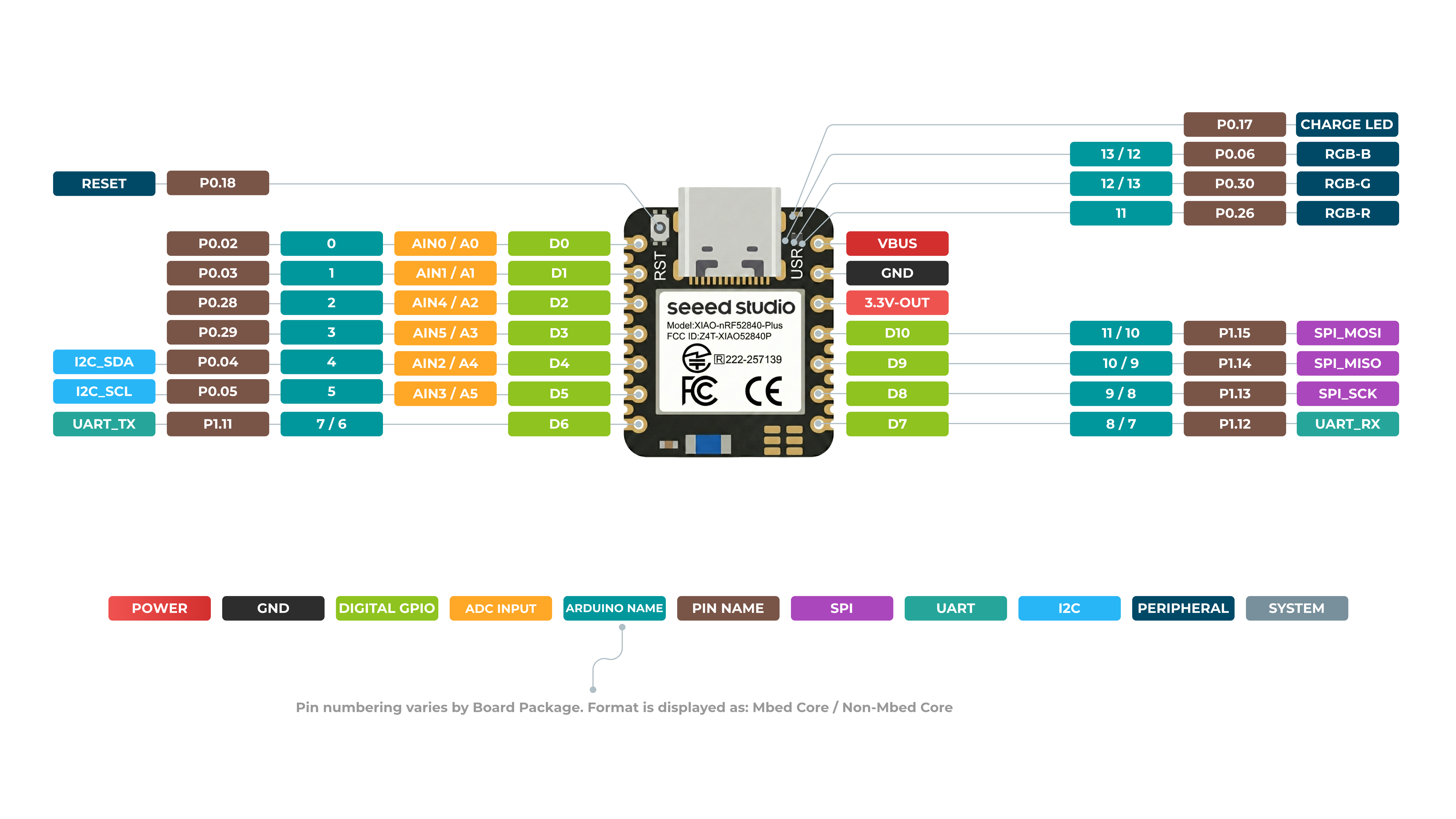

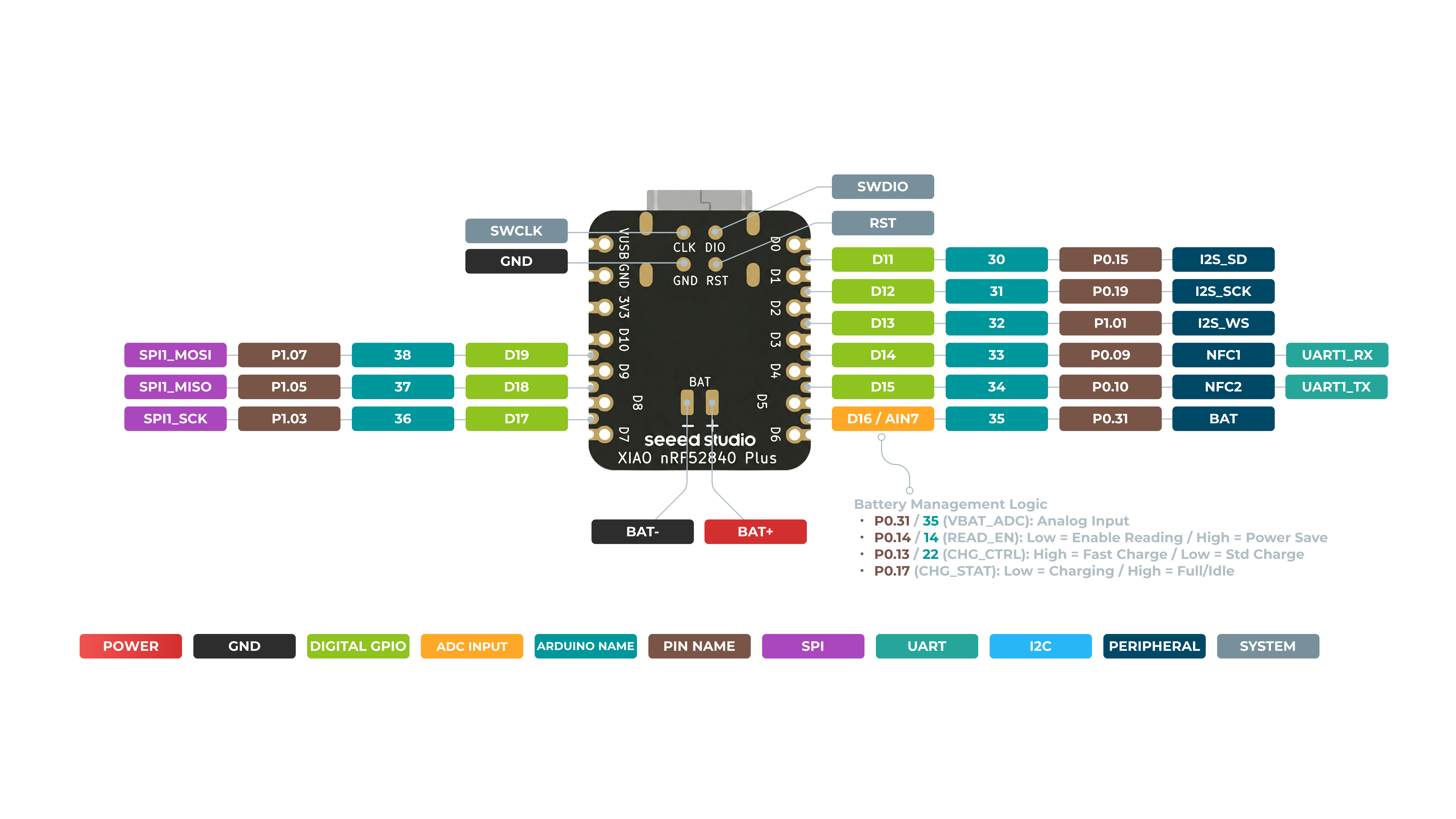

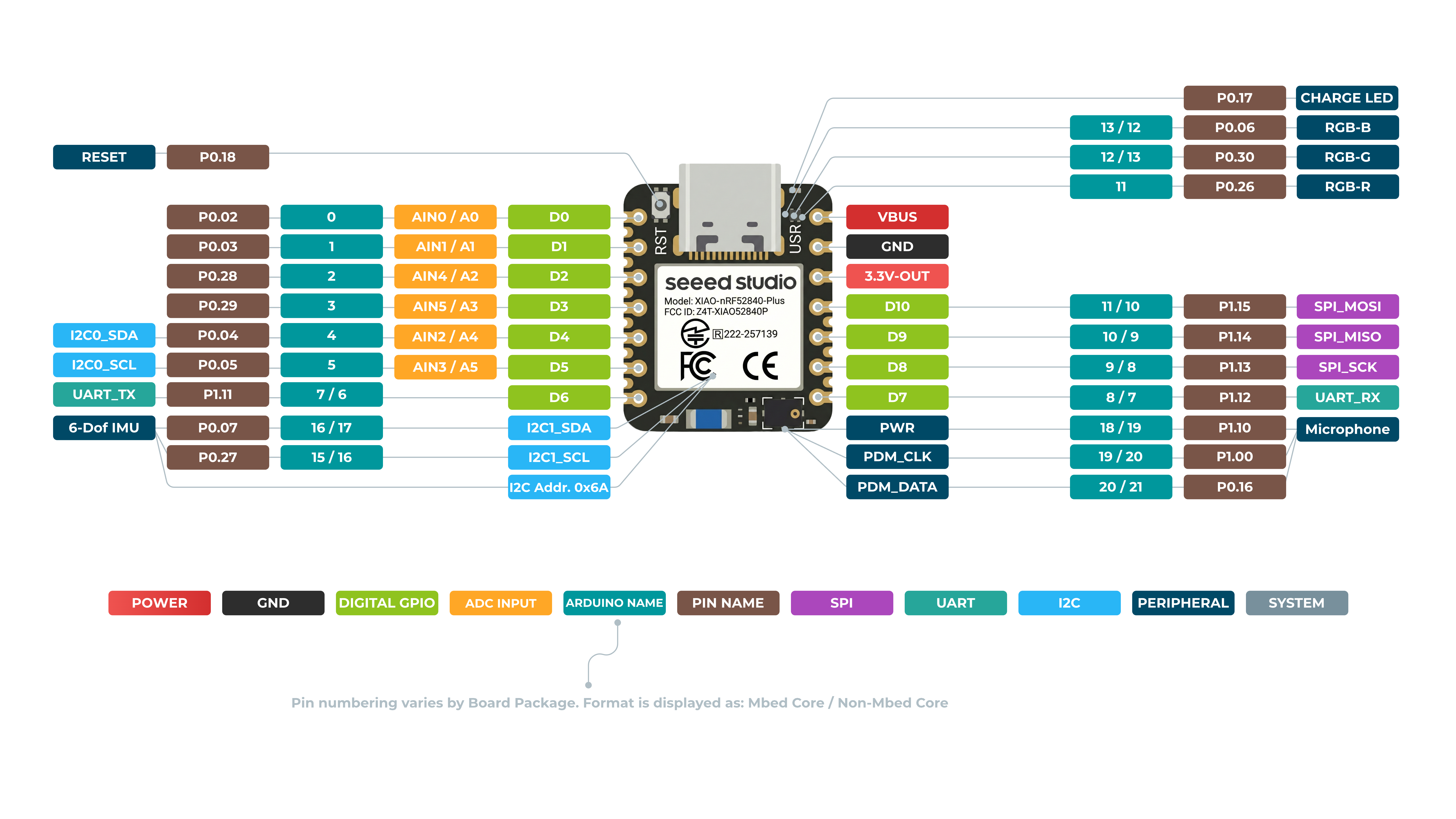

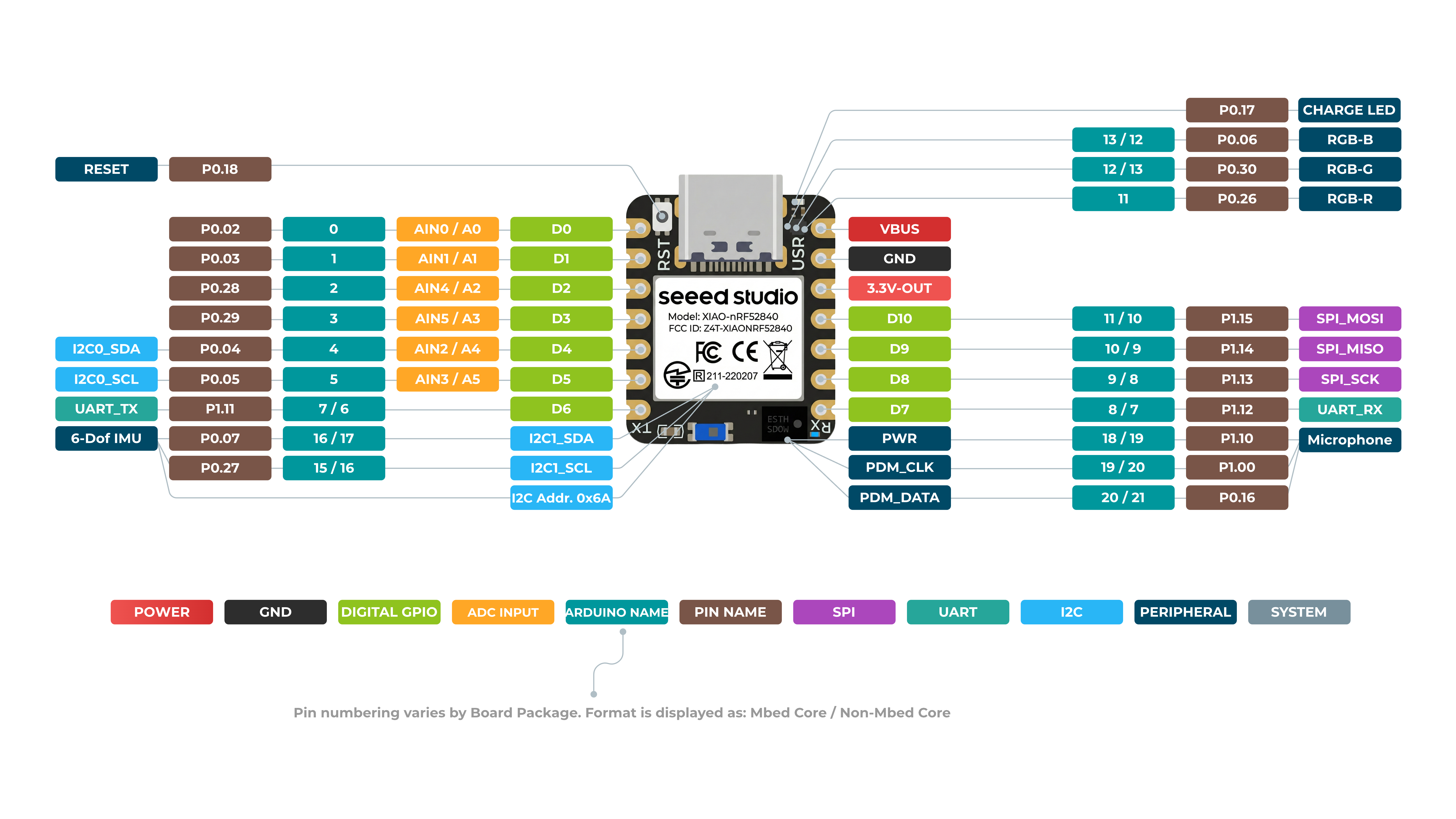

Mapa de pines

Pin XIAOFunciónPin del chipDescripciónNombre Arduino
5VVBUSEntrada/Salida de alimentación
GND
3V33V3_OUTSalida de alimentación
D0AnalógicoP0.02GPIO, AIN00
D1AnalógicoP0.03GPIO, AIN11
D2AnalógicoP0.28GPIO, AIN42
D3AnalógicoP0.29GPIO, AIN53
D4Analógico, SDAP0.04GPIO, datos I2C, AIN24
D5Analógico, SCLP0.05GPIO, reloj I2C, AIN35
D6TXP1.11GPIO, transmisión UART7/6
D7RXP1.12GPIO, recepción UART8/7
D8SPI_SCKP1.13GPIO, reloj SPI9/8
D9SPI_MISOP1.14GPIO, datos SPI10/9
D10SPI_MOSIP1.15GPIO, datos SPI11/10
NFC1P0.09NFC
NFC2P0.10NFC
ResetP0.18RESET
ADC_BATREAD_BAT_ENABLEP0.14Control de habilitación para lectura de voltaje de batería
RF Switch Port SelectP2.05Conmutar antena integrada
RF Switch PowerP2.03Alimentación
CHARGE_LEDP0.17CHG-LED_Red
USER_LED_RP0.26Pin de LED RGB rojo controlado por el usuario11
USER_LED_BP0.06Pin de LED RGB azul controlado por el usuario13/12
USER_LED_GP0.30Pin de LED RGB verde controlado por el usuario12/13

Digital​

Conecta un pulsador al pin D6 y un LED al pin D10. Luego sube el siguiente código para controlar el ENCENDIDO/APAGADO del LED usando el pulsador.

const int buttonPin = 6;     // pushbutton connected to digital pin 6
const int ledPin =  10;      // LED connected to digital pin 10

int buttonState = 0;         // variable for reading the pushbutton status

void setup() {
  // initialize the LED pin as an output:
  pinMode(ledPin, OUTPUT);
  // initialize the pushbutton pin as an input:
  pinMode(buttonPin, INPUT);
}

void loop() {
  // read the state of the pushbutton value:
  buttonState = digitalRead(buttonPin);

  // check if the pushbutton is pressed. If it is, the buttonState is HIGH:
  if (buttonState == HIGH) {
    // turn LED off:
    digitalWrite(ledPin, HIGH);
  } else {
    // turn LED on:
    digitalWrite(ledPin, LOW);
  }
}

Digital como PWM​

Conecta un LED al pin D10. Luego sube el siguiente código para ver cómo el LED se va atenuando gradualmente.

int ledPin = 10;    // LED connected to digital pin 10

void setup() {

}

void loop() {
  // fade in from min to max in increments of 5 points:
  for (int fadeValue = 0 ; fadeValue <= 255; fadeValue += 5) {
    // sets the value (range from 0 to 255):
    analogWrite(ledPin, fadeValue);
    // wait for 30 milliseconds to see the dimming effect
    delay(30);
  }

  // fade out from max to min in increments of 5 points:
  for (int fadeValue = 255 ; fadeValue >= 0; fadeValue -= 5) {
    // sets the value (range from 0 to 255):
    analogWrite(ledPin, fadeValue);
    // wait for 30 milliseconds to see the dimming effect
    delay(30);
  }
}

Analógico​

Conecta un potenciómetro al pin A5 y un LED al pin D10. Luego sube el siguiente código para controlar el intervalo de parpadeo del LED girando la perilla del potenciómetro.

const int sensorPin = 5;
const int ledPin =  10;
void setup() {
  // declare the ledPin as an OUTPUT:
  pinMode(sensorPin, INPUT);
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // read the value from the sensor:
  int sensorValue = analogRead(sensorPin);
  // turn the ledPin on
  digitalWrite(ledPin, HIGH);
  // stop the program for <sensorValue> milliseconds:
  delay(sensorValue);
  // turn the ledPin off:
  digitalWrite(ledPin, LOW);
  // stop the program for for <sensorValue> milliseconds:
  delay(sensorValue);
}

Serie​

Usa Serial1 para usar el UART a través de GPIO en lugar de USB. También puedes usar ambos de forma simultánea. Usa el pin D6 como pin TX de UART y el pin D7 como pin RX de UART para enviar el mensaje "Hello World!".

void setup() {
    Serial1.begin(115200);
    while (!Serial1);
}

void loop() {
    Serial1.println("Hello World!");
    delay(1000);
}

I2C​

Grove - OLED Display 1.12 (SH1107)Seeed Studio XIAO nRF52840 (Sense)
GNDGND
VCC5V
SDASDA
SCLSCL

pir

  • Paso 2. Abre Arduino IDE, navega a Sketch > Include Library > Manage Libraries...

  • Paso 3. Busca u8g2 e instálala

pir

  • Paso 4. Sube el siguiente código para mostrar cadenas de texto en la pantalla OLED
#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>
#include <Wire.h>

U8G2_SH1107_SEEED_128X128_1_SW_I2C u8g2(U8G2_R0, /* clock=*/ 5, /* data=*/ 4, /* reset=*/ U8X8_PIN_NONE);

void setup(void) {
  u8g2.begin();
}

void loop(void) {
  u8g2.firstPage();

  do {
    u8g2.setFont(u8g2_font_luBIS08_tf);
    u8g2.drawStr(0,24,"Hello Seeed!");
  } while ( u8g2.nextPage() );
}

SPI​

Grove - OLED Display 1.12 (SH1107)Seeed Studio XIAO nRF52840 (Sense)
GNDGND
5V5V
SCLSCK
SIMOSI
RESD3
D/CD4
CSD5

pir

  • Paso 2. Esta pantalla OLED es compatible tanto con comunicación I2C como SPI, y el modo predeterminado es I2C. Para usar el modo SPI, debes consultar la Grove - OLED Display 1.12 (SH1107) V3.0 wiki para cambiar la comunicación de la pantalla OLED a SPI antes de continuar

Nota: Asegúrate de que la biblioteca U8g2 esté instalada a partir de los pasos anteriores.

  • Paso 3. Sube el siguiente código para mostrar cadenas de texto en la pantalla OLED
#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>
#include <Wire.h>

U8G2_SH1107_128X128_1_4W_HW_SPI u8g2(U8G2_R3, /* cs=*/ 5, /* dc=*/ 4, /* reset=*/ 3);

void setup(void) {
  u8g2.begin();
}

void loop(void) {
  u8g2.firstPage();

  do {
    u8g2.setFont(u8g2_font_luBIS08_tf);
    u8g2.drawStr(0,24,"Hello Seeed!");
  } while ( u8g2.nextPage() );
}
