Introducción a reTerminal E1003

Consigue uno ahora 🖱️

Introducción​

reTerminal E1003 es una pantalla de papel electrónico monocromática de 10,3 pulgadas con soporte táctil y de código abierto, que ofrece 16 niveles de escala de grises y una alta resolución de 1404×1872 píxeles, con una duración de batería de hasta 6 meses (basado en una actualización por día). Impulsada por ESP32-S3, es compatible de forma nativa con nuestra plataforma de interfaz de usuario sin código SenseCraft HMI para una creación de paneles de control sin esfuerzo. Ya sea para visualización y control de paneles de hogar inteligente, pantallas de información en oficinas o proyectos educativos, este dispositivo listo para usar con capacidad táctil ofrece imágenes impresionantes y una personalización flexible para satisfacer todas tus necesidades.

tip

La interacción táctil para reTerminal E1003 es compatible a partir del firmware v1.1.2 de SenseCraft HMI. La versión más reciente actualmente es la v1.1.4.3 — recomendamos actualizar a ella para obtener la mejor experiencia. El soporte de biblioteca relacionado con la función táctil está previsto para una futura publicación de código abierto, lo que proporcionará mayor flexibilidad para personalizar los paneles. Pronto compartiremos más actualizaciones.

El soporte de ESPHome para reTerminal E1003 está en desarrollo y estará disponible en una versión futura.

Características​

  • Actualización completa de 3 segundos para paneles de papel electrónico más rápidos y receptivos
  • Crea interfaces interactivas fácilmente con SenseCraft HMI y compatibilidad táctil
  • Imágenes nítidas con pantalla de papel electrónico de 16 niveles de escala de grises y alta resolución
  • Hasta 6 meses de duración de batería (basado en una actualización por día)
  • Personalización flexible de hardware y software

Especificaciones​

ElementoDescripción
Nombre del productoreTerminal E1003
ProcesadorESP32-S3 con 8MB PSRAM
AlmacenamientoFlash de 32 MB; admite una tarjeta microSD
Pantalla10,3" Monocromática / 16 niveles de escala de grises
Resolución1404 x 1872 píxeles
Tarjeta Micro SDAdmite tarjetas microSD de hasta 32 GB (FAT32)
Conectividad inalámbricaWi-Fi 2.4GHz 802.11 b/g/n, Bluetooth 5.0
SensoresSensores de temperatura y humedad
MicrófonoReservado para aplicaciones de interacción por voz
AudioZumbador para alertas sonoras
Batería3000mAh
Entrada de alimentaciónUSB-C 5V/1A
Temperatura de trabajo0-40°C
Dimensiones224mm x 187mm x 18.6mm

Aplicaciones​

  • Paneles de automatización del hogar: Muestra datos en tiempo real del hogar inteligente como temperatura, humedad y calidad del aire a través de Home Assistant.
  • Marco de fotos electrónico monocromático de bajo consumo: Con SenseCraft HMI o la app, puedes subir fácilmente una serie de fotos desde tu álbum de forma remota. Combinado con una gran pantalla de tinta electrónica monocromática de alta resolución, ofrece una visualización de imágenes de ultra bajo consumo, por lo que ya no tendrás que preocuparte por la duración de la batería.
  • Pantallas inteligentes para oficinas: Muestra la disponibilidad de salas de reuniones, horarios de oficina o señalización direccional en pantallas de papel electrónico de bajo consumo y siempre encendidas.
  • Pantallas de información para comercios y espacios públicos: Carteles de papel electrónico de bajo consumo para menús, horarios o indicadores de ocupación con larga duración de batería.

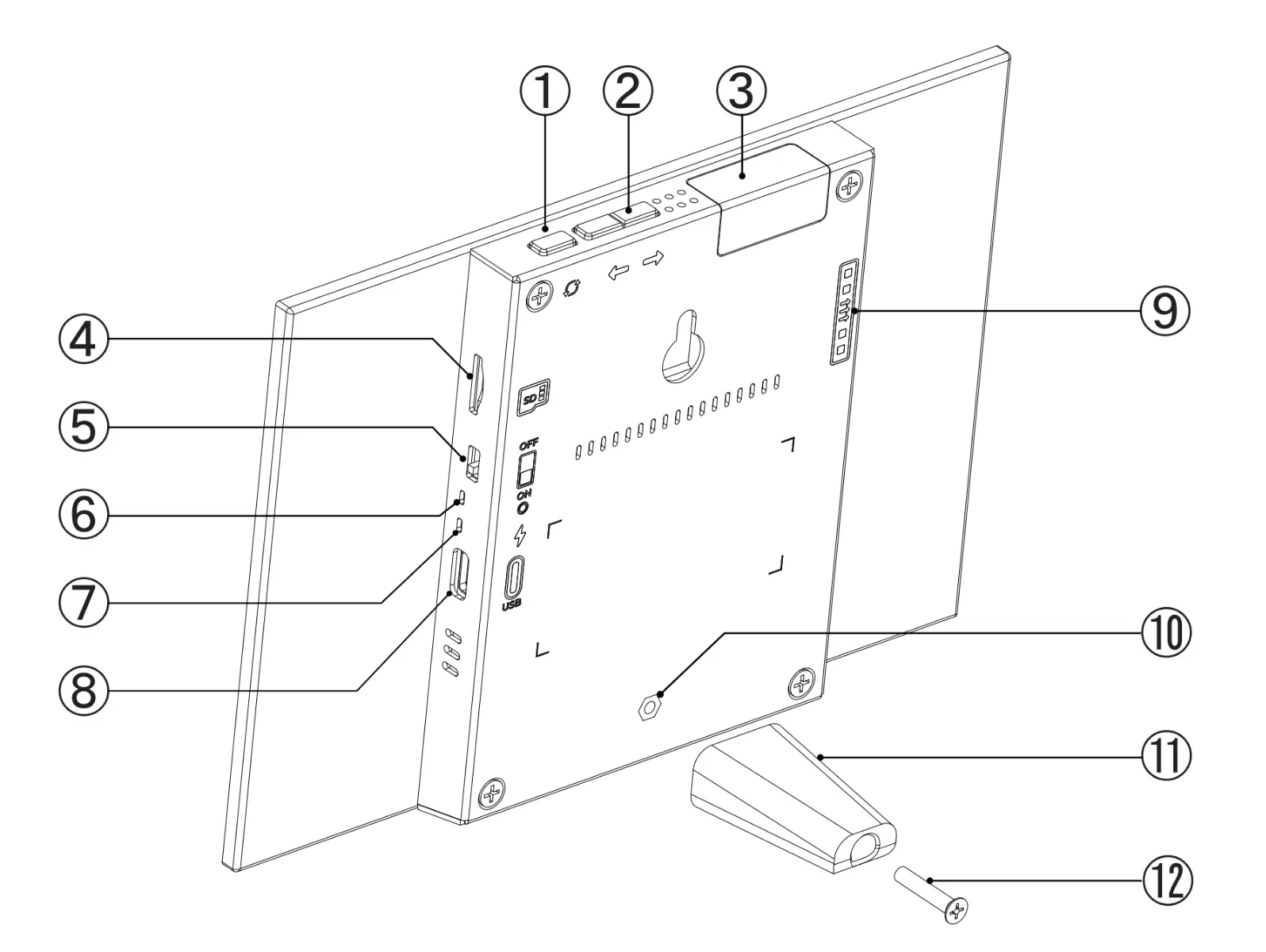

Descripción general del hardware​

  1. Botón de actualización de pantalla: Situado en la parte superior del dispositivo para la actualización manual de la pantalla.
  2. Botones de avance y retroceso de página: Situados en la parte superior del dispositivo para navegar entre páginas.
  3. Área de la antena Wi-Fi: Situada en la parte inferior del dispositivo para la conectividad Wi-Fi.
  4. Ranura para tarjeta MicroSD / TF: Para almacenamiento ampliable (FAT32, hasta 32GB).
  5. Interruptor de encendido: Para encender o apagar el dispositivo.
  6. LED rojo de alimentación: Indica el estado de carga de la batería.
  7. LED verde de estado: Indica el estado operativo o del sistema actual.
  8. Puerto USB-C de datos y carga: Para cargar el dispositivo y la transmisión de datos.
  9. Puerto de expansión: Cabecera de pines que proporciona conexiones VDD, GND, I2C y GPIO para sensores, módulos o periféricos externos.
  10. Orificios roscados para montaje del soporte: Orificios roscados en la parte posterior del dispositivo para fijar el soporte.
  11. Soporte de apoyo impreso en 3D: El soporte incluido como accesorio para mantener el dispositivo en posición vertical sobre una superficie plana.
  12. Tornillos de montaje del soporte: Tornillos utilizados para fijar el soporte al dispositivo.

Primeros pasos​

El reTerminal E1003 viene preinstalado con firmware que es compatible con SenseCraft HMI, una plataforma sin código que te permite diseñar y desplegar paneles personalizados sin esfuerzo.

Preparativos​

Paso 1. Desempaqueta tu reTerminal E1003 y asegúrate de que todos los componentes estén incluidos:

  • Pantalla de papel electrónico reTerminal E1003
  • Cable USB Tipo-C
  • Guía de inicio rápido
  • Destornillador
  • Tornillos
  • Soporte de apoyo impreso en 3D

Paso 2. (Opcional) Instala el soporte de apoyo impreso en 3D para colocar el dispositivo en posición vertical:

Localiza el soporte de apoyo impreso en 3D incluido en el paquete. Coloca el soporte contra la zona de montaje designada en la parte posterior del reTerminal E1003 donde se encuentran las tuercas incrustadas. Utiliza un destornillador para fijar el soporte al dispositivo apretando los tornillos en las tuercas incrustadas en la parte posterior del reTerminal E1003. Una vez fijado de forma segura, coloca el reTerminal E1003 sobre una superficie plana donde el soporte lo mantendrá en posición vertical.

nota

El soporte proporciona un ángulo de visión fijo y no se puede ajustar. Esta posición fija está diseñada para ofrecer una visibilidad óptima en la mayoría de los escenarios de uso.

Paso 3. (Opcional) Inserta una tarjeta microSD si planeas usar el dispositivo como marco de fotos digital o necesitas almacenamiento adicional.

nota

La pantalla de papel electrónico reTerminal E Serie solo admite tarjetas MicroSD de hasta 32GB en formato FAT32.
La tarjeta SD de 32GB viene formateada como exFAT por defecto. Después de formatearla a FAT32, se puede montar correctamente y usar para almacenar imágenes.

Paso 4. (Opcional) Instala los controladores USB si es necesario:

Según tu sistema operativo, es posible que necesites instalar controladores USB para garantizar una comunicación adecuada con tu reTerminal E1003:

  • Los sistemas Windows 11 suelen incluir el controlador por defecto
  • Para Windows 10 y versiones anteriores, puede que necesites descargar e instalar el controlador CH341 desde la página oficial de WCH

Encendido​

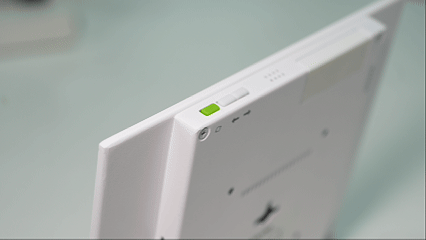

Paso 1. Enciende el dispositivo deslizando el interruptor de encendido a la posición ON. El interruptor de encendido se encuentra en la parte posterior de la unidad.

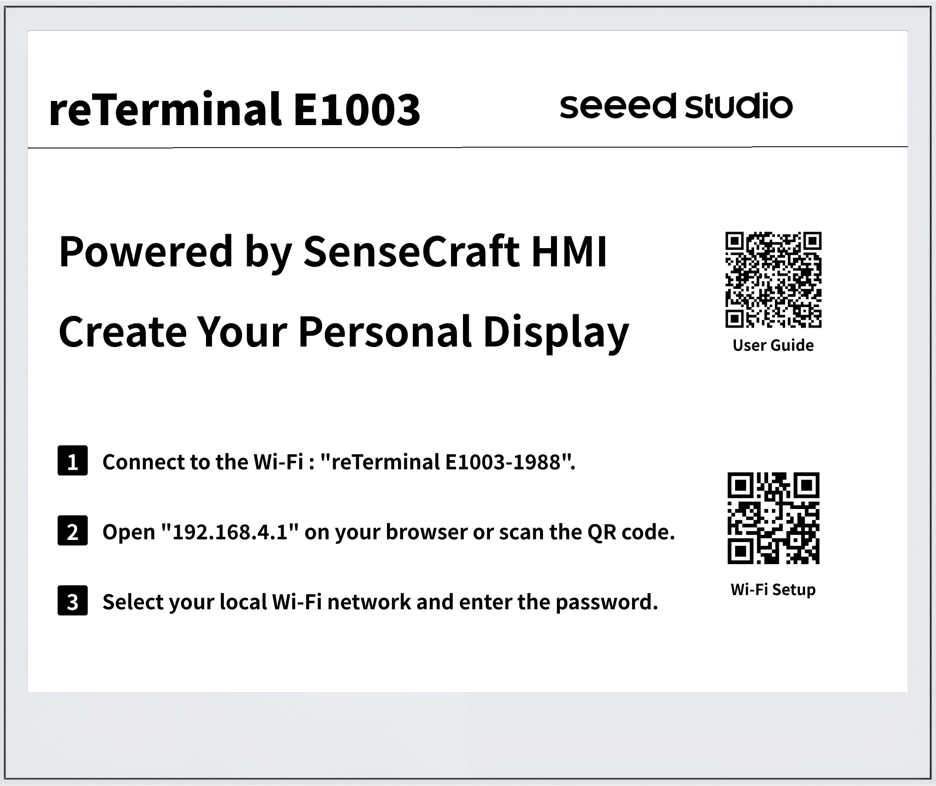

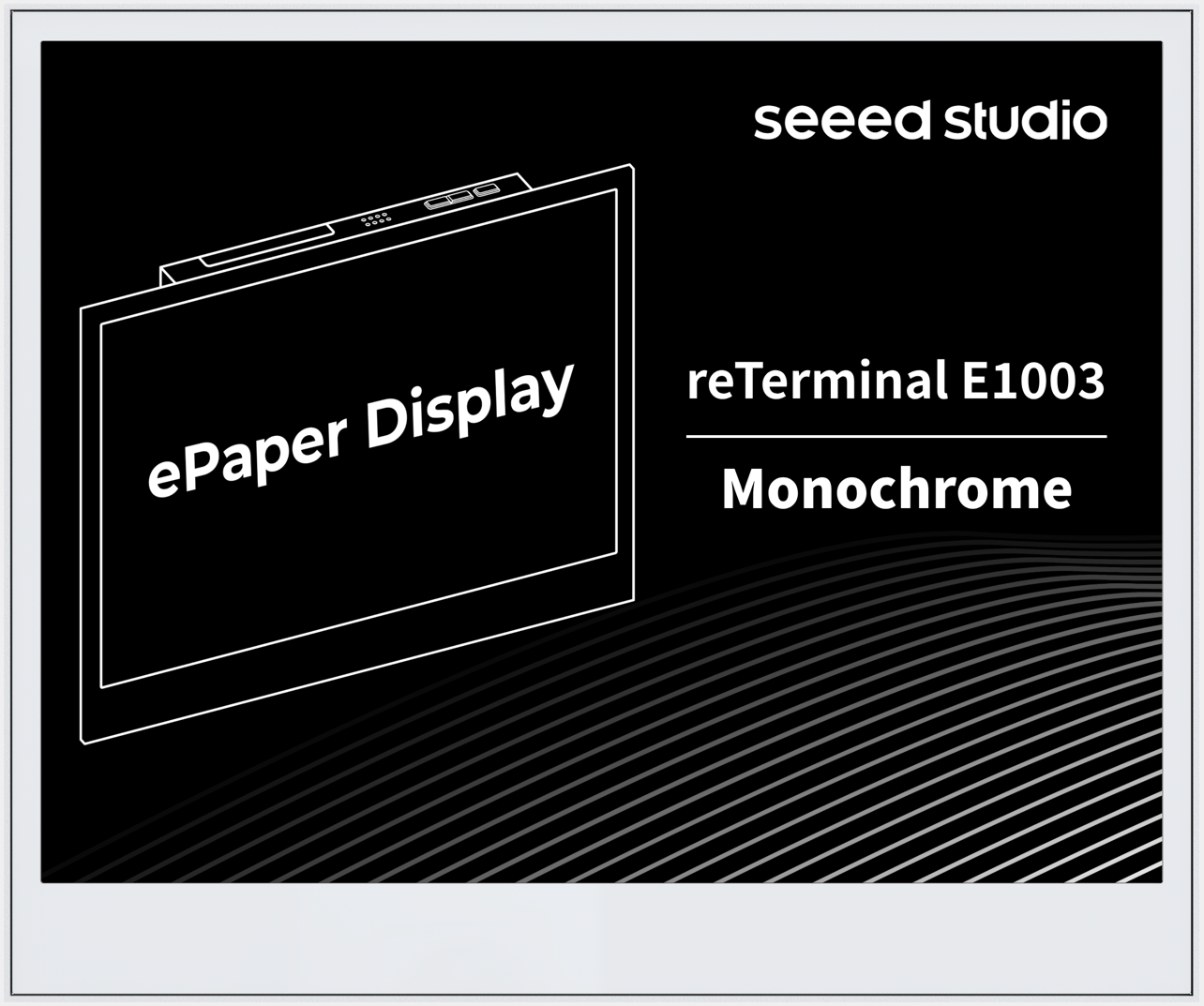

Paso 2. En el primer arranque, el dispositivo mostrará información del producto e instrucciones para la configuración de red.


Paso 3. El LED de estado verde se enciende durante aproximadamente 3 segundos y luego se apaga, indicando que el dispositivo está encendido e inicializándose. Si no se realiza ninguna acción en 30 segundos, el dispositivo entra automáticamente en modo de suspensión para ahorrar energía.

tip

Por lo tanto, debemos completar los siguientes pasos de configuración de red durante este tiempo. Cuando el dispositivo entra en suspensión, no podrás encontrar el punto de acceso del dispositivo. Si esto ocurre, puedes activar el dispositivo presionando el botón Refresh en la parte superior de la unidad.

Configuración de red​

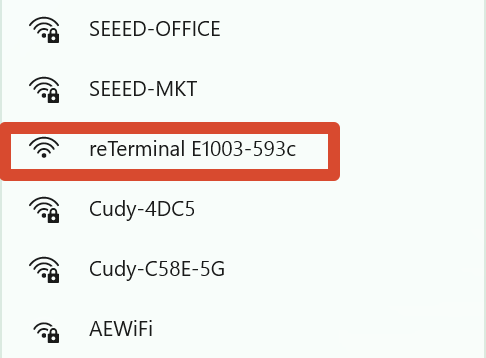

Paso 1. Conéctate al punto de acceso Wi‑Fi del dispositivo desde tu teléfono inteligente o computadora. El nombre del AP aparecerá en la pantalla (no se requiere contraseña). Las credenciales de red son reTerminal E1003-{MAC Address}.


Paso 2. Una vez conectado, tu teléfono debería redirigirte automáticamente a la página de configuración Wi‑Fi. Si no lo hace, puedes escanear el código QR que se muestra en la pantalla del reTerminal E1003 con tu teléfono, o abrir manualmente un navegador e ir a 192.168.4.1.

Si introduces una contraseña incorrecta, simplemente vuelve a introducirla y envíala de nuevo.

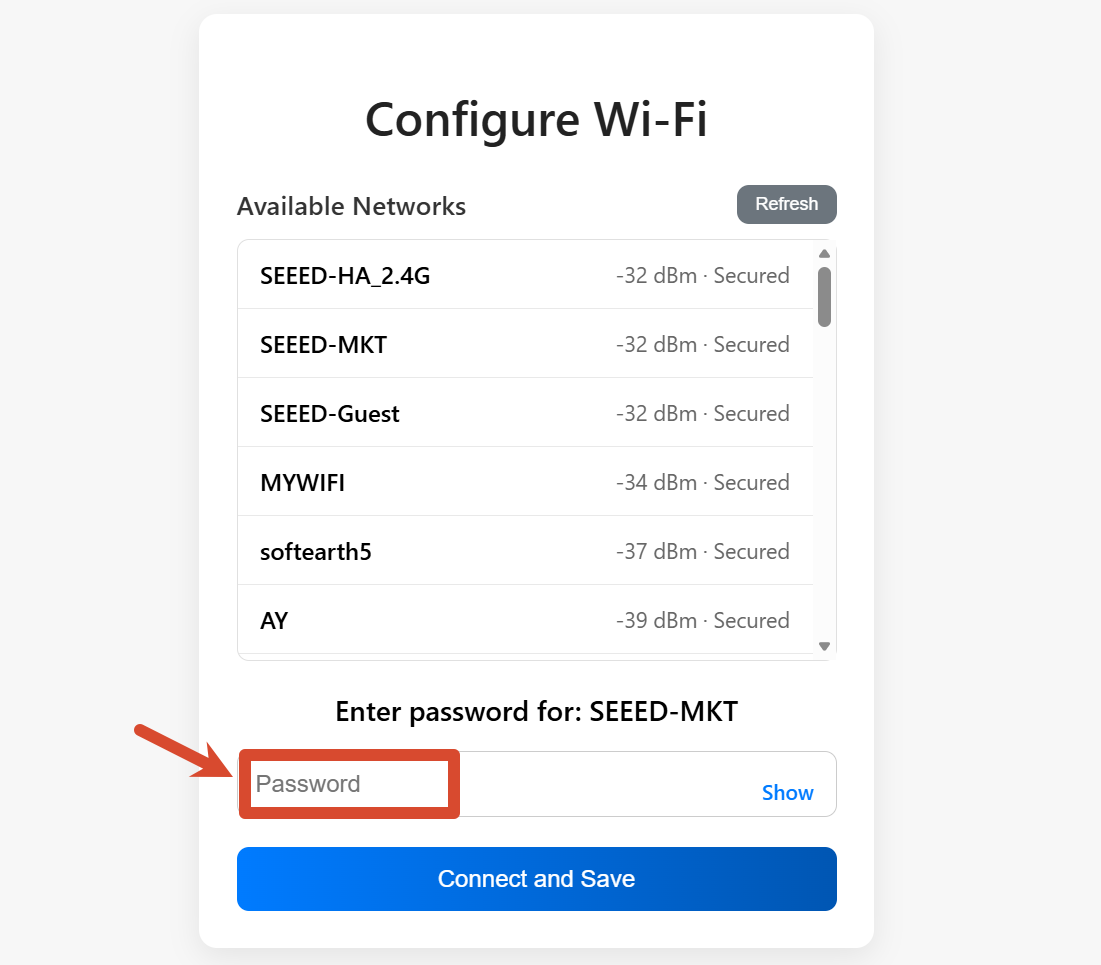

Paso 3. Selecciona tu red Wi‑Fi local e introduce la contraseña, luego haz clic en "Connect".

nota

La pantalla de tinta electrónica reTerminal E Serie solo admite redes Wi‑Fi de 2,4 GHz, no de 5 GHz ni otras bandas.

Paso 4. Una vez que la conexión sea exitosa, el dispositivo emitirá un pitido de confirmación y mostrará una pantalla con el código de emparejamiento.

Conexión a la plataforma SenseCraft​

Paso 1. Visita SenseCraft HMI en tu navegador web y crea una cuenta o inicia sesión.

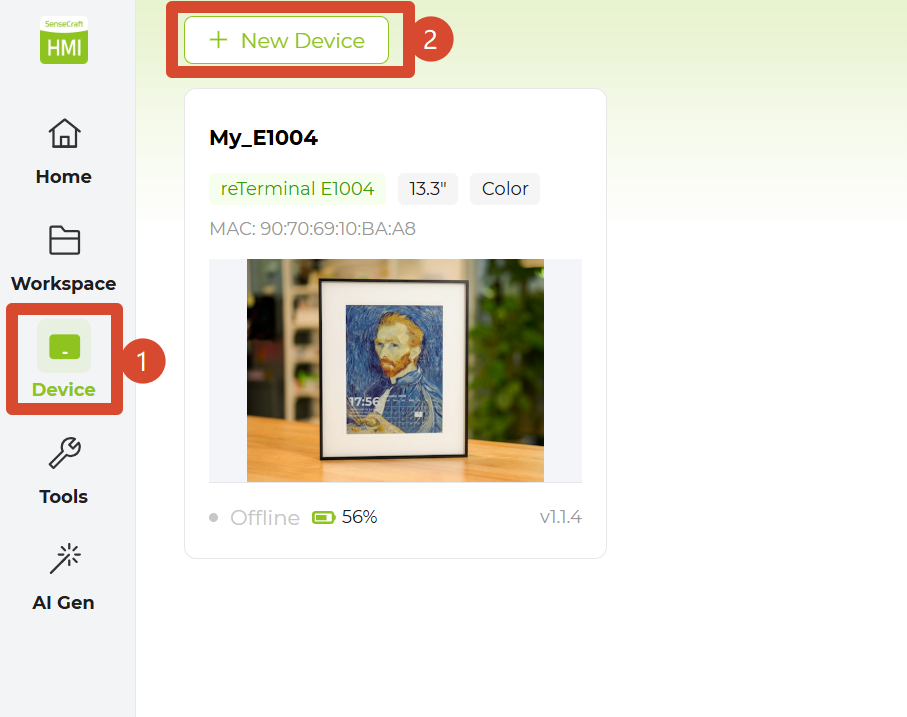

Paso 2. En la barra lateral izquierda, haz clic en Device para entrar en la página de Dispositivos y luego haz clic en el botón + New Device en la esquina superior izquierda.

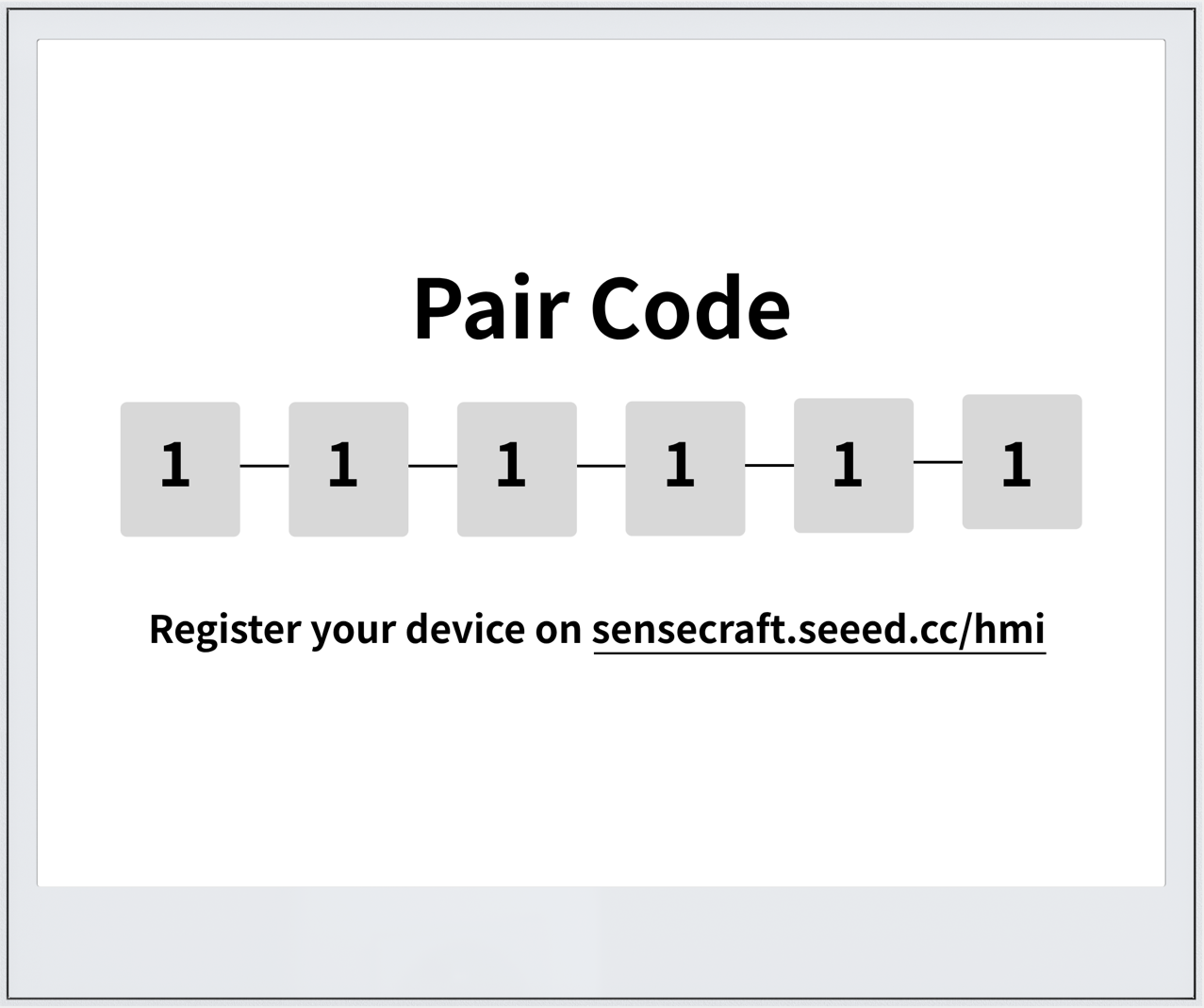

Paso 3. Nombra tu dispositivo e introduce el código de emparejamiento que se muestra en la pantalla de tu dispositivo y haz clic en Create.

Paso 4. Una vez emparejado, el dispositivo mostrará un mensaje invitándote a crear tu primer panel.

Actualización de firmware​

Después de que el dispositivo se añada correctamente a tu cuenta de SenseCraft, la plataforma comprobará automáticamente la versión del firmware. Si hay un firmware más reciente disponible, se te pedirá que lo actualices.

También puedes comprobar la versión del firmware manualmente en cualquier momento:

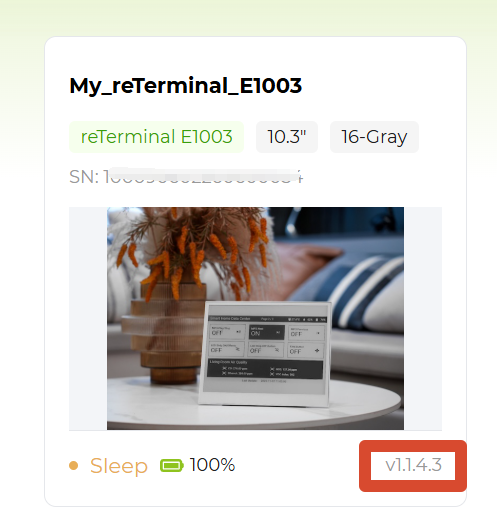

Paso 1. En la página Device, busca tu reTerminal E1003 para ver sus detalles y toma nota de la versión actual del firmware.

Paso 2. En la barra lateral izquierda, haz clic en Tools y abre la pestaña Firmware Flasher para ver la última versión de firmware disponible para este dispositivo.

Paso 3. Si la versión actual es más antigua que la última, sigue el flujo de 3 pasos en la página Firmware Flasher para actualizar:

  1. Selecciona tu dispositivo — conecta el reTerminal E1003 a tu computadora mediante el cable USB‑C, asegúrate de que el interruptor de encendido esté en ON, luego haz clic en Select y elige tu dispositivo de la lista.

  2. Selecciona el firmware — elige el firmware más reciente en el menú desplegable de versiones.

  3. Flash — haz clic en Flash y espera a que la actualización se complete. Activa Full Flash solo si quieres restablecer el dispositivo al estado de fábrica (todos los datos, ajustes y diseños se borrarán).

nota

  1. Actualizar el firmware garantiza un rendimiento óptimo y acceso a las funciones más recientes. La interacción táctil para reTerminal E1003 requiere firmware v1.1.2 o posterior. La versión más reciente actualmente es v1.1.4.3 — recomendamos actualizar a ella para obtener la mejor experiencia.

  2. No es posible grabar el firmware correctamente cuando el dispositivo está apagado o en modo de suspensión. Si seleccionas el puerto correcto para tu dispositivo pero nunca ves el progreso de grabación del firmware, puede que necesites activar el dispositivo presionando el botón Refresh en la parte superior de la unidad e intentarlo de nuevo.

  3. Haz un Flash estándar para mantener tu configuración: se conservan el Wi‑Fi, los diseños desplegados y las imágenes. Haz un Full Flash para empezar desde cero: todos los datos, ajustes y diseños se borran (estado de fábrica).

Muestra contenido en tu reTerminal E1003​

Una vez que tu dispositivo esté emparejado, puedes empezar a usarlo para mostrar lo que quieras. Recomendamos SenseCraft HMI, una plataforma en la nube sin código que te permite diseñar y desplegar contenido en tu reTerminal E1003 en solo unos pocos clics.

SenseCraft HMI tiene su propio Wiki dedicado con tutoriales completos y documentación de funciones. Para guías detalladas (configuración de cuenta, grabación de firmware, uso avanzado del editor, despliegue, etc.), consulta:

Dado que este artículo es una Guía de Inicio Rápido del producto, no repetiremos el mismo contenido aquí: a continuación solo se muestra cómo visualizar algo rápidamente en tu reTerminal E1003.

Inicio — Comienza desde una plantilla de la comunidad​

La forma más rápida de mostrar algo en tu pantalla es comenzar desde una plantilla ya preparada. En la página de Home de SenseCraft HMI, encontrarás una colección grande y en continuo crecimiento de plantillas aportadas por la comunidad: paneles de control, relojes, paneles meteorológicos, muros de citas, calendarios, marcos de fotos y más. Explora la galería, elige el diseño que más te guste y despliegálo en tu reTerminal E1003 con un solo clic.

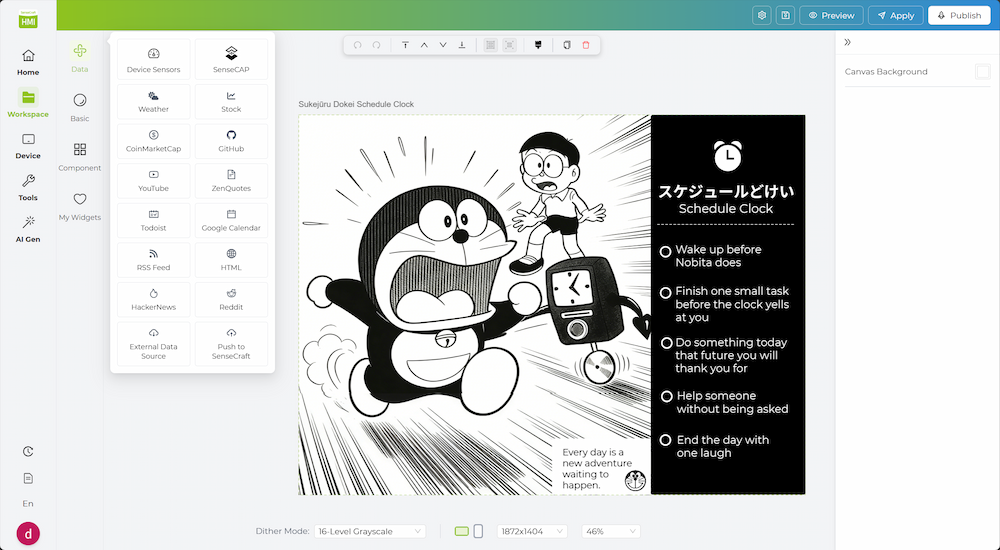

Workspace — Gestiona y diseña tu propio contenido​

La página de Workspace es donde gestionas todas las páginas y el contenido que se muestra en el dispositivo actualmente vinculado. Desde aquí puedes:

  • Crear y organizar tus propias páginas de diseño desde cero
  • Subir imágenes y organizarlas en presentaciones de diapositivas
  • Combinar texto, widgets, formas, datos, fuentes RSS, contenido web y más en un único editor de arrastrar y soltar
  • Desplegar el diseño final de forma inalámbrica en tu reTerminal E1003

Una vez que tu diseño esté guardado, haz clic en Deploy to Device, selecciona tu reTerminal E1003 emparejado y el contenido se transmitirá de forma inalámbrica al dispositivo. La pantalla de tinta electrónica se actualizará para mostrar tu diseño. La interacción táctil requiere firmware v1.1.2 o posterior; la versión más reciente actualmente es v1.1.4.3, y recomendamos actualizar a ella para obtener la mejor experiencia.

Para todo lo demás —operaciones detalladas del editor, consejos y notas de la versión— consulta la SenseCraft HMI Wiki.

Controles manuales del dispositivo​

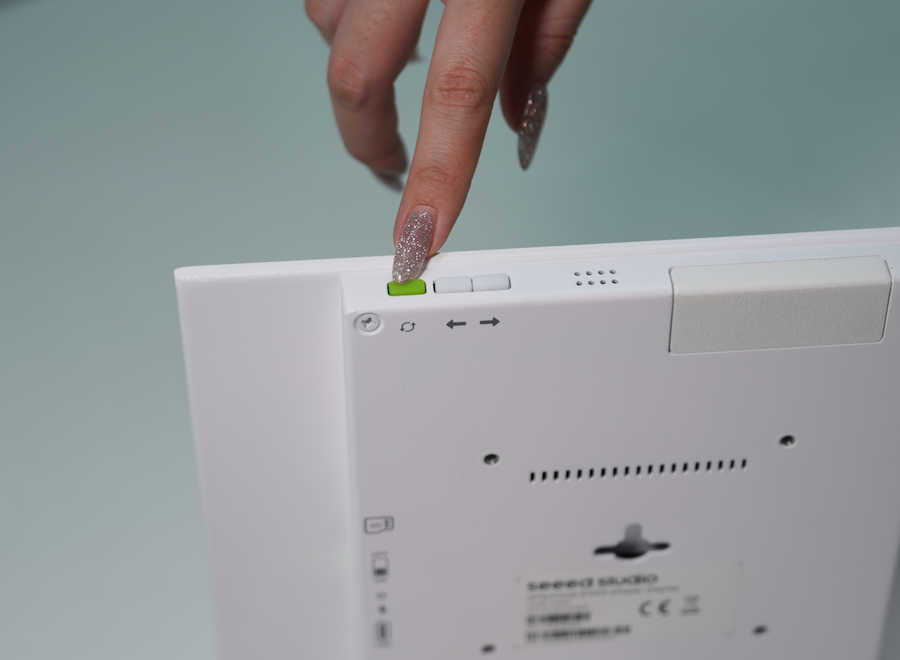

Botón de actualización​

El botón de actualización en la parte superior del dispositivo cumple varias funciones:

  • Pulsación corta: Actualiza manualmente la pantalla y comprueba si hay contenido nuevo desde la plataforma SenseCraft. El zumbador emitirá un pitido para confirmar la acción. Este botón también se utiliza habitualmente para activar el dispositivo cuando ha entrado en suspensión y una actualización del panel no está disponible de inmediato.

  • Pulsación larga (funcionalidad futura): Activará el modo de entrada de voz.

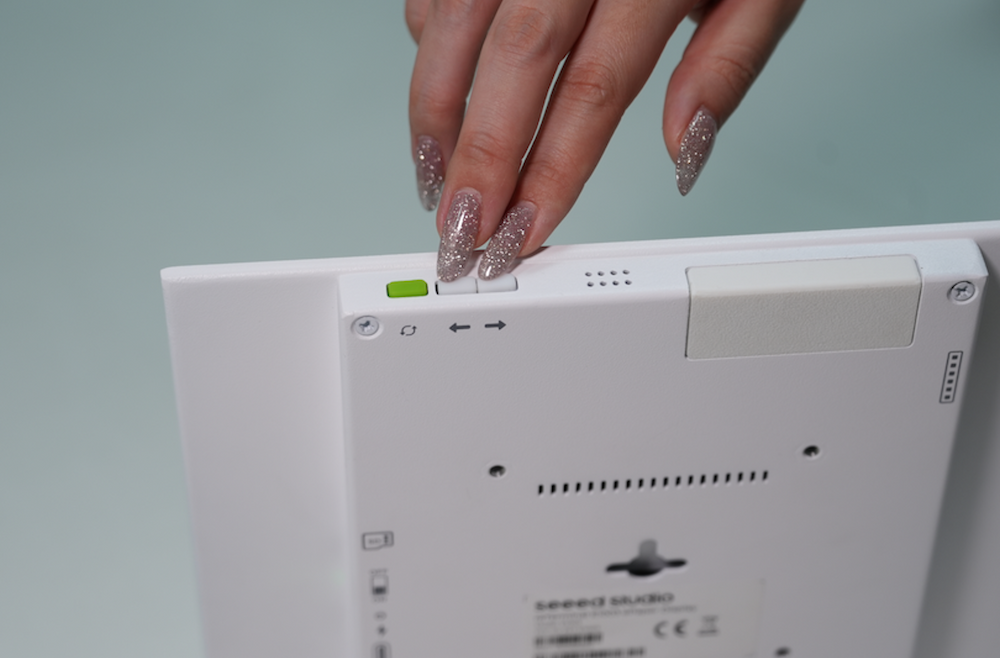

Botones de navegación​

Los botones izquierdo y derecho te permiten navegar entre varias páginas si tu panel contiene más de una página:

  • Botón izquierdo: Navega a la página anterior

  • Botón derecho: Navega a la página siguiente

Restablecimiento de red​

Si necesitas conectarte a una red Wi‑Fi diferente:

Paso 1. Mantén pulsados ambos botones de navegación (izquierdo y derecho) simultáneamente durante 2 segundos.

Paso 2. El dispositivo entrará en modo de configuración Wi‑Fi y podrás seguir de nuevo los pasos de Network Setup para conectarte a una nueva red.

Indicadores LED​

  • Todos los LED apagados:

    • No hay cable USB conectado

  • LED rojo:

    • Encendido fijo cuando el cable USB está conectado y la carga está en curso

  • LED verde:

    • Se enciende durante aproximadamente 3 segundos en cada encendido y luego se apaga
    • Encendido fijo cuando el cable USB está conectado y la batería está completamente cargada

Funcionamiento con batería​

Cuando funciona con alimentación por batería:

  • El dispositivo entrará automáticamente en modo de bajo consumo entre actualizaciones

  • La duración de la batería depende de la frecuencia de actualización (normalmente 6 meses con una carga completa y una actualización al día)

  • El dispositivo mostrará un icono de batería baja en la esquina superior derecha cuando el nivel de batería sea inferior al 20%

tip

Si quieres escribir algo de código por tu cuenta para leer el voltaje de la batería, será más preciso añadir un retardo de 10 ms antes de la función analogRead().

Pines de expansión​

El reTerminal E1003 incorpora un conector de expansión de 6 pines (J2) que proporciona opciones de conectividad para añadir sensores externos, módulos u otro hardware para ampliar la funcionalidad de tu dispositivo. Este conector de expansión expone varios pines GPIO y interfaces de comunicación del ESP32-S3, lo que lo convierte en un punto de conexión versátil para tus proyectos DIY.

Distribución de pines del conector de expansión​

El conector de expansión de 6 pines (J2) tiene la siguiente distribución de pines:

Pin (de arriba a abajo)EtiquetaPin ESP32-S3FunciónDescripción
1HEADER_3V3-AlimentaciónFuente de alimentación de 3,3 V para dispositivos externos
2GND-TierraReferencia de tierra común
3ESP_IO47GPIO47GPIO/ADCEntrada/salida de propósito general con capacidad de entrada analógica
4ESP_IO6/ADC1_CHGPIO6GPIO/ADCEntrada/salida de propósito general con capacidad de entrada analógica
5ESP_IO20/I2C0_SCLGPIO20GPIO/I2C SCLGPIO o señal de reloj I2C
6ESP_IO19/I2C0_SDAGPIO19GPIO/I2C SDAGPIO o señal de datos I2C

Solución de problemas​

P1: El dispositivo no enciende​

  • Asegúrate de que el interruptor de encendido esté en la posición ON
  • Conecta el cable USB‑C para cargar el dispositivo
  • Comprueba si el LED rojo está siempre encendido (indicando que está cargando)
  • Si utilizas alimentación por batería, asegúrate de que la batería esté correctamente conectada y cargada

P2: No se puede conectar a la red Wi‑Fi​

  • Verifica que estés introduciendo la contraseña Wi‑Fi correcta
  • Asegúrate de que tu red Wi‑Fi esté operativa
  • Comprueba si tu router Wi‑Fi es compatible con redes de 2,4 GHz (5 GHz no es compatible)
  • Intenta colocar el dispositivo más cerca de tu router Wi‑Fi

P3: La pantalla no se actualiza​

  • Pulsa el botón de actualización para forzar una actualización manual

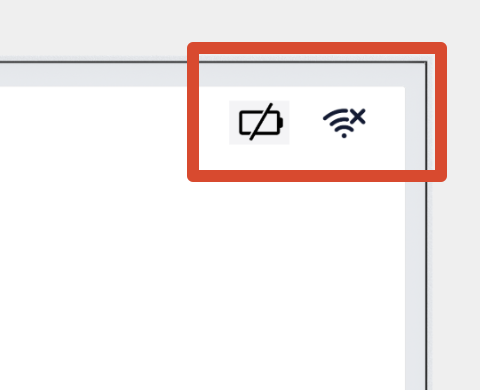

  • Verifica que el dispositivo esté conectado a la red Wi‑Fi (sin icono de desconexión en la esquina)
  • Comprueba tu cuenta de SenseCraft para asegurarte de que el panel esté correctamente desplegado
  • Si el problema persiste, intenta reiniciar el dispositivo
  • Si el dispositivo sigue sin responder después de reiniciarlo, vuelve a grabar el firmware correspondiente en la plataforma SenseCraft HMI y comprueba si se restaura la actualización normal

P4: Se perdió la conexión de red​

  • El dispositivo intentará reconectarse automáticamente a las redes conocidas
  • Cuando se vuelva a conectar, el icono de desconexión de Wi‑Fi desaparecerá
  • Si no puede reconectarse, sigue el procedimiento de Restablecimiento de red anterior
