Integración de mapa de calor en tiempo real con panel de datos de Grafana
Introducción
Este proyecto realiza detección de objetivos utilizando el modelo YOLO11n integrado en reCamera. Realiza un procesamiento de desenfoque sobre los objetivos de personas y muestra un efecto de mapa de calor. ¡Todo esto se maneja localmente dentro de reCamera! Y reCamera enviará los datos detectados a la base de datos Influxdb que se ejecuta localmente. Luego, Grafana lee los datos de la base de datos Influxdb para mostrar paneles de datos en tiempo real.
A continuación se muestra el efecto de uso después de completar esta demostración.
Preparación de hardware
Una reCamera un ordenador
| reCamera 2002 Series | reCamera Gimbal | reCamera HQ POE |
|---|---|---|
 |  |  |
1.Configuración de InfluxDB
1.1 Descarga de InfluxDB2-2.1.1 y puesta en marcha
Ve al link de descarga, descárgalo y descomprímelo. Pulsa Win + R para abrir la consola de comandos, luego entra en el directorio donde se descomprimió el archivo y finalmente escribe:
influxd
Como se muestra en la siguiente figura, el arranque se ha realizado correctamente
Si tu dispositivo es de arquitectura ARM y ejecuta un sistema Linux como una Raspberry Pi, el enlace de descarga está here.
Si tu dispositivo es de arquitectura AMD y ejecuta un sistema Linux, haz clic here para descargarlo.
El arranque de InfluxDB en dispositivos Linux sigue el mismo procedimiento. Entra en el directorio después de la descompresión y ejecútalo:
./influxd
1.2 Entra en la página web local de InfluxDB para la configuración
Luego abre una terminal cmd e introduce el siguiente comando para consultar la IP de tu ordenador
ipconfig
Después introduce la IP obtenida en el navegador y añade el puerto 8086 para entrar en la interfaz principal de InfluxDB.
Por ejemplo, mi IP es 192.168.7.183, entonces introduce 192.168.7.183:8086 en el navegador
Luego haz clic en "Get Started" y rellena tu propia información. Ten en cuenta que en este paso debes recordar el nombre de usuario y la contraseña que configures.
Luego haz clic en "Confgure Later"
Luego haz clic en Data para ver el "Initial Bucket Name" que acabamos de configurar en el paso de rellenar nuestra propia información. Yo rellené reCamera
Luego haz clic en Setting para configurar el tiempo de retención de datos
Haz clic en API Token para ver el Token de tu base de datos, que se utilizará en la configuración posterior de reCamera y en la configuración de la página web del mapa de calor.
2.Configuración de reCamera
2.1 Conectar reCamera a un dispositivo Linux (Si no estás usando un dispositivo Linux, pasa al siguiente paso y comienza desde el paso 2.2)
Si planeas conectar reCamera a un dispositivo Linux, te sugiero que primero uses un ordenador con Windows o Mac para conectarte a reCamera y realizar algunos cambios de configuración. De lo contrario, reCamera no podrá conectarse directamente al dispositivo Linux.
Tomando Windows como ejemplo. Introduce 192.168.42.1 en el navegador y luego haz clic en "setting"
Luego haz clic en "Terminal" e introduce el nombre de cuenta "recamera" y tu contraseña.
Luego ejecútalo en la terminal de recamera (este paso requerirá que introduzcas la contraseña de nuevo):
sudo rootfs_rw on
Luego ejecuta:
sudo vi /mnt/system/usb-ncm.sh
Luego comenta esta línea (primero pulsa la tecla "I" en el teclado para entrar en el modo de escritura, luego usa las teclas de dirección para llegar a esta línea y añade un "#" al principio). /etc/run_usb.sh probe acm >> /tmp/ncm.log 2>&1
Luego solo guarda y sal (pulsa la tecla ESC en el teclado para salir del modo de escritura y luego introduce ":wq" para guardar y salir).
Puede dejar de ser efectivo después de varios reinicios y será necesario restablecerlo.
2.2 Instalar programas desde las plataformas SenseCraft en reCamera

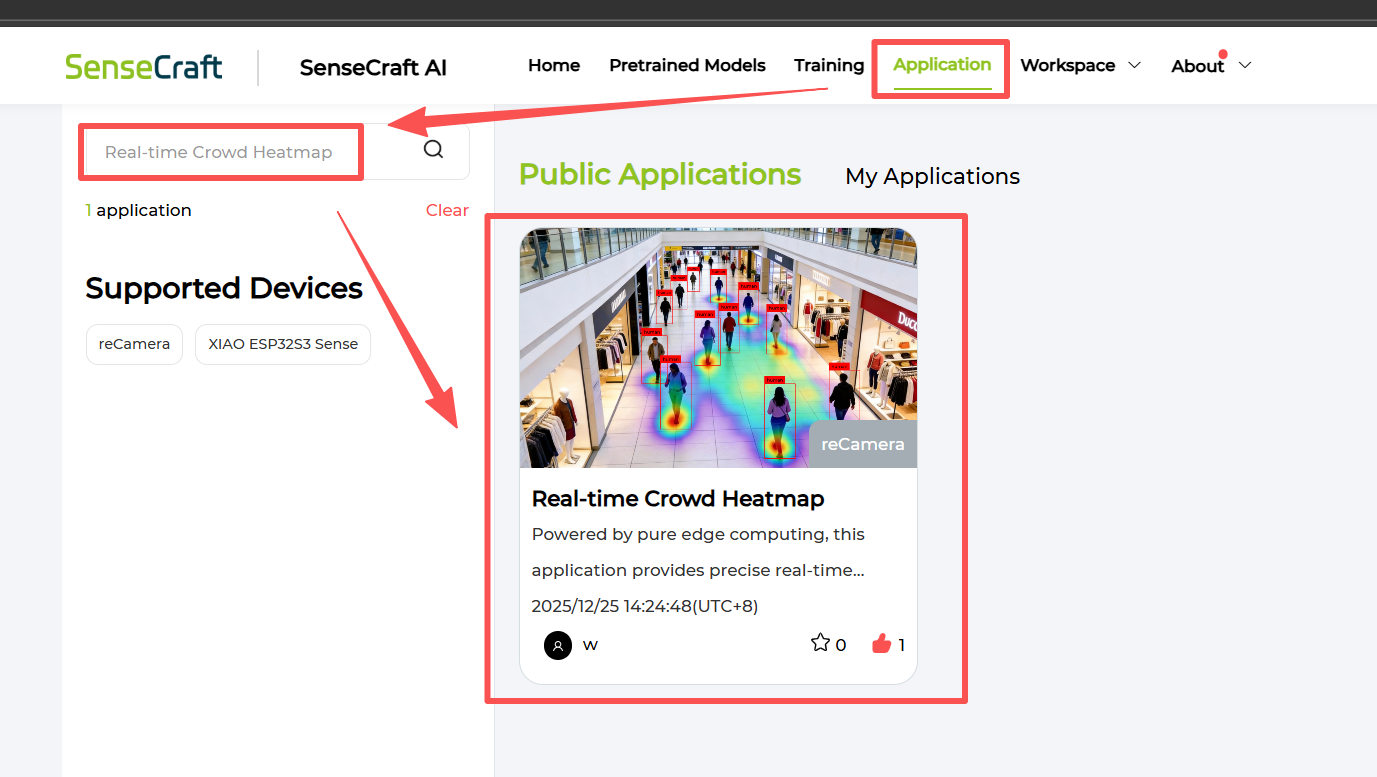

En la plataforma SenseCraft AI, navega a Applications > Application Square, luego introduce "Real-time Crowd Heatmap" en el cuadro de búsqueda. Encuentra la aplicación llamada "Real-time Crowd Heatmap" y despliega esta aplicación en tu reCamera.
2.3 Conectar la red e instalar el nodo que falta
Después de entrar en el espacio de trabajo, aparecerá esta advertencia. Esto es normal. Haz clic primero en Close. Más tarde necesitaremos instalar un nodo para la reCamera.
Conecta la reCamera a la red (asegúrate de que esté conectada a la misma red que tu ordenador. Esto será muy importante más adelante)
Luego instala el nodo node-red-contrib-influxdb en la reCamera.
Luego rellena node-red-contrib-influxdb en el cuadro de búsqueda, y la primera versión 0.7.0 es el nodo que necesitamos. Haz clic en Install
La instalación tarda bastante, espera con paciencia; después de que la instalación se complete correctamente, se mostrará como sigue
2.4 Configurar el nodo InfluxDB
En este momento, también necesitamos añadir algo de información de configuración al nodo llamado Write Person Count para encontrar este nodo.
Haz doble clic para abrir el panel de configuración y luego haz clic en el pequeño icono de lápiz que está detrás de server
Antes de esto, recuerda que el contenido en las opciones "Organization" y "Bucket" debajo del pequeño lápiz debe ser el mismo que configuraste en InfluxDB. "Organization" es tu nombre de usuario en InfluxDB y "Bucket" es el nombre de la base de datos que creaste.
Después de hacer clic en el pequeño lápiz, necesitamos rellenar la URL y el Token
La URL aquí es para rellenar el enlace de la página web de InfluxDB que introdujimos en el primer paso. Por ejemplo, si tu página web es 192.168.7.183:8086, entonces puedes rellenar http://192.168.7.183:8086 como URL.
Luego rellena el Token, que es el API Tokens en la página web de InfluxDB de la que hablamos al principio.
Hacemos clic en Copy to Cilpboard y rellenamos el Token copiado en la configuración.
Después de rellenar, haz clic en Update en la esquina superior derecha. No cambies otros ajustes.
Luego hacemos clic en deployment en la esquina superior derecha para que el cambio que acabamos de hacer surta efecto. Aparecerá una ventana emergente de advertencia y podemos cerrarla.
2.5 Ver datos de InfluxDB
En este punto podemos entrar en la interfaz de InfluxDB para ver si aparecen los datos; si tiene éxito, haz clic en Submit y verás el gráfico de líneas de datos; aquí consultamos la cantidad de datos.
3.Configuración de Grafana
3.1 Instalación de Grafana
3.1.1 Sistema Windows
Entra en la página oficial de Grafana Grafana get started | Cloud, Self-managed, Enterprise para descargar el paquete de instalación localmente. La versión que descargué aquí es la 12.3.0
Recuerda, ¡¡¡Grafana debe instalarse en la unidad C!!! De lo contrario, no podrás modificar su archivo de configuración más tarde.
Después de descargar e instalar, Grafana debería ejecutarse automáticamente en segundo plano; puedes abrir el "service" del ordenador para ver si se está ejecutando.
3.1.2 Sistema Linux
Si tu dispositivo es un dispositivo basado en ARM que ejecuta Linux, como una Raspberry Pi, entonces el enlace de descarga está aquí
Si tu dispositivo es un dispositivo basado en AMD que ejecuta el sistema Linux, descarga el enlace aquí
Luego, descomprime el archivo tar.gz que has descargado.
3.2 Modificar defaults.ini para permitir que Grafana inserte HTML
3.2.1 Sistema Windows
Navega al directorio "grafana/conf", localiza el archivo "defaults.ini" y haz clic derecho para abrirlo con Notepad.
Pulsa Ctrl + F, busca "disable_sanitize_html", cambia el original "disable_sanitize_html = false" a "disable_sanitize_html = true" para permitir que Grafana inserte html. Después de hacer la modificación, guarda y sal.
3.2.2 Sistema Linux
Para el sistema Linux, defaults.ini también se encuentra en el directorio conf.
Haz clic derecho y selecciona abrir con una aplicación similar a Notepad. Luego, encuentra esta frase en la imagen y cambia el "false" original a "true".
3.3 Iniciar Grafana
Para el sistema Windows, si has instalado Grafana, solo necesitas comprobar en la sección "Services" si Grafana se está ejecutando como se describe en el Paso 3.1.1. Generalmente, Grafana se iniciará automáticamente después de la instalación.
Para el sistema Linux, Grafana debe iniciarse manualmente. Después de entrar en el directorio del archivo de grafana descomprimido, ejecuta el siguiente comando:
./bin/grafana-server
3.4 Configurar la fuente de datos
Después de confirmar que Grafana se está ejecutando, en este punto, puedes acceder a la interfaz local de Grafana visitando http://localhost:3000 en el navegador para la configuración. Primero, necesitas iniciar sesión. El nombre de usuario y la contraseña iniciales son ambos admin. Después de iniciar sesión, el sistema te pedirá que cambies tu nueva contraseña. Por favor, recuerda tu contraseña. La cuenta seguirá siendo admin y no cambiará.
Después de iniciar sesión, hacemos clic en "Data sources" en el lado izquierdo y luego seleccionamos "Add new data source"
Luego selecciona "InfluxDB"
A continuación, necesitas hacer las siguientes seis modificaciones:
(1) "Query language" seleccionado como "Flux"
(2) Introduce la URL de la página web de tu base de datos, que es el enlace a la página web de InfluxDB a la que accediste en el primer paso. Por ejemplo, si la dirección de tu página web es 192.168.7.183:8086, entonces la URL que debes rellenar es http://192.168.7.183:8086.
(3) Desactiva la opción "Basic auth"
(4) "Organization" debe rellenarse con el nombre de usuario que utilizaste al registrar la base de datos.
(5) Token debe rellenarse con el API Tokens mencionado en la página web de InfluxDB como discutimos en el paso 2.3.
(6) "Default Bucket" debe rellenarse con el nombre de la base de datos que has creado.
Una vez que todo esté listo, haz clic en "Save & Test". Si la prueba es exitosa, mostrará "datasource is working". En este punto, puedes pasar directamente al siguiente paso. Estos ajustes se guardarán automáticamente.
3.5 Importar Dashboard
Haz clic en Dashboards
Luego haz clic en New dashboard
Selecciona Import dashboard
Por favor, descarga el proyecto que subí a GitHub. Después de descargarlo y extraerlo, localiza el "Grafana Json File" que contiene "reCamera Heatmap-1766213863140.json" en su interior. Este archivo es el que necesitamos importar en Grafana.
Después de importar, deberías poder ver el siguiente efecto (si no ves la siguiente pantalla, por favor ve a la sección de Preguntas Frecuentes al final del artículo, allí habrá una solución)
4. Uso del software de calibración en python
Recuerda descargar primero mi proyecto en GitHub. Después de extraerlo y abrirlo, localiza la carpeta llamada "Heatmap area calibration", que contiene tres archivos: calibration_tool.py es el programa de calibración, R1.jpg es la imagen original capturada por reCamera y R2.png es el plano de la habitación que dibujé.
4.1 Obtener una imagen de resolución nativa actual desde la reCamera
¡Obtener la imagen de resolución original es importante! Aunque los pasos serán más engorrosos, afecta directamente a la precisión de posicionamiento del mapa de calor. ¡Por favor, ten paciencia con la operación!
4.1.1 Usar reCamera para tomar fotos
Vuelve a la interfaz del espacio de trabajo de reCamera y detén primero el programa
Luego encuentra el nodo capture en la izquierda, arrástralo detrás del nodo camera y conéctalos con líneas
Luego haz doble clic para abrir el nodo capture, modifica las dos opciones siguientes (la función de este nodo es tomar una foto cada 2 s y almacenarla localmente en la reCamera), luego haz clic en Finish y vuelve a desplegar, y haz clic en Run. Después de ejecutar durante tres o cuatro segundos, haz clic en Stop Running (no necesita ejecutarse todo el tiempo, de lo contrario estará tomando fotos todo el tiempo). A continuación, moveremos las fotos que toma al ordenador local.
4.1.2 Trasladar las fotos tomadas por reCamera a nuestro ordenador
Veamos si la foto que acabamos de tomar se ha realizado correctamente.
Haz clic en Setting
Haz clic en Terminal e introduce la contraseña de la cuenta de reCamera para iniciar sesión.
Luego introduce los siguientes dos comandos por turno:
Entra en la carpeta Images
cd / && cd userdata/Images/
Listar archivos
ls
Entonces deberías ver que el sistema lista algunos nombres de archivos de imágenes, que son las imágenes que el nodo de captura acaba de tomar.
Vuelve a la interfaz de configuración de justo ahora y abre la conexión ssh.
Luego presiona Win R en el teclado, introduce cmd y después introduce en la terminal
scp -r recamera@<reCamera IP>:/userdata/Images "The folder path of the 'Heatmap area calibration' file that you downloaded from GitHub after decompression"
La reCamera de estas IP se puede encontrar en la configuración de red
La ruta de la carpeta del archivo 'Heatmap area calibration' que descargaste de GitHub después de descomprimirlo, primero entramos en Heatmap area calibration, hacemos clic en el cuadro de ruta encima de la carpeta y copiamos la ruta.
Por ejemplo:
scp -r [email protected]:/userdata/Images "C:\Users\seeed\Desktop\热力图\正式版\reCamera with Heatmap\Heatmap area calibration"
Luego introduce la contraseña de reCamera para descargar a la ruta que elijas
Vuelve a la carpeta que acabas de descargar y verás la carpeta Images que acabas de descargar.
Ahora elimina el R1.jpg original de mi proyecto.
Elegimos la imagen más reciente, normalmente la última imagen, y la renombramos como R1
Luego coloca esta imagen en el directorio superior.
4.2 Preparar el plano de la habitación
Puedes usar las propias herramientas de dibujo de Windows para dibujar y guardar como imágenes y almacenarlas bajo la ruta de Heatmap area calibration, o almacenar directamente tu plano de habitación existente bajo la ruta de Heatmap area calibration. En este paso, también debes recordar eliminar R2.png de mi proyecto anterior y renombrar tu imagen como R2 y almacenarla bajo esta ruta.
4.3 Uso del procedimiento de calibración
El programa de calibración es el programa calibration_tool.py de Heatmap bajo la ruta de calibración de área.
Aquí uso Pycharm por defecto. Antes de usarlo, necesito instalar la biblioteca OpenCV de Python.
pip install opencv-python
Hay dos puntos a tener en cuenta: primero, las dos imágenes deben estar bajo la misma ruta, es decir, bajo la ruta de Heatmap area calibration; en segundo lugar, comprueba si el nombre del archivo de imagen es correcto
Después de que el programa se ejecute, aparecerá una ventana para mostrar la captura de pantalla de tu cámara. En este momento, necesitas hacer clic con el ratón en el área efectiva. La secuencia de clics es muy importante: haz clic en las cuatro esquinas del área que deseas seleccionar en la secuencia en el sentido de las agujas del reloj de "superior izquierda -> superior derecha -> inferior derecha -> inferior izquierda". Por ejemplo, si solo quieres mostrar la superficie de la mesa, haz clic en las cuatro esquinas de la mesa. Después de 4 puntos, presiona cualquier tecla en el teclado (como la barra espaciadora) para entrar en el siguiente paso.
A continuación, aparecerá una segunda ventana para mostrar tu mapa de vista cenital R2.png. La secuencia de clics debe corresponder al primer paso: haz clic en las posiciones correspondientes de los cuatro puntos en el mapa de hace un momento. Por ejemplo, la esquina superior izquierda de la mesa se hizo clic primero hace un momento, y ahora se hace clic en la esquina superior izquierda de la mesa en el mapa. Después de 4 puntos, presiona cualquier tecla para finalizar.
Luego vuelve a la ventana de la línea de comandos (CMD), verás que el script genera automáticamente un fragmento de código JS, copia directamente ese código y reemplaza en tu index.html const CALIBRATION = { ... }; y listo. (No se utilizará hasta el siguiente paso de "5.5 los datos de coordenadas calibrados", así que no le prestes atención)
5. Configuración de la página del mapa de calor
La configuración web para el mapa de calor también está disponible en mi proyecto de GitHub, específicamente en la carpeta heatmap-demo, en el archivo index.html. También necesitamos modificar varias secciones en este archivo; de lo contrario, no podrá ejecutarse correctamente ni recibir los datos de coordenadas del mapa de calor.
5.1 Configuración de parámetros de la página web para el mapa de calor
5.1.1 Imagen del mapa de calor
Por favor, reemplaza el nombre de archivo por el de tu imagen real
5.1.2 La configuración de la parte de la base de datos
Explicación de parámetros
La URL es la dirección web del InfluxDB que abres.
ORG es el nombre de usuario cuando configuras InfluxDB.
BUCKET es el nombre de la base de datos que creaste en InfluxDB.
TOKEN es tu InfluxDB API Tokens, por favor reemplaza el 12345678 original en el HTML con tu Token real
5.1.3 Intervalo de actualización de los datos térmicos y período de consulta
Explicación de parámetros
REFRESH_INTERVAL se refiere al número de milisegundos para actualizar, DATA_RANGE se refiere al tiempo de consulta en los datos pasados. Los valores predeterminados "3000" y "-3s" en el código, donde "3000" significa 3000 milisegundos, es decir, se actualiza cada 3 segundos, mientras que "-3s" significa consultar los datos de coordenadas térmicas de los últimos 3 s.
Selección de modo
Hay dos modos que se pueden configurar:
(1) "modo en tiempo real": las coordenadas térmicas se actualizarán y borrarán las coordenadas anteriores en tiempo real sin superposición acumulativa. Para realizar el modo en tiempo real, necesitas configurar DATA_RANGE a un tiempo corto. Por ejemplo, mis "-3s" predeterminados significan consultar los datos de coordenadas térmicas de los últimos 3 s; por ejemplo, el programa ha estado ejecutándose durante 10 s ahora, entonces cuando configuras DATA_RANGE a -3s, los datos de coordenadas mostrados por el diagrama térmico son los datos del segundo 8 al 10, y los datos de coordenadas de los segundos 1-7 anteriores no se mostrarán;
(2) "modo acumulativo": las coordenadas térmicas se actualizarán en tiempo real pero las coordenadas anteriores se superpondrán. Para realizar el modo acumulativo, necesitas configurar DATA_RANGE a un tiempo más largo, por ejemplo, puedes configurar DATA_RANGE a "-1h", entonces el diagrama térmico mostrará acumulativamente los datos de la última 1 h. Después de que el programa se ejecute durante 2 horas, ahora se muestran los datos de la segunda hora, y los datos de la primera hora no se muestran.
5.1.4 Resolución de la cámara
Explicación de parámetros
CAM_WIDTH / CAM_HEIGHT: aquí se debe rellenar la resolución de la transmisión real de la cámara (por ejemplo, 1920x1080 o 1280x720), de lo contrario la transformación de perspectiva será incorrecta.
Este parámetro también se presenta en el paso de "4.1.1 usar reCamera para tomar fotos". Cuando conectamos el nodo de la cámara con el nodo de captura, puedes ver el parámetro Resolution del nodo de la cámara. Este es el parámetro de resolución que necesitas modificar. Si aquí se selecciona 1920 × 1080, entonces en el código debes modificar CAM WIDTH a 1920 y CAM HEIGHT a 1080
5.1.5 Datos de coordenadas de la calibración
Este es el código generado en la consola después de que el programa de Python se ejecuta en el paso anterior "uso del programa de calibración 4.3". reemplaza este código
5.1.6 Umbral térmico
Explicación de parámetros
Sensibilidad (valor máximo): Si está en modo en tiempo real (solo unos pocos puntos), el valor máximo se establece en alrededor de 2, de lo contrario el color es demasiado claro para verlo;
Si es una acumulación de 1 hora (miles de puntos), el valor máximo debe establecerse en 150 o superior, de lo contrario el mapa se volverá instantáneamente rojo (sobreexpuesto).
5.2 Activar el mapa de calor
Presiona Win + R, escribe "cmd", entra en la ruta "heatmap-demo" y luego introduce
python -m http.server 8080
Luego, abriendo en el navegador la página web "InfluxDB Heatmap (Grafana Fix + 1h Accumulation)", podrás ver que el mapa se ha cargado.
Este paso también es aplicable a Linux.
6. Regresar al panel de Grafana y ver el resultado final
En este punto, deberías poder ver la siguiente visualización en el panel de Grafana. Si encuentras algún problema, consulta la sección "Preguntas frecuentes" al final del artículo.
Preguntas frecuentes
Fallo al abrir la página web de Grafana
Después de entrar en "Services", busca "Grafana", luego haz clic derecho y selecciona "Restart". Después de eso, simplemente abre de nuevo http://localhost:3000.
El panel de Grafana se carga de forma incorrecta
Si se encuentra en Grafana que el mapa térmico en tiempo real o la pantalla en tiempo real de la reCamera no se pueden cargar o se muestran de forma incorrecta, entonces necesitas hacer clic en el panel con problemas para actualizarlo, tomando como ejemplo el panel del mapa térmico:
Luego haz clic en Refresh
Hay un problema al cargar el mapa térmico
Si encuentras el problema de carga del mapa térmico, primero comprueba si todos los elementos de configuración en este paso son correctos. Si todos los elementos de configuración son correctos y todavía hay un problema con la carga del mapa térmico, presiona la tecla F12 en la interfaz de [InfluxDB Heatmap (Grafana Fix 1h Accumulation)](http:// localhost:8080/index.html) para ver la salida de la consola web para la resolución de problemas.
Aparece tirones en la imagen en tiempo real de la reCamera
Si descubres que la imagen en tiempo real de la reCamera se queda congelada y aparece "WebSocket:Disconnected" después de funcionar durante un tiempo, esto es un fenómeno normal, los recursos de la reCamera son limitados y la memoria se llenará demasiado. Espera a que reanude la visualización.
El "Current Number" y el "Number of People Today" en el panel de Grafana se muestran de forma incorrecta
Este es un fenómeno normal, porque habrá interferencias de ruido, y el valor volverá a la normalidad después de un período de tiempo.
Qué significa "continuous running time" en el panel de Grafana
El "continuous running time" aquí se refiere a cuánto tiempo ha estado ejecutándose la base de datos desde el primer día hasta ahora, porque configuré el tiempo de retención de datos de la base de datos de reCamera en InfluxDB en 7 días, por lo que se borrará automáticamente y volverá a contar después de siete días; aquí puedes configurar libremente el tiempo de almacenamiento de datos de cada base de datos en InfluxDB.
Si se pueden exportar datos
Sí, necesitas seleccionar los datos que necesitas en la interfaz InfluxDB Explore, luego hacer clic en Submit y después hacer clic en Download CSV
Si la dirección IP cambia, por ejemplo si cambias a una red diferente, entonces tendrás que modificar estas secciones en consecuencia.
(1) La dirección IP y el token de verificación del nodo "InfluxDB Out" en Node-RED
(2) La IP de inicio de sesión de la base de datos InfluxDB, por ejemplo:: http://10.241.1.98:8086/
(3) La IP de la fuente de datos en Grafana
(4) La IP en el código HTML del mapa de calor
