Guía de selección de antenas LoRa

Esta guía ayuda a los clientes a elegir una antena de reemplazo adecuada al comprar o desplegar productos de la serie SenseCAP y dispositivos LoRa compatibles de Seeed Studio. Proporciona una visión completa de las bandas de frecuencia de las antenas, tipos de conectores, cables RF necesarios, dispositivos compatibles y sugerencias prácticas de selección.

Comienza eligiendo una antena que coincida con la banda de frecuencia del dispositivo y luego comprueba si el dispositivo necesita un conector directo o un cable adaptador.

aviso

No conectes una antena de 2.4/5 GHz a un puerto LoRa de 868/915 MHz. Nunca transmitas sin una antena adecuada conectada.

Guía rápida

Los diagramas siguientes muestran cómo se deben combinar los distintos dispositivos con antenas y cables adaptadores.

Wio-E5 Dev Board

Wio-E5 mini

Dispositivos con puerto SMAWio-E5 Dev Board o Wio-E5 mini

→

2.8 dBi 868 MHz

2.6 dBi 915 MHz

Opciones de antena SMA machoSKU 318020269 o SKU 318020389

Wio-SX1262

L1 Pro

Dispositivos con conector I-PEXWio-SX1262 o Wio Tracker L1 Pro

→

Cable de antena SMA-a-I-PEX120 mm · SKU 321990397

→

Antena SMA macho868 MHz SKU 318020269 o 915 MHz SKU 318020389

Los kits de antena de fibra de vidrio normalmente ya incluyen un cable RF para gateway. Añade un cable por separado principalmente cuando elijas una antena de fibra de vidrio desnuda con conector tipo N, como la SKU 318020613.

P1 / P1-Pro

SenseCAP M1

SenseCAP M2

Dispositivos con puerto RP-SMAP1 / P1-Pro, SenseCAP M1 o SenseCAP M2

→

Cable RF de RP-SMA a N-Type300 mm · SKU 100007236

→

Antena de fibra de vidrio sin baseEjemplo: SKU 318020613

Dispositivos compatibles (ejemplos seleccionados)

Los dispositivos siguientes son solo ejemplos representativos. Para otros dispositivos SenseCAP o Seeed Studio, utiliza la misma lógica de selección: primero haz coincidir la frecuencia de la antena y luego confirma si el dispositivo necesita una conexión directa SMA/RP-SMA o un cable adaptador.

Wio-E5 Dev BoardAntena SMA directamente

Wio-E5 miniAntena SMA directamente

Wio-SX1262Cable SMA a I-PEX de 120 mm (321990397) → antena SMA

SenseCAP M1 GatewayCable RP-SMA → antena de fibra de vidrio N-type desnuda

SenseCAP M2 Data OnlyCable RP-SMA → antena de fibra de vidrio N-type desnuda

Solar Node P1 / P1-ProCable RP-SMA → antena de fibra de vidrio N-type desnuda

Wio Tracker L1 ProCable SMA a I-PEX de 120 mm (321990397) → antena SMA

Descripción general de antenas

Antenas de 860-930MHz

Utiliza estas antenas para dispositivos LoRa, LoRaWAN y Meshtastic sub-GHz. Los productos siguientes están agrupados por factor de forma de la antena para que puedas decidir rápidamente si necesitas una antena de fibra de vidrio de alta ganancia, una antena de varilla compacta o una antena de interior con base magnética.

Antenas de fibra de vidrio

Las antenas de fibra de vidrio se suelen elegir para gateways, nodos montados en el techo y otras instalaciones fijas que necesitan mejor alcance en exteriores. Comprueba si el dispositivo ya incluye el cable RF necesario o si necesitas un cable de RP-SMA a N-type.

Antena de fibra de vidrio de 3 dBi

SKU 318020652

Frecuencia902-928 MHz

Ganancia3 dBi

Longitud360 mm

IncluyeBase magnética

Se conecta a: SenseCAP M1 Indoor Gateway. La base incluida es adecuada para instalaciones móviles o temporales.

View product →

Antena de fibra de vidrio de 5.8 dBi

SKU 318020691

Frecuencia902-928 MHz

Ganancia5.8 dBi

Longitud800 mm

Incluye1 m CFD200 + soporte

Se conecta a: SenseCAP M1 Gateway y Solar Node P1/P1-Pro mediante el cable RP-SMA incluido.

View product →

Antena de fibra de vidrio de 7 dBi

SKU 318020613

Frecuencia900-930 MHz

Ganancia7 dBi

Longitud920 mm

IncluyeSolo antena

Se conecta a: SenseCAP M1 Gateway y Solar Node P1/P1-Pro mediante el cable RP-SMA incluido.

View product →

Antena de fibra de vidrio de 8 dBi

SKU 318020693

Frecuencia902-928 MHz

Ganancia8 dBi

Longitud1300 mm

Incluye1 m CFD200 + soporte

Se conecta a: SenseCAP M1 Gateway y Solar Node P1/P1-Pro mediante el cable RP-SMA incluido.

View product →

Antenas de varilla

Las antenas de varilla son antenas SMA compactas para placas de desarrollo y dispositivos LoRa portátiles. Los dispositivos con un conector de antena I-PEX necesitan el cable de antena SMA a I-PEX de 120 mm (SKU 321990397) antes de usar estas antenas.

Antena de largo alcance de 2.8 dBi

SKU 318020269

Frecuencia868 MHz

Ganancia2.8 dBi

Longitud195 mm

ConectorSMA macho

Se conecta a: Wio-E5 Dev Board o Wio-E5 mini directamente; Wio-SX1262 o Wio Tracker L1 Pro mediante el cable de antena SMA a I-PEX de 120 mm (SKU 321990397).

Ver producto →

Antena de largo alcance de 2.6 dBi

SKU 318020389

Frecuencia902-928 MHz

Ganancia2.6 dBi

Longitud195 mm

ConectorSMA macho

Se conecta a: Wio-E5 Dev Board o Wio-E5 mini directamente; Wio-SX1262 o Wio Tracker L1 Pro mediante el cable de antena SMA a I-PEX de 120 mm (SKU 321990397).

Ver producto →

Antenas de interior

Las antenas de interior son adecuadas para gateways de escritorio, light hotspots o colocación temporal en interiores donde una base magnética es más conveniente que un montaje fijo en exteriores.

3 dBi Interior

SKU 110991765

Frecuencia860-930 MHz

Ganancia3 dBi

Longitud295 mm

MontajeBase magnética

Se conecta a: SenseCAP M2 Data Only Hotspot y SenseCAP M2 Light Hotspot.

Ver producto →

Antenas de 2.4 GHz y 5 GHz

Estos productos son para BLE/Wi-Fi, no para LoRa de 868/915 MHz.

Antena FPC de 2.4 GHz A-04

SKU 100039813

Frecuencia2.4 GHz

Ganancia1.86 dBi

ConectorI-PEX 4

Cable50 mm

Se conecta directamente a: XIAO nRF54L15 para BLE, Matter, Thread o Zigbee.

Ver producto →

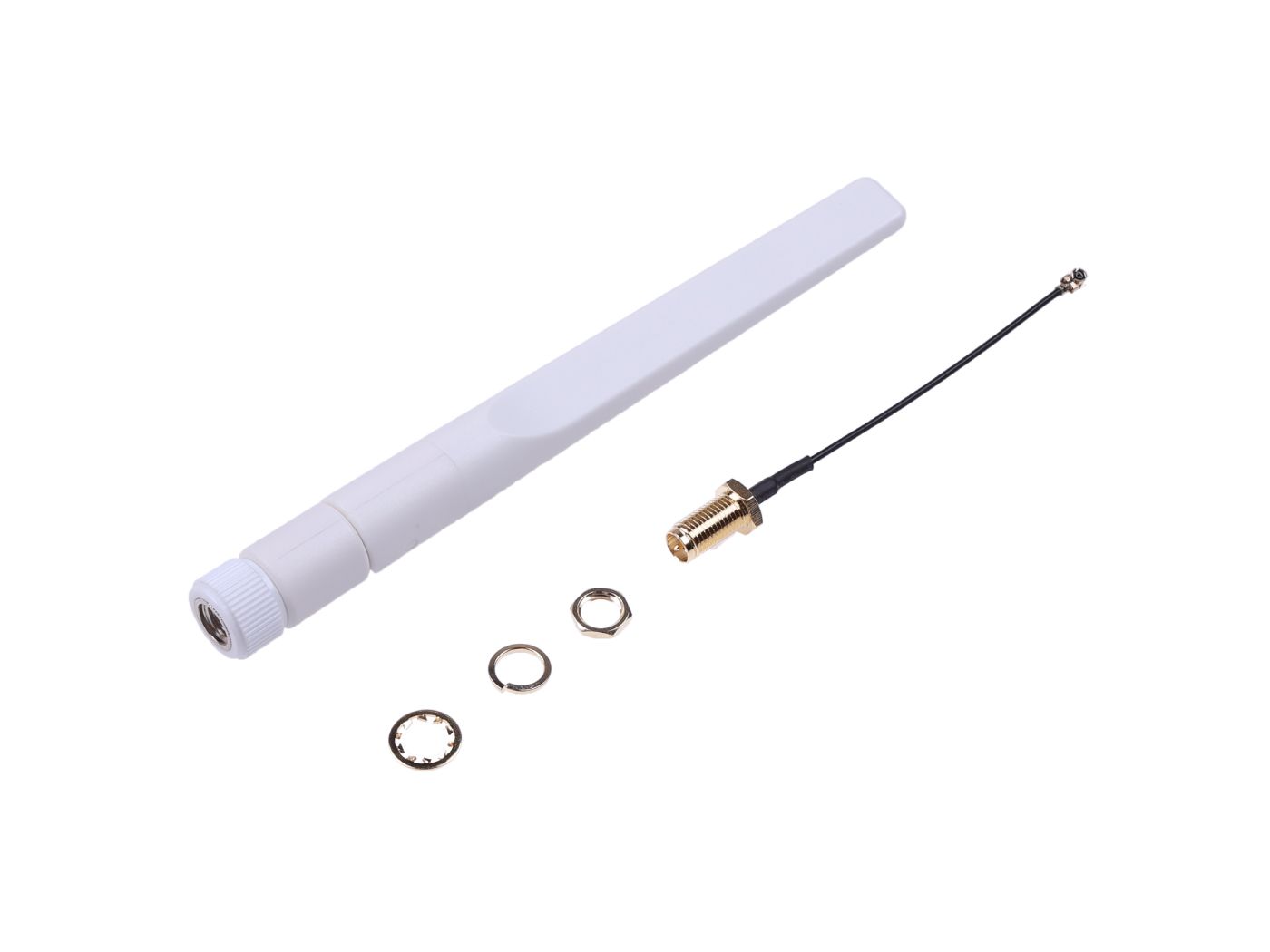

Antena de varilla de 2.4GHz para Seeed Studio XIAO

SKU 103990623

Frecuencia2.4 GHz

Ganancia2.81 dBi

TipoAntena de varilla

Extremo de la placaI-PEX

Se conecta directamente a: Seeed Studio XIAO ESP32C3, XIAO ESP32C6 y XIAO ESP32S3 (Sense) para comunicación inalámbrica de 2.4 GHz.

Ver producto →

Juego de antena externa 2.4G/5G

SKU 114993587

Frecuencia2.4 / 5 GHz

Extremo externoRP-SMA macho

Cable1.13 coaxial

Longitud130 mm

Para: Kits de NIC Wi-Fi RTL8822CE/RTL8852BE y sistemas reComputer Jetson compatibles, incluido reComputer J4012.

Ver producto →

Cables RF

Cable de antena SMA a I-PEX

SKU 321990397

Longitud120 mm

ExtremosI-PEX → SMA

Para: Wio-SX1262 o Wio Tracker L1 Pro con conector I-PEX → antena de varilla SMA macho. Este cable convierte la pequeña conexión I-PEX del lado de la placa en un conector SMA adecuado para carcasas.

Ver producto →

Cable RF CFD400 para gateway

SKU 321990875 / 876 / 877

Longitudes1 m / 3 m / 5 m

ExtremosN hembra → RP-SMA macho

Para: SenseCAP M1 Indoor Gateway o SenseCAP ONE Outdoor Gateway → antena de fibra de vidrio tipo N. Utiliza la longitud funcional más corta.

1 m · 3 m · 5 m

Cable RF de RP-SMA a tipo N

SKU 100007236

Longitud300 mm

ExtremosRP-SMA macho → N hembra

Para: Solar Node P1/P1-Pro, SenseCAP M1 o SenseCAP M2 → antena de fibra de vidrio tipo N sin conector.

Ver producto →
