Recetario ESPHome: RTC, Tarjeta SD y Micrófono (reTerminal E Serie)


Requisitos previos

Esta página asume que ya has completado el recetario de pantalla ESPHome para reTerminal E Serie y que tu dispositivo está en línea en Home Assistant. Para botones, zumbador, LED, monitorización de batería, SHT4x, toque capacitivo (E1003) y suspensión profunda, consulta Recetario ESPHome: Botones, Zumbador, LED, Batería, Toque y Bajo Consumo.

Genera YAML de ESPHome o flashea demos en el navegador

¿Quieres una configuración ESPHome lista sin tener que montar cada pin a mano? Abre el reTerminal E-Series Firmware Hub, elige la tarjeta ESPHome, selecciona tu dispositivo (E1001 / E1002 / E1003 / E1004) y luego marca las funciones integradas que necesitas: pantalla, botones, batería, sensores, RTC, tarjeta SD, micrófono, toque, suspensión profunda y más. El Hub genera un YAML de ESPHome correspondiente que puedes copiar o descargar a tu panel de ESPHome.

El mismo Hub también puede flashear firmware de demostración directamente desde el navegador (Chrome o Edge de escritorio). Para el flujo de trabajo compartido de ESPHome, consulta Trabajar con ESPHome.

Firmware Hub 🖱️

Este recetario continúa los ejemplos de ESPHome para reTerminal E Serie con tres bloques de hardware integrados que no se cubren en los recetarios de pantalla e I/O:

  • RTC PCF8563: lee la hora de hardware desde el RTC integrado y la sincroniza desde Home Assistant.
  • Ranura para tarjeta microSD: habilita el raíl de alimentación de la SD e informa si hay una tarjeta insertada.
  • Micrófono PDM: habilita el raíl de alimentación del micrófono integrado e inicializa el micrófono PDM a través de ESPHome.

Cada sección a continuación está organizada como una pequeña demostración independiente de ESPHome. Puedes copiar un ejemplo completo de YAML, reemplazar los marcadores de posición de API y OTA y subirlo directamente desde ESPHome.

Cobertura de modelos

Los ejemplos listos para copiar de esta página cubren reTerminal E1001 / E1002 / E1003 / E1004. E1003 y E1004 requieren ESPHome 2026.7.0 o posterior. Los ejemplos de micrófono integrado se aplican a los modelos que incluyen el hardware de micrófono PDM (E1001 / E1002 / E1003); reTerminal E1004 no incluye micrófono.

Capacidades de hardware​

Los siguientes pines son utilizados por las demostraciones de este recetario.

FunciónComponente ESPHomePin / Dirección
RTC PCF8563time.pcf8563Dirección I2C 0x51, SDA GPIO19, SCL GPIO20
Detección de tarjeta microSDbinary_sensor.gpioGPIO15, activo en LOW
Habilitación de alimentación de microSDoutput.gpioGPIO16 (E1001 / E1002 / E1004), GPIO39 (E1003)
Habilitación de alimentación de micrófono PDMoutput.gpioGPIO38
Reloj de micrófono PDMi2s_audioGPIO42
Datos de micrófono PDMmicrophone.i2s_audioGPIO41
Bus SPI compartidospiCLK GPIO7, MOSI GPIO9, MISO GPIO8
Mantén tus secretos en privado

Los ejemplos usan marcadores de posición como REPLACE_WITH_YOUR_API_KEY y REPLACE_WITH_YOUR_OTA_PASSWORD. No publiques tu clave de cifrado de API real, contraseña OTA, contraseña de Wi‑Fi ni token de Home Assistant.

Sincronización de hora del RTC​

Esta demostración lee la hora desde el RTC PCF8563 integrado y la muestra en la pantalla de papel electrónico. Cuando Home Assistant sincroniza la hora con el dispositivo, ESPHome escribe esa hora de vuelta en el RTC de hardware.

El RTC usa el bus I2C compartido:

  • SDA: GPIO19
  • SCL: GPIO20
  • Dirección del RTC: 0x51

Puedes usar este ejemplo reemplazando los valores de los marcadores de posición y subiendo el YAML completo a tu dispositivo.

esphome:
  name: reterminal-e1001-rtc-demo
  friendly_name: reTerminal_E1001_RTC_Demo
  on_boot:
    priority: 600
    then:
      - pcf8563.read_time:

esp32:
  board: esp32-s3-devkitc-1
  framework:
    type: arduino

logger:
  hardware_uart: UART0

api:
  encryption:
    key: "REPLACE_WITH_YOUR_API_KEY"

ota:
  - platform: esphome
    password: "REPLACE_WITH_YOUR_OTA_PASSWORD"

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  ap:
    ssid: "E1001-RTC-Demo"
    password: "ChangeMe123"

captive_portal:

i2c:
  scl: GPIO20
  sda: GPIO19

spi:
  clk_pin: GPIO7
  mosi_pin: GPIO9

time:
  - platform: pcf8563
    id: rtc_time
    address: 0x51
    update_interval: never

  - platform: homeassistant
    on_time_sync:
      then:
        - pcf8563.write_time:
        - component.update: epaper_display

font:
  - file: "gfonts://Inter@700"
    id: font_title
    size: 32
  - file: "gfonts://Inter@700"
    id: font_body
    size: 26

display:
  - platform: waveshare_epaper
    id: epaper_display
    model: 7.50inv2
    cs_pin: GPIO10
    dc_pin: GPIO11
    reset_pin:
      number: GPIO12
      inverted: false
    busy_pin:
      number: GPIO13
      inverted: true
    update_interval: 300s
    lambda: |-
      it.printf(400, 40, id(font_title), TextAlign::TOP_CENTER, "RTC Time Sync Demo");
      auto now = id(rtc_time).now();
      if (now.is_valid()) {
        it.strftime(400, 135, id(font_title), TextAlign::TOP_CENTER, "%Y-%m-%d", now);
        it.strftime(400, 190, id(font_title), TextAlign::TOP_CENTER, "%H:%M:%S", now);
        ESP_LOGD("rtc_demo", "RTC time is valid");
      } else {
        it.printf(400, 150, id(font_body), TextAlign::TOP_CENTER, "RTC: waiting for sync");
        ESP_LOGW("rtc_demo", "RTC time is not valid yet");
      }

Esta configuración:

  • Lee el RTC PCF8563 una vez durante el arranque.
  • Usa la hora de Home Assistant como fuente de verdad después de que el dispositivo se conecte.
  • Escribe la hora de Home Assistant de vuelta en el RTC de hardware.
  • Muestra la fecha y hora actuales en la pantalla de ePaper.

La siguiente imagen muestra el resultado esperado en reTerminal E1002. El mismo patrón de demostración funciona en toda la Serie reTerminal E. Elige la pestaña del dispositivo correspondiente arriba. Los paneles monocromos / en escala de grises (E1001, E1003) y los paneles en color (E1002, E1004) difieren principalmente en la plataforma de visualización y en el API de dibujo en color.

tip

Si la hora del RTC no se mantiene correcta después de un ciclo completo de encendido, instala o reemplaza la pila tipo moneda CR1220 del portapilas de respaldo del RTC.

Detección de tarjeta MicroSD​

Esta demostración informa si una tarjeta microSD está insertada. También enciende el carril de alimentación de la tarjeta SD mediante GPIO16 (E1001 / E1002 / E1004) o GPIO39 (E1003).

El pin de detección de tarjeta es activo en BAJO, por lo que el sensor binario usa inverted: true.

Puedes usar este ejemplo reemplazando los valores de marcador de posición y subiendo el YAML completo a tu dispositivo.

esphome:
  name: reterminal-e1001-sd-demo
  friendly_name: reTerminal_E1001_SD_Demo
  on_boot:
    priority: 600
    then:
      - output.turn_on: bsp_sd_enable
      - delay: 200ms
      - component.update: epaper_display

esp32:
  board: esp32-s3-devkitc-1
  framework:
    type: arduino

logger:
  hardware_uart: UART0

api:
  encryption:
    key: "REPLACE_WITH_YOUR_API_KEY"

ota:
  - platform: esphome
    password: "REPLACE_WITH_YOUR_OTA_PASSWORD"

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  ap:
    ssid: "E1001-SD-Demo"
    password: "ChangeMe123"

captive_portal:

spi:
  id: epaper_spi_bus
  clk_pin: GPIO7
  mosi_pin: GPIO9
  miso_pin: GPIO8

output:
  - platform: gpio
    pin: GPIO16
    id: bsp_sd_enable

binary_sensor:
  - platform: gpio
    pin:
      number: GPIO15
      mode: INPUT_PULLUP
      inverted: true
    id: sd_card_detect
    name: "SD Card Detected"
    on_press:
      then:
        - logger.log: "SD card inserted"
        - component.update: epaper_display
    on_release:
      then:
        - logger.log: "SD card removed"
        - component.update: epaper_display

font:
  - file: "gfonts://Inter@700"
    id: font_title
    size: 32
  - file: "gfonts://Inter@700"
    id: font_body
    size: 28

display:
  - platform: waveshare_epaper
    id: epaper_display
    model: 7.50inv2
    cs_pin: GPIO10
    dc_pin: GPIO11
    reset_pin:
      number: GPIO12
      inverted: false
    busy_pin:
      number: GPIO13
      inverted: true
    update_interval: 300s
    lambda: |-
      it.printf(400, 40, id(font_title), TextAlign::TOP_CENTER, "microSD Card Detection");
      if (id(sd_card_detect).state) {
        it.printf(400, 160, id(font_body), TextAlign::TOP_CENTER, "SD Card: inserted");
      } else {
        it.printf(400, 160, id(font_body), TextAlign::TOP_CENTER, "SD Card: not detected");
      }
      it.printf(400, 230, id(font_body), TextAlign::TOP_CENTER, "Detect pin: GPIO15");

Esta configuración:

  • Activa la alimentación de la tarjeta SD a través de GPIO16 (E1001 / E1002 / E1004) o GPIO39 (E1003).
  • Lee la señal de detección de tarjeta desde GPIO15.
  • Muestra el estado de la tarjeta en la pantalla de papel electrónico.
  • Expone SD Card Detected a Home Assistant como un sensor binario.

La siguiente imagen muestra el resultado esperado en reTerminal E1002. El mismo patrón de demostración funciona en toda la reTerminal E Serie. Elige la pestaña del dispositivo correspondiente arriba. Los paneles monocromos / en escala de grises (E1001, E1003) y los paneles en color (E1002, E1004) difieren principalmente en la plataforma de visualización y en la API de dibujo en color.

Cómo usa ESPHome la tarjeta microSD

En este recetario de ESPHome, la tarjeta microSD se utiliza como una señal de estado del dispositivo. La demostración comprueba si hay una tarjeta insertada, muestra el resultado en la pantalla y expone el mismo estado a Home Assistant.

Esto se debe a que ESPHome está diseñado principalmente para sensores, interruptores, pantallas y automatización con Home Assistant. Normalmente no se usa como un gestor de archivos local en el dispositivo. Tareas como abrir archivos, crear carpetas, escribir registros o grabar audio WAV directamente en la tarjeta SD se gestionan mejor con Arduino, donde tu firmware controla directamente el sistema de archivos de la tarjeta SD.

En una configuración típica de ESPHome, el estado de la tarjeta SD se puede usar para:

  • mostrar si el almacenamiento está físicamente disponible;
  • activar automatizaciones de Home Assistant cuando se inserta o se retira una tarjeta;
  • mostrar información sobre el estado del hardware junto con el estado del RTC, la batería y el micrófono.

Si tu objetivo es leer y escribir archivos directamente en la tarjeta SD, consulta en su lugar el recetario de tarjetas SD para Arduino.

Comprobación de alimentación del micrófono PDM​

Esta demostración activa el carril de alimentación del micrófono PDM integrado y muestra la asignación de pines del micrófono en la pantalla de papel electrónico. Mantiene el YAML al mínimo para que puedas verificar primero la actualización de la pantalla y luego añadir la configuración opcional del micrófono I2S de ESPHome si quieres usar el micrófono con el Asistente de Voz de Home Assistant.

El micrófono utiliza estos pines:

  • Habilitación de alimentación: GPIO38
  • Reloj PDM: GPIO42
  • Datos PDM: GPIO41

Puedes usar este ejemplo sustituyendo los valores de marcador de posición y subiendo el YAML completo a tu dispositivo.

esphome:
  name: reterminal-e1001-mic-demo
  friendly_name: reTerminal_E1001_Mic_Demo
  on_boot:
    priority: 600
    then:
      - output.turn_on: mic_power_enable
      - delay: 200ms
      - logger.log: "PDM microphone power enabled"
      - component.update: epaper_display

esp32:
  board: esp32-s3-devkitc-1
  framework:
    type: arduino

logger:
  hardware_uart: UART0

api:
  encryption:
    key: "REPLACE_WITH_YOUR_API_KEY"

ota:
  - platform: esphome
    password: "REPLACE_WITH_YOUR_OTA_PASSWORD"

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  ap:
    ssid: "E1001-Mic-Demo"
    password: "ChangeMe123"

captive_portal:

spi:
  clk_pin: GPIO7
  mosi_pin: GPIO9

output:
  - platform: gpio
    pin: GPIO38
    id: mic_power_enable

font:
  - file: "gfonts://Inter@700"
    id: font_title
    size: 32
  - file: "gfonts://Inter@700"
    id: font_body
    size: 26

display:
  - platform: waveshare_epaper
    id: epaper_display
    model: 7.50inv2
    cs_pin: GPIO10
    dc_pin: GPIO11
    reset_pin:
      number: GPIO12
      inverted: false
    busy_pin:
      number: GPIO13
      inverted: true
    update_interval: 300s
    lambda: |-
      it.printf(400, 40, id(font_title), TextAlign::TOP_CENTER, "PDM Microphone Power");
      it.printf(400, 135, id(font_body), TextAlign::TOP_CENTER, "Mic Power: ON");
      it.printf(400, 190, id(font_body), TextAlign::TOP_CENTER, "CLK GPIO42 / DATA GPIO41");
      it.printf(400, 245, id(font_body), TextAlign::TOP_CENTER, "I2S microphone: optional");

Esta configuración:

  • Activa la alimentación del micrófono a través de GPIO38.
  • Muestra el pin de reloj PDM GPIO42 y el pin de datos GPIO41 en la pantalla de papel electrónico.
  • Mantiene la demostración principal cercana a las demostraciones de RTC y microSD, de modo que se pueda verificar la actualización de la pantalla antes de añadir el componente de audio.

Si quieres exponer el micrófono PDM integrado a ESPHome, añade el siguiente bloque opcional después de confirmar que la demostración de la pantalla se actualiza correctamente:

i2s_audio:
  i2s_lrclk_pin: GPIO42

microphone:
  - platform: i2s_audio
    id: onboard_mic
    adc_type: external
    pdm: true
    i2s_din_pin: GPIO41

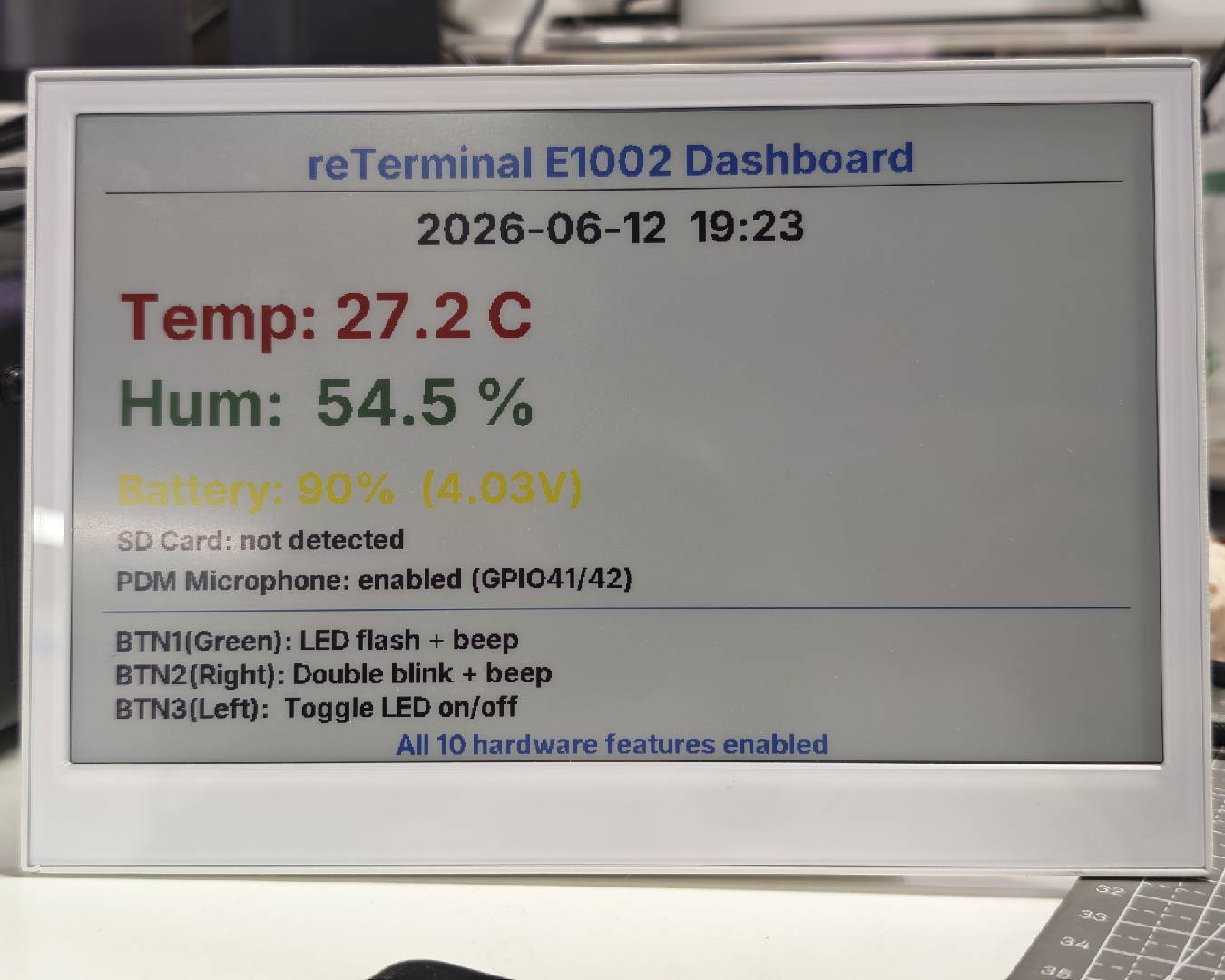

La siguiente imagen muestra el resultado esperado en reTerminal E1002. El mismo patrón de demostración funciona en toda la reTerminal E Serie. Elige la pestaña del dispositivo correspondiente arriba. Los paneles monocromos / en escala de grises (E1001, E1003) y los paneles en color (E1002, E1004) difieren principalmente en la plataforma de visualización y en la API de dibujo en color.

nota

Esta demostración solo verifica el control de alimentación del micrófono y la asignación de pines relacionada en la pantalla de papel electrónico. Un flujo de voz completo de Home Assistant Assist requiere el bloque de micrófono opcional anterior y una configuración adicional del asistente de voz. Grabar audio directamente en la tarjeta SD se gestiona mejor con los ejemplos de micrófono para Arduino.

Demo 4: Panel completo de estado de RTC, tarjeta SD y micrófono​

Esta demostración combina las tres funciones anteriores en una sola página de estado de hardware:

  1. Fecha y hora del RTC desde el PCF8563.
  2. Estado de inserción de la tarjeta microSD desde GPIO15.
  3. Estado de inicialización del micrófono PDM.

Para una mejor comprensión, ejecuta primero las demostraciones de función única antes de probar este ejemplo combinado.

Haz clic aquí para ver el código completo
esphome:
  name: reterminal-e1001-hardware-status
  friendly_name: reTerminal_E1001_Hardware_Status
  on_boot:
    priority: 600
    then:
      - output.turn_on: bsp_sd_enable
      - output.turn_on: mic_power_enable
      - delay: 200ms
      - pcf8563.read_time:
      - component.update: epaper_display

esp32:
  board: esp32-s3-devkitc-1
  framework:
    type: arduino

logger:
  hardware_uart: UART0

api:
  encryption:
    key: "REPLACE_WITH_YOUR_API_KEY"

ota:
  - platform: esphome
    password: "REPLACE_WITH_YOUR_OTA_PASSWORD"

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  ap:
    ssid: "E1001-HW-Status"
    password: "ChangeMe123"

captive_portal:

spi:
  id: epaper_spi_bus
  clk_pin: GPIO7
  mosi_pin: GPIO9
  miso_pin: GPIO8

i2c:
  scl: GPIO20
  sda: GPIO19

i2s_audio:
  i2s_lrclk_pin: GPIO42

output:
  - platform: gpio
    pin: GPIO16
    id: bsp_sd_enable

  - platform: gpio
    pin: GPIO38
    id: mic_power_enable

time:
  - platform: pcf8563
    id: rtc_time
    address: 0x51
    update_interval: never

  - platform: homeassistant
    on_time_sync:
      then:
        - pcf8563.write_time:
        - component.update: epaper_display

microphone:
  - platform: i2s_audio
    id: onboard_mic
    adc_type: external
    pdm: true
    i2s_din_pin: GPIO41

binary_sensor:
  - platform: gpio
    pin:
      number: GPIO15
      mode: INPUT_PULLUP
      inverted: true
    id: sd_card_detect
    name: "SD Card Detected"
    on_press:
      then:
        - component.update: epaper_display
    on_release:
      then:
        - component.update: epaper_display

font:
  - file: "gfonts://Inter@700"
    id: font_small
    size: 20
  - file: "gfonts://Inter@700"
    id: font_medium
    size: 32

display:
  - platform: waveshare_epaper
    id: epaper_display
    model: 7.50inv2
    cs_pin: GPIO10
    dc_pin: GPIO11
    reset_pin:
      number: GPIO12
      inverted: false
    busy_pin:
      number: GPIO13
      inverted: true
    update_interval: 300s
    lambda: |-
      it.printf(400, 20, id(font_medium), TextAlign::TOP_CENTER,
                "reTerminal E1001 Hardware Status");
      it.line(20, 60, 780, 60);

      auto now = id(rtc_time).now();
      if (now.is_valid()) {
        it.strftime(30, 95, id(font_medium), "%Y-%m-%d %H:%M", now);
        ESP_LOGD("status", "RTC time is valid");
      } else {
        it.printf(30, 95, id(font_medium), "RTC: waiting for sync");
        ESP_LOGW("status", "RTC time is not valid yet");
      }

      if (id(sd_card_detect).state) {
        it.printf(30, 155, id(font_medium), "SD Card: inserted");
      } else {
        it.printf(30, 155, id(font_medium), "SD Card: not detected");
      }

      it.printf(30, 215, id(font_medium), "PDM Mic: initialized");
      it.printf(30, 265, id(font_small), "RTC: I2C address 0x51");
      it.printf(30, 295, id(font_small), "SD: DET GPIO15 / EN GPIO16");
      it.printf(30, 325, id(font_small), "Mic: CLK GPIO42 / DATA GPIO41 / EN GPIO38");

Cuando el firmware se está ejecutando, la pantalla muestra la hora del RTC y el estado de la tarjeta SD en una sola página. Los modelos con un micrófono PDM integrado (E1001 / E1002 / E1003) también muestran el estado de inicialización del micrófono; E1004 muestra que el micrófono no está disponible.

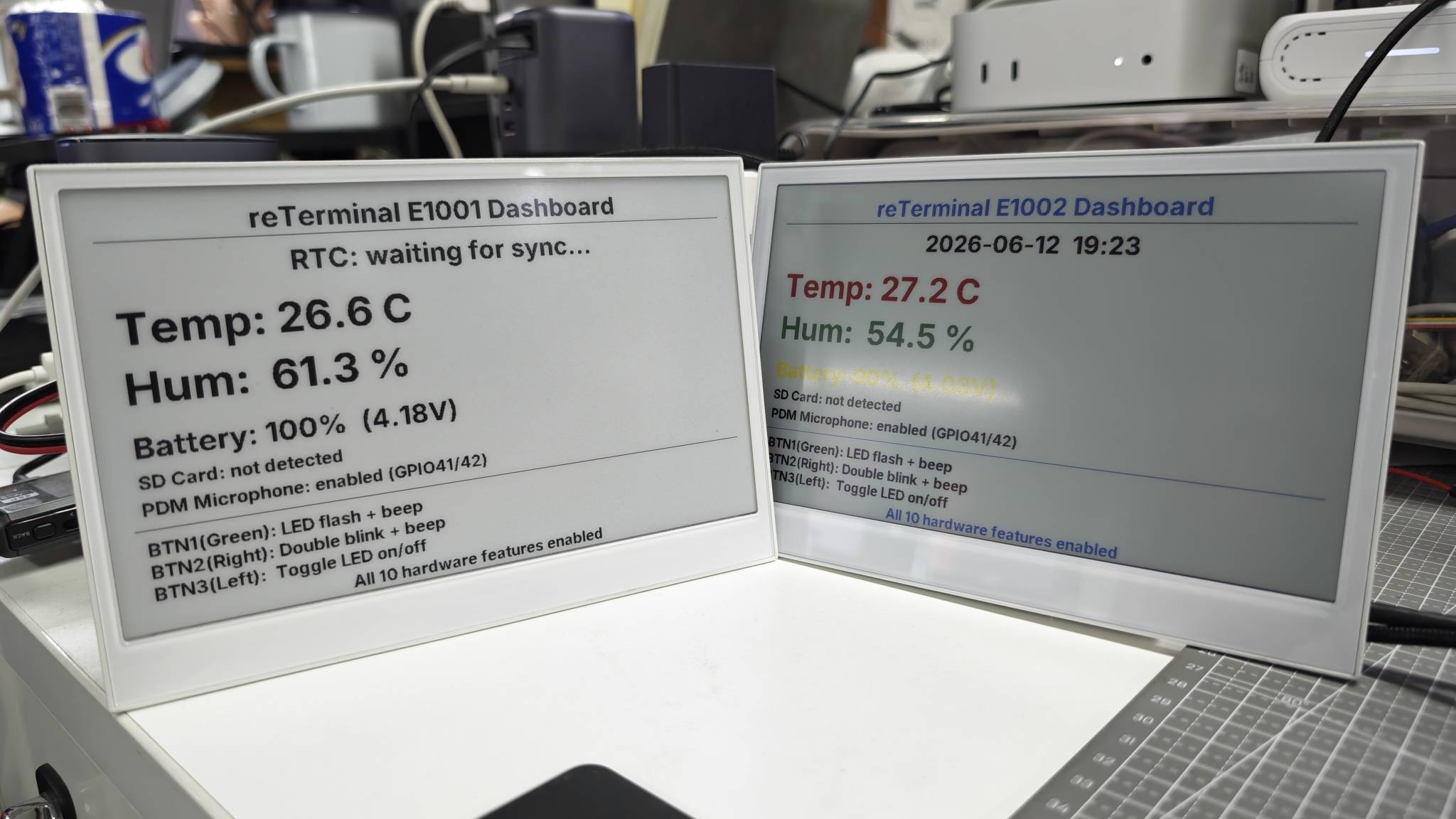

La siguiente imagen muestra el resultado esperado en reTerminal E1002. El mismo patrón de demostración funciona en toda la reTerminal E Serie. El principal contraste entre los paneles monocromos / en escala de grises (E1001, E1003) y los paneles en color (E1002, E1004) radica en la plataforma de visualización y en la API de dibujo en color.

Preguntas frecuentes​

P1: ¿Por qué la pantalla muestra "RTC: waiting for sync"?​

El dispositivo aún no ha recibido una hora válida. Confirma que el Wi‑Fi está conectado, que la API de ESPHome está conectada a Home Assistant y que Home Assistant tiene la hora del sistema correcta. Después de que Home Assistant sincronice la hora, ESPHome escribe la hora de vuelta en el RTC PCF8563.

P2: ¿Por qué no hay registro serie por USB?​

La reTerminal E Serie utiliza un puente USB‑a‑UART CH340K en el UART0. Mantén este ajuste de registro en tu archivo YAML:

logger:
  hardware_uart: UART0

P3: ¿Por qué la pantalla no se actualiza en la demo de RTC o micrófono?​

Si hay insertada una tarjeta microSD, retírala primero y reinicia el dispositivo. Excepto para la demo de detección de tarjeta microSD, las demás demos de esta página no necesitan que la tarjeta esté insertada. Mantener una tarjeta insertada puede afectar al bus SPI compartido e impedir que la pantalla de tinta electrónica se actualice correctamente.

Después de retirar la tarjeta, vuelve a cargar o reinicia la demo de RTC o micrófono. La pantalla de tinta electrónica debería actualizarse con normalidad.

Recursos​

Soporte técnico y debate sobre el producto​

Gracias por elegir nuestros productos. Estamos aquí para ofrecerte diferentes tipos de soporte y garantizar que tu experiencia con nuestros productos sea lo más fluida posible. Ofrecemos varios canales de comunicación para adaptarnos a diferentes preferencias y necesidades.

Loading Comments...
