Comienza con el T1000-E Tracker

note

Cuando el dispositivo se encuentre en los estados siguientes, no lo reinicies ni lo apagues manualmente. De lo contrario, el dispositivo puede quedar inutilizable.

1. No ha finalizado el proceso de transmisión de mensajes
2. Está siendo configurado

Tutorial en video

Parte 1: Configuración tras el desempaquetado

Parte 2: Indicadores de estado

Parte 3: Flashear nuevo firmware

note

Antes de flashear el firmware, asegúrate de haber comprado el T1000-E for Meshtastic. No flashees el firmware en otro modelo de tracker que no sea compatible con Meshtastic. Por favor, no uses NRF-OTA para actualizar el firmware, ya que puede hacer que el dispositivo quede completamente inutilizable.

Parte 4: Instrucciones de resolución de problemas

Primeros pasos

Descarga la app Meshtastic:

• IOS App
• Android App

Encender el dispositivo

Pulsa una vez para encender el dispositivo; sonará una melodía ascendente y el LED permanecerá encendido durante aproximadamente 1 s.

tip

Si el dispositivo no responde cuando pulsas el botón, cárgalo primero. No utilices un cargador de carga rápida.

Conectar mediante la app

IOS App

• Selecciona el dispositivo de destino en el panel de Bluetooth.

• Introduce el código (el código predeterminado es 123456) y luego haz clic en OK para conectar el dispositivo.

Android App

• Haz clic en + y elige el dispositivo de destino.

• Introduce el código (el código predeterminado es 123456) y luego haz clic en OK para conectar el dispositivo.

Conectar mediante el sitio web

Si quieres enviar mensajes de texto y comunicarte con otros nodos en el sitio web, ahora puedes conectar el dispositivo al sitio web de Meshtastic.

Paso 1: Abre el sitio web

Haz clic aquí para ir al sitio web.

Paso 2: Añadir el nuevo dispositivo

Haz clic en "+ New Connection".

Hay dos formas de conectar. Puedes elegir el método que prefieras.

Método 1: Vía Bluetooth

Elige el método Bluetooth. Elige el ID del dispositivo en la ventana emergente.

Método 2: Vía Serial

Elige el método serial. Abre el administrador de dispositivos para ver a qué puerto está conectado el dispositivo. Elige ese puerto en la ventana emergente.

Tu dispositivo se mostrará en la lista. Haz clic para conectar. Si la conexión se realiza correctamente, podrás ver el estado del dispositivo directamente en el sitio web.

Configuración

Configurar LoRa

Para empezar a comunicarte a través de la malla, debes establecer tu región. Este ajuste controla qué rango de frecuencias utiliza tu dispositivo y debe configurarse según tu ubicación regional.

IOS App

Android App

Lista de regiones

Código de región	Descripción	Rango de frecuencia (MHz)	Ciclo de trabajo (%)	Límite de potencia (dBm)
UNSET	Sin establecer	N/A	N/A	N/A
US	Estados Unidos	902.0 - 928.0	100	30
EU_868	Unión Europea 868MHz	869.4 - 869.65	10	27

Consulta LoRa Region by Country para ver una lista más completa.

info

EU_868 debe cumplir una limitación de ciclo de trabajo por hora del 10 %, calculada cada minuto sobre una base móvil de 1 hora. Tu dispositivo dejará de transmitir si alcanzas este límite, hasta que se le permita de nuevo.

Ahora que has configurado la región LoRa en tu dispositivo, puedes continuar configurando cualquier LoRa Configs según tus necesidades.

(Opcional) Configurar sensor

Sensor	Descripción
Temperature	✅
Light	Actualmente no es compatible con la app
Accelerometer	Próximamente

Configuración del sensor de temperatura

IOS App

Ve a Settings -> Telemetry(Sensors) -> Activa los sensores.

Android App

Ve a Settings -> Telemetry(Sensors) -> Activa los sensores.

Configuración del zumbador y LED

	Tipo	PIN de salida
Buzzer	Zumbador PWM	25
LED	-	24

IOS App

Ve a Settings -> External Notification -> Activa GPIO -> Configura Output Pin GPIO.

Android App

Ve a Settings -> External Notification -> Activa GPIO -> Configura Output Pin GPIO.

Consulta External Notification Config para más detalles.

tip

Después de actualizar la configuración del dispositivo, este se reiniciará, lo que puede llevar algún tiempo.

(Opcional) Configurar tono de llamada

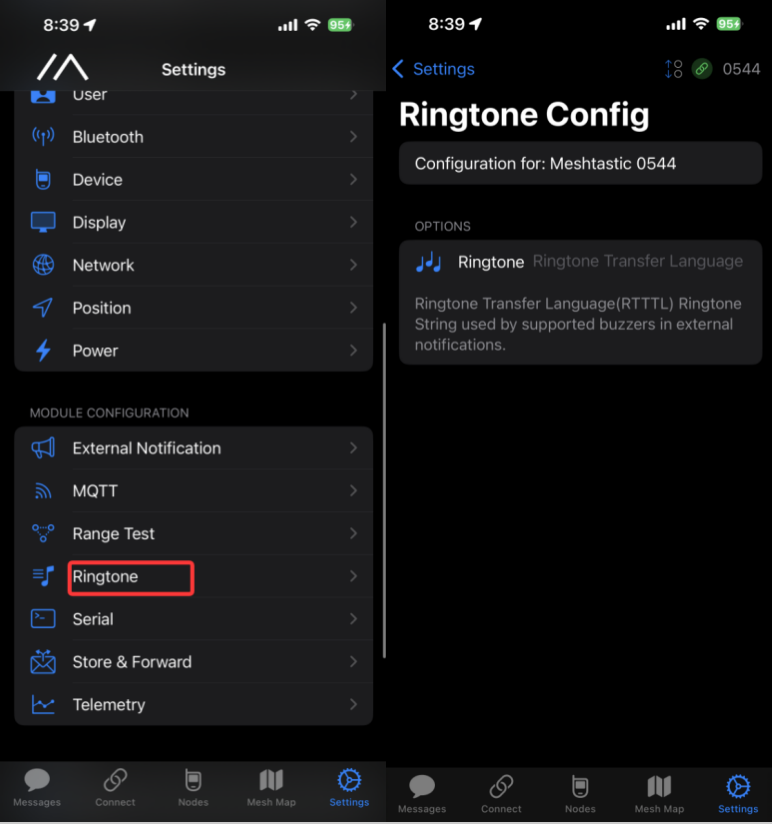

Ve a Settings -> Ringtone Config, luego introduce la cadena de tono RTTTL que quieras usar para las notificaciones externas.

Puedes pegar directamente uno de los siguientes ejemplos de RTTTL:

The Legend of Zelda: Item Get

24:d=16,o=5,b=120:g,c6,d6,2g6

Super Mario Theme (Short)

24:d=4,o=5,b=100:16e6,16e6,32p,8e6,16c6,8e6,8g6,8p,8g

Mario Coin

24:d=8,o=6,b=200:b,e7

Mario Power-Up

powerup:d=16,o=5,b=200:g,a,b,c6,d6,e6,f#6,g6,a6,b6,2c7

Tono de Nokia

24:d=4,o=5,b=180:8e6,8d6,f#,g#,8c#6,8b,d,e,8b,8a,c#,e,2a

Código Morse CQ

24:d=16,o=6,b=120:8c,p,c,p,8c,p,c,4p,8c,p,8c,p,c,p,8c,8p

Video de demostración

(Opcional) Configurar GPS

Activa el GPS. Puedes ajustar el intervalo de actualización y el intervalo de difusión para obtener información de ubicación más actualizada.

Para IOS, activa Accurate Location. De lo contrario, el posicionamiento puede desviarse.

(Opcional) Configurar zumbador

El zumbador está activado de forma predeterminada. Si quieres desactivar el zumbador, configura Alert Message buzzer, Alert bell buzzer y Use PWM bizzer como en la siguiente captura de pantalla.

Flashear firmware

Comprobar la versión del firmware

Ve a Settings -> Firmware Updates, comprueba la versión actual del firmware.

⚠️NO FLASHEAR EL SIGUIENTE FIRMWARE

peligro

NO FLASHEES OTRO FIRMWARE QUE NO SEA EL FIRMWARE T1000-E, ESTO PUEDE HACER QUE EL DISPOSITIVO SE BLOQUEE.

El siguiente firmware bloqueará tu dispositivo：

• nrf52_promicro_diy_tcxo

• nrf52_promicro_diy_xtal

• Dongle_nRF52840-pca10059-v1

• feather_diy

• TWC_mesh_v4

• wio-sdk-wm1110

• wio-tracker-wm1110

• xiao_ble

Flashear el firmware de la aplicación

note

Antes de flashear el firmware, asegúrate de que compraste el T1000-E for Meshtastic. Por favor, no flashees el firmware en otro modelo de rastreador que no sea compatible con Meshtastic. Por favor, no uses NRF-OTA para actualizar el firmware, puede hacer que el dispositivo quede completamente inservible.

Paso 1: Entrar en modo DFU

Método 1

Visita Meshtastic Web Flasher.

Conecta el dispositivo a tu PC, selecciona el dispositivo Seeed Card Tracker T1000-E y elige el firmware más reciente, luego haz clic en Flash.

Haz clic en Enter DFU Mode, aparecerá un puerto serie llamado T1000-E xxx, haz clic y conéctalo, el LED verde quedará fijo y debería aparecer una unidad llamada T1000-E.

Método 2

Conecta el cable USB a tu PC, mantén pulsado el botón del dispositivo y luego conecta rápidamente el cable de carga dos veces, el LED verde quedará fijo y debería aparecer una unidad llamada T1000-E.

Paso 2: Borrado de la memoria Flash

note

Antes de flashear el firmware, ¡primero flashea el firmware de borrado!

Haz clic en el símbolo de trash.

Descarga el firmware de borrado y cópialo a la unidad.

Este proceso puede llevar algún tiempo, espera a que la unidad desaparezca y luego abre un monitor serie para completar el proceso de borrado.

Paso 3: Flashear firmware

Selecciona el firmware más reciente y descarga el archivo UF2.

Copia el archivo UF2 a la unidad DFU. El firmware debería flashearse después de que se copie el archivo y el dispositivo se reinicie.

Preguntas frecuentes

Cómo comprobar el nombre del dispositivo

Visita Meshtastic Web Flasher.

Haz clic en Open Serial Monitor, conecta el dispositivo a tu PC, comprueba el registro serie, palabra clave using nodenum.

Cómo reiniciar el dispositivo

Mantén pulsado el botón y luego conecta el cable de carga.

Solución de problemas

El dispositivo nunca se enciende

• Carga el dispositivo durante 1~2 horas

• Desconecta el cable USB, luego mantén pulsado el botón y vuelve a conectar el cable USB mientras sigues manteniendo pulsado el botón durante 5 segundos.

• Cambia el cable de carga

• A veces parece que está apagado, pero en realidad es porque el LED y el zumbador no se han activado. Comprueba los siguientes parámetros:

• Si aún no hay suerte, mantén pulsado el botón del dispositivo y luego conecta el cable de carga, comprueba si aparece o no un disco en tu PC. Si es así, haz clic aquí para volver a instalar el bootloader

Dispositivo atascado en un bucle de arranque

Descripción:

El dispositivo se reiniciará repetidamente y el puerto serie se conectará y desconectará repetidamente.

Solución:

• Paso 1: Intenta entrar en modo DFU manualmente: mantén pulsado el botón del dispositivo y luego conecta rápidamente el cable de carga dos veces, el LED verde quedará encendido de forma fija.

nota

Para entrar correctamente en el modo DFU, debes realizar esta operación rápidamente. Es posible que tengas que intentarlo varias veces.

• Paso 2: Borrar Flash.

• Paso 3: Flashear firmware.

Dispositivo bloqueado

Descripción

El dispositivo no responde, no hay LED, no se puede emparejar con tu aplicación.

1) El dispositivo aún puede entrar en modo DFU, entonces intenta flashear el bootloader.

Flashear el bootloader

• Descarga del bootloader

note

Cuando estés flasheando el bootloader, asegúrate de que la conexión del cable sea estable y NO lo desconectes durante el proceso de flasheo.

Paso 1: Instalación de Adafruit-nrfutil

Para usuarios de Windows, pulsa la tecla "Win" y la tecla "r", luego introduce "cmd" en la ventana emergente y pulsa "Enter". Esto puede abrir la línea de comandos.

Para usuarios de MAC, pulsa la tecla "Command" y la tecla "Space", para que puedas abrir Spotlight. Luego introduce "termial" y pulsa "Return". Esto puede abrir la línea de comandos.

Requisitos previos

• Python3
• pip3

Comprueba en tu línea de comandos si python y pip se han instalado correctamente.

python --version

python -m pip --version

Entonces deberían aparecer "Python xxx" y "pip xxx". Si no es así, intenta instalar python de nuevo.

Instalación desde PyPI

Este es el método recomendado para instalar la última versión:

pip3 install --user adafruit-nrfutil

Comprueba la ruta de instalación:

python -m pip show adafruit-nrfutil

Esta es la ubicación de instalación:

Para usuarios de Windows, es posible que tengas que añadir la ruta manualmente. Copia la ubicación de instalación mostrada en el último paso. Luego añádela como se indica a continuación:

Instalación desde el código fuente

Utiliza este método si tienes problemas para instalar con PyPi o si quieres modificar la herramienta. Primero clona este repositorio y entra en su carpeta.

git clone https://github.com/adafruit/Adafruit_nRF52_nrfutil.git
cd Adafruit_nRF52_nrfutil

Nota: los siguientes comandos usan python3, sin embargo, si estás en Windows, es posible que tengas que cambiarlo a python ya que la instalación de python 3.x en Windows sigue usando el nombre python.exe

Para instalar en el espacio de usuario en tu directorio personal:

pip3 install -r requirements.txt
python3 setup.py install

Si obtienes errores de permisos al ejecutar pip3 install, tu pip3 es antiguo o está configurado para intentar instalar en los directorios del sistema. En ese caso, usa la opción --user:

pip3 install -r --user requirements.txt
python3 setup.py install

Si quieres instalar en los directorios del sistema (generalmente no recomendado):

sudo pip3 install -r requirements.txt
sudo python3 setup.py install

Para generar un binario ejecutable autónomo de la utilidad (Windows y MacOS), ejecuta estos comandos:

pip3 install pyinstaller
cd Adafruit_nRF52_nrfutil
pip3 install -r requirements.txt
cd Adafruit_nRF52_nrfutil\nordicsemi
pyinstaller __main__.py --onefile --clean --name adafruit-nrfutil

Encontrarás el .exe en Adafruit_nRF52_nrfutil\nordicsemi\dist\adafruit-nrfutil (con .exe si estás en Windows). Cópialo o muévelo a otro lugar para tu comodidad, como un directorio en tu %PATH%.

Paso 2: Comprueba tu número de puerto

Conecta tu dispositivo a tu PC y comprueba el número de puerto.

Para usuarios de Windows, abre el administrador de dispositivos y ve a "port", el número de puerto que aparece tras la conexión del dispositivo es el número de puerto del dispositivo.

Para usuarios de Mac, por ejemplo:

Para usuarios de Windows, por ejemplo:

Paso 3: Flashear el bootloader

En la terminal o símbolo del sistema, navega al directorio donde descargaste el paquete zip del bootloader y ejecuta el siguiente comando, reemplazando el puerto correcto para tu dispositivo:

• Para Windows:

adafruit-nrfutil --verbose dfu serial --package t1000_e_bootloader-0.9.1-5-g488711a_s140_7.3.0.zip -p COMxx -b 115200 --singlebank --touch 1200

Por favor cambia COMXX por el número de tu puerto COM. Por ejemplo, si tu dispositivo está en el puerto COM6, cambia el comando a:

adafruit-nrfutil --verbose dfu serial --package t1000_e_bootloader-0.9.1-5-g488711a_s140_7.3.0.zip -p **COM6** -b 115200 --singlebank --touch 1200

Algunos dispositivos cambiarán su número de puerto después de que introduzcas este comando. Así que si la instalación falla, vuelve a comprobar el número de puerto.

• Para otros:

adafruit-nrfutil --verbose dfu serial --package t1000_e_bootloader-0.9.1-5-g488711a_s140_7.3.0.zip -p /dev/tty.SLAB_USBtoUART -b 115200 --singlebank --touch 1200

Cuando hayas completado los pasos anteriores, puedes seguir este paso para flashear el firmware de la aplicación.

2) El dispositivo no puede entrar en modo DFU, pero se puede detectar el puerto serie.

• Abre una herramienta de puerto serie

• Ajusta la velocidad en baudios a 1200.

• Conecta el dispositivo. La luz parpadeará brevemente cuando lo conectes. Sigue intentándolo hasta que la luz permanezca encendida, lo que significa que el dispositivo puede volver al modo DFU, luego flashea el bootloader -> borra la memoria flash -> flashea el firmware.

3) El dispositivo no puede entrar en modo DFU y no se muestra ningún puerto serie

• Mantén pulsado el botón del dispositivo y luego conecta el cable de carga. Después de que aparezca un disco en tu PC, es posible que veas el puerto serie.

• Si aún así no hay suerte, desconecta el cable de carga y deja el dispositivo unos días hasta que la batería se agote por completo, luego conecta el cable de carga e intenta emparejarlo de nuevo.

4) Si ninguno de los pasos anteriores funciona, ponte en contacto con el soporte técnico: [email protected]

Fallo al flashear el firmware

• No se reciben datos en el puerto serie

Comprueba si el dispositivo está en modo DFU; la luz verde permanecerá fija cuando el dispositivo esté en modo DFU.

• No se puede abrir el puerto serie

Comprueba si el puerto es correcto o prueba con otro puerto.

El dispositivo se apaga automáticamente

Descripción

• Después de encender el dispositivo, se apagará o se reiniciará automáticamente al cabo de un rato.
• El registro del puerto serie funcionó durante un tiempo y luego se detuvo.

Esto posiblemente se deba a reiniciar o apagar el dispositivo manualmente y a la fuerza cuando el dispositivo se encuentra en los siguientes estados: sin haber terminado el proceso de transmisión de mensajes, estando en configuración......

Solución de problemas

Haz clic aquí para realizar un borrado de la memoria flash.

Restablecimiento de fábrica

Si quieres restaurar la configuración predeterminada, puedes hacer un restablecimiento de fábrica. Hay dos métodos para realizar el restablecimiento de fábrica.

• Haz clic aquí para borrar la memoria flash del dispositivo. Luego vuelve a flashear el firmware más reciente.

• Haz clic en el botón Factory Reset en la App. El dispositivo se reiniciará automáticamente con la configuración de fábrica.



Fallo en la comunicación de mensajes

Restablecer NodeDB

NodeDB es la base de datos local que almacena información sobre los nodos descubiertos en la red Mesh actual. Si te encuentras en una situación en la que no puedes comunicarte con un determinado nodo, puede deberse a que tu NodeDB haya almacenado información obsoleta de ese nodo. Necesitarás actualizarla.

Abre la app y conéctate al dispositivo de destino. Ve a Settings->Device->Device Config->Reset NodeDB.

Intercambiar información de usuario

Cada nodo enviará periódicamente su propia información de nodo, lo que permite que otros nodos de la malla lo "vean" y lo "reconozcan". Dos nodos necesitan intercambiar su información de nodo entre sí para poder comunicarse entre ellos. Si no puedes enviar o recibir mensajes privados con otro nodo de la lista, puedes pedirles manualmente que intercambien información en la app.

Regenerar la clave privada

Dos nodos necesitan conocer su clave privada entre sí para poder comunicarse mutuamente. Si un nodo sigue fallando en la transmisión de mensajes privados, intenta regenerar la clave privada para él.

Reinicia el dispositivo defectuoso para que la configuración surta efecto. Después de la regeneración de la clave, otros dispositivos necesitan volver a conectarse con el nodo. Por lo tanto, es mejor eliminar el nodo de la lista de nodos de los otros dispositivos.

nota

Para obtener más información sobre la comunicación con otros chips LoRa, consulta: link

Calidad de la señal

• SNR refleja la calidad del enlace de comunicación. Un dispositivo normal suele funcionar por encima de -7 dB. Un dispositivo con un SNR inferior a -10 dB indica un rendimiento deficiente.

• RSSI está determinado conjuntamente por el dispositivo y su entorno. Un dispositivo normal suele funcionar por encima de -110 dBm. Un dispositivo con un RSSI inferior a -115 dBm se considera que tiene un rendimiento deficiente.

  Para lograr el mejor efecto de señal, utiliza el dispositivo en un área abierta y sin obstáculos, con una interferencia mínima.

Definición de los pines pogo

Recursos

• Documentación de Meshtastic
• Hoja de datos del rastreador SenseCAP T1000
• UN38.3
