Clasificación de Residuos en el Borde: Clases de Material, la Categoría China en Cuatro Vías y MQTT

Aviso de uso

La asignación china en cuatro vías es una tabla mantenida por este proyecto, no una resolución de ninguna autoridad, y las normas de cada ciudad difieren; la salida no debe ser la única base para tarifas, sanciones o decisiones de cumplimiento.

Qué hace esta solución

Un disparo (un botón, una llamada HTTP o movimiento en el encuadre) hace que el dispositivo tome una imagen, clasifique el objeto en una de ocho clases de material, busque la categoría china de residuos domésticos en cuatro vías a partir de esa clase y publique un mensaje MQTT. Una devolución de llamada asíncrona recibe el resultado de cuatro vías al mismo tiempo, de modo que una compuerta, un relé o un indicador de carril puedan actuar en función de él.

• Una cabeza, dos niveles de respuesta. El modelo predice ocho clases: papel, cartón, vidrio, metal, plástico, textil, orgánico, residual. La categoría en cuatro vías (reciclable / residuos de cocina / peligrosos / otros) es una búsqueda en tabla sobre el argmax de ocho clases, por lo que adaptarse a una norma local significa editar la tabla, no reentrenar.
• Un disparo, una captura. Botón, HTTP o detección de movimiento con un antirrebote de 800 ms; un disparo que llega mientras el anterior sigue en ejecución se fusiona, no se pone en cola. También existe un modo continuo; está limitado en frecuencia y solo publica después de que tres fotogramas consecutivos coincidan en el top-1.
• Las cargas útiles se validan antes de publicarse. Cada carga útil pasa el esquema de eventos, más dos reglas que JSON Schema no puede expresar: category debe ser igual a top3[0], y confidence debe ser igual a top3[0].confidence. Los fallos se cuentan y se descartan.
• Una pista opcional de vocabulario abierto. Una torre de visión SigLIP 2 evaluada frente a prototipos de texto constantes, seleccionada en el despliegue con model.track: open_vocab. Añade clases sin reentrenar, responde en chino o inglés a partir del mismo embedding de imagen y produce una puntuación de "no está en mi vocabulario".
• Interfaz de actuador sin vinculación de pines. El runtime devuelve la llamada con una categoría; qué pin se acciona se decide en el código de integración, por lo que una sola build se ejecuta en placas con distintos encabezados.

Los bytes de imagen nunca salen del dispositivo; la carga útil solo transporta una ruta o un URI de almacén de objetos.

• Código fuente del empaquetado y guía de despliegue: sensecraft-solutions / solutions/edge_waste_sorting
• Elegir una configuración y desplegar: página de diseño de referencia

• Listo para ejecutarse en el dispositivo

  Instala el paquete de la aplicación y se ejecuta; un primer despliegue tarda unos 35 minutos. Top-1 de ocho clases 0.8877, top-1 de cuatro vías 0.9500 (7417 imágenes de validación, referencia offline en CPU onnxruntime, consulta rendimiento y datos medidos).

• Código abierto

  El código de runtime es Apache-2.0; los datos de entrenamiento, TrashNet (MIT) y GC3 (CC BY 4.0), ambos permiten la redistribución.

• Tu propia cámara, sistemas y actuadores

  Cámara USB / RTSP o una fuente de archivos; los resultados salen por MQTT, POST /trigger puede ser llamado por un kiosco o una pasarela PLC, y una devolución de llamada GPIO acciona una compuerta o un indicador.

• Se ejecuta completamente in situ

  La captura, la clasificación, la búsqueda y el broker MQTT se ejecutan todos en el host; las imágenes permanecen en el dispositivo y la cadena principal no necesita acceso a internet.

Cómo se ve ejecutándose en un dispositivo

A continuación se muestra el encuadre del área de entrega visto por una reCamera PoE después de instalar el paquete de aplicación waste-sorting. No se coloca nada delante de la cámara; la imagen es solo una referencia de encuadre.

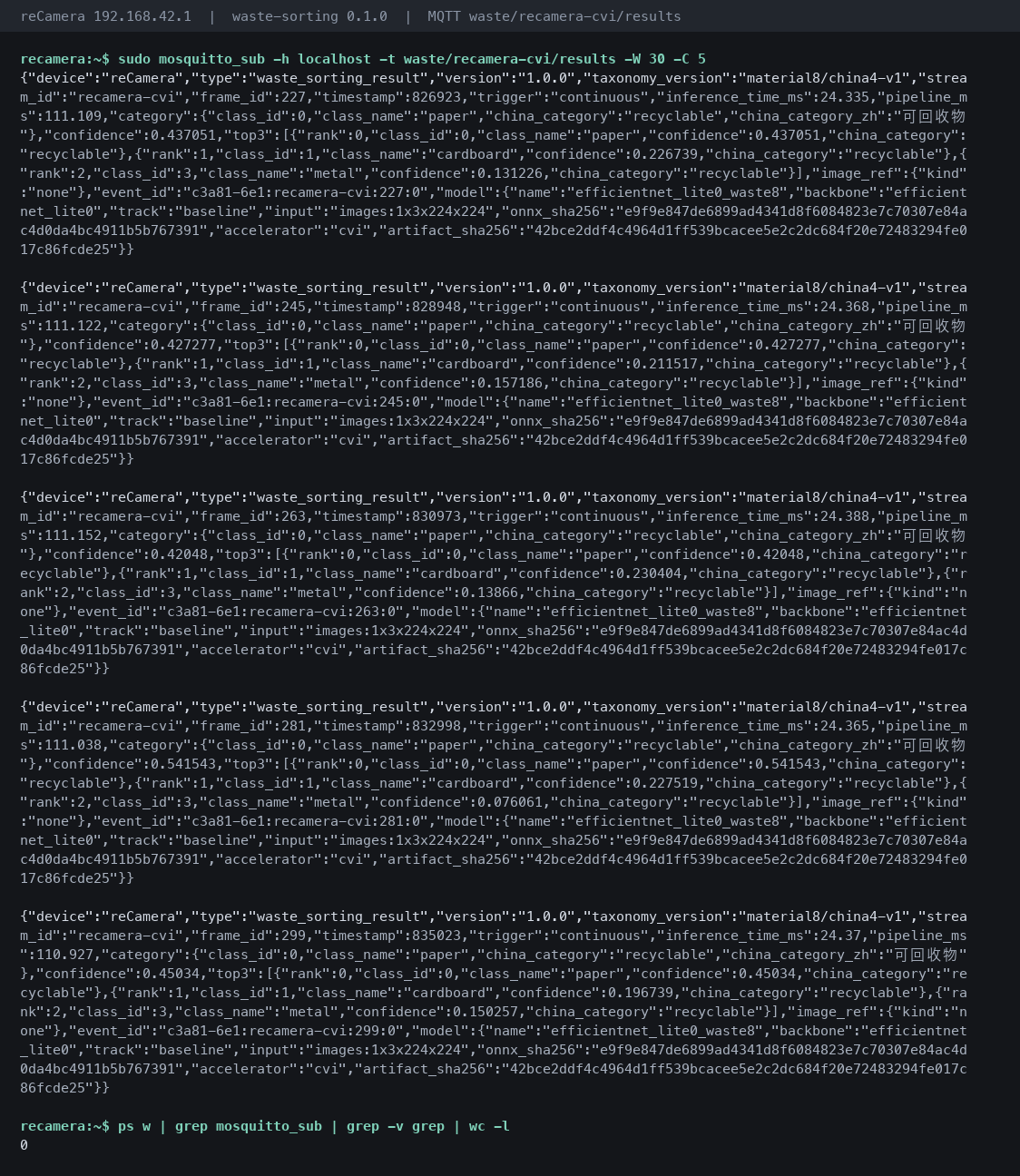

Los resultados de clasificación van directamente a MQTT. A continuación se muestran eventos consecutivos capturados suscribiéndose a waste/recamera-cvi/results:

Qué hardware necesitas

Tres cosas en el punto de entrega: un disparador, una cámara, un host.

① Disparador: un botón cableado al host, POST /trigger en el puerto 8080, o movimiento en el encuadre. Los tres comparten un único antirrebote de 800 ms, producen el mismo evento y se distinguen por el campo trigger en la carga útil.

② Cámara: cualquier fuente USB, RTSP o de archivos que mire hacia abajo al área de entrega; cualquier modelo sirve. Un solo objeto debe ocupar una parte utilizable del encuadre, con solo un objeto a la vista. Los objetos demasiado pequeños reducen la calidad de la clasificación, y ninguno de los valores en rendimiento y datos medidos procede de ese tipo de encuadre.

③ Host de clasificación: determina qué rutas de modelo puedes usar.

Host de clasificación	Acelerador	Clasificador desplegado	Pista de vocabulario abierto	Cuándo elegirlo
reComputer J3011 (Jetson Orin Nano 8GB)	GPU Orin	EfficientNet-Lite0 224², TensorRT FP16	No disponible	Un punto de entrega, solo clasificador base
reComputer J4012 (Jetson Orin NX 16GB)	GPU Orin	EfficientNet-Lite0 224², TensorRT FP16	Disponible (la única clase de dispositivo que lo ofrece)	Esperas añadir clases de objetos más adelante sin reentrenar
Serie reComputer R2000 (Hailo-8)	Hailo-8	EfficientNet-Lite0 224², INT8 HEF	Ninguna	Tienes o quieres hardware Hailo-8; el HEF se compila fuera del dispositivo y se descarga en el despliegue

Ambos modelos reComputer vienen en una carcasa industrial sin ventilador (reComputer Industrial J3011 / J4012) con el mismo módulo y runtime, para un armario de control o una carcasa exterior.

La columna de vocabulario abierto proviene de las notas de recursos en el catálogo de dispositivos: la torre de visión SigLIP 2 es un ONNX de 371 MB con p50 de 66.93 ms por imagen como referencia offline en CPU onnxruntime y necesita un acelerador.

④ Todo lo demás: un consumidor MQTT (el paquete ejecuta un broker local en 1883); si el diseño tiene una compuerta o un indicador de carril, el hardware de control más el código de integración para la devolución de llamada GPIO, que se entrega sin estar vinculada a ningún pin. La cadena principal no necesita acceso a internet.

Cómo desplegar in situ

Primero fija el encuadre y el disparador, luego instala el software. Clasificado como intermedio, unos 35 minutos para un primer despliegue.

Uno: instala el hardware, el encuadre y el disparador

Un objeto por imagen, lo bastante grande

No hay detector en esta cadena. Dos objetos en un fotograma producen una sola respuesta, y qué objeto describe es indefinido; los objetos que ocupan una parte demasiado pequeña del encuadre se clasifican peor. Monta la cámara mirando hacia abajo al área de entrega para que un solo objeto llene una parte utilizable del encuadre, y decide antes del despliegue si el disparador será un botón, HTTP o detección de movimiento.

Dos: instala el software

Los pasos por dispositivo están en la página de diseño de referencia, donde elegir una configuración para tu sitio también te da el paquete de aplicación correspondiente para descargar.

Elige una configuración y descarga 🖱️

Ambos presets siguen los mismos pasos:

1. Elige un preset y un host. Camera + reComputer J30 / J40 (Orin) o Camera + reComputer R2000 series (Hailo-8).
2. Despliega el runtime de clasificación de residuos (obligatorio). En Orin el motor TensorRT se construye en el dispositivo durante el despliegue; el motor está ligado a la arquitectura de la GPU y a la versión de TensorRT y no puede precompilarse para su distribución. En Hailo los pasos de despliegue comprueban tres puertas ABI de Hailo y luego descargan el HEF.
3. Observa la clasificación en vivo (opcional). El panel local en el puerto 8080 tiene una vista previa MJPEG, contadores de estado y el top-3 de resultados recientes. Confirma aquí el encuadre antes de cablear nada.
4. Cablea el disparador y confirma una clasificación (obligatorio). Una pulsación de botón, llamada HTTP o evento de movimiento debe producir exactamente un mensaje MQTT en waste/<stream-id>/results, con category y confidence coincidiendo con top3[0].
5. Cambia a la pista de vocabulario abierto (opcional, solo Orin). Establece model.track: open_vocab en el momento del despliegue.

Qué interfaces están disponibles

El host de clasificación expone dos interfaces y una devolución de llamada en proceso, todas servidas por el propio host.

• Sistema de operaciones o de registro: suscríbete a waste/<stream-id>/results en el puerto 1883. Un JSON por clasificación.
• Interfaz de kiosco, pasarela PLC o script de prueba: POST /trigger en el puerto 8080 dispara una captura y clasificación; /events devuelve resultados recientes con su top-3.
• Compuerta, relé o indicador de carril: una devolución de llamada GPIO asíncrona transporta el resultado de cuatro vías. No está vinculada a ningún pin; el código de vinculación forma parte del trabajo de integración.

Tabla completa de interfaces

Tipo	Dónde	Contenido	Notas
mqtt	1883, waste/<stream-id>/results	type, version, taxonomy_version, device, stream_id, frame_id, timestamp, trigger, inference_time_ms, pipeline_ms, category (class_id, class_name, china_category, china_category_zh), confidence, top3[], image_ref, model (name, backbone, input, onnx_sha256, accelerator)	Uno por clasificación. Validado contra el esquema de eventos antes de publicar
http	8080, /trigger /preview.mjpg /healthz /events	POST /trigger dispara una captura y clasificación (el disparador se registra como http); MJPEG en vivo; un endpoint de estado con tiempo de inferencia, recuentos de disparos y de antirrebote y recuentos MQTT; resultados recientes con top-3	Panel local, sin autenticación
Devolución de llamada GPIO	En proceso	Resultado de cuatro vías, de forma asíncrona	actuator.enabled es false por defecto. No está vinculado a ningún pin

Dos cosas a tener en cuenta al leer los campos:

• La imagen nunca va en la carga útil. image_ref.kind es none, local u object_store. Los bytes de imagen en Base64 en una carga útil violan el contrato y se rechazan antes de publicar.
• category siempre es igual a top3[0], y confidence siempre es igual a top3[0].confidence. Ambos se comprueban antes de publicar y las cargas útiles que fallen se contabilizan y descartan, por lo que los consumidores no necesitan reconciliarlos.

El broker MQTT incluido permite conexiones anónimas para la puesta en servicio local; usa un broker con credenciales en un despliegue en producción.

Rendimiento y datos medidos

sensecraft-solutions / edge_waste_sorting

Medido en dispositivo: reComputer RK3588 series

Modelo / precisión	Latencia p50 / p95 (media)	Coincidencia con la referencia en CPU	Precisión frente a la verdad de terreno	Condiciones
EfficientNet-Lite0 (m1c), fp16	7.906 ms / 8.129 ms (7.041 ms)	1.00	0.78	50 imágenes de validación
EfficientNet-Lite0 (m1c), int8 calib64+normal	3.780 ms / 3.984 ms (3.807 ms)	0.90	0.72	63 imágenes de calibración, algoritmo normal
EfficientNet-Lite0 (m1c), int8 calib64+mmse	3.785 ms / 3.981 ms (3.808 ms)	0.98	0.78	63 imágenes de calibración, algoritmo mmse
EfficientNet-Lite0 (m1c), int8 calib256+normal	3.766 ms / 3.920 ms (3.500 ms)	0.90	0.72	252 imágenes de calibración, algoritmo normal
EfficientNet-Lite0 (m1c), int8 calib256+mmse — recomendado	3.803 ms / 4.003 ms (3.834 ms)	1.00	0.78	252 imágenes de calibración, mmse; la coincidencia y la precisión igualan a fp16, y es 52% más rápido
SigLIP 2 vision tower, fp16	169.4 ms / 170.5 ms	Media del coseno de embeddings 0.999617, mínimo 0.998841	—	191 MB .rknn

Condiciones: convertido con rknn-toolkit2 2.3.2, librknnrt 2.3.2, core_mask=AUTO, cuantificación por canal. La conversión mmse tarda entre 40 y 90 veces más que normal (17.3 minutos frente a 11.5 segundos con 256 imágenes de calibración), se paga una vez en la conversión y no en tiempo de ejecución.

Reproducir: solutions/edge_waste_sorting/evaluation/runs/2026-09-06-m1c-rk3588-radxa

En la serie reComputer RK3576 solo se ejecutaron la SigLIP 2 vision tower y la MobileNetV3-Small obsoleta: SigLIP 2 vision tower fp16 p50 152.51 ms / p95 176.59 ms, media del coseno de embeddings 0.99965, mínimo 0.99900.

Reproducir: evaluation/runs/2026-09-06-rk3576-cat

Precisión del clasificador base: EfficientNet-Lite0 (m1c, distribuido)

Métrica	Valor	Condiciones
Material top-1 (8 clases)	0.8877	val, 7417 imágenes; onnxruntime 1.25.1 CPU; ONNX e9f9e847…, 13,477,056 B
Material top-5	0.9833	Igual
China de cuatro vías top-1	0.9500	Igual; búsqueda sobre el argmax de ocho clases
macro-F1 (7 clases con muestras)	0.8511	textile excluida — cero muestras
Material top-1, test retenido	0.8802	test, 7290 imágenes
Latencia de inferencia por imagen, CPU	media 16.796 ms / p50 14.724 ms / p95 28.718 ms	Solo session.run, referencia offline en CPU, batch 1, no es una cifra de dispositivo
Imágenes con confianza por debajo de 0.5	318 (4.3%)	val
Acuerdo ORT PTQ INT8 vs fp32	0.965	200 imágenes de validación, por canal + MinMax, sin colapso
Acuerdo top-1 emulador Hailo DFC INT8 vs CPU	0.890	200 imágenes de validación; precisión frente a la verdad de terreno 0.755 (CPU en las mismas imágenes 0.795); de una build anterior al HEF distribuido, sin latencia de placa

El top-1 de cuatro vías (0.9500) es mayor que el top-1 de material (0.8877) porque la confusión entre vidrio, metal y plástico cae toda en reciclables; solo la clasificación de cuatro vías exagera lo bien que el modelo distingue materiales.

Reproducir: evaluation/runs/2026-09-06-m1c-cpu, evaluation/runs/2026-09-06-m1c-hef

Pista de vocabulario abierto: SigLIP 2 ViT-B/16

Métrica	Valor	Condiciones
Material top-1 (8 clases)	0.8501	val, 7417 imágenes; conjunto de prompts en inglés waste8-en/v1, plantilla t02, 16-shot α=0.8, temperatura 0.0075
Material top-5	0.9987	Igual
China de cuatro vías top-1	0.9393	Igual; ruta jerárquica (ocho clases, luego mapeo)
macro-F1 (7 clases)	0.7460	Igual
ECE (15 bins)	0.0221	Igual
AUROC de conjunto abierto	0.7538	Media sobre las 7 clases con muestras, dejando una clase fuera, puntuación = 1 - max softmax
Acuerdo chino–inglés (misma imagen)	material 0.8698 / cuatro vías 0.9143	Un embedding visual, tres bancos de prototipos
Material top-1, test retenido	0.8620	test, 7290 imágenes
Latencia de inferencia por imagen	p50 66.93 ms / p95 91.62 ms	Referencia offline en CPU, batch 1, solo vision tower, no es una cifra de dispositivo

Frente a la línea base (misma partición):

Métrica	Línea base (MobileNetV3-Small)	Vocabulario abierto (SigLIP2-B/16)
Material top-1, val	0.8792	0.8501
Material top-1, test	0.8807	0.8620
China de cuatro vías top-1, val	0.9519	0.9393
macro-F1, val	0.8292	0.7460
ECE (15 bins), val	0.0308	0.0221
AUROC de conjunto abierto	Ninguna (una cabeza de conjunto cerrado no puede descartar una clase sin reentrenar)	0.7538
Acuerdo chino–inglés	Sin lado de texto	0.8698 / 0.9143
Clases nuevas zero-shot	Reentrenamiento requerido	Edita el prompt
Latencia p50 en CPU	1.57 ms	66.93 ms

La línea base en esta comparación es la MobileNetV3-Small obsoleta. La EfficientNet-Lite0 distribuida alcanza un top-1 de validación de 0.8877 en esta partición con una p50 de CPU de unos 14.7 ms, lo que reduce la relación de latencia de 40× a 4–5×.

Reproducir: evaluation/runs/2026-09-05-w1-cpu

Huella de despliegue

Elemento	Tamaño
ONNX base (efficientnet_lite0_waste8.onnx)	13,477,056 B
SigLIP 2 vision tower ONNX (siglip2_vision_224.onnx)	371,695,898 B
Bancos de prototipos + informe de calibración	unos 155 KB en total

Runtimes y parámetros clave

Dispositivo	Modelo	Precisión	Runtime	Cómo llega el modelo al dispositivo
reComputer J30 / J40 series	EfficientNet-Lite0 224²	FP16	TensorRT	Motor construido en el dispositivo en el momento del despliegue, ligado a la arquitectura de la GPU y a la versión de TensorRT; no puede precompilarse para su distribución
reComputer J40 series (pista opcional de vocabulario abierto)	SigLIP 2 ViT-B/16 vision tower + prototipos de texto constantes	—	—	model.track: open_vocab
reComputer R2000 series + Hailo-8	EfficientNet-Lite0 224²	INT8 (HEF uint8, optimization_level=2)	HailoRT 4.21.0	HEF compilado fuera del dispositivo con DFC 3.31.0, descargado en el momento del despliegue
reComputer RK3588 series	EfficientNet-Lite0 224²	INT8 (calib256+mmse)	librknnrt 2.3.2	Convertido fuera del dispositivo con rknn-toolkit2 2.3.2

• Antirrebote del disparador: 800 ms; un disparador que llega mientras el anterior sigue en ejecución se fusiona, no se pone en cola
• Modo continuo: solo publica cuando el top-1 es el mismo durante 3 fotogramas seguidos; el modo de disparo da una respuesta por toma
• actuator.enabled: false por defecto; la devolución de llamada GPIO no está vinculada a ningún pin

Degradaciones conocidas

• textile no tiene muestras de entrenamiento ni de evaluación: ninguno de los conjuntos de datos fuente tiene una clase de tejido. Se mantiene el octavo logit (la salida ONNX sigue siendo 1×8), pero el modelo nunca lo ha predicho, y todas las tablas informan de n/a para él.
• Ninguna clase de material se asigna a hazardous; se mantiene en el enum por estabilidad del esquema y la build actual nunca lo emite.
• organic constituye el 48.9% de train y el 47.1% de val; su recall (0.9791) está muy por encima de las otras clases (0.70–0.88), y el modelo empuja hacia ella los elementos inciertos.
• residual solo tiene 20 muestras de validación; la pista de vocabulario abierto alcanza 0.2754 de precisión y un AUROC leave-one-out de 0.5795 en ella, cercano al azar.
• En la pista de vocabulario abierto, predecir la clase de cuatro vías directamente a partir de prompts en chino solo da 0.8478; la ruta jerárquica (ocho clases, luego mapeo) da 0.9393.
• La MobileNetV3-Small obsoleta se derrumba bajo INT8 en las tres cadenas de borde: acuerdo del emulador Hailo DFC 0.115, reComputer RK3576 series 0.10, reComputer RK3588 series 0.22 (fp16 0.98–1.00); por eso la línea base pasó a EfficientNet-Lite0. Los resultados INT8 de RK3588 no se trasladan a RK3576.
• La SigLIP 2 vision tower falla la cuantificación INT8 para Hailo-8 (errores de hailo optimize en la capa ne_activation_mul_and_add78), por lo que no hay HEF; la pista de vocabulario abierto no se ejecuta en la reComputer R2000 series.
• Ambos conjuntos de datos son fotos de un solo objeto (TrashNet sobre una pizarra blanca, GC3 descentrado y a menudo ocluido), sin residuos mojados, aplastados, apilados, a contraluz o parcialmente embolsados; la precisión en un punto de entrega en vivo será menor que las cifras de las tablas.

Próximos pasos

• Añadir el material de la serie reComputer R2000 (R2035-12, Hailo-8) y los resultados en cuatro vías en todas las 7417 imágenes de validación, y la latencia de disparo a respuesta y el tiempo de construcción del motor en la serie reComputer J40 (J4012), a "Rendimiento y datos medidos".

Fuentes de datos y recursos

• TrashNet — github.com/garythung/trashnet, Licencia MIT, Copyright (c) 2017 Gary Thung. Basado en dos fuentes de primera mano: el archivo LICENSE del repositorio en el commit 6fa2b87, y el campo license de la tarjeta oficial del conjunto de datos en HuggingFace. MIT requiere que se mantenga el aviso de copyright y licencia y no tiene cláusula de compartir igual.
• Garbage Classification 3 — Material Identification (Roboflow Universe) — CC BY 4.0, indicado textualmente en el archivo README.dataset.txt incluido con la exportación. La ruta del proyecto en Roboflow Universe es material-identification/garbage-classification-3.
• SigLIP 2 — google/siglip2-base-patch16-224, revisión 75de2d55…, Apache-2.0. Usado solo por la pista opcional de vocabulario abierto.
• Pesos iniciales de MobileNetV3-Small ImageNet (torchvision) — BSD-3-Clause.
• Código de tiempo de ejecución upstream — Apache-2.0.
• Diagrama de arquitectura — dibujado a partir del catálogo de dispositivos del paquete y de las interfaces de salida; no contiene imágenes del conjunto de datos.

El material externo derivado de estos conjuntos de datos debe usar literalmente la siguiente cadena de atribución:

TrashNet — Gary Thung and Mindy Yang, https://github.com/garythung/trashnet,
MIT License, Copyright (c) 2017 Gary Thung.
Garbage Classification 3 — Material Identification / Roboflow Universe,
https://universe.roboflow.com/material-identification/garbage-classification-3,
licensed CC BY 4.0.

Ninguna imagen derivada de conjuntos de datos se ha incorporado a este paquete. Ambas licencias permiten la redistribución.
