Introducción al kit XIAO ESP32S3 & Wio-SX1262
Introducción
Este kit de desarrollo LoRa del tamaño de un pulgar, que consta del XIAO ESP32S3 y el módulo LoRa Wio-SX1262, es un kit de inicio ideal para proyectos con Meshtastic y LoRa/LoRaWAN. Al ser compatible con WiFi, BLE y LoRa, incluye un chip de gestión de energía integrado y se puede ampliar mediante interfaces IIC, UART y otros GPIO, y es compatible con el desarrollo en Arduino. El kit XIAO ESP32S3 & Wio-SX1262 es un módulo LoRaWAN LoRa de un solo canal con un precio bajo y una alta rentabilidad. Es adecuado para escenarios de aplicación con larga distancia, bajo consumo de energía y pequeño volumen de datos. Admite más de 30 dispositivos nodo (dependiendo del intervalo de subida, carga útil de datos, etc.).
Seeed proporciona 3 aplicaciones para este kit XIAO ESP32S3 & Wio-SX1262.
- Uso de Meshtastic para comunicación de red
- Configuración como nodo LoRaWAN
- Configuración como gateway LoRaWAN
Características
- Meshtactic funciona listo para usar: Con firmware Meshtastic pregrabado, está listo para funcionar una vez encendido.
- Rendimiento RF sobresaliente: Admite LoRa (862-930MHz), Wi-Fi de 2,4GHz y comunicación inalámbrica dual BLE 5.0, admite comunicación remota de 2~5km (LoRa) y más de 100m (Wi-Fi/BLE) cuando se conecta con una antena U.FL.
- Diseño compacto del tamaño de un pulgar: 21 x 18mm, adopta el factor de forma clásico de XIAO, adecuado para proyectos con espacio limitado como dispositivos wearables.
- Potente placa MCU: Incorpora el procesador Xtensa ESP32S3 de 32 bits y doble núcleo que funciona hasta 240MHz, con múltiples puertos de desarrollo montados, compatible con Arduino / MicroPython.
- Diseño de alimentación elaborado: Incluye una interfaz USB Type-C y gestión de carga de batería de litio.
Especificación
| Característica | Detalles |
|---|---|
| ESP32S3 | ESP32-S3R8, procesador Xtensa LX7 de doble núcleo y 32 bits que funciona hasta 240 MHz |
| LoRa | Basado en Semtech SX1262, admite 862-930MHz |
| BLE | Bluetooth 5.0, Bluetooth mesh |
| Wi-Fi | Subsistema Wi-Fi completo de 2,4GHz |
| Interfaz (ESP32S3) | 1x UART, 1x IIC, 1x IIS, 1x SPI (conectado al SX1262), 11x GPIO (PWM), 9x ADC, 1x LED de usuario, 1x LED de carga, 1x botón de reinicio, 1x botón de arranque |
| Interfaz (Wio-SX1262) | 1x botón de usuario, 1x SPI (conectado al ESP32S3) |
| Alimentación | Tensión de entrada (Type-C): 5V Tensión de entrada (BAT): 4,2V Corriente de carga de la batería: 100mA |
| Temperatura de trabajo | -40°C ~ 65°C |
| Dimensiones | 21 x 17,8mm |
Preparación de hardware
Lista de componentes
| Elemento | Cantidad |
|---|---|
| XIAO ESP32S3 | x1 |
| Placa de expansión Wio-SX1262 | x1 |
| Antena Wi-Fi | x1 |
| Antena LoRa | x1 |
Accesorios recomendados
Compatible con la placa de expansión XIAO para añadir pantallas y sensores, y añadir sensores Grove mediante la placa de expansión Grove.
| Placa de expansión XIAO | Grove Base para XIAO |
|---|---|
 |  |
También suministramos dos tipos de antenas para este kit para admitir aplicaciones multifuncionales.
Antena FPC original: Solo para pruebas. Para requisitos de fiabilidad, compra adicionalmente la Antena 2.
Descripción general del hardware
| Diagrama de la placa de expansión Wio-SX1262 |
|---|
 |

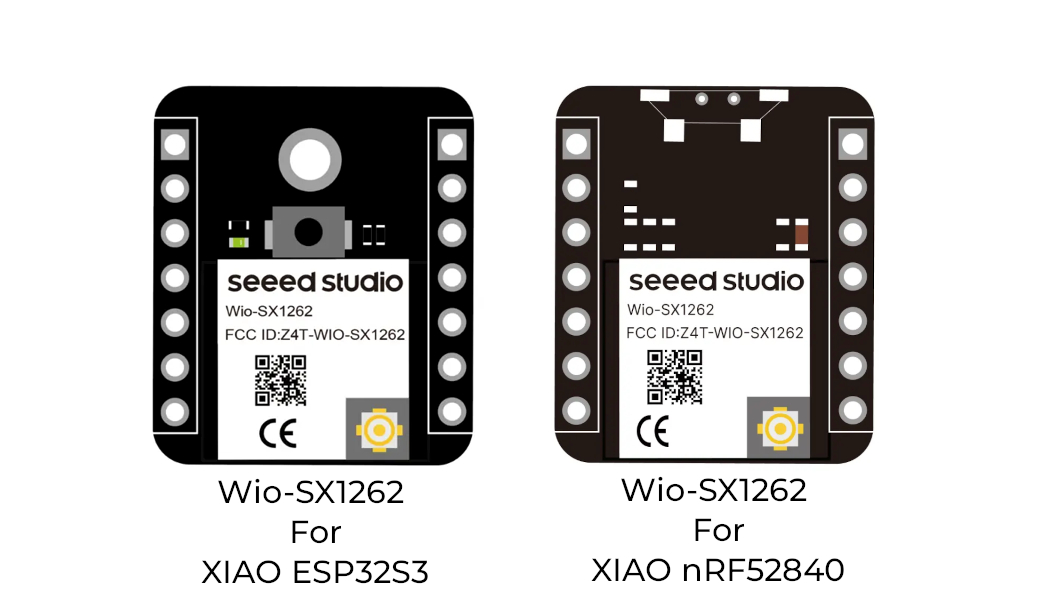

| Comparación de la placa de expansión Wio-SX1262 |
 |
| Diagrama de indicación frontal del XIAO ESP32S3 |
 |
| Diagrama de indicación trasera del XIAO ESP32S3 |
 |
| Lista de pines del XIAO ESP32S3 |
 |
Ten en cuenta que el Wio-SX1262 for XIAO ESP32S3 utiliza una conexión B2B, mientras que el Wio-SX1262 for XIAO nRF52840 utiliza una conexión mediante encabezado de pines pasantes; ambas placas de expansión deben utilizarse con la correspondiente placa de desarrollo XIAO.
Instrucciones en video
Recursos
- Hoja de datos del módulo Wio-SX1262
- Diagrama esquemático del Wio-SX1262
- Archivo 3D del Wio-SX1262 para XIAO
