Kit XIAO ESP32-S3 & Wio SX1262

Meshtastic® es una red mesh descentralizada, fuera de la red y de código abierto, diseñada para ejecutarse en dispositivos asequibles y de bajo consumo. Seeed Studio ofrece una amplia gama de dispositivos Meshtastic listos para usar para aficionados y usuarios industriales. El Kit XIAO ESP32S3 & Wio-SX1262 es una solución flexible para desarrolladores y creadores de Meshtastic.

Consigue uno ahora

Flashear el Firmware​

nota

Por favor, flashea el firmware en tu dispositivo si compraste el Kit XIAO ESP32S3 & Wio-SX1262 antes del 24 de octubre de 2024 siguiendo este tutorial paso a paso. Por favor, no uses NRF-OTA para actualizar el firmware, ya que podría hacer que el dispositivo quede completamente inutilizable.

Paso 1: En primer lugar, abre un navegador y visita https://flasher.meshtastic.org/# requiere navegador Chrome o Edge.

Paso 2: Luego, usa un cable USB adecuado para conectar el dispositivo a la PC. Es posible que necesites apagarlo, luego mantener presionado el botón BOOT mientras conectas el cable USB.

Paso 3: Sigue las siguientes instrucciones proporcionadas para realizar las operaciones de flasheo posteriores. Selecciona el Dispositivo como "Seeed XIAO S3", el Firmware como el más reciente, y luego haz clic en "Flash". No olvides marcar "Full Erase and Install" si deseas sobrescribir el firmware anterior.

Descripción General del Software​

Meshtastic proporciona múltiples plataformas de software para que los usuarios elijan, incluyendo aplicación para Android, aplicación para Apple y cliente web. También proporciona CLI de Python, Linux Nativo y métodos de integración para que los desarrolladores los utilicen.

Para información específica, consulta el sitio web oficial de Meshtastic.

  • Aplicación Android: La aplicación para Android está disponible en el repositorio F-Droid y en Google Play Store. Esto te permite conectar tu dispositivo Meshtastic desde tu teléfono Android vía Bluetooth, Wi-Fi (si están en la misma red) o USB On-The-Go (OTG).
  • Aplicación Apple: Está disponible en la App Store. Por defecto, la aplicación Meshtastic para iOS admite el uso de mapas de Apple nativos sin conexión.
  • Cliente Web: Meshtastic Web es un cliente de Meshtastic que se ejecuta directamente en tu navegador.
  • CLI de Python: El paquete pip de Python instala un ejecutable de línea de comandos "meshtastic", que muestra los paquetes enviados a través de la red como JSON y te permite ver información de depuración serial de los dispositivos meshtastic.
  • Linux Nativo: El software del dispositivo también puede ejecutarse en una máquina Linux nativa gracias al framework Portduino.
  • Integraciones de Meshtastic: El ecosistema Meshtastic es altamente extensible y permite una fácil integración con varios productos y proyectos de software existentes.

Conexión del Dispositivo​

Antes de usar Meshtastic, primero se necesita conectar el dispositivo. Hay dos métodos de conexión. El primero es usar una placa de expansión, y la información correspondiente se mostrará en la pantalla. Luego, se puede realizar la configuración en la plataforma correspondiente según la información reflejada. El segundo es conectar el XIAO y el módulo Wio-SX1262, y usar una herramienta de puerto serie para obtener el ID del nodo y la contraseña.

Conectado a la batería​

El XIAO ESP32S3 tiene un chip de gestión de energía integrado que permite que el XIAO ESP32S3 se alimente de forma independiente usando una batería o que cargue la batería a través del puerto USB del XIAO ESP32S3.

Si deseas conectar la batería para el XIAO, te recomendamos comprar una batería de litio 3.7V recargable y calificada con circuito de protección. Al soldar la batería, ten cuidado de distinguir entre los terminales positivo y negativo. El terminal negativo de la fuente de alimentación debe ser el lado más cercano al puerto USB, y el terminal positivo de la fuente de alimentación es el lado alejado del puerto USB.

Conectado a la placa de expansión​

Después de flashear el firmware y descargar la aplicación Meshtastic, la placa de expansión sería una buena herramienta para la conexión y aplicaciones adicionales, como agregar sensores y módulos Grove fácilmente.

Paso 1: Asegúrate de que el dispositivo a conectar (como "device") esté encendido y en un estado detectable. Y abre la aplicación Meshtastic en tu teléfono móvil.

Paso 2: En la aplicación Meshtastic, hay un icono "+" en la parte inferior derecha. Haz clic en él para que la aplicación comience a escanear dispositivos conectables cercanos. Luego selecciona el ID de dispositivo correspondiente que se muestra en la pantalla OLED.

Paso 3: Una vez seleccionado correctamente, ingresa el código que se muestra en la pantalla OLED. Presiona el botón para cambiar la pantalla.

Funciones del Botón:

  • Presionar una vez para cambiar la pantalla.
  • Presionar dos veces para transmitir.
  • Presionar tres veces para cambiar el modo GPS.

Paso 4: Configura la región LoRa, luego el dispositivo se reiniciará.

Paso 5: Una vez finalizado el reinicio, el estado del dispositivo se puede verificar en la aplicación Meshtastic y en la pantalla OLED.

Herramienta de puerto serie​

Selecciona una herramienta de depuración de puerto serie que te guste. A continuación, tomaré Comtool en mac como ejemplo. Selecciona la conexión serial, elige el puerto correspondiente, configura la velocidad en baudios a 115200, y activa RTS y DTR. Abre la conexión y podrás ver los datos de conexión. Busca "nodenum" para encontrar el ID del nodo correspondiente. Su contraseña predeterminada es 123456.

tip

Los últimos cuatro dígitos de nodenum son el número de ID del dispositivo descubierto por la aplicación meshtastic. Por ejemplo, "nodenum 0x9e20d02c" es "Meshtastic_d02c" en meshtastic.

Conectado a SX-1262​

El SX-1262 se puede conectar al Xiao ESP32-S3 a través de la interfaz B2B. El SX-1262 usa SPI para comunicarse con el Xiao ESP32-S3.

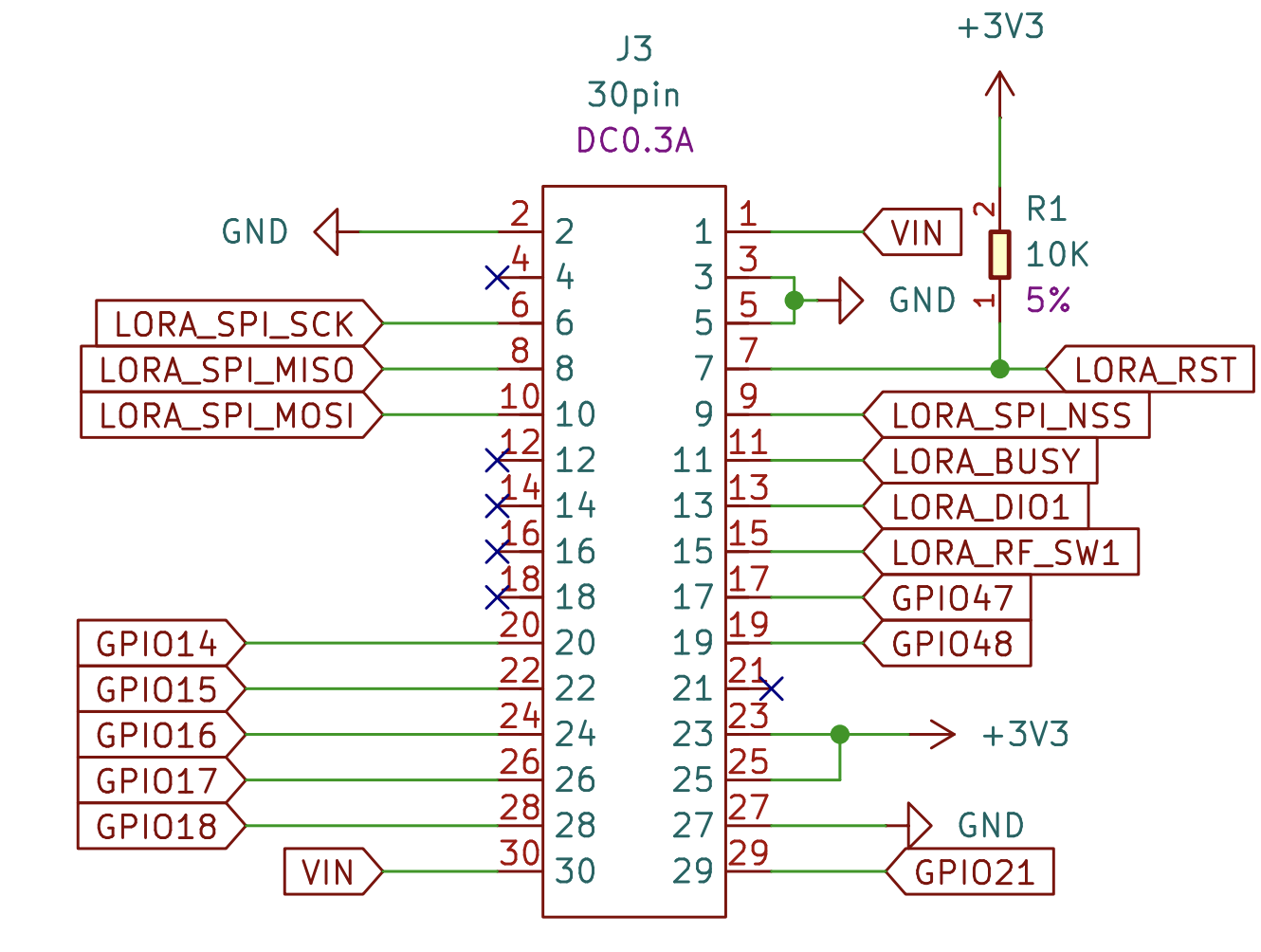

El siguiente diagrama muestra el mapeo de pines B2B entre XIAO ESP32S3 y Wio-SX1262.

B2B pin mapping between XIAO ESP32S3 and Wio-SX1262
aviso

El SX-1262 compatible solo se puede comprar dentro del kit.

Comunicarse con Wio Tracker T1000-E​

Paso 1. Conecta Wio Tracker T1000-E siguiendo la wiki.

Paso 2. Asegúrate de que la siguiente configuración sea la misma que tu configuración en XIAO ESP32S3 para Meshatastic.

  1. Activación y configuración del dispositivo
  • Asegúrate de que ambos dispositivos estén encendidos y en condiciones normales de funcionamiento.
  • La función de comunicación inalámbrica del dispositivo (como Bluetooth, LoRa, etc.) debe estar habilitada. Verifica la configuración relevante para asegurarte de que no esté accidentalmente apagada o restringida.
  1. Distancia y fuerza de la señal
  • La distancia entre los dos dispositivos no puede ser demasiado grande. Después de las pruebas iniciales, la distancia de comunicación del XIAO ESP32S3 para Meshtastic con antena IPEX de 2 dbm es superior a 2.5 km. En general, en un entorno más abierto, puede superar los 20 km.
  1. Configuración de Red
  • Asegúrate de que los dispositivos estén en el mismo modo de red o configuración de canal. Configura fácilmente la misma 'región lora' y 'Modem preset' usando la aplicación Meshtastic.

Paso 3. Comunicarse con Wio Tracker T1000-E

Una vez conectado, puedes comenzar a enviar y recibir mensajes a través de la red Meshtastic. Los mensajes pueden ser basados en texto o pueden admitir funciones adicionales dependiendo de las capacidades de los dispositivos y la aplicación. También puedes monitorear la actividad de la red y ver qué dispositivos están actualmente conectados y activos.

Conexión de Sensores​

En la aplicación meshtastic, el kit Wio-SX1262 con XIAO esp32s3 es capaz de admitir una amplia gama de sensores. Cuando se usa junto con la placa de expansión XIAO, puede admitir numerosos sensores Grove, consulta aquí. Además, cuando se combina con el módulo adicional GNSS, forma el módulo más pequeño dentro de meshtastic que tiene funcionalidad GPS.

Sensor de Temperatura y Humedad​

Sensor de Temperatura y Humedad DHT20
Consigue uno ahora 🖱️

Paso 1: Conecta el sensor Grove DHT20 a la placa de expansión XIAO

Paso 2: Habilita Detection Sensor en la aplicación Meshtastic

Sensor GNSS​

Módulo GNSS L76K para XIAO
Consigue uno ahora 🖱️

Configuración Inicial​

nota

Para más detalles, consulta Meshtastic.

Configuración de Radio​

Existen varias secciones de configuración en el firmware de Meshtastic, estas están separadas para que puedan enviarse como pequeños mensajes de administración a través de la malla.

NombreDescripción
BluetoothLas opciones de configuración de Bluetooth son: Habilitado, Modo de Emparejamiento y PIN Fijo.
CanalesLas opciones de configuración de Canales son: Índice, Rol y Configuración.
DispositivoLas opciones de configuración de Dispositivo son: Rol del Dispositivo, Salida Serial, Registro de Depuración y Restablecimiento de Fábrica.
PantallaLas opciones de configuración de Pantalla son: Duración de Encendido de Pantalla, Intervalo de Carrusel Automático, Apuntar Siempre al Norte y Formato GPS.
LoRaLas opciones de configuración de LoRa son: Región, Preajuste del Módem, Máximo de Saltos, Potencia de Transmisión, Ancho de Banda, Factor de Dispersión, Tasa de Codificación, Desplazamiento de Frecuencia, Transmisión Deshabilitada e Ignorar Matriz Entrante.
RedLas opciones de configuración de Red son: WiFi Habilitado, SSID de WiFi, PSK de WiFi, Modo WiFi y Servidor NTP.
PosiciónLas opciones de configuración de Posición son: GPS Habilitado, Intervalo de Actualización de GPS, Tiempo de Intento de GPS, Posición Fija, Difusión Inteligente, Intervalo de Difusión y Banderas de Paquete de Posición.
EnergíaLas opciones de configuración de Energía son: Corriente de Carga, Ahorro de Energía, Apagado tras pérdida de energía, Anulación del Multiplicador ADC, Intervalo de Espera Bluetooth, Intervalo de Sueño Ligero e Intervalo Mínimo de Despertar.
UsuarioLas opciones de configuración de Usuario son: Nombre Largo, Nombre Corto y Está Licenciado.

Configuración de Módulos​

Los módulos están incluidos en el firmware y permiten a los usuarios extender la funcionalidad de su malla o dispositivo.

NombreDescripción
Iluminación AmbientalAjusta el brillo de los LEDs RGB I2C NCP5623.
AudioHabilita el Soporte para Comunicaciones de Voz Codec2 en ciertos dispositivos.
Mensaje PredefinidoEstablece una serie de mensajes predefinidos para enviar directamente desde el dispositivo mediante el uso de un dispositivo de entrada como un codificador rotatorio.
Sensor de DetecciónConfigura un pin GPIO para ser monitoreado por un estado alto/bajo especificado y envía alertas de texto.
Notificación ExternaLos mensajes entrantes pueden alertarte utilizando circuitos que conectes al dispositivo (LEDs, Zumbadores, etc.).
MQTTReenvía paquetes a un servidor MQTT. Esto permite a los usuarios en la malla local comunicarse con usuarios en otra malla a través de internet.
Información de VecinosEnvía información sobre vecinos de 0 saltos a la malla.
PaxcounterCuenta el número de dispositivos BLE y Wifi que pasan por un nodo.
Prueba de AlcanceEnvía mensajes con ubicación GPS a intervalos para probar la distancia a la que tus dispositivos pueden comunicarse. Requiere (al menos) un dispositivo configurado como emisor y otro como receptor. El/los receptor(es) registrarán todos los mensajes entrantes en un CSV.
Hardware RemotoEstablece y lee el estado de un GPIO de forma remota a través de la malla.
Módulo SerialEnvía mensajes a través de la malla enviando cadenas a través de un puerto serial.
Almacenar y ReenviarAlmacena mensajes en un dispositivo para su entrega después de que los clientes desconectados se reincorporen a la malla.
TelemetríaConecta sensores al dispositivo y transmite lecturas a intervalos regulares a la malla.
TracerouteRastrea qué nodos se utilizan para saltar un mensaje a un destino determinado.
