reCamera_Microscope

🔥reCamera_Microscope とは？​

reCamera_Microscope は reCamera 2002 シリーズ と GC2053 センサーボード をベースとしたオープンソースプロジェクトです。reCamera 2002 HQ PoE バージョン を使用してこのプロジェクトを完成させることもできます。

💡reCamera_Microscope は何に使用できますか？​

reCamera_Microscope は何に使用できますか？
reCamera_Microscope は異なる倍率レベルのレンズの切り替えをサポートし、PCB（プリント基板）、電子部品、細胞、昆虫、植物サンプルなどの被写体の画像を撮影することができます。
reCamera Sg2002 シリーズには 1 TOPS の内蔵計算能力があり、YoloV11 モデルを実行することができます。物体検出やセグメンテーションモデルと組み合わせることで、PCB 欠陥検出、電子部品分類、細胞、昆虫、植物サンプルの分類と計数などのシナリオに適用できます。
より多くの応用方向は、皆さんによって探求されることを待っています。

📷プレビュー​

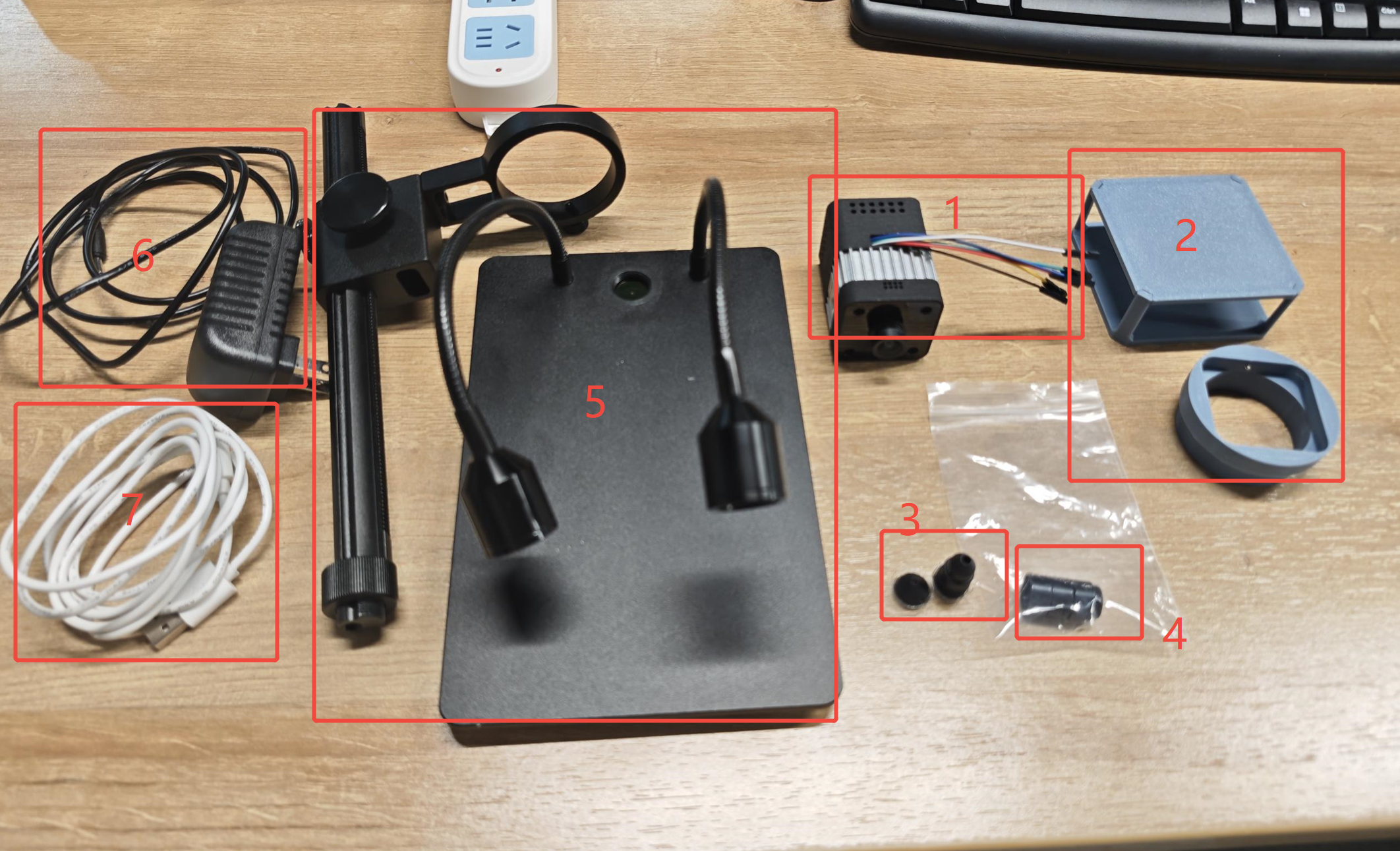

🔧reCamera_Microscope のハードウェア構成​

  1. reCamera POE
  2. 3D プリンター x2
  3. M12 レンズ x2
  4. M12 レンズ延長ブラケット x3
  5. 顕微鏡ホルダー
  6. 12V 電源アダプター
  7. Type-C ケーブル

🛒購入リンク​

reCamera POE & Type-C ケーブルreCamera 2002 HQ PoE 8GB
3D プリンター x23D プリンターダウンロード
M12 レンズ x26mmB タイプ – 生物顕微鏡（Taobao）
22mmB タイプ – PCB 顕微鏡（Taobao）
M12 レンズ延長ブラケット x3M12 レンズ延長ブラケット x3 2個購入で1個無料 M12×0.5 延長リング（Taobao）
顕微鏡ホルダー
& 12V 電源アダプター		顕微鏡ホルダー & 12V 電源アダプター ポータブル電子顕微鏡スタンド（ライト付き）35/50 mm ベース（Taobao）

インストール手順​

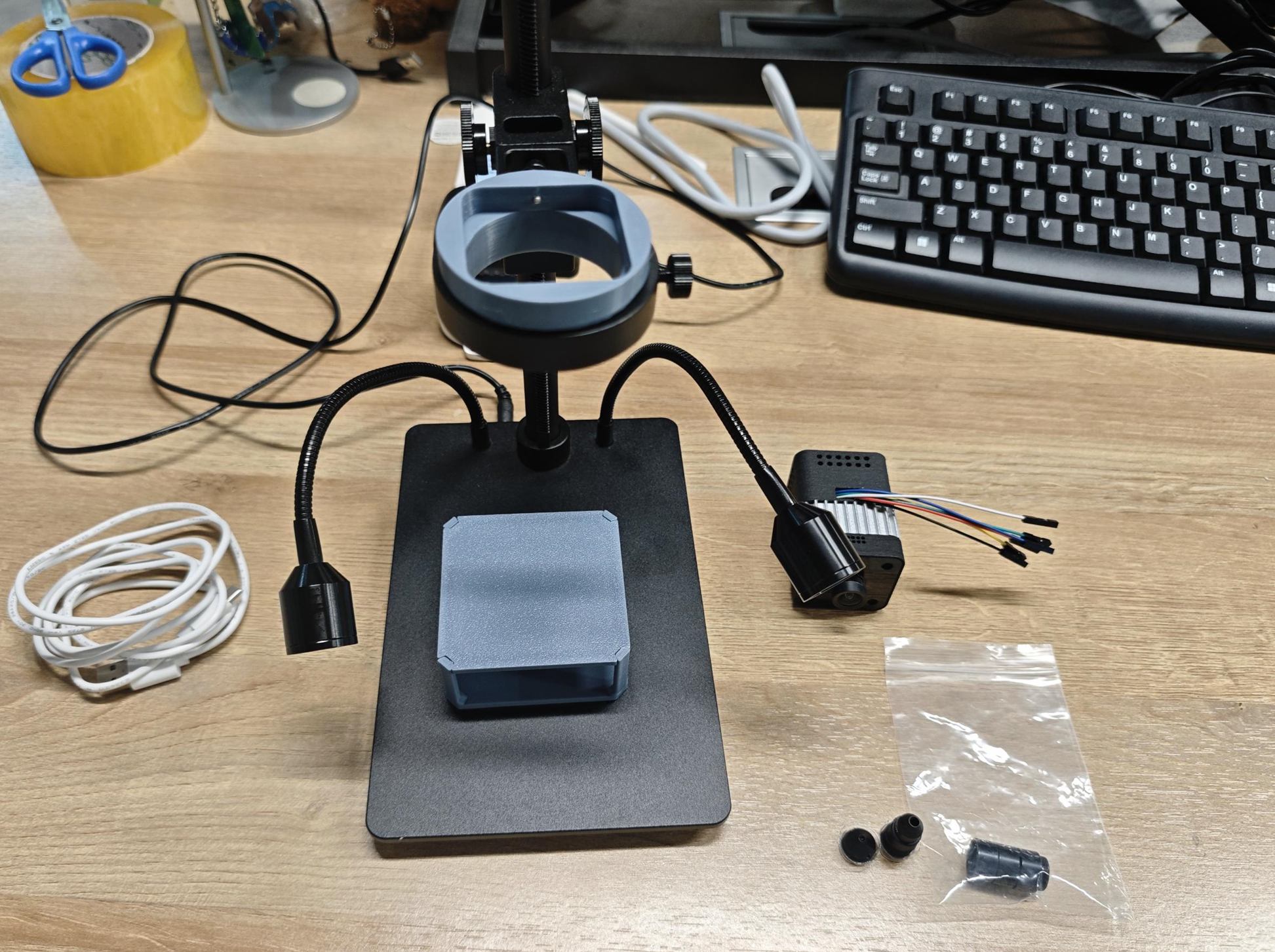

図に示すように、ブラケットを組み立て、12V 電源に接続し、3D プリント部品を取り付けます。

図に示すように、顕微鏡キットには2つのレンズが含まれています。広角レンズを取り外し、他の2つのレンズと交換する必要があります。

🎨オプション1：レンズ1：顕微鏡レンズの使用​

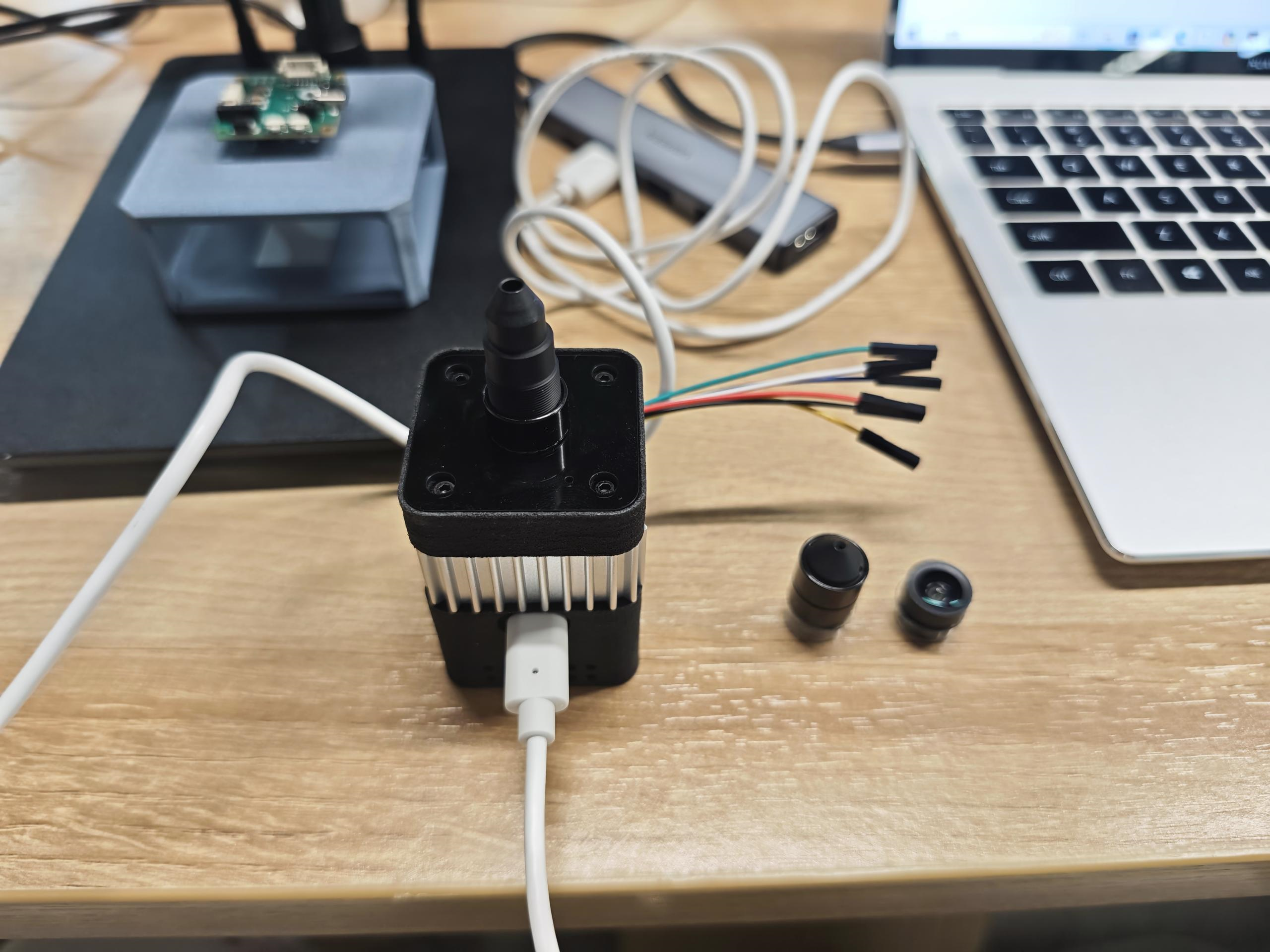

図に示すように、顕微鏡レンズを取り外し、3つのレンズ延長アダプターを取り付け、その後レンズ1を取り付けます。

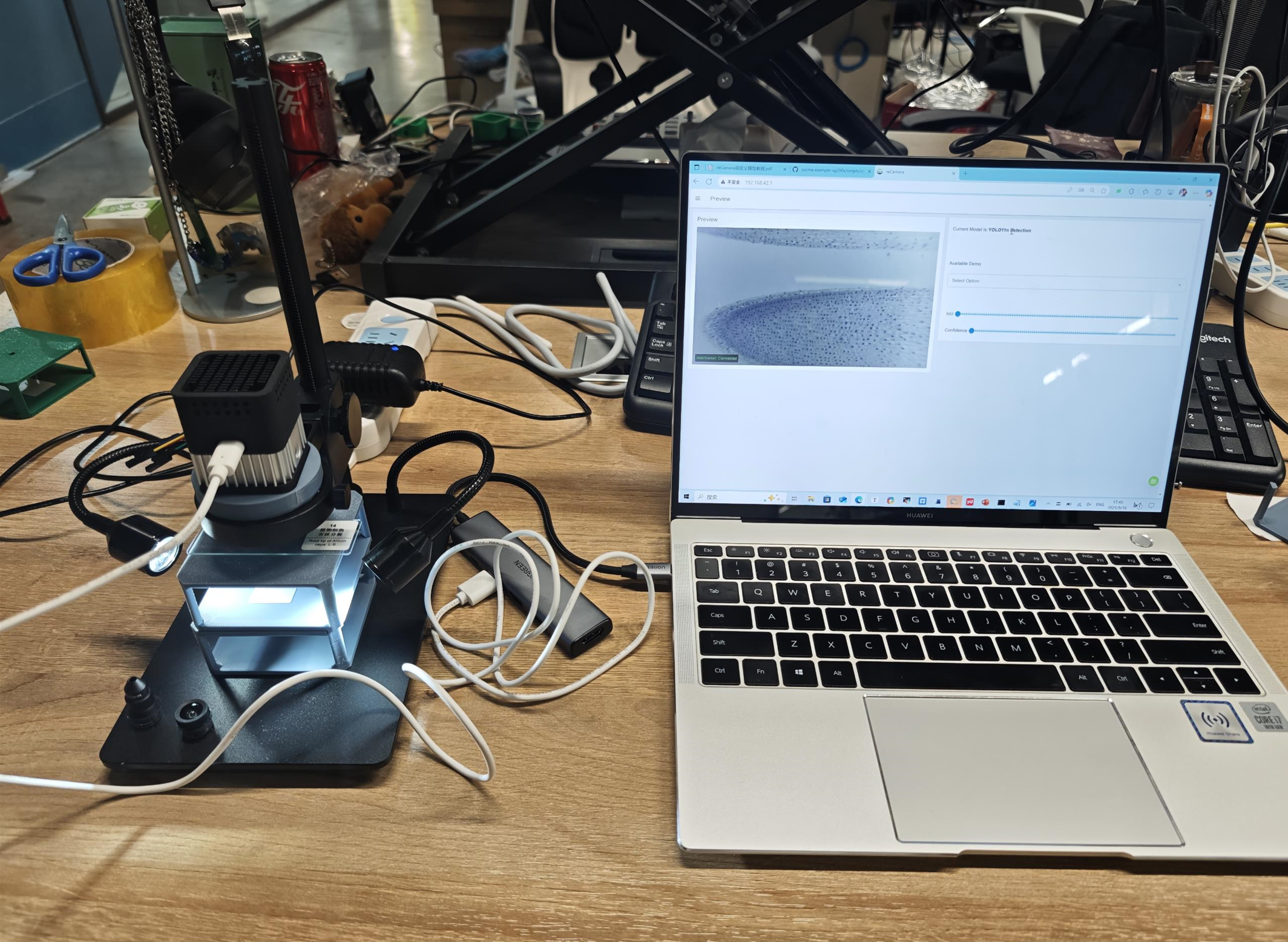

図に示すように、USB ケーブルを使用してコンピューターに接続します。

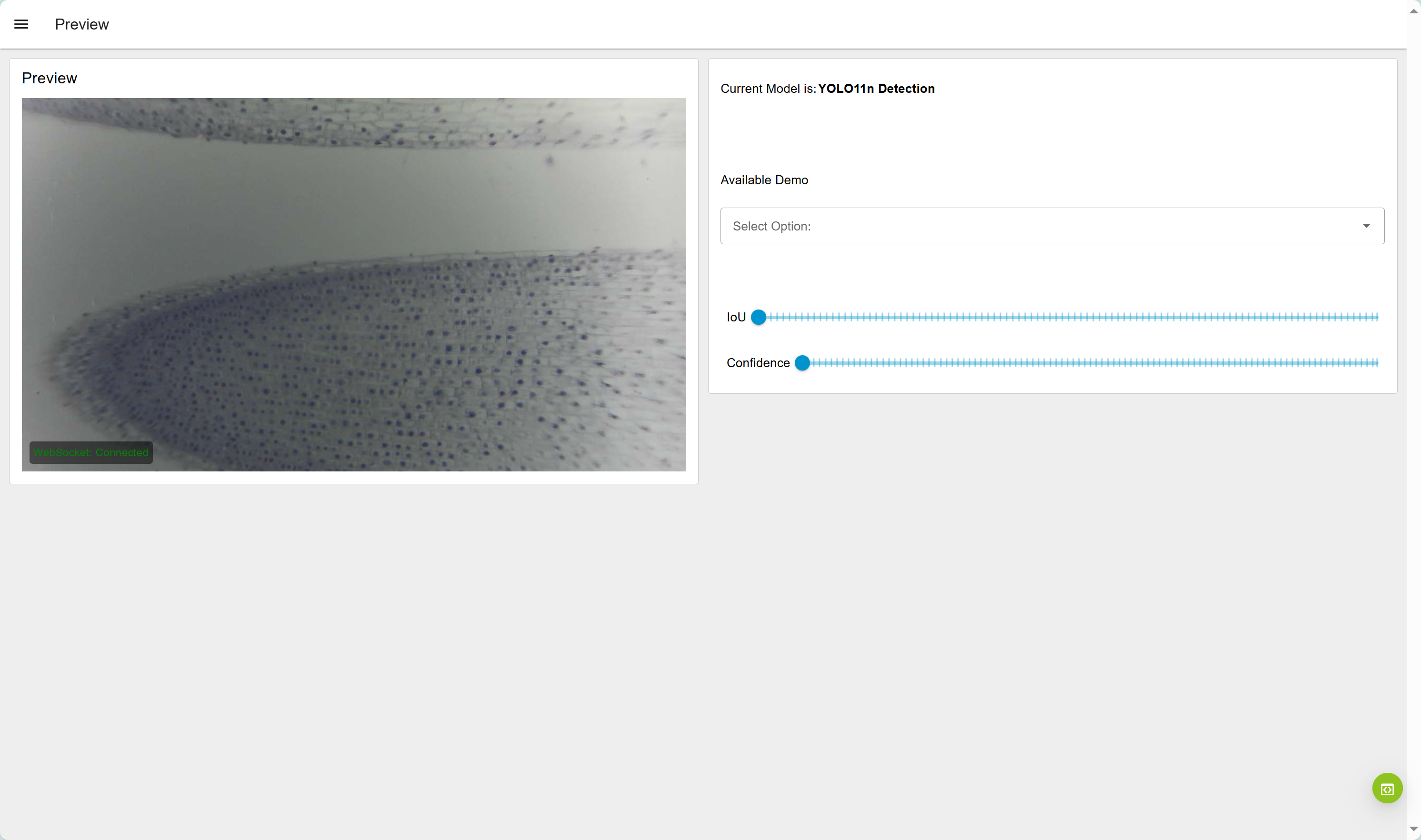

192.168.42.1 にアクセスして reCamera のローディングページを表示します。ログイン ユーザー は：root；パスワード は：recamera.1

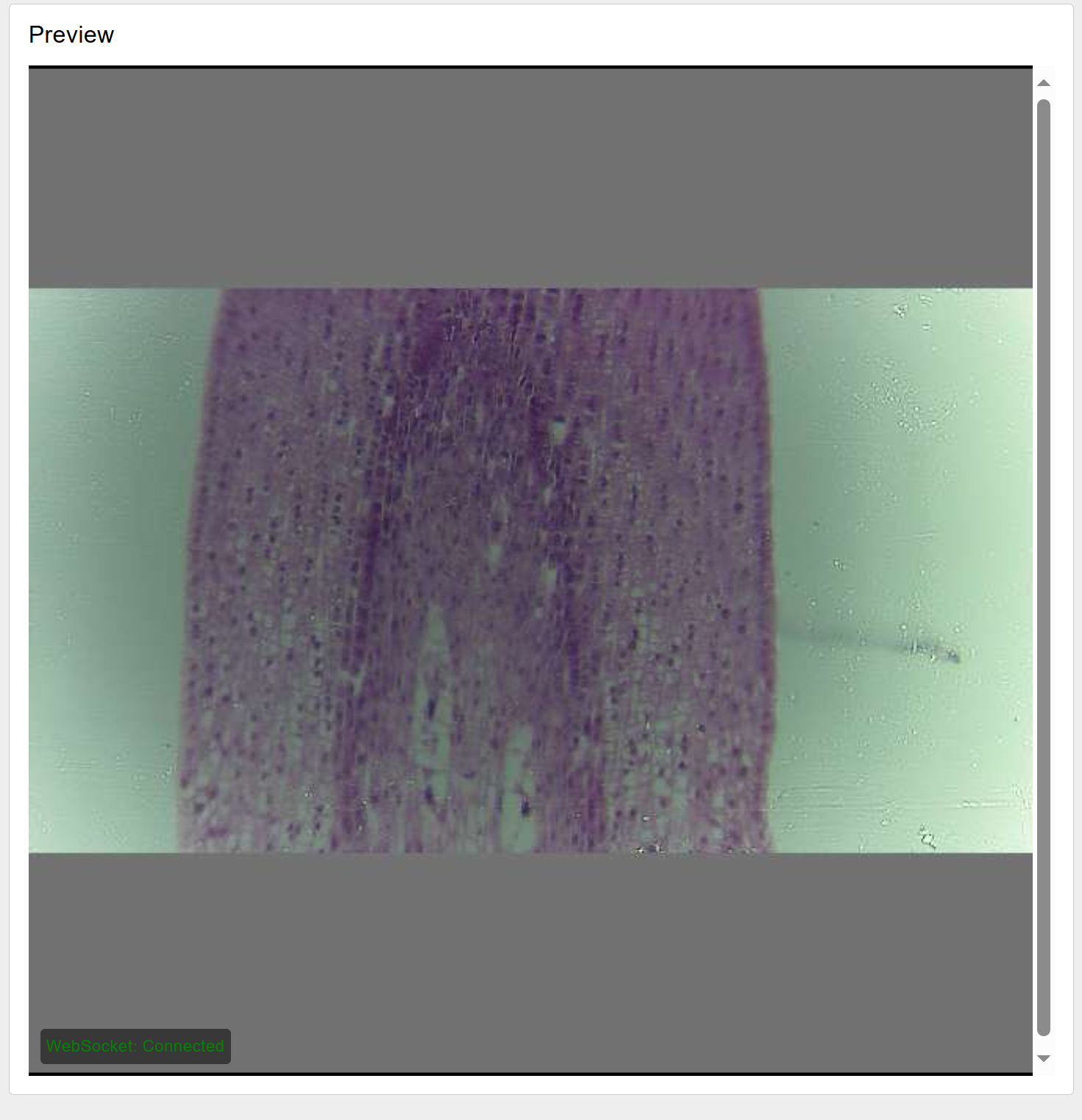

植物、動物、または微生物のサンプルスライスを購入し、顕微鏡ステージに置くことができます。カメラと物体の位置を調整することで、微視的世界の画像を見ることができます。

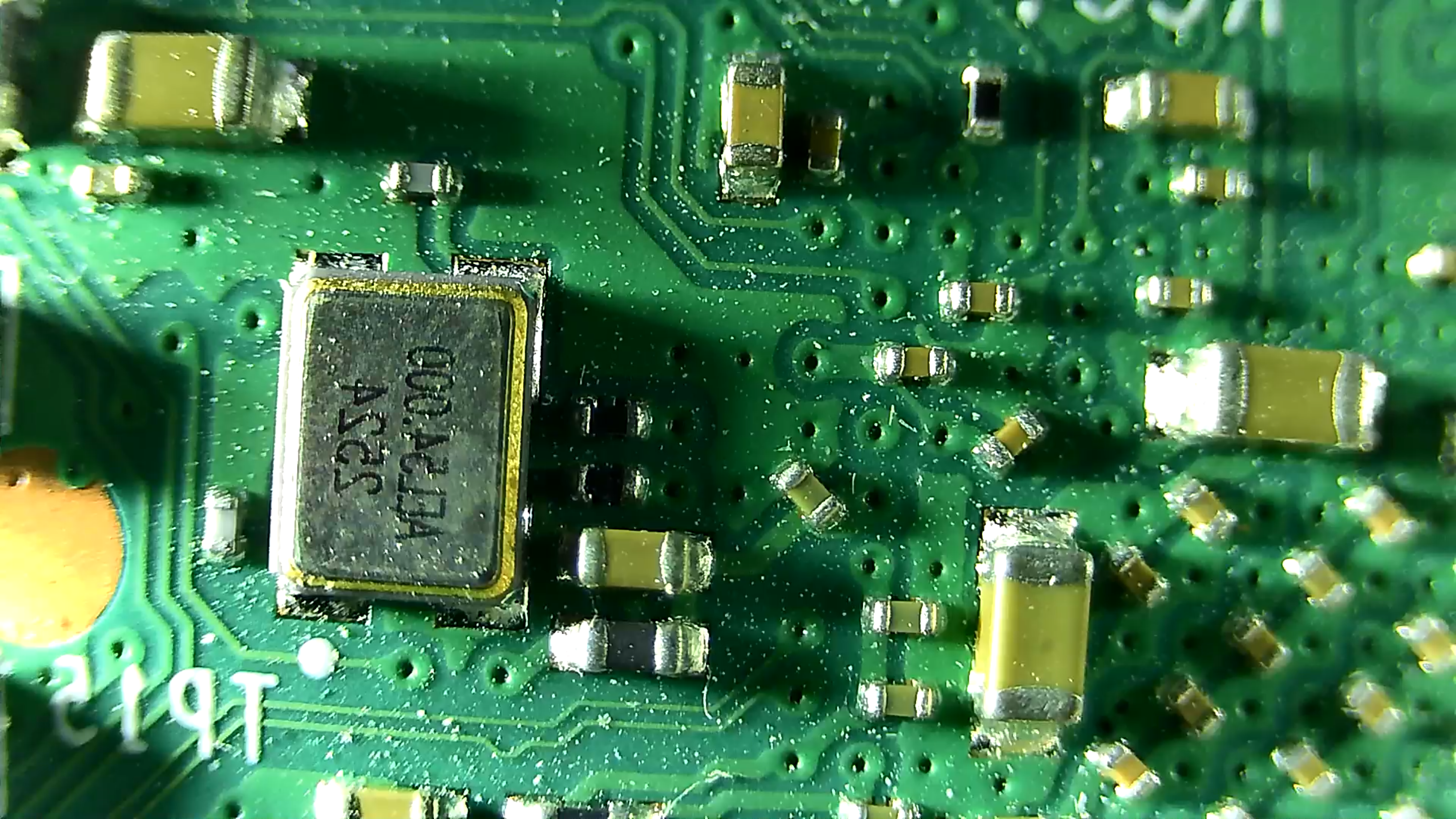

🎨オプション2：レンズ2：PCB マイクロレンズの使用​

図に示すように、顕微鏡レンズを取り外し、1つのレンズ延長アダプターを取り付け、その後レンズ2を取り付けます。

図に示すように、USB ケーブルを使用してコンピューターに接続します。

192.168.42.1 にアクセスして reCamera のローディングページを表示します。ログイン ユーザー は：root；パスワード は：recamera.1

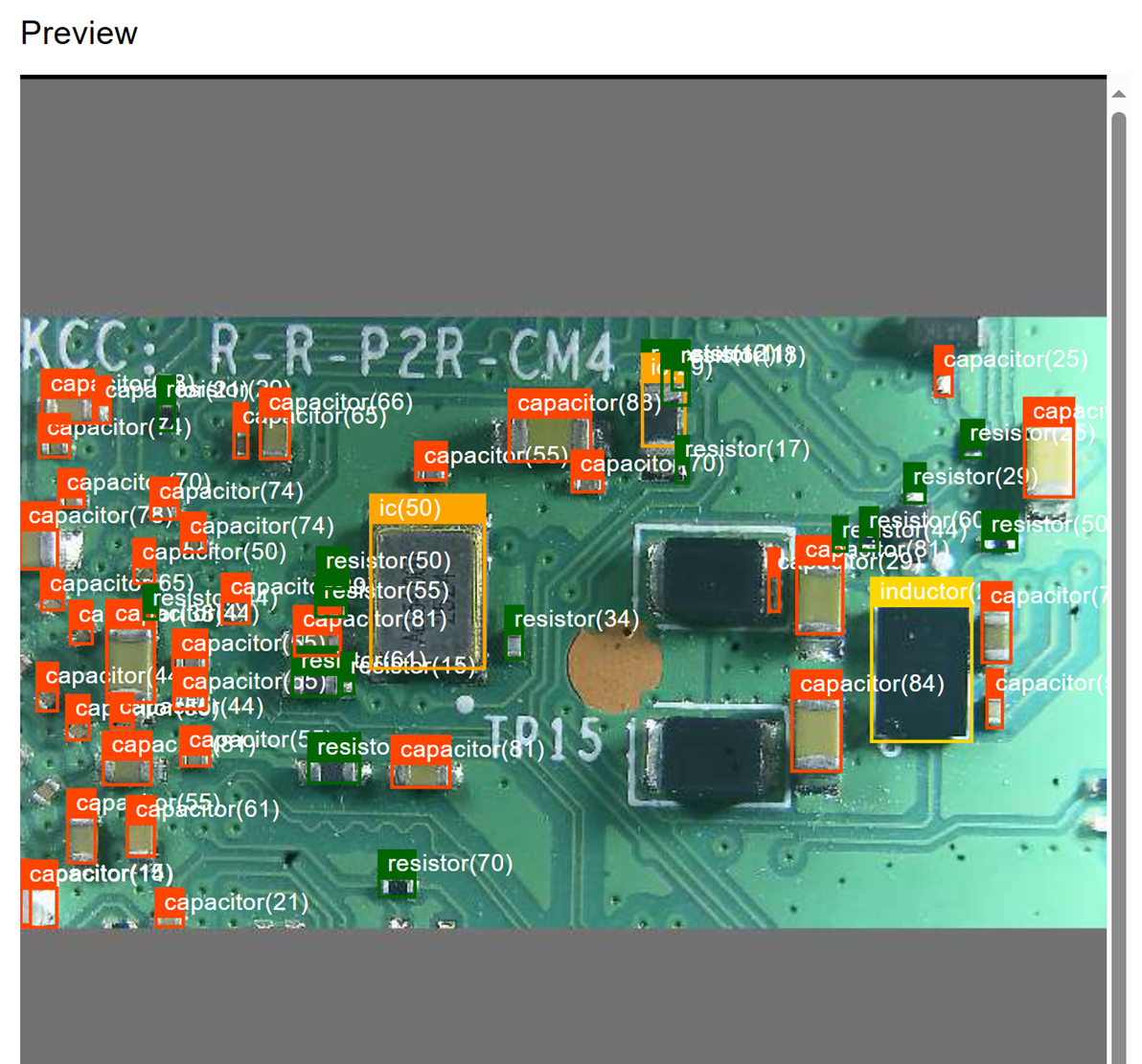

ここには2つの事前訓練済みモデルが利用可能で、PCB 上の電子部品を識別したり、PCB の欠陥を検出したりするために使用できます。

PCB 電子部品検出モデルダウンロード
PCB 欠陥検出モデルダウンロード
