reComputer Industrial R21xx 組み立てガイド

今すぐ入手 🖱️

reComputer Industrial R21xx は、4G、5G、LoRa®、Wi-Fi/BLE、Zigbee を含む様々な IoT ワイヤレス通信をサポートしています。SSD ストレージまたは NPU アクセラレータによる AI 機能のために M.2 スロット経由での拡張をサポートしています。購入時に AI アクセラレータを直接含めることを選択すると、追加で 26TOPS の計算能力を得ることができます。さらに、当社のハードウェアエンジニアリングサービスには、ロゴのカスタマイズ、パッケージブランディング、ラベリング、ファームウェアフラッシュ、イメージングサービスが含まれており、お客様の特定のニーズに合わせた包括的なサポートを提供します。

この Wiki では、周辺機器コンポーネントを取り付けるためのユニットの組み立てと分解方法、および取り付けオプションについて説明します。

ハードウェア前提条件​

以下のハードウェアを準備する必要があります

  • reComputer Industrial R21xx x 1
  • アクセサリ
  • ドライバーセット
    • Phillips + 3.5 ビット
    • Phillips + 3.0 ビット
    • Slotted - 2.5 ビット

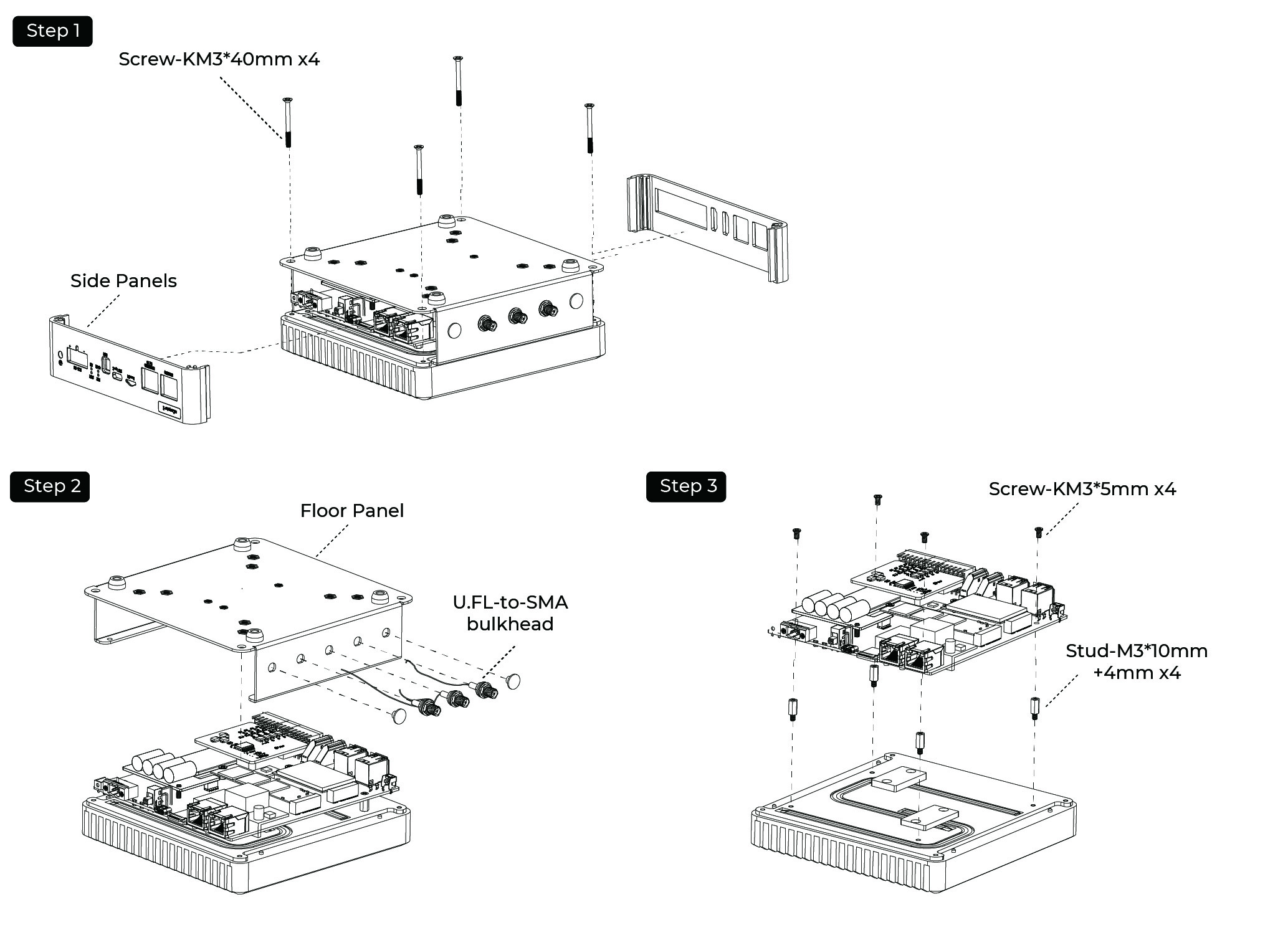

デバイス分解ガイド​

以下の手順に従うことで、問題なくデバイスを分解できるはずです。

ステップ 1: 底面の 4 本のネジを取り外し、前面と背面のパネルを取り外します：

  • 適切なドライバーを使用して、デバイスの底面にある 4 本のネジの位置を確認し、取り外します。
  • ネジを取り外したら、デバイスから前面と背面のパネルを慎重に持ち上げて取り外します。

ステップ 2: 側面のアンテナコネクタナットを取り外し、フロアパネルを取り外します。

ステップ 3: PCB を固定している 4 本のネジを取り外します

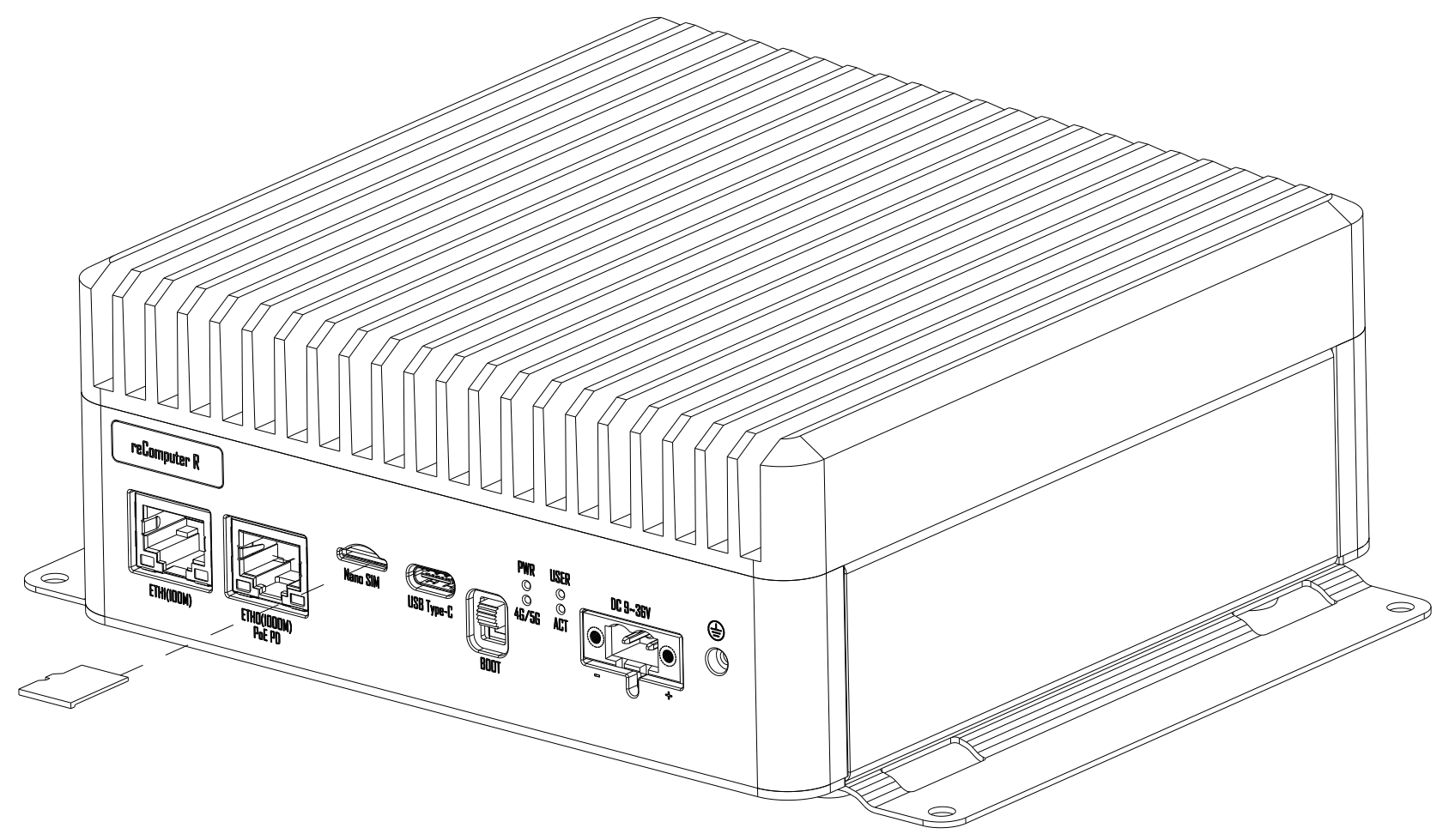

Nano SIM カードの取り付け​

ステップ 1: Nano SIM カードを SIM スロットに挿入します。

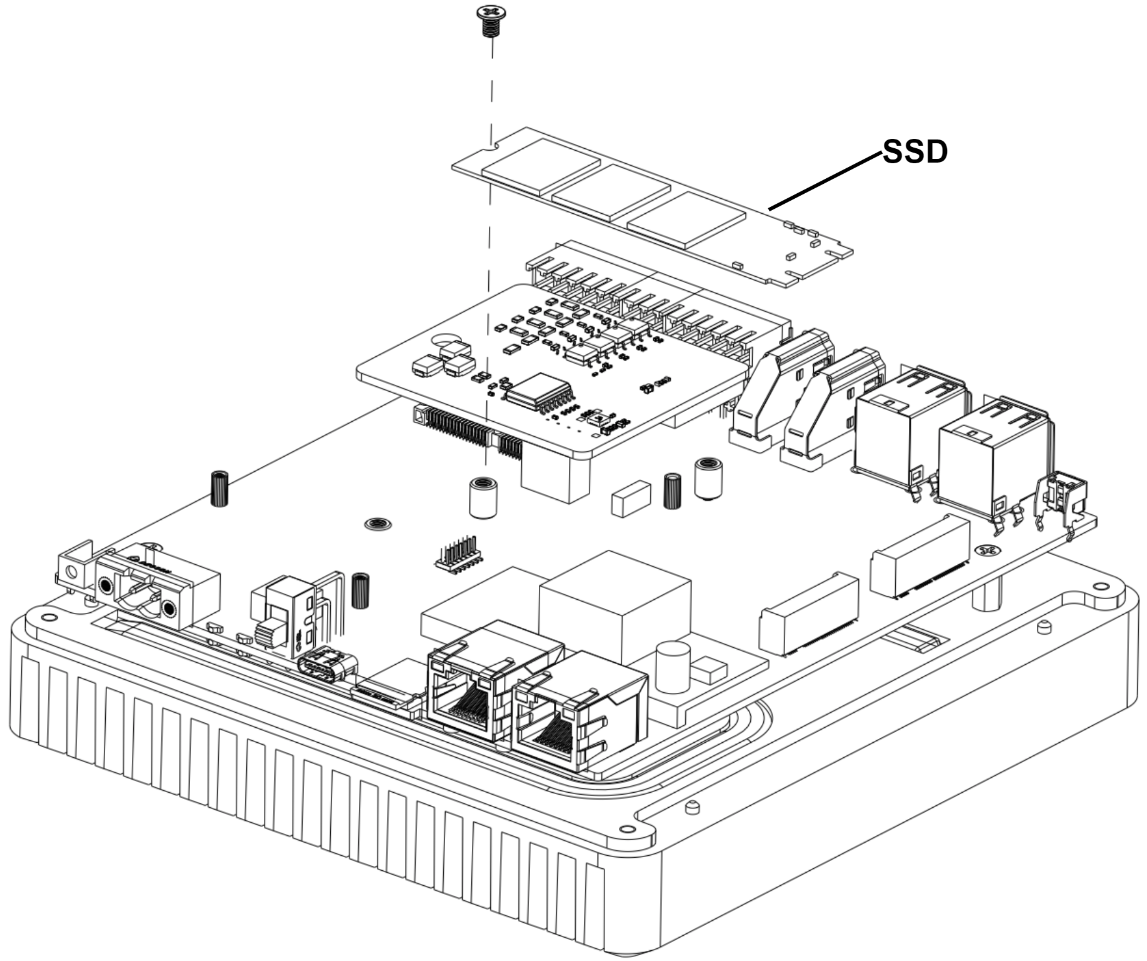

SSD の取り付け​

ステップ 1: 分解ガイドに従って背面カバーを取り外します。

ステップ 2: SSD を M.2 ソケットに挿入し、ネジで固定します。

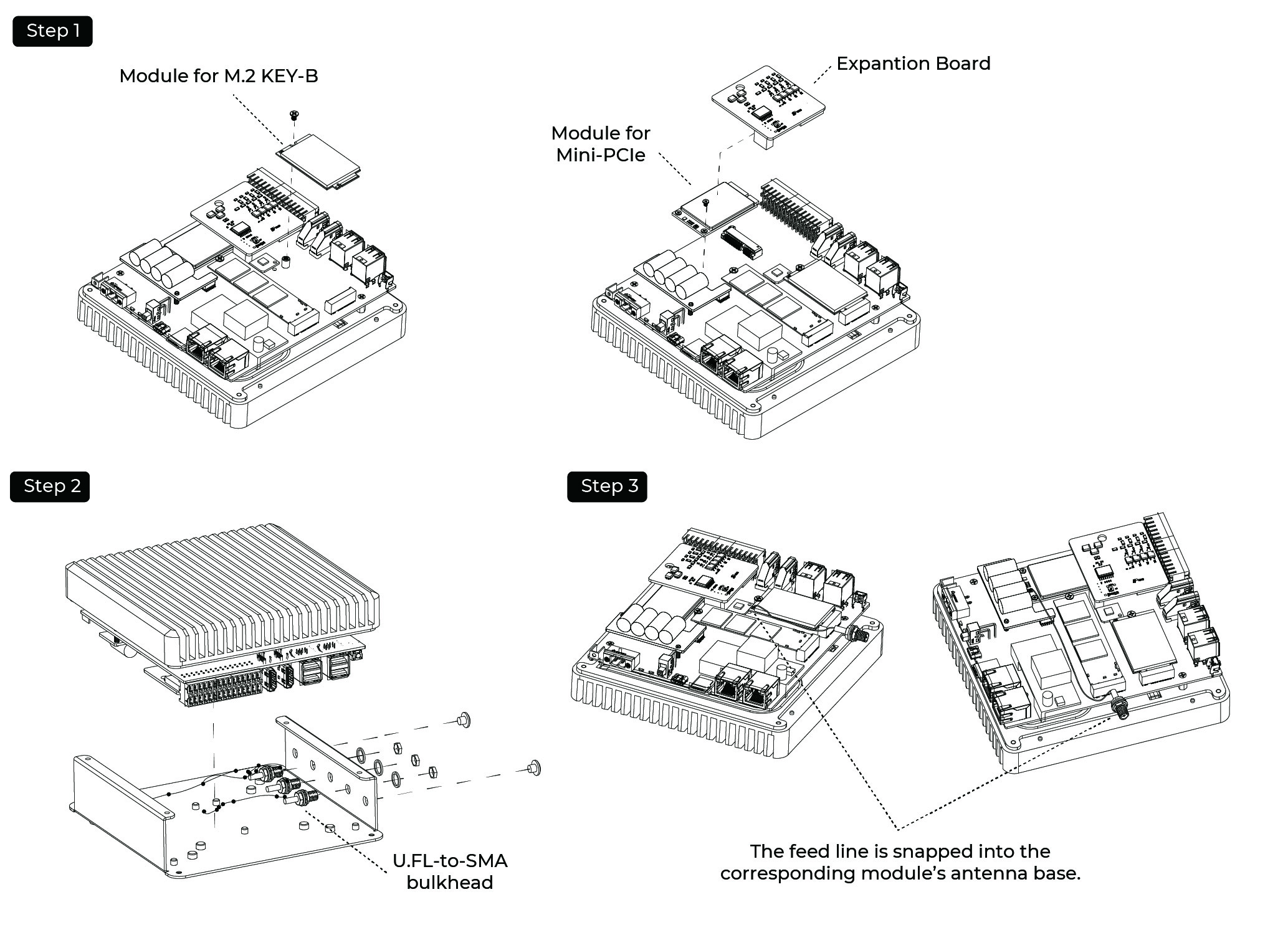

5G/4G/LoRa®/Zigbee モジュールとアンテナの組み立て​

ステップ 1: 拡張ボードを取り外し、4G モジュール/LoRa® モジュール/Zigbee モジュールを Mini-PCIe/M.2 B-KEY スロットに挿入し、ネジで固定します。

ステップ 2: 以下の図に示すように、フィーダーをハウジングのアンテナ穴に接続します。

ステップ 3: フィーダーを対応するモジュールのアンテナベースに取り付けます。

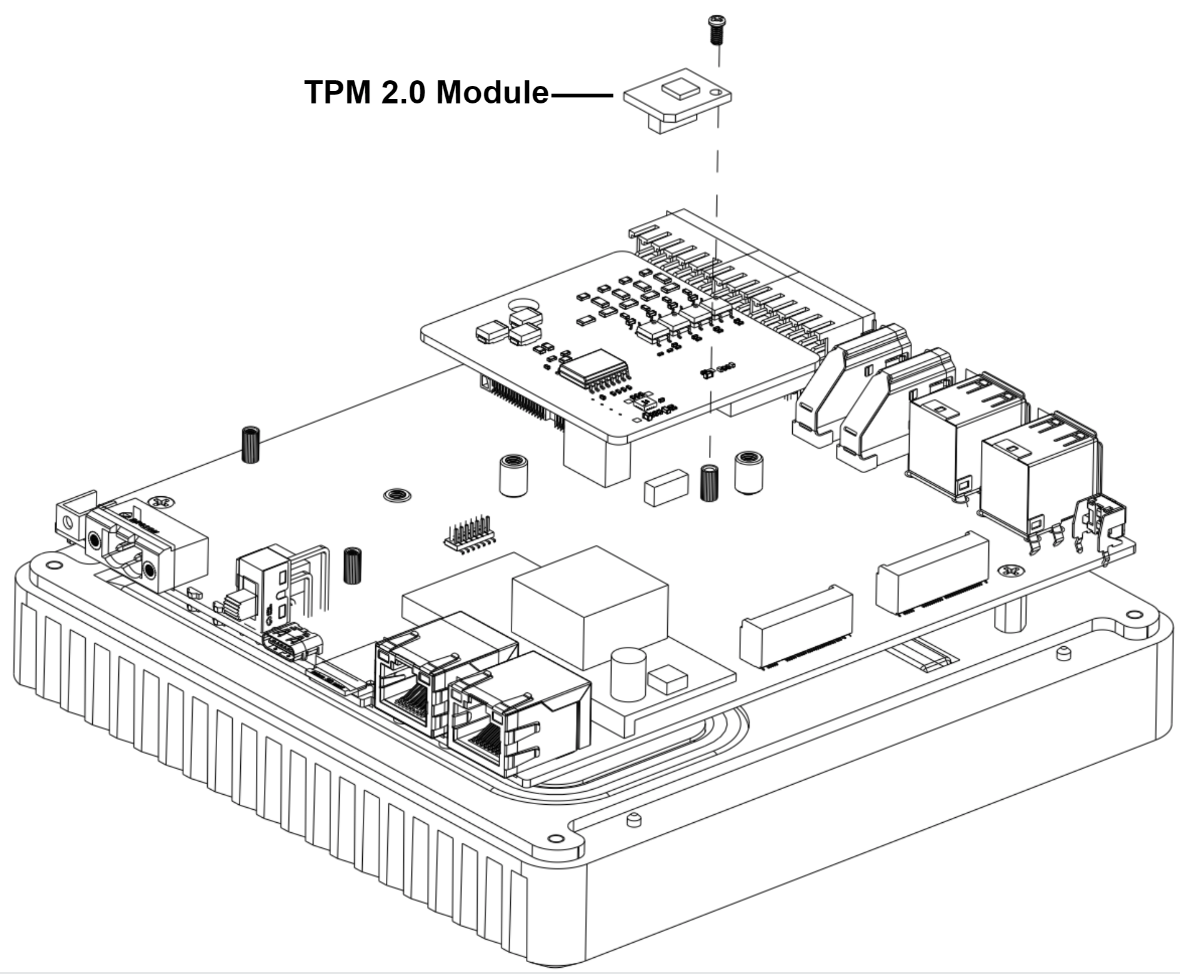

TPM 2.0 モジュールの組み立て​

ステップ 1: 分解ガイドに従って背面カバーを取り外します。

ステップ 2: TPM 2.0 モジュールを J26 ソケットに挿入します。

UPS と PoE モジュールの組み立て​

ステップ 1: ボードの CM5 モジュール側に UPS と PoE モジュールを取り付ける前に、提供された分解ガイドに従ってデバイス全体を分解します。

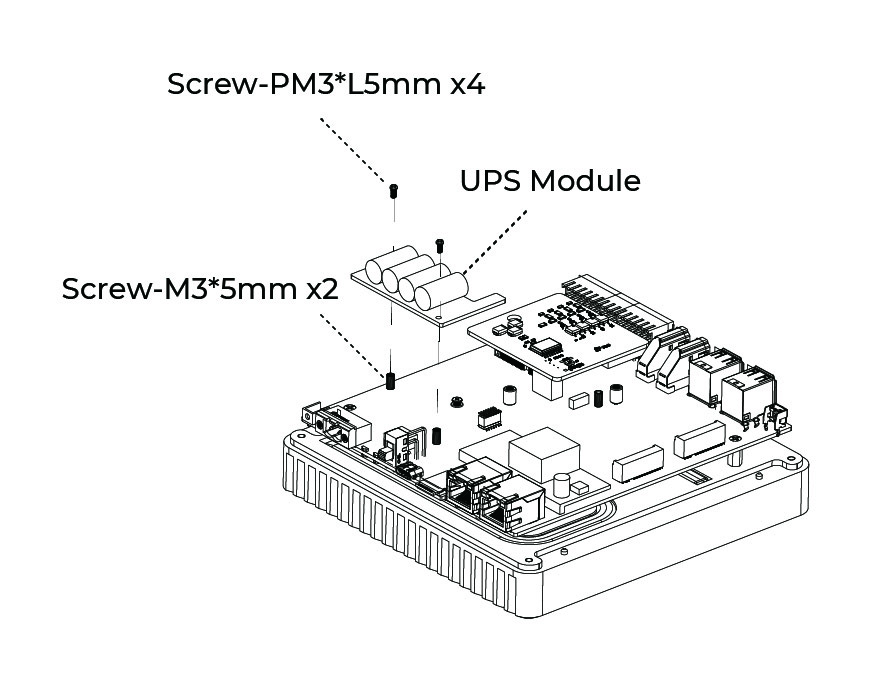

ステップ 2: UPS モジュールの取り付け**

  • 2 本の PM2.0xL5.0 ネジと M2.0x5.0 スタンドオフを使用して、金属接触パッドのない 2 つの穴に UPS モジュールを固定します。
  • UPS モジュールが適切に位置合わせされ、提供されたネジとスタンドオフを使用してしっかりと取り付けられていることを確認してください。

ステップ 3: PoE モジュールの取り付け

  • PoE モジュールをボード上の指定されたスロットに位置合わせします。
  • 近くのコンポーネントへの損傷を防ぐため、精密さを確保しながらPoE モジュールをボードにはんだ付けします。

取り付けガイド​

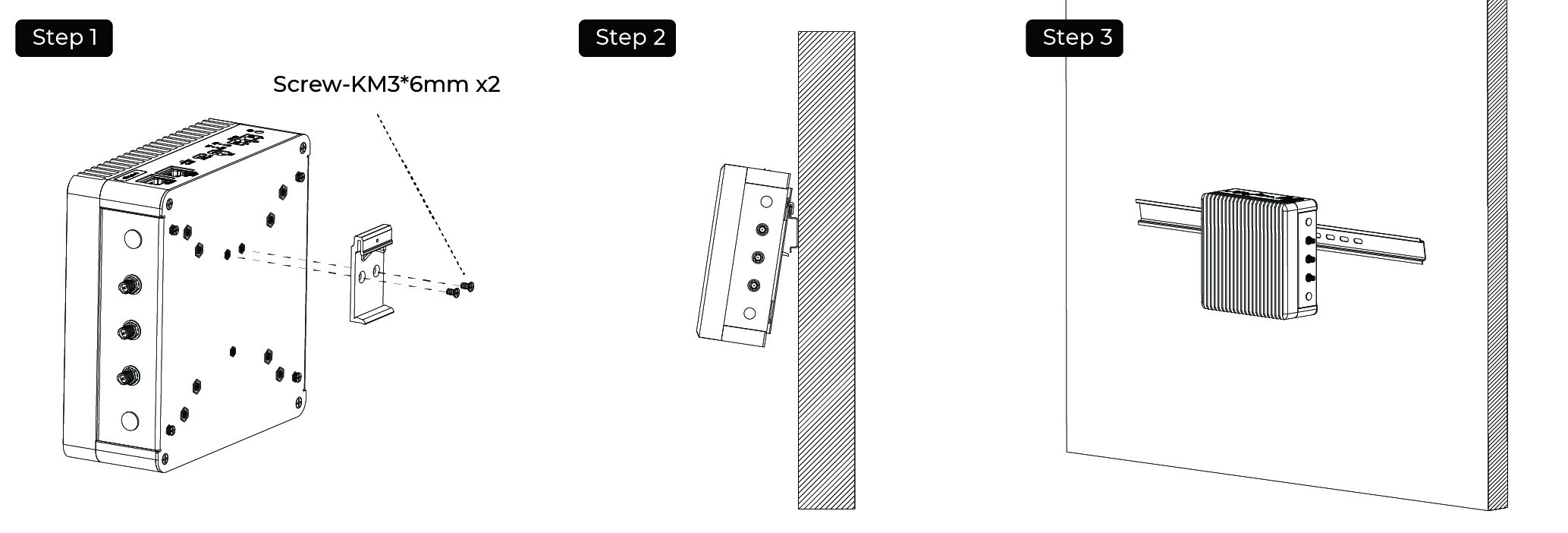

DIN レール取り付けガイド​

reComputer Industrial R21xx は様々な取り付け方法を提供します。DIN レールクリップと取り付けネジはパッケージに含まれています。図に従って、DIN レールクリップをデバイス側面の取り付け穴に正しく取り付けてください。ネジがしっかりと締められたら、デバイスを取り付けレールに設置できます。

取り付け手順​

  • ステップ 1: デバイスとレールクリップを図に示す位置で標準プロファイルレールの上端に置き、デバイスを押し下げます。
  • ステップ 2: デバイスのレールクリップを下から標準プロファイルレールに通します。
  • ステップ 3: デバイスを標準プロファイルレールの方向に押します。デバイスが所定の位置にクリックする音が聞こえます。

取り外し手順​

  • ステップ 1: レールクリップによって解放されるまでデバイスを押し下げます。
  • ステップ 2: デバイスを標準プロファイルレールから振り出します。
  • ステップ 3: デバイスを持ち上げて取り外します

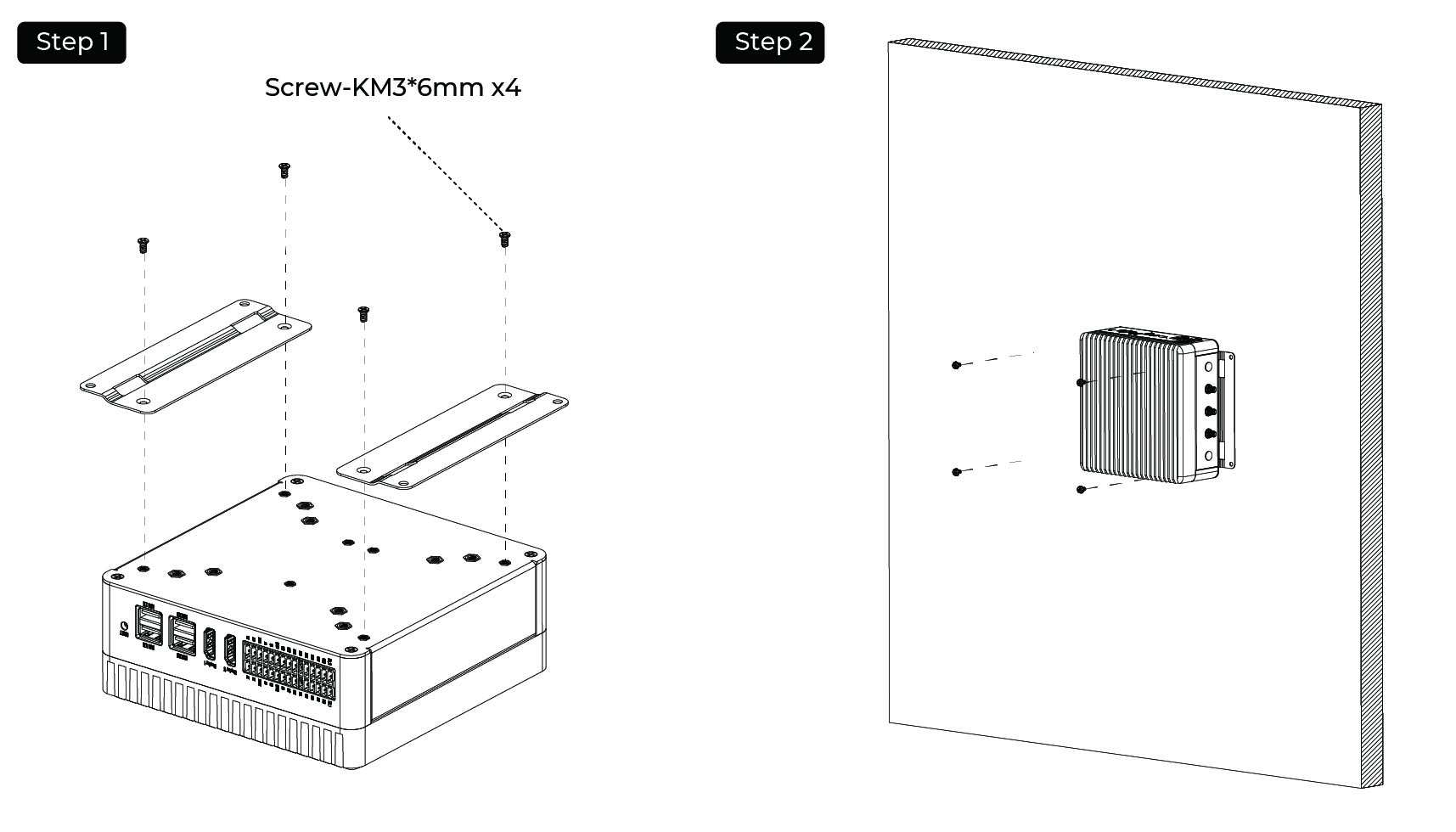

壁面取り付けガイド​

垂直取り付け方法も reComputer Industrial R2000 に適していますが、取り付けブラケットはボックスに含まれておらず、別途購入が必要です。

取り付け手順​

  • ステップ 1: 取り付けブラケットをデバイスの背面に配置します。
  • ステップ 2: 付属のネジでブラケットを固定します。
  • ステップ 3: 穴の位置をマークし、壁に必要な穴を開け、2 本のネジを使用してデバイスを壁に固定します。

アクセサリリスト​

項目製品製品名SKU
LoRa® モジュール地域選択可能 LoRaWAN ゲートウェイモジュール(SPI)-US915114992969
地域選択可能 LoRaWAN ゲートウェイモジュール(SPI)-EU868114993268
地域選択可能 LoRaWAN ゲートウェイモジュール(USB)-US915114992991
地域選択可能 LoRaWAN ゲートウェイモジュール(USB)-EU868114992628
LoRa® アンテナLoRa アンテナキット - 868-915 MHz110061501
Wi-Fi/BLE アンテナRaspberry Pi Compute Module 4 Antenna Kit114992364
4G モジュールLTE Cat 4 EC25-AFXGA-Mini-PCIe モジュール - 北米向け113991134
LTE Cat 4 EC25-EUXGR-Mini-PCIe モジュール - EMEA およびタイ向け113991135
LTE Cat 4 EC25-AUXGR-Mini-PCIe モジュール - オーストラリア向け113991174
LTE Cat 4 EC25-EFA-Mini-PCIe モジュール - タイ向け113991214
LTE Cat 4 EC25-EMGA-Mini-PCIe モジュール - マレーシア向け113991234
LTE Cat 4 EC25-JFA-mini-PCIe113991296
4G アンテナ4G モジュール用 4G アンテナキット110061502
GPS アンテナEC25 4G モジュール用 GPS アンテナキット110061521
UPS スーパーキャパシタSuperCAP UPS LTC3350 モジュール110992004
暗号化チップ TPM 2.0infineon SLB9670 搭載 TPM 2.0 モジュール114993114
SSD カードNVMe M.2 2280 SSD 2TB112990267
NVMe M.2 2280 SSD 1TB112990267
512GB NVMe M.2 PCle Gen3x4 2280 内蔵 SSD112990247
256GB NVMe M.2 PCle Gen3x4 2280 内蔵 SSD112990246
128GB NVMe M.2 PCle Gen3x4 2280 内蔵 SSD112990226
PoEreTerminal DM 用 MQ7813T120 PoE モジュールキット110991925
電源アダプタ電源アダプタ - アメリカ仕様110061505
電源アダプタ - ヨーロッパ仕様110061506
