Arduino での reTerminal E シリーズ ePaper ディスプレイ入門

はじめに

reTerminal E シリーズは、Seeed Studio の産業用 HMI ソリューションにおける最新の進化形であり、メインコントローラとして ESP32-S3 を採用し、ePaper ディスプレイを統合しています。本ガイドでは、Arduino IDE を使用して reTerminal E シリーズデバイス上の ePaper ディスプレイをプログラミングする手順を説明し、優れた視認性と超低消費電力を活かしたカスタムインターフェースやアプリケーションを作成できるようにします。

必要なもの

このチュートリアルを完了するには、次の reTerminal E シリーズデバイスのいずれかを用意してください。

reTerminal E1001	reTerminal E1002	reTerminal E1003	reTerminal E1004

今すぐ入手 🖱️	今すぐ入手 🖱️	今すぐ入手 🖱️	今すぐ入手 🖱️

環境準備

Arduino で reTerminal E シリーズ ePaper ディスプレイをプログラムするには、ESP32 をサポートするように Arduino IDE をセットアップする必要があります。

ヒント

初めて Arduino を使用する場合は、Getting Started with Arduino を参照することを強くお勧めします。

Arduino IDE のセットアップ

ステップ 1. Arduino IDE をダウンロードしてインストールし、Arduino アプリケーションを起動します。

Arduino IDE をダウンロード

ステップ 2. Arduino IDE に ESP32 ボードサポートを追加します。

Arduino IDE で File > Preferences を開き、「Additional Boards Manager URLs」フィールドに次の URL を追加します：

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

ステップ 3. ESP32 ボードパッケージをインストールします。

Tools > Board > Boards Manager に移動し、「esp32」を検索して、Espressif Systems による ESP32 パッケージをインストールします。

ステップ 4. 正しいボードを選択します。

Tools > Board > ESP32 Arduino を開き、XIAO_ESP32S3 を選択します。

ステップ 5. reTerminal E シリーズ ePaper ディスプレイを USB-C ケーブルでコンピュータに接続します。

ステップ 6. Tools > Port から正しいポートを選択します。

ePaper ディスプレイのプログラミング

reTerminal E1001 には 7.5 インチの白黒 ePaper ディスプレイ が搭載されており、reTerminal E1002 には 7.3 インチのフルカラー ePaper ディスプレイ が搭載されています。どちらのディスプレイも、さまざまな照明条件下で優れた視認性と超低消費電力を提供し、常時表示と最小限の電力消費が求められる産業用途に最適です。

Seeed_GFX ライブラリの使用

ePaper ディスプレイを制御するために、さまざまな Seeed Studio 製ディスプレイデバイスを幅広くサポートする Seeed_GFX ライブラリを使用します。

ステップ 1. GitHub から Seeed_GFX ライブラリをダウンロードします：

ライブラリをダウンロード

ステップ 2. Arduino IDE で ZIP ファイルを追加してライブラリをインストールします。Sketch > Include Library > Add .ZIP Library を開き、ダウンロードした ZIP ファイルを選択します。

注記

以前に TFT_eSPI ライブラリをインストールしている場合、Seeed_GFX は TFT_eSPI をベースに Seeed Studio ディスプレイ向けの機能を追加したフォークであるため、競合を避けるために Arduino ライブラリフォルダから一時的に削除するか名前を変更する必要がある場合があります。

reTerminal E1001 のプログラミング
reTerminal E1002 のプログラミング
reTerminal E1003 をプログラミング
reTerminal E1004 をプログラミング

reTerminal E1001 のプログラミング（7.5 インチ白黒 ePaper）

白黒 ePaper ディスプレイ上での基本的な描画操作を示す、シンプルなサンプルを試してみましょう。

ステップ 1. Seeed_GFX ライブラリのサンプルスケッチを開きます：File > Examples > Seeed_GFX > ePaper > Basic > HelloWorld

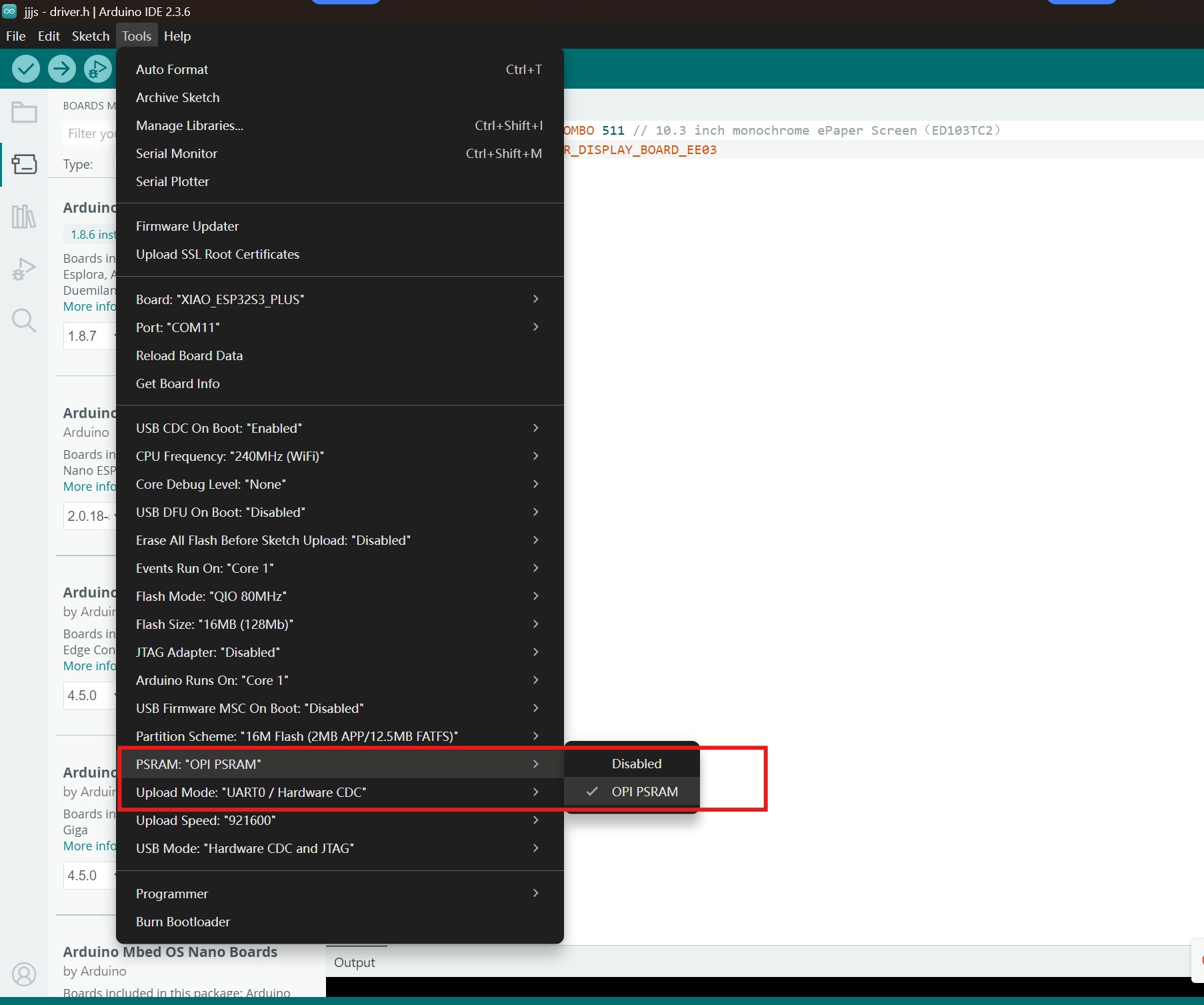

ステップ 2. Arduino IDE で OPI PSRAM を有効にします：Tools > PSRAM > OPI PSRAM

ステップ 3. スケッチと同じフォルダ内に driver.h という名前の新しいファイルを作成します。Arduino IDE の矢印ボタンをクリックして "New Tab" を選択し、driver.h と名付けることで作成できます。

ステップ 4. Seeed GFX Configuration Tool にアクセスし、デバイスリストから reTerminal E1001 を選択します。

ステップ 5. 生成された設定コードをコピーして driver.h ファイルに貼り付けます。コードは次のようになります：

#define BOARD_SCREEN_COMBO 520 // reTerminal E1001 (UC8179)

ステップ 6. スケッチを reTerminal E1001 に書き込みます。ディスプレイには、基本的な描画機能を示す線、テキスト、図形などのさまざまなグラフィックスが表示されるはずです。

reTerminal E1002 のプログラミング（7.3 インチフルカラー ePaper）

フルカラー ePaper ディスプレイは赤・黒・白の色をサポートしており、より視覚的にリッチなインターフェースを実現できます。

ステップ 1. Seeed_GFX ライブラリからカラーサンプルスケッチを開きます：File > Examples > Seeed_GFX > ePaper > Colorful > HelloWorld

ステップ 2. Arduino IDE で OPI PSRAM を有効にします：Tools > PSRAM > OPI PSRAM

ステップ 3. 先ほどと同じ手順で、スケッチと同じフォルダ内に driver.h という名前の新しいファイルを作成します。

ステップ 4. Seeed GFX Configuration Tool にアクセスし、デバイスリストから reTerminal E1002 を選択します。

ステップ 5. 生成された設定コードをコピーし、driver.h ファイルに貼り付けます。コードは次のようになります：

#define BOARD_SCREEN_COMBO 521 // reTerminal E1002 (UC8179C)

ステップ 6. スケッチを reTerminal E1002 に書き込みます。ディスプレイには、ePaper ディスプレイのフルカラー機能を示すカラフルなグラフィックが表示されます。

reTerminal E1003 をプログラミング (10.3インチ ePaper)

Seeed_GFX ライブラリを使用して、reTerminal E1003 上の ePaper を設定および駆動する、同じワークフローに従います。

ステップ 1. Seeed_GFX ライブラリからサンプルスケッチを開きます：File > Examples > Seeed_GFX > ePaper > Basic > HelloWorld

ステップ 2. Arduino IDE で OPI PSRAM を有効にします：Tools > PSRAM > OPI PSRAM

ステップ 3. スケッチと同じフォルダに、driver.h という名前の新しいファイルを作成します。

ステップ 4. Seeed GFX Configuration Tool にアクセスし、デバイスリストから reTerminal E1003 を選択します。

ステップ 5. 生成された設定コードをコピーし、E1003 用の driver.h ファイルに貼り付けます。

#define BOARD_SCREEN_COMBO 522 // reTerminal E1003 (ED103TC2)

ステップ 6. スケッチを reTerminal E1003 に書き込み、描画プリミティブ、テキストレンダリング、およびフルスクリーンリフレッシュ動作を確認します。

reTerminal E1004 をプログラミング (13.3インチフルカラー ePaper)

Seeed_GFX ライブラリを使用して、reTerminal E1004 上の E Ink® Spectra™ 6 フルカラー ePaper ディスプレイを設定および駆動します。

ステップ 1. Seeed_GFX ライブラリからカラーサンプルスケッチを開きます：File > Examples > Seeed_GFX > ePaper > Basic > HelloWorld

ステップ 2. Arduino IDE で OPI PSRAM を有効にします：Tools > PSRAM > OPI PSRAM

ステップ 3. スケッチと同じフォルダに、driver.h という名前の新しいファイルを作成します。

ステップ 4. Seeed GFX Configuration Tool にアクセスし、デバイスリストから reTerminal E1004 を選択します。

ステップ 5. 生成された設定コードをコピーし、E1004 用の driver.h ファイルに貼り付けます。

#define BOARD_SCREEN_COMBO 523 // reTerminal E1004 (T133A01)

ステップ 6. スケッチを reTerminal E1004 に書き込み、カラー描画、描画プリミティブ、テキストレンダリング、およびフルスクリーンリフレッシュ動作を確認します。

GxEPD2 ライブラリの使用

Seeed_GFX に加えて、GxEPD2 ライブラリを使用して reTerminal の ePaper ディスプレイを駆動することもできます。GxEPD2 は、幅広い電子ペーパーディスプレイをサポートする強力で一般的なライブラリです。

GxEPD2 ライブラリのインストール

最新の機能とデバイスサポートを利用するために、GxEPD2 ライブラリは GitHub リポジトリから手動でインストールするのが最適です。

ステップ 1. GxEPD2 の GitHub リポジトリにアクセスします。"Code" ボタンをクリックし、"Download ZIP" を選択してライブラリをコンピュータに保存します。

ライブラリをダウンロード

ステップ 2. Arduino IDE で、ダウンロードしたファイルからライブラリをインストールします。Sketch > Include Library > Add .ZIP Library... に移動し、先ほどダウンロードした ZIP ファイルを選択します。

ステップ 3. GxEPD2 ライブラリは動作のために Adafruit GFX Library を必要とするため、これもインストールする必要があります。最も簡単な方法はライブラリマネージャを使用することです：Tools > Manage Libraries... に移動し、"Adafruit GFX Library" を検索して "Install" をクリックします。

注記

GxEPD2 は利便性のため Arduino Library Manager からも利用できますが、そこにあるバージョンは古い場合がよくあります。GitHub リポジトリは、最新の機能、バグ修正、そして最新の電子ペーパーディスプレイのサポートを含む、最も新しいバージョンの決定的な入手元です。そのため、常に最新のコードを使用するためには、GitHub から直接ライブラリをダウンロードすることを推奨します。

reTerminal E1001 をプログラミング
reTerminal E1002 をプログラミング

reTerminal E1001 をプログラミング (白黒スクリーン)

ここでは、GxEPD2 ライブラリを使用して、reTerminal E1001 の白黒 ePaper ディスプレイに "Hello World!" を表示するサンプルコードを示します。E1001 用のドライバを選択するには、EPD_SELECT を 0 に設定します。

#include <GxEPD2_BW.h>
#include <GxEPD2_7C.h>
#include <Fonts/FreeMonoBold9pt7b.h>

// Define ePaper SPI pins
#define EPD_SCK_PIN  7
#define EPD_MOSI_PIN 9
#define EPD_CS_PIN   10
#define EPD_DC_PIN   11
#define EPD_RES_PIN  12
#define EPD_BUSY_PIN 13

// Select the ePaper driver to use
// 0: reTerminal E1001 (7.5'' B&W)
// 1: reTerminal E1002 (7.3'' Color)
#define EPD_SELECT 0

#if (EPD_SELECT == 0)
#define GxEPD2_DISPLAY_CLASS GxEPD2_BW
#define GxEPD2_DRIVER_CLASS GxEPD2_750_GDEY075T7 // 7.5'' B&W driver
#elif (EPD_SELECT == 1)
#define GxEPD2_DISPLAY_CLASS GxEPD2_7C
#define GxEPD2_DRIVER_CLASS GxEPD2_730c_GDEP073E01 // 7.3'' Color driver
#endif

#define MAX_DISPLAY_BUFFER_SIZE 16000

#define MAX_HEIGHT(EPD)                                        \
    (EPD::HEIGHT <= MAX_DISPLAY_BUFFER_SIZE / (EPD::WIDTH / 8) \
         ? EPD::HEIGHT                                         \
         : MAX_DISPLAY_BUFFER_SIZE / (EPD::WIDTH / 8))

// Initialize display object
GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, MAX_HEIGHT(GxEPD2_DRIVER_CLASS)>
    display(GxEPD2_DRIVER_CLASS(/*CS=*/EPD_CS_PIN, /*DC=*/EPD_DC_PIN,
                                /*RST=*/EPD_RES_PIN, /*BUSY=*/EPD_BUSY_PIN));

SPIClass hspi(HSPI);

void setup()
{
  pinMode(EPD_RES_PIN, OUTPUT);
  pinMode(EPD_DC_PIN, OUTPUT);
  pinMode(EPD_CS_PIN, OUTPUT);

  // Initialize SPI
  hspi.begin(EPD_SCK_PIN, -1, EPD_MOSI_PIN, -1);
  display.epd2.selectSPI(hspi, SPISettings(2000000, MSBFIRST, SPI_MODE0));

  // Initialize display
  display.init(0);
  helloWorld();
}

const char HelloWorld[] = "Hello World!";

void helloWorld()
{
  display.setRotation(0);
  display.setFont(&FreeMonoBold9pt7b);
  display.setTextColor(GxEPD_BLACK);
  int16_t tbx, tby; uint16_t tbw, tbh;
  display.getTextBounds(HelloWorld, 0, 0, &tbx, &tby, &tbw, &tbh);

  // center the bounding box by transposition of the origin:
  uint16_t x = ((display.width() - tbw) / 2) - tbx;
  uint16_t y = ((display.height() - tbh) / 2) - tby;

  display.setFullWindow();
  display.firstPage();
  do
  {
    display.fillScreen(GxEPD_WHITE);
    display.setCursor(x, y);
    display.print(HelloWorld);
  }
  while (display.nextPage());
}

void loop() {};

reTerminal E1002 をプログラミング (フルカラースクリーン)

reTerminal E1002 の場合は、EPD_SELECT の値を 1 に変更するだけで構いません。これにより、7.3インチフルカラー ePaper ディスプレイ用の適切なドライバが選択されます。残りのコードは同じです。

#include <GxEPD2_BW.h>
#include <GxEPD2_7C.h>
#include <Fonts/FreeMonoBold9pt7b.h>

// Define ePaper SPI pins
#define EPD_SCK_PIN  7
#define EPD_MOSI_PIN 9
#define EPD_CS_PIN   10
#define EPD_DC_PIN   11
#define EPD_RES_PIN  12
#define EPD_BUSY_PIN 13

// Select the ePaper driver to use
// 0: reTerminal E1001 (7.5'' B&W)
// 1: reTerminal E1002 (7.3'' Color)
#define EPD_SELECT 1

#if (EPD_SELECT == 0)
#define GxEPD2_DISPLAY_CLASS GxEPD2_BW
#define GxEPD2_DRIVER_CLASS GxEPD2_750_GDEY075T7 // 7.5'' B&W driver
#elif (EPD_SELECT == 1)
#define GxEPD2_DISPLAY_CLASS GxEPD2_7C
#define GxEPD2_DRIVER_CLASS GxEPD2_730c_GDEP073E01 // 7.3'' Color driver
#endif

#define MAX_DISPLAY_BUFFER_SIZE 16000

#define MAX_HEIGHT(EPD)                                        \
    (EPD::HEIGHT <= MAX_DISPLAY_BUFFER_SIZE / (EPD::WIDTH / 8) \
         ? EPD::HEIGHT                                         \
         : MAX_DISPLAY_BUFFER_SIZE / (EPD::WIDTH / 8))

// Initialize display object
GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, MAX_HEIGHT(GxEPD2_DRIVER_CLASS)>
    display(GxEPD2_DRIVER_CLASS(/*CS=*/EPD_CS_PIN, /*DC=*/EPD_DC_PIN,
                                /*RST=*/EPD_RES_PIN, /*BUSY=*/EPD_BUSY_PIN));

SPIClass hspi(HSPI);

void setup()
{
  pinMode(EPD_RES_PIN, OUTPUT);
  pinMode(EPD_DC_PIN, OUTPUT);
  pinMode(EPD_CS_PIN, OUTPUT);

  // Initialize SPI
  hspi.begin(EPD_SCK_PIN, -1, EPD_MOSI_PIN, -1);
  display.epd2.selectSPI(hspi, SPISettings(2000000, MSBFIRST, SPI_MODE0));

  // Initialize display
  display.init(0);
  helloWorld();
}

const char HelloWorld[] = "Hello World!";

void helloWorld()
{
  display.setRotation(0);
  display.setFont(&FreeMonoBold9pt7b);
  // For the color screen, you can set different colors, e.g., GxEPD_BLACK, GxEPD_RED
  display.setTextColor(GxEPD_GREEN);
  int16_t tbx, tby; uint16_t tbw, tbh;
  display.getTextBounds(HelloWorld, 0, 0, &tbx, &tby, &tbw, &tbh);

  // center the bounding box by transposition of the origin:
  uint16_t x = ((display.width() - tbw) / 2) - tbx;
  uint16_t y = ((display.height() - tbh) / 2) - tby;

  display.setFullWindow();
  display.firstPage();
  do
  {
    display.fillScreen(GxEPD_WHITE);
    display.setCursor(x, y);
    display.print(HelloWorld);
  }
  while (display.nextPage());
}

void loop() {};

注記

ePaper ディスプレイは、比較的リフレッシュレートが遅いです（通常、フルリフレッシュに 1〜3 秒）。これは正常な動作であり、超低消費電力とバックライトなしでも優れた視認性を実現するためのトレードオフです。

reTerminal ハードウェアの使用ルーチン

ここでは、Arduino のコード例を用いて reTerminal E シリーズの主な機能を見ていきます。

LED 制御

reTerminal E シリーズには、GPIO6 を介して制御できるオンボード LED が搭載されています。LED のロジックは反転していることに注意してください（LOW = ON、HIGH = OFF）。

// reTerminal E Series - LED Control Example

#define SERIAL_RX 44
#define SERIAL_TX 43
#define LED_PIN 6  // GPIO6 - Onboard LED (inverted logic)

void setup() {
  Serial1.begin(115200, SERIAL_8N1, SERIAL_RX, SERIAL_TX);
  while (!Serial1) {
    delay(10);
  }

  Serial1.println("LED Control Example");

  // Configure LED pin
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  // Turn LED ON (LOW because it's inverted)
  digitalWrite(LED_PIN, LOW);
  Serial1.println("LED ON");
  delay(1000);

  // Turn LED OFF (HIGH because it's inverted)
  digitalWrite(LED_PIN, HIGH);
  Serial1.println("LED OFF");
  delay(1000);
}

ブザー制御

reTerminal E シリーズには、さまざまなトーンやアラート音を出せる GPIO7 接続のブザーが搭載されています。

// reTerminal E Series - Buzzer Control Example

#define SERIAL_RX 44
#define SERIAL_TX 43
#define BUZZER_PIN 45  // GPIO45 - Buzzer

void setup() {
  Serial1.begin(115200, SERIAL_8N1, SERIAL_RX, SERIAL_TX);
  while (!Serial1) {
    delay(10);
  }

  Serial1.println("Buzzer Control Example");
}

void loop() {
  Serial1.println("Simple beep");
  tone(BUZZER_PIN, 1000, 100);  // 1kHz for 100ms
  delay(1000);

  Serial1.println("Double beep");
  for (int i = 0; i < 2; i++) {
    tone(BUZZER_PIN, 2000, 50);  // 2kHz for 50ms
    delay(100);
  }
  delay(900);

  Serial1.println("Long beep");
  tone(BUZZER_PIN, 800, 500);  // 800Hz for 500ms
  delay(1500);

  Serial1.println("Alarm sound");
  for (int i = 0; i < 5; i++) {
    tone(BUZZER_PIN, 1500, 100);
    delay(100);
    tone(BUZZER_PIN, 1000, 100);
    delay(100);
  }
  delay(2000);
}

トーン付きブザー

#define SERIAL_RX 44
#define SERIAL_TX 43
#define BUZZER_PIN 45  // GPIO7 - Buzzer

// Reference:  This list was adapted from the table located here:
//    http://www.phy.mtu.edu/~suits/notefreqs.html
#define  NOTE_C0  16.35  //C0
#define  NOTE_Db0 17.32  //C#0/Db0
#define  NOTE_D0  18.35  //D0
#define  NOTE_Eb0 19.45 //D#0/Eb0
#define  NOTE_E0  20.6  //E0
#define  NOTE_F0  21.83  //F0
#define  NOTE_Gb0 23.12  //F#0/Gb0
#define  NOTE_G0  24.5  //G0
#define  NOTE_Ab0 25.96  //G#0/Ab0
#define  NOTE_A0  27.5  //A0
#define  NOTE_Bb0 29.14  //A#0/Bb0
#define  NOTE_B0  30.87  //B0
#define  NOTE_C1  32.7  //C1
#define  NOTE_Db1 34.65  //C#1/Db1
#define  NOTE_D1  36.71  //D1
#define  NOTE_Eb1 38.89  //D#1/Eb1
#define  NOTE_E1  41.2  //E1
#define  NOTE_F1  43.65  //F1
#define  NOTE_Gb1 46.25  //F#1/Gb1
#define  NOTE_G1  49 //G1
#define  NOTE_Ab1 51.91  //G#1/Ab1
#define  NOTE_A1  55  //A1
#define  NOTE_Bb1 58.27  //A#1/Bb1
#define  NOTE_B1  61.74  //B1
#define  NOTE_C2  65.41  //C2 (Middle C)
#define  NOTE_Db2 69.3  //C#2/Db2
#define  NOTE_D2  73.42  //D2
#define  NOTE_Eb2 77.78  //D#2/Eb2
#define  NOTE_E2  82.41  //E2
#define  NOTE_F2  87.31  //F2
#define  NOTE_Gb2 92.5  //F#2/Gb2
#define  NOTE_G2  98  //G2
#define  NOTE_Ab2 103.83  //G#2/Ab2
#define  NOTE_A2  110  //A2
#define  NOTE_Bb2 116.54  //A#2/Bb2
#define  NOTE_B2  123.47  //B2
#define  NOTE_C3  130.81  //C3
#define  NOTE_Db3 138.59  //C#3/Db3
#define  NOTE_D3  146.83  //D3
#define  NOTE_Eb3 155.56  //D#3/Eb3
#define  NOTE_E3  164.81  //E3
#define  NOTE_F3  174.61  //F3
#define  NOTE_Gb3 185  //F#3/Gb3
#define  NOTE_G3  196  //G3
#define  NOTE_Ab3 207.65  //G#3/Ab3
#define  NOTE_A3  220  //A3
#define  NOTE_Bb3 233.08  //A#3/Bb3
#define  NOTE_B3  246.94  //B3
#define  NOTE_C4  261.63  //C4
#define  NOTE_Db4 277.18  //C#4/Db4
#define  NOTE_D4  293.66  //D4
#define  NOTE_Eb4 311.13  //D#4/Eb4
#define  NOTE_E4  329.63  //E4
#define  NOTE_F4  349.23  //F4
#define  NOTE_Gb4 369.99  //F#4/Gb4
#define  NOTE_G4  392  //G4
#define  NOTE_Ab4 415.3  //G#4/Ab4
#define  NOTE_A4  440  //A4
#define  NOTE_Bb4 466.16  //A#4/Bb4
#define  NOTE_B4  493.88  //B4
#define  NOTE_C5  523.25  //C5
#define  NOTE_Db5 554.37  //C#5/Db5
#define  NOTE_D5  587.33  //D5
#define  NOTE_Eb5 622.25  //D#5/Eb5
#define  NOTE_E5  659.26  //E5
#define  NOTE_F5  698.46  //F5
#define  NOTE_Gb5 739.99  //F#5/Gb5
#define  NOTE_G5  783.99  //G5
#define  NOTE_Ab5 830.61  //G#5/Ab5
#define  NOTE_A5  880  //A5
#define  NOTE_Bb5 932.33  //A#5/Bb5
#define  NOTE_B5  987.77  //B5
#define  NOTE_C6  1046.5  //C6
#define  NOTE_Db6 1108.73  //C#6/Db6
#define  NOTE_D6  1174.66  //D6
#define  NOTE_Eb6 1244.51  //D#6/Eb6
#define  NOTE_E6  1318.51  //E6
#define  NOTE_F6  1396.91  //F6
#define  NOTE_Gb6 1479.98  //F#6/Gb6
#define  NOTE_G6  1567.98  //G6
#define  NOTE_Ab6 1661.22  //G#6/Ab6
#define  NOTE_A6  1760  //A6
#define  NOTE_Bb6 1864.66  //A#6/Bb6
#define  NOTE_B6  1975.53  //B6
#define  NOTE_C7  2093  //C7
#define  NOTE_Db7 2217.46  //C#7/Db7
#define  NOTE_D7  2349.32  //D7
#define  NOTE_Eb7 2489.02  //D#7/Eb7
#define  NOTE_E7  2637.02  //E7
#define  NOTE_F7  2793.83  //F7
#define  NOTE_Gb7 2959.96  //F#7/Gb7
#define  NOTE_G7  3135.96  //G7
#define  NOTE_Ab7 3322.44  //G#7/Ab7
#define  NOTE_A7  3520  //A7
#define  NOTE_Bb7 3729.31  //A#7/Bb7
#define  NOTE_B7  3951.07  //B7
#define  NOTE_C8  4186.01  //C8
#define  NOTE_Db8 4434.92  //C#8/Db8
#define  NOTE_D8  4698.64  //D8
#define  NOTE_Eb8 4978.03  //D#8/Eb8

void buzzer_tone (float noteFrequency, long noteDuration, int silentDuration){
  if(silentDuration==0) {silentDuration=1;}

  tone(BUZZER_PIN, noteFrequency, noteDuration);
  delay(noteDuration);     // milliseconds
  noTone(BUZZER_PIN);      // stop the tone

  delay(silentDuration);
}

void setup() {
  Serial1.begin(115200, SERIAL_8N1, SERIAL_RX, SERIAL_TX);
  while (!Serial1) {
    delay(10);
  }

  Serial1.println("Buzzer Control Example");

  // Configure buzzer pin
  pinMode(BUZZER_PIN, OUTPUT);
}

void loop() {
  buzzer_tone(NOTE_C5, 80, 20);
  buzzer_tone(NOTE_E5, 80, 20);
  buzzer_tone(NOTE_G5, 80, 20);
  buzzer_tone(NOTE_C6, 150, 0);
  delay(30000);
}

ブザー関数：

digitalWrite(): 基本的なビープ音のための単純な ON/OFF 制御
tone(pin, frequency, duration): メロディーやアラート用に特定の周波数を生成
noTone(pin): トーン生成を停止

一般的なアラートパターン：

シングルビープ：確認
ダブルビープ：警告
トリプルビープ：エラー
連続音：重大なアラート

ユーザーボタン

reTerminal E シリーズには、さまざまな制御用途に使用できるユーザープログラマブルボタンが 3 つ搭載されています。このセクションでは、Arduino を使用してボタンの状態を読み取り、ボタン押下に応答する方法を説明します。

reTerminal E シリーズには、ESP32-S3 に接続された 3 つのボタンがあります：

KEY0 (GPIO3): 右ボタン（緑のボタン）
KEY1 (GPIO4): 中央ボタン
KEY2 (GPIO5): 左ボタン

すべてのボタンはアクティブ Low であり、押されているときに LOW、離されているときに HIGH を読み取ります。

基本的なボタン読み取りの例

この例では、ボタン押下を検出し、シリアルモニタにメッセージを出力する方法を示します。

// reTerminal E Series - Button Test
// Based on hardware schematic

// Define button pins according to schematic
const int BUTTON_KEY0 = 3;   // KEY0 - GPIO3
const int BUTTON_KEY1 = 4;   // KEY1 - GPIO4
const int BUTTON_KEY2 = 5;   // KEY2 - GPIO5

// Button state variables
bool lastKey0State = HIGH;
bool lastKey1State = HIGH;
bool lastKey2State = HIGH;

void setup() {
  // Initialize serial communication
  Serial1.begin(115200, SERIAL_8N1, 44, 43);
  while (!Serial1) {
    delay(10); // Wait for serial port to connect
  }

  Serial1.println("=================================");
  Serial1.println("reTerminal E Series - Button Test");
  Serial1.println("=================================");
  Serial1.println("Press any button to see output");
  Serial1.println();

  // Configure button pins as inputs
  // Hardware already has pull-up resistors, so use INPUT mode
  pinMode(BUTTON_KEY0, INPUT);
  pinMode(BUTTON_KEY1, INPUT);
  pinMode(BUTTON_KEY2, INPUT);

  // Read initial states
  lastKey0State = digitalRead(BUTTON_KEY0);
  lastKey1State = digitalRead(BUTTON_KEY1);
  lastKey2State = digitalRead(BUTTON_KEY2);

  Serial1.println("Setup complete. Ready to detect button presses...");
}

void loop() {
  // Read current button states
  bool key0State = digitalRead(BUTTON_KEY0);
  bool key1State = digitalRead(BUTTON_KEY1);
  bool key2State = digitalRead(BUTTON_KEY2);

  // Check KEY0
  if (key0State != lastKey0State) {
    if (key0State == LOW) {
      Serial1.println("KEY0 (GPIO3) pressed!");
    } else {
      Serial1.println("KEY0 (GPIO3) released!");
    }
    lastKey0State = key0State;
    delay(50); // Debounce delay
  }

  // Check KEY1
  if (key1State != lastKey1State) {
    if (key1State == LOW) {
      Serial1.println("KEY1 (GPIO4) pressed!");
    } else {
      Serial1.println("KEY1 (GPIO4) released!");
    }
    lastKey1State = key1State;
    delay(50); // Debounce delay
  }

  // Check KEY2
  if (key2State != lastKey2State) {
    if (key2State == LOW) {
      Serial1.println("KEY2 (GPIO5) pressed!");
    } else {
      Serial1.println("KEY2 (GPIO5) released!");
    }
    lastKey2State = key2State;
    delay(50); // Debounce delay
  }

  delay(10); // Small delay to prevent excessive CPU usage
}

コードの動作説明：

ピン定義：各ボタンの GPIO ピン番号に対して定数を定義します。
ピン設定：setup() 内で、各ボタンのピンを INPUT として設定します。
ボタン検出：loop() 内で digitalRead() を使用して各ボタンの状態を継続的にチェックします。ボタンが押されると、そのピンは LOW を読み取ります。
デバウンス: 各ボタン押下後に 200ms の簡単なディレイを入れることで、機械的なチャタリングによる単一押下の複数検出を防ぎます。
シリアル出力: 各ボタンが押されるたびに、デバッグと確認のためにシリアルモニタへメッセージを送信します。

ステップ 1. コードを reTerminal E シリーズデバイスに書き込みます。

ステップ 2. Arduino IDE でシリアルモニタを開きます（Tools > Serial Monitor）。

ステップ 3. ボーレートを 115200 に設定します。

ステップ 4. 各ボタンを押して、シリアルモニタ上の出力を確認します。

ボタンを押したときの想定される出力:

=================================
reTerminal E Series - Button Test
=================================
Press any button to see output

KEY0 (GPIO3) pressed!
KEY0 (GPIO3) released!
KEY1 (GPIO4) pressed!
KEY1 (GPIO4) released!
KEY2 (GPIO5) pressed!
KEY2 (GPIO5) released!

環境センサ（SHT4x）

reTerminal E シリーズには、I2C 接続の SHT4x 温度・湿度センサが統合されています。

必要なライブラリのインストール

Arduino ライブラリマネージャ（Tools > Manage Libraries...）から次の 2 つのライブラリをインストールします：

"Sensirion I2C SHT4x" を検索してインストール
依存ライブラリである "Sensirion Core" を検索してインストール

基本的な温度・湿度取得の例

// reTerminal E Series - SHT40 Temperature & Humidity Sensor Example

#include <Wire.h>
#include <SensirionI2cSht4x.h>

// Serial configuration for reTerminal E Series
#define SERIAL_RX 44
#define SERIAL_TX 43

// I2C pins for reTerminal E Series
#define I2C_SDA 19
#define I2C_SCL 20

// Create sensor object
SensirionI2cSht4x sht4x;

void setup() {
    // Initialize Serial1 for reTerminal E Series
    Serial1.begin(115200, SERIAL_8N1, SERIAL_RX, SERIAL_TX);
    while (!Serial1) {
        delay(10);
    }

    Serial1.println("SHT4x Basic Example");

    // Initialize I2C with custom pins
    Wire.begin(I2C_SDA, I2C_SCL);

    uint16_t error;
    char errorMessage[256];

    // Initialize the sensor
    sht4x.begin(Wire, 0x44);

    // Read and print serial number
    uint32_t serialNumber;
    error = sht4x.serialNumber(serialNumber);

    if (error) {
        Serial1.print("Error trying to execute serialNumber(): ");
        errorToString(error, errorMessage, 256);
        Serial1.println(errorMessage);
    } else {
        Serial1.print("Serial Number: ");
        Serial1.println(serialNumber);
        Serial1.println();
    }
}

void loop() {
    uint16_t error;
    char errorMessage[256];

    delay(5000);  // Wait 5 seconds between measurements

    float temperature;
    float humidity;

    // Measure temperature and humidity with high precision
    error = sht4x.measureHighPrecision(temperature, humidity);

    if (error) {
        Serial1.print("Error trying to execute measureHighPrecision(): ");
        errorToString(error, errorMessage, 256);
        Serial1.println(errorMessage);
    } else {
        Serial1.print("Temperature: ");
        Serial1.print(temperature);
        Serial1.print("°C\t");
        Serial1.print("Humidity: ");
        Serial1.print(humidity);
        Serial1.println("%");
    }
}

setup 関数:

シリアル初期化: reTerminal E シリーズ専用のピン 44（RX）と 43（TX）を使用して Serial1 を初期化します
I2C 初期化: ピン 19（SDA）と 20（SCL）で I2C を設定します
センサ初期化: sht4x.begin(Wire, 0x44) を呼び出して、アドレス 0x44 の SHT4x センサを初期化します
シリアル番号の読み取り: 検証のために、センサの一意なシリアル番号を読み出して表示します

loop 関数:

ディレイ: オーバーサンプリングを避けるため、測定の間に 5 秒待機します
測定: 高精度な読み取りのために measureHighPrecision() を使用します（約 8.3ms かかります）
エラー処理: エラーをチェックし、errorToString() を使って読みやすいメッセージに変換します
結果表示: 摂氏温度と相対湿度（パーセンテージ）を出力します

想定される出力

SHT4x Basic Example
Serial Number: 331937553

Temperature: 27.39°C Humidity: 53.68%
Temperature: 27.40°C Humidity: 53.51%
Temperature: 27.38°C Humidity: 53.37%

バッテリーマネジメントシステム

reTerminal E シリーズには、電圧分圧回路付きの ADC ピンを介したバッテリー電圧監視機能が搭載されています。

シンプルなバッテリー電圧監視

// reTerminal E Series - Simple Battery Voltage Reading

// Serial configuration
#define SERIAL_RX 44
#define SERIAL_TX 43

// Battery monitoring pins
#define BATTERY_ADC_PIN 1      // GPIO1 - Battery voltage ADC
#define BATTERY_ENABLE_PIN 21  // GPIO21 - Battery monitoring enable

void setup() {
  // Initialize serial
  Serial1.begin(115200, SERIAL_8N1, SERIAL_RX, SERIAL_TX);
  while (!Serial1) {
    delay(10);
  }

  Serial1.println("Battery Voltage Monitor");

  // Configure battery monitoring enable pin
  pinMode(BATTERY_ENABLE_PIN, OUTPUT);
  digitalWrite(BATTERY_ENABLE_PIN, HIGH);  // Enable battery monitoring

  // Configure ADC
  analogReadResolution(12);  // 12-bit resolution
  analogSetPinAttenuation(BATTERY_ADC_PIN, ADC_11db);

  delay(100);  // Allow circuit to stabilize
}

void loop() {
  // Enable battery monitoring
  digitalWrite(BATTERY_ENABLE_PIN, HIGH);
  delay(5);

  // Read voltage in millivolts
  int mv = analogReadMilliVolts(BATTERY_ADC_PIN);

  // Disable battery monitoring
  digitalWrite(BATTERY_ENABLE_PIN, LOW);

  // Calculate actual battery voltage (2x due to voltage divider)
  float batteryVoltage = (mv / 1000.0) * 2;

  // Print voltage
  Serial1.print("Battery: ");
  Serial1.print(batteryVoltage, 2);
  Serial1.println(" V");

  delay(2000);
}

コードの説明:

GPIO1 は、電圧分圧回路を通してバッテリー電圧を ADC で読み取ります
GPIO21 は、バッテリー監視回路を有効にします
分圧回路のため、実際のバッテリー電圧は測定電圧の 2 倍になります
フル充電の LiPo バッテリーでは、およそ 4.2V を想定します
バッテリー残量が少なくなると、電圧はおよそ 3.3V まで低下します

想定される出力

Battery Voltage Monitor

Battery: 4.18 V
Battery: 4.19 V
Battery: 4.18 V

MicroSD カードの使用

デジタルフォトフレームやデータロギングなど、追加ストレージを必要とするアプリケーション向けに、reTerminal E シリーズには MicroSD カードスロットが搭載されています。

デバイスをデジタルフォトフレームとして使用する場合や、追加ストレージが必要な場合は、microSD カードを挿入してください。

注記

reTerminal E シリーズは、Fat32 ファイルシステムでフォーマットされた 64GB までの MicroSD カードのみをサポートします。

基本的な SD カード操作: ファイル一覧表示

この例では、SD カードを初期化し、その挿入・取り外しを検出し、ルートディレクトリ内のすべてのファイルとディレクトリを一覧表示する方法を示します。コードは reTerminal E1001 と reTerminal E1002 の両方で同一です。

以下のコードを Arduino IDE のスケッチにコピーします。

#include <SD.h>
#include <SPI.h>

// SD Card Pin Definitions
#define SD_EN_PIN   16  // Power enable for the SD card slot
#define SD_DET_PIN  15  // Card detection pin
#define SD_CS_PIN   14  // Chip Select for the SD card
#define SD_MOSI_PIN 9   // Shared with ePaper Display
#define SD_MISO_PIN 8
#define SD_SCK_PIN  7   // Shared with ePaper Display

// Serial configuration for reTerminal E Series
#define SERIAL_RX 44
#define SERIAL_TX 43

// Use the HSPI bus for the SD card to avoid conflict with other peripherals
SPIClass spiSD(HSPI);

// Global variables to track SD card state
bool sdMounted = false;
bool lastCardPresent = false;
unsigned long lastCheckMs = 0;
const unsigned long checkIntervalMs = 1000; // Check for card changes every second

// Checks if a card is physically inserted.
// The detection pin is LOW when a card is present.
bool isCardInserted() {
  return digitalRead(SD_DET_PIN) == LOW;
}

// Helper function to print indentation for directory listing
void printIndent(uint8_t level) {
  for (uint8_t i = 0; i < level; ++i) {
    Serial1.print("  ");
  }
}

// Recursively lists files and directories
void listDir(File dir, uint8_t level) {
  while (true) {
    File entry = dir.openNextFile();
    if (!entry) {
      // No more entries in this directory
      break;
    }

    printIndent(level);
    if (entry.isDirectory()) {
      Serial1.print("[DIR]  ");
      Serial1.println(entry.name());
      // Recurse into the subdirectory
      listDir(entry, level + 1);
    } else {
      // It's a file, print its name and size
      Serial1.print("[FILE] ");
      Serial1.print(entry.name());
      Serial1.print("  ");
      Serial1.print(entry.size());
      Serial1.println(" bytes");
    }
    entry.close();
  }
}

// Opens the root directory and starts the listing process
void listRoot() {
  File root = SD.open("/");
  if (!root) {
    Serial1.println("[SD] Failed to open root directory.");
    return;
  }
  if (!root.isDirectory()) {
    Serial1.println("[SD] Root is not a directory.");
    root.close();
    return;
  }
  Serial1.println("[SD] Listing files in /");
  listDir(root, 0);
  root.close();
}

// Initializes the SPI bus and mounts the SD card
bool mountSD() {
  // Enable power to the SD card slot
  pinMode(SD_EN_PIN, OUTPUT);
  digitalWrite(SD_EN_PIN, HIGH);
  delay(5);

  // Initialize the HSPI bus with the correct pins for the SD card
  spiSD.end(); // Guard against repeated begin calls
  spiSD.begin(SD_SCK_PIN, SD_MISO_PIN, SD_MOSI_PIN, SD_CS_PIN);

  // Attempt to mount the SD card file system
  if (!SD.begin(SD_CS_PIN, spiSD)) {
    Serial1.println("[SD] MicroSD initialization failed. Check card formatting.");
    return false;
  }
  Serial1.println("[SD] MicroSD mounted successfully.");
  return true;
}

// Unmounts the SD card by releasing the SPI bus
void unmountSD() {
  SD.end();
  spiSD.end();
  Serial1.println("[SD] MicroSD unmounted.");
}

void setup() {
  // Start the secondary serial port for output
  Serial1.begin(115200, SERIAL_8N1, SERIAL_RX, SERIAL_TX);
  while (!Serial1) {
    delay(10); // Wait for Serial1 to be ready
  }

  // Set up the card detection pin with an internal pull-up resistor
  pinMode(SD_DET_PIN, INPUT_PULLUP);
  // Set up the power enable pin
  pinMode(SD_EN_PIN, OUTPUT);
  digitalWrite(SD_EN_PIN, HIGH);

  // Check for a card at startup
  lastCardPresent = isCardInserted();
  if (lastCardPresent) {
    sdMounted = mountSD();
    if (sdMounted) {
      listRoot(); // If mounted, list files
    }
  } else {
    Serial1.println("[SD] No card detected at startup. Please insert a card.");
  }
}

void loop() {
  // Periodically check for card insertion or removal without blocking the loop
  unsigned long now = millis();
  if (now - lastCheckMs >= checkIntervalMs) {
    lastCheckMs = now;

    bool present = isCardInserted();
    if (present != lastCardPresent) {
      lastCardPresent = present; // Update the state

      if (present) {
        Serial1.println("\n[SD] Card inserted.");
        if (!sdMounted) {
          sdMounted = mountSD();
        }
        if (sdMounted) {
          listRoot(); // List files upon insertion
        }
      } else {
        Serial1.println("\n[SD] Card removed.");
        if (sdMounted) {
          unmountSD();
          sdMounted = false;
        }
      }
    }
  }
  // You can place other non-blocking code here
}

コードの説明

ピン定義: コードは、MicroSD カードスロットに使用される GPIO ピンを定義するところから始まります。SPI ピン（MOSI、SCK）は電子ペーパー・ディスプレイと共有されていますが、個別のチップセレクト（SD_CS_PIN）と専用の SPI インスタンス（spiSD）によって、それぞれを独立して使用できるようになっています。
SPI の初期化: ESP32 の 2 つ目のハードウェア SPI コントローラ（HSPI）を使用するために、新しい SPI オブジェクト spiSD(HSPI) を生成します。これは、他の SPI デバイスとの競合を避けるためのベストプラクティスです。
カード検出: isCardInserted() 関数は SD_DET_PIN を読み取ります。reTerminal ハードウェアでは、このピンはカードが挿入されているときに LOW にプルダウンされます。
マウント / アンマウント: mountSD() 関数はカードへの電源を有効にし、正しいピンで HSPI バスを設定し、ファイルシステムを初期化するために SD.begin() を呼び出します。unmountSD() はリソースを解放します。
ファイル一覧: listRoot() はルートディレクトリ（/）を開き、listDir() はファイルシステムを走査して、すべてのファイルとディレクトリ名を表示する再帰関数です。
setup(): 出力用に Serial1 を初期化し、カード検出ピンを設定し、デバイスの電源投入時にカードがすでに挿入されているかどうかを最初にチェックします。
loop(): カードを常にチェックし続ける代わりに、コードはノンブロッキングタイマー（millis()）を使用して、カードの状態変化がないかを 1 秒ごとに確認します。変化（カードの挿入または取り外し）が検出されると、カードをマウントまたはアンマウントし、その状態をシリアルモニタに出力します。

期待される結果

コードを reTerminal に書き込みます。
Arduino IDE のシリアルモニタ（Tools > Serial Monitor）を開きます。
ボーレートが 115200 に設定されていることを確認します。

次の操作に対応した出力が表示されます:

起動時にカードがない場合: モニタには [SD] No card detected at startup... と表示されます。
カードを挿入したとき: モニタには [SD] Card inserted. と表示され、その後にカード上のすべてのファイルとディレクトリの一覧が続きます。
カードを取り外したとき: モニタには [SD] Card removed. と表示されます。

[FILE] live.0.shadowIndexGroups  6 bytes
[FILE] reverseStore.updates  1 bytes
[DIR]  journals.repair
[FILE] Cab.modified  0 bytes
[FILE] live.1.indexPositionTable  8192 bytes
[FILE] live.1.indexTermIds  8192 bytes
[FILE] tmp.spotlight.loc  2143 bytes
[FILE] live.1.shadowIndexTermIds  624 bytes
[FILE] live.1.indexArrays  65536 bytes
[FILE] live.1.shadowIndexArrays  65536 bytes
[FILE] live.1.indexHead  4096 bytes
[FILE] live.1.indexPostings  4096 bytes

応用例: SD カードから BMP 画像を表示する

この包括的な例では、前のセクションの機能を組み合わせます。MicroSD カードから Bitmap（.bmp）画像ファイルを読み取り、reTerminal の電子ペーパー画面に表示するプログラムを作成します。これは、このデバイスの実用的で現実的なアプリケーションを示すものです。

プログラムは、SD カードのルートディレクトリにある test.bmp という名前のファイルを探します。

準備

コードを実行する前に、MicroSD カードと画像ファイルの両方を正しく準備する必要があります。これは、画像を正しく表示するための最も重要なステップです。

1. MicroSD カードをフォーマットする

MicroSD カード（64GB 以下を推奨）を用意し、FAT32 ファイルシステムでフォーマットします。

2. 画像ファイルを準備する

画像の準備方法は、reTerminal のモデルによって少し異なります。お使いのデバイスに合ったガイドに従ってください。

reTerminal E1001 用（白黒画面）
reTerminal E1002 用（カラー画面）

白黒画面は、黒と白のピクセルのみを表示できます。コードはカラー画像をリアルタイムでグレースケールに変換できますが、事前にパソコン上で高品質なグレースケール画像に変換しておくことで、コントラストとディテールが大幅に向上します。

画像サイズを変更: 画像を 800x480 ピクセル にリサイズします。
グレースケールに変換（推奨）: 画像編集ソフトで、まず画像をグレースケールに変換します。GIMP の場合:
- メニュー Colors > Desaturate > Desaturate... に進みます。最良の結果を得るには "Luminosity" などのモードを選択します。
標準 BMP として保存: カラー画面用ガイドと同じ手順でファイルを保存します。画像はグレースケールですが、24 ビット BMP として保存することで、コードとの互換性が最大になります。
- File > Export As... に進み、test.bmp という名前を付けます。
- 書き出しダイアログの Advanced Options で、"24 bits: R8 G8 B8" を選択します。
- Export をクリックします。
SD カードにコピー: 最後に作成した test.bmp ファイルを MicroSD カードのルートディレクトリにコピーします。

カラー画面は 6 色を表示できます: 黒、白、赤、黄、青、緑です。提供されているコードには「最も近い色」アルゴリズムが含まれており、元画像の任意の色を画面上で利用可能な最適な色にインテリジェントにマッピングします。最良の結果を得るには、次の手順に従ってください:

画像サイズを変更: 任意の画像編集ソフトを使用して、画像を 800x480 ピクセル にリサイズします。
標準 BMP として保存: コードは、非圧縮 の 24 ビットまたは 32 ビット BMP ファイルを読み取るように設計されています。フォーマットを正しく保つには、プロフェッショナルな画像編集ソフトを使用するのが最適です。ここでは、無料かつオープンソースの GIMP を推奨します:
- リサイズした画像を GIMP で開きます。
- メニュー File > Export As... に進みます。
- ファイル名を test.bmp にして Export をクリックします。
- 表示される "Export Image as BMP" ダイアログで、Advanced Options を展開します。
- "24 bits: R8 G8 B8" を選択します。これは最も互換性の高い非圧縮フォーマットです。
- Export をクリックします。
SD カードにコピー: 最後に作成した test.bmp ファイルを MicroSD カードのルートディレクトリにコピーします。

テスト用にすぐ使える画像を利用したい場合は、GxEPD2 が提供しているサンプル画像を使用できます。

コード

これが最終的に検証済みのコードです。必要なチェックと高度な色マッチングアルゴリズムがすべて含まれています。EPD_SELECT マクロを、E1001（白黒）の場合は 0、E1002（カラー）の場合は 1 に設定するだけです。

reTerminal E1001 用（白黒画面）
reTerminal E1002（カラー画面）向け

#include <SD.h>
#include <SPI.h>
#include <GxEPD2_BW.h>
#include <GxEPD2_7C.h>
#include <cmath>

// === Pin Definitions ===
// ePaper Display
#define EPD_SCK_PIN  7
#define EPD_MOSI_PIN 9
#define EPD_CS_PIN   10
#define EPD_DC_PIN   11
#define EPD_RES_PIN  12
#define EPD_BUSY_PIN 13

// SD Card
#define SD_EN_PIN   16
#define SD_DET_PIN  15
#define SD_CS_PIN   14
#define SD_MISO_PIN 8

// Serial Port
#define SERIAL_RX 44
#define SERIAL_TX 43

// File to display
const char* BMP_FILENAME = "/test.bmp";

// === ePaper Driver Selection ===
// 0: reTerminal E1001 (7.5'' B&W)
// 1: reTerminal E1002 (7.3'' Color)
#define EPD_SELECT 1

#if (EPD_SELECT == 0)
#define GxEPD2_DISPLAY_CLASS GxEPD2_BW
#define GxEPD2_DRIVER_CLASS GxEPD2_750_GDEY075T7
#elif (EPD_SELECT == 1)
#define GxEPD2_DISPLAY_CLASS GxEPD2_7C
#define GxEPD2_DRIVER_CLASS GxEPD2_730c_GDEP073E01
#endif

// For displays with RAM limitations
#define MAX_DISPLAY_BUFFER_SIZE 16000
#define MAX_HEIGHT(EPD) (EPD::HEIGHT <= MAX_DISPLAY_BUFFER_SIZE / (EPD::WIDTH / 8) ? EPD::HEIGHT : MAX_DISPLAY_BUFFER_SIZE / (EPD::WIDTH / 8))

// === Global Objects ===
SPIClass hspi(HSPI);

GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, MAX_HEIGHT(GxEPD2_DRIVER_CLASS)>
    display(GxEPD2_DRIVER_CLASS(/*CS=*/EPD_CS_PIN, /*DC=*/EPD_DC_PIN, /*RST=*/EPD_RES_PIN, /*BUSY=*/EPD_BUSY_PIN));

// === BMP Drawing Function ===
// Helper functions to read values from the BMP file
uint16_t read16(File &f) {
  uint16_t result;
  ((uint8_t *)&result)[0] = f.read(); // LSB
  ((uint8_t *)&result)[1] = f.read(); // MSB
  return result;
}

uint32_t read32(File &f) {
  uint32_t result;
  ((uint8_t *)&result)[0] = f.read(); // LSB
  ((uint8_t *)&result)[1] = f.read();
  ((uint8_t *)&result)[2] = f.read();
  ((uint8_t *)&result)[3] = f.read(); // MSB
  return result;
}

#if (EPD_SELECT == 1)
// Define the RGB values for the 6 available e-paper colors
const uint8_t palette[][3] = {
  {  0,   0,   0}, // 0: Black
  {255, 255, 255}, // 1: White
  {  0, 255,   0}, // 2: Green
  {  0,   0, 255}, // 3: Blue
  {255,   0,   0}, // 4: Red
  {255, 255,   0}, // 5: Yellow
};

// Define the corresponding GxEPD2 color codes
const uint16_t epaper_colors[] = {
  GxEPD_BLACK,
  GxEPD_WHITE,
  GxEPD_GREEN,
  GxEPD_BLUE,
  GxEPD_RED,
  GxEPD_YELLOW,
};

const int num_colors = sizeof(palette) / sizeof(palette[0]);

// This function finds the closest e-paper color for a given RGB color
uint16_t findNearestColor(uint8_t r, uint8_t g, uint8_t b) {
  long min_dist_sq = -1;
  int best_color_index = 0;

  for (int i = 0; i < num_colors; i++) {
    long dr = r - palette[i][0];
    long dg = g - palette[i][1];
    long db = b - palette[i][2];
    long dist_sq = dr * dr + dg * dg + db * db;

    if (min_dist_sq == -1 || dist_sq < min_dist_sq) {
      min_dist_sq = dist_sq;
      best_color_index = i;
    }
  }
  return epaper_colors[best_color_index];
}
#endif


// This function reads a BMP file and draws it to the screen.
// It includes robust error checking and a color-matching algorithm.
void drawBmp(const char *filename, int16_t x, int16_t y) {
  File bmpFile;
  int32_t bmpWidth, bmpHeight;
  uint16_t bmpDepth;
  uint32_t bmpImageoffset;
  bool flip = true;

  if ((x >= display.width()) || (y >= display.height())) return;

  Serial1.print("Loading image '");
  Serial1.print(filename);
  Serial1.println("'");

  bmpFile = SD.open(filename, FILE_READ);
  if (!bmpFile) {
    Serial1.println("File not found");
    return;
  }

  if (read16(bmpFile) != 0x4D42) {
    Serial1.println("Not a valid BMP file");
    bmpFile.close();
    return;
  }

  read32(bmpFile);
  read32(bmpFile);
  bmpImageoffset = read32(bmpFile);
  read32(bmpFile);
  bmpWidth = read32(bmpFile);
  bmpHeight = read32(bmpFile);

  if (read16(bmpFile) != 1) {
    Serial1.println("Unsupported BMP format (planes)");
    bmpFile.close();
    return;
  }

  bmpDepth = read16(bmpFile);
  uint32_t compression = read32(bmpFile);

  if (compression != 0) {
    if (compression == 3) {
      Serial1.println("Error: BMP file uses BI_BITFIELDS compression.");
      Serial1.println("This example only supports uncompressed BMPs.");
      Serial1.println("Please re-save the image with standard R8G8B8 (24-bit) or A8R8G8B8 (32-bit) format.");
    } else {
      Serial1.printf("Unsupported BMP format. Depth: %d, Compression: %d\n", bmpDepth, compression);
    }
    bmpFile.close();
    return;
  }

  if (bmpDepth != 24 && bmpDepth != 32) {
      Serial1.printf("Unsupported BMP bit depth: %d. Only 24-bit and 32-bit are supported.\n", bmpDepth);
      bmpFile.close();
      return;
  }

  if (bmpHeight < 0) {
    bmpHeight = -bmpHeight;
    flip = false;
  }

  Serial1.printf("Image: %d x %d, %d-bit\n", bmpWidth, bmpHeight, bmpDepth);

  display.setPartialWindow(x, y, bmpWidth, bmpHeight);

  uint8_t bytesPerPixel = bmpDepth / 8;
  uint32_t rowSize = (bmpWidth * bytesPerPixel + 3) & ~3;
  uint8_t sdbuffer[rowSize];

  display.firstPage();
  do {
    for (int16_t row = 0; row < bmpHeight; row++) {
      uint32_t rowpos = flip ? (bmpImageoffset + (bmpHeight - 1 - row) * rowSize) : (bmpImageoffset + row * rowSize);
      bmpFile.seek(rowpos);
      bmpFile.read(sdbuffer, rowSize);

      for (int16_t col = 0; col < bmpWidth; col++) {
        uint8_t b = sdbuffer[col * bytesPerPixel];
        uint8_t g = sdbuffer[col * bytesPerPixel + 1];
        uint8_t r = sdbuffer[col * bytesPerPixel + 2];

        uint16_t GxEPD_Color;

        #if (EPD_SELECT == 1) // Color Display
          GxEPD_Color = findNearestColor(r, g, b);
        #else // Black and White Display
          if ((r * 0.299 + g * 0.587 + b * 0.114) < 128) GxEPD_Color = GxEPD_BLACK;
          else GxEPD_Color = GxEPD_WHITE;
        #endif

        display.drawPixel(x + col, y + row, GxEPD_Color);
      }
    }
  } while (display.nextPage());

  bmpFile.close();
  Serial1.println("Done!");
}


void setup() {
  Serial1.begin(115200, SERIAL_8N1, SERIAL_RX, SERIAL_TX);
  while (!Serial1) delay(10);
  delay(2000); // A small delay to allow Serial Monitor to connect
  Serial1.println("--- ePaper SD Card BMP Example ---");

  // Initialize shared SPI bus
  hspi.begin(EPD_SCK_PIN, SD_MISO_PIN, EPD_MOSI_PIN, -1);

  // Initialize Display
  display.epd2.selectSPI(hspi, SPISettings(4000000, MSBFIRST, SPI_MODE0));
  display.init(115200);
  display.setRotation(0);
  display.fillScreen(GxEPD_WHITE);
  display.hibernate(); // Power down display until needed

  // Initialize SD Card
  pinMode(SD_EN_PIN, OUTPUT);
  digitalWrite(SD_EN_PIN, HIGH);
  pinMode(SD_DET_PIN, INPUT_PULLUP);
  delay(100);

  if (digitalRead(SD_DET_PIN) == HIGH) {
    Serial1.println("No SD card detected. Please insert a card.");
    display.firstPage();
    do {
      display.setCursor(10, 20);
      display.print("No SD card detected.");
    } while(display.nextPage());
    return;
  }

  Serial1.println("SD card detected, attempting to mount...");
  if (!SD.begin(SD_CS_PIN, hspi)) {
    Serial1.println("SD Card Mount Failed!");
    display.firstPage();
    do {
      display.setCursor(10, 20);
      display.print("SD Card Mount Failed!");
    } while(display.nextPage());
    return;
  }
  Serial1.println("SD card mounted successfully.");

  // Draw the BMP from the SD card
  drawBmp(BMP_FILENAME, 0, 0);

  display.hibernate(); // Power down display after drawing
}

void loop() {
  // Nothing to do here for this example
}

#include <SD.h>
#include <SPI.h>
#include <GxEPD2_BW.h>
#include <GxEPD2_7C.h>
#include <cmath>

// === Pin Definitions ===
// ePaper Display
#define EPD_SCK_PIN  7
#define EPD_MOSI_PIN 9
#define EPD_CS_PIN   10
#define EPD_DC_PIN   11
#define EPD_RES_PIN  12
#define EPD_BUSY_PIN 13

// SD Card
#define SD_EN_PIN   16
#define SD_DET_PIN  15
#define SD_CS_PIN   14
#define SD_MISO_PIN 8

// Serial Port
#define SERIAL_RX 44
#define SERIAL_TX 43

// File to display
const char* BMP_FILENAME = "/test.bmp";

// === ePaper Driver Selection ===
// 0: reTerminal E1001 (7.5'' B&W)
// 1: reTerminal E1002 (7.3'' Color)
#define EPD_SELECT 0

#if (EPD_SELECT == 0)
#define GxEPD2_DISPLAY_CLASS GxEPD2_BW
#define GxEPD2_DRIVER_CLASS GxEPD2_750_GDEY075T7
#elif (EPD_SELECT == 1)
#define GxEPD2_DISPLAY_CLASS GxEPD2_7C
#define GxEPD2_DRIVER_CLASS GxEPD2_730c_GDEP073E01
#endif

// For displays with RAM limitations
#define MAX_DISPLAY_BUFFER_SIZE 16000
#define MAX_HEIGHT(EPD) (EPD::HEIGHT <= MAX_DISPLAY_BUFFER_SIZE / (EPD::WIDTH / 8) ? EPD::HEIGHT : MAX_DISPLAY_BUFFER_SIZE / (EPD::WIDTH / 8))

// === Global Objects ===
SPIClass hspi(HSPI);

GxEPD2_DISPLAY_CLASS<GxEPD2_DRIVER_CLASS, MAX_HEIGHT(GxEPD2_DRIVER_CLASS)>
    display(GxEPD2_DRIVER_CLASS(/*CS=*/EPD_CS_PIN, /*DC=*/EPD_DC_PIN, /*RST=*/EPD_RES_PIN, /*BUSY=*/EPD_BUSY_PIN));

// === BMP Drawing Function ===
// Helper functions to read values from the BMP file
uint16_t read16(File &f) {
  uint16_t result;
  ((uint8_t *)&result)[0] = f.read(); // LSB
  ((uint8_t *)&result)[1] = f.read(); // MSB
  return result;
}

uint32_t read32(File &f) {
  uint32_t result;
  ((uint8_t *)&result)[0] = f.read(); // LSB
  ((uint8_t *)&result)[1] = f.read();
  ((uint8_t *)&result)[2] = f.read();
  ((uint8_t *)&result)[3] = f.read(); // MSB
  return result;
}

#if (EPD_SELECT == 1)
// Define the RGB values for the 6 available e-paper colors
const uint8_t palette[][3] = {
  {  0,   0,   0}, // 0: Black
  {255, 255, 255}, // 1: White
  {  0, 255,   0}, // 2: Green
  {  0,   0, 255}, // 3: Blue
  {255,   0,   0}, // 4: Red
  {255, 255,   0}, // 5: Yellow
};

// Define the corresponding GxEPD2 color codes
const uint16_t epaper_colors[] = {
  GxEPD_BLACK,
  GxEPD_WHITE,
  GxEPD_GREEN,
  GxEPD_BLUE,
  GxEPD_RED,
  GxEPD_YELLOW,
};

const int num_colors = sizeof(palette) / sizeof(palette[0]);

// This function finds the closest e-paper color for a given RGB color
uint16_t findNearestColor(uint8_t r, uint8_t g, uint8_t b) {
  long min_dist_sq = -1;
  int best_color_index = 0;

  for (int i = 0; i < num_colors; i++) {
    long dr = r - palette[i][0];
    long dg = g - palette[i][1];
    long db = b - palette[i][2];
    long dist_sq = dr * dr + dg * dg + db * db;

    if (min_dist_sq == -1 || dist_sq < min_dist_sq) {
      min_dist_sq = dist_sq;
      best_color_index = i;
    }
  }
  return epaper_colors[best_color_index];
}
#endif


// This function reads a BMP file and draws it to the screen.
// It includes robust error checking and a color-matching algorithm.
void drawBmp(const char *filename, int16_t x, int16_t y) {
  File bmpFile;
  int32_t bmpWidth, bmpHeight;
  uint16_t bmpDepth;
  uint32_t bmpImageoffset;
  bool flip = true;

  if ((x >= display.width()) || (y >= display.height())) return;

  Serial1.print("Loading image '");
  Serial1.print(filename);
  Serial1.println("'");

  bmpFile = SD.open(filename, FILE_READ);
  if (!bmpFile) {
    Serial1.println("File not found");
    return;
  }

  if (read16(bmpFile) != 0x4D42) {
    Serial1.println("Not a valid BMP file");
    bmpFile.close();
    return;
  }

  read32(bmpFile);
  read32(bmpFile);
  bmpImageoffset = read32(bmpFile);
  read32(bmpFile);
  bmpWidth = read32(bmpFile);
  bmpHeight = read32(bmpFile);

  if (read16(bmpFile) != 1) {
    Serial1.println("Unsupported BMP format (planes)");
    bmpFile.close();
    return;
  }

  bmpDepth = read16(bmpFile);
  uint32_t compression = read32(bmpFile);

  if (compression != 0) {
    if (compression == 3) {
      Serial1.println("Error: BMP file uses BI_BITFIELDS compression.");
      Serial1.println("This example only supports uncompressed BMPs.");
      Serial1.println("Please re-save the image with standard R8G8B8 (24-bit) or A8R8G8B8 (32-bit) format.");
    } else {
      Serial1.printf("Unsupported BMP format. Depth: %d, Compression: %d\n", bmpDepth, compression);
    }
    bmpFile.close();
    return;
  }

  if (bmpDepth != 24 && bmpDepth != 32) {
      Serial1.printf("Unsupported BMP bit depth: %d. Only 24-bit and 32-bit are supported.\n", bmpDepth);
      bmpFile.close();
      return;
  }

  if (bmpHeight < 0) {
    bmpHeight = -bmpHeight;
    flip = false;
  }

  Serial1.printf("Image: %d x %d, %d-bit\n", bmpWidth, bmpHeight, bmpDepth);

  display.setPartialWindow(x, y, bmpWidth, bmpHeight);

  uint8_t bytesPerPixel = bmpDepth / 8;
  uint32_t rowSize = (bmpWidth * bytesPerPixel + 3) & ~3;
  uint8_t sdbuffer[rowSize];

  display.firstPage();
  do {
    for (int16_t row = 0; row < bmpHeight; row++) {
      uint32_t rowpos = flip ? (bmpImageoffset + (bmpHeight - 1 - row) * rowSize) : (bmpImageoffset + row * rowSize);
      bmpFile.seek(rowpos);
      bmpFile.read(sdbuffer, rowSize);

      for (int16_t col = 0; col < bmpWidth; col++) {
        uint8_t b = sdbuffer[col * bytesPerPixel];
        uint8_t g = sdbuffer[col * bytesPerPixel + 1];
        uint8_t r = sdbuffer[col * bytesPerPixel + 2];

        uint16_t GxEPD_Color;

        #if (EPD_SELECT == 1) // Color Display
          GxEPD_Color = findNearestColor(r, g, b);
        #else // Black and White Display
          if ((r * 0.299 + g * 0.587 + b * 0.114) < 128) GxEPD_Color = GxEPD_BLACK;
          else GxEPD_Color = GxEPD_WHITE;
        #endif

        display.drawPixel(x + col, y + row, GxEPD_Color);
      }
    }
  } while (display.nextPage());

  bmpFile.close();
  Serial1.println("Done!");
}


void setup() {
  Serial1.begin(115200, SERIAL_8N1, SERIAL_RX, SERIAL_TX);
  while (!Serial1) delay(10);
  delay(2000); // A small delay to allow Serial Monitor to connect
  Serial1.println("--- ePaper SD Card BMP Example ---");

  // Initialize shared SPI bus
  hspi.begin(EPD_SCK_PIN, SD_MISO_PIN, EPD_MOSI_PIN, -1);

  // Initialize Display
  display.epd2.selectSPI(hspi, SPISettings(4000000, MSBFIRST, SPI_MODE0));
  display.init(115200);
  display.setRotation(0);
  display.fillScreen(GxEPD_WHITE);
  display.hibernate(); // Power down display until needed

  // Initialize SD Card
  pinMode(SD_EN_PIN, OUTPUT);
  digitalWrite(SD_EN_PIN, HIGH);
  pinMode(SD_DET_PIN, INPUT_PULLUP);
  delay(100);

  if (digitalRead(SD_DET_PIN) == HIGH) {
    Serial1.println("No SD card detected. Please insert a card.");
    display.firstPage();
    do {
      display.setCursor(10, 20);
      display.print("No SD card detected.");
    } while(display.nextPage());
    return;
  }

  Serial1.println("SD card detected, attempting to mount...");
  if (!SD.begin(SD_CS_PIN, hspi)) {
    Serial1.println("SD Card Mount Failed!");
    display.firstPage();
    do {
      display.setCursor(10, 20);
      display.print("SD Card Mount Failed!");
    } while(display.nextPage());
    return;
  }
  Serial1.println("SD card mounted successfully.");

  // Draw the BMP from the SD card
  drawBmp(BMP_FILENAME, 0, 0);

  display.hibernate(); // Power down display after drawing
}

void loop() {
  // Nothing to do here for this example
}

動作の仕組み

setup(): setup 関数は、必要なハードウェアを順番に初期化します。デバッグ用の Serial ポート、共有 SPI バス、電子ペーパー・ディスプレイ、最後に SD カードの順に初期化します。すべての初期化が正常に完了すると、メイン処理を行うために drawBmp() を 1 回だけ呼び出します。
drawBmp(): これは中核となる関数です。BMP ファイルを開き、ヘッダーを解析してそのサイズやプロパティを読み取り、重要な検証チェックを行います。特に、サポートされていない圧縮形式がないかを確認し、見つかった場合は分かりやすいエラーメッセージを出力します。
描画ループ: 関数は SD カードから画像を 1 行ずつ読み込みます。各行の各ピクセルについて、赤・緑・青の各色成分を取り出します。
色の処理: ここで処理は EPD_SELECT マクロに基づいて分岐します。
- カラー用 (E1002): findNearestColor(r, g, b) を呼び出します。この関数は、そのピクセルの色と画面のパレットにある 6 色それぞれとの「距離」を計算します。そして距離が最も小さいパレット色を返し、可能な限り正確な色再現を行います。
- 白黒用 (E1001): 標準的な輝度計算式（r * 0.299 + g * 0.587 + b * 0.114）を用いて、RGB の色を 1 つの明るさの値に変換します。この値がしきい値（128）未満であればピクセルを黒、それ以外の場合は白として描画します。

アップロードと実行

Arduino IDE で、正しいボード（XIAO_ESP32S3）が選択されていることを確認します。
コード先頭の EPD_SELECT マクロを、reTerminal E1002 の場合は 1、E1001 の場合は 0 に設定します。
準備した MicroSD カードを reTerminal に挿入します。
コードをアップロードします。
ボーレートを 115200 に設定して Serial Monitor を開きます。進行状況のログが表示され、数秒後に画像が電子ペーパー・ディスプレイに描画されます。

リフレッシュ速度について

画面のリフレッシュ速度は遅い場合があり、プログラムをアップロードしてから 2～3 分間、画面が反応しないことがあります。

トラブルシューティング

Q1: 上記のコードを実行しても、reTerminal の ePaper ディスプレイに何も表示されない、またはリフレッシュされないのはなぜですか？

この問題は、reTerminal に MicroSD カードを挿入している場合に発生することがあります。理由は、reTerminal 上では MicroSD カードと ePaper ディスプレイが同じ SPI バスを共有しているためです。MicroSD カードが挿入されているにもかかわらず、その有効（チップセレクト）ピンが適切に制御されていないと、SPI バス上で競合が発生する可能性があります。具体的には、MicroSD カードが BUSY ラインを High のまま保持してしまい、その結果 ePaper ディスプレイが正しく動作できず、画面が更新・リフレッシュされない状態になります。

// Initialize SD Card
pinMode(SD_EN_PIN, OUTPUT);
digitalWrite(SD_EN_PIN, HIGH);
pinMode(SD_DET_PIN, INPUT_PULLUP);

この問題を解決するには、上記のコードを使用して MicroSD カードが正しく有効化されていることを必ず確認してください。このコードは、正しいピン状態を設定することで MicroSD カードを初期化して有効化し、SPI バスの競合を防ぎ、SD カードと ePaper ディスプレイの両方が同時に動作できるようにします。reTerminal で MicroSD カードを使用する場合は、このような問題を避けるために、常に推奨される初期化コードを使用してください。

プロジェクト内で MicroSD カードを使用しない場合は、ディスプレイプログラムを実行する前に、デバイスの電源を切り、カードを取り外すことをお勧めします。カードが reTerminal に挿入されている場合は、MicroSD カードを使用するかどうかに関係なく、画面を正しく表示できるようにするために、上記のコードを追加する必要があります。

Q2: なぜ reTerminal にプログラムを書き込めないのですか？

reTerminal にプログラムを書き込む際に、次のエラーが発生する場合があります。

この場合、Arduino IDE の書き込み速度が高すぎる設定になっている可能性があります。この問題を解決するには、書き込み速度を 115200 ボーに変更してください。

技術サポートと製品ディスカッション

弊社製品をお選びいただきありがとうございます。私たちは、製品をできるだけスムーズにご利用いただけるよう、さまざまなサポートを提供しています。お好みやニーズに応じて選択いただける、複数のコミュニケーションチャネルをご用意しています。

はじめに​

必要なもの​

環境準備​

Arduino IDE のセットアップ​

ePaper ディスプレイのプログラミング​

Seeed_GFX ライブラリの使用​

reTerminal E1001 のプログラミング（7.5 インチ白黒 ePaper）​

reTerminal E1002 のプログラミング（7.3 インチフルカラー ePaper）​

reTerminal E1003 をプログラミング (10.3インチ ePaper)​

reTerminal E1004 をプログラミング (13.3インチ フルカラー ePaper)​

GxEPD2 ライブラリの使用​

reTerminal E1001 をプログラミング (白黒スクリーン)​

reTerminal E1002 をプログラミング (フルカラースクリーン)​

reTerminal ハードウェアの使用ルーチン​

LED 制御​

ブザー制御​

ユーザーボタン​

基本的なボタン読み取りの例​

環境センサ（SHT4x）​

必要なライブラリのインストール​

基本的な温度・湿度取得の例​

バッテリーマネジメントシステム​

シンプルなバッテリー電圧監視​

MicroSD カードの使用​

基本的な SD カード操作: ファイル一覧表示​

コードの説明​

期待される結果​

応用例: SD カードから BMP 画像を表示する​

準備​

コード​

動作の仕組み​

アップロードと実行​

トラブルシューティング​

Q1: 上記のコードを実行しても、reTerminal の ePaper ディスプレイに何も表示されない、またはリフレッシュされないのはなぜですか？​

Q2: なぜ reTerminal にプログラムを書き込めないのですか？​

技術サポートと製品ディスカッション​

はじめに

必要なもの

環境準備

Arduino IDE のセットアップ

ePaper ディスプレイのプログラミング

Seeed_GFX ライブラリの使用

reTerminal E1001 のプログラミング（7.5 インチ白黒 ePaper）

reTerminal E1002 のプログラミング（7.3 インチフルカラー ePaper）

reTerminal E1003 をプログラミング (10.3インチ ePaper)

reTerminal E1004 をプログラミング (13.3インチフルカラー ePaper)

GxEPD2 ライブラリの使用

reTerminal E1001 をプログラミング (白黒スクリーン)

reTerminal E1002 をプログラミング (フルカラースクリーン)

reTerminal ハードウェアの使用ルーチン

LED 制御

ブザー制御

ユーザーボタン

基本的なボタン読み取りの例

環境センサ（SHT4x）

必要なライブラリのインストール

基本的な温度・湿度取得の例

バッテリーマネジメントシステム

シンプルなバッテリー電圧監視

MicroSD カードの使用

基本的な SD カード操作: ファイル一覧表示

コードの説明

期待される結果

応用例: SD カードから BMP 画像を表示する

準備

コード

動作の仕組み

アップロードと実行

トラブルシューティング

Q1: 上記のコードを実行しても、reTerminal の ePaper ディスプレイに何も表示されない、またはリフレッシュされないのはなぜですか？

Q2: なぜ reTerminal にプログラムを書き込めないのですか？

技術サポートと製品ディスカッション
