T1000-E Tracker を使い始める
デバイスが以下の状態にあるときは、手動で再起動したり電源を切ったりしないでください。そうしないとデバイスが故障する可能性があります。
- メッセージ送信プロセスが完了していない
- 設定中である
ビデオチュートリアル
パート 1: 開封とセットアップ
パート 2: ステータスインジケーター
パート 3: 新しいファームウェアの書き込み
ファームウェアを書き込む前に、T1000-E for Meshtastic を購入していることを確認してください。Meshtastic をサポートしていない他のトラッカーモデルにはファームウェアを書き込まないでください。また、ファームウェアの更新に don't use NRF-OTA を使用しないでください。デバイスが完全に故障する可能性があります。
パート 4: トラブルシューティング手順
はじめに
Meshtastic アプリをダウンロードします：
デバイスの電源を入れる
ボタンを 1 回押してデバイスの電源を入れます。上昇するメロディーが鳴り、LED ライトが約 1 秒間点灯します。
ボタンを押してもデバイスが反応しない場合は、まず充電してください。急速充電器は使用しないでください。
アプリ経由で接続する
- IOS アプリ
- Android アプリ
- Bluetooth パネルで対象デバイスを選択します。
- コード（デフォルトコードは
123456）を入力し、OKをクリックしてデバイスに接続します。
+をクリックし、対象デバイスを選択します。
- コード（デフォルトコードは
123456）を入力し、OKをクリックしてデバイスに接続します。
Web サイト経由で接続する
Web サイト上でメッセージを送信し、他のノードと通信したい場合は、デバイスを Meshtastic Web サイト に接続できます。
ステップ 1: Web サイトを開く
ここをクリックして Web サイトに移動します。
ステップ 2: 新しいデバイスを追加する
「+ New Connection」をクリックします。
接続方法は 2 通りあります。お好みの方法を選択してください。
方法 1: Bluetooth 経由
Bluetooth 方法を選択します。ポップアップウィンドウでデバイス ID を選択します。
方法 2: シリアル経由
シリアル方法を選択します。デバイスマネージャーを開き、デバイスがどのポートに接続されているかを確認します。ポップアップウィンドウでそのポートを選択します。
デバイスがリストに表示されます。クリックして接続します。接続が成功すると、Web サイト上でデバイスのステータスを直接確認できます。
設定
LoRa の設定
メッシュ上で通信を開始するには、リージョンを設定する必要があります。この設定はデバイスが使用する周波数帯域を制御し、お住まいの地域に応じて設定する必要があります。
- IOS アプリ
- Android アプリ
リージョン一覧
| リージョンコード | 説明 | 周波数帯域 (MHz) | デューティサイクル (%) | 出力制限 (dBm) |
|---|---|---|---|---|
| UNSET | 未設定 | N/A | N/A | N/A |
| US | アメリカ合衆国 | 902.0 - 928.0 | 100 | 30 |
| EU_868 | 欧州連合 868MHz | 869.4 - 869.65 | 10 | 27 |
より包括的な一覧については、国別 LoRa リージョン を参照してください。
EU_868 は、1 時間あたり 10% のデューティサイクル制限を順守する必要があり、1 時間のローリングウィンドウに対して毎分計算されます。この制限に達すると、再び許可されるまでデバイスは送信を停止します。
デバイスで LoRa リージョンを設定したら、ニーズに合わせて任意の LoRa 設定 を続けて構成できます。
（オプション）センサーの設定
| センサー | 説明 |
|---|---|
| 温度 | ✅ |
| 光 | 現在アプリではサポートされていません |
| 加速度センサー | 今後対応予定 |
温度センサー設定
- IOS アプリ
- Android アプリ
Settings -> Telemetry(Sensors) -> センサーを有効化、の順に移動します。
Settings -> Telemetry(Sensors) -> センサーを有効化、の順に移動します。
ブザーと LED の設定
| タイプ | 出力 PIN | |
|---|---|---|
| ブザー | PWM ブザー | 25 |
| LED | - | 24 |
- IOS アプリ
- Android アプリ
Settings -> External Notification -> GPIO を有効化 -> Output Pin GPIO を設定、の順に移動します。
Settings -> External Notification -> GPIO を有効化 -> Output Pin GPIO を設定、の順に移動します。
詳細については、External Notification Config を確認してください。
デバイス設定を更新すると、デバイスは再起動します。これには少し時間がかかる場合があります。
（オプション）着信音の設定
Settings -> Ringtone Config に移動し、外部通知に使用したい RTTTL 着信音文字列を入力します。
次の RTTTL サンプルのいずれかをそのまま貼り付けることができます：
ゼルダの伝説: アイテム入手
24:d=16,o=5,b=120:g,c6,d6,2g6
スーパーマリオ テーマ（ショート）
24:d=4,o=5,b=100:16e6,16e6,32p,8e6,16c6,8e6,8g6,8p,8g
マリオ コイン
24:d=8,o=6,b=200:b,e7
マリオ パワーアップ
powerup:d=16,o=5,b=200:g,a,b,c6,d6,e6,f#6,g6,a6,b6,2c7
Nokia 着信音
24:d=4,o=5,b=180:8e6,8d6,f#,g#,8c#6,8b,d,e,8b,8a,c#,e,2a
モールス信号 CQ
24:d=16,o=6,b=120:8c,p,c,p,8c,p,c,4p,8c,p,8c,p,c,p,8c,8p
デモ動画
（オプション）GPS の設定
GPS を有効にしてください。より最新の位置情報を取得するために、更新間隔とブロードキャスト間隔を調整できます。
IOS の場合は、Accurate Location をオンにしてください。そうしないと、位置情報がずれる可能性があります。
（オプション）ブザーの設定

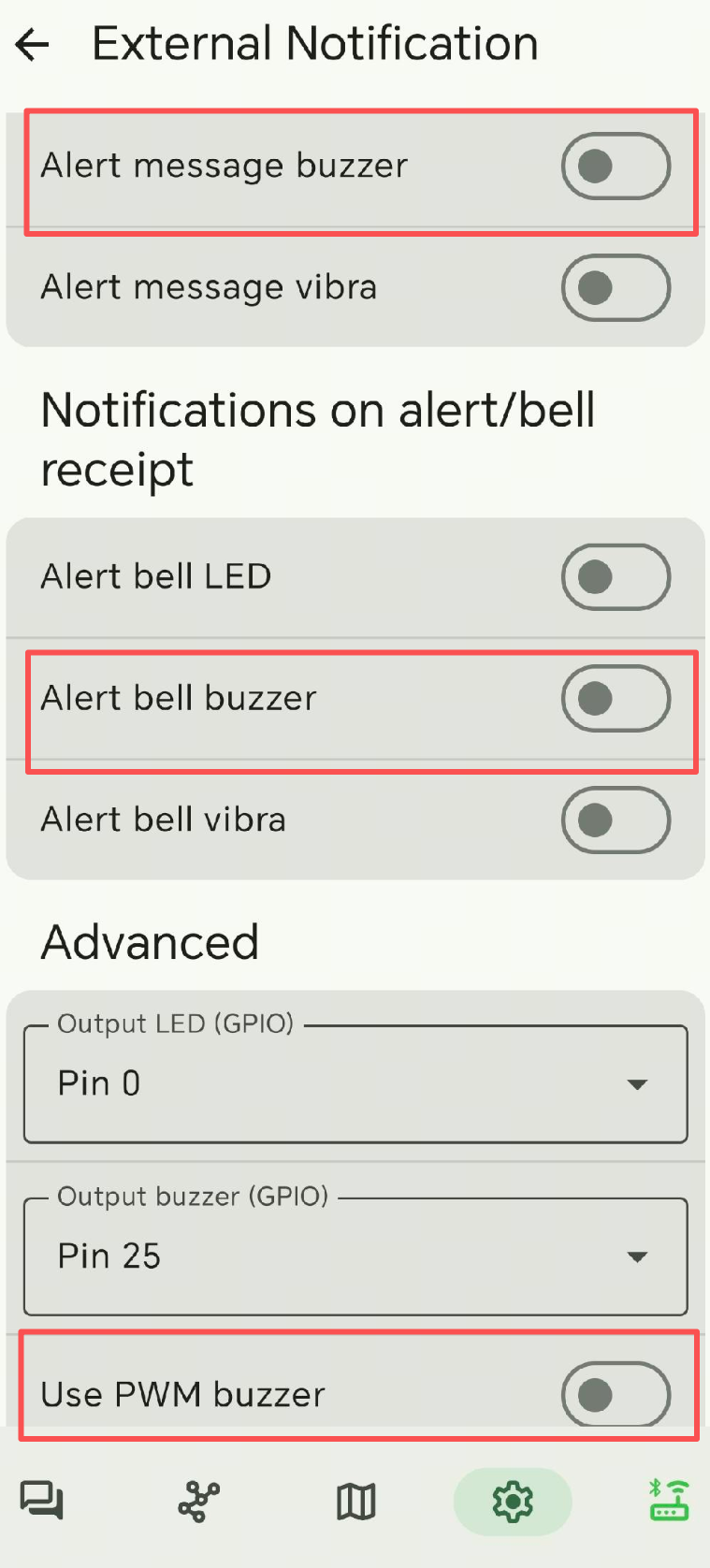

ブザーはデフォルトで有効になっています。ブザーを無効にしたい場合は、Alert Message buzzer、Alert bell buzzer、Use PWM bizzer を次のスクリーンショットのように設定してください。
ファームウェアを書き込む
ファームウェアバージョンを確認する
Settings -> Firmware Updates に移動し、現在のファームウェアバージョンを確認します。
⚠️以下のファームウェアは絶対に書き込まないでください
T1000-E ファームウェア以外のファームウェアを絶対に書き込まないでください。デバイスがフリーズする可能性があります。
以下のファームウェアはデバイスをブリックさせます：
- nrf52_promicro_diy_tcxo
- nrf52_promicro_diy_xtal
- Dongle_nRF52840-pca10059-v1
- feather_diy
- TWC_mesh_v4
- wio-sdk-wm1110
- wio-tracker-wm1110
- xiao_ble
アプリケーションファームウェアを書き込む
ファームウェアを書き込む前に、T1000-E for Meshtastic を購入したことを必ず確認してください。Meshtastic をサポートしていない他のトラッカーモデルにはファームウェアを書き込まないでください。ファームウェアの更新には don't use NRF-OTA を使用しないでください。デバイスが完全に動作不能になる可能性があります。
ステップ 1: DFU モードに入る
- 方法 1
- 方法 2
Meshtastic Web Flasher にアクセスします。
デバイスを PC に接続し、デバイスを Seeed Card Tracker T1000-E に設定して最新のファームウェアを選択し、Flash をクリックします。
Enter DFU Mode をクリックすると、T1000-E xxx という名前のシリアルポートが表示されます。それをクリックして接続すると、緑色の LED が点灯し、T1000-E という名前のドライバが表示されます。
USB ケーブルを PC に接続し、デバイスボタンを押し続けたまま、素早く 充電ケーブルを 2 回接続します。緑色の LED が点灯し、T1000-E という名前のドライバが表示されます。
ステップ 2: Flash Erase
ファームウェアを書き込む前に、まず消去用ファームウェアを書き込んでください！
trash シンボルをクリックします。
消去用ファームウェアをダウンロードし、ドライバにコピーします。
この処理には時間がかかる場合があります。ドライブが消えるまで待ち、その後シリアルモニタを開いて消去プロセスを完了します。
ステップ 3: ファームウェアを書き込む
最新のファームウェアを選択し、UF2 ファイルをダウンロードします。
UF2 ファイルを DFU ドライブにコピーします。ファイルのコピー後にデバイスが再起動し、ファームウェアが書き込まれます。
FAQ
デバイス名を確認する方法
Meshtastic Web Flasher にアクセスします。
Open Serial Monitor をクリックし、デバイスを PC に接続してシリアルログを確認し、キーワード using nodenum を探します。
デバイスを再起動する方法
ボタンを押し続けたまま、充電ケーブルを接続します。
トラブルシューティング
デバイスの電源が入らない
-
デバイスを 1〜2 時間充電する
-
USB ケーブルを抜き、ボタンを押し続けたまま USB ケーブルを再接続し、そのまま 5 秒間ボタンを押し続けます。
-
充電ケーブルを交換する
-
電源が切れているように見えても、実際には LED とブザーが有効化されていないだけの場合があります。以下のパラメータを確認してください：
- それでも解決しない場合は、デバイスボタンを押し続けたまま充電ケーブルを接続し、PC にディスクが表示されるかどうかを確認します。表示される場合は、ブートローダーを再インストールするためにここをクリックしてください
デバイスがブートループに陥る
説明:
デバイスが繰り返し再起動し、シリアルポートが接続と切断を繰り返します。
解決方法:
- ステップ 1: 手動で DFU モードに入ることを試します。デバイスボタンを押し続けたまま、素早く 充電ケーブルを 2 回接続すると、緑色の LED が点灯します。
DFU モードに正常に入るには、この操作を素早く行う必要があります。複数回試す必要があるかもしれません。
-
ステップ 2: Erase Flash。
-
ステップ 3: Flash Firmware。
デバイスがブリックした
説明
デバイスが反応せず、LED も点灯せず、アプリとペアリングできません。
1) デバイスがまだ DFU モードに入れる場合は、ブートローダーの書き込みを試してください。
ブートローダーを書き込む
ブートローダーを書き込む際は、ケーブル接続が安定していることを確認し、書き込み中に絶対に切断しないでください。
ステップ 1: Adafruit-nrfutil のインストール
Windows ユーザーは、「Win」キーと「r」キーを押し、ポップアップウィンドウに「cmd」と入力して「Enter」を押します。これでコマンドラインを開くことができます。
MAC ユーザーは、「Command」キーと「Space」キーを押して Spotlight を開き、「termial」と入力して「Return」を押します。これでコマンドラインを開くことができます。
前提条件
コマンドラインで、python と pip が正しくインストールされているかどうかを確認します。
python --version
python -m pip --version
その後、「Python xxx」と「pip xxx」が表示されるはずです。表示されない場合は、Python を再インストールしてください。
- PyPI からインストール
- ソースからインストール
これは推奨される方法で、最新バージョンをインストールします：
pip3 install --user adafruit-nrfutil
インストールパスを確認します：
python -m pip show adafruit-nrfutil
これはインストール場所です：
Windows ユーザーは、パスを手動で追加する必要がある場合があります。前のステップで表示されたインストール場所をコピーし、次のように追加します：
PyPi でのインストールに問題がある場合や、ツールを変更したい場合はこの方法を使用します。まずこのリポジトリをクローンし、そのフォルダに移動します。
git clone https://github.com/adafruit/Adafruit_nRF52_nrfutil.git
cd Adafruit_nRF52_nrfutil
注意: 以下のコマンドでは python3 を使用していますが、Windows の場合は、Python 3.x のインストールでも実行ファイル名が python.exe のままなので、python に変更する必要があるかもしれません。
ホームディレクトリのユーザースペースにインストールするには：
pip3 install -r requirements.txt
python3 setup.py install
pip3 install 実行時にパーミッションエラーが発生する場合、pip3 が古いか、システムディレクトリにインストールしようと設定されている可能性があります。その場合は --user フラグを使用してください：
pip3 install -r --user requirements.txt
python3 setup.py install
システムディレクトリにインストールしたい場合（一般的には非推奨）：
sudo pip3 install -r requirements.txt
sudo python3 setup.py install
ユーティリティの自己完結型実行バイナリ（Windows および MacOS）を生成するには、次のコマンドを実行します：
pip3 install pyinstaller
cd Adafruit_nRF52_nrfutil
pip3 install -r requirements.txt
cd Adafruit_nRF52_nrfutil\nordicsemi
pyinstaller __main__.py --onefile --clean --name adafruit-nrfutil
.exe ファイルは Adafruit_nRF52_nrfutil\nordicsemi\dist\adafruit-nrfutil（Windows の場合は .exe 付き）にあります。
利便性のために、%PATH% に含まれるディレクトリなど、別の場所にコピーまたは移動してください。
ステップ 2: ポート番号を確認する
デバイスを PC に接続し、ポート番号を確認します。
Windows ユーザーは、デバイスマネージャーを開いて「ポート」に移動し、デバイス接続後に新たに表示されたポート番号がデバイスのポート番号です。
Mac ユーザーの場合、例えば次のようになります：
Windows ユーザーの場合、例えば次のようになります：
ステップ3：ブートローダーを書き込む
ターミナルまたはコマンドプロンプトで、ダウンロードしたブートローダー zip パッケージがあるディレクトリに移動し、以下のコマンドを実行します。その際、デバイスに対応する正しいポートに置き換えてください：
- Windows の場合：
adafruit-nrfutil --verbose dfu serial --package t1000_e_bootloader-0.9.1-5-g488711a_s140_7.3.0.zip -p COMxx -b 115200 --singlebank --touch 1200
COMXX をお使いの COM 番号に変更してください。例えば、デバイスが com6 の場合、コマンドを次のように変更します：
adafruit-nrfutil --verbose dfu serial --package t1000_e_bootloader-0.9.1-5-g488711a_s140_7.3.0.zip -p **COM6** -b 115200 --singlebank --touch 1200
このコマンドを入力すると、一部のデバイスではポート番号が変更されることがあります。インストールに失敗した場合は、もう一度ポート番号を確認してください。
- その他の OS の場合：
adafruit-nrfutil --verbose dfu serial --package t1000_e_bootloader-0.9.1-5-g488711a_s140_7.3.0.zip -p /dev/tty.SLAB_USBtoUART -b 115200 --singlebank --touch 1200
上記の手順が完了したら、この手順に従ってアプリケーションファームウェアを書き込むことができます。
2) デバイスが DFU モードに入れないが、シリアルポートは検出できる場合
-
シリアルポートツールを開きます
-
ボーレートを
1200に設定します。 -
デバイスを接続します。 接続するときに、LED が一瞬点滅します。LED が点灯したままになるまでこれを繰り返してください。これはデバイスが DFU モードに戻れたことを意味します。その後、ブートローダーの書き込み -> フラッシュの消去 -> ファームウェアの書き込みを行います。
3) デバイスが DFU モードに入れず、シリアルポートも表示されない場合
-
デバイスのボタンを押し続けたまま、充電ケーブルを接続します。PC にディスクが表示されたら、シリアルポートが見えるようになります。
-
それでもうまくいかない場合は、充電ケーブルを外し、バッテリーが完全に放電するまで数日間デバイスを放置してから、再度充電ケーブルを接続し、ペアリングを試してください。
4) 上記のいずれの手順でも解決しない場合は、テクニカルサポート（[email protected]）までご連絡ください。
ファームウェアの書き込みに失敗する
- シリアルポートでデータを受信しない
デバイスが DFU モードになっているか確認してください。DFU モード中は緑色の LED が点灯し続けます。
- シリアルポートを開けない
ポートが正しいか確認するか、別のポートを試してください。
デバイスが自動的に電源オフになる
説明
- デバイスの電源を入れた後、しばらくすると自動的に電源が切れる、または再起動します。
- シリアルポートのログがしばらく流れた後、停止します。
これは、メッセージ送信処理が完了していない、設定中であるなど、以下の状態のときに手動で強制的に再起動または電源オフしたことが原因の可能性があります。
トラブルシューティング
ここをクリックしてフラッシュ消去を実行します。
工場出荷時リセット
デフォルト設定に戻したい場合は、工場出荷時リセットを行うことができます。工場出荷時リセットを行う方法は 2 つあります。
-
ここをクリックしてデバイスをフラッシュ消去します。その後、最新のファームウェアを書き込みます。
-
アプリで
Factory Resetボタンをクリックします。デバイスは工場出荷時の設定で自動的に再起動します。
メッセージ通信の失敗
NodeDB のリセット
NodeDB は、現在の Mesh ネットワークで検出されたノードに関する情報を保存するローカルデータベースです。特定のノードと通信できない状況に遭遇した場合、そのノードに対する NodeDB の情報が古くなっている可能性があります。更新する必要があります。
アプリを開いて対象デバイスに接続します。Settings->Device->Device Config->Reset NodeDB に進みます。
ユーザー情報の交換
各ノードは定期的に自分自身のノード情報を送信し、Mesh 内の他のノードがそれを「見て」「認識」できるようにします。2 つのノードが互いに通信できるようにするには、お互いのノード情報を交換する必要があります。リスト上の別のノードとプライベートメッセージの送受信ができない場合は、アプリで手動で情報交換を促すことができます。
秘密鍵の再生成
2 つのノードが互いに通信できるようにするには、お互いの秘密鍵を知っている必要があります。あるノードがプライベートメッセージの送信に失敗し続ける場合は、そのノードの秘密鍵を再生成してみてください。
設定を有効にするために、不具合のあるデバイスを再起動します。鍵を再生成した後は、他のデバイスがそのノードに再接続する必要があります。そのため、他のデバイスのノードリストからそのノードを削除しておくことをお勧めします。
他の LoRa チップとの通信に関する詳細は、こちらを参照してください：link
信号品質
-
SNR は通信リンクの品質を反映します。通常のデバイスは -7 dB 以上で動作します。SNR が -10 dB 未満のデバイスは性能が低いことを示します。
-
RSSI はデバイスとその周囲の環境の両方によって決まります。通常のデバイスは -110 dBm 以上で動作します。RSSI が -115 dBm 未満のデバイスは性能が低いと見なされます。
最良の信号効果を得るために、開けた障害物の少ない場所で、干渉が最小限となるような環境でデバイスを使用してください。
