Wio Tracker L1 の概要
Wio Tracker L1 シリーズは、LoRa（862～930 MHz）、高効率な処理を行う nRF52840、そして高精度な位置情報を提供する L76K GPS モジュールを搭載した、低消費電力かつ高い拡張性を備えた Meshtastic® ノードです。柔軟性を重視した設計により、OLED や E-Ink ディスプレイ、ソーラーパネルおよびバッテリー電源に対応しており、幅広い IoT やオフグリッド用途に最適です。
L1 シリーズのモデル
Wio Tracker L1 シリーズは 4 つのバージョンが用意されており、用途に最も適したものを選択できます。
シリーズ紹介
バージョン比較
| 製品名 | Wio Tracker L1 Lite | Wio Tracker L1 | Wio Tracker L1 Pro | Wio Tracker L1 E-Ink |
|---|---|---|---|---|
| 画像 |  |  |  |  |
| 購入リンク | ||||
| LoRa | ✅ | ✅ | ✅ | ✅ |
| GPS | ✅ | ✅ | ✅ | ✅ |
| 画面 | - | 1.3 インチ OLED 解像度：128 × 64 ピクセル | 1.3 インチ OLED 解像度：128 × 64 ピクセル | 2.13 インチ E-ink 解像度：122 × 250 ピクセル |
| ソーラー＋バッテリーコネクタ | ✅ | ✅ | 内蔵 2000mAh バッテリー | ✅ |
| 筐体 | - | - | ✅ | - |
概要
特長
-
Meshtastic ファームウェアをプリインストール Meshtastic ファームウェアがあらかじめ書き込まれているため、箱から出してすぐにシームレスなセットアップで使用を開始できます。
-
3 種類の電源供給オプション Type-C 急速充電、ソーラー入力、リチウムイオンバッテリー電源に対応し、さまざまな環境で柔軟に展開可能です。屋外やモバイル用途に最適です。
-
柔軟なディスプレイ対応 オプションの 1.3 インチ OLED および 2.13 インチ E-Ink スクリーンに対応し、消費電力や視覚的フィードバックの要件に応じて多様な表示オプションを提供します。
-
高い拡張性 Grove エコシステムと完全互換であり、PTH ヘッダおよび SWD デバッグインターフェースを備えているため、カスタムハードウェア拡張や高度な開発が可能です。
仕様
最新ロットの L1、L1 Lite、L1 E-Ink にはすべてバッテリーアダプターケーブルが付属しており、1mm インターフェースを 2mm インターフェースに変換できます。これにより、使用できるバッテリーの選択肢が広がります。
| プロセッサ | Nordic nRF52840 |
|---|---|
| オンチップメモリ | 1 MB フラッシュ、256 kB RAM |
| 無線 | LoRa：Wio-SX1262 ベース、862～930MHz 対応 |
| L1 Pro 用 LoRa アンテナ：3dBi | |
| Bluetooth 5.0 | |
| GPS | L76K（GPS、BeiDou、GLONASS、QZSS） |
| インターフェース | Grove *1：UART/IIC/GPIO |
| スルーホール（PTH）：UART/IIC/GPIO/アナログ | |
| SWD 用のはんだ付けパッドを用意 | |
| 電源入力 | USB Type-C：5V — 1A |
| ソーラーパネル（2.0mm 2p）：5V — 1A | |
| リチウムバッテリー（1mm 2p JST）：3.7V — 1A | |
| OLED スクリーン | サイズ：1.3 インチ |
| 解像度：128 × 64 ピクセル | |
| 有効表示エリア（mm）：34.5 × 23.0 | |
| E-Ink スクリーン | サイズ：2.13 インチ |
| 解像度：122 × 250 ピクセル | |
| 有効表示エリア（mm）：48.55 × 23.7046 | |
| 認証 | FCC、CE、RoHS |
ハードウェア概要
Wio Tracker L1
Wio Tracker L1 Lite
Wio Tracker L1 Pro

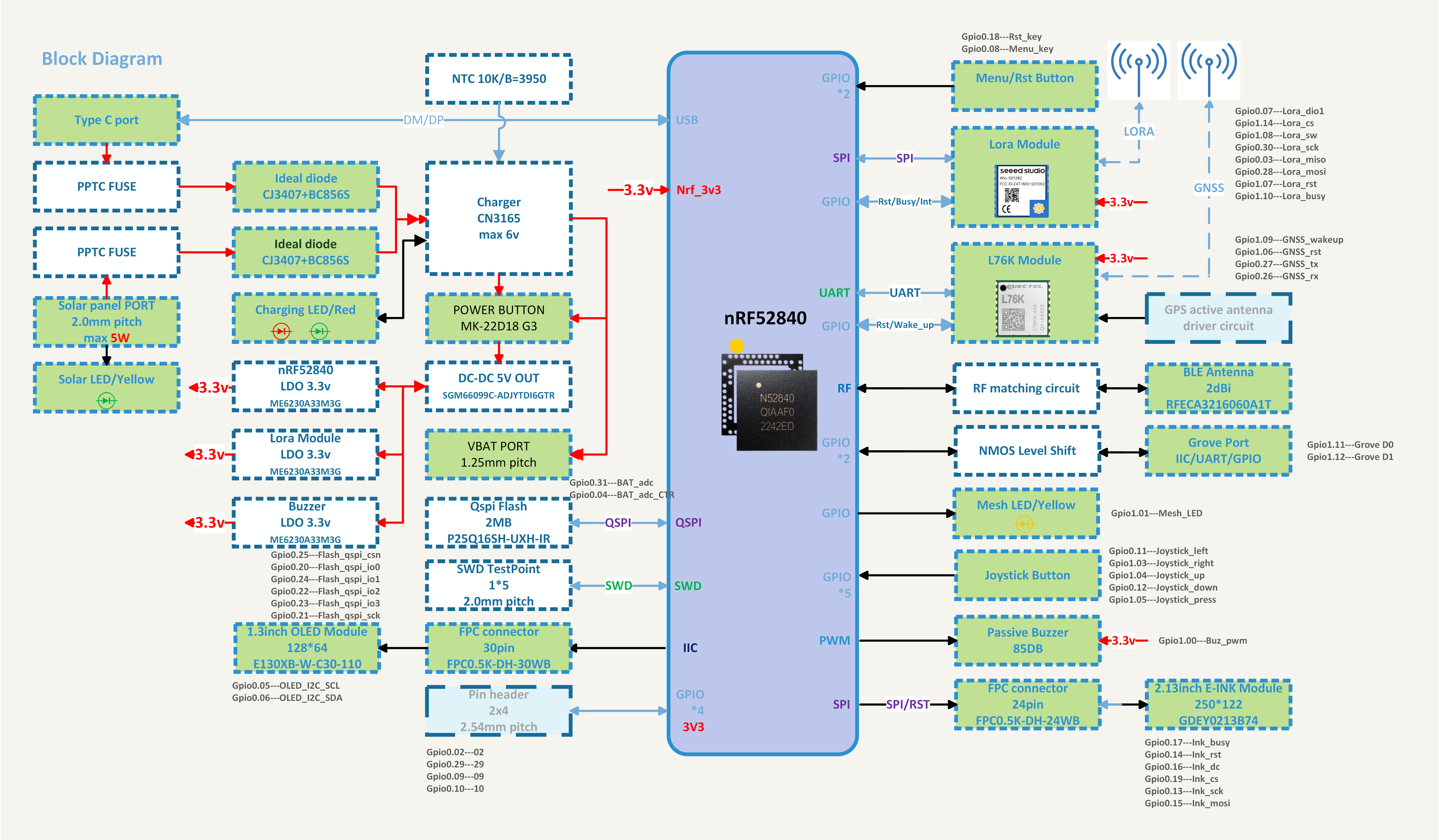

ブロック図
