Meshtastic ネットワークモニター

Meshtastic ネットワークモニターの概要​

Meshtastic Network Monitor は、Meshtastic メッシュネットワーク内のノードを可視化、管理、監視できるツールです。デバイス間のステータス、ルーティング、通信に関するリアルタイム情報を提供します。このモニターは、接続されたゲートウェイまたは MQTT サーバーを介してデータを収集し、ネットワークトポロジを可視化し、バッテリー状態、信号強度、GPS 位置などのノード情報を表示する Meshtastic アナライザーです。Meshtastic ノードマップとしても機能します。

ユースケース

  • Meshtastic ノードマップ。遠隔地の屋外ノードを追跡および可視化します。
  • Meshtastic アナライザー。メッシュネットワーク内の通信性能とルーティングを監視します。
  • Meshtatsic モニター。Meshtastic デバイスのネットワーク接続性のデバッグとテストを行います。

一般的な Meshtastic モニター

Meshtastic モニターへの接続方法

  1. Meshtastic ノードをセットアップし、正常に動作するメッシュを形成していることを確認します。
  2. 少なくとも 1 つのノードをゲートウェイ（例：MQTT ゲートウェイ）として構成します。
  3. モニターアプリをゲートウェイまたは MQTT サーバーに接続します。
  4. モニターインターフェース上でノードが表示され、ステータスを報告していることを確認します。

Meshsense を使い始める​

設定​

アプリの準備​

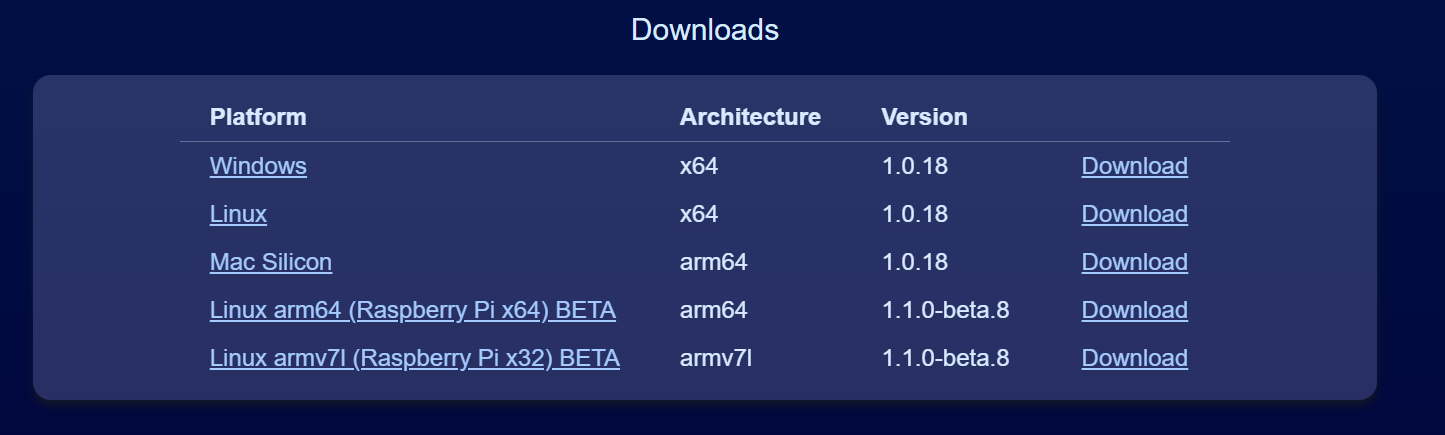

ご使用のプラットフォーム向けの Meshsense アプリをダウンロードしてインストールします: Meshsense App Download

デバイスの準備​

MQTT ゲートウェイとして構成された Seeed Xiao ESP32S3 & SX1262 Meshtastic Kit が必要です。これにより、Meshtastic ネットワークと Meshsense 間のリアルタイム通信が可能になります。位置情報も監視および表示したい場合は、GPS モジュールを追加してください。

Meshtastic & LoRa 用 XIAO ESP32S3 & Wio-SX1262 Kit（オプション）L76K GNSS モジュール
今すぐ入手🖱️
詳細を見る🖱️

MQTT ゲートウェイ設定​

公式の設定チュートリアルに従って MQTT をセットアップします: Xiao ESP32S3 & SX1262 MQTT Gateway Setup

ヒント

リアルタイムの GPS 位置を表示するには、ノード側で GPS が有効になっていることを確認してください。また、MQTT を設定する際に、位置情報の送信が許可されていることを確認してください。

ネットワーク接続​

パソコンを Xiao ESP32S3 キットと同じ Wi-Fi ネットワークに接続します。2.4G Wi-Fi であることを確認してください。

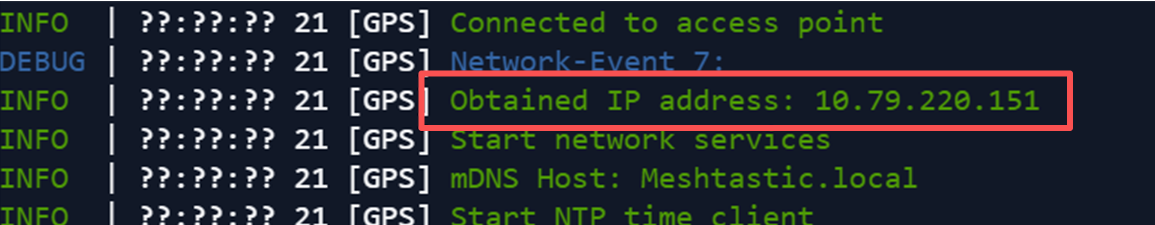

シリアルターミナル（例：Arduino Serial Monitor や PuTTY）を開き、Xiao デバイスの IP アドレスを確認します。Meshtastic web serial monitor を使用することもできます。

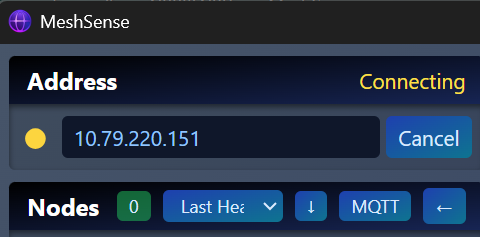

この IP アドレスを Meshsense のデバイス接続フィールドに入力します。

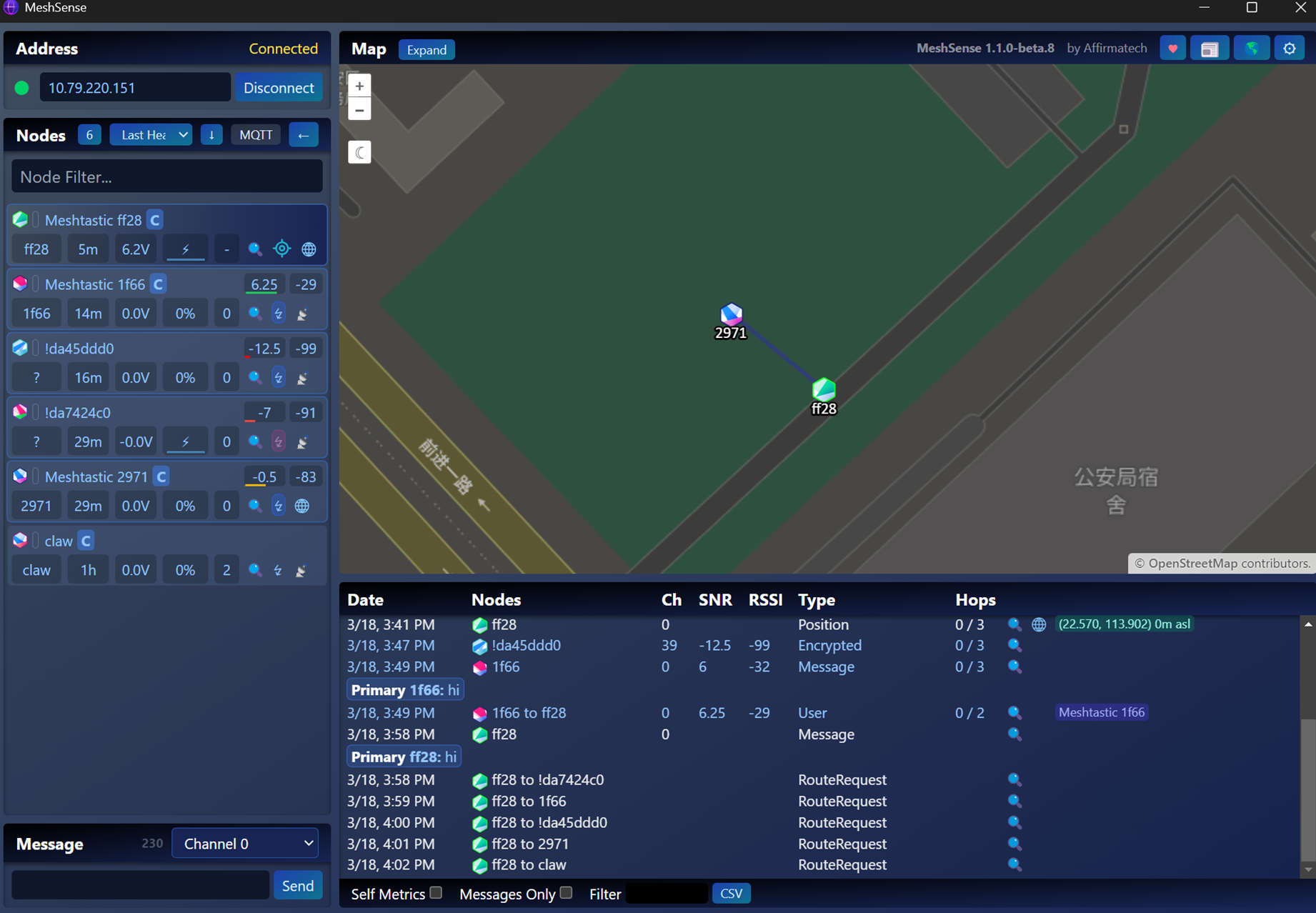

接続されると、Meshtastic ノードが Meshsense に表示されます。

位置情報の表示​

ハードウェアセットアップ​

ノードの位置を表示するには、L76K GPS モジュール を Xiao ESP32S3 キットに接続します。Click here から入手できます。

ソフトウェアセットアップ​

  • Meshsense アプリで、GPS レポートが有効になっていることを確認します。

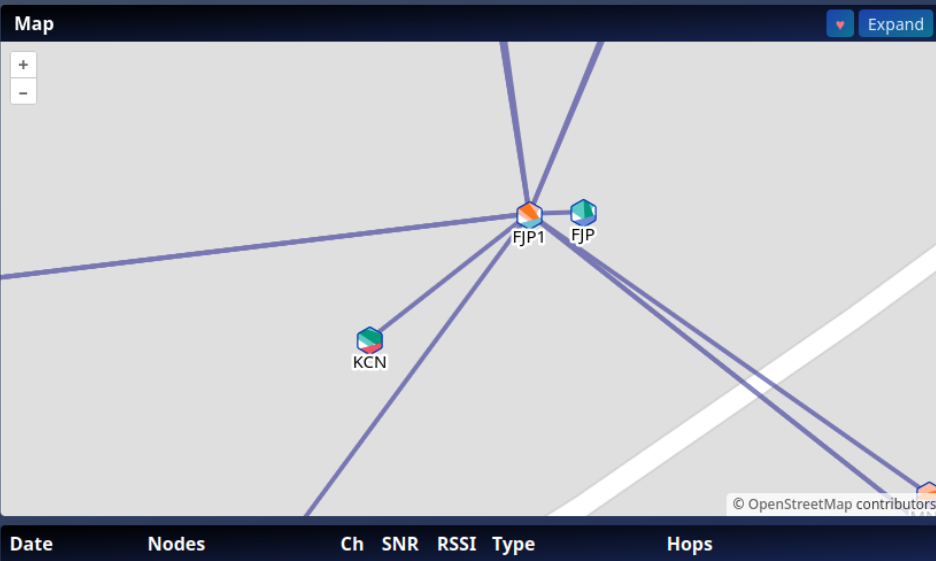

  • 接続されると、アプリは各ノードのリアルタイム位置を地図上に表示します。アプリ上でノードの位置を直接確認できます。

また、Meshsense のウェブサイト上の地図でも、リアルタイムの位置を確認できます。

このセットアップにより、プライベートな Meshtastic ネットワークを効率的に管理し、Meshsense 上でノードの動作を直接可視化できます。
