XIAO nRF54LM20A Sense 向け Bluetooth LE

Bluetooth Low Energy（BLE）は、Bluetooth 4.0 で導入された低消費電力の無線通信規格です。間欠的な少量データ伝送向けに設計されており、マイクロアンペアレベルという超低平均電流消費を維持しながら、数十メートルの範囲でワイヤレス接続を実現します。ウェアラブルデバイス、スマートホームセンサー、屋内測位、産業用 IoT シナリオなどで広く利用されています。

nRF54LM20A SoC を搭載した XIAO nRF54LM20A シリーズは、Bluetooth LE、Matter、Thread、Zigbee、および 2.4GHz 独自プロトコルをサポートし、低レイテンシーシナリオに最適な 4 Mbps のピークデータレートを実現します。また、Bluetooth Channel Sounding と Bluetooth Mesh にも対応しています。本記事では、基本的なブロードキャスト Beacon 送信から始めて、双方向 UART 通信やリアルタイムセンサーデータのアップロードへと発展させる、3 つの段階的なサンプルプログラムを通して、その BLE 機能を解説します。

ヒント

• このチュートリアルは PlatformIO ビルドシステムと Zephyr RTOS をベースに作成されています。PlatformIO で XIAO nRF54LM20A 向けプロジェクトの作成に慣れていない場合は、Getting Sarted With Seeed Studio XIAO nRF54LM20A にジャンプしてください。
• nRF54LM20A SoC や BLE についてさらに学びたい場合は、次のリンクを参照してください: nRF54LM20A SoC Introduction および Bluetooth-Low-Energy for Nordic

ハードウェアの準備

ルーチンの実装を開始する前に、少なくとも 1 枚の XIAO nRF54LM20A Sense を用意する必要があります。

Seeed Studio XIAO nRF54LM20A Sense
今すぐ入手 🖱️

Bluetooth アンテナ

このボードは外部 Bluetooth アンテナを使用します。より良い Bluetooth 信号品質を確保し、Bluetooth の使用体験を向上させるために、Bluetooth アンテナを取り付けることを推奨します。 接続方法は以下の通りです。

アンテナの取り付け

Seeed Studio XIAO nRF54LM20A のパッケージ内には、専用の Wi-Fi/BT アンテナコネクタが同梱されています。最適な WiFi/Bluetooth 信号強度を得るために、パッケージに含まれているアンテナを取り出し、コネクタに取り付ける必要があります。

XIAO nRF54 シリーズ向け 2.4GHz FPC アンテナ A-04
今すぐ入手 🖱️

アプリケーション

このセクションでは、実際のケースを通して、XIAO nRF54LM20A Sense における BLE の中核機能と使用方法を紹介します。

BLE Beacon

このプロジェクトでは、XIAO nRF54LM20A 上で BLE Beacon 機能を実現します。デバイスは電源投入後、Manufacturer Specific Data を含むアドバタイジングパケットを継続的にブロードキャストします。パケットには 1 秒ごとに増加するカウンタ値が含まれており、nRF Connect を介してリアルタイムのデータ変化を確認できます。

ソフトウェア

1. app.overlay で関連するデバイスツリー設定を有効にし、BLE コントローラをネイティブの Zephyr 実装に切り替えます。

/* Disable Nordic SoftDevice Controller (not available in mainline Zephyr) */
&bt_hci_sdc {
	status = "disabled";
};

/* Enable Zephyr native BLE controller (LL SW Split) */
&bt_hci_controller {
	status = "okay";
};

/ {
	chosen {
		zephyr,bt-hci = &bt_hci_controller;
	};
};

2. prj.conf で関連する Bluetooth 設定を有効にし、ログ出力モードを設定し、Bluetooth デバイス名を XIAO-Beacon に変更します。

# GPIO
CONFIG_GPIO=y
# Regulator (for power_en)
CONFIG_REGULATOR=y
# Logging
CONFIG_LOG=y
# UART for console logging
CONFIG_SERIAL=y
CONFIG_UART_ASYNC_API=y
CONFIG_UART_20_ASYNC=y
CONFIG_UART_21_ASYNC=y
CONFIG_UART_NRFX_UARTE_ENHANCED_RX=y
# BLE
CONFIG_BT=y
CONFIG_BT_PERIPHERAL=y
CONFIG_BT_DEVICE_NAME="XIAO-Beacon"
# Disable auto-procedures to avoid LL Procedure Collision on nRF54L
CONFIG_BT_AUTO_PHY_UPDATE=n
CONFIG_BT_DATA_LEN_UPDATE=n
# Memory
CONFIG_HEAP_MEM_POOL_SIZE=8192
# System workqueue stack
CONFIG_SYSTEM_WORKQUEUE_STACK_SIZE=2048
# Assert level
CONFIG_ASSERT=y

3. main.c 内にコードを書き込み、データ伝送のフォーマットと内容をカスタマイズします。

main.c

#include <stdio.h>

#include <zephyr/kernel.h>
#include <zephyr/device.h>
#include <zephyr/drivers/gpio.h>
#include <zephyr/drivers/regulator.h>
#include <zephyr/bluetooth/bluetooth.h>
#include <zephyr/bluetooth/hci.h>
#include <zephyr/logging/log.h>

LOG_MODULE_REGISTER(ble_beacon, LOG_LEVEL_INF);

/* Manufacturer Data configuration */
#define MANUF_COMPANY_ID    0x0059
#define MANUF_DATA_SIZE     8

static uint32_t manufacturer_counter;

/* Power enable regulator (GPIO1_12) - must be enabled before BLE init */
static const struct device *const power_en_dev =
	DEVICE_DT_GET(DT_NODELABEL(power_en));

static void adv_update_work_handler(struct k_work *work);

static K_WORK_DELAYABLE_DEFINE(adv_update_work, adv_update_work_handler);

static int enable_power(void)
{
	int ret;

	if (!device_is_ready(power_en_dev)) {
		LOG_ERR("power_en regulator is not ready");
		return -ENODEV;
	}

	ret = regulator_enable(power_en_dev);
	if (ret < 0 && ret != -EALREADY) {
		LOG_ERR("Failed to enable power_en: %d", ret);
		return ret;
	}

	k_sleep(K_MSEC(20));
	LOG_INF("Power rail enabled");
	return 0;
}

static void adv_update_work_handler(struct k_work *work)
{
	int err;
	uint8_t manuf_data[MANUF_DATA_SIZE];

	manufacturer_counter++;

	/* Build manufacturer data: [Company ID (2B)][Counter (4B)][Custom (2B)] */
	manuf_data[0] = MANUF_COMPANY_ID & 0xFF;
	manuf_data[1] = (MANUF_COMPANY_ID >> 8) & 0xFF;
	manuf_data[2] = (manufacturer_counter >> 0) & 0xFF;
	manuf_data[3] = (manufacturer_counter >> 8) & 0xFF;
	manuf_data[4] = (manufacturer_counter >> 16) & 0xFF;
	manuf_data[5] = (manufacturer_counter >> 24) & 0xFF;
	manuf_data[6] = 0xAA;
	manuf_data[7] = 0xBB;

	const struct bt_data ad[] = {
		BT_DATA_BYTES(BT_DATA_FLAGS, (BT_LE_AD_GENERAL | BT_LE_AD_NO_BREDR)),
		BT_DATA(BT_DATA_NAME_COMPLETE, CONFIG_BT_DEVICE_NAME,
			sizeof(CONFIG_BT_DEVICE_NAME) - 1),
		BT_DATA(BT_DATA_MANUFACTURER_DATA, manuf_data, sizeof(manuf_data)),
	};

	err = bt_le_adv_update_data(ad, ARRAY_SIZE(ad), NULL, 0);
	if (err < 0) {
		LOG_ERR("Failed to update advertising data (err %d)", err);
	} else {
		LOG_INF("Manufacturer counter: %u", manufacturer_counter);
	}

	k_work_schedule(&adv_update_work, K_SECONDS(1));
}

int main(void)
{
	int err;
	uint8_t init_data[MANUF_DATA_SIZE];

	LOG_INF("BLE Manufacturer Data Beacon");

	/* Enable board power rail before BLE initialization */
	err = enable_power();
	if (err < 0) {
		LOG_ERR("Power enable failed (err %d)", err);
		return err;
	}

	LOG_INF("Initializing BLE...");

	err = bt_enable(NULL);
	if (err < 0) {
		LOG_ERR("Bluetooth enable failed (err %d)", err);
		return err;
	}

	LOG_INF("BLE initialized");

	/* Initial advertising data with counter = 0 */
	init_data[0] = MANUF_COMPANY_ID & 0xFF;
	init_data[1] = (MANUF_COMPANY_ID >> 8) & 0xFF;
	init_data[2] = 0;
	init_data[3] = 0;
	init_data[4] = 0;
	init_data[5] = 0;
	init_data[6] = 0xAA;
	init_data[7] = 0xBB;

	const struct bt_data ad[] = {
		BT_DATA_BYTES(BT_DATA_FLAGS, (BT_LE_AD_GENERAL | BT_LE_AD_NO_BREDR)),
		BT_DATA(BT_DATA_NAME_COMPLETE, CONFIG_BT_DEVICE_NAME,
			sizeof(CONFIG_BT_DEVICE_NAME) - 1),
		BT_DATA(BT_DATA_MANUFACTURER_DATA, init_data, sizeof(init_data)),
	};

	err = bt_le_adv_start(BT_LE_ADV_NCONN, ad, ARRAY_SIZE(ad), NULL, 0);
	if (err < 0) {
		LOG_ERR("Advertising failed to start (err %d)", err);
		return err;
	}

	LOG_INF("BLE advertising started");

	/* Schedule counter update after 1 second */
	k_work_schedule(&adv_update_work, K_SECONDS(1));

	for (;;) {
		k_sleep(K_FOREVER);
	}

	return 0;
}

結果

1. ファームウェアを書き込んだ後、nRF Connect アプリをインストールして BLE デバイスをスキャン・検出します。

同時に、主要なモバイルアプリストアで nRF Connect アプリを検索してダウンロードすることもでき、スマートフォンから Bluetooth デバイスの検索と接続が可能になります。

• Android: nRF Connect
• IOS: nRF Connect

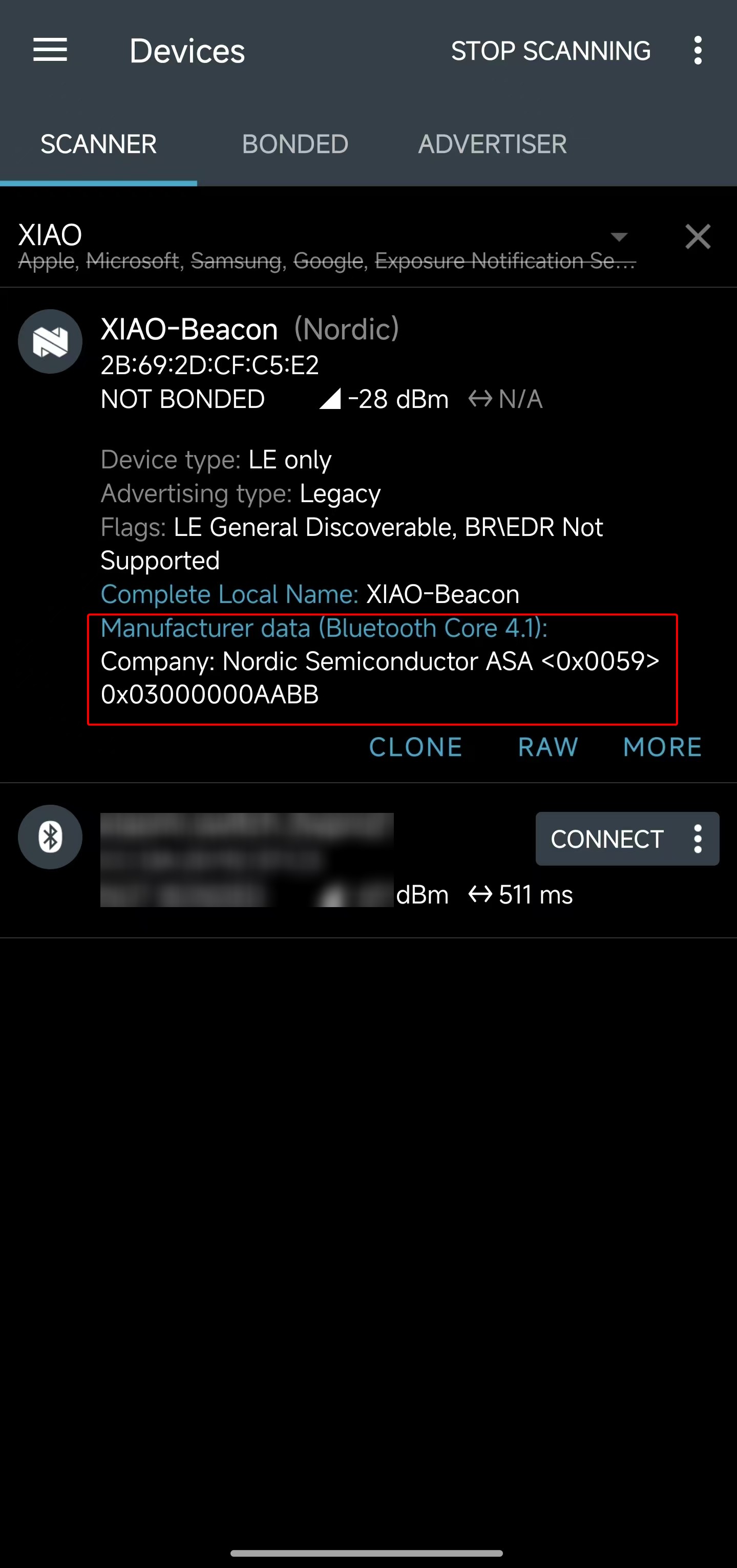

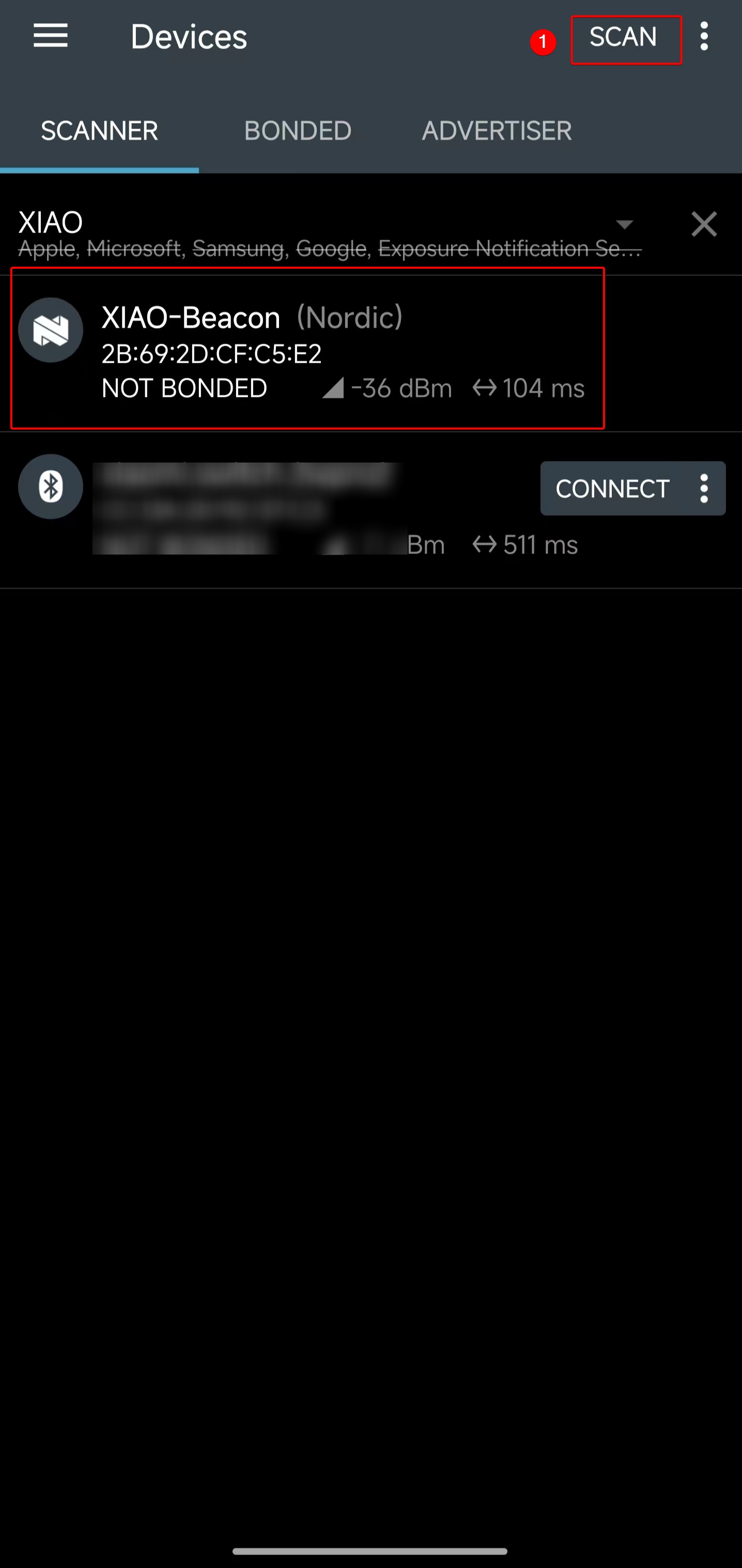

2. ソフトウェアをインストールしたら、XIAO-Beacon という名前の Bluetooth デバイスをスキャンし、受信した Manufacturer Data を確認します。同時にシリアルポートを開き、出力ログを確認します。

• 取得された Manufacturer Data は 16 進数の値 <0x0059> 0x03000000AABB です。プログラムコードを確認すると、セグメント 0x03000000 は現在のカウンタ値が 3 であることを示しています。

#define MANUF_COMPANY_ID    0x0059
static uint32_t manufacturer_counter;
...
manuf_data[0] = MANUF_COMPANY_ID & 0xFF;
manuf_data[1] = (MANUF_COMPANY_ID >> 8) & 0xFF;
manuf_data[2] = (manufacturer_counter >> 0) & 0xFF;
manuf_data[3] = (manufacturer_counter >> 8) & 0xFF;
manuf_data[4] = (manufacturer_counter >> 16) & 0xFF;
manuf_data[5] = (manufacturer_counter >> 24) & 0xFF;
manuf_data[6] = 0xAA;
manuf_data[7] = 0xBB;

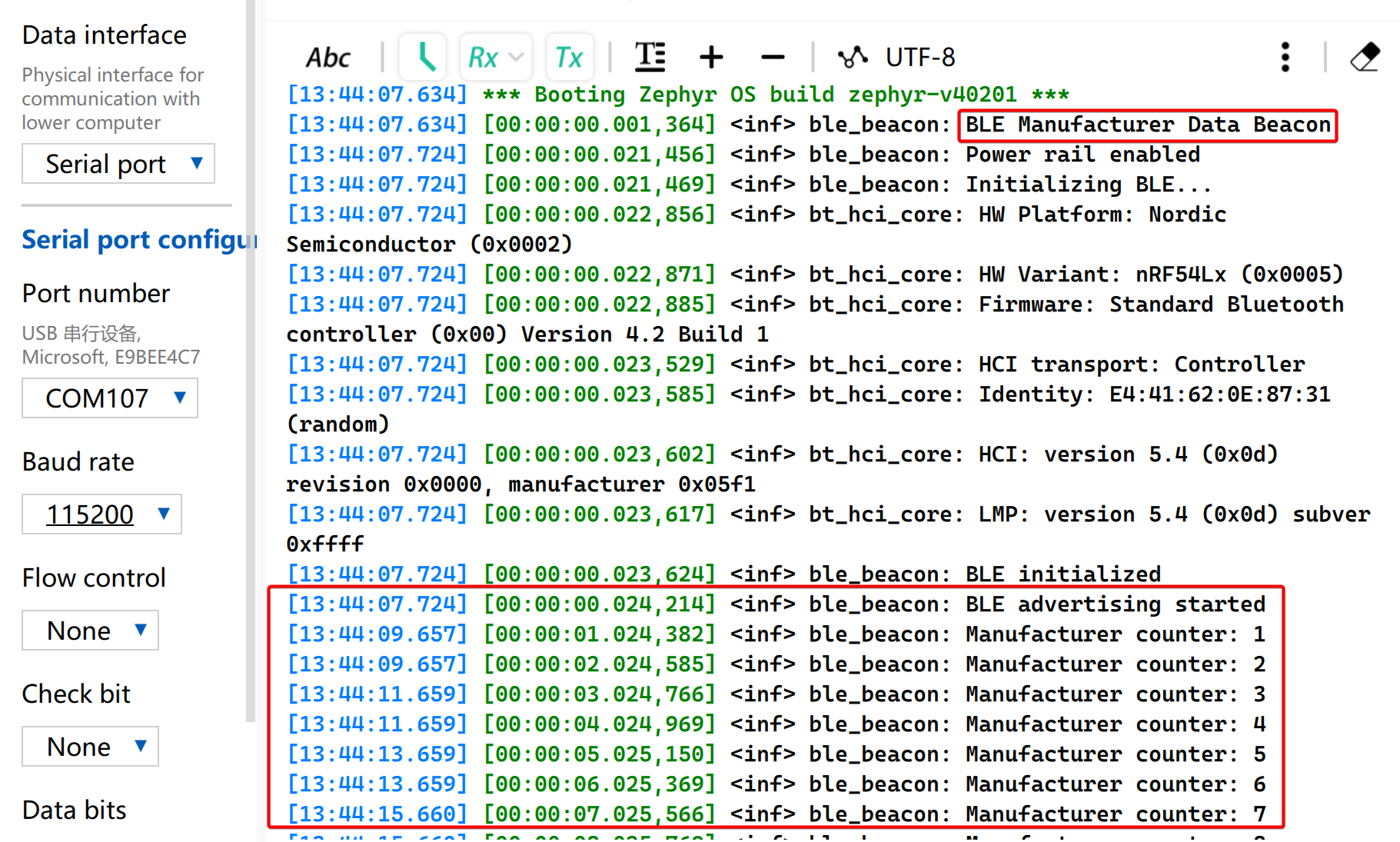

• シリアルポートツールを開き、カウンタ値が 1 行ずつ出力され、現在のカウントが 3 に達していることを確認します。

上記の結果から、XIAO nRF54LM20A Sense 上でカスタム BLE アドバタイジングパケットを送信するプロセスを明確に理解でき、BLE の動作特性に関するさらなる研究が容易になります。特定のアプリケーションシナリオでは、実際の接続を確立することなく、アドバタイジングデータを用いてトリガ条件を判定することができます。

BLE UART

このサンプルでは、XIAO nRF54LM20A Sense 上で BLE を介して双方向データチャネルを確立する方法を示します。Nordic UART Service (NUS) に基づき、モバイルフォンが文字列データをデバイスに送信し、そのエコーバックを行う基本的なインタラクションを実現します。同時に、デバイスは Notify を通じて 1 秒ごとにステータスカウンタを報告し、Write と Notify という 2 つのコアな BLE GATT データ伝送モードを示します。

ソフトウェア

1. app.overlay で関連するデバイスツリー設定を有効にし、BLE コントローラをネイティブの Zephyr 実装に切り替えます。

/*
 * BLE UART (NUS) overlay for XIAO nRF54LM20A.
 */

&bt_hci_sdc {
	status = "disabled";
};

&bt_hci_controller {
	status = "okay";
};

/ {
	chosen {
		zephyr,bt-hci = &bt_hci_controller;
	};
};

2. prj.conf で Bluetooth 関連の設定を有効にします

# Standard output and console
CONFIG_STDOUT_CONSOLE=y
CONFIG_CBPRINTF_FP_SUPPORT=y

# Logging
CONFIG_LOG=y

# Bluetooth peripheral
CONFIG_BT=y
CONFIG_BT_PERIPHERAL=y
CONFIG_BT_DEVICE_NAME="XIAO BLE UART"

3. main.c でサブスクリプションロジックとデータフィードバックメカニズムを設定します

main.c

#include <stdio.h>
#include <string.h>

#include <zephyr/kernel.h>
#include <zephyr/bluetooth/bluetooth.h>
#include <zephyr/bluetooth/conn.h>
#include <zephyr/bluetooth/gatt.h>
#include <zephyr/bluetooth/uuid.h>
#include <zephyr/logging/log.h>

LOG_MODULE_REGISTER(ble_uart, LOG_LEVEL_INF);

#define DEVICE_NAME     CONFIG_BT_DEVICE_NAME
#define DEVICE_NAME_LEN (sizeof(DEVICE_NAME) - 1)

/* NUS UUIDs — same as Nordic UART Service but defined here to avoid
 * the NUS library's STRUCT_SECTION_ITERABLE dependency.
 */
#define BT_UUID_NUS_SRV_VAL \
	BT_UUID_128_ENCODE(0x6e400001, 0xb5a3, 0xf393, 0xe0a9, 0xe50e24dcca9e)
#define BT_UUID_NUS_RX_CHAR_VAL \
	BT_UUID_128_ENCODE(0x6e400002, 0xb5a3, 0xf393, 0xe0a9, 0xe50e24dcca9e)
#define BT_UUID_NUS_TX_CHAR_VAL \
	BT_UUID_128_ENCODE(0x6e400003, 0xb5a3, 0xf393, 0xe0a9, 0xe50e24dcca9e)

#define BT_UUID_NUS_SRV BT_UUID_DECLARE_128(BT_UUID_NUS_SRV_VAL)
#define BT_UUID_NUS_TX  BT_UUID_DECLARE_128(BT_UUID_NUS_TX_CHAR_VAL)
#define BT_UUID_NUS_RX  BT_UUID_DECLARE_128(BT_UUID_NUS_RX_CHAR_VAL)

static struct bt_conn *current_conn;
static uint32_t notify_counter;
static bool notify_enabled;

extern const struct bt_gatt_service_static nus_svc;

static void nus_ccc_cfg_changed(const struct bt_gatt_attr *attr, uint16_t value)
{
	notify_enabled = (value == BT_GATT_CCC_NOTIFY);
	if (notify_enabled) {
		LOG_INF("BLE notify enabled");
	} else {
		LOG_INF("BLE notify disabled");
	}
}

static ssize_t nus_rx_write(struct bt_conn *conn,
			    const struct bt_gatt_attr *attr,
			    const void *buf, uint16_t len,
			    uint16_t offset, uint8_t flags)
{
	char rx_buf[128] = {0};
	char tx_buf[256] = {0};

	if (len > sizeof(rx_buf) - 1) {
		len = sizeof(rx_buf) - 1;
	}
	memcpy(rx_buf, buf, len);
	rx_buf[len] = '\0';

	LOG_INF("RX data: %s", rx_buf);

	snprintf(tx_buf, sizeof(tx_buf), "echo: %s", rx_buf);
	LOG_INF("TX echo: %s", rx_buf);

	int ret = bt_gatt_notify(conn, &nus_svc.attrs[1], tx_buf, strlen(tx_buf));
	if (ret) {
		LOG_ERR("BLE notify failed");
		LOG_ERR("Error code: %d", ret);
	}

	return len;
}

BT_GATT_SERVICE_DEFINE(nus_svc,
	BT_GATT_PRIMARY_SERVICE(BT_UUID_NUS_SRV),
	BT_GATT_CHARACTERISTIC(BT_UUID_NUS_TX,
		BT_GATT_CHRC_NOTIFY,
		BT_GATT_PERM_NONE,
		NULL, NULL, NULL),
	BT_GATT_CCC(nus_ccc_cfg_changed,
		BT_GATT_PERM_READ | BT_GATT_PERM_WRITE),
	BT_GATT_CHARACTERISTIC(BT_UUID_NUS_RX,
		BT_GATT_CHRC_WRITE | BT_GATT_CHRC_WRITE_WITHOUT_RESP,
		BT_GATT_PERM_WRITE,
		NULL, nus_rx_write, NULL),
);

static void connected(struct bt_conn *conn, uint8_t err)
{
	if (err) {
		LOG_ERR("Connection failed, error code: %d", err);
		return;
	}

	current_conn = bt_conn_ref(conn);
	LOG_INF("Device connected");
}

static void disconnected(struct bt_conn *conn, uint8_t reason)
{
	LOG_INF("Device disconnected, reason: %d", reason);
	if (current_conn) {
		bt_conn_unref(current_conn);
		current_conn = NULL;
	}
	notify_enabled = false;
}

BT_CONN_CB_DEFINE(conn_callbacks) = {
	.connected = connected,
	.disconnected = disconnected,
};

static void notify_work_handler(struct k_work *work);

static K_WORK_DELAYABLE_DEFINE(notify_work, notify_work_handler);

static void notify_work_handler(struct k_work *work)
{
	if (current_conn && notify_enabled) {
		char msg[64];

		notify_counter++;
		snprintf(msg, sizeof(msg), "status counter: %u", notify_counter);

		LOG_INF("Notify counter: %u", notify_counter);

		int ret = bt_gatt_notify(current_conn, &nus_svc.attrs[1],
					  msg, strlen(msg));
		if (ret) {
			LOG_ERR("BLE notify failed");
			LOG_ERR("Error code: %d", ret);
		}
	}

	k_work_schedule(&notify_work, K_SECONDS(1));
}

static const struct bt_data ad[] = {
	BT_DATA_BYTES(BT_DATA_FLAGS, (BT_LE_AD_GENERAL | BT_LE_AD_NO_BREDR)),
	BT_DATA(BT_DATA_NAME_COMPLETE, DEVICE_NAME, DEVICE_NAME_LEN),
};

int main(void)
{
	int ret;

	LOG_INF("BLE UART (NUS) example for XIAO nRF54LM20A");
	LOG_INF("BLE initialization started");

	ret = bt_enable(NULL);
	if (ret) {
		LOG_ERR("Bluetooth init failed");
		LOG_ERR("Error code: %d", ret);
		return 0;
	}
	LOG_INF("Bluetooth initialized");

	ret = bt_le_adv_start(BT_LE_ADV_CONN_FAST_1, ad, ARRAY_SIZE(ad), NULL, 0);
	if (ret) {
		LOG_ERR("Advertising start failed");
		LOG_ERR("Error code: %d", ret);
		return 0;
	}
	LOG_INF("BLE advertising started");

	k_work_schedule(&notify_work, K_SECONDS(1));

	while (1) {
		k_sleep(K_FOREVER);
	}

	return 0;
}

結果

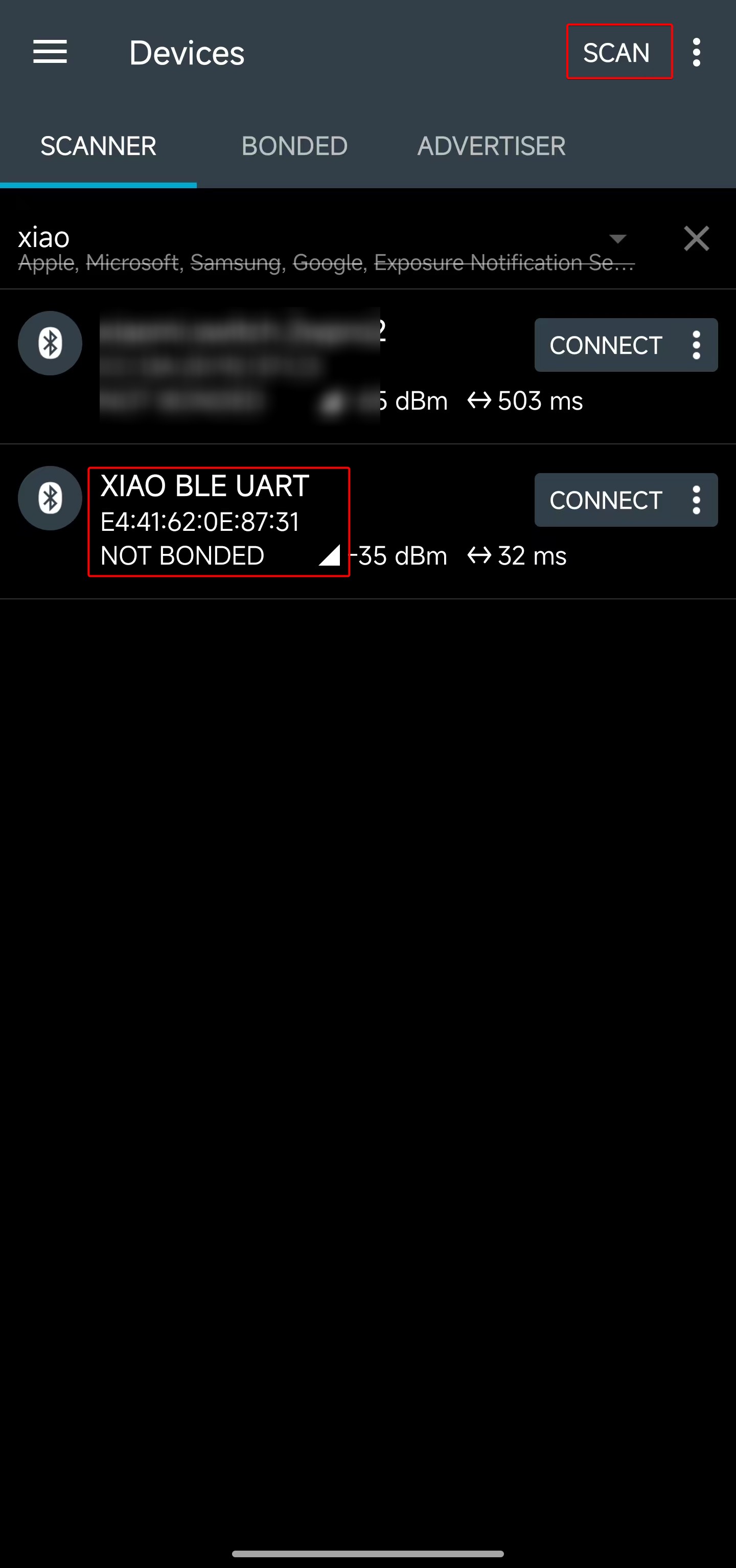

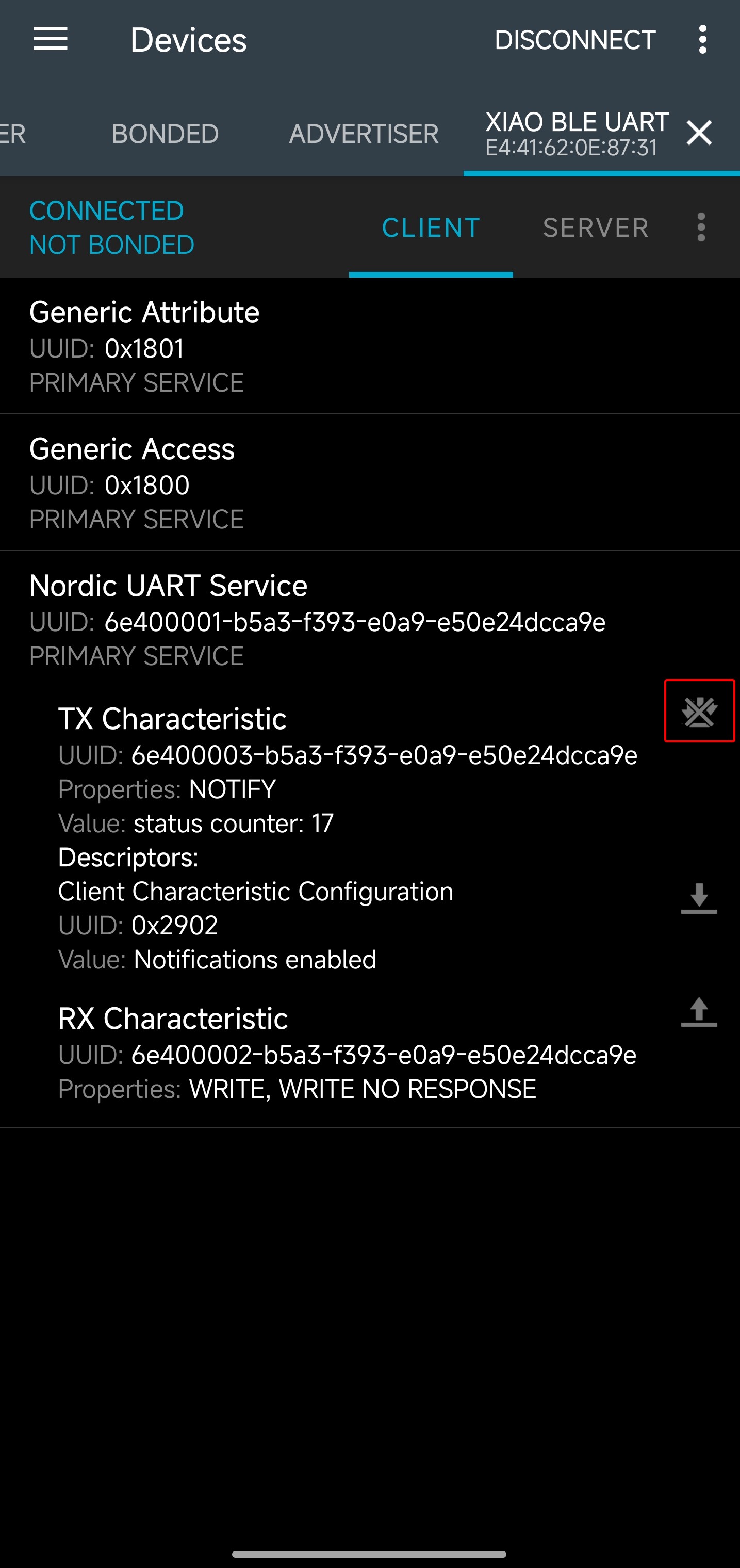

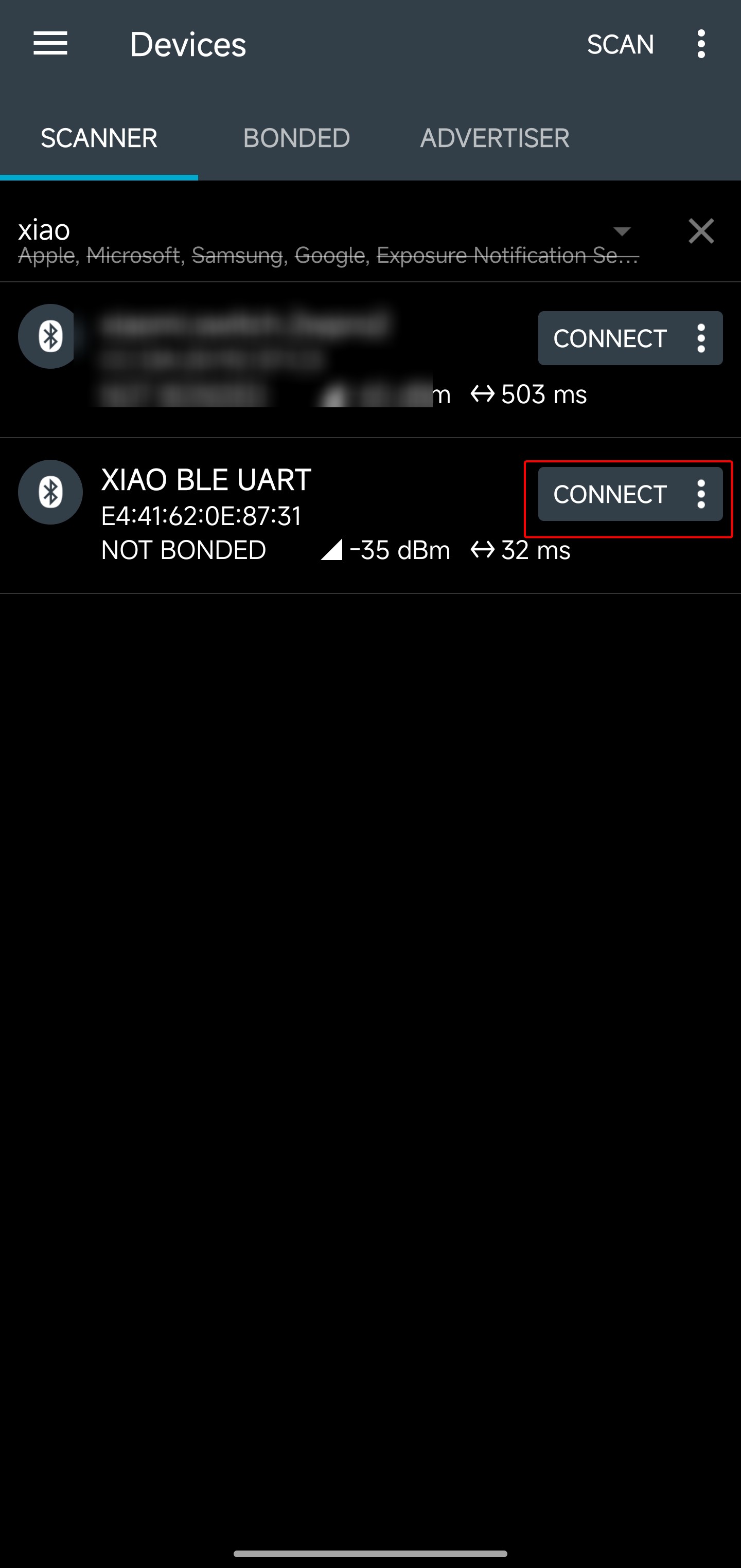

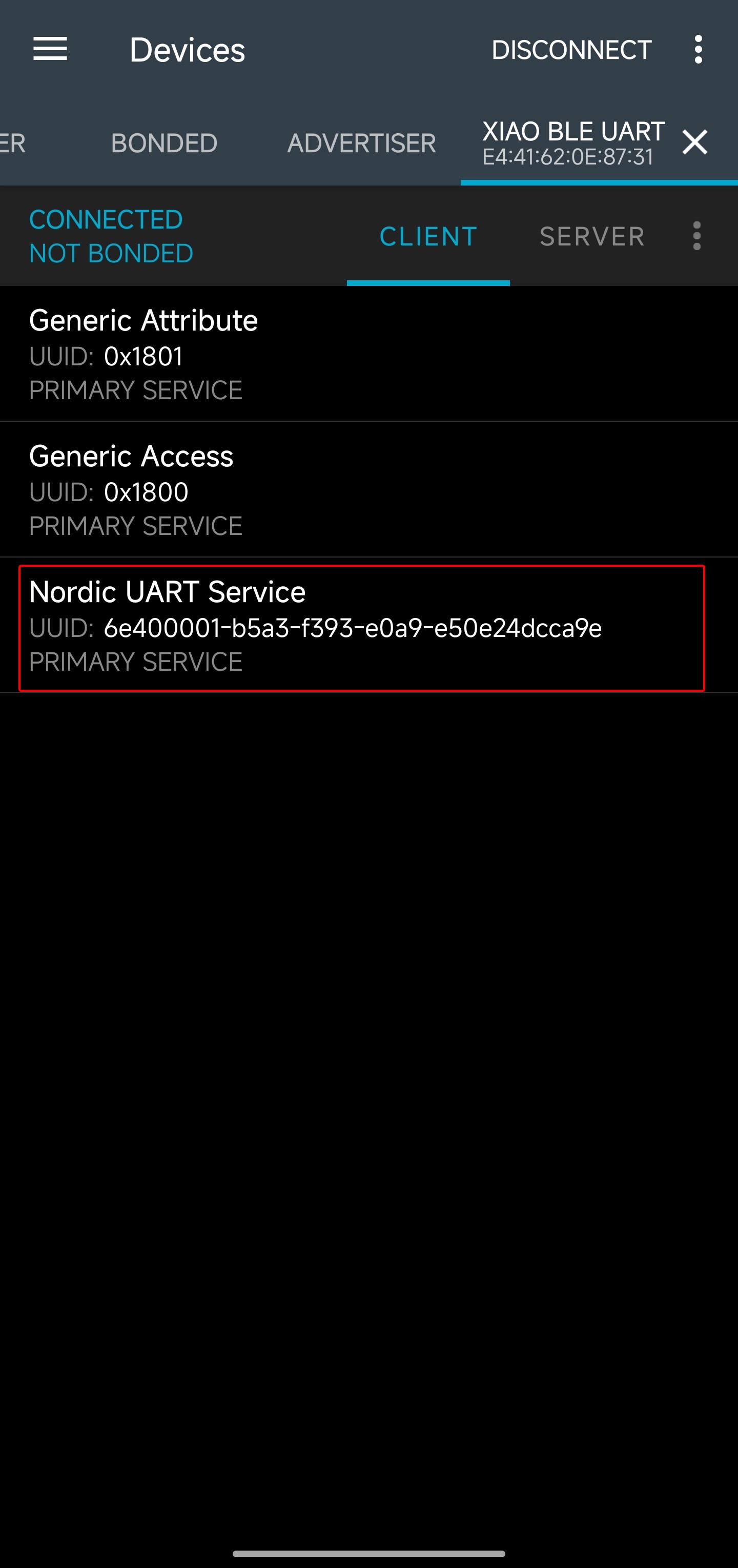

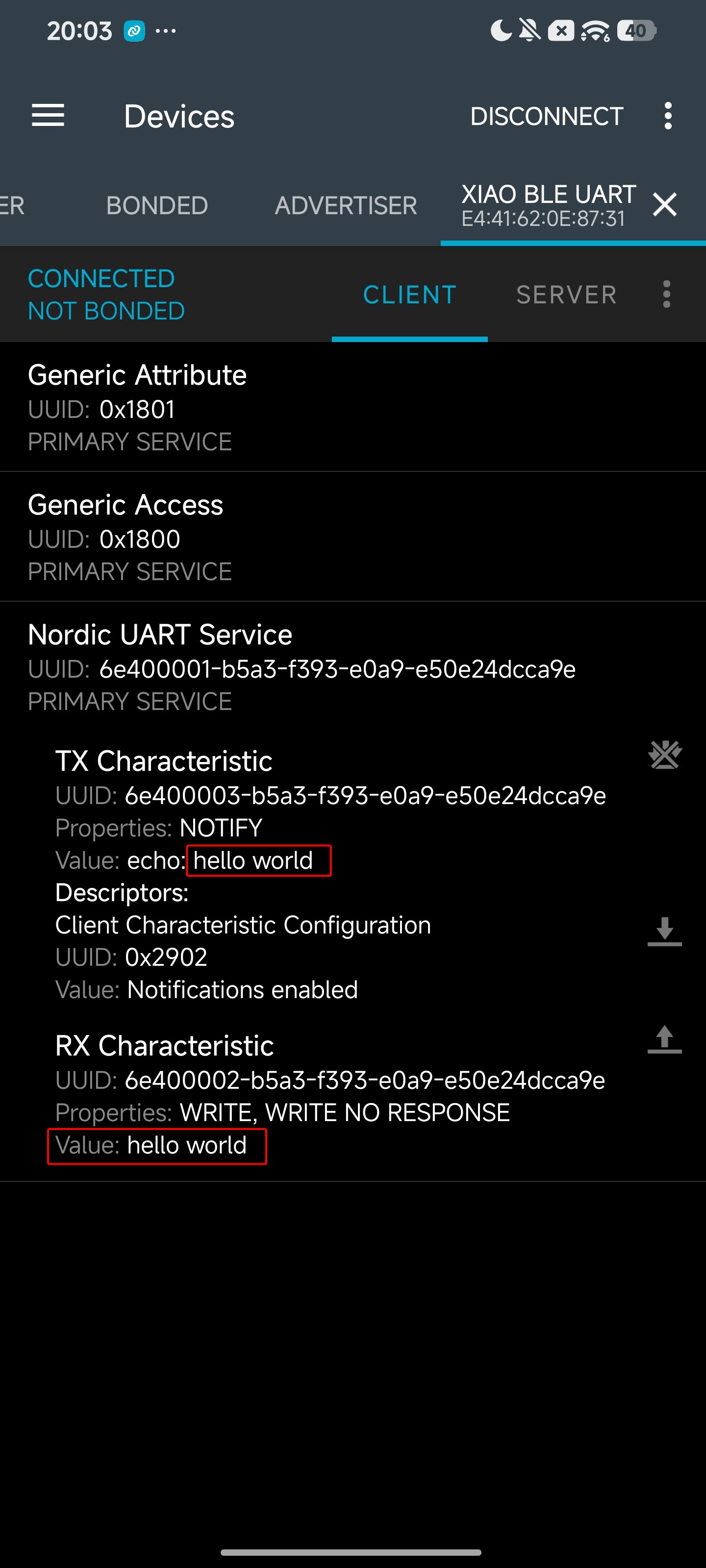

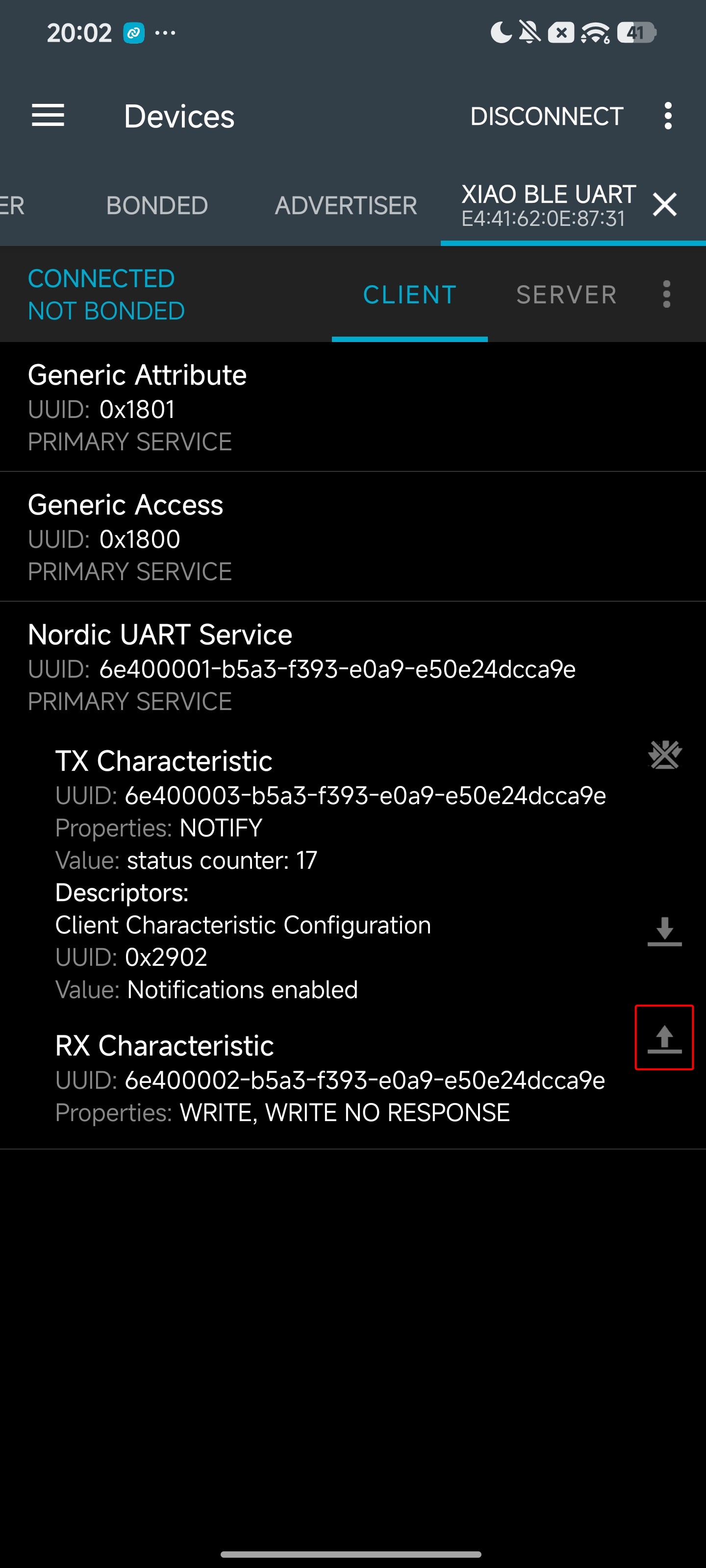

1. ファームウェアを書き込んだ後、nRF Connect アプリをインストールして BLE デバイスをスキャン・検出します。

同時に、主要なモバイルアプリストアで nRF Connect アプリを検索してダウンロードすることもでき、スマートフォンから Bluetooth デバイスを検索して接続できます。

• Android: nRF Connect
• IOS: nRF Connect

2. ソフトウェアをダウンロードした後、Bluetooth デバイス XIAO BLE UART をスキャンして検索し、以下の手順に従って接続します

3. 以下の手順に従って Notify サブスクリプションを有効にします。

• サービス一覧から Nordic UART Service を見つけ、TX Characteristic を展開し、Notify サブスクライブボタンをクリックして、XIAO nRF54LM20A Sense から送信されるカウント情報を受信します。

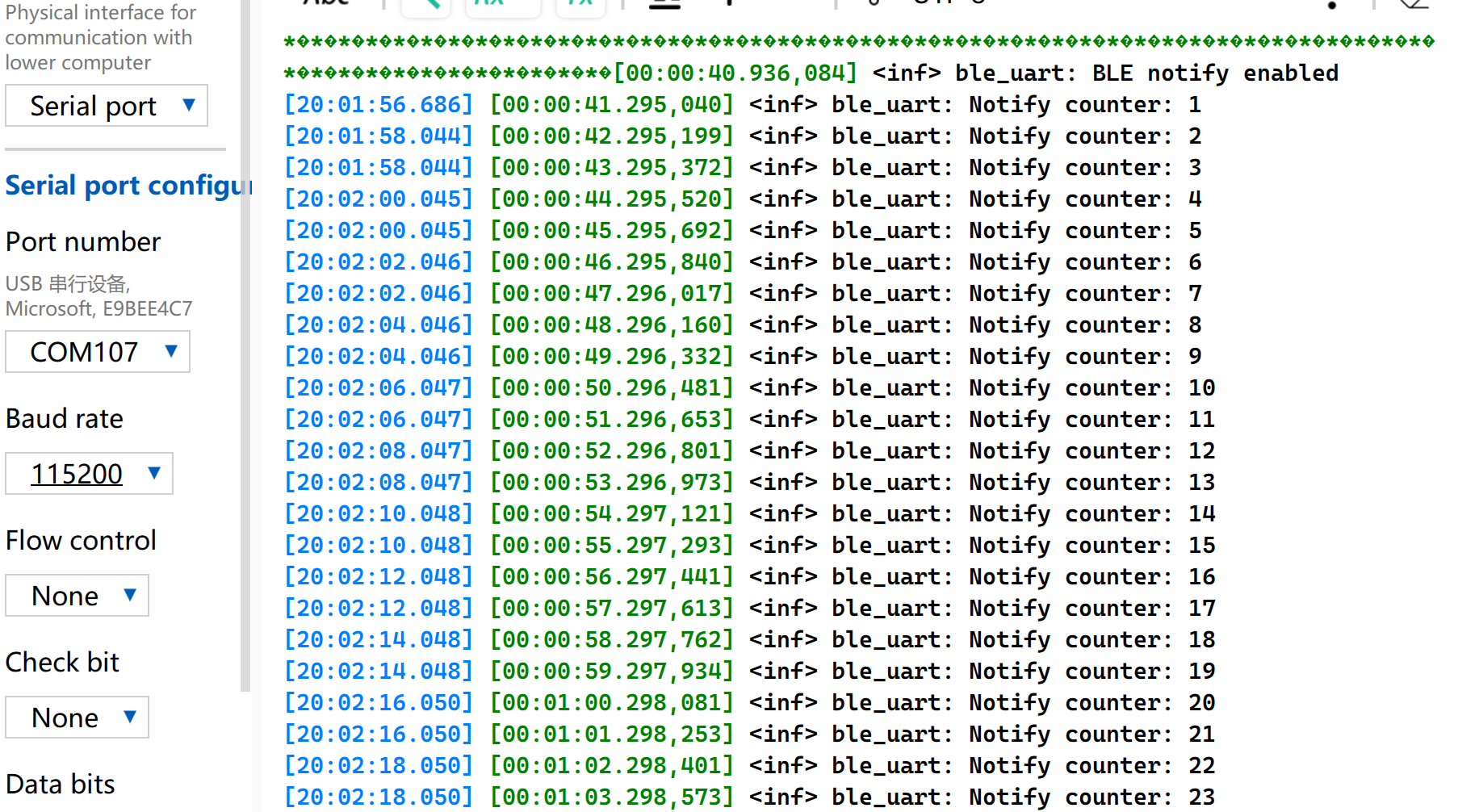

• シリアルポートログを開くと、Notify の有効状態と現在のカウンタ値が出力されます。

4. データを送信して、受信データの転送効果を確認します。

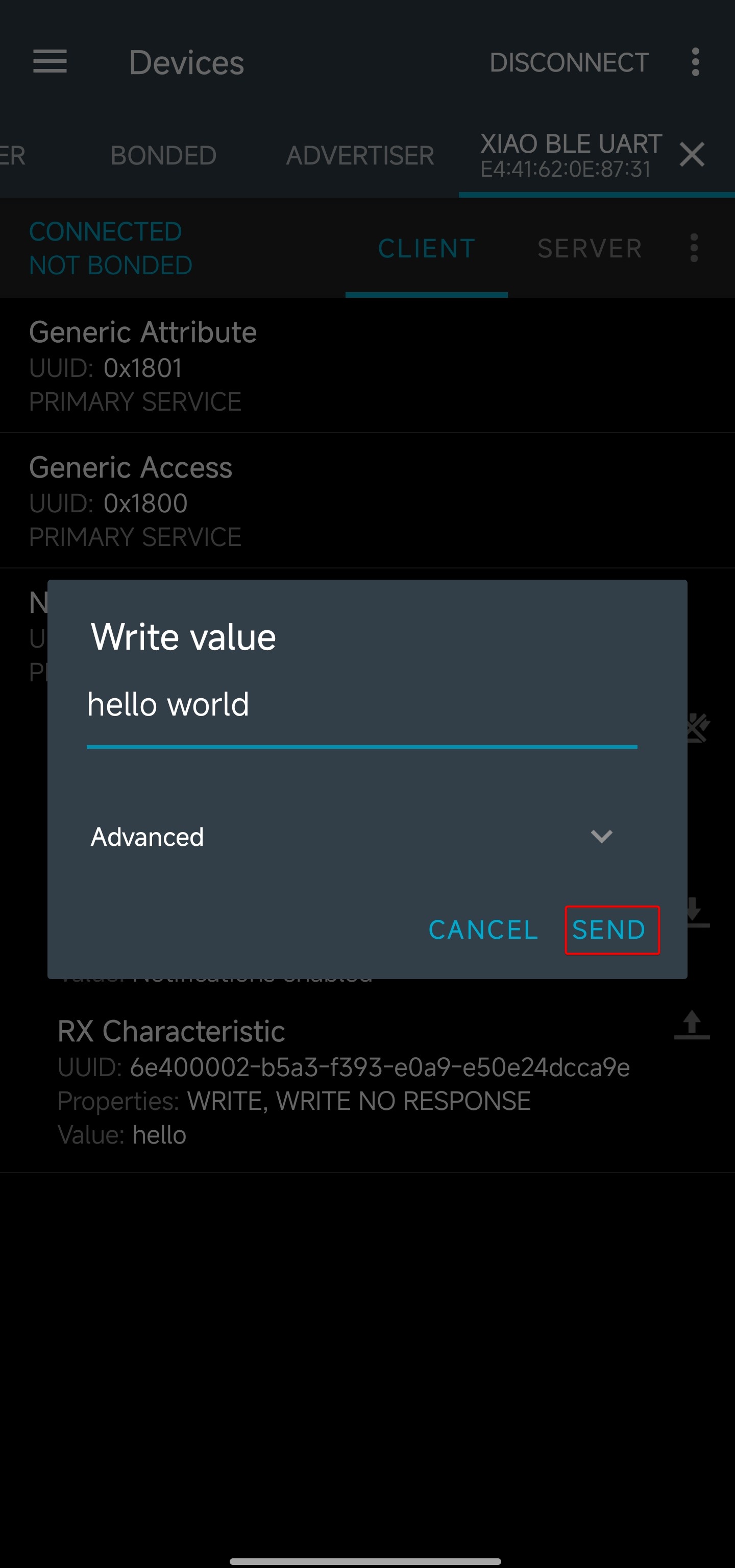

• RX Characteristic を展開し、Write ボタンをクリックして、hello World などの文字列を入力し、XIAO nRF54LM20A Sense に送信します。同時に、転送された文字列は TX Characteristic を介して受信できます。

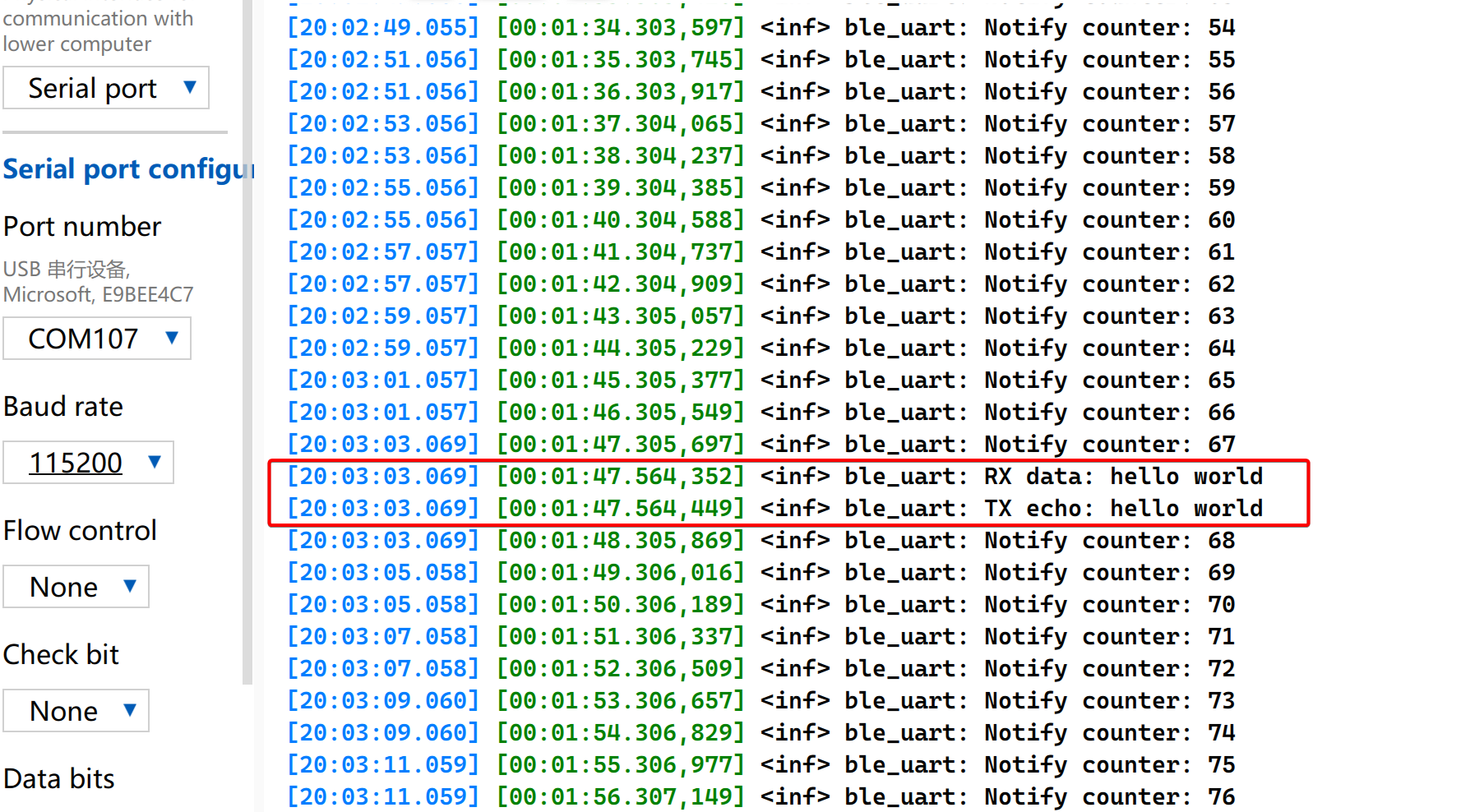

• シリアルポートアシスタントを開くと、受信および送信されたデータが出力されます。

このセクションでは、BLE Notify 購読メカニズムの基本的な理解と、データ受信および転送メカニズムについて学びます。特定のシナリオでは、Bluetooth 接続とセンサーによるトリガー制御を組み合わせることで、デバイスをオフラインで使用可能なカスタムコントローラとして機能させることができます。

BLE センサー

このセクションでは、XIAO nRF54LM20A Sense 上で BLE ベースの IMU モーションデータをリアルタイムに報告する機能を実装します。プログラム起動後、デバイスは自動的に BLE アドバタイジングを有効にします。ユーザーはスマートフォンの nRF Connect からデバイスに接続し、Notify を購読することで、リアルタイムの X/Y/Z 加速度データを受信できます。合成加速度が設定したしきい値を超えるとオンボード LED が点灯し、しきい値を下回ると消灯することで、基本的な動作検知と視覚的なインジケータを実現します。

ヒント

XIAO nRF54LM20A シリーズには LSM6DS3TR-C 6 軸センサーが搭載されています。詳しくは XIAO nRF54LM20A Sense の内蔵センサーの使用方法 を参照してください。

ソフトウェア

1. app.overlay で関連するデバイスツリー設定を有効にします。

/*
 * BLE Sensor overlay for XIAO nRF54LM20A.
 *
 * Enables nPM1300 PMIC LDO1 (imu_vdd) at 3.3V for IMU power,
 * and marks IMU for deferred initialization so the application
 * can enable power before the sensor driver probes.
 *
 * nRF54LM20A does not have rfsw_pwr / vbat_pwr regulators.
 *
 * BLE: The board DTS sets zephyr,bt-hci = &bt_hci_sdc (Nordic SDC),
 * but SDC is not available in the PlatformIO SDK. We keep the node
 * label (so the chosen reference stays valid) but change its
 * compatible string to the Zephyr open-source split LL driver.
 */

&pmic_i2c {
	sda-gpios = <&gpio1 18 GPIO_ACTIVE_HIGH>;
	scl-gpios = <&gpio1 17 GPIO_ACTIVE_HIGH>;
	status = "okay";
};

&pwm20 {
	status = "disabled";
};

&green_led {
	gpios = <&gpio1 24 GPIO_ACTIVE_LOW>;
};

&pmic {
	regulators {
		imu_vdd: LDO1 {
			regulator-min-microvolt = <3300000>;
			regulator-max-microvolt = <3300000>;
			regulator-boot-on;
		};
	};
};

&lsm6ds3tr_c {
	wakeup-source;
	zephyr,deferred-init;
};

/* Replace SDC compatible with Zephyr open-source split LL */
&bt_hci_sdc {
	compatible = "zephyr,bt-hci-ll-sw-split";
};

2. IMU 設定を有効にし、Bluetooth デバイス名を XIAO-IMU に設定します。

# Standard output
CONFIG_STDOUT_CONSOLE=y
CONFIG_CBPRINTF_FP_SUPPORT=y

# Logging
CONFIG_LOG=y
CONFIG_LOG_BACKEND_UART=y
CONFIG_LOG_DEFAULT_LEVEL=3

# I2C and Sensor drivers
CONFIG_I2C=y
CONFIG_SENSOR=y
CONFIG_LSM6DSL=y
CONFIG_LSM6DSL_ACCEL_ODR=1
CONFIG_MFD=y

# Regulator support (nPM1300 on nrf54lm20a)
CONFIG_REGULATOR=y

# GPIO for LED
CONFIG_GPIO=y

# BLE
CONFIG_BT=y
CONFIG_BT_PERIPHERAL=y
CONFIG_BT_DEVICE_NAME="XIAO-IMU"
CONFIG_BT_DEVICE_APPEARANCE=0
CONFIG_BT_MAX_CONN=1
CONFIG_BT_MAX_PAIRED=1
CONFIG_BT_LL_SW_SPLIT=y

# BLE buffer configuration for reliable notify
CONFIG_BT_BUF_ACL_TX_COUNT=5

# Increased stack sizes for BLE + sensor processing
CONFIG_MAIN_STACK_SIZE=4096
CONFIG_SYSTEM_WORKQUEUE_STACK_SIZE=2048

# Enable Zephyr Power Management
CONFIG_PM=y
CONFIG_PM_DEVICE=y

3. main.c に IMU 読み取りロジックと Notify 購読メカニズムを書き込みます。

main.c

#include <stdio.h>
#include <math.h>
#include <zephyr/kernel.h>
#include <zephyr/device.h>
#include <zephyr/drivers/gpio.h>
#include <zephyr/drivers/sensor.h>
#include <zephyr/drivers/regulator.h>
#include <zephyr/logging/log.h>

#include <zephyr/bluetooth/bluetooth.h>
#include <zephyr/bluetooth/gatt.h>
#include <zephyr/bluetooth/hci.h>
#include <zephyr/bluetooth/uuid.h>

LOG_MODULE_REGISTER(ble_imu, LOG_LEVEL_INF);

/*===========================================================================*/
/* Device Definitions                                                        */
/*===========================================================================*/

#define IMU_NODE DT_ALIAS(imu0)

static const struct gpio_dt_spec led = GPIO_DT_SPEC_GET(DT_NODELABEL(green_led), gpios);

/*===========================================================================*/
/* Configurable Parameters                                                    */
/*===========================================================================*/

/* Motion threshold in m/s^2 - acceleration vector magnitude */
#define MOTION_THRESHOLD  12.0f

/* BLE notify interval in milliseconds */
#define NOTIFY_INTERVAL_MS 100

/*===========================================================================*/
/* nRF54LM20A IMU Power Management                                           */
/*===========================================================================*/

#if defined(DT_N_NODELABEL_power_en)
static const struct device *const power_en_dev =
	DEVICE_DT_GET(DT_NODELABEL(power_en));
#endif

#if defined(DT_N_NODELABEL_imu_vdd)
static const struct device *const imu_vdd_dev =
	DEVICE_DT_GET(DT_NODELABEL(imu_vdd));
#endif

static int enable_imu_power(void)
{
#if defined(DT_N_NODELABEL_power_en) || defined(DT_N_NODELABEL_imu_vdd)
	int ret;
#endif

#if defined(DT_N_NODELABEL_power_en)
	if (!device_is_ready(power_en_dev)) {
		LOG_ERR("power_en regulator is not ready");
		return -ENODEV;
	}
	ret = regulator_enable(power_en_dev);
	if (ret < 0 && ret != -EALREADY) {
		LOG_ERR("Failed to enable power_en: %d", ret);
		return ret;
	}
#endif

#if defined(DT_N_NODELABEL_imu_vdd)
	if (!device_is_ready(imu_vdd_dev)) {
		LOG_ERR("imu_vdd regulator is not ready");
		return -ENODEV;
	}
	ret = regulator_enable(imu_vdd_dev);
	if (ret < 0 && ret != -EALREADY) {
		LOG_ERR("Failed to enable imu_vdd: %d", ret);
		return ret;
	}
#endif

#if defined(DT_N_NODELABEL_power_en) || defined(DT_N_NODELABEL_imu_vdd)
	k_sleep(K_MSEC(20));
#endif

	return 0;
}

/*===========================================================================*/
/* BLE GATT Service: IMU Acceleration Data                                   */
/*===========================================================================*/

/* Custom 128-bit UUIDs for the IMU service and data characteristic */
#define BT_UUID_IMU_SERVICE_VAL \
	BT_UUID_128_ENCODE(0x00000001, 0x1234, 0x5678, 0x9abc, 0xdef012345678)
#define BT_UUID_IMU_DATA_VAL \
	BT_UUID_128_ENCODE(0x00000002, 0x1234, 0x5678, 0x9abc, 0xdef012345678)

static struct bt_uuid_128 imu_svc_uuid = BT_UUID_INIT_128(
	BT_UUID_IMU_SERVICE_VAL);
static struct bt_uuid_128 imu_data_uuid = BT_UUID_INIT_128(
	BT_UUID_IMU_DATA_VAL);

static bool notify_enabled;
static struct bt_conn *current_conn;

static void imu_data_ccc_cfg_changed(const struct bt_gatt_attr *attr,
				     uint16_t value)
{
	notify_enabled = (value & BT_GATT_CCC_NOTIFY);
	LOG_INF("Notify %s", notify_enabled ? "enabled" : "disabled");
}

/* CCC user data — defined separately to avoid GCC 8.x compound literal issues */
static struct bt_gatt_ccc_managed_user_data imu_ccc_data =
	BT_GATT_CCC_MANAGED_USER_DATA_INIT(imu_data_ccc_cfg_changed, NULL, NULL);

/* GATT Service definition — auto-registered via iterable section */
BT_GATT_SERVICE_DEFINE(imu_svc,
	BT_GATT_PRIMARY_SERVICE(&imu_svc_uuid),
	BT_GATT_CHARACTERISTIC(&imu_data_uuid.uuid,
		BT_GATT_CHRC_NOTIFY,
		BT_GATT_PERM_NONE,
		NULL, NULL, NULL),
	BT_GATT_CCC_MANAGED(&imu_ccc_data,
		BT_GATT_PERM_READ | BT_GATT_PERM_WRITE),
);

/*===========================================================================*/
/* BLE Connection Callbacks                                                  */
/*===========================================================================*/

static void connected(struct bt_conn *conn, uint8_t err)
{
	if (err) {
		LOG_ERR("Connection failed (err %u)", err);
		return;
	}
	current_conn = bt_conn_ref(conn);
	LOG_INF("Device connected");
}

static void disconnected(struct bt_conn *conn, uint8_t reason)
{
	if (current_conn) {
		bt_conn_unref(current_conn);
		current_conn = NULL;
	}
	notify_enabled = false;
	LOG_INF("Device disconnected (reason %u)", reason);
}

BT_CONN_CB_DEFINE(conn_callbacks) = {
	.connected = connected,
	.disconnected = disconnected,
};

/*===========================================================================*/
/* BLE Initialization                                                        */
/*===========================================================================*/

static int ble_init(void)
{
	int ret;

	ret = bt_enable(NULL);
	if (ret) {
		LOG_ERR("BLE init failed (err %d)", ret);
		return ret;
	}
	LOG_INF("BLE initialized");

	ret = bt_le_adv_start(BT_LE_ADV_CONN_NAME, NULL, 0, NULL, 0);
	if (ret) {
		LOG_ERR("BLE advertising start failed (err %d)", ret);
		return ret;
	}
	LOG_INF("BLE advertising started");

	return 0;
}

/*===========================================================================*/
/* IMU Data Reading                                                          */
/*===========================================================================*/

static float sv_to_float(const struct sensor_value *val)
{
	return (float)val->val1 + (float)val->val2 / 1000000.0f;
}

static int imu_read_accel(const struct device *dev,
			  float *x, float *y, float *z)
{
	struct sensor_value sv_x, sv_y, sv_z;
	int ret;

	ret = sensor_sample_fetch(dev);
	if (ret) {
		LOG_ERR("IMU sample fetch failed: %d", ret);
		return ret;
	}

	sensor_channel_get(dev, SENSOR_CHAN_ACCEL_X, &sv_x);
	sensor_channel_get(dev, SENSOR_CHAN_ACCEL_Y, &sv_y);
	sensor_channel_get(dev, SENSOR_CHAN_ACCEL_Z, &sv_z);

	*x = sv_to_float(&sv_x);
	*y = sv_to_float(&sv_y);
	*z = sv_to_float(&sv_z);

	return 0;
}

static float compute_accel_magnitude(float x, float y, float z)
{
	return sqrtf(x * x + y * y + z * z);
}

/*===========================================================================*/
/* LED Control                                                               */
/*===========================================================================*/

static void led_set(bool on)
{
	static bool current_state;

	if (on == current_state) {
		return;
	}
	current_state = on;
	gpio_pin_set_dt(&led, on ? 1 : 0);
	LOG_INF("LED %s", on ? "ON" : "OFF");
}

/*===========================================================================*/
/* BLE Notify                                                                */
/*===========================================================================*/

static int ble_send_imu_data(float x, float y, float z)
{
	char buf[64];
	int len;
	int ret;

	if (!notify_enabled || !current_conn) {
		return -EAGAIN;
	}

	len = snprintf(buf, sizeof(buf), "X:%.1f Y:%.1f Z:%.1f",
		       (double)x, (double)y, (double)z);
	if (len < 0 || len >= (int)sizeof(buf)) {
		LOG_ERR("Notify payload formatting failed");
		return -ENOMEM;
	}

	ret = bt_gatt_notify(NULL, &imu_svc.attrs[1], buf, len);
	if (ret && ret != -EAGAIN) {
		LOG_ERR("BLE notify failed: %d", ret);
	}
	return ret;
}

/*===========================================================================*/
/* Main                                                                      */
/*===========================================================================*/

int main(void)
{
	const struct device *imu_dev = DEVICE_DT_GET(IMU_NODE);
	float accel_x, accel_y, accel_z;
	float magnitude;
	bool motion_active = false;
	int ret;

	/* LED initialization */
	if (!gpio_is_ready_dt(&led)) {
		LOG_ERR("LED device not found");
		return 0;
	}
	gpio_pin_configure_dt(&led, GPIO_OUTPUT_INACTIVE);

	LOG_INF("XIAO nRF54LM20A BLE + IMU Sensor starting...");

	/* LED blink on startup */
	gpio_pin_set_dt(&led, 1);
	k_sleep(K_MSEC(250));
	gpio_pin_set_dt(&led, 0);

	/* Enable IMU power (regulators on nRF54LM20A) */
	ret = enable_imu_power();
	if (ret < 0) {
		LOG_ERR("Failed to enable IMU power: %d", ret);
		return 0;
	}

	/* Initialize IMU (deferred-init on nRF54LM20A) */
	if (!device_is_ready(imu_dev)) {
		ret = device_init(imu_dev);
		if (ret < 0 && ret != -EALREADY) {
			LOG_ERR("Failed to init IMU device: %d", ret);
			return 0;
		}
	}

	if (!device_is_ready(imu_dev)) {
		LOG_ERR("IMU device not ready");
		return 0;
	}
	LOG_INF("IMU sensor initialized: %s", imu_dev->name);

	/* Initialize BLE */
	ret = ble_init();
	if (ret < 0) {
		LOG_ERR("Failed to initialize BLE: %d", ret);
		return 0;
	}

	LOG_INF("Setup complete. Starting IMU + BLE notify loop.");
	LOG_INF("Motion threshold: %.1f m/s^2",
		(double)MOTION_THRESHOLD);
	LOG_INF("Notify interval: %d ms", NOTIFY_INTERVAL_MS);

	/* Main loop: read IMU, check motion, control LED, send notify */
	while (1) {
		ret = imu_read_accel(imu_dev, &accel_x, &accel_y, &accel_z);
		if (ret) {
			LOG_ERR("IMU read failed. Error code: %d", ret);
			k_sleep(K_MSEC(NOTIFY_INTERVAL_MS));
			continue;
		}

		magnitude = compute_accel_magnitude(accel_x, accel_y, accel_z);

		LOG_INF("IMU X=%.2f Y=%.2f Z=%.2f",
			(double)accel_x, (double)accel_y, (double)accel_z);

		/* Motion threshold detection */
		if (!motion_active && magnitude > MOTION_THRESHOLD) {
			motion_active = true;
			led_set(true);
			LOG_INF("Motion threshold triggered (mag=%.2f)",
				(double)magnitude);
		} else if (motion_active && magnitude <= MOTION_THRESHOLD) {
			motion_active = false;
			led_set(false);
			LOG_INF("Motion below threshold (mag=%.2f)",
				(double)magnitude);
		}

		/* Send IMU data via BLE notify if subscribed */
		ret = ble_send_imu_data(accel_x, accel_y, accel_z);
		if (ret && ret != -EAGAIN) {
			LOG_ERR("BLE send failed: %d", ret);
		}

		k_sleep(K_MSEC(NOTIFY_INTERVAL_MS));
	}

	return 0;
}

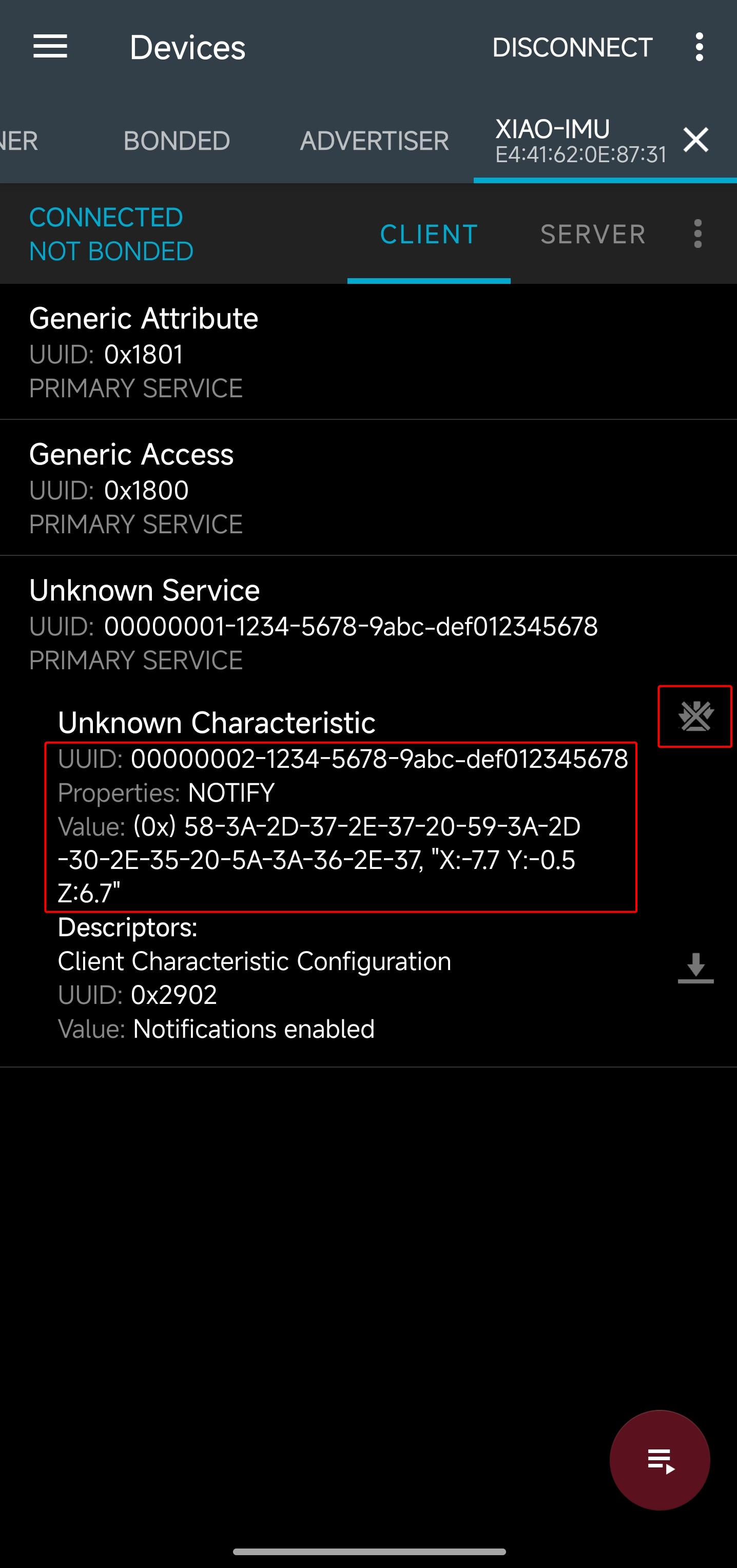

結果

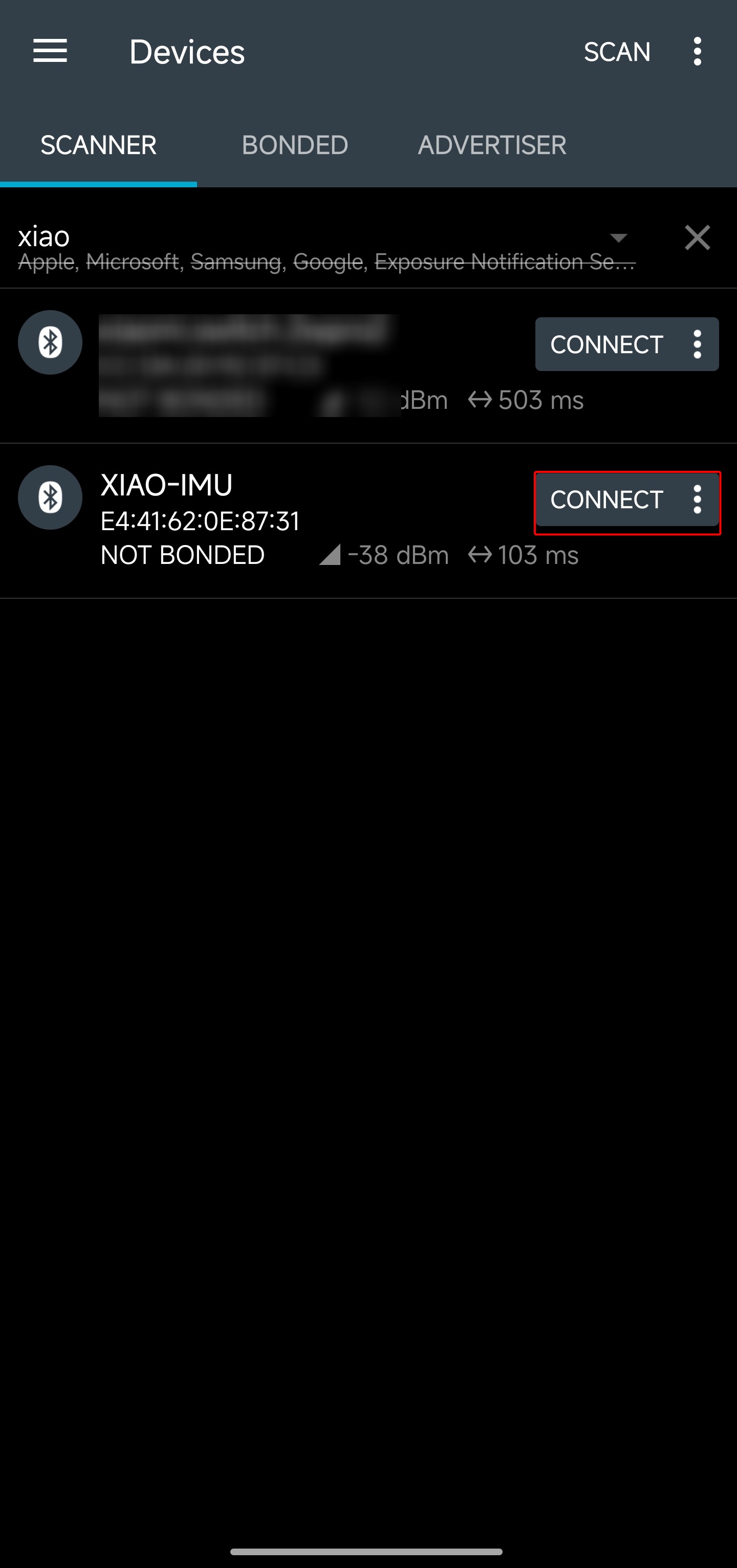

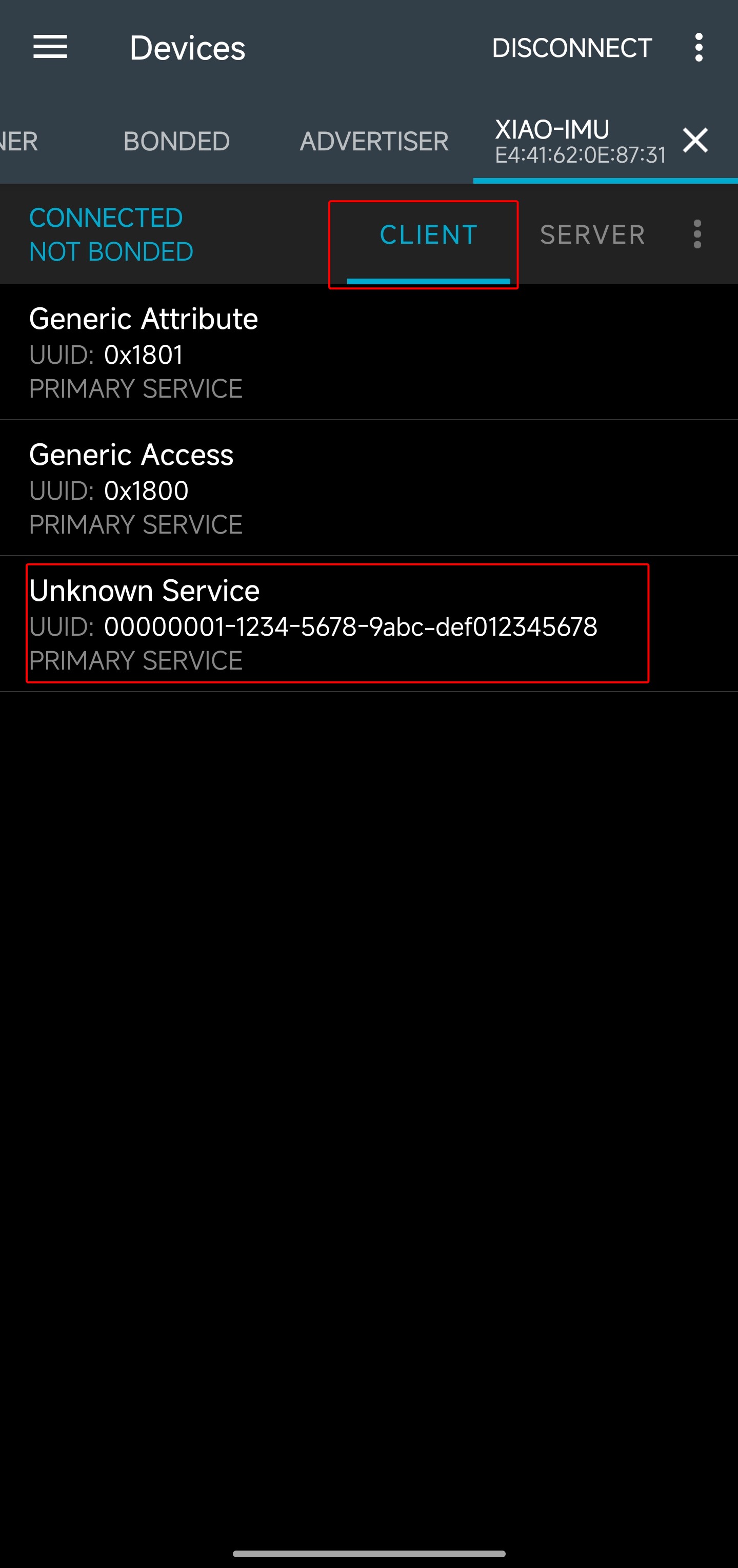

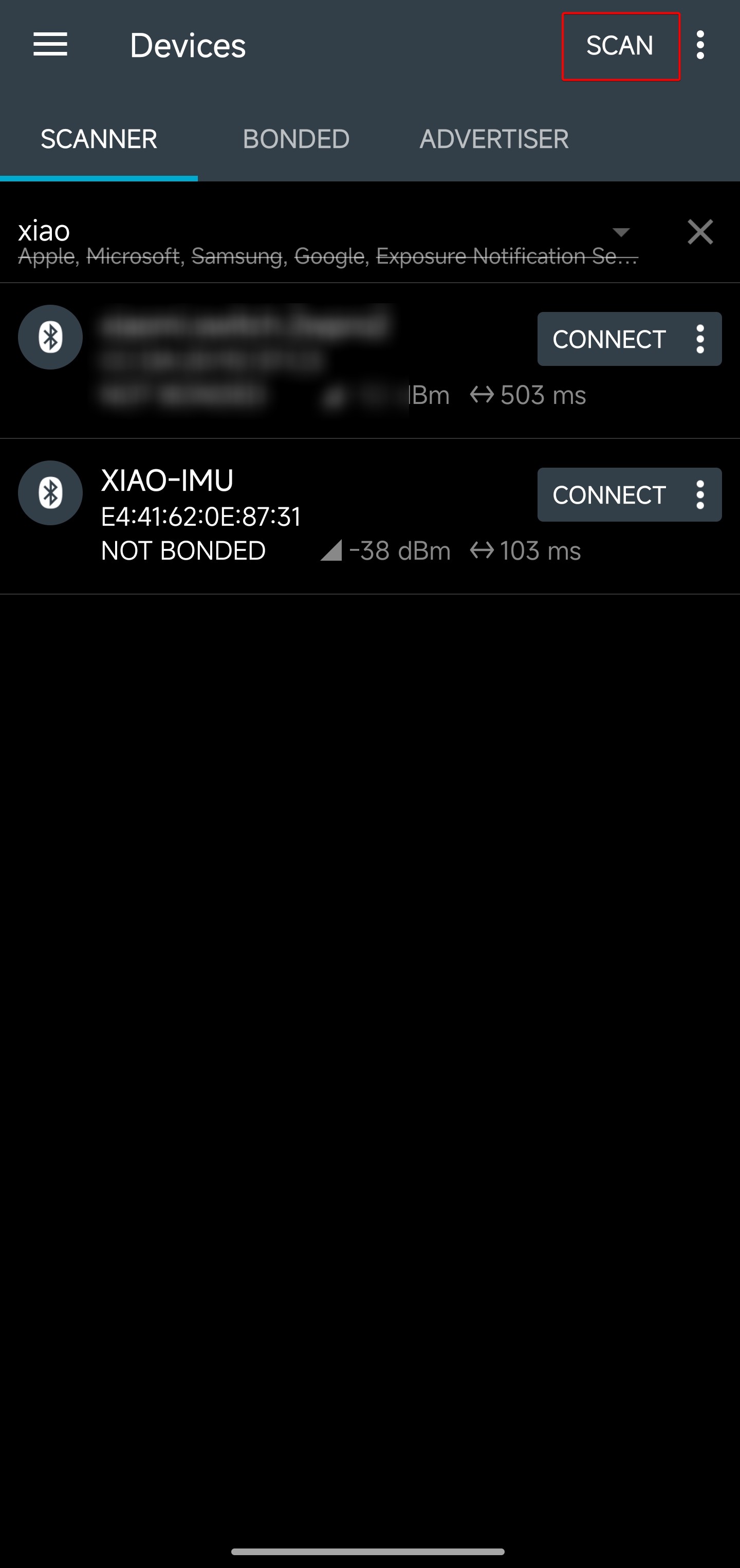

1. ファームウェアを書き込んだ後、BLE デバイスをスキャンして検出するために nRF Connect アプリをインストールします。

同時に、主要なモバイルアプリストアで nRF Connect アプリを検索してダウンロードすることもでき、スマートフォンから Bluetooth デバイスの検索と接続が可能になります。

• Android: nRF Connect
• IOS: nRF Connect

2. ソフトウェアを起動したら、Bluetooth デバイス XIAO BLE IMU をスキャンし、以下の手順に従って接続します。

3. nRF Connect の Notify 購読メカニズムを通じて、XIAO nRF54LM20A Sense から IMU データを購読・受信します。

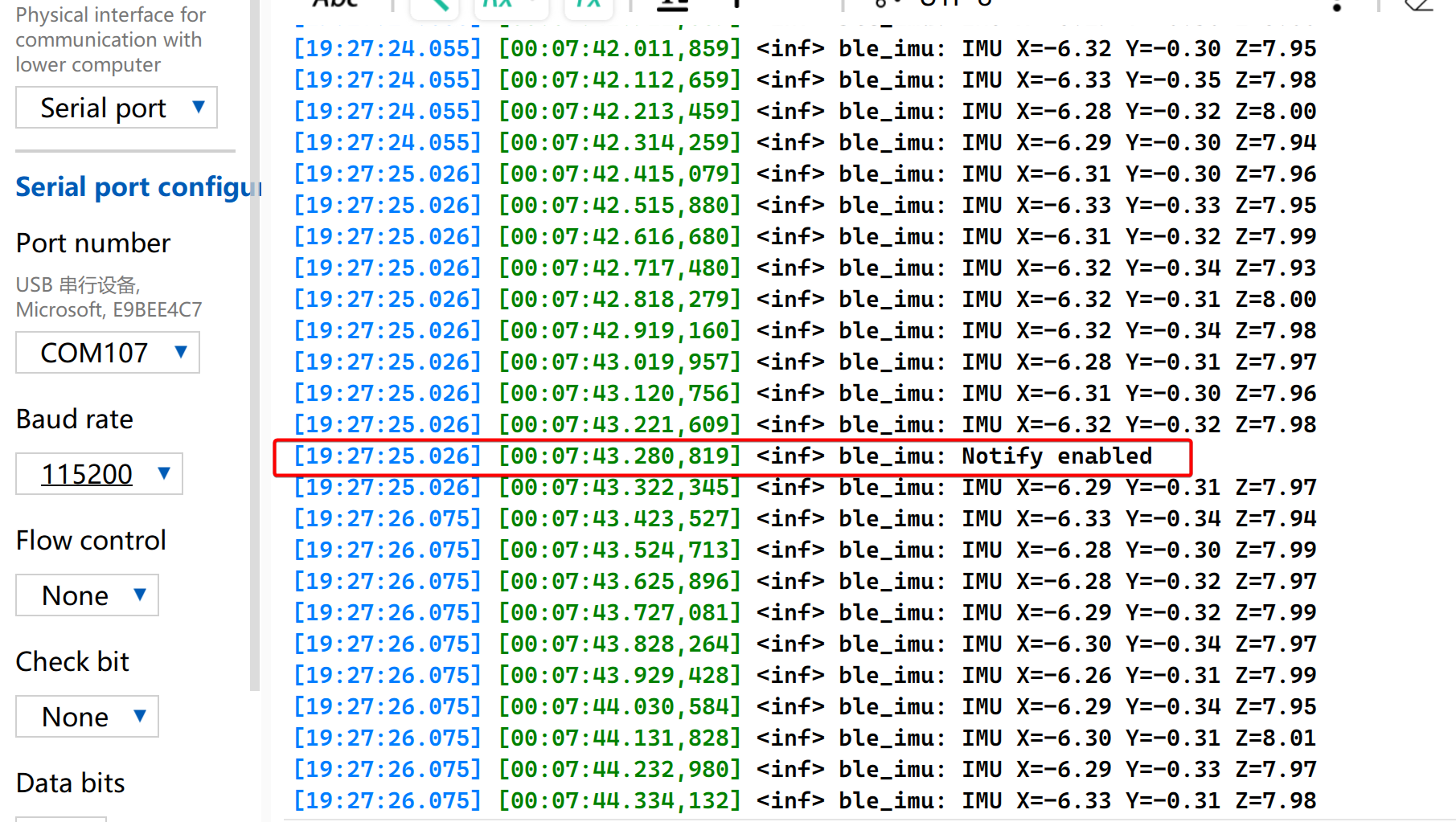

• シリアルポートツールを開き、データ形式を確認して、購読が有効になっていることを確認します。

4. XIAO nRF54LM20A Sense を振って、しきい値アラームメカニズムをトリガーします。

• しきい値アラーム値はマクロ定義によって変更できます。地球上の標準重力加速度の静止時のデフォルト値は 9.8 m/s² です。

/* Motion threshold in m/s^2 - acceleration vector magnitude */
#define MOTION_THRESHOLD  12.0f

まとめ

上記の例を通して、XIAO nRF54LM20A における BLE アプリケーションについてしっかりと理解することができます。ぜひ独自のクリエイティブなプロジェクトを設計し、その成果を共有してください。

技術サポート & 製品ディスカッション

弊社製品をお選びいただきありがとうございます。私たちは、製品をできるだけスムーズにご利用いただけるよう、さまざまなサポートを提供しています。お好みやニーズに応じて選べる、複数のコミュニケーションチャネルをご用意しています。
