XIAO STM32C5 CANFD の使用

今すぐ入手 🖱️

CAN バスの概要

CAN（Controller Area Network）は、1983 年に Bosch によって開発が始まり、1986 年に公開されたシリアル通信バスです。当初は車載電子機器向けに設計されましたが、現在では産業オートメーション、ロボット、医療機器、組み込みシステムなどで広く使用されています。

CAN のデータリンク層と高速物理層は、ISO 11898 シリーズの規格によって定義されています。OSI 参照モデルの観点から見ると、CAN は主に次の 2 つの層を規定しています。

• 物理層：配線、電気信号、ビットタイミング、トランシーバの接続を定義します。
• データリンク層：フレーム形式、バス仲裁、エラー検出、フォールトコンファインメントを定義します。

CAN の主な特徴は次のとおりです。

1. マルチマスタ通信：バスがアイドル状態のとき、専用マスタによるポーリングに依存せず、任意のノードが送信を試みることができます。
2. メッセージベースのブロードキャスト：フレームは送信元および宛先アドレスではなくメッセージ ID を運びます。各ノードはフィルタを用いて、どのメッセージを受信するかを判断します。
3. 非破壊型仲裁：複数のノードが同時に送信を開始した場合、最上位ビットからビットごとに ID を比較します。最初に異なるビットで、優勢な 0 が劣勢な 1 を上書きし、数値的に小さい ID を持つフレームに高い優先度が与えられます。仲裁に負けたノードは、勝者のフレームを破壊することなく送信を停止します。
4. 堅牢なエラー処理：CAN コントローラはビットエラー、スタッフィングエラー、CRC エラー、フォーマットエラー、ACK エラーを検出できます。エラーカウンタと自動再送機能により、通信の信頼性が向上します。
5. 低コストな配線と部品：高速 CAN では通常、1 本のツイストペア、各ノードに 1 個のトランシーバ、およびバス両端に 1 個ずつの終端抵抗だけで済みます。

CAN の物理信号

高速 CAN では通常、CAN_H と CAN_L からなるツイストペアが使用されます。レシーバは、2 本の信号線間の差動電圧からバスの状態を判断します。

V_diff = V(CAN_H) - V(CAN_L)

• 劣勢ビット 1：CAN_H と CAN_L はほぼ同じ電圧レベルとなり、差動電圧は 0 V 付近になります。一般的な 5 V 高速 CAN トランシーバでは、両線とも通常 2.5 V 付近になります。
• 優勢ビット 0：CAN_H の電圧が上昇し、CAN_L の電圧が低下します。一般的な 5 V 高速 CAN トランシーバでは、典型的なレベルはそれぞれ約 3.5 V と 1.5 V であり、差動電圧は約 2 V になります。

これらは代表的な電圧値です。実際の値は、トランシーバ、電源電圧、バス負荷、コモンモード電圧によって異なります。規定された動作範囲については、トランシーバのデータシートを参照してください。

CAN バスでは、優勢な 0 が劣勢な 1 よりも優先されます。この特性により、非破壊型のビット単位仲裁が可能となり、受信ノードは ACK スロットで優勢ビットを送信することで、フレームを正しく受信したことを確認できます。

クラシック CAN データフレーム

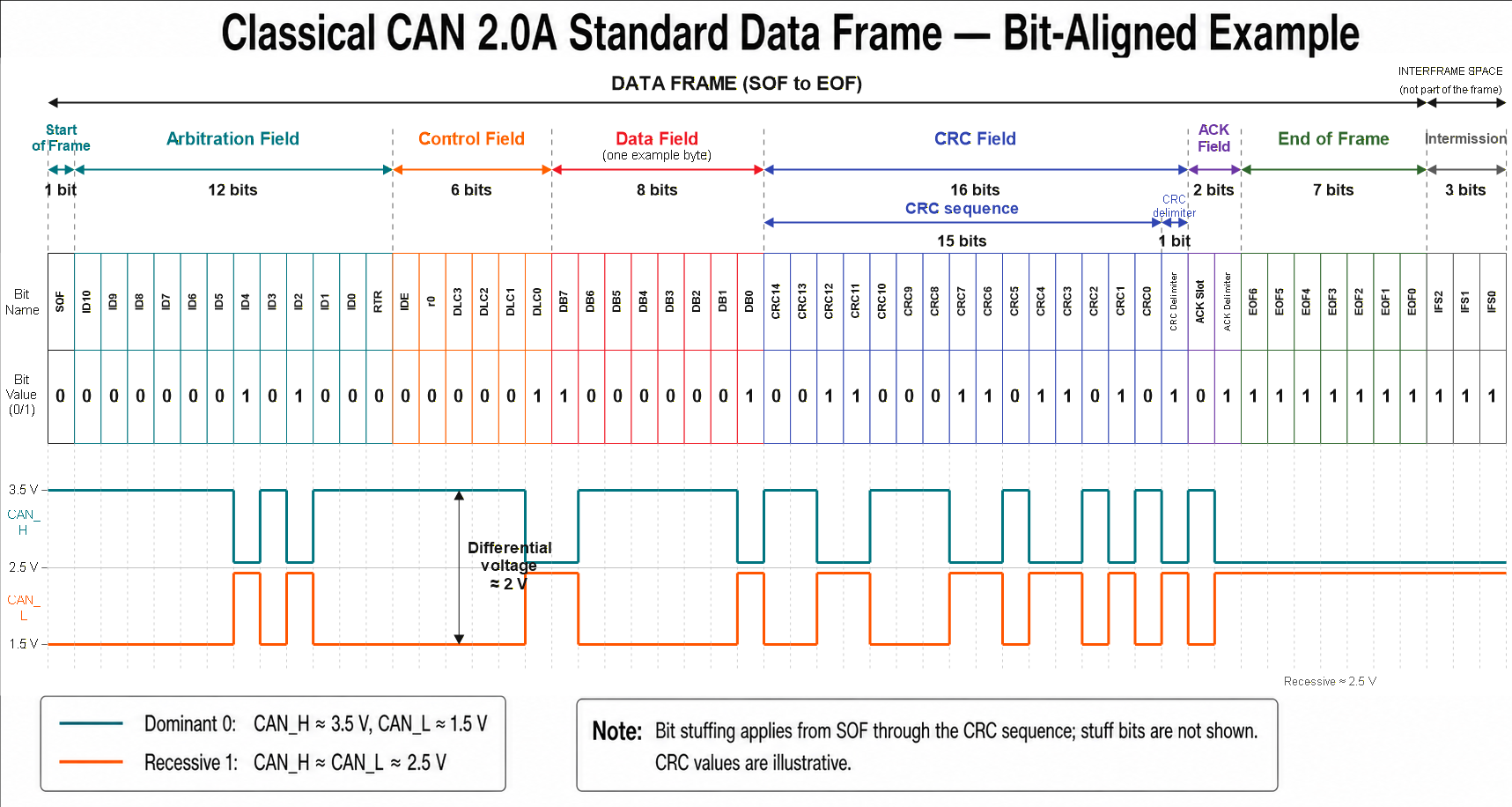

次の Classical CAN 2.0A データフレームを例として使用します。ID は 0x00A、DLC は 1、データは 0x81、CRC-15/CAN は 0x18DA です。フィールド名、論理ビット、および CAN_H/CAN_L の波形は列ごとに整列しています。

• データフレームのフィールド

フィールド	長さ	説明
SOF	1 ビット	フレームの開始を示し、ノードを同期させる優勢な 0。
Identifier	11 ビット	メッセージを識別し、その仲裁優先度を決定します。
RTR	1 ビット	データフレームでは優勢な 0、リモートフレームでは劣勢な 1。
IDE	1 ビット	標準フレームでは優勢な 0、拡張フレームでは劣勢な 1。
r0	1 ビット	優勢な 0 として送信される予約ビット。
DLC	4 ビット	0 から 8 の値は、0 ～ 8 バイトのペイロード長を指定します。Classical CAN では、9 から 15 の値も 8 バイトのペイロードを表します。
Data	0–8 バイト	DLC で指定されたペイロードを格納します。
CRC sequence	15 ビット	受信ノードが伝送エラーを検出できるようにします。
CRC delimiter	1 ビット	劣勢な 1 に固定されています。
ACK slot	1 ビット	送信側は劣勢な 1 を送信し、エラーなくフレームを受信したノードはそれを優勢な 0 で上書きします。
ACK delimiter	1 ビット	劣勢な 1 に固定されています。
EOF	7 ビット	7 連続する劣勢ビットがフレームの終わりを示します。
Intermission	3 ビット	フレームに続く 3 ビットの劣勢ビットで、フレーム自体ではなくインタフレームスペースの一部です。

CAN フレームが送信される仕組み

1. 送信ノードは、バスがアイドル状態であることを検出した後、SOF ビットでフレームを開始します。
2. 複数のノードが同時に送信を開始した場合、仲裁フィールド中にビットごとにバス状態を比較します。劣勢な 1 を送信しながら優勢な 0 を検出したノードは、仲裁に負けて送信を停止します。
3. 勝ったノードは制御フィールドとデータフィールドの送信を続けます。受信ノードは ID によってフレームをフィルタし、DLC からペイロード長を判断します。
4. 受信ノードはスタッフィングビットを除去し、CRC を検証します。フレーム形式と CRC が有効であれば、ACK スロットで優勢な 0 を送信します。
5. 送信ノードは ACK を検出すると送信を完了します。ACK が検出されない場合、ACK エラーを報告し、通常はコントローラの設定に従って再送を試みます。

ビットスタッフィング

SOF から CRC シーケンスの終わりまで、送信側は同じ論理値が 5 ビット連続した後に、補数のスタッフィングビットを 1 ビット挿入します。受信側はこれらのスタッフィングビットを自動的に除去します。

ビットスタッフィングは、同期のための信号エッジを提供し、エラー検出を支援します。スタッフィングビットはどのフレームフィールドにも属さず、DLC や規定されたフィールド長にも含まれません。そのため、実際の伝送時間はビットレート、ペイロード長、および挿入されたスタッフィングビットの数に依存します。

CAN FD の概要

Classical CAN は最大 8 バイトのペイロードと最大 1 Mbit/s の公称ビットレートをサポートします。より大きなデータ転送をサポートするため、Bosch は 2012 年に CAN FD（CAN with Flexible Data-rate）を導入しました。

主な改良点は次のとおりです。

• フレームあたりの最大ペイロードを 8 バイト から 64 バイト に拡張。
• BRS ビットを使用してデータフェーズ中により高いビットレートへ切り替え、ACK フィールドの前に公称ビットレートへ戻します。
• ペイロード長に応じて 17 ビットまたは 21 ビットの CRC シーケンスを使用し、新しい DLC とペイロード長のマッピングを導入。
• 仲裁フェーズでは、Classical CAN のメッセージ ID とビット単位仲裁メカニズムを維持。

達成可能な CAN FD のデータフェーズビットレートは、コントローラ、トランシーバ、クロック精度、ケーブル長、ノード数、ネットワークトポロジに依存します。一般的なデータフェーズビットレートには 2 Mbit/s、5 Mbit/s など、さらに高い値も含まれます。

PlatformIO で CAN FD を使用する

XIAO STM32C5 は、オンボードトランシーバと終端抵抗を備えた CAN FD インターフェースを提供しており、CAN_H と CAN_L を介して直接接続できます。

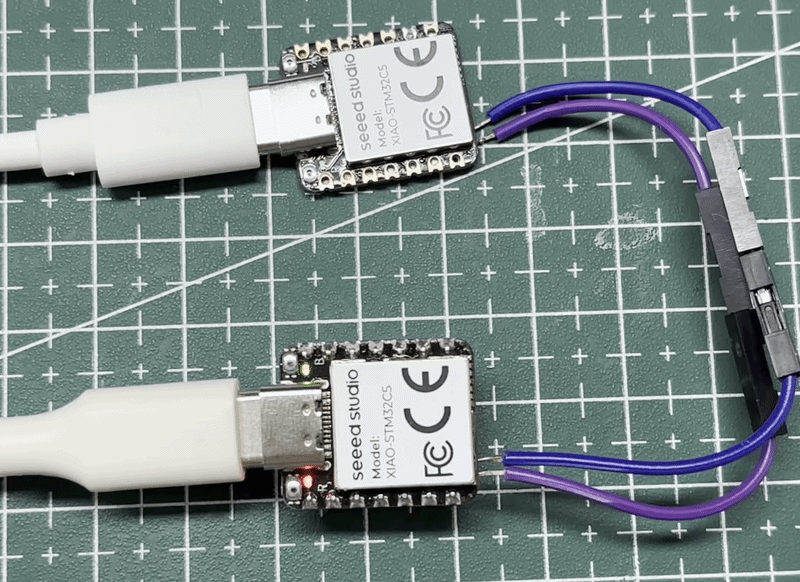

この例では、PlatformIO と Zephyr フレームワーク、および 2 枚の XIAO STM32C5 ボードを使用します。

• ボード A は CAN FD フレームを送信します。
• ボード B はフレームを受信して処理し、受信データに応じてオンボードのユーザー LED を制御します。

注記

この例では PlatformIO を使用します。PlatformIO に不慣れな場合は、XIAO STM32C5 用 PlatformIO 入門を参照してください。

1. CAN ペリフェラルのハードウェアピンリソースを確認します。

XIAO STM32C5 は 2 つの CAN FD インターフェースを提供します。1 つはロジックレベルの TX および RX 信号を出力し、外部 CAN トランシーバに接続できます。もう 1 つはオンボードの TCAN3403-Q1 CAN FD トランシーバに接続されており、CAN_H と CAN_L を介してバスへ直接アクセスできます。

オンボードの CAN FD 回路には、切り離し可能な 120 Ω 終端抵抗が含まれています。ボードがバスのいずれかの端にある場合は終端抵抗を有効にし、ボードが中間ノードである場合、またはバスの XIAO 側にすでに別の 120 Ω 抵抗が取り付けられている場合は、終端抵抗を切り離してください。トランシーバは、CAN 通信が不要なときに消費電力を削減するスタンバイモードもサポートします。

背面の CAN_H および CAN_L パッドはそのまま使用できます。ただし、丸形パッドを使用する場合は、独立した CAN 変換チップと整合する終端抵抗を使用する必要があります。

2. app.overlay devicetree ファイルを修正します。XIAO STM32C5 では、canfd2 ノードが使用されます。CAN 送信/受信ピンは FDCAN2_RX‑PB5 と FDCAN2_TX‑PB13 で、CAN_STB‑PB14 です。対応する devicetree のエイリアスノードは fdcan2_rx_pb5、fdcan2_tx_pb13、can_phy0 です。

/* FDCAN2, transceiver standby, and USB CDC are configured by the board DTS. */

3. 設定ファイルを修正し、fdcan2 に関する設定を追加します。

# CAN FD: 500 kbit/s arbitration and 2 Mbit/s data phases.
CONFIG_CAN=y
CONFIG_CAN_FD_MODE=y
CONFIG_CAN_DEFAULT_BITRATE=500000
CONFIG_CAN_DEFAULT_BITRATE_DATA=2000000

# Keep application status output enabled; the board routes it to USB CDC.
CONFIG_PRINTK=y

4. main.c プログラムを作成します。この例では 2 枚の XIAO STM32C5 ボードを使用します。ボード A は送信機として動作し、CAN プロトコルデータを送信します。ボード B は受信機として動作し、CAN メッセージを受信して解析し、その後オンボード LED を点灯させます。

CANFD 送信プログラム

/*
 * XIAO STM32C5 CAN FD sender (board A)
 *
 * Sends one 16-byte CAN FD frame with standard ID 0x123 over FDCAN2
 * every second. BRS uses 500 kbit/s for arbitration and 2 Mbit/s for
 * the data phase. Transmission status is printed through USB CDC ACM.
 */
#include <zephyr/device.h>
#include <zephyr/devicetree.h>
#include <zephyr/drivers/can.h>
#include <zephyr/kernel.h>

#include <stdint.h>

#define CAN_NODE DT_CHOSEN(zephyr_canbus)
#define CAN_ID 0x123U
#define CAN_DATA_LENGTH 16U
#define CAN_DATA_DLC 10U
#define SEND_PERIOD_MS 1000

static const struct device *const can_dev = DEVICE_DT_GET(CAN_NODE);

/* Encode multibyte fields explicitly as little-endian wire data. */
static void put_u16_le(uint8_t *dst, uint16_t value)
{
 dst[0] = (uint8_t)value;
 dst[1] = (uint8_t)(value >> 8);
}

static void put_u32_le(uint8_t *dst, uint32_t value)
{
 dst[0] = (uint8_t)value;
 dst[1] = (uint8_t)(value >> 8);
 dst[2] = (uint8_t)(value >> 16);
 dst[3] = (uint8_t)(value >> 24);
}

static uint8_t payload_checksum(const uint8_t *data)
{
 uint8_t checksum = 0U;

 for (size_t i = 0U; i < CAN_DATA_LENGTH - 1U; i++) {
  checksum ^= data[i];
 }

 return checksum;
}

/*
 * 16-byte application payload:
 *   [0..3]   sequence number (uint32, little-endian)
 *   [4..7]   sender uptime in milliseconds (uint32, little-endian)
 *   [8..9]   example measurement A (int16, little-endian)
 *   [10..11] example measurement B (int16, little-endian)
 *   [12]     state value cycling from 0 to 3
 *   [13..14] fixed markers 0x5A and 0xA5
 *   [15]     XOR checksum of bytes 0 through 14
 */
static void build_frame(struct can_frame *frame, uint32_t sequence)
{
 int16_t measurement_a = (int16_t)(250 + (sequence % 50U));
 int16_t measurement_b = (int16_t)(-100 + (sequence % 20U));

 *frame = (struct can_frame) {
  .id = CAN_ID,
  .dlc = CAN_DATA_DLC,
  /* FDF selects CAN FD; BRS enables the faster data phase. */
  .flags = CAN_FRAME_FDF | CAN_FRAME_BRS,
 };

 put_u32_le(&frame->data[0], sequence);
 put_u32_le(&frame->data[4], k_uptime_get_32());
 put_u16_le(&frame->data[8], (uint16_t)measurement_a);
 put_u16_le(&frame->data[10], (uint16_t)measurement_b);
 frame->data[12] = (uint8_t)(sequence & 0x03U);
 frame->data[13] = 0x5AU;
 frame->data[14] = 0xA5U;
 frame->data[15] = payload_checksum(frame->data);
}

int main(void)
{
 uint32_t sequence = 0U;
 int ret;

 if (!device_is_ready(can_dev)) {
  printk("FDCAN2 device is not ready\r\n");
  return 0;
 }

 /* The controller mode must be selected before the controller starts. */
 ret = can_set_mode(can_dev, CAN_MODE_FD);
 if (ret != 0) {
  printk("Failed to enable CAN FD mode: %d\r\n", ret);
  return 0;
 }

 ret = can_start(can_dev);
 if (ret != 0) {
  printk("Failed to start FDCAN2: %d\r\n", ret);
  return 0;
 }

 printk("FDCAN2 sender started: ID=0x%03x, 500 kbit/s + 2 Mbit/s data\r\n",
        CAN_ID);

 while (true) {
  struct can_frame frame;

  build_frame(&frame, sequence);
  /* A NULL callback makes this synchronous, with a 100 ms timeout. */
  ret = can_send(can_dev, &frame, K_MSEC(100), NULL, NULL);
  if (ret == 0) {
   printk("TX sequence=%u time=%u ms state=%u\r\n",
          sequence, k_uptime_get_32(), frame.data[12]);
   sequence++;
  } else {
   printk("FDCAN2 send failed: %d\r\n", ret);
  }

  k_msleep(SEND_PERIOD_MS);
 }

 return 0;
}

CAN 受信プログラム

/*
 * XIAO STM32C5 CAN FD receiver (board B)
 *
 * FDCAN2 accepts standard ID 0x123, decodes the 16-byte application
 * payload, and prints it through USB CDC ACM. A valid frame lights the
 * onboard LED for 100 ms. With no traffic, the LED stays off and a
 * timeout warning is printed once per second.
 */
#include <zephyr/device.h>
#include <zephyr/devicetree.h>
#include <zephyr/drivers/can.h>
#include <zephyr/drivers/gpio.h>
#include <zephyr/kernel.h>

#include <stdint.h>

#define CAN_NODE DT_CHOSEN(zephyr_canbus)
#define CAN_ID 0x123U
#define CAN_DATA_LENGTH 16U
#define CAN_DATA_DLC 10U
#define LED_FLASH_MS 100
#define RX_POLL_MS 20
#define NO_RX_REPORT_MS 1000

static const struct device *const can_dev = DEVICE_DT_GET(CAN_NODE);
static const struct gpio_dt_spec led =
 GPIO_DT_SPEC_GET(DT_ALIAS(led0), gpios);

/* The driver posts frames from interrupt context; the main loop consumes them. */
CAN_MSGQ_DEFINE(rx_msgq, 10);

/* Decode multibyte fields using the sender's little-endian wire format. */
static uint16_t get_u16_le(const uint8_t *src)
{
 return (uint16_t)src[0] | ((uint16_t)src[1] << 8);
}

static uint32_t get_u32_le(const uint8_t *src)
{
 return (uint32_t)src[0] |
        ((uint32_t)src[1] << 8) |
        ((uint32_t)src[2] << 16) |
        ((uint32_t)src[3] << 24);
}

static uint8_t payload_checksum(const uint8_t *data)
{
 uint8_t checksum = 0U;

 for (size_t i = 0U; i < CAN_DATA_LENGTH - 1U; i++) {
  checksum ^= data[i];
 }

 return checksum;
}

/*
 * Print the raw payload and its decoded fields.
 * A true return value means the XOR checksum passed and permits an LED flash.
 */
static bool print_frame(const struct can_frame *frame)
{
 uint32_t sequence = get_u32_le(&frame->data[0]);
 uint32_t tx_time_ms = get_u32_le(&frame->data[4]);
 int16_t measurement_a = (int16_t)get_u16_le(&frame->data[8]);
 int16_t measurement_b = (int16_t)get_u16_le(&frame->data[10]);
 uint8_t state = frame->data[12];
 uint8_t received_checksum = frame->data[15];
 uint8_t calculated_checksum = payload_checksum(frame->data);

 printk("RX ID=0x%03x DLC=%u DATA=", frame->id, frame->dlc);
 for (size_t i = 0U; i < CAN_DATA_LENGTH; i++) {
  printk("%02x%s", frame->data[i],
         (i == CAN_DATA_LENGTH - 1U) ? "" : " ");
 }
 printk("\r\n");

 printk("PARSED sequence=%u tx_time=%u ms measurement_a=%d "
        "measurement_b=%d state=%u checksum=%s\r\n",
        sequence, tx_time_ms, measurement_a, measurement_b, state,
        received_checksum == calculated_checksum ? "OK" : "ERROR");

 return received_checksum == calculated_checksum;
}

int main(void)
{
 /* Match standard 11-bit ID 0x123; other IDs do not enter the queue. */
 const struct can_filter filter = {
  .id = CAN_ID,
  .mask = CAN_STD_ID_MASK,
  .flags = 0U,
 };
 int64_t led_off_time = 0;
 int64_t last_rx_time = k_uptime_get();
 int64_t last_no_rx_report_time = last_rx_time;
 int filter_id;
 int ret;

 if (!gpio_is_ready_dt(&led)) {
  printk("LED device is not ready\r\n");
  return 0;
 }

 /* GPIO_OUTPUT_INACTIVE honors devicetree polarity and starts with LED off. */
 ret = gpio_pin_configure_dt(&led, GPIO_OUTPUT_INACTIVE);
 if (ret != 0) {
  printk("Failed to configure LED: %d\r\n", ret);
  return 0;
 }

 if (!device_is_ready(can_dev)) {
  printk("FDCAN2 device is not ready\r\n");
  return 0;
 }

 /* Enable CAN FD mode before starting the controller. */
 ret = can_set_mode(can_dev, CAN_MODE_FD);
 if (ret != 0) {
  printk("Failed to enable CAN FD mode: %d\r\n", ret);
  return 0;
 }

 /* Queue matching frames so parsing and printing stay out of interrupt context. */
 filter_id = can_add_rx_filter_msgq(can_dev, &rx_msgq, &filter);
 if (filter_id < 0) {
  printk("Failed to add receive filter: %d\r\n", filter_id);
  return 0;
 }

 ret = can_start(can_dev);
 if (ret != 0) {
  printk("Failed to start FDCAN2: %d\r\n", ret);
  return 0;
 }

 printk("FDCAN2 receiver started: ID=0x%03x, output via USB CDC\r\n",
        CAN_ID);

 while (true) {
  struct can_frame frame;

  /*
   * Poll with a short timeout instead of blocking forever so the loop
   * can turn off the LED and report an absence of CAN traffic.
   */
  if (k_msgq_get(&rx_msgq, &frame, K_MSEC(RX_POLL_MS)) != 0) {
   int64_t now = k_uptime_get();

   if (led_off_time != 0 && now >= led_off_time) {
    (void)gpio_pin_set_dt(&led, 0);
    led_off_time = 0;
   }

   if ((now - last_rx_time) >= NO_RX_REPORT_MS &&
       (now - last_no_rx_report_time) >= NO_RX_REPORT_MS) {
    printk("WARN: no FDCAN2 data received for %lld ms\r\n",
           now - last_rx_time);
    last_no_rx_report_time = now;
   }
   continue;
  }

  last_rx_time = k_uptime_get();
  last_no_rx_report_time = last_rx_time;

  /* This example only decodes 16-byte CAN FD frames. */
  if ((frame.flags & CAN_FRAME_FDF) == 0U ||
      frame.dlc != CAN_DATA_DLC) {
   printk("Ignored non-matching frame: flags=0x%x dlc=%u\r\n",
          frame.flags, frame.dlc);
   (void)gpio_pin_set_dt(&led, 0);
   led_off_time = 0;
   continue;
  }

  if (print_frame(&frame)) {
   /* Logical GPIO levels automatically handle the active-low onboard LED. */
   (void)gpio_pin_set_dt(&led, 1);
   led_off_time = k_uptime_get() + LED_FLASH_MS;
  } else {
   (void)gpio_pin_set_dt(&led, 0);
   led_off_time = 0;
  }
 }

 return 0;
}

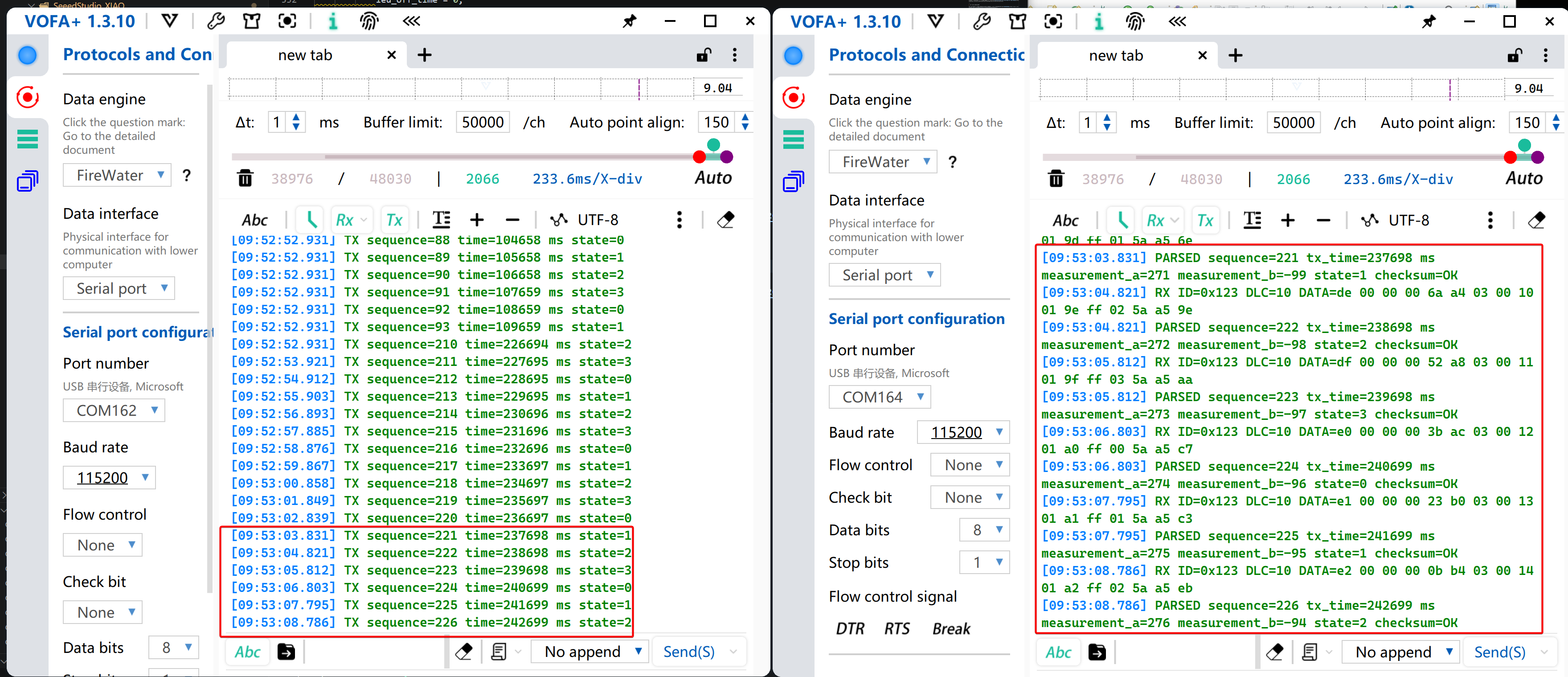

5. 結果は次の図のようになります。

• ボード A と B の間で CAN_H を CAN_H に、CAN_L を CAN_L に接続します。別々の電源を使用する場合は、グラウンドも接続します。ボード B はフレームを受信して検証した後、LED を点滅させます。

• シリアルモニタを使用して、送信および解析されたデータを確認します。

USB から CAN へのブリッジ

CAN ブリッジは、XIAO STM32C5 を USB‑CAN アダプタに変換します。PC と CAN/CAN‑FD バス間でメッセージを双方向に転送し、PC から制御コマンドを送信したり、デバイスの状態を監視したり、バスのトラフィックをログ記録したりできるようにします。代表的なユースケースとしては、ロボット関節モータのデバッグ、自動車 ECU および車載ネットワーク解析、産業用サーボや CAN センサの統合テスト、BMS 状態監視などがあります。ロボット開発を例にすると、PC は CAN ブリッジ経由で関節モータコントローラに有効化、位置、速度コマンドを送信しつつ、角度、電流、温度、フォルト情報を受信できます。

このチュートリアルでは、gs_usb と slcan の 2 つの実装を提供します。どちらも CAN 側の機能はほぼ同じですが、ホストボードとのデータ転送方式、対応プラットフォーム、CAN‑FD 対応の有無が主な違いです。

gs_usb と slcan の比較

gs_usb は USB‑CAN アダプタ用の通信プロトコルです。ボードは CAN メッセージを USB 経由で PC に転送します。Linux では、カーネル内の gs_usb ドライバがこれを can0 などの SocketCAN インターフェースとして直接登録します。CAN‑FD をサポートし、高スループットを実現するため、高速通信、バスモニタリング、自動テスト、Linux 環境での長期デバッグに適しています。

slcan は、CAN メッセージを Lawicel ASCII コマンドでカプセル化する通信方式です。本プロジェクトでは、ボードは USB CDC シリアルポートを介して PC と通信します。ボードは Windows では COM ポート、Linux では /dev/ttyACMx として認識されます。SavvyCAN、python‑can、slcand と連携して動作させることができます。この方式は、プロトコルがシンプルで、アクセスが柔軟であり、クロスプラットフォーム互換性にも優れています。

gs_usb を使う

このセクションでは、ビルド済みファームウェアを使用して機能をデモします。ソースコードは platform‑seeedboards リポジトリからダウンロードできます。

ヒント

• ボードにはオンボードの 120 Ω 終端抵抗があります。これが有効で、ボードがバスの端にある場合、その端には追加の抵抗は不要です。反対側の端にも終端があることを確認し、中間ノードとして使用する場合はオンボード抵抗を無効にしてください。
• このセクションは Ubuntu 22.04 LTS Linux ディストリビューションを前提としています。

• 📄[Firmware] CAN-Bridge-gsusb Firmware
• ソースコードについては GitHub のリンクを参照してください。

zephyr-can-bridge-gsusb

1. XIAO STM32C5 の Reset ボタンを 2 回押してブートローダーモードに入ります。ファームウェアファイルをダウンロードし、XIAOC5BOOT マスストレージドライブにコピーします。CAN‑FD の送受信性能をテストするには、2 枚の XIAO STM32C5 ボードにこのファームウェアを書き込んで検証します。

ヒント

配線については回路図を参照してください。Using CANFD With PlatformIO

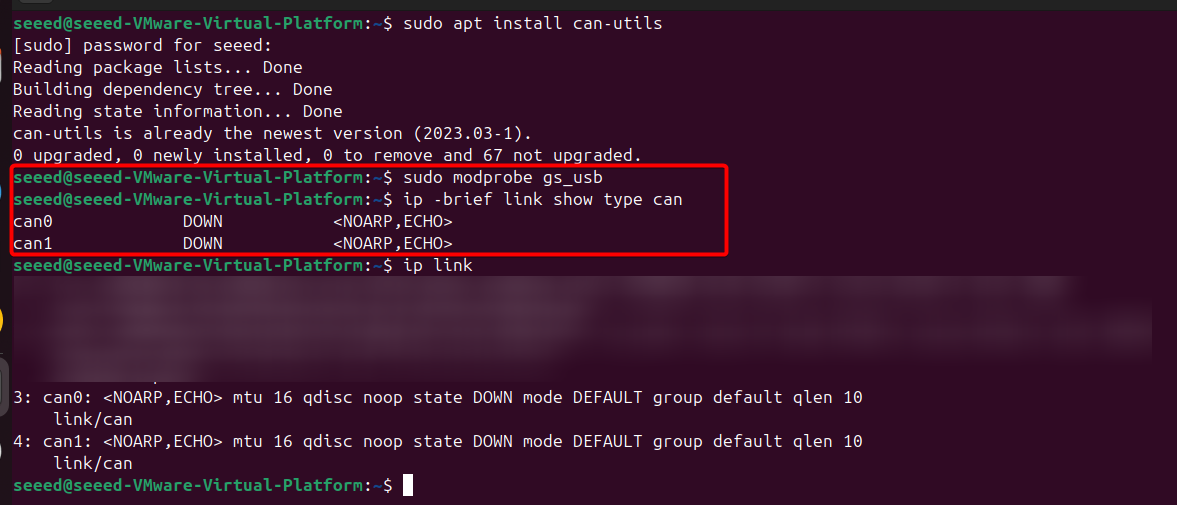

2. ボードを Linux ホストに接続し、ターミナルを開いて必要なソフトウェアパッケージをインストールします。その後、CAN デバイスが列挙され、通常は can0 と can1 が表示されます。

# Install can-utils
sudo apt update
sudo apt install can-utils

# Load gs_usb kernel module
sudo modprobe gs_usb
ip -brief link show type can

3. CAN インターフェースを設定します

# Bring up can0
sudo ip link set can0 down
sudo ip link set can0 type can bitrate 500000 dbitrate 2000000 fd on
sudo ip link set can0 up

# Bring up can1
sudo ip link set can1 down
sudo ip link set can1 type can bitrate 5000000 dbitrate 2000000 fd on
sudo ip link set can1 up

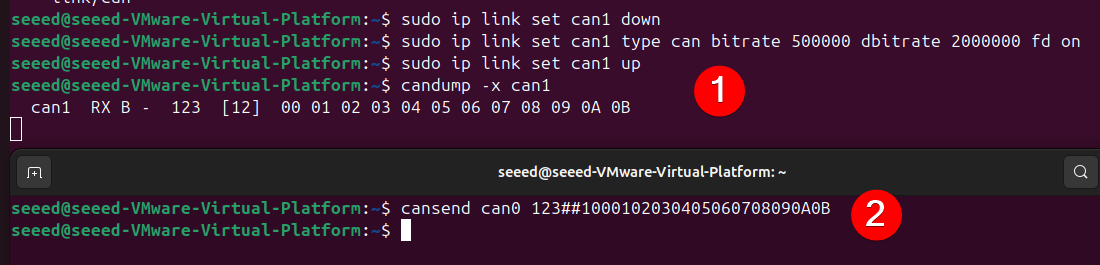

4. CAN‑FD トラフィックを送信してモニタします

• 別のターミナルを開き、can1 インターフェースでデータを受信します。

candump -x can1

• さらに別のターミナルで、can0 インターフェース経由で BRS を有効にした 12 バイトの CAN‑FD フレームを送信します。

cansend can0 123##1000102030405060708090A0B

5. スクリプトで検証する

• python‑can モジュールをインストールします

sudo apt update
sudo apt install python3-can

• 受信側で実行します

canfd_2m_test.py

# SPDX-License-Identifier: Apache-2.0
"""Send or receive CAN FD frames at 500 kbit/s nominal and 2 Mbit/s data."""

import argparse
import time

import can

NOMINAL_BITRATE = 500_000
DATA_BITRATE = 2_000_000


def open_bus(interface, channel, serial_number=None, loop_back=False):
    if interface == "socketcan":
        options = {
            "interface": "socketcan",
            "channel": channel,
            "fd": True,
        }
    else:
        try:
            candle_channel = int(channel)
        except ValueError:
            candle_channel = channel
        options = {
            "interface": "candle",
            "channel": candle_channel,
            "fd": True,
            "bitrate": NOMINAL_BITRATE,
            "data_bitrate": DATA_BITRATE,
            "loop_back": loop_back,
            "ignore_config": True,
        }
        if serial_number:
            options["serial_number"] = serial_number
    return can.Bus(**options)


def make_test_frames():
    payload_12 = bytes(range(12))
    payload_64 = bytes(range(64))
    return (
        can.Message(
            arbitration_id=0x200,
            is_extended_id=False,
            is_fd=True,
            bitrate_switch=True,
            data=payload_12,
        ),
        can.Message(
            arbitration_id=0x201,
            is_extended_id=False,
            is_fd=True,
            bitrate_switch=True,
            data=payload_64,
        ),
    )


def send_frames(bus, count, interval):
    frames = make_test_frames()

    acknowledged = 0
    for _ in range(count):
        for frame in frames:
            try:
                bus.send(frame, timeout=1.0)
                acknowledged += 1
                print(
                    f"TX ID={frame.arbitration_id:#05x} len={len(frame.data)} "
                    f"FD={frame.is_fd} BRS={frame.bitrate_switch}"
                )
            except can.CanError as error:
                print(f"TX failed for ID {frame.arbitration_id:#05x}: {error}")
            time.sleep(interval)

    print(f"Transmission complete: {acknowledged} CAN FD frames submitted")


def loopback_test(bus, count, interval):
    frames = make_test_frames()
    passed = 0
    expected = count * len(frames)

    for _ in range(count):
        for frame in frames:
            bus.send(frame, timeout=1.0)
            deadline = time.monotonic() + 1.0
            received = None

            while time.monotonic() < deadline:
                candidate = bus.recv(timeout=0.1)
                if candidate is None:
                    continue
                if (
                    candidate.arbitration_id == frame.arbitration_id
                    and candidate.is_fd
                    and candidate.bitrate_switch
                    and bytes(candidate.data) == bytes(frame.data)
                ):
                    received = candidate
                    break

            if received is None:
                print(
                    f"FAIL ID={frame.arbitration_id:#05x}: "
                    "no matching loopback frame"
                )
            else:
                passed += 1
                print(
                    f"PASS ID={received.arbitration_id:#05x} "
                    f"len={len(received.data)} FD={received.is_fd} "
                    f"BRS={received.bitrate_switch}"
                )
            time.sleep(interval)

    print(f"Loopback complete: {passed}/{expected} CAN FD frames passed")
    if passed != expected:
        raise RuntimeError("CAN FD loopback test failed")


def receive_frames(bus, duration):
    deadline = time.monotonic() + duration
    received = 0
    while time.monotonic() < deadline:
        frame = bus.recv(timeout=0.5)
        if frame is None:
            continue
        received += 1
        print(
            f"RX ID={frame.arbitration_id:#x} len={len(frame.data)} "
            f"FD={frame.is_fd} BRS={frame.bitrate_switch} "
            f"data={bytes(frame.data).hex().upper()}"
        )
    print(f"Reception complete: {received} frames")


def main():
    parser = argparse.ArgumentParser(
        description="XIAO STM32C5 gs_usb CAN FD 500k/2M test"
    )
    parser.add_argument("mode", choices=("send", "receive", "loopback"))
    parser.add_argument(
        "--interface",
        choices=("candle", "socketcan"),
        default="candle",
        help="candle uses direct USB; socketcan uses a Linux canX interface",
    )
    parser.add_argument(
        "--channel",
        default="0",
        help="candle channel number or SocketCAN interface name such as can0",
    )
    parser.add_argument("--serial-number", help="USB serial number for board selection")
    parser.add_argument("--count", type=int, default=10)
    parser.add_argument("--interval", type=float, default=0.1)
    parser.add_argument("--duration", type=float, default=10.0)
    args = parser.parse_args()

    print(
        f"Opening {args.interface} channel {args.channel}: "
        f"nominal={NOMINAL_BITRATE}, "
        f"data={DATA_BITRATE}, FD enabled, "
        f"loopback={args.mode == 'loopback'}"
    )
    bus = open_bus(
        args.interface,
        args.channel,
        args.serial_number,
        loop_back=args.mode == "loopback",
    )
    try:
        if args.mode == "send":
            send_frames(bus, args.count, args.interval)
        elif args.mode == "receive":
            receive_frames(bus, args.duration)
        else:
            loopback_test(bus, args.count, args.interval)
    finally:
        bus.shutdown()


if __name__ == "__main__":
    main()

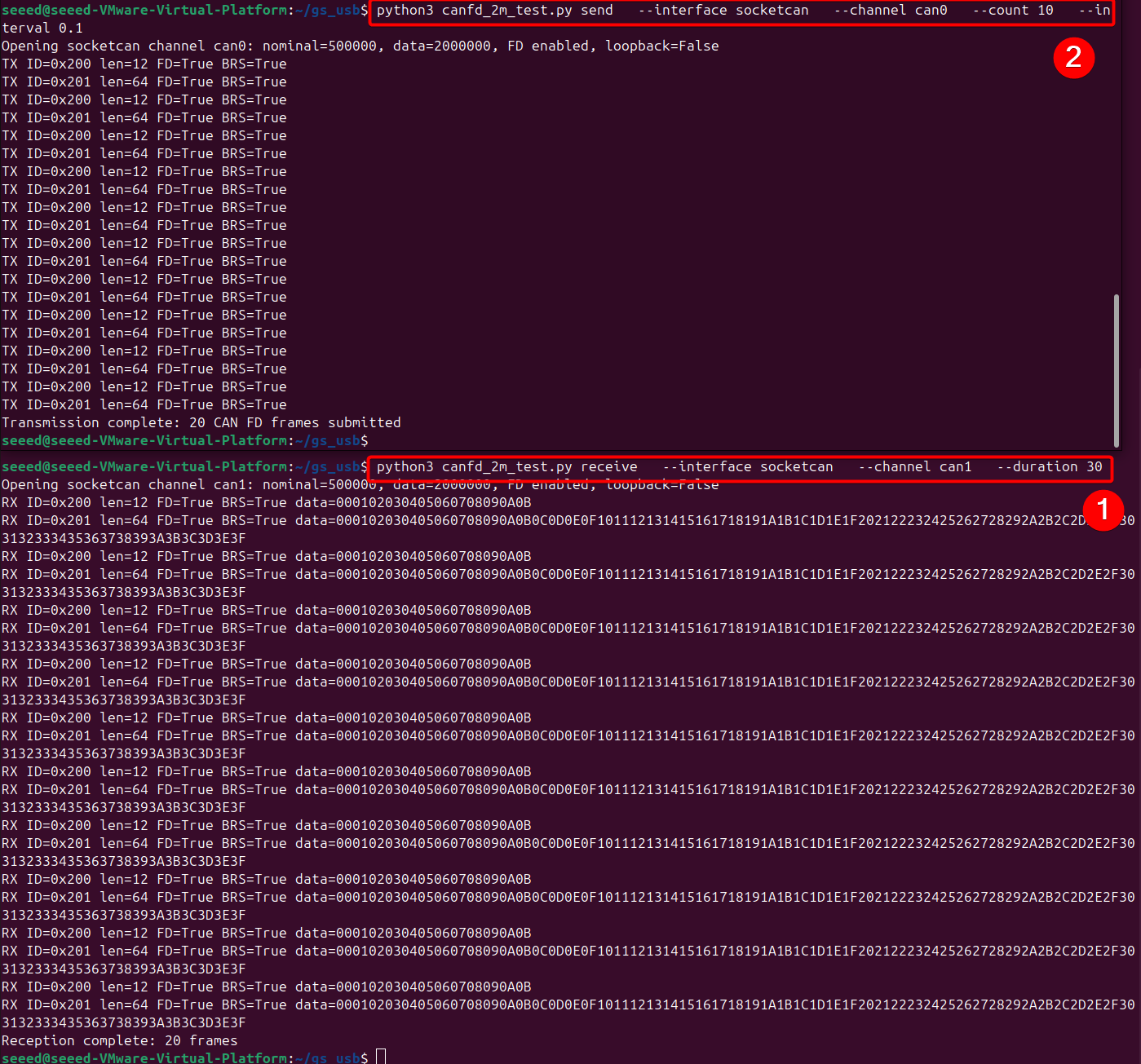

python3 canfd_2m_test.py receive \
  --interface socketcan \
  --channel can1 \
  --duration 30

• 送信側で実行します

python3 canfd_2m_test.py send \
  --interface socketcan \
  --channel can0 \
  --count 10 \
  --interval 0.1

slcan を使う

このセクションでは、ビルド済みファームウェアを使用した機能を紹介します。ソースコードは platform‑seeedboards リポジトリからダウンロードできます。

ヒント

• XIAO STM32C5 には 120 Ω の CAN 終端抵抗が標準で内蔵されており、デフォルトで有効になっているため、CAN_H と CAN_L パッド間に追加の抵抗をはんだ付けする必要はありません。2 枚の XIAO ボードを使用する場合、それぞれのボードに内蔵された抵抗がバスの両端を終端します。
• このセクションは Ubuntu 22.04 LTS Linux ディストリビューションを前提としています。

• 📄[Firmware] CAN-Bridge-slcan Firmware
• ソースコードについては GitHub のリンクを参照してください。

can-bridge-slcan

1. XIAO STM32C5 の Reset ボタンを 2 回押してブートローダーモードに入ります。ファームウェアファイルをダウンロードし、XIAOC5BOOT マスストレージドライブにコピーします。ファームウェアを書き込んだ 2 枚の XIAO STM32C5 ボード、または 1 枚の XIAO STM32C5 と別の slcan 対応受信デバイスを使用します。
2. ボードを Linux ホストに接続し、ターミナルを開きます。/dev/ttyACM*（通常は ttyACM0 と ttyACM1）の下にあるシリアルデバイスを確認します。

ls /dev/ttyACM*

3. SavvyCAN をインストールします。バージョン V220 以降をダウンロードし、SavvyCAN を介して接続を確立します。

SavvyCAN

ヒント

• Linux システムでは、使用前に libfuse2 パッケージが必要です。

sudo apt update
sudo apt install libfuse2

• この例では V220 リリースを使用します。Linux では以下のようにアプリケーションを実行します：

# For Linux
sudo chmod +x SavvyCAN-7c576c5-x86_64.AppImage
./SavvyCAN-7c576c5-x86_64.AppImage

# On Windows, directly launch the executable SavvyCAN.exe

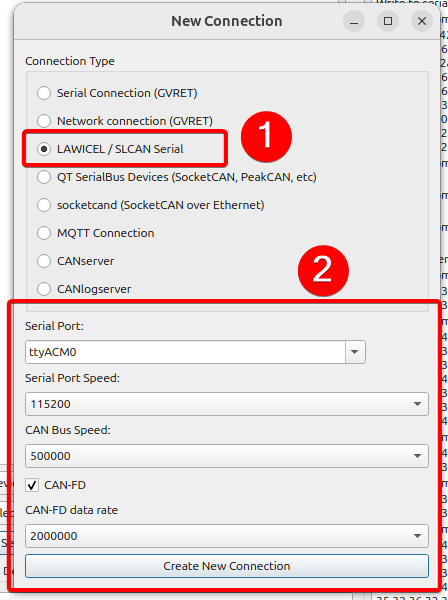

4. Connection → Open Connection Window に移動します。Add New Device Connection をクリックします。接続タイプを LAWICEL / SLCAN Serial に設定します。Serial Port として ttyACM0 を選択します。Serial Port Speed を 115200、CAN Bus Speed を 500000 bit/s に設定します。CAN‑FD を有効にし、CAN‑FD データレートを 2000000 bit/s に設定します。

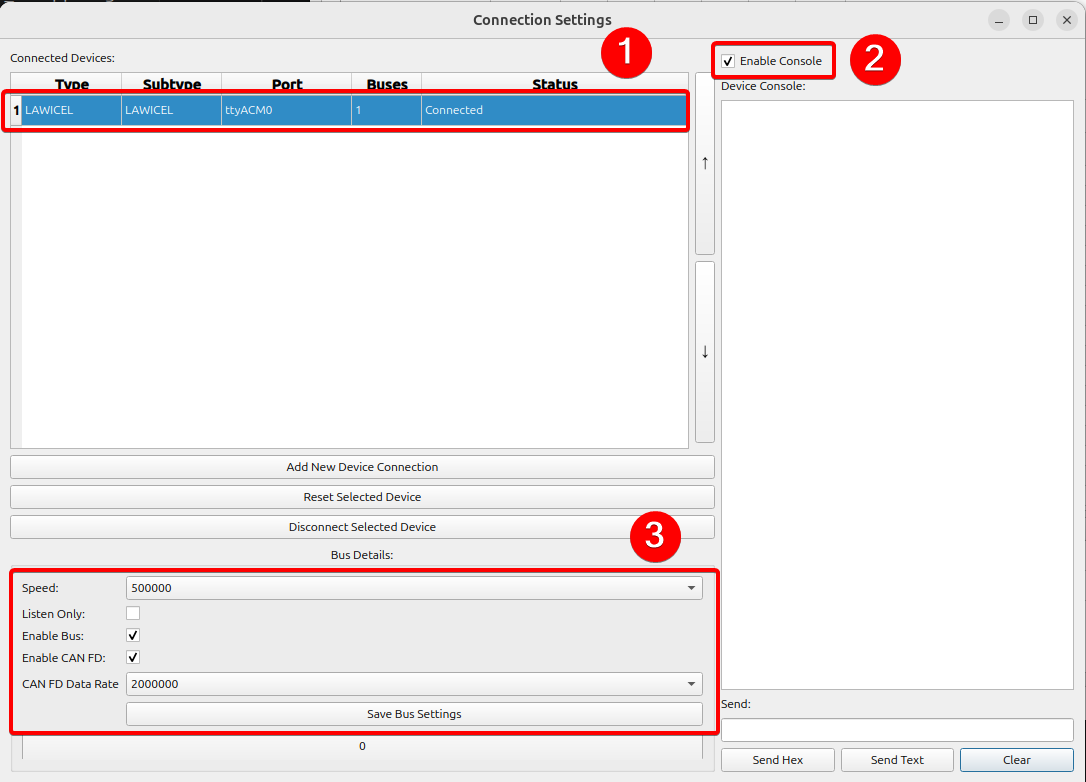

5. 設定後、接続ステータスに接続が成功したかどうかが表示されます。右上のコンソールを開いてログを確認し、パラメータが設定と一致していることを確認してから、設定を保存することを推奨します。

6. 新しいターミナルを開き、テストスクリプトを実行します。スクリプトは未使用の /dev/ttyACM* シリアルデバイスを自動的に検出し、CAN‑FD データを送信します。

python3 savvycan_fd_peer.py send

savvycan_fd_peer.py

# SPDX-License-Identifier: Apache-2.0
"""Send or receive SavvyCAN LAWICEL CAN FD frames with a second XIAO board."""

import argparse
import time

import serial
import serial.tools.list_ports

SEEED_VID = 0x2886
SERIAL_BAUD = 115200


def find_available_port(explicit_port=None):
    candidates = [explicit_port] if explicit_port else [
        port.device
        for port in serial.tools.list_ports.comports()
        if port.vid == SEEED_VID
    ]

    for device in candidates:
        try:
            connection = serial.Serial(device, SERIAL_BAUD, timeout=0.35)
            connection.dtr = True
            connection.rts = False
            time.sleep(0.4)
            connection.reset_input_buffer()
            return connection
        except (OSError, serial.SerialException) as error:
            print(f"Skipping {device}: {error}")

    raise RuntimeError(
        "No available Seeed CDC port. Close SavvyCAN on the peer port or "
        "specify the unused port with --port."
    )


def command(connection, text, response_wait=0.08):
    connection.reset_input_buffer()
    connection.write((text + "\r").encode("ascii"))
    connection.flush()
    time.sleep(response_wait)
    response = connection.read(256)
    if b"\x07" in response:
        raise RuntimeError(f"Firmware rejected command {text!r}: {response!r}")
    if b"\r" not in response:
        raise RuntimeError(f"No acknowledgement for {text!r}: {response!r}")
    return response


def open_can_fd(connection):
    command(connection, "C")
    command(connection, "S6")  # 500 kbit/s nominal bitrate
    command(connection, "Y2")  # 2 Mbit/s CAN FD data bitrate
    command(connection, "O")


def send_frames(connection, duration):
    frames = [
        "d2009000102030405060708090A0B",  # 12-byte standard FD, no BRS
        "b201F" + "".join(f"{value:02X}" for value in range(64)),
        "B001ABCDE9AABBCCDDEEFF001122334455",  # 12-byte extended FD with BRS
    ]
    deadline = time.monotonic() + duration
    sent = 0

    print("Sending IDs 0x200, 0x201, and 0x1ABCDE to SavvyCAN...")
    while time.monotonic() < deadline:
        for frame in frames:
            command(connection, frame, response_wait=0.04)
            sent += 1
            time.sleep(0.16)
    print(f"Transmission complete: {sent} acknowledged CAN FD frames.")


def receive_frames(connection, duration):
    deadline = time.monotonic() + duration
    print("Waiting for CAN FD frames sent by SavvyCAN...")
    connection.reset_input_buffer()
    while time.monotonic() < deadline:
        line = connection.read_until(b"\r")
        if line:
            print(line.decode("ascii", errors="replace").strip())


def main():
    parser = argparse.ArgumentParser()
    parser.add_argument("mode", choices=("send", "receive"))
    parser.add_argument(
        "--port",
        help="Unused peer port, for example COM4 or /dev/ttyACM1",
    )
    parser.add_argument("--duration", type=float, default=12.0)
    args = parser.parse_args()

    connection = find_available_port(args.port)
    print(f"Using {connection.port} at {SERIAL_BAUD} baud")
    try:
        open_can_fd(connection)
        if args.mode == "send":
            send_frames(connection, args.duration)
        else:
            receive_frames(connection, args.duration)
        command(connection, "C")
    finally:
        connection.close()


if __name__ == "__main__":
    main()

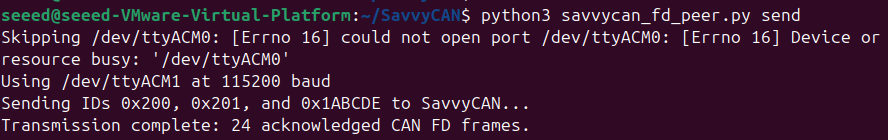

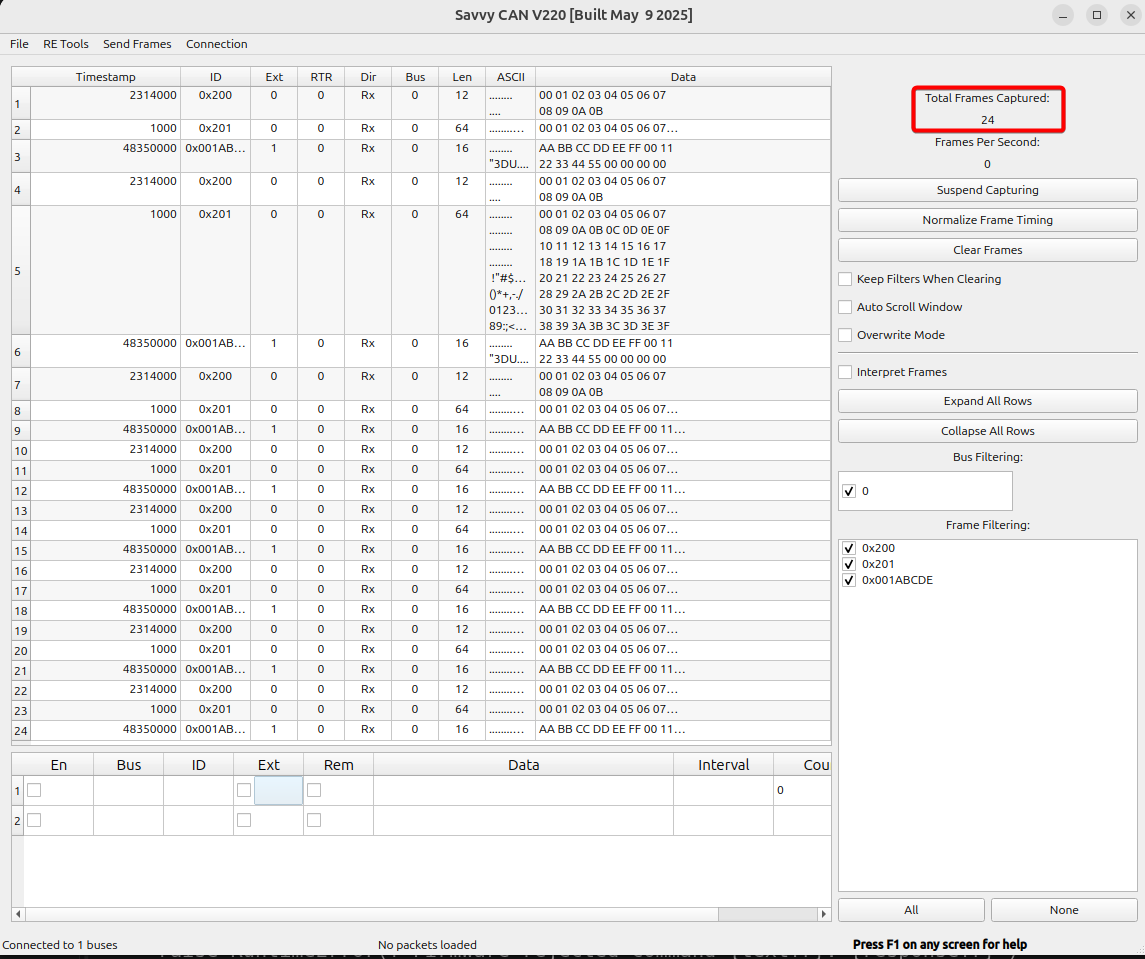

スクリプトが /dev/ttyACM1 デバイスに 24 個の CAN‑FD フレームを書き込んでいることが確認できます。/dev/ttyACM0 は SavvyCAN によって占有されているため busy と表示されます。

7. SavvyCAN のメインパネルで、受信および解析された CAN‑FD フレームデータを確認できます。

CAN 経由でモーターを駆動する

XIAO STM32C5 は、CAN 通信に対応した高精度ブラシレスモーターのドライバメインボードとして使用できます。ロボット制御、産業用制御、マルチモーター制御などの実用的なアプリケーションに適しています。

次の例では、DM4310 モーターを制御することで、その駆動能力をデモンストレーションします。

注記

このサンプルは PlatformIO で構築されています。PlatformIO を初めて使用する場合は、Getting Started with PlatformIO For XIAO STM32C5 を参照してください。

ハードウェアの準備

• 1 × XIAO STM32C5
• Type‑C ケーブル付き PC
• 24 V 電源
• XT30 2+2 電源分離ボード
• DM4310 モーター

Seeed Studio XIAO STM32C5	DM4310	XT30 2+2 電源分離ボード
今すぐ入手 🖱️	今すぐ入手 🖱️	今すぐ入手 🖱️

ソフトウェアプログラム

注意

モーター駆動には 24 V 電源が必要です。機器や人身の安全に危険を及ぼさないよう、規格に適合した電源を使用してください！

1. モーター ID を取得します。Damiao ホスト PC ソフトウェアを使用して、Motor CAN ID: 0x007、Master ID: 0x017 に設定します。Damiao 43 Series Motors Getting Started を参照してください。

2. PlatformIO を使用してプログラムを書き込むか、事前ビルド済みのテストファームウェアを書き込みます：

   • 📄[Firmware] CAN-Driver-DM4310 Firmware
   • ソースコードについては GitHub リンクを参照してください。

Driver DM4310

3. モーターが有効化されると、DM‑J4310 は 5 秒ごとに目標速度 0 → 3 → 6 → 10 → 6 → 3 rad/s を循環します。目標速度がゼロ以外のときはオンボード LED が点灯し、ゼロのときは消灯します。同時に、モーターのフィードバックデータがシリアルポート経由で出力されます。

ヒント

• モーターを駆動する際は、XIAO STM32C5 上の CAN_H と CAN_L が、接続先デバイスの CAN_H と CAN_L に正しく対応していることを確認してください。配線が一致していないと通信に失敗します。

まとめ

これらのサンプルに従うことで、XIAO STM32C5 上で CAN‑FD 機能を使用する方法について、基本的な理解が得られたはずです。CAN 経由で送信されるペイロードは、用途によって異なり、機能要件に依存します。CAN および CAN‑FD は、産業用制御、エンボディドインテリジェンス、ロボット制御、自動車エレクトロニクスなど、多くの分野で広く採用されています。この機能を使って面白いプロジェクトを作成し、その成果をオープンソースコミュニティで共有して、他の人が発見し、学び、再利用できるようにしましょう。

参考情報

• [Community] Using CAN (bxCAN) in Normal mode with STM32 microcontrollers

技術サポートと製品ディスカッション

弊社製品をお選びいただきありがとうございます。私たちは、製品をできるだけスムーズにご利用いただけるよう、さまざまなサポートを提供しています。お好みやニーズに応じて選択いただける、複数のコミュニケーションチャネルをご用意しています。
