Série XIAO Display Gadgets
Série XIAO ESP32-S3

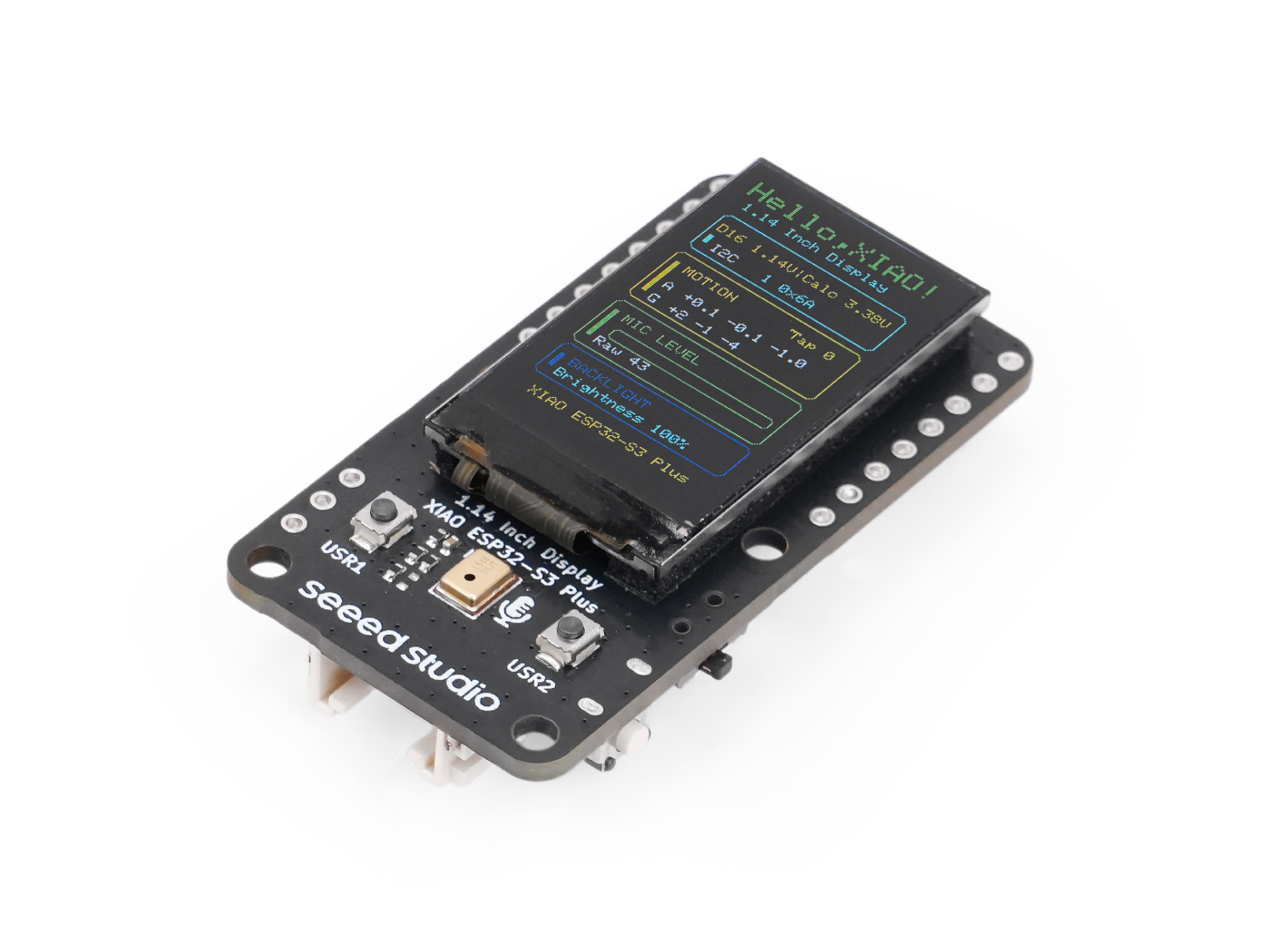

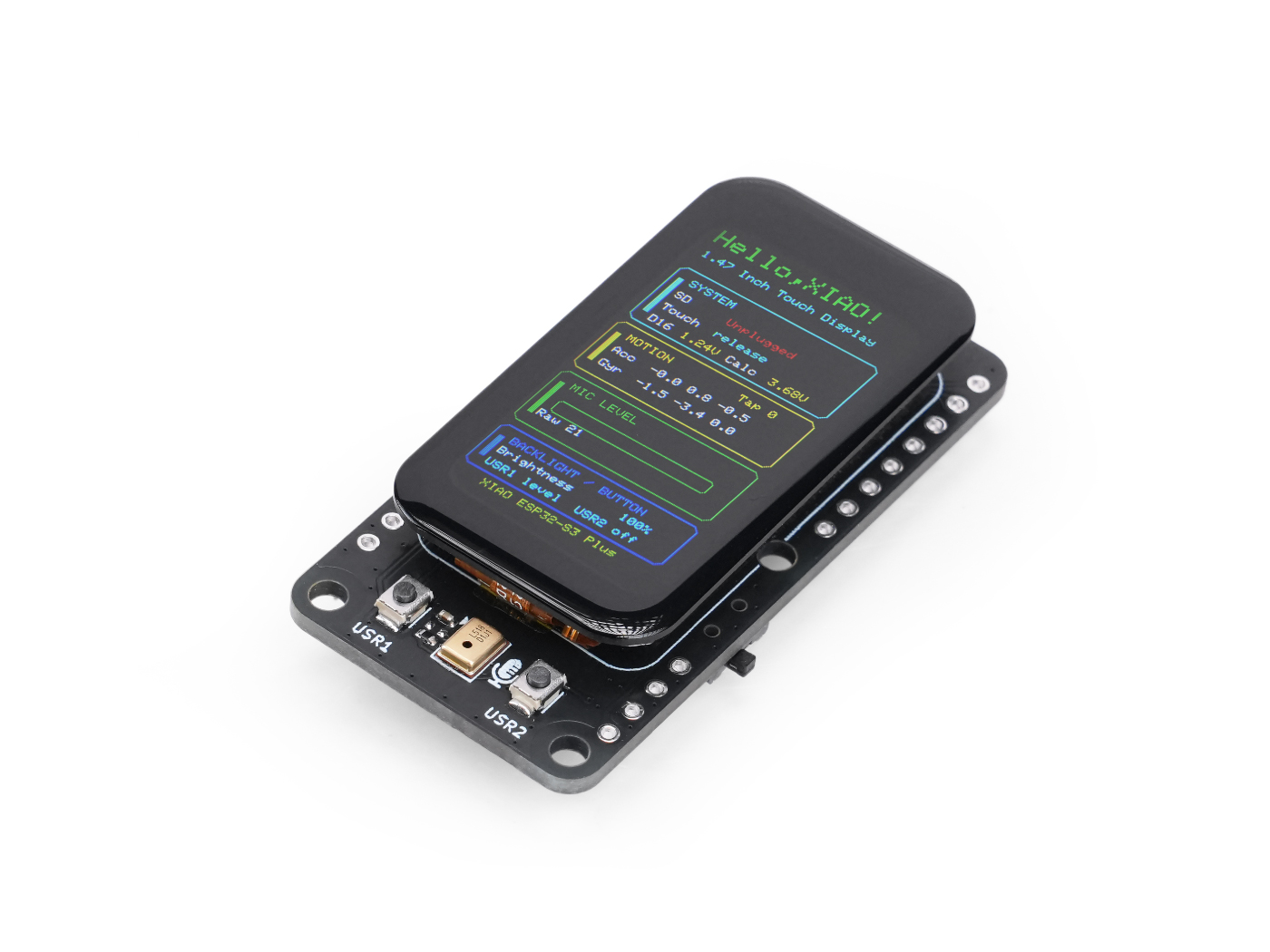

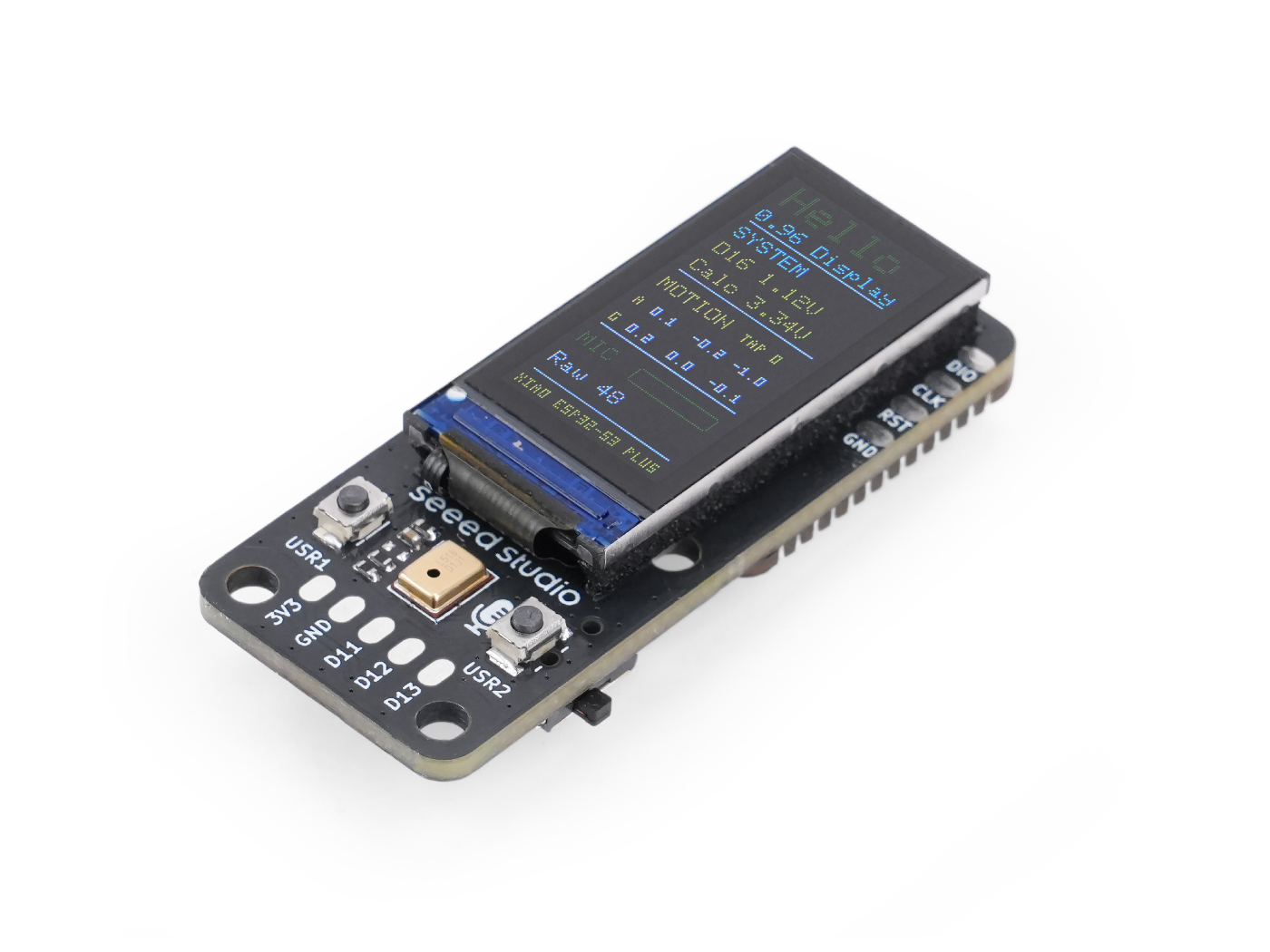

| XIAO Display IPS de 1,47'' (ESP32-S3) | XIAO Display IPS de 1,14'' (ESP32-S3) | XIAO Display IPS de 0,96'' (ESP32-S3) |
|---|---|---|
 |  |  |
Série XIAO nRF52840

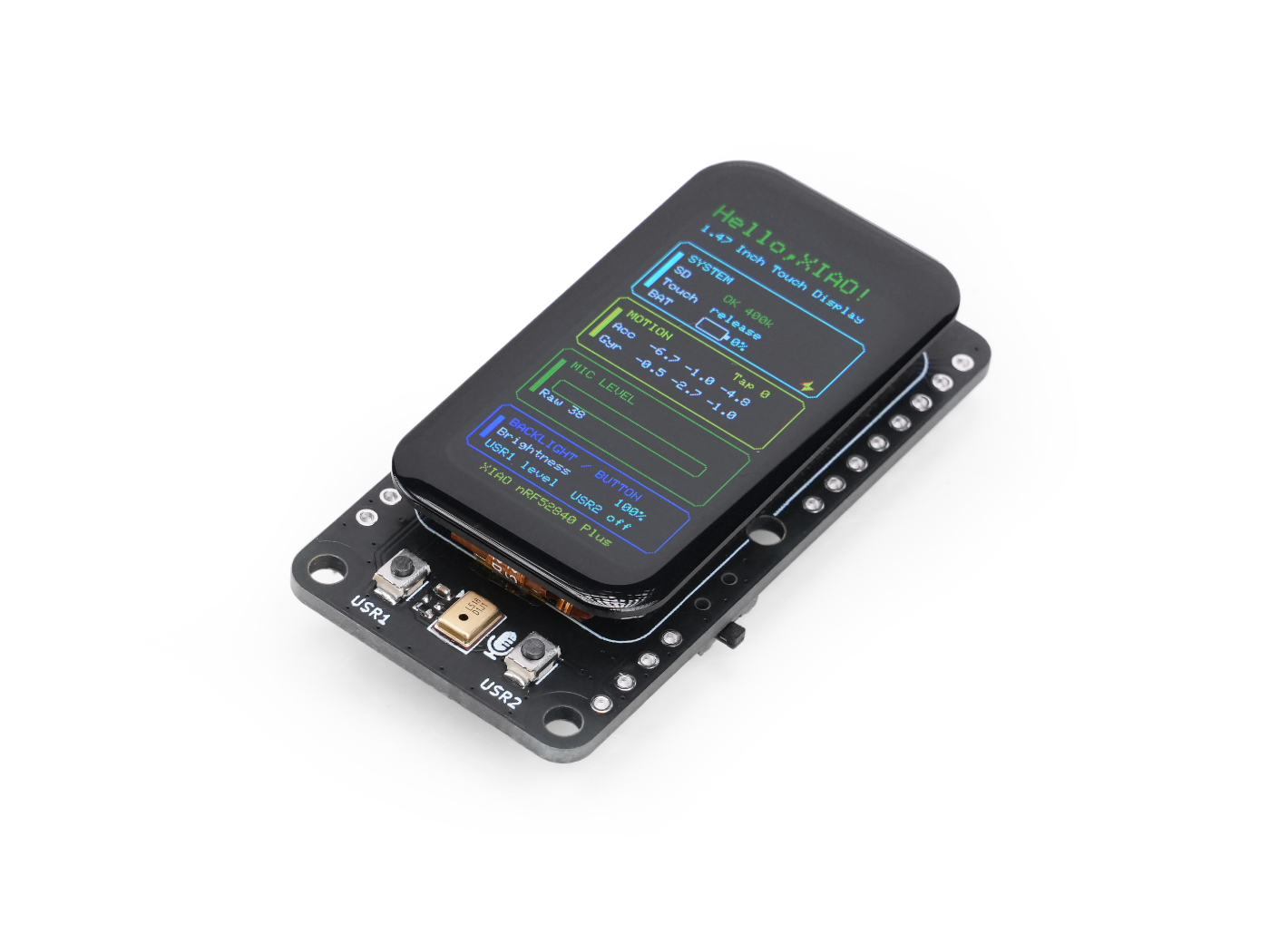

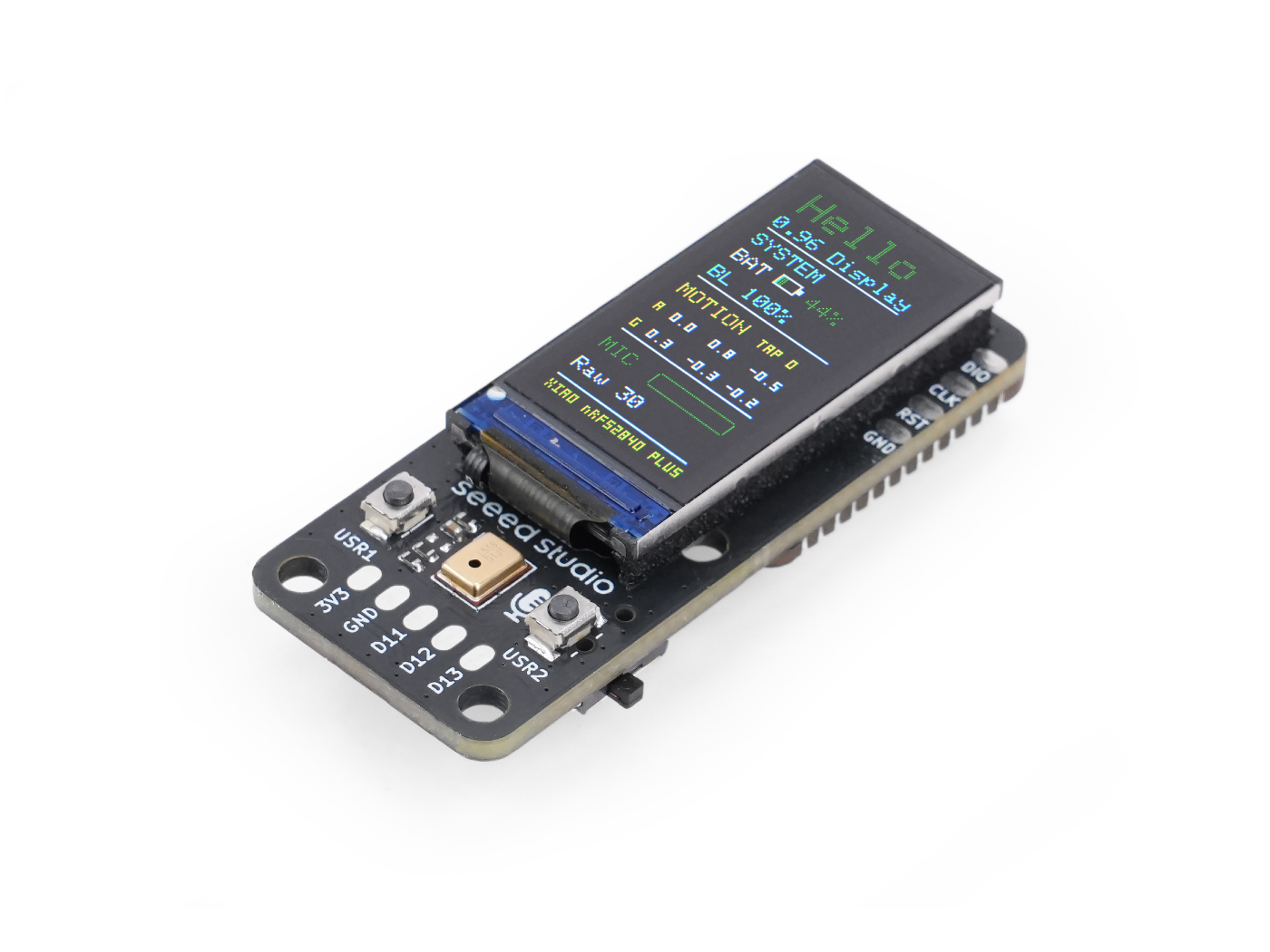

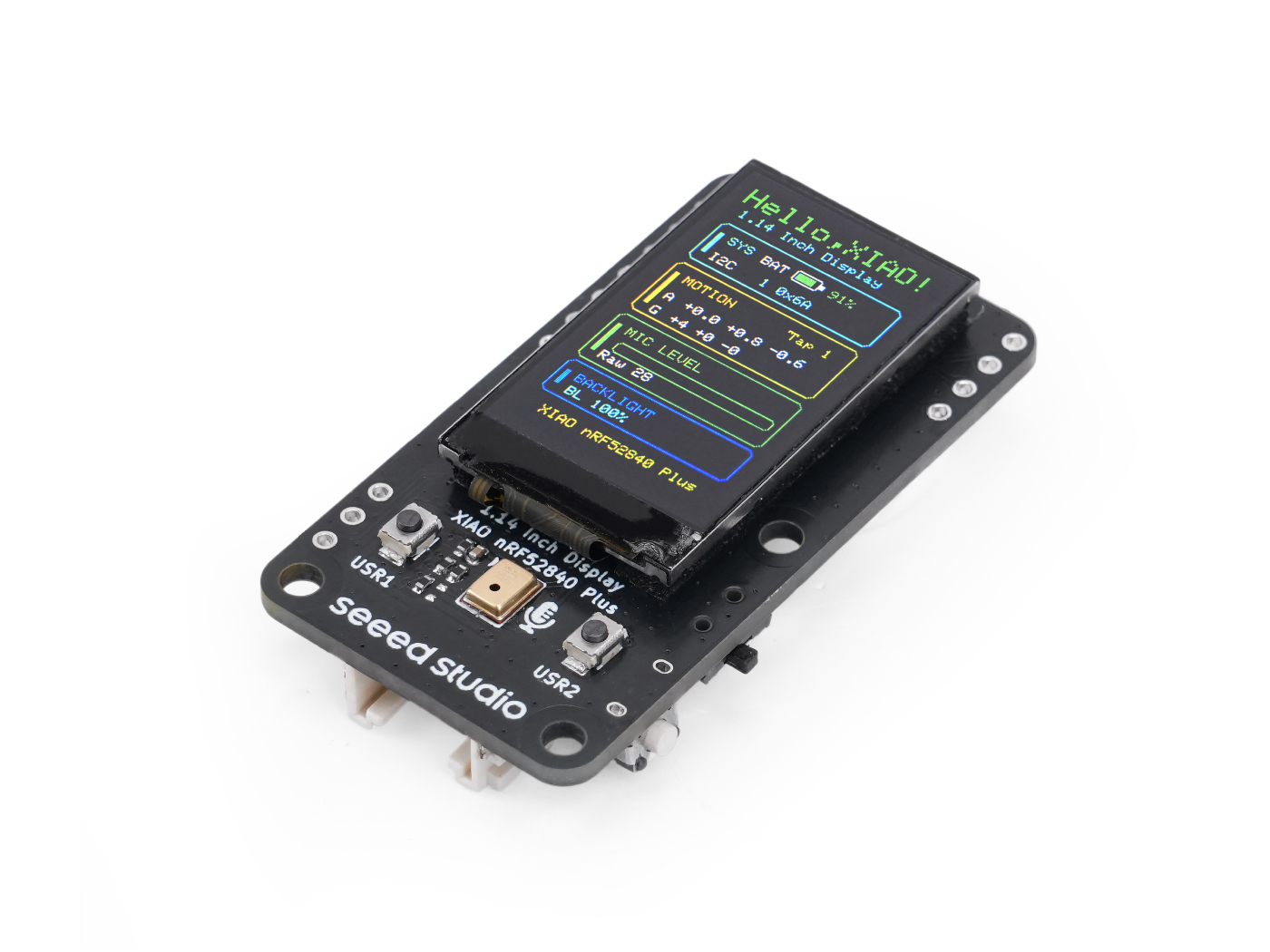

| XIAO Display IPS de 1,47'' (nRF52840) | XIAO Display IPS de 1,14'' (nRF52840) | XIAO Display IPS de 0,96'' (nRF52840) |
|---|---|---|
 |  |  |
Introdução
A série XIAO Display Gadgets é uma família de placas de expansão compactas que combinam um controlador principal Seeed Studio XIAO com um pequeno LCD colorido. Seis modelos estão disponíveis em três tamanhos de tela — 0,96", 1,14" e 1,47" — e dois controladores XIAO — o XIAO ESP32-S3 Plus e o XIAO nRF52840 Plus — variando de um display de 80×160 que cabe no bolso até um display capacitivo com toque de 172×320 com armazenamento MicroSD.
Comparação de Produtos
| Especificação | Série XIAO ESP32-S3 Plus | Série XIAO nRF52840 Plus | ||||
|---|---|---|---|---|---|---|
| 1,47'' | 1,14'' | 0,96'' | 1,47'' | 1,14'' | 0,96'' | |
| Posicionamento do Produto | Toque e interação completa | Sensoriamento e expansão | Ultracompacto | Toque e interação completa | Sensoriamento e expansão | Ultracompacto |
| Controlador Principal | Seeed Studio XIAO ESP32-S3 Plus | Seeed Studio XIAO nRF52840 Plus | ||||
| Processador | ESP32-S3R8, dual-core, até 240 MHz | Nordic nRF52840, processador ARM® Cortex®-M4 de 32 bits com FPU, 64 MHz | ||||
| Memória | 8 MB PSRAM + 16 MB Flash | 256 KB RAM + 1 MB de Flash interna + 2 MB de Flash onboard | ||||
| Conectividade sem fio | Wi-Fi 2,4 GHz + BLE 5.0 | BLE 5.4 | ||||
| Tipo de Display | LCD TFT IPS de 1,47" | LCD TFT IPS de 1,14" | LCD TFT IPS de 0,96" | LCD TFT IPS de 1,47" | LCD TFT IPS de 1,14" | LCD TFT IPS de 0,96" |
| Resolução | 172 × 320 | 135 × 240 | 80 × 160 | 172 × 320 | 135 × 240 | 80 × 160 |
| Driver do Display | JD9853A | ST7789 | ST7789 | JD9853A | ST7789 | ST7789 |
| Interface do Display | SPI | |||||
| Entrada por Toque | Toque capacitivo | Não | Não | Toque capacitivo | Não | Não |
| IMU de 6 eixos | Sim | |||||
| Microfone digital PDM | Sim | |||||
| Slot para cartão MicroSD | Sim | Não | Não | Sim | Não | Não |
| Conector Grove I2C | Não | Sim | Não | Não | Sim | Não |
| Botões de usuário | 2 | 3 | 2 | 2 | 3 | 2 |
| Conector de bateria | JST de 2 pinos, LiPo 3,7 V | Conector JST 2.0 de 2 pinos para LiPo 3,7 V | ||||
| Monitoramento da bateria | Monitoramento da tensão da bateria via ADC D16; o nível da bateria pode ser estimado a partir da tensão medida. Detecção de status da bateria não é suportada. | Detecção de status da bateria suportada; a tensão da bateria também pode ser monitorada para estimativa do nível da bateria. | ||||
| Interfaces de expansão | 1x Interface I2C 1x Interface I2S 1x Interface JTAG 2x Interfaces de botão de usuário | 1x Interface I2S 1x Interface JTAG 3x Interfaces de botão de usuário | 1x Interface I2C 1x Interface I2S 1x Interface JTAG 2x Interfaces de botão de usuário | 1x Interface I2C 1x Interface I2S 1x Interface SWD 2x Interfaces de botão de usuário | 1x Interface I2S 1x Interface SWD 3x Interfaces de botão de usuário | 1x Interface I2C 1x Interface I2S 1x Interface SWD 2x Interfaces de botão de usuário |
| Tamanho da placa | 26,4 × 51,4 × 12,6 mm | 26 × 48 × 10,6 mm | 18,8 × 43,6 × 10,6 mm | 26,4 × 51,4 × 12,6 mm | 26 × 48 × 10,6 mm | 18,8 × 43,6 × 10,6 mm |
| Melhor para | UI por toque, IHM portátil, mídia local e registro de dados | Painéis de sensores, projetos Grove, controladores físicos | Dispositivos IoT minúsculos, vestíveis, displays de status | UI por toque, IHM portátil, mídia local e registro de dados | Displays portáteis de sensores, dispositivos Grove, controladores físicos | Crachás inteligentes, vestíveis minúsculos, displays de status BLE |
| Consumo de energia (Dashboard) | 130,53 mA @ 3,7 V | 160,05 mA @ 3,7 V | 159,76 mA @ 3,7 V | 83,32 mA @ 3,7 V | 39,07 mA @ 3,7 V | 28,69 mA @ 3,7 V |
O consumo de energia é medido com um Nordic Power Profiler Kit II (PPK2) no modo Source meter, tensão de alimentação ajustada para 3,7 V, amostrando 100 amostras por segundo durante 60 segundos. Os valores são a média de 60 segundos enquanto o firmware de fábrica do Dashboard está em execução.
Como escolher
Escolha um modelo em duas etapas: primeiro escolha o controlador, depois escolha o tamanho da tela.
Etapa 1: Escolha o controlador
Cada tamanho de tela está disponível com qualquer um dos controladores, e o hardware de exibição — tela, toque, MicroSD, botões e sensores integrados — é idêntico entre as duas variantes. A única diferença é o XIAO na placa.
| XIAO ESP32-S3 Plus | XIAO nRF52840 Plus | |
|---|---|---|
| Wireless | Wi-Fi 2,4 GHz + BLE 5.0 | BLE 5.4 |
| Memória | 8 MB PSRAM + 16 MB Flash | 256 KB RAM + 1 MB Flash interna + 2 MB Flash onboard |
| Melhor para | Dispositivos IoT conectados por Wi-Fi e painéis de dados | Vestíveis e nós de sensores alimentados por bateria com foco em BLE |
- Escolha o ESP32-S3 Plus quando você precisar de conectividade Wi-Fi ou mais memória — por exemplo, para enviar dados de sensores para a nuvem, para um painel remoto ou para um protótipo IoT sem fio.
- Escolha o nRF52840 Plus para um projeto BLE de baixo consumo em que a duração da bateria é importante — por exemplo, crachás inteligentes, telas de status BLE ou sensores vestíveis de longa duração.
Etapa 2: Escolha o tamanho da tela
Depois de definir o controlador, escolha o tamanho da tela com base nos recursos de que você precisa:
- 1,47" — o único tamanho com tela sensível ao toque capacitiva e armazenamento MicroSD. Escolha-o para HMIs controladas por toque, porta-retratos portáteis, gravação de áudio em SD ou registro local de mídia e dados.
- 1,14" — uma tela de tamanho médio com três botões de usuário e um conector Grove I2C. Escolha-o para telas de sensores, projetos Grove ou controladores físicos em que você deseja um equilíbrio entre compacidade e expansibilidade.
- 0,96" — o menor formato. Escolha-o para vestíveis e projetos com espaço limitado, como crachás inteligentes ou gadgets de chaveiro.
Recursos compartilhados
Todos os seis modelos compartilham o mesmo hardware integrado:
- LCD TFT IPS colorido (SPI) — 80×160, 135×240 ou 172×320, dependendo do tamanho da tela
- Microfone digital PDM
- IMU de 6 eixos (LSM6DS3, acelerômetro de 3 eixos + giroscópio de 3 eixos)
- Botões de usuário — 2 ou 3, dependendo do modelo
- Conector JST de 2 pinos para bateria LiPo de 3,7 V
- Detecção de tensão da bateria (os modelos nRF52840 detectam adicionalmente o status de carregamento)
Todos os modelos são programados com a Arduino IDE usando a biblioteca gráfica Seeed_GFX2 da Seeed.
