Introdução ao SenseCAP MeshTracker X1

Adquira agora

O primeiro dispositivo Meshtastic do mundo do tamanho de um cartão com GPS de banda dupla. Desenvolvido para comunicação confiável fora da rede celular, o MeshTracker X1 é um rastreador GPS Meshtastic® com classificação IP66 que suporta frequências de 863–928 MHz. Alimentado pelo mais recente chip LoRa Semtech LR2021, ele oferece conectividade USB-C, até 5 dias de duração de bateria e um design compacto, pronto para uso ao ar livre.

Recursos

• Um dispositivo Meshtastic que você realmente vai carregar

O SenseCAP MeshTracker X1 é projetado para pessoas que precisam de comunicação confiável e compartilhamento de localização além das redes celulares — seja em ambientes externos, em grandes eventos ou durante situações de emergência. Com um formato verdadeiramente portátil e proteção robusta IP66, ele leva a conectividade Meshtastic para o uso diário e para aplicações reais em campo.

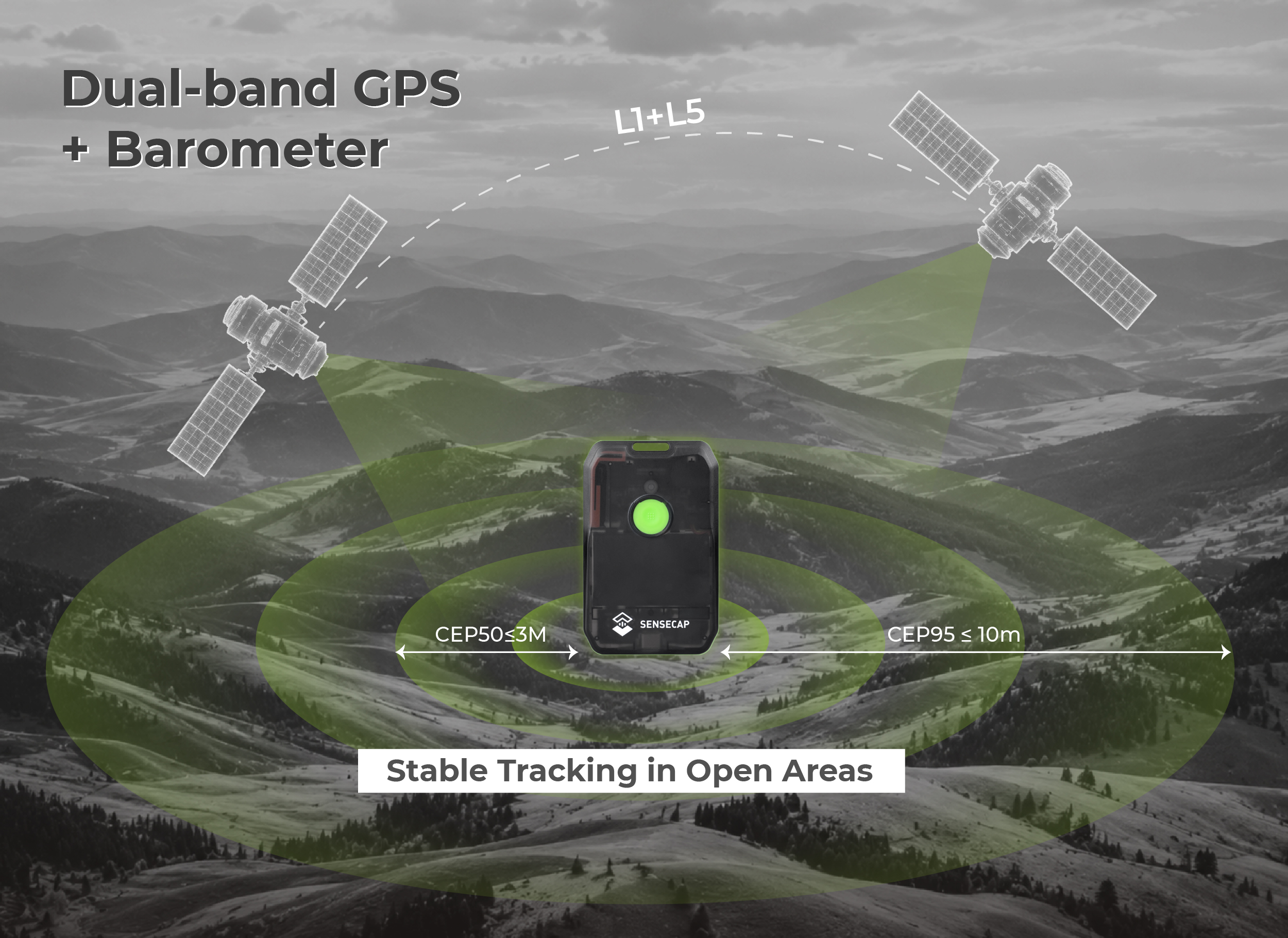

• Rastreamento GPS de banda dupla ultrapréciso

Alimentado por GNSS de banda dupla L1+L5 e um barômetro integrado, o MeshTracker X1 oferece posicionamento mais confiável e melhor percepção de altitude do que o GPS de banda única. Ele também é o primeiro dispositivo Meshtastic do mundo do tamanho de um cartão com GPS de banda dupla.

• Conectividade LoRa de próxima geração (LR2021)

Alimentado pelo Semtech LR2021, o MeshTracker X1 oferece desempenho de RF mais forte com sensibilidade de até -141 dBm e taxas de dados FLRC de 2,6 Mbps para comunicação em malha mais rápida e confiável, criando a base para recursos futuros como transmissão de voz e imagem.

• Comunicação confiável de longo alcance

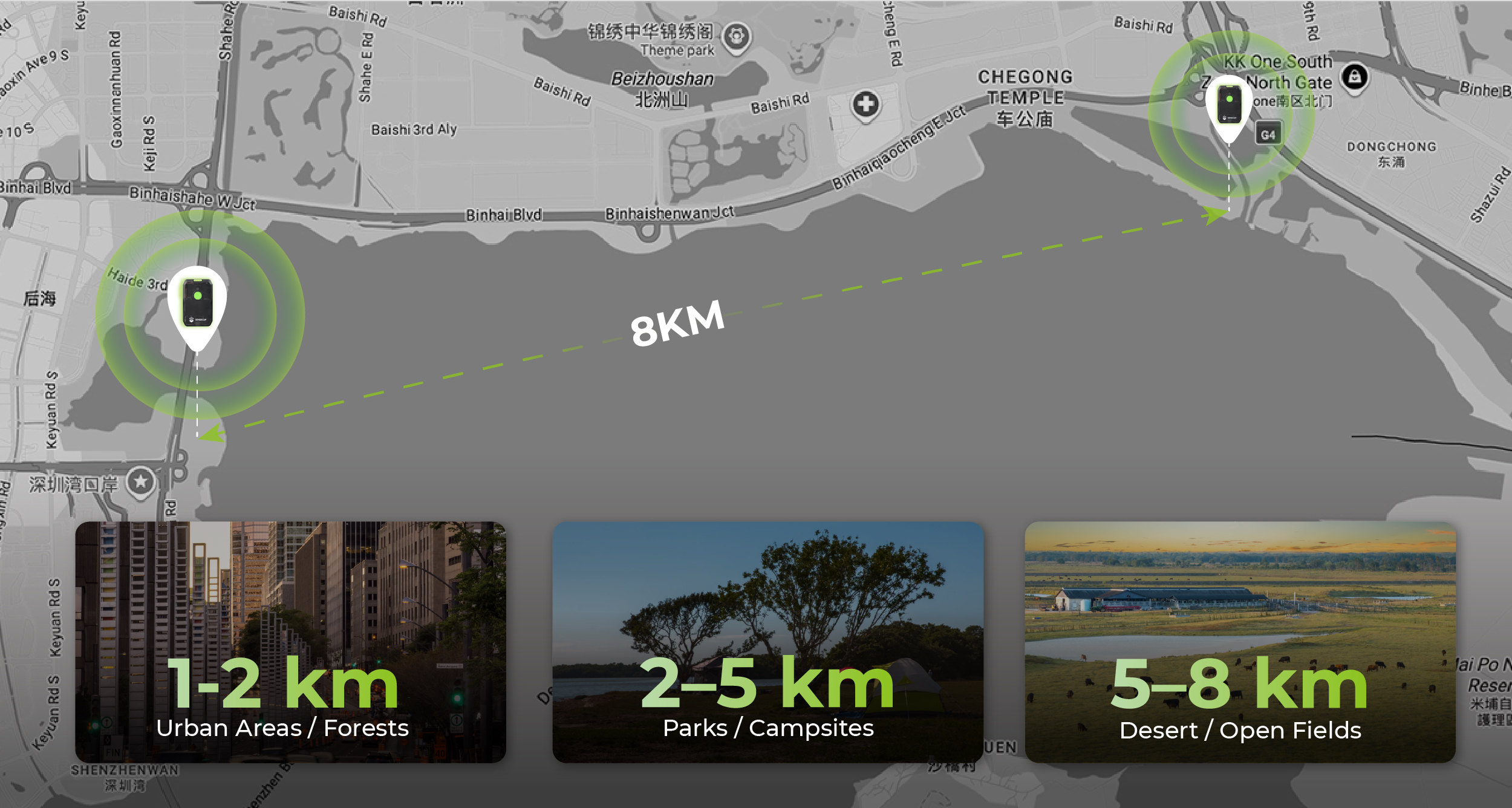

Testado em 915 MHz, o MeshTracker X1 permite comunicação confiável em distâncias de até 8 km em condições de linha de visada aberta, mantendo as equipes conectadas durante aventuras ao ar livre, eventos e situações de emergência.

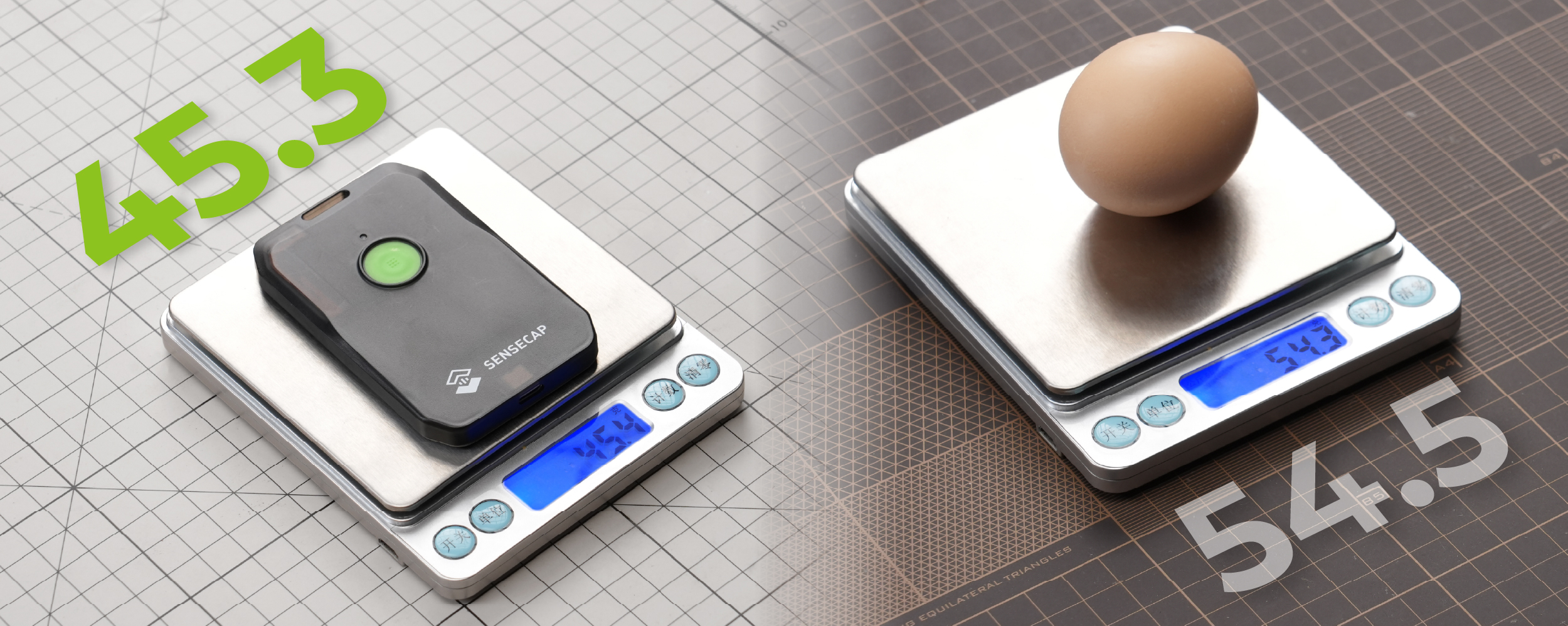

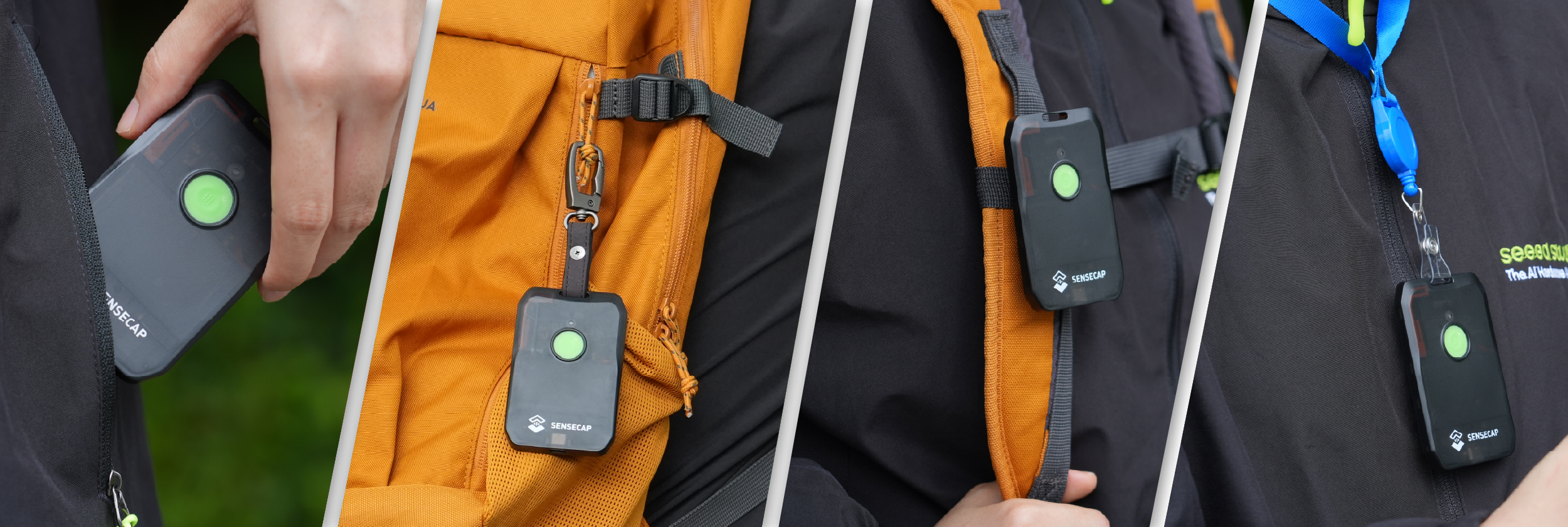

• Design do tamanho de um cartão, fácil de carregar

Fino e leve, o MeshTracker X1 é projetado para ser carregado no dia a dia durante aventuras ao ar livre. Use-o em um cordão, prenda-o a uma mochila, fixe-o em uma bolsa de bicicleta ou simplesmente coloque-o no bolso para uma conectividade fora da rede sem esforço.

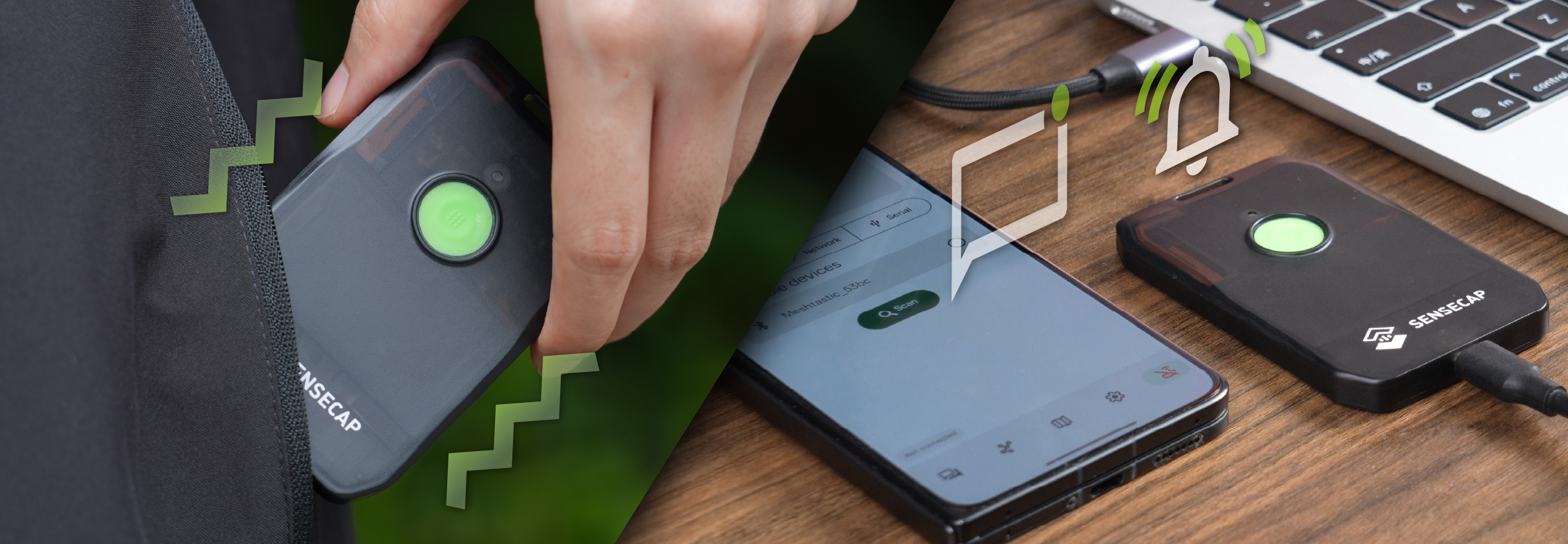

• Alertas flexíveis de vibração e som

O MeshTracker X1 oferece opções flexíveis de notificação com vibração integrada e feedback por buzzer. Mantenha-se ciente das mensagens recebidas, esteja você em um evento barulhento, pedalando ao ar livre ou explorando trilhas silenciosas onde prefere distrações mínimas.

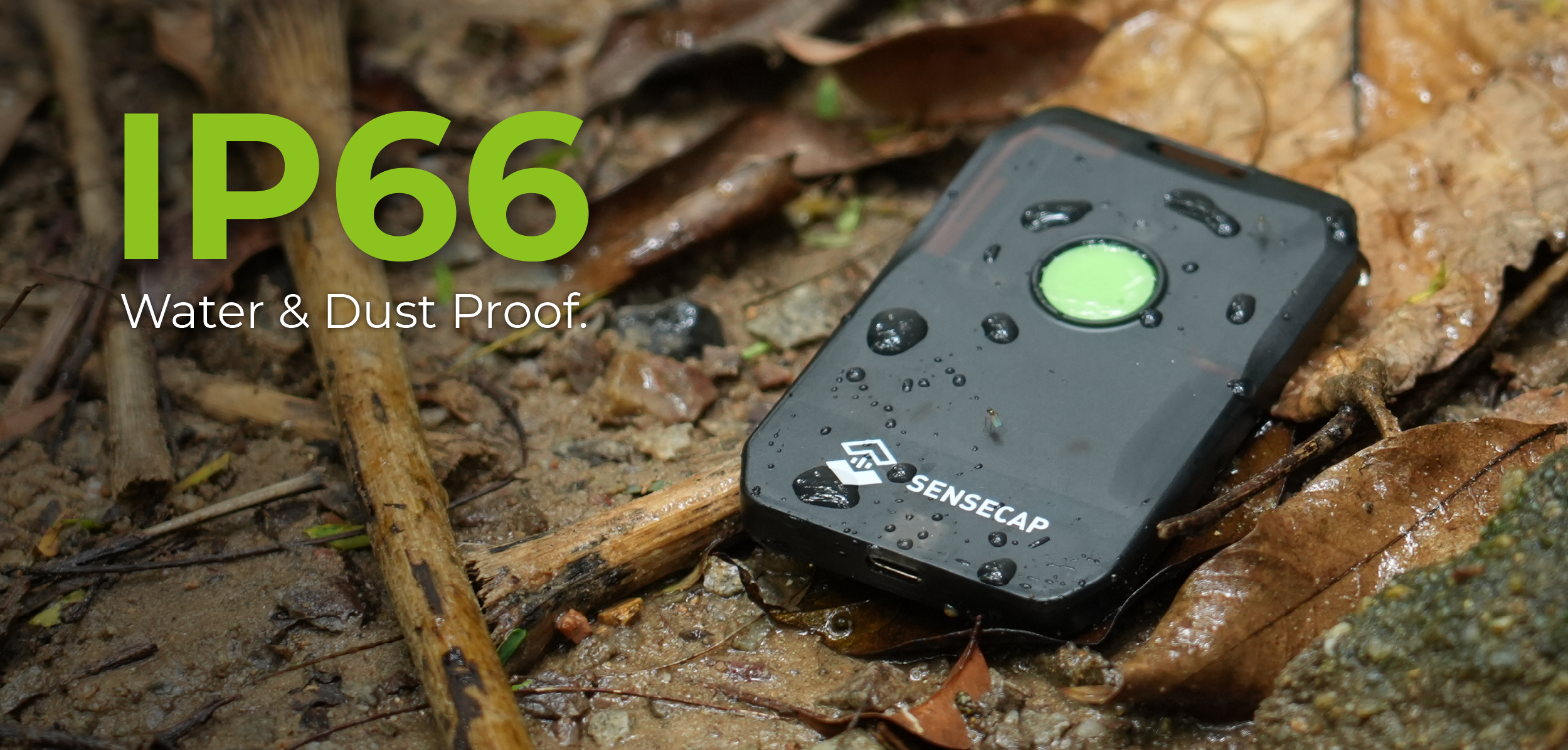

• Proteção robusta IP66 para uso externo

Construído com proteção IP66 contra poeira e água, garantindo desempenho confiável em ambientes externos severos, como chuva, lama e trilhas empoeiradas.

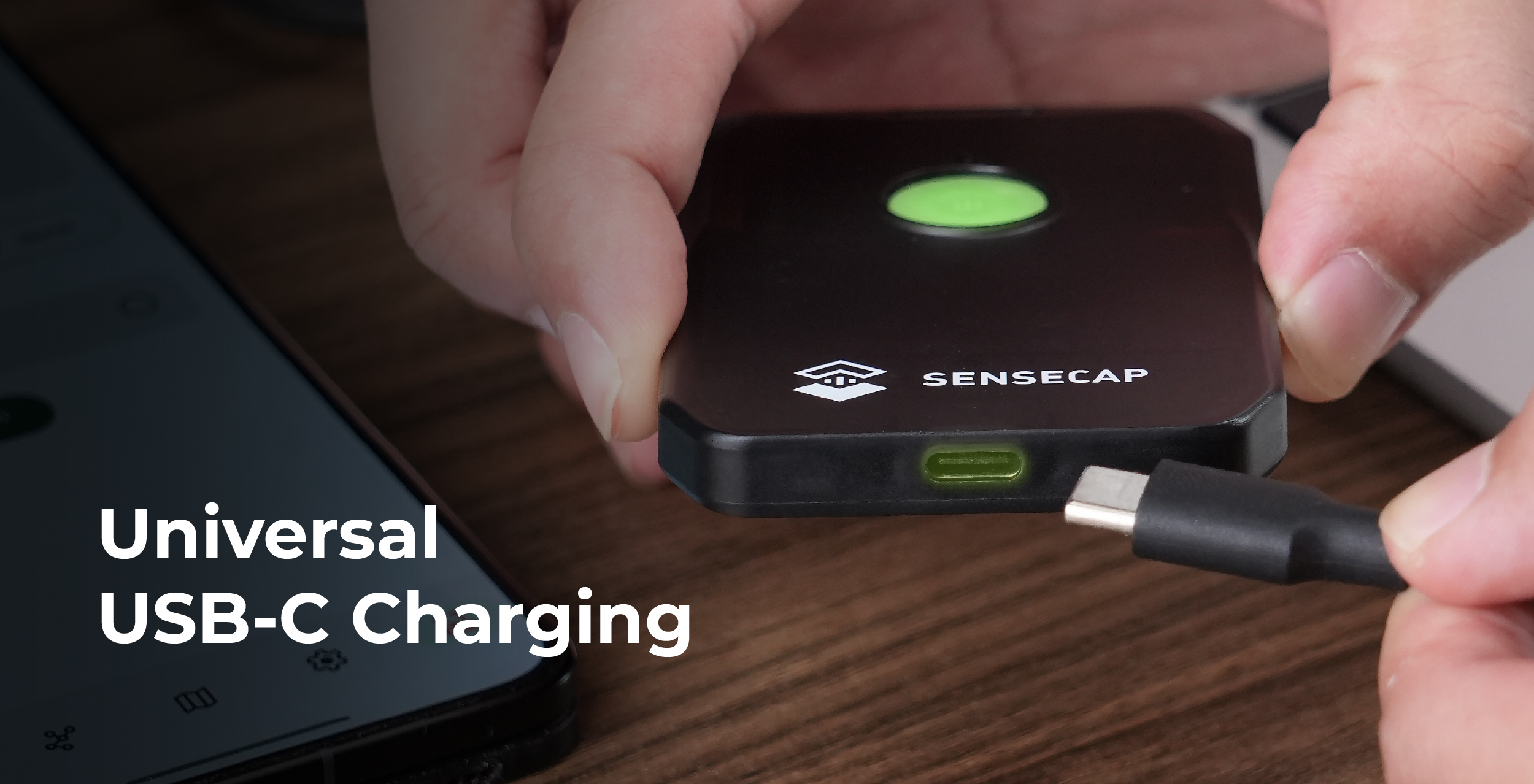

• Conectividade USB-C Interface USB-C padrão para carregamento, atualizações de firmware e depuração, projetada para uso robusto ao ar livre e conveniência no dia a dia.

• Vida útil estendida da bateria

Um formato altamente integrado, do tamanho de um cartão, otimizado em torno de uma bateria de alta capacidade de 1100mAh, oferecendo até 5 dias de funcionamento, mantendo-se compacto e portátil para uso ao ar livre e comunicação fora da rede.

Especificação

Geral

Item	Parâmetro
Controlador Principal	Nordic nRF52840
Sem fio	Bluetooth (v5.0)
LoRa	Semtech LR2021 863–928 MHz Potência máxima de TX: 22dBm
LED	1* RGB
Buzzer	1* buzzer para indicar status
Botão	1* botão para operar
Motor	1* DRV2605L
Pressão do ar	Faixa: 300–1100 hPa Precisão: ±0,03 hPa Resolução: 0,06 Pa
Temperatura (A temperatura é lida a partir do barômetro)	Faixa:-40-85°C Precisão: ± 1°C Resolução: 0,0006 °C
Antena	Interna (GNSS/LoRa/Bluetooth)
Distância de comunicação	até 8 km
Grau de proteção IP	IP66
Dimensões	90*57*8 mm
Peso do dispositivo	45g
Temperatura de operação	-20 a 60℃
Certificação	CE/FCC/RoHS/TELEC

Bateria

|Item|Parâmetro|s | :- | :- | |Capacidade da bateria|Bateria LCD recarregável, 1100mAh| |Monitoramento do nível da bateria|Envio periódico do nível da bateria| |Protocolo de carregamento|USB Type-C| |Entrada de alimentação do dispositivo|5V, 0.55A| |Entrada de alimentação da bateria|4.4V, 0.22A| |Tensão de corte com carga completa|4.37V| |Limite de temperatura de carregamento|5 a +45℃|

O X1 pode ser desenvolvido em uma linha de produtos, na qual novos produtos a serem lançados no futuro serão equipados com sensores adicionais (sensores de 3 eixos, magnetômetros de seis eixos etc.).

Lista de pinos

Componente	Pino	Nº do pino	Protocolo
LED	R	P0.03	GPIO
	G	P0.24
	B	P0.28
Sensor PWR EN	-	P1.07	GPIO
Buzzer	-	P0.25	GPIO
Driver do motor	EN	P1.05	GPIO
	SCL	P1.14	IIC
	SDA	P1.15
Sensor de pressão do ar	SCL	P1.14	IIC
	SDA	P1.15
Sensor de 6 eixos (versão futura)	INT	P1.02	GPIO
	SCL	P1.14	IIC
	SDA	P1.15
Sensor de 3 eixos (versão futura)	INT	P1.12	GPIO
	SCL	P1.14	IIC
	SDA	P1.15
Botão	-	P0.06	GPIO
LR2021	SPIMISO	P1.08	SPI
	SPIMOSI	P1.09
	SPISCK	P0.11
	SPInCS	P0.12
	LR_RST	P1.10	GPIO
	LR_BUSY	P0.07
	LR_DIO8	P1.01
GNSS	TX	P0.13	UART
	RX	P0.14
	Sleep_INT	P0.30	GPIO
	PPS0	P0.04
	RTC_INT	P0.29
	PWR_EN	P1.11
	RTC_PWR_EN	P1.13
Flash de 8MB	SPISCK	P0.19	SPI
	SPInCS	P0.20
	SPIO0	P0.21
	SPIO1	P0.22
	SPIO2	P0.23
	SPIO3	P1.00

Botão

Ação do botão	Descrição	Buzzer
Pressionar uma vez	Ligar	Melodia ascendente
Pressionar duas vezes	Atualizar informações do nó/localização	-
Pressionar três vezes	Ligar/desligar o GPS	-
Quatro cliques	Silenciar/reativar temporariamente	-
Pressionar e segurar por 5s	Desligar	Melodia descendente

LED

Status da luz		Status do dispositivo
🟢verde	Constante	Dispositivo ligando
	Piscando rápido	Funcionando normalmente
	Piscando devagar	Carregando
	Constante	Totalmente carregado
🔴vermelho	Piscando	Baixa energia
⚪️branco	Constante	Modo DFU/Modo Bootloader

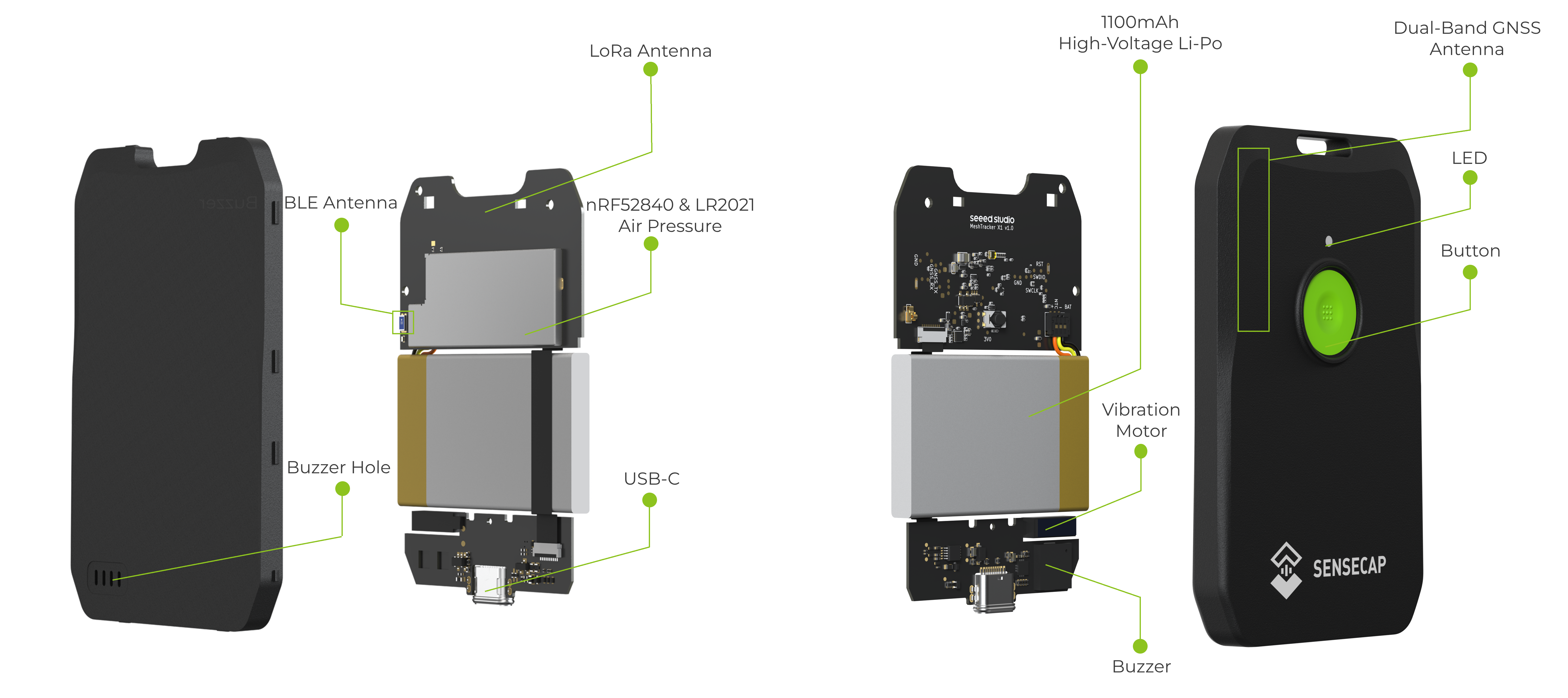

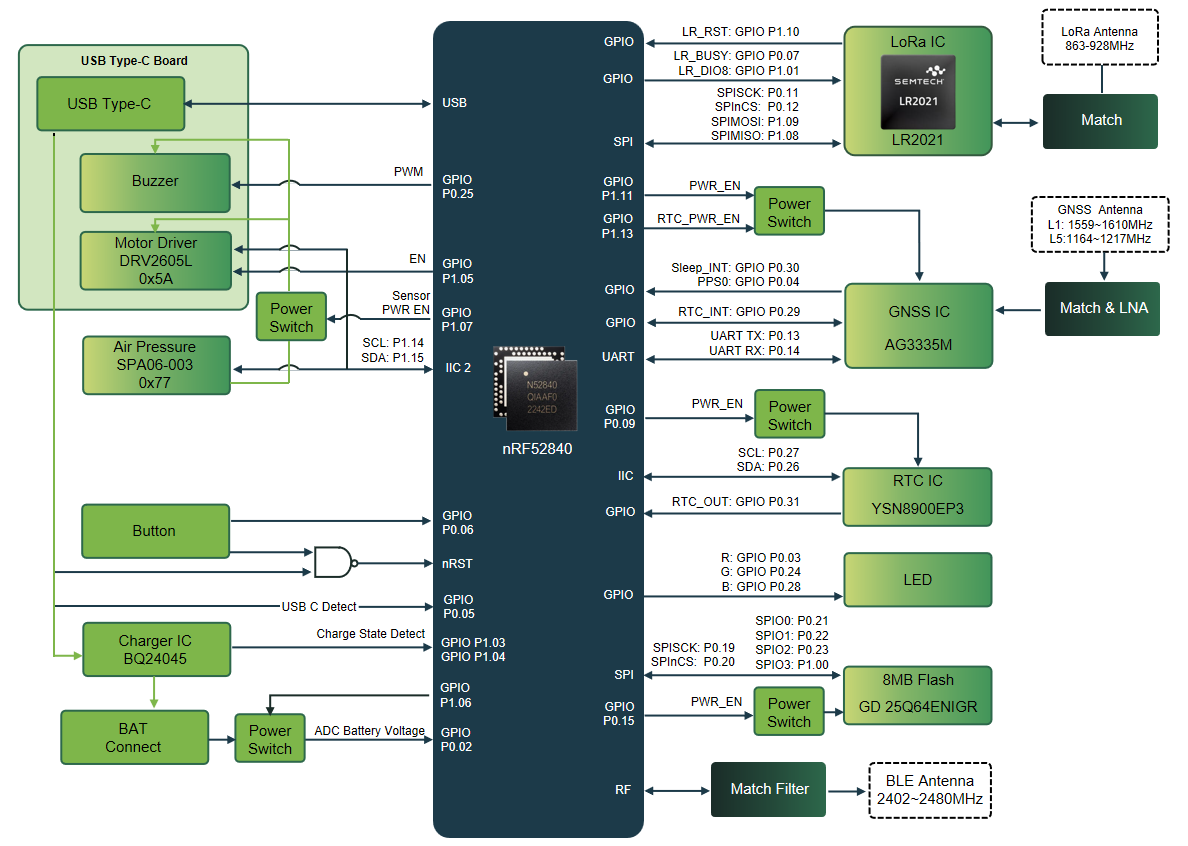

Diagrama de hardware
