Converter e Quantizar Modelos para reCamera Pro com RKNN-Toolkit2

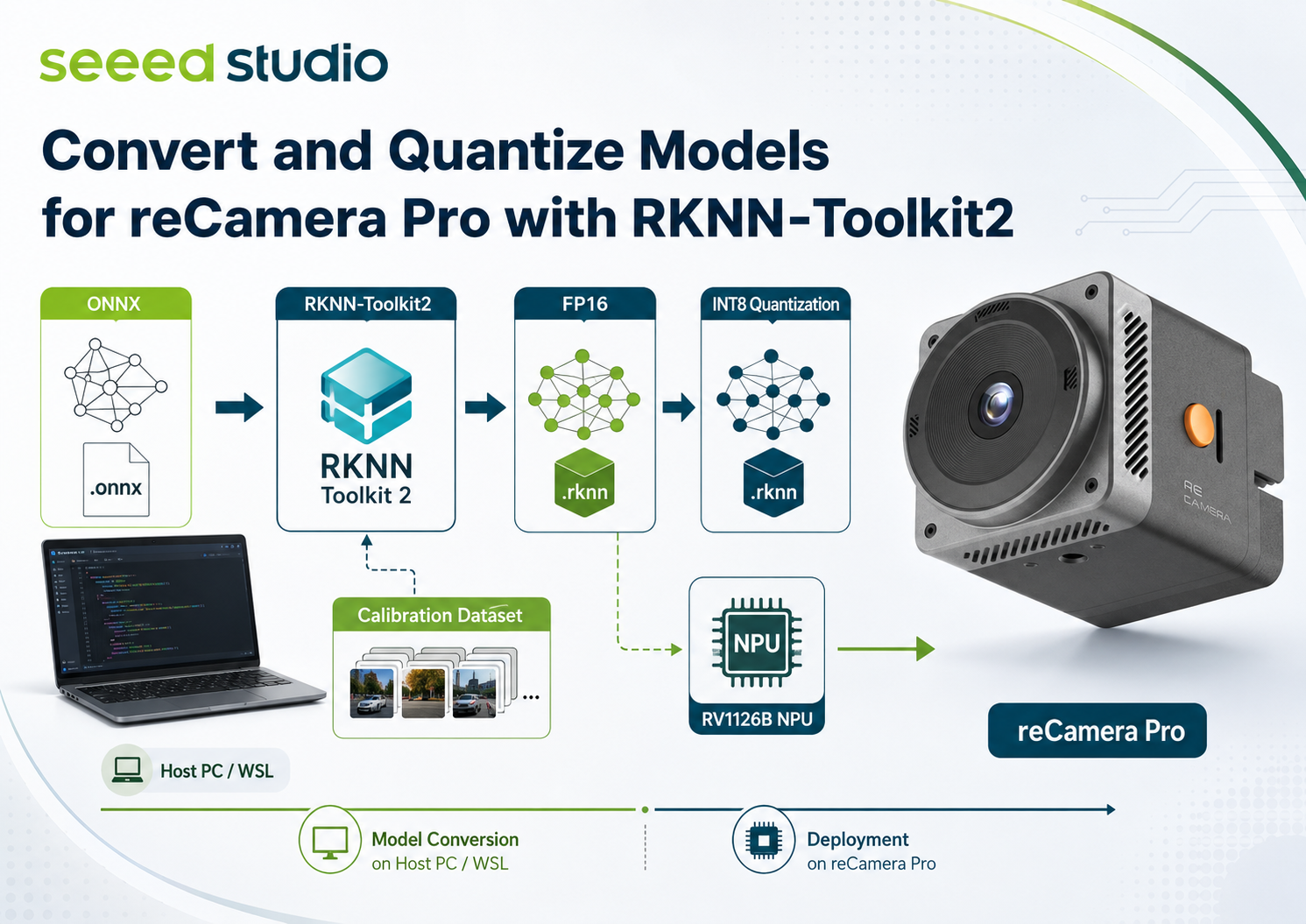

Fluxo de trabalho de conversão e quantização de modelos ONNX para o formato RKNN para reCamera Pro

Introdução​

A reCamera Pro usa o Rockchip RV1126B. Para executar um modelo de rede neural personalizado em seu NPU, exporte o modelo para ONNX e compile-o para um modelo RKNN para RV1126B em um PC Linux x86_64 ou ambiente WSL.

Este guia cria um modelo de referência FP16 e um modelo quantizado em INT8. A conversão ocorre no PC host; uma reCamera Pro conectada é necessária apenas para a validação final e implantação.

Antes de começar

Este guia usa RKNN-Toolkit2 2.3.2, Python 3.10 e target_platform='rv1126b'. Mantenha a versão do Toolkit alinhada com o RKNN Runtime fornecido pelo firmware da reCamera Pro. Não use instruções destinadas a um produto reCamera diferente ou a outro SoC Rockchip.

1. Requisitos​

A configuração usada nos exemplos deste guia é a seguinte:

  • Um PC Linux x86_64 ou ambiente WSL 2. Não converta modelos na própria reCamera Pro.
  • Python 3.10.
  • RKNN-Toolkit2 2.3.2 para x86_64 e seus requisitos incluídos.
  • Um modelo ONNX com forma de entrada, pré-processamento e semântica de saída conhecidos.
  • Para quantização INT8: imagens de calibração representativas. Rótulos não são necessários.

A versão do Python pode ser alterada. O RKNN-Toolkit2 atualmente oferece suporte ao Python 3.6 a 3.12. Instale o wheel que corresponda à sua versão do Python; os dígitos após cp no nome do arquivo wheel identificam sua versão do CPython.

Exemplo de versão do wheel Python do RKNN-Toolkit2

Antes da conversão, registre a origem e a licença do modelo, comando de exportação, checksum, layout de entrada, ordem de cores, política de redimensionamento, normalização e pós-processamento. Este é o contrato do modelo que o aplicativo da sua reCamera Pro deve reproduzir.

Fluxo de trabalho recomendado

Sempre gere primeiro o modelo FP16. Ele é a referência para verificar o grafo e o pré-processamento antes de investigar a precisão ou o desempenho em INT8.

2. Preparar o RKNN-Toolkit2​

Baixe a versão 2.3.2 do repositório oficial da Rockchip. No pacote de release, escolha o wheel e os requisitos em rknn-toolkit2/packages/x86_64 que correspondam ao CPython 3.10.

Crie um ambiente isolado e instale o wheel. Substitua PATH_TO_TOOLKIT e o nome do arquivo wheel pelos caminhos do pacote que você baixou.

python3.10 -m venv rknn-2.3.2
source rknn-2.3.2/bin/activate

python -m pip install --upgrade pip
python -m pip install -r PATH_TO_TOOLKIT/rknn-toolkit2/packages/x86_64/requirements_cp310*.txt
python -m pip install PATH_TO_TOOLKIT/rknn-toolkit2/packages/x86_64/rknn_toolkit2-2.3.2-*-cp310-*.whl

python -c "from rknn.api import RKNN; print('RKNN-Toolkit2 import succeeded')"
Use o toolkit de conversão no host

RKNN-Toolkit2 é o toolkit de conversão do lado do host. Não use rknn-toolkit-lite2 para conversão; ele é destinado à execução de modelos em sistemas-alvo compatíveis. Um .rknn para RV1126B deve ser construído com target_platform='rv1126b'.

3. Confirmar o Contrato de Entrada do ONNX​

Prefira uma entrada ONNX estática com batch 1. Inspecione o modelo com o Netron, ONNX checker, model-inspect ou seu programa de exportação. Confirme esses valores a partir da implementação original do modelo; não os deduza apenas a partir do nome do arquivo.

ItemExemploPor que é importante
Nome e forma da entradaimages, [1, 3, 640, 640]Exigido por load_onnx()
LayoutNCHW ou NHWCDeve corresponder ao grafo exportado
Ordem dos canaisRGB ou BGRUma troca de canais pode reduzir severamente a precisão
Faixa de entrada e normalização[0,255] para [0,1]Deve ser aplicada exatamente uma vez
Política de redimensionamentostretch, crop ou letterboxDeve ser idêntica em tempo de execução
Saídas e pós-processamentoscores, boxes, masks, etc.Necessários para interpretar as previsões

Por exemplo, se o aplicativo fornece pixels RGB uint8 em [0,255] e o modelo espera floats em [0,1], use mean_values=[[0, 0, 0]] e std_values=[[255, 255, 255]]. O RKNN aplica (input - mean) / std. Se a normalização estiver dentro do grafo ONNX, use valores identidade (mean=[0,0,0], std=[1,1,1]) para que ela não seja aplicada duas vezes.

Use model-inspect para inspecionar as entradas e saídas do modelo:

pip install model-inspect-tool

model-inspect ./yolov8n.onnx

Um exemplo de saída é mostrado abaixo:

Format:  onnx
Path:    /home/yylin/rknn_test/rknn_model_zoo/examples/yolov8/model/yolov8n.onnx
Backend: onnx
Dynamic: false

Inputs:
  name=images, shape=[1, 3, 640, 640], dtype=float

Outputs:
  name=318, shape=[1, 64, 80, 80], dtype=float
  name=onnx::ReduceSum_326, shape=[1, 80, 80, 80], dtype=float
  name=331, shape=[1, 1, 80, 80], dtype=float
  name=338, shape=[1, 64, 40, 40], dtype=float
  name=onnx::ReduceSum_346, shape=[1, 80, 40, 40], dtype=float
  name=350, shape=[1, 1, 40, 40], dtype=float
  name=357, shape=[1, 64, 20, 20], dtype=float
  name=onnx::ReduceSum_365, shape=[1, 80, 20, 20], dtype=float
  name=369, shape=[1, 1, 20, 20], dtype=float

4. Exportar Diretamente um Modelo Ultralytics YOLO para RKNN​

Para modelos Ultralytics YOLO, o Ultralytics pode exportar diretamente para RKNN. Ele cria o modelo ONNX intermediário e invoca o RKNN-Toolkit2 para você, de modo que você não precisa escrever um script separado de conversão ONNX.

Instale o Ultralytics no ambiente RKNN-Toolkit2 preparado acima:

python -m pip install ultralytics

O exemplo a seguir exporta um modelo RKNN FP16 para a reCamera Pro. Substitua yolo11n.pt pelo seu checkpoint treinado, por exemplo runs/detect/train/weights/best.pt.

from ultralytics import YOLO

model = YOLO('yolo11n.pt')
model.export(format='rknn', name='rv1126b', imgsz=640)

Comando CLI equivalente:

yolo export model=yolo11n.pt format=rknn name=rv1126b imgsz=640

A exportação normalmente cria um diretório como yolo11n_rknn_model/, contendo um arquivo RKNN com nome semelhante a yolo11n-rv1126b.rknn. Aqui, name='rv1126b' seleciona o alvo Rockchip; não é o nome de um diretório de saída.

Para criar um modelo INT8, passe quantize=8 e a definição YAML de um conjunto de dados YOLO representativo. O Ultralytics usa os caminhos de imagem desse conjunto de dados para gerar a lista de calibração exigida pelo RKNN-Toolkit2.

from ultralytics import YOLO

model = YOLO('runs/detect/train/weights/best.pt')
model.export(
    format='rknn',
    name='rv1126b',
    imgsz=640,
    quantize=8,
    data='path/to/data.yaml',
)
yolo export model=runs/detect/train/weights/best.pt format=rknn name=rv1126b imgsz=640 quantize=8 data=path/to/data.yaml
Dados de calibração são necessários para INT8

data deve apontar para um arquivo YAML de conjunto de dados YOLO válido cujos caminhos de imagem sejam acessíveis a partir do host. Use imagens representativas do cenário de implantação da reCamera Pro e mantenha imagens separadas reservadas para avaliação de precisão. O Ultralytics não transforma uma exportação bem-sucedida em uma garantia de precisão da tarefa ou desempenho no dispositivo.

Exportação direta versus fluxo de trabalho manual

Use esta rota para uma exportação rápida de Ultralytics YOLO. Use o fluxo de trabalho ONNX abaixo quando seu modelo não for um modelo Ultralytics, quando você precisar de controle explícito sobre as configurações do Toolkit2 ou quando precisar diagnosticar o grafo ONNX exportado.

5. Criar uma Referência RKNN FP16​

Crie convert_onnx_to_rknn.py. Altere o caminho do modelo, nome de entrada, forma e normalização para o seu próprio modelo.

from rknn.api import RKNN

ONNX_MODEL = 'model.onnx'
RKNN_MODEL = 'model-fp16-rv1126b.rknn'

rknn = RKNN(verbose=True)

# Example only: uint8 RGB [0,255] becomes model-domain [0,1].
rknn.config(
    target_platform='rv1126b',
    mean_values=[[0, 0, 0]],
    std_values=[[255, 255, 255]],
)

ret = rknn.load_onnx(
    model=ONNX_MODEL,
    inputs=['images'],                     # Replace with your ONNX input name.
    input_size_list=[[1, 3, 640, 640]],    # Replace with your static shape.
)
if ret != 0:
    raise RuntimeError('Failed to load ONNX model')

# No calibration dataset: build a non-quantized FP16 baseline.
ret = rknn.build(do_quantization=False)
if ret != 0:
    raise RuntimeError('Failed to build RKNN model')

if rknn.export_rknn(RKNN_MODEL) != 0:
    raise RuntimeError('Failed to export RKNN model')
rknn.release()
print(f'Created {RKNN_MODEL}')
python convert_onnx_to_rknn.py
sha256sum model-fp16-rv1126b.rknn

Se o toolkit relatar um operador não suportado, entrada dinâmica ou grafo inválido, corrija ou reexporte o modelo ONNX. Não exclua operadores apenas para fazer a compilação ser concluída.

6. Preparar um Conjunto de Dados de Calibração INT8​

As imagens de calibração INT8 devem se assemelhar às entradas de implantação. Como ponto de partida prático, use cerca de 100--500 imagens e cubra iluminação esperada, fundos, tamanhos de objetos, pontos de vista, desfoque de movimento, ruído da câmera e casos de falha importantes. Mantenha as imagens de calibração separadas das imagens de avaliação de precisão. Se o conjunto de calibração for muito pequeno, o modelo INT8 pode produzir resultados que diferem do modelo ONNX original.

A lista tem um caminho de imagem por linha; entradas PNG, JPEG, BMP e NPY são comumente usadas.

find calibration/images -type f \( -iname '*.jpg' -o -iname '*.jpeg' -o -iname '*.png' \) \
  | sort > calibration/dataset.txt

wc -l calibration/dataset.txt
head -n 3 calibration/dataset.txt
Mantenha o pré-processamento consistente

Os dados de calibração devem usar a mesma ordem de canais, política de redimensionamento e convenção numérica de entrada que a inferência. Imagens não representativas, erros RGB/BGR ou pré-processamento incompatível podem causar uma grande queda de precisão em INT8.

7. Construir o Modelo RKNN INT8​

Copie o script FP16 para convert_onnx_to_rknn_int8.py e, em seguida, substitua o nome do modelo e o bloco de compilação por:

RKNN_MODEL = 'model-int8-rv1126b.rknn'

ret = rknn.build(
    do_quantization=True,
    dataset='calibration/dataset.txt',
)
if ret != 0:
    raise RuntimeError('Failed to build INT8 RKNN model')
python convert_onnx_to_rknn_int8.py
sha256sum model-int8-rv1126b.rknn

A configuração padrão de INT8 normalmente é um bom primeiro teste. Só experimente algoritmos de quantização, quantização híbrida ou compactação de pesos depois de medir o efeito deles na sua tarefa.

8. Validar antes da implantação​

A conclusão bem-sucedida de build() e export_rknn() confirma que o RKNN-Toolkit2 compilou o grafo para o RV1126B. Isso não prova, por si só, a acurácia da tarefa, o pós-processamento correto ou a latência no dispositivo.

  1. Execute o modelo ONNX original e a configuração RKNN FP16 em amostras de validação; compare os resultados decodificados da tarefa, não apenas tensores brutos.
  2. Compare os resultados FP16 e INT8 nessas mesmas amostras e investigue regressões inaceitáveis.
  3. Na reCamera Pro, carregue o .rknn exportado com o RKNN Runtime correspondente ao firmware. Consulte os atributos dos tensores e verifique tipo de entrada, layout, tamanho, pré-processamento e pós-processamento.
  4. Meça a latência após aquecimento e o comportamento sustentado no dispositivo.
A validação no host tem limites

O simulador RKNN no host e a NPU RV1126B são ambientes de execução diferentes. A comparação no host verifica a conversão e o pré-processamento; a aprovação final exige testar o .rknn exportado na reCamera Pro.

9. Solução de problemas​

SintomaVerificar primeiro
load_onnx() falhaValide o ONNX, o opset do exportador, o nome da entrada, a forma estática e os arquivos de dados externos.
Operador não suportadoExporte novamente ou use uma operação suportada semanticamente equivalente.
A compilação INT8 falhaVerifique todos os caminhos de dataset, contagem de entradas, dtype/shape e legibilidade das imagens.
A acurácia em INT8 é ruimVerifique RGB/BGR, política de redimensionamento, mean/std, cobertura de calibração e pós-processamento.
Funciona no host, mas falha no dispositivoConfirme rv1126b, checksum do modelo, alinhamento entre Toolkit/Runtime 2.3.2 e atributos dos tensores.
A inferência no dispositivo é lentaMeça após o aquecimento; verifique o pré-processamento e o pós-processamento, bem como a execução na NPU.

10. Próximas etapas​

Mantenha a fonte ONNX, o script de conversão, o checksum da lista de calibração, o checksum do .rknn e o contrato de pré-processamento/pós-processamento junto com o modelo exportado. Em seguida, integre o modelo com a C API do RKNN Runtime da reCamera Pro e teste-o no dispositivo.
