Introdução ao reSpeaker Flex

pir

O reSpeaker Flex é um sistema modular de processamento de voz com arquitetura dividida, construído em torno do processador XMOS XVF3800, projetado especificamente para robôs e terminais de interação inteligente. Diferente dos arrays de microfones convencionais tudo‑em‑um, o Flex separa a placa principal de processamento da placa do array de microfones, conectadas por um cabo flat FPC flexível, permitindo que o array seja embutido em qualquer posição física dentro do gabinete do produto enquanto mantém a eletrônica de processamento em outro local. O sistema suporta duas configurações intercambiáveis de array de microfones: um array circular de 4 microfones para captura omnidirecional em 360°, e um array linear de 4 microfones para captação direcional frontal com supressão traseira. Ambas as placas se conectam à mesma placa principal por meio de uma interface FPC padronizada de 24 pinos, e o sistema opera em modo USB (UAC 2.0 plug‑and‑play) ou em modo I2S para integração embarcada. Um módulo XIAO ESP32S3 opcional pode ser soldado na placa principal para conectividade sem fio e controle expandido.

Série de microfones circulares​

reSpeaker Flex XVF3800 Circular reSpeaker Flex XVF3800 Circular com XIAO ESP32S3

Série de microfones lineares​

reSpeaker Flex XVF3800 LinearreSpeaker Flex XVF3800 Linear com XIAO ESP32S3

Recursos​

  • Design modular dividido: placa principal e placa do array de microfones são fisicamente separadas, conectadas via cabo flat FPC para posicionamento flexível em qualquer chassi de produto

  • Opções de configuração de microfones: alterne entre o array circular de 4 microfones (captação em 360°, espaçamento de 44 mm) ou o array linear de 4 microfones (diretividade frontal de 180°, espaçamento de 33 mm) usando a mesma placa principal

  • Processamento de áudio XMOS XVF3800: conjunto completo de AEC, AGC, DoA, formação de feixe multicanal, VAD, supressão de ruído e desreverberação

  • Dois modos de operação: USB UAC 2.0 para plug‑and‑play com PCs e SBCs; modo I2S para integração embarcada direta

  • Conectividade USB dupla: porta USB‑C e porta com trava PH2.0, ambas com suporte a áudio UAC 2.0 e atualização de firmware DFU

  • Suporte a XIAO ESP32S3 (opcional): módulo soldado adiciona Wi‑Fi/Bluetooth, com barramentos I2S e I2C conectados diretamente ao XVF3800 para controle sem fio e encaminhamento de áudio

  • Flexibilidade de firmware: variantes de firmware USB duplo (2 canais e 6 canais), firmware I2S, atualização DFU via dfu-util e persistência de configuração entre ciclos de energia

  • SDK em Python: formato de gravação, volume, parâmetros de algoritmo e roteamento de canais ajustáveis via Python

  • Amplificador de alto‑falante integrado: suporta acionamento de alto‑falantes de 10 W 4 Ohms via conector JST, com saída de fones de ouvido AUX de 3,5 mm

nota

Quando o conector de áudio de 3,5 mm e o alto‑falante estão conectados ao mesmo tempo, o som é reproduzido apenas pelo conector de áudio de 3,5 mm

Componentes principais​

pir

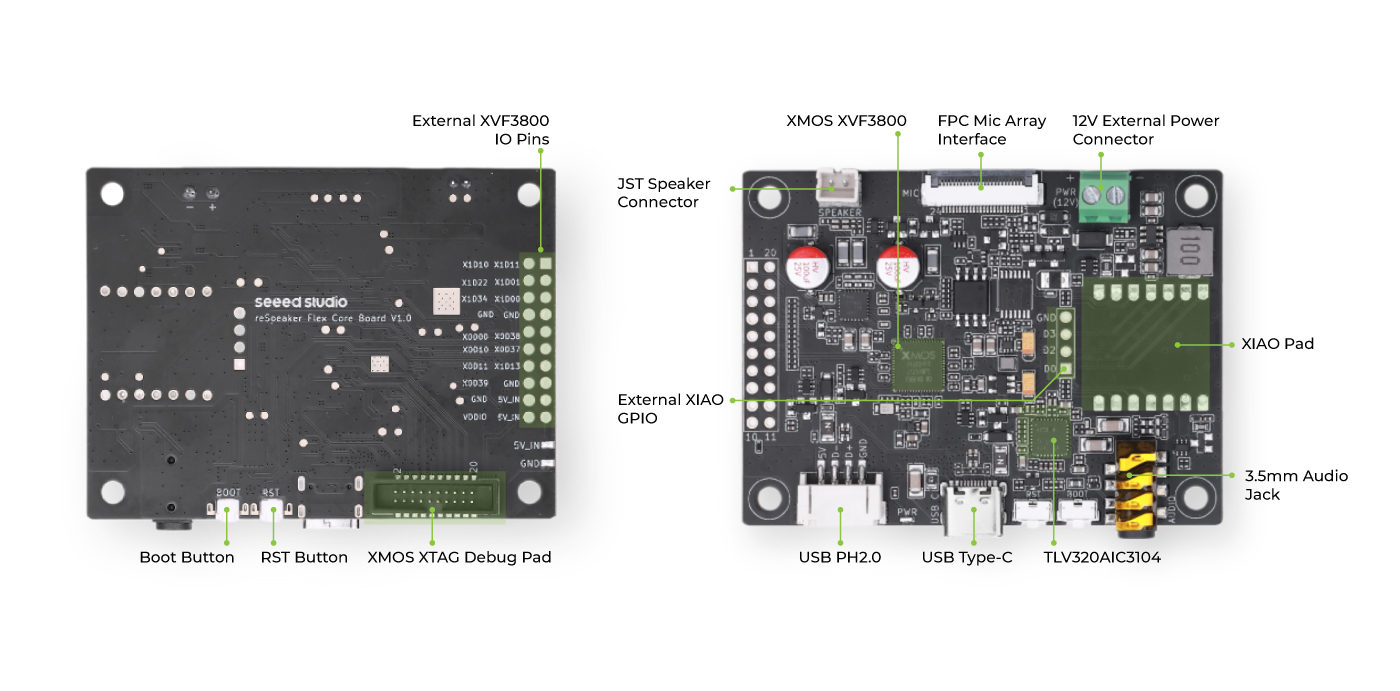

Placa principal (Core Board)​

Componente / RecursoDescrição
Processador de áudio principalXMOS XVF3800 (firmware v3.2.1), executa todo o DSP de áudio incluindo AEC, formação de feixe, DoA e supressão de ruído
Codec de áudioTLV320AIC3104, realiza a conversão de áudio e saída DAC
AmplificadorTPA3139D2 , amplificador Classe D
Interface do array de microfones FPCConector FPC de 24 pinos com trava, suporta arrays de até 8 microfones com 2 linhas de GPIO
Porta USB-CÁudio UAC 2.0, atualização de firmware DFU e alimentação
Porta PH2.0Conector com trava; fornece o mesmo áudio UAC 2.0 e suporte DFU que a porta USB‑C
Conector AUX de 3,5 mmSaída lateral de fones de ouvido acionada pelo DAC integrado
Conector JST para alto-falanteConector vertical que aciona alto‑falantes de até 10 W a 4Ω; ilha de solda preservada para conexão de alto‑falante cabeado
Terminal de alimentação externaFornece 12 V para todo o sistema e suporta cargas de alto‑falante de 10 W (prioridade P1)
Botão RSTReset de hardware para o XVF3800
Botão SafeMode (Boot)Mantenha pressionado durante a energização para entrar em modo de segurança para recuperação de firmware
LED PWRIndicador verde de ligado
Ilha de depuração (Debug Pad)Ilha reservada para XMOS XTAG4 (não soldada de fábrica)
Headers de IO do XMOS 3800Pinos/ilhas expostos para I2C, I2S, 5V/GND, pinos de alto‑falante e IO restante do XVF3800
Orifícios de fixação4 × furos de montagem M3
XIAO ESP32S3Suporta soldagem do XIAO ESP32S3 quando usado como dispositivo host
GPIO do XIAO ESP32S3GPIO restante pode ser usado para expansão de IO e periféricos

Placa do array circular​

pir

Componente / RecursoDescrição
Microfones4× microfones PDM MEMS com espaçamento de 44 mm dispostos em um layout circular
Padrão de captaçãoCaptura de áudio omnidirecional em 360°
InterfaceConector FPC para a placa principal
Fixação3 × furos de montagem M3 para fixação em gabinete ou carcaça

Placa do array linear​

pir

Componente / RecursoDescrição
Microfones4× microfones PDM MEMS com espaçamento de 33 mm dispostos em um layout linear
InterfaceConector FPC; o cabo pode ser roteado pela lateral ou pela parte traseira
Fixação2 × furos de montagem M3

Suporte ao XIAO ESP32S3​

pir

pir

A placa principal do reSpeaker Flex inclui uma área dedicada para soldagem de um módulo Seeed Studio XIAO ESP32S3, habilitando conectividade Wi‑Fi e Bluetooth em complemento ao pipeline de processamento de áudio do XVF3800. Os SKUs que incluem XIAO (-C4-1 e -L4-1) são enviados com esse módulo já montado; os SKUs básicos (-C4-0 e -L4-0) deixam essa área sem população. Quando o XIAO está instalado, as seguintes conexões são feitas entre ele e o XVF3800:

  • Barramento I2S — barramento duplo (reprodução e gravação) com BCLK, MCLK e LRCLK compartilhados para streaming de áudio em ambas as direções
  • Barramento I2C — para leitura e escrita de parâmetros de configuração do XVF3800 a partir do XIAO
  • Linha RST — o XIAO pode acionar um reset de hardware no XVF3800 por meio de um pino de IO dedicado
  • IO restante do XIAO — disponibilizado em headers/ilhas de pinos identificados para expansão pelo usuário

Header de pinos​

pir

pir

Cabo FPC de 24 vias​

A interface do array de microfones FPC é um conector de 24 pinos, passo de 0,5 mm, com trava, e o cabo flat FPC de 20 cm incluído na caixa é chaveado para esse conector.

pir

PinoNome do SinalTipoDescrição da FunçãoNotas
1MIC_VDDAlimentaçãoFonte de alimentação do microfoneAlimentação de 3,3 V
2MIC_VDDAlimentaçãoFonte de alimentação do microfonePino duplo para maior estabilidade de energia
3GNDGNDTerra de retorno de alimentaçãoGND de alimentação
4MIC_CLKSaídaSinal de clock globalSinal principal, 2–4 MHz
5GNDGNDTerra de blindagem do clockTerra dedicada para o clock
6MIC_D1EntradaLinha de dados 1Microfone CH1
7GNDGNDTerra de isolamento de D1
8MIC_D2EntradaLinha de dados 2Microfone CH2
9GNDGNDTerra de isolamento de D2
10MIC_D3EntradaLinha de dados 3Microfone CH3
11GNDGNDTerra de isolamento de D3
12MIC_D4EntradaLinha de dados 4Microfone CH4
13GNDGNDTerra de isolamento de D4
14MIC_D5EntradaLinha de dados 5Microfone CH5
15GNDGNDTerra de isolamento de D5
16MIC_D6EntradaLinha de dados 6Microfone CH6
17GNDGNDTerra de isolamento de D6
18MIC_D7EntradaLinha de dados 7Microfone CH7
19GNDGNDTerra de isolamento de D7
20MIC_D8EntradaLinha de dados 8Microfone CH8
21GNDGNDTerra de isolamento de D8
22GPIO_1E/SEntrada/saída de uso geralFunção de expansão
23GPIO_2E/SEntrada/saída de uso geralFunção de expansão
24GNDGNDTerra de blindagem do GPIOAbsorve o ruído do GPIO

Introdução​

Preparação de hardware​

  • Cabo USB Tipo-C
  • Computador host ou Raspberry Pi

Preparação de software​

Uso imediato (Out of Box)​

nota

Para garantir desempenho ideal de captação de voz e operação adequada dos algoritmos de áudio, certifique-se de que a Porta do Microfone (Entrada do Mic / Orifício de Som) na parte traseira do dispositivo esteja voltada para a fonte sonora. A porta do microfone está localizada no lado em que o logotipo da Seeed Studio está impresso.

pir

Reset​

O botão de reset (RST) fornece um reset de hardware para o reSpeaker Flex quando pressionado; ele reinicia o chip e reinicializa o sistema desde o início, como em um ciclo completo de energia.

Conexão do alto-falante​

pir

Aqui você pode ver como conectar alto-falantes usando o conector de fone de ouvido AUX de 3,5 mm ou a interface JST de alto-falante onboard, dependendo da sua preferência de saída de áudio.

Conexão FPC​

pir

Antes de conectar o cabo FPC, identifique o lado dos contatos e o lado do reforço. Ao inserir o cabo no Conector MIC, certifique-se de que os contatos expostos estejam voltados para os contatos metálicos dentro do conector, enquanto o lado do reforço fica voltado para fora.

pir

Para conectar o cabo FPC, primeiro desconecte a fonte de alimentação. Levante suavemente a aba de travamento no Conector MIC, insira o cabo na orientação correta e certifique-se de que ele esteja totalmente encaixado antes de fechar a aba.

Para desconectar o cabo FPC, primeiro desconecte a fonte de alimentação. Levante suavemente a aba de travamento no Conector MIC. Quando a aba estiver totalmente aberta, puxe cuidadosamente o cabo em linha reta, sem aplicar força excessiva.

nota

Para evitar danos ao cabo ou ao conector FPC, observe as seguintes precauções:

  • Evite Dobras Excessivas: Evite curvas acentuadas, dobras repetidas ou puxões excessivos no cabo FPC, especialmente próximo ao conector.
  • Manuseie a Aba de Travamento com Cuidado: Sempre abra a aba de travamento antes de inserir ou remover o cabo. Não force o cabo para dentro ou para fora enquanto a aba estiver fechada.

Modo de Segurança​

O Modo de Segurança é um modo especial de recuperação no reSpeaker Flex que permite gravar firmware via USB DFU ou I2C para dispositivos como o ESP32.

Se você já tiver gravado o firmware I2S e quiser voltar para o firmware USB, pode entrar no Modo de Segurança e regravar o firmware USB usando USB DFU.

nota
  • Firmware USB
    • Suporta apenas USB DFU.
    • Você pode atualizar o dispositivo por meio de uma conexão USB.
    • Não oferece suporte a I2C DFU.
  • Firmware I2S
    • Suporta I2C DFU.
    • Permite atualizações de firmware pela interface I2C.
    • Não oferece suporte a USB DFU.
  • Firmware do Modo de Segurança
    • Armazenado na partição Factory.
    • Suporta USB DFU e I2C DFU.
    • Este é o firmware de recuperação mais flexível.

Use o Modo de Segurança nas seguintes situações

  • Seu firmware não está funcionando corretamente (por exemplo, USB não é detectado).
  • Você precisa regravar um novo firmware, mas o firmware atual não está respondendo.
  • Você gravou o firmware errado por engano e deseja recuperar o dispositivo.

Como entrar no Modo de Segurança

  • Desligue completamente o dispositivo.
  • Pressione e segure o botão Boot.
  • Enquanto mantém pressionado o botão Boot, reconecte a alimentação. Use a ferramenta de linha de comando DFU util para verificar as partições DFU; consulte a seção Instalar DFU Util abaixo para mais detalhes.

Atualizar firmware​

Três versões de firmware estão disponíveis no repositório oficial do GitHub. Você pode escolher e gravar o firmware apropriado dependendo dos requisitos da sua aplicação. Para mais detalhes e downloads, consulte o Link do Github

nota

Certifique-se de que você precisa baixar todo o repositório.

O firmware USB é projetado para uso com sistemas operacionais host como Windows, Linux e macOS ao se comunicar por meio da interface de hardware USB. Você pode explorar esses arquivos de firmware neste link

FirmwareCanaisNotas
respeaker_flex_ua-io16-6ch-cir.bin6 Canais16 kHz, 6 canais usando matriz de microfones circular
respeaker_flex_ua-io16-6ch-lin.bin6 Canais16 kHz, 6 canais usando matriz de microfones linear
respeaker_flex_ua-io16-cir.bin2 Canais16 kHz, 2 canais de saída usando matriz de microfones circular
respeaker_flex_ua-io16-lin.bin2 Canais16 kHz, 2 canais de saída usando matriz de microfones linear
respeaker_flex_ua-io48-cir.bin2 Canais48 kHz, 2 canais de saída usando matriz de microfones circular
respeaker_flex_ua-io48-lin.bin2 Canais48 kHz, 2 canais de saída usando matriz de microfones linear

Conecte o reSpeaker Flex ao seu PC via cabo USB. Observe que você precisa usar a porta XMOS USB-C (próxima ao botão RST) para gravar o firmware da XMOS.

Instalar DFU Util​

dfu-util é uma ferramenta de linha de comando para atualização de firmware de dispositivo (Device Firmware Upgrade) via USB.

  • Baixe dfu-util-0.11-binaries.tar.xz e extraia-o, por exemplo, em D:\dfu-util-0.11-binaries\win64\
    Download Link

  • Adicione o caminho para dfu-util.exe à variável de sistema Path:
    My Computer > Properties > Advanced > Environment Variables > Path

  • Abra o Prompt de Comando (cmd) e verifique a instalação:

dfu-util -V

pir

  • Conecte o reSpeaker Flex e verifique a detecção do dispositivo:
dfu-util -l

pir

Se você obtiver:
Cannot open DFU device 2886:001a ... (LIBUSB_ERROR_NOT_SUPPORTED)
Prossiga com a etapa de instalação do driver abaixo.

  • Instale o Zadig
    • Abra o Zadig → Options > List All Devices
    • Selecione reSpeaker XVF3800 Flex
    • Instale o driver WinUSB
    • Desligue e ligue o dispositivo
    • Execute dfu-util -l novamente para confirmar a detecção.

Gravar firmware​

Baixe o repositório completo de firmware no GitHub aqui reSpeaker Flex XVF 3800

  • Execute o seguinte comando para gravar o firmware

    • dfu-util -R -e -a 1 -D /path/to/dfu_firmware.bin
  • No Linux, execute com sudo

    • sudo dfu-util -R -e -a 1 -D /path/to/dfu_firmware.bin

Gravar e reproduzir com o firmware USB​

Configurar o Audacity (Windows)​

  1. Abra o Audacity
  2. Vá para Audio Setup > Audio Settings

pir

  1. Defina:
    • Host: Windows WASAPI
    • Recording Device: reSpeaker XVF3800 Flex
    • Channels: 2 (Stereo)
    • Sample Rate: 16000 Hz (para Project e Default Sample Rate)
    • Sample Format: 16-bit

pir

  1. Clique em OK
  2. Tudo pronto — comece a gravar!

pir

Como ajustar parâmetros?​

O ajuste permite que os usuários configurem parâmetros dos algoritmos de áudio integrados e se comuniquem diretamente com o chip XMOS.

É fornecida uma interface de controle em Python dedicada para configuração de parâmetros e interação com o dispositivo.

Diretório de controle em Python

Usando os scripts Python fornecidos, você pode:

  • Configurar parâmetros dos algoritmos de áudio integrados
  • Obter dados de DoA (Direction of Arrival)
  • Obter dados de VAD (Voice Activity Detection)
  • Controlar os LEDs onboard
  • Controlar o pipeline de processamento de voz
  • Comunicar-se diretamente com o dispositivo XMOS

Requisitos do sistema

As seguintes dependências são necessárias para usar a interface de controle em Python:

  • Python 3.6 ou superior
  • Biblioteca Python pyusb
  • Biblioteca de sistema libusb

Instalação e dependências​

Instale a dependência Python necessária usando:

pip install pyusb

Dependendo do seu sistema operacional, você também pode precisar instalar o pacote libusb separadamente.


Uso​

Sintaxe básica

python xvf_host.py [options] command [value(s)...]

Opções de comando

OptionDescription
-l, --listList all supported commands with detailed information
--vidSet USB Vendor ID (default: 0x2886)
--pidSet USB Product ID (default: 0x001A)
--valuesProvide values for write commands (optional)

Exemplos de uso​

1. Listar todos os comandos disponíveis

python xvf_host.py --list

Exibe todos os comandos suportados e suas descrições.


2. Ler informações da versão do firmware

python xvf_host.py VERSION

Lê e exibe as informações da versão atual do firmware a partir do dispositivo.


3. Ler valores de DOA (Direction of Arrival)

python xvf_host.py DOA_VALUE

Obtém o valor atual de Direction of Arrival (DOA) detectado pelo array de microfones.

Solução de problemas​

A reprodução de som pela saída do alto-falante não é suficiente?​

Se o volume de saída do alto-falante do reSpeaker Flex estiver muito baixo no Linux, talvez seja necessário ajustar os níveis do mixer ALSA para a placa de som XVF3800. Siga as etapas abaixo para aumentar o volume de saída.

Etapa 1: Abrir o ALSA Mixer

  1. Abra um terminal.

  2. Digite o seguinte comando e pressione Enter:

    alsamixer

Etapa 2: Selecionar a placa de som XVF3800 Flex

  1. Pressione F6 para abrir o menu de seleção de placa de som.
  2. Use as setas para cima/baixo para destacar a placa de som XVF3800 Flex.
  3. Pressione Enter para confirmar a seleção.

Etapa 3: Ajustar o volume de PCM-1

  1. Use as setas esquerda/direita para navegar até PCM-1.
  2. Use a seta para cima para aumentar o nível de volume até 100%.

pir

Etapa 4: Salvar as configurações do ALSA

  1. Pressione ESC para sair do alsamixer.
  2. Antes de desconectar o reSpeaker Flex, execute o seguinte comando para salvar suas configurações:
   sudo alsactl store

Etapa 5: Opção adicional (usando PulseAudio)

Se você ainda não conseguir ouvir o som claramente após ajustar os níveis do ALSA, tente instalar o PulseAudio Volume Control para ajustes de volume mais detalhados:

sudo apt install pavucontrol -y

Você pode então abrir o pavucontrol e aumentar o volume de saída além de 100% se necessário.

Não é possível usar como dispositivo de som no Windows após gravar o firmware?​

Abra o menu Iniciar e digite Device manager. Encontre os dispositivos reSpeaker Flex relacionados, clique com o botão direito neles e selecione Uninstall devices. Depois disso, reinicie o dispositivo (desconecte e reconecte o USB) e o Windows irá reinstalar o driver de placa de som correto para ele.

pir

O reSpeaker Flex pode ser alimentado por 12V enquanto está conectado a um PC via USB?​

Sim. O reSpeaker Flex suporta entrada de alimentação DC de 12V simultânea e conexão USB-C a um PC. A entrada de 12V alimenta o dispositivo, enquanto o USB-C fornece a interface de áudio USB (UAC) e de controle.

Testamos essa configuração usando uma fonte de alimentação de 12V/2A conectada ao terminal de entrada de 12V e um cabo USB-C conectado a um PC. Reproduzimos música com sucesso através de um Mono Enclosed Speaker (4Ω, 5W) conectado ao reSpeaker Flex.

Se eu fornecer 12V através do terminal e usar USB apenas para dados (UAC + controle), o USB ainda precisa de VBUS (5V) para enumerar?​

Não. Quando o reSpeaker Flex é alimentado através do terminal de entrada de 12V, o VBUS (5V) do USB não é necessário para a enumeração. Você pode conectar o USB a um PC para áudio UAC e controle enquanto alimenta o dispositivo com 12V.

Recursos​

Suporte Técnico e Discussão de Produtos​

Obrigado por escolher nossos produtos! Estamos aqui para oferecer diferentes tipos de suporte para garantir que sua experiência com nossos produtos seja a mais tranquila possível. Oferecemos vários canais de comunicação para atender a diferentes preferências e necessidades.

Loading Comments...
