Primeiros Passos com o Módulo de Detecção de Eventos Sonoros
Introdução
Uma placa de áudio de borda compacta fornece detecção de som em tempo real com forte proteção de privacidade de dados locais. Ela detecta cinco eventos sonoros anormais — choro de bebê, quebra de vidro, disparo de arma de fogo, alarmes T3/T4 e ronco — possibilitando resposta imediata e aviso prévio confiável. Projetada para integração nativa com ESPHome, com compatibilidade perfeita com Home Assistant usando a série XIAO, é ideal para monitoramento de segurança residencial ou acionadores de automação responsivos.
Especificações
| Recurso | Descrição |
|---|---|
| Chip Principal | XMOS XU316-1024-QF60BC24 |
| Eventos Suportados | Choro de bebê / Quebra de vidro / Disparo de arma de fogo / Alarme de fumaça e Alarme de CO (T3/T4) / Ronco |
| Microfones Digitais | Microfones digitais de alto desempenho × 1 |
| Sensibilidade | -26 dBFS |
| Ponto de Sobrecarga Acústica | 120 dBL |
| SNR | 64 dBA |
| Alimentação | USB 5V, 5V externo |
| Dimensões | 40 × 20 mm |
| Temperatura de Operação | 0℃ – 65℃ |
Visão Geral de Hardware e Dimensões
Vista Frontal

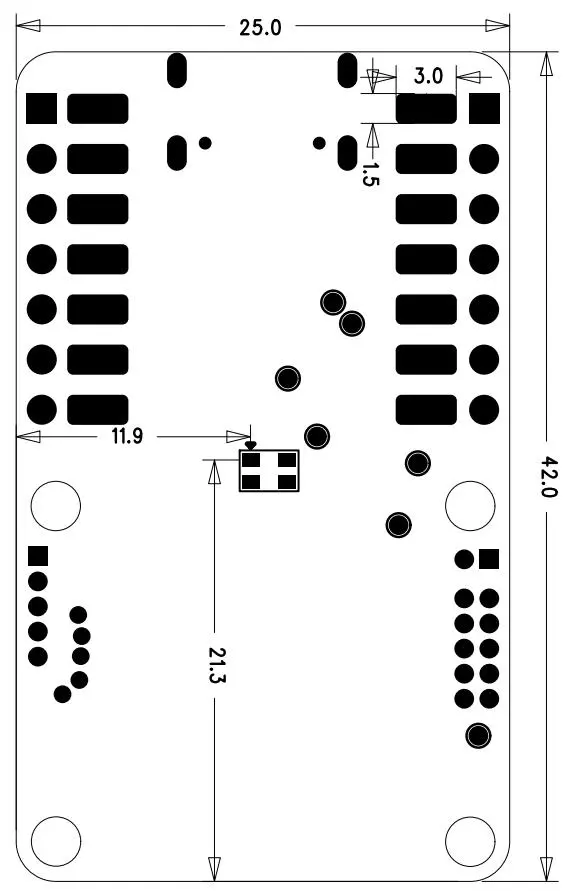

Vista Traseira
Uso via USB
Este dispositivo pode operar em modo autônomo e suporta comunicação plug-and-play através da interface USB usando comandos AT.
Primeiro, conecte o dispositivo ao seu computador usando um cabo USB Tipo-C para USB Tipo-A.
-
Passo 1 :Em seguida, abra o PuTTY ou qualquer outro software de terminal serial. Se você ainda não instalou um, pode baixar o PuTTY no seguinte link:
-

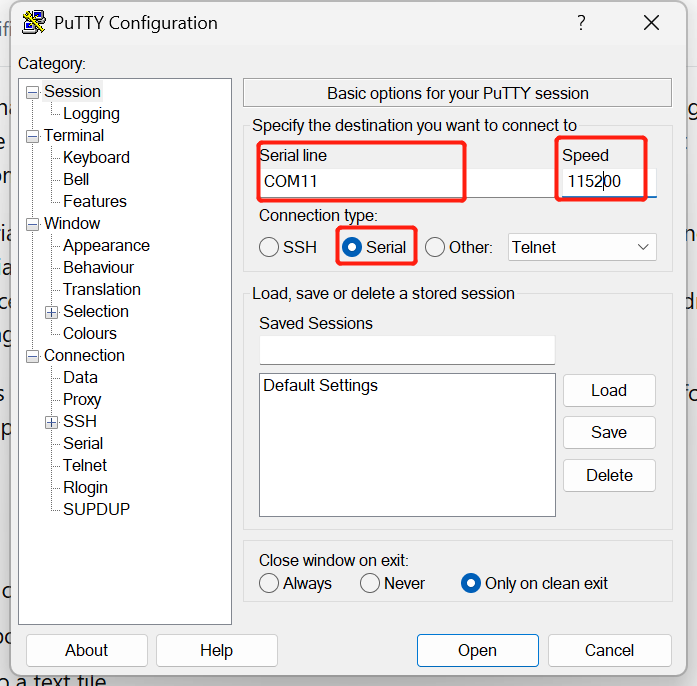

Passo 2 :Depois de abrir o terminal serial, selecione a porta COM correta e ajuste a taxa de transmissão para 115200. Após a conexão, você poderá interagir com o dispositivo através da interface USB.

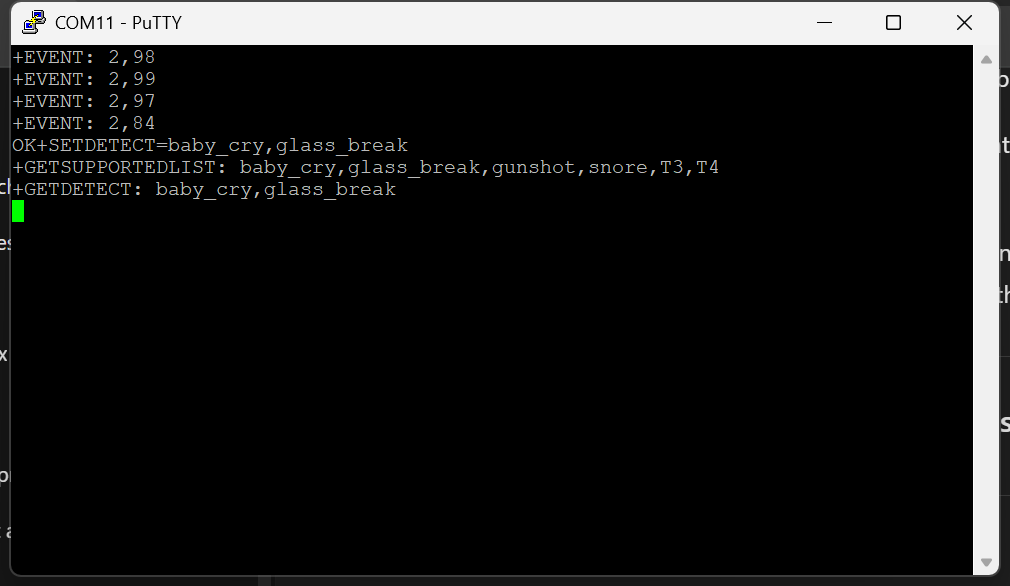

Como o dispositivo escuta continuamente eventos sonoros, você pode testá-lo gerando eventos sonoros suportados próximo ao dispositivo.
Além disso, você pode ajustar os parâmetros do dispositivo usando comandos AT. Abaixo estão alguns comandos que você pode usar para interagir com o dispositivo.
| Comando | Descrição | Exemplo |
|---|---|---|
AT+GETDETECT | Obter os tipos de detecção atualmente habilitados (1–5 tipos). | AT+GETDETECT → +GETDETECT:baby_cry,glass_break |
AT+SETDETECT=<types> | Definir os tipos de eventos a serem detectados (separados por vírgula, máximo de 5). | AT+SETDETECT=baby_cry,snore |
AT+GETEVENTTHRESHOLD=<type> | Obter o limite de confiança para um evento específico. | AT+GETEVENTTHRESHOLD=baby_cry → +GETEVENTTHRESHOLD:baby_cry,70 |
AT+SETEVENTTHRESHOLD=<type>,<val> | Definir o limite de confiança para um evento específico. | AT+SETEVENTTHRESHOLD=baby_cry,75 |
AT+GETSUPPORTEDLIST | Listar todos os tipos de eventos suportados pelo dispositivo. | AT+GETSUPPORTEDLIST → +GETSUPPORTEDLIST:doorbell,glass_break,baby_cry,... |
AT+SETOUTPUTTYPE=<type> | Definir o que é enviado quando um evento é detectado. | AT+SETOUTPUTTYPE=highest_confidence |
AT+GETINTMODE | Obter o modo de interrupção atual. | AT+GETINTMODE → +GETINTMODE:single |
AT+SETINTMODE=<mode> | Definir o modo de operação da interrupção. | AT+SETINTMODE=continuous |
AT+RESETINT | Redefinir o status da interrupção e colocar o pino INT_N em nível ALTO. | AT+RESETINT |
AT+SAVECONFIG | Salvar a configuração atual para que persista após reiniciar. | AT+SAVECONFIG |
AT+GETFWVERSION | Obter a string da versão do firmware. | AT+GETFWVERSION → +GETFWVERSION:1.0.2 |
AT+RESET | Restaurar as configurações padrão e reiniciar o dispositivo (apaga toda a configuração personalizada). | AT+RESET |
Quando um evento é detectado, o dispositivo envia automaticamente:
+EVENT: <event_id>,<confidence>
Exemplo: +EVENT: 1,87 → ID de evento 1 (baby_cry), 87% de confiança
AT+SETOUTPUTTYPE valores
| Valor | Comportamento |
|---|---|
highest_confidence | Apenas o único evento com maior confiança é reportado |
all_events | Todos os eventos detectados são reportados a cada ciclo de detecção |
AT+SETINTMODE valores
| Valor | Comportamento |
|---|---|
single | INT_N dispara uma vez, depois deve ser redefinido com AT+RESETINT |
continuous | INT_N dispara continuamente enquanto o evento é detectado |
Uso com Arduino
Conectar o XIAO
Este dispositivo é compatível com módulos XIAO e pode ser conectado a quaisquer pinos UART disponíveis na placa. É compatível com os módulos ESP32S3, ESP32C6 e ESP32C3, portanto você só precisa modificar as definições dos pinos RX e TX no código de acordo. Conecte o dispositivo na mesma orientação mostrada nas imagens.
Baixar a Biblioteca
- Acesse o repositório no GitHub Link
- Clique no botão verde "Code"
- Selecione "Download ZIP"
- Salve o arquivo (por exemplo, AudioEventSensor-main.zip) no seu computador
Instalar a Biblioteca na Arduino IDE
Usando a Arduino IDE (Recomendado)
- Abra a Arduino IDE
- Vá em Sketch → Include Library → Add .ZIP Library...
- Navegue até o arquivo ZIP baixado
- Clique em "Open" para instalar
Verificar a Instalação
Vá em File → Examples → AudioEventSensor para ver os exemplos de sketches
Alterar os Pinos UART
De acordo com a sua placa XIAO, você deve alterar as definições dos pinos UART no código. Neste exemplo, usamos o XIAO ESP32S3.
#define UART1_TX 43
#define UART1_RX 44
Uso Básico
Depois que você fizer o upload para o ESP32, este código inicializa um Sensor de Eventos de Áudio via UART e o configura para detectar eventos sonoros específicos, como disparo de arma de fogo e quebra de vidro. Durante a configuração, ele reinicia o dispositivo, lê a versão do firmware, obtém a lista de eventos sonoros suportados e define os limites de detecção para cada evento selecionado. A configuração é então salva para que as definições persistam após reinicializar. No loop principal, o programa escuta continuamente os eventos sonoros detectados e os imprime no monitor serial em tempo real. Isso permite que o sistema atue como uma solução de monitoramento e aviso antecipado para eventos acústicos anormais.
Bônus : Notificações por E-mail
- Primeiro, você precisa criar uma Senha de App. Consulte este guia
- Em seguida, baixe e instale as bibliotecas de suporte necessárias. Instale a biblioteca ESP Mail Client pelo Gerenciador de Bibliotecas da Arduino.
Código
Email Ino
#include <WiFi.h>
#include <ESP_Mail_Client.h>
#include <AudioEventSensor.h>
// WiFi credentials
#define WIFI_SSID "WIFI-SSID"
#define WIFI_PASSWORD "PASSWORD"
// Email credentials
#define SENDER_EMAIL "[email protected]"
#define SENDER_PASSWORD "abcd efgh ijkh xvyz"
#define RECIPIENT_EMAIL "[email protected]"
#define SMTP_HOST "smtp.gmail.com"
#define SMTP_PORT 587
// UART pins for audio sensor
#define UART1_TX 43
#define UART1_RX 44
// Cooldown period in milliseconds (30 seconds)
#define EVENT_COOLDOWN_MS 30000
// Event tracking structure
struct EventTracker {
String eventType;
unsigned long lastTriggerTime;
int detectionCount;
};
// Track multiple event types
EventTracker events[] = {
{"baby_cry", 0, 0},
{"glass_break", 0, 0},
{"gunshot", 0, 0},
{"snore", 0, 0},
{"T3", 0, 0},
{"T4", 0, 0}
};
const int EVENT_COUNT = 6;
SMTPSession smtp;
AudioEventSensor audio(Serial1);
void setup() {
Serial.begin(115200);
delay(1000);
Serial1.begin(115200, SERIAL_8N1, UART1_RX, UART1_TX);
audio.begin(115200);
Serial.println("=================================");
Serial.println("Audio Event Email Alert System");
Serial.println("=================================\n");
// Connect to WiFi
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.print("Connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
Serial.print(".");
delay(300);
}
Serial.println();
Serial.print("Connected with IP: ");
Serial.println(WiFi.localIP());
Serial.println();
// Initialize audio sensor
Serial.println("Initializing audio sensor...");
delay(2000);
audio.resetDevice();
delay(500);
// Get firmware version
String firmwareVersion;
if (audio.getFirmwareVersion(firmwareVersion)) {
Serial.print("Firmware version: ");
Serial.println(firmwareVersion);
}
// Configure detection
Serial.println("Setting detection types...");
if (audio.setDetectTypes("gunshot,glass_break,baby_cry,snore,T3")) {
Serial.println("✓ Detection types set: gunshot, glass_break");
} else {
Serial.println("✗ Failed to set detection types");
}
delay(500);
// Set thresholds
audio.setEventThreshold("glass_break", 60);
audio.setEventThreshold("gunshot", 65);
delay(500);
// Save configuration
audio.saveConfig();
delay(500);
Serial.println("\n=================================");
Serial.println("System ready. Monitoring events...");
Serial.println("=================================\n");
}
void loop() {
// Check for audio events
if (audio.available()) {
String eventData = audio.readEvent();
if (eventData.length() > 0) {
Serial.print("[" + getTimestamp() + "] ");
Serial.println(eventData);
// Extract event type from the event string
String eventType = extractEventType(eventData);
int confidence = extractConfidence(eventData);
// Check if we should send an email for this event
if (shouldSendEmail(eventType)) {
Serial.println("\n>>> ALERT: New " + eventType + " detected!");
Serial.println(">>> Sending email notification...");
sendEventEmail(eventType, confidence);
Serial.println(">>> Email sent. Cooldown active for " +
String(EVENT_COOLDOWN_MS/1000) + " seconds.\n");
}
}
}
delay(100);
}
// Extract event type from event string (e.g., "glass_break 95% confidence")
String extractEventType(String eventData) {
int spaceIndex = eventData.indexOf(' ');
if (spaceIndex > 0) {
return eventData.substring(0, spaceIndex);
}
return eventData;
}
// Extract confidence from event string
int extractConfidence(String eventData) {
int percentIndex = eventData.indexOf('%');
if (percentIndex > 0) {
// Find the last space before %
int lastSpace = eventData.lastIndexOf(' ', percentIndex);
if (lastSpace > 0) {
String confStr = eventData.substring(lastSpace + 1, percentIndex);
return confStr.toInt();
}
}
return 0;
}
// Check if enough time has passed since last email for this event type
bool shouldSendEmail(String eventType) {
unsigned long currentTime = millis();
for (int i = 0; i < EVENT_COUNT; i++) {
if (events[i].eventType == eventType) {
// Check if cooldown period has passed
if (currentTime - events[i].lastTriggerTime >= EVENT_COOLDOWN_MS) {
// Update last trigger time
events[i].lastTriggerTime = currentTime;
events[i].detectionCount++;
return true;
} else {
// Still in cooldown period
unsigned long timeRemaining = EVENT_COOLDOWN_MS - (currentTime - events[i].lastTriggerTime);
Serial.println(" ⏳ Cooldown active. " + String(timeRemaining/1000) + "s remaining.");
return false;
}
}
}
return false; // Unknown event type
}
// Send email notification
void sendEventEmail(String eventType, int confidence) {
// Prepare email subject and body
String subject = "🚨 ALERT: " + formatEventName(eventType) + " Detected!";
String body = "SECURITY ALERT\n";
body += "═══════════════════════════════\n\n";
body += "Event Type: " + formatEventName(eventType) + "\n";
body += "Confidence: " + String(confidence) + "%\n";
body += "Time: " + getTimestamp() + "\n";
body += "Device: ESP32 Audio Sensor\n";
body += "Location: [Your Location]\n\n";
body += "═══════════════════════════════\n";
body += "This is an automated alert from your audio monitoring system.\n";
// Send the email
gmail_send(subject, body);
}
// Format event name for display
String formatEventName(String eventType) {
if (eventType == "glass_break") return "Glass Breaking";
if (eventType == "gunshot") return "Gunshot";
if (eventType == "baby_cry") return "Baby Crying";
if (eventType == "snore") return "Snoring";
return eventType;
}
// Get formatted timestamp
String getTimestamp() {
unsigned long seconds = millis() / 1000;
unsigned long minutes = seconds / 60;
unsigned long hours = minutes / 60;
seconds = seconds % 60;
minutes = minutes % 60;
hours = hours % 24;
char timestamp[12];
sprintf(timestamp, "%02lu:%02lu:%02lu", hours, minutes, seconds);
return String(timestamp);
}
// Gmail send function
void gmail_send(String subject, String textMsg) {
MailClient.networkReconnect(true);
smtp.debug(0); // Set to 1 for debug output
smtp.callback(smtpCallback);
Session_Config config;
config.server.host_name = SMTP_HOST;
config.server.port = SMTP_PORT;
config.login.email = SENDER_EMAIL;
config.login.password = SENDER_PASSWORD;
config.login.user_domain = F("127.0.0.1");
config.time.ntp_server = F("pool.ntp.org,time.nist.gov");
config.time.gmt_offset = 3;
config.time.day_light_offset = 0;
SMTP_Message message;
message.sender.name = F("ESP32 Security System");
message.sender.email = SENDER_EMAIL;
message.subject = subject;
message.addRecipient(F("Security Admin"), RECIPIENT_EMAIL);
message.text.content = textMsg;
message.text.transfer_encoding = "base64";
message.text.charSet = F("utf-8");
message.priority = esp_mail_smtp_priority::esp_mail_smtp_priority_high;
message.addHeader(F("Message-ID: <[email protected]>"));
if (!smtp.connect(&config)) {
Serial.printf("✗ Connection error, Status Code: %d, Error Code: %d, Reason: %s\n",
smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str());
return;
}
if (!MailClient.sendMail(&smtp, &message)) {
Serial.printf("✗ Send error, Status Code: %d, Error Code: %d, Reason: %s\n",
smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str());
} else {
Serial.println("✓ Email sent successfully!");
}
}
void smtpCallback(SMTP_Status status) {
Serial.println(status.info());
if (status.success()) {
Serial.println("────────────────────");
Serial.printf("✓ Message sent: %d\n", status.completedCount());
Serial.printf("✗ Message failed: %d\n", status.failedCount());
Serial.println("────────────────────\n");
smtp.sendingResult.clear();
}
}
Em seguida, substitua os seguintes parâmetros no código pelos seus próprios valores: o endereço de e-mail do remetente, os pinos UART, a App Password, o endereço de e-mail do destinatário e o SSID e a senha da sua rede Wi‑Fi.
